TOLOK SKRUMIKROMETER
TOLOK SKRUMIKROMETER

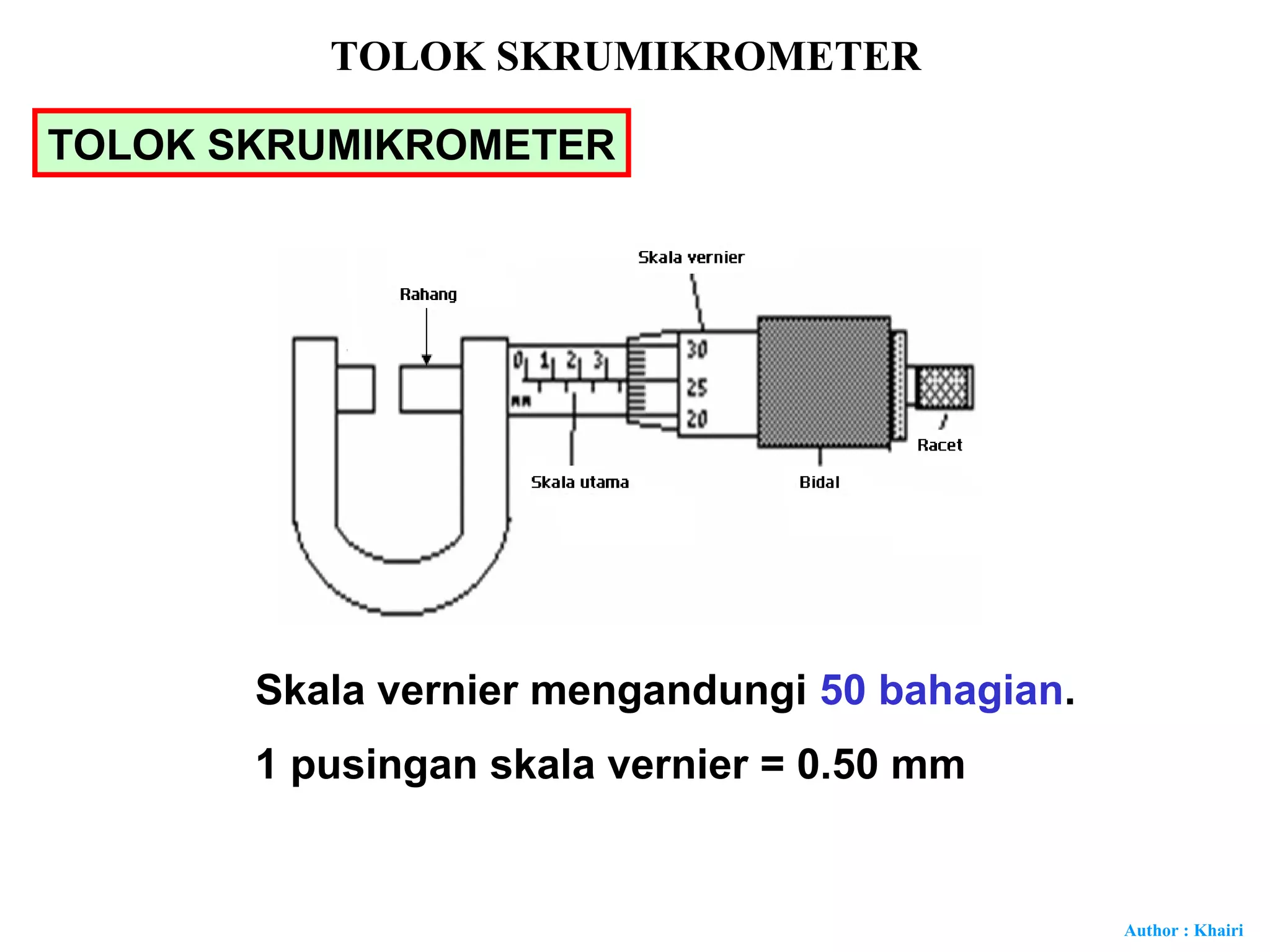

Skala vernier mengandungi 50 bahagian.
1 pusingan skala vernier = 0.50 mm

2. Author : Khairi
0 1 2 3
35
40

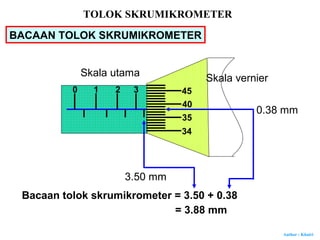

Bacaan tolok skrumikrometer = 3.50 + 0.38
= 3.88 mm
BACAAN TOLOK SKRUMIKROMETER
45
34
Skala utama Skala vernier
3.50 mm
0.38 mm
TOLOK SKRUMIKROMETER

3. Author : Khairi
RALAT SIFAR
Tiada
Ralat sifar
Ralat sifar
positif
Ralat sifar
negatif
Bacaan sebenar = Bacaan tolok skrumikrometer – ralat sifar
0
0
45
5 0
0
5 0 0
45

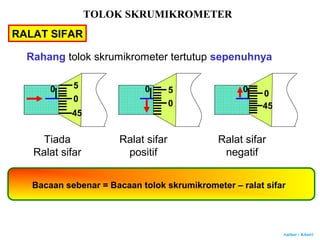

Rahang tolok skrumikrometer tertutup sepenuhnya
TOLOK SKRUMIKROMETER

4. Author : Khairi
RALAT SIFAR POSITIF

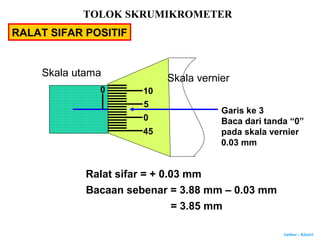

Garis ke 3
Baca dari tanda “0”
pada skala vernier
0.03 mm
Ralat sifar = + 0.03 mm
0
0
5
10
45
Skala utama Skala vernier
Bacaan sebenar = 3.88 mm – 0.03 mm
= 3.85 mm
TOLOK SKRUMIKROMETER

5. Author : Khairi

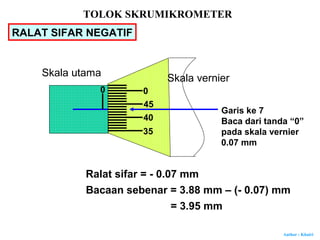

RALAT SIFAR NEGATIF
Garis ke 7
Baca dari tanda “0”
pada skala vernier
0.07 mm
Ralat sifar = - 0.07 mm
0
40
45
0
35
Skala utama Skala vernier
Bacaan sebenar = 3.88 mm – (- 0.07) mm
= 3.95 mm
TOLOK SKRUMIKROMETER

6. Author : Khairi

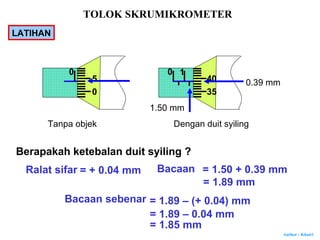

LATIHAN
Tanpa objek Dengan duit syiling
Berapakah ketebalan duit syiling ?
Ralat sifar = + 0.04 mm Bacaan
1.50 mm
0.39 mm
= 1.50 + 0.39 mm
= 1.89 mm
Bacaan sebenar = 1.89 – (+ 0.04) mm
= 1.89 – 0.04 mm
= 1.85 mm
0
0
5
0
35
40
1
TOLOK SKRUMIKROMETER

7. Author : Khairi
Tanpa objek Dengan objek

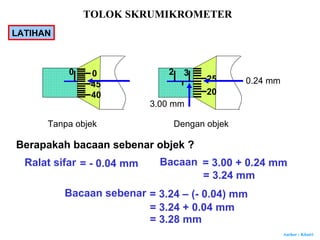

Berapakah bacaan sebenar objek ?
Ralat sifar = - 0.04 mm Bacaan
3.00 mm
0.24 mm
= 3.00 + 0.24 mm
= 3.24 mm
Bacaan sebenar = 3.24 – (- 0.04) mm
= 3.24 + 0.04 mm
= 3.28 mm
2
20
25
30 0
45
40
TOLOK SKRUMIKROMETER
LATIHAN

8. Author : Khairi

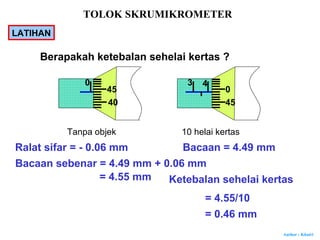

Berapakah ketebalan sehelai kertas ?
3
45
0
40
40
45
Tanpa objek 10 helai kertas
Ralat sifar = - 0.06 mm Bacaan = 4.49 mm
Bacaan sebenar = 4.49 mm + 0.06 mm
= 4.55 mm Ketebalan sehelai kertas
= 4.55/10
= 0.46 mm
TOLOK SKRUMIKROMETER
LATIHAN

9. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Berapakah bacaan yang ditunjukkan oleh tolok skru mikrometer ?
= 6.50 mm + 0.18 mm
= 6.68 mm

10. Author : Khairi
Rajah menunjukkan sebuah tolok skru mikrometer.
Berapakah bacaan sebenar tolok skrumikrometer
jika ralat sifar ialah + 0.21 mm ?
= 6.50 mm + 0.18 mm – 0.21 mm
= 6.47 mm
LATIHAN PENGAYAANLATIHAN PENGAYAAN

11. Author : Khairi

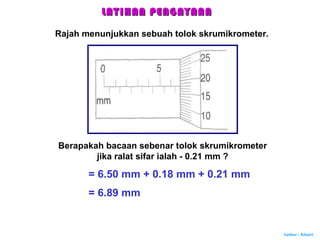

Rajah menunjukkan sebuah tolok skrumikrometer.
Berapakah bacaan sebenar tolok skrumikrometer
jika ralat sifar ialah - 0.21 mm ?
= 6.50 mm + 0.18 mm + 0.21 mm
= 6.89 mm
LATIHAN PENGAYAANLATIHAN PENGAYAAN

12. Author : Khairi

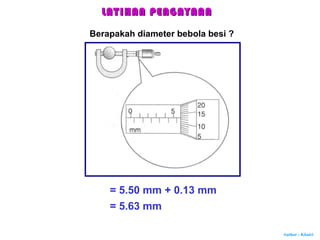

Berapakah diameter bebola besi ?
= 5.50 mm + 0.13 mm
= 5.63 mm
LATIHAN PENGAYAANLATIHAN PENGAYAAN

13. Author : Khairi
Berapakah bacaan tolok skrumikrometer ?
A. 7.02 mm
B. 7.02 cm
C. 7.52 mm
D. 7.52 cm
7.50 mm + 0.02 mm
7.52 mm
Bacaan tolok skrumikrometer
dalam unit mm
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
