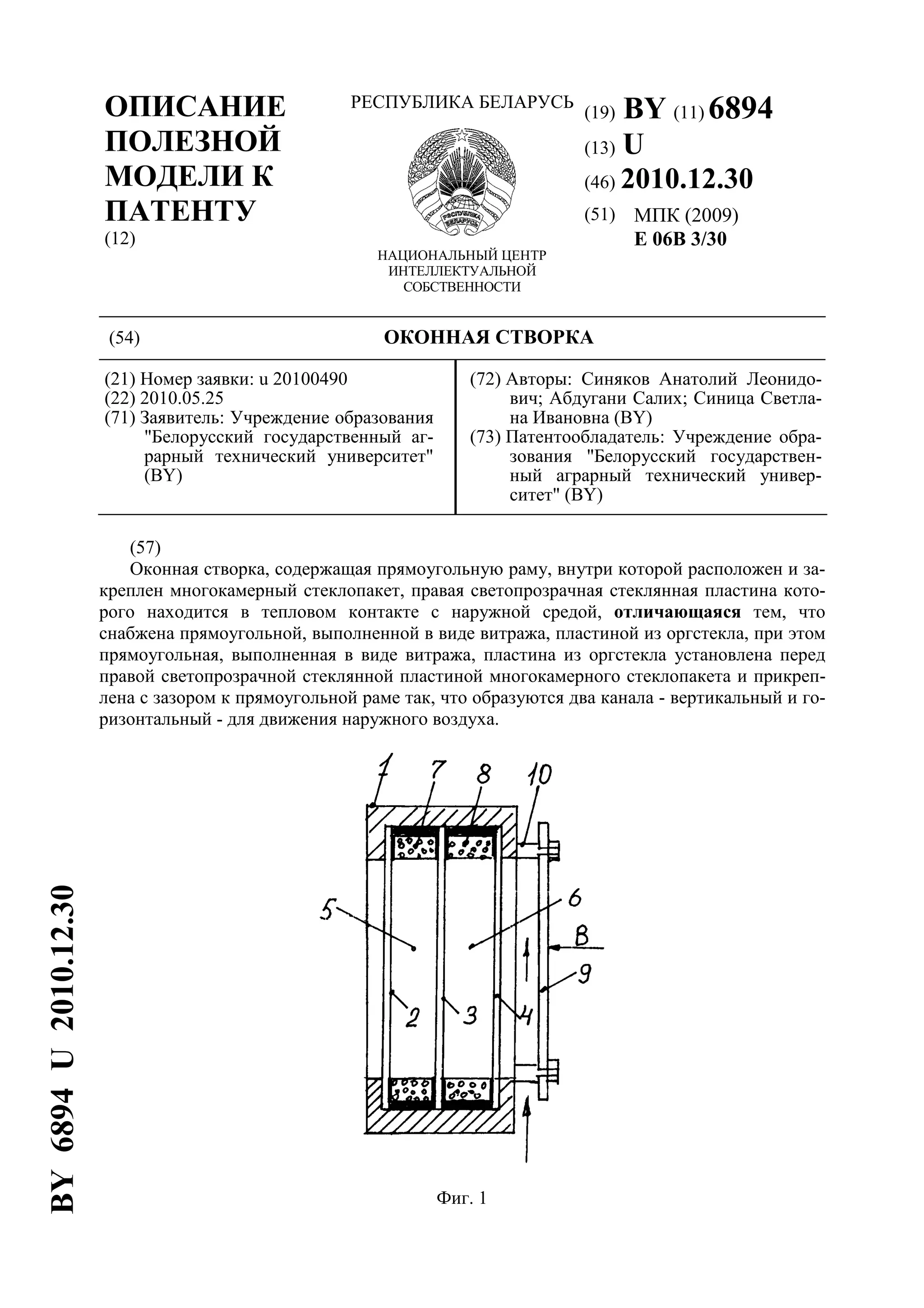

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6894
(13) U
(46) 2010.12.30
(51) МПК (2009)
E 06B 3/30
(54) ОКОННАЯ СТВОРКА
(21) Номер заявки: u 20100490
(22) 2010.05.25
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Синяков Анатолий Леонидо-
вич; Абдугани Салих; Синица Светла-
на Ивановна (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусский государствен-
ный аграрный технический универ-
ситет" (BY)
(57)
Оконная створка, содержащая прямоугольную раму, внутри которой расположен и за-
креплен многокамерный стеклопакет, правая светопрозрачная стеклянная пластина кото-
рого находится в тепловом контакте с наружной средой, отличающаяся тем, что
снабжена прямоугольной, выполненной в виде витража, пластиной из оргстекла, при этом
прямоугольная, выполненная в виде витража, пластина из оргстекла установлена перед
правой светопрозрачной стеклянной пластиной многокамерного стеклопакета и прикреп-
лена с зазором к прямоугольной раме так, что образуются два канала - вертикальный и го-
ризонтальный - для движения наружного воздуха.
Фиг. 1
BY6894U2010.12.30

2. BY 6894 U 2010.12.30
2
(56)
1. MOO "Экопроект Партнерство". Энергосбережение в зданиях: начинаем с окон. -
Минск: Орех, 2009. - С. 5, 9.
2. Основы энергосбережения: Курс лекций / Под ред. Н.Г.Хутской. - Минск: Тэхнало-
гiя, 1999. - С. 88.
Предлагаемое техническое решение относится к оконным створкам, которые приме-
няются для изготовления окон с высокими теплоизоляционными свойствами.
Известна конструкция оконной створки [1].
Известная оконная створка содержит выполненную из теплоизоляционного материала
раму, внутри которой установлен и закреплен однокамерный стеклопакет.
К недостатку известной конструкции оконной створки следует отнести ее низкую эф-
фективность работы.
Низкая эффективность работы обусловлена низким сопротивлением теплопередаче
однокамерного стеклопакета (0,36-0,39 (м2
·К)/Вт), в результате чего имеем большие поте-
ри теплоты при расчетно-отопительной температуре наружного воздуха через окно из та-
ких створок и образование на светопрозрачных стеклянных пластинах, контактирующих с
воздушной средой помещения, конденсата водяных паров, содержащихся в воздухе по-
мещения, который при низких температурах наружного воздуха (- 20 °С) превращается в
слой снега-льда и ухудшает освещенность помещения.
Наиболее близкой к заявляемой конструкции оконной створки является конструкция
оконной створки с более высоким сопротивлением теплопередаче стеклопакета [2].
Эта оконная створка содержит теплоизоляционную прямоугольную раму, внутри ко-
торой установлен и закреплен двухкамерный стеклопакет с сопротивлением теплопереда-
че 0,6 (м2
·К)/Вт.
Такая конструкция оконной створки не только уменьшает потери теплоты помещени-
ем, но и предотвращает конденсацию водяных паров, содержащихся в воздухе помеще-
ния, при расчетно-отопительной температуре наружного воздуха - 25 °С. Теплозащитные
свойства оконной створки увеличиваются, если использовать в стеклопакете одно из сте-
кол с селективным покрытием, способным отражать внутрь помещения тепловые волны и
одновременно пропускать снаружи солнечное тепловое излучение.
К недостатку этой оконной створки следует отнести узкие функциональные возмож-
ности. Узкие функциональные возможности обусловлены тем, что, уменьшая теплопотери
помещения в отопительный период, она не предотвращает перегрев воздушной среды по-
мещения в теплый период тепловым излучением солнца.
Задачей предлагаемой полезной модели является расширение функциональных воз-
можностей оконной створки.
Поставленная задача решается тем, что оконная створка, содержащая прямоугольную
раму, внутри которой расположен и закреплен многокамерный стеклопакет, правая свето-
прозрачная стеклянная пластина которого находится в тепловом контакте с наружной сре-
дой, снабжена прямоугольной, выполненной в виде витража, пластиной из оргстекла, при
этом прямоугольная, выполненная в виде витража, пластина изготовлена из оргстекла,
установлена перед правой светопрозрачной стеклянной пластиной многокамерного стек-
лопакета и прикреплена с зазором к прямоугольной раме так, что образуются два канала -
вертикальный и горизонтальный - для движения наружного воздуха.
Сущность предлагаемой полезной модели оконной створки поясняется следующими
графическими изображениями:
на фиг. 1 изображен вертикальный разрез оконной створки по A-A на фиг. 2;
на фиг. 2 - вид оконной створки сверху;
на фиг. 3 - вид оконной створки по стрелке В на фиг. 1.

3. BY 6894 U 2010.12.30
3
Оконная створка содержит прямоугольную раму 1, внутри которой расположен и за-
креплен двухкамерный стеклопакет, состоящий из светопрозрачных стеклянных пластин
2, 3, 4 и двух замкнутых воздушных камер 5, 6, образованных прямоугольными рамками
7, 8 с силикогелем, которые расположены и герметично примыкают соответственно к пла-
стинам 2 и 3, а также к пластинам 3 и 4, при этом светопрозрачная стеклянная пластина 4
находится в тепловом контакте с наружной средой.
Для расширения функциональных возможностей оконная створка снабжена прямо-
угольной, выполненной в виде витража пластиной 9 из оргстекла, при этом пластина 9
установлена перед светопрозрачной стеклянной пластиной 4 и прикреплена с зазором к
прямоугольной раме 1 при помощи шпилек 10 так, что образуются два - вертикальный и
горизонтальный - канала для движения наружного воздуха.
Заявляемая оконная створка работает следующим образом. На отопительный период
снимают пластину 9 со шпилек 10 и хранят в помещении, при этом оконная створка бла-
годаря большим теплозащитным свойствам уменьшает потери теплоты помещением и
свободно пропускает внутрь помещения тепловое излучение солнца, повышающее темпе-
ратуру воздушной среды помещения.
В теплый период года для предотвращения перегрева воздушной среды помещения,
окна которого расположены с южной стороны, тепловым излучением солнца прямоуголь-
ную, выполненную в виде витража пластину 9 из оргстекла крепят к шпилькам 10. В этом
случае прямоугольная, выполненная в виде витража пластина 9 из оргстекла является
приемником теплового излучения солнца, который преобразует тепловое излучение солн-
ца в тепловую энергию, которая вызывает нагрев пластины 9, при этом температура по-
верхности пластины 9 выше температуры наружного воздуха. Следует отметить, что
коэффициент преобразования теплового излучения солнца в тепловую энергию зависит от
красок, которые используются для выполнения витража. Так как между пластиной 9 и ра-
мой 1 существуют два - вертикальный и горизонтальный - канала для движения наружно-
го воздуха, то пластина 9 будет интенсивно охлаждаться наружным воздухом при его
естественной и вынужденной конвекции относительно наружной и внутренней поверхно-
стей пластины 9, в результате чего большая часть теплового излучения солнца не посту-
пает в воздушную среду помещения и не вызывает ее перегрев.
Выполнение прямоугольной пластины 9 из оргстекла в виде витража предотвращает
перегрев воздушной среды помещения в летний период и улучшает дизайн помещения.
Таким образом, в процессе эксплуатации заявляемой оконной створки происходит до-
стижение поставленной технической задачи: расширение функциональных возможностей
оконной створки за счет предотвращения перегрева воздушной среды помещения тепло-
вым излучением солнца в теплый период путем преобразования теплового излучения
солнца в тепловую энергию и передачи ее наружному воздуху при помощи прямоуголь-
ной, выполненной в виде витража пластины из оргстекла, которой снабжена оконная
створка, и ее креплением с зазором к раме оконной створки для лучшего охлаждения
наружным воздухом.

4. BY 6894 U 2010.12.30
4
Фиг. 2 Фиг. 3
