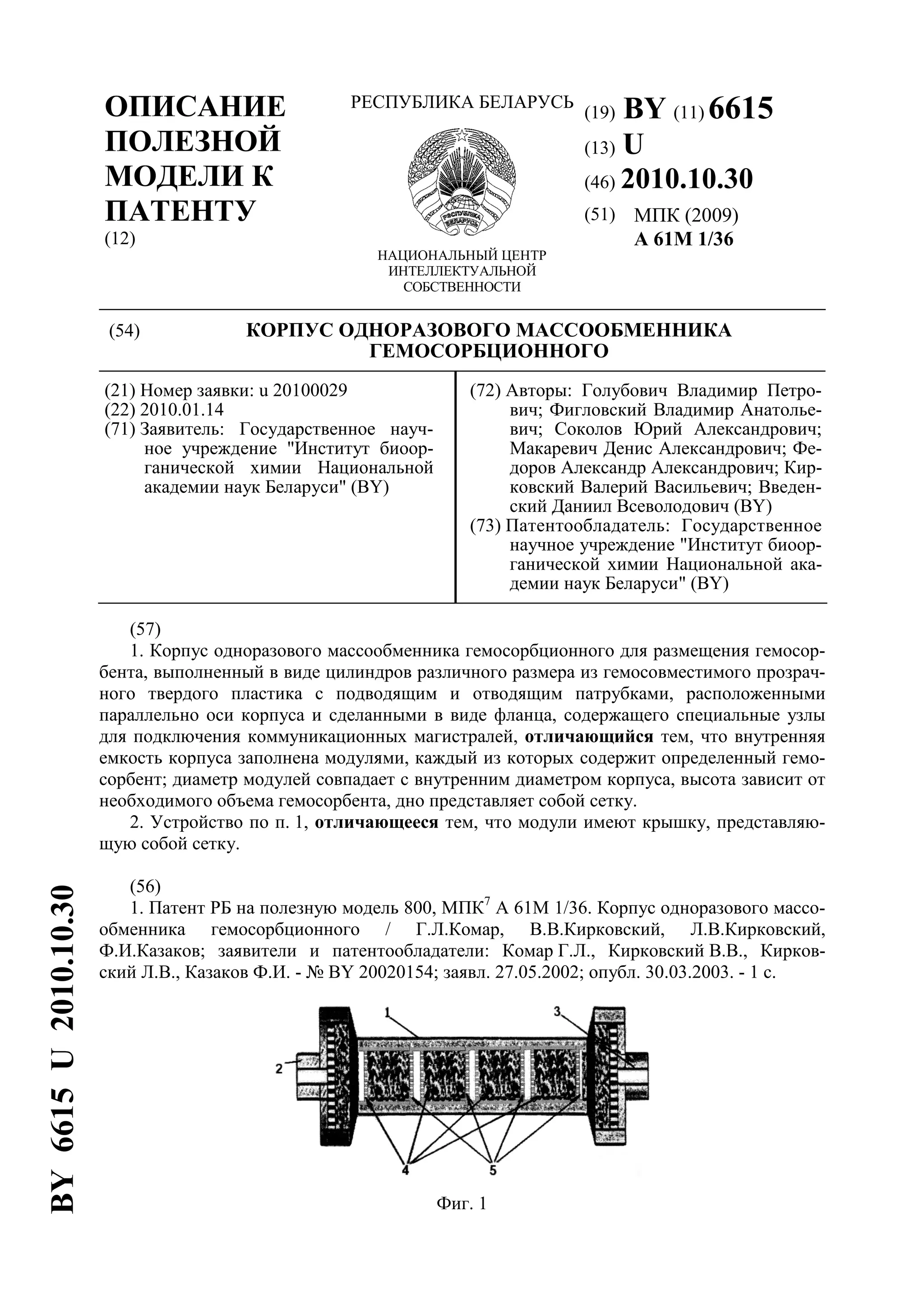

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6615
(13) U
(46) 2010.10.30
(51) МПК (2009)
A 61M 1/36
(54) КОРПУС ОДНОРАЗОВОГО МАССООБМЕННИКА
ГЕМОСОРБЦИОННОГО
(21) Номер заявки: u 20100029
(22) 2010.01.14
(71) Заявитель: Государственное науч-
ное учреждение "Институт биоор-
ганической химии Национальной
академии наук Беларуси" (BY)
(72) Авторы: Голубович Владимир Петро-
вич; Фигловский Владимир Анатолье-
вич; Соколов Юрий Александрович;
Макаревич Денис Александрович; Фе-
доров Александр Александрович; Кир-
ковский Валерий Васильевич; Введен-
ский Даниил Всеволодович (BY)
(73) Патентообладатель: Государственное
научное учреждение "Институт биоор-
ганической химии Национальной ака-
демии наук Беларуси" (BY)
(57)
1. Корпус одноразового массообменника гемосорбционного для размещения гемосор-
бента, выполненный в виде цилиндров различного размера из гемосовместимого прозрач-
ного твердого пластика с подводящим и отводящим патрубками, расположенными
параллельно оси корпуса и сделанными в виде фланца, содержащего специальные узлы
для подключения коммуникационных магистралей, отличающийся тем, что внутренняя
емкость корпуса заполнена модулями, каждый из которых содержит определенный гемо-
сорбент; диаметр модулей совпадает с внутренним диаметром корпуса, высота зависит от
необходимого объема гемосорбента, дно представляет собой сетку.
2. Устройство по п. 1, отличающееся тем, что модули имеют крышку, представляю-
щую собой сетку.
(56)
1. Патент РБ на полезную модель 800, МПК7
A 61M 1/36. Корпус одноразового массо-
обменника гемосорбционного / Г.Л.Комар, В.В.Кирковский, Л.В.Кирковский,
Ф.И.Казаков; заявители и патентообладатели: Комар Г.Л., Кирковский В.В., Кирков-
ский Л.В., Казаков Ф.И. - № BY 20020154; заявл. 27.05.2002; опубл. 30.03.2003. - 1 с.
Фиг. 1
BY6615U2010.10.30

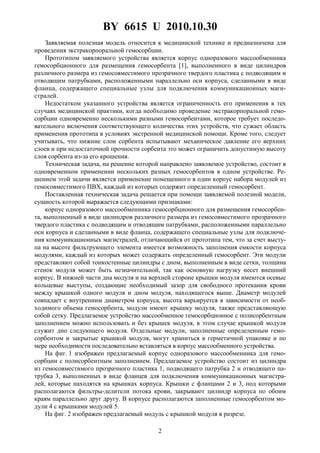

2. BY 6615 U 2010.10.30
2
Заявляемая полезная модель относится к медицинской технике и предназначена для
проведения экстракорпоральной гемосорбции.
Прототипом заявляемого устройства является корпус одноразового массообменника
гемосорбционного для размещения гемосорбента [1], выполненного в виде цилиндров
различного размера из гемосовместимого прозрачного твердого пластика с подводящим и
отводящим патрубками, расположенными параллельно оси корпуса, сделанными в виде
фланца, содержащего специальные узлы для подключения коммуникационных маги-
стралей.
Недостатком указанного устройства является ограниченность его применения в тех
случаях медицинской практики, когда необходимо проведение экстракорпоральной гемо-
сорбции одновременно несколькими разными гемосорбентами, которое требует последо-
вательного включения соответствующего количества этих устройств, что сужает область
применения прототипа в условиях экстренной медицинской помощи. Кроме того, следует
учитывать, что нижние слои сорбента испытывают механическое давление его верхних
слоев и при недостаточной прочности сорбента это может ограничить допустимую высоту
слоя сорбента из-за его крошения.
Техническая задача, на решение которой направлено заявляемое устройство, состоит в
одновременном применении нескольких разных гемосорбентов в одном устройстве. Ре-
шением этой задачи является применение помещенного в один корпус набора модулей из
гемосовместимого ПВХ, каждый из которых содержит определенный гемосорбент.
Поставленная техническая задача решается при помощи заявляемой полезной модели,
сущность которой выражается следующими признаками:
корпус одноразового массообменника гемосорбционного для размещения гемосорбен-
та, выполненный в виде цилиндров различного размера из гемосовместимого прозрачного
твердого пластика с подводящим и отводящим патрубками, расположенными параллельно
оси корпуса и сделанными в виде фланца, содержащего специальные узлы для подключе-
ния коммуникационных магистралей, отличающийся от прототипа тем, что за счет высту-
па на высоте фильтрующего элемента имеется возможность заполнения емкости корпуса
модулями, каждый из которых может содержать определенный гемосорбент. Эти модули
представляют собой тонкостенные цилиндры с дном, выполненным в виде сетки, толщина
стенок модуля может быть незначительной, так как основную нагрузку несет внешний
корпус. В нижней части дна модуля и на верхней стороне крышки модуля имеются осевые
кольцевые выступы, создающие необходимый зазор для свободного протекания крови
между крышкой одного модуля и дном модуля, находящегося выше. Диаметр модулей
совпадает с внутренним диаметром корпуса, высота варьируется в зависимости от необ-
ходимого объема гемосорбента, модули имеют крышку модуля, также представляющую
собой сетку. Предлагаемое устройство массообменное гемосорбционное с полисорбентным
заполнением можно использовать и без крышек модуля, в этом случае крышкой модуля
служит дно следующего модуля. Отдельные модули, заполненные определенным гемо-
сорбентом и закрытые крышкой модуля, могут храниться в герметичной упаковке и по
мере необходимости последовательно вставляться в корпус массообменного устройства.
На фиг. 1 изображен предлагаемый корпус одноразового массообменника для гемо-
сорбции с полисорбентным заполнением. Предлагаемое устройство состоит из цилиндра
из гемосовместимого прозрачного пластика 1, подводящего патрубка 2 и отводящего па-
трубка 3, выполненных в виде фланцев для подключения коммуникационных магистра-
лей, которые находятся на крышках корпуса. Крышки с фланцами 2 и 3, под которыми
располагаются фильтры-делители потока крови, закрывают цилиндр корпуса по обоим
краям параллельно друг другу. В корпусе располагаются заполненные гемосорбентом мо-
дули 4 с крышками модулей 5.
На фиг. 2 изображен предлагаемый модуль с крышкой модуля в разрезе.

3. BY 6615 U 2010.10.30
3
На фиг. 3 изображен вариант предлагаемого модуля с крышкой модуля в разрезе, в ко-
тором в нижней части дна модуля расположен осевой кольцевой выступ, подобный коль-
цевому выступу на нижней стороне крышки модуля, то есть такой модуль может
выполнять роль крышки для нижнего модуля, что позволяет отдельно собирать стопки из
модулей, заполнив их соответствующим сорбентом в нужном порядке, и затем помещать
стопку целиком в корпус массообменника.
На фиг. 4 изображен вид сверху на модуль или крышку модуля.
Предлагаемый корпус одноразового массообменника гемосорбционного работает сле-
дующим образом: кровь, подлежащая очищению, подается по подводящему патрубку 2 и
через входное отверстие корпуса в фильтр-делитель, где осуществляется фильтрация крови.
Затем кровь поступает во внутреннюю полость массообменника, проходит через модули 4,
содержащие различные сорбенты, равномерно растекаясь по всему объему сорбентов. По-
сле прохождения модулей 4 кровь очищается от патологических субстанций и вновь по-
ступает на второй фильтр-делитель, где подвергается вторичной фильтрации, и через
отводящий патрубок 3 выводится из устройства готовая для реинфузии пациенту.
Использование предлагаемого корпуса одноразового массообменника гемосорбцион-
ного расширяет возможности применения массообменных гемосорбционных устройств,
позволяя проводить экстракорпоральную гемосорбцию несколькими гемосорбентами од-
новременно, используя один корпус.
Фиг. 2 Фиг. 3
Фиг. 4
