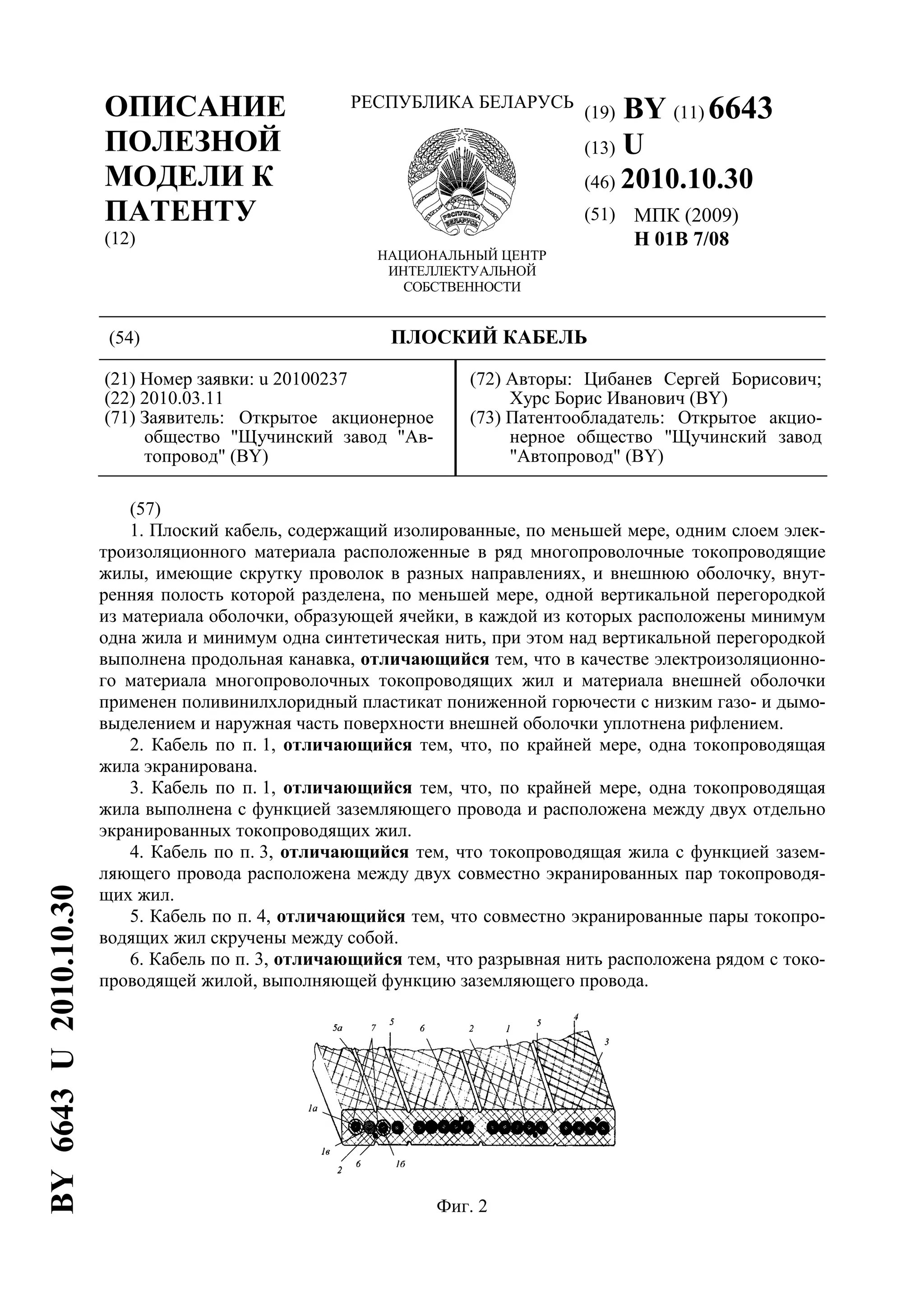

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6643
(13) U
(46) 2010.10.30
(51) МПК (2009)
H 01B 7/08
(54) ПЛОСКИЙ КАБЕЛЬ
(21) Номер заявки: u 20100237
(22) 2010.03.11
(71) Заявитель: Открытое акционерное
общество "Щучинский завод "Ав-
топровод" (BY)
(72) Авторы: Цибанев Сергей Борисович;
Хурс Борис Иванович (BY)
(73) Патентообладатель: Открытое акцио-
нерное общество "Щучинский завод
"Автопровод" (BY)
(57)
1. Плоский кабель, содержащий изолированные, по меньшей мере, одним слоем элек-
троизоляционного материала расположенные в ряд многопроволочные токопроводящие
жилы, имеющие скрутку проволок в разных направлениях, и внешнюю оболочку, внут-
ренняя полость которой разделена, по меньшей мере, одной вертикальной перегородкой
из материала оболочки, образующей ячейки, в каждой из которых расположены минимум
одна жила и минимум одна синтетическая нить, при этом над вертикальной перегородкой
выполнена продольная канавка, отличающийся тем, что в качестве электроизоляционно-
го материала многопроволочных токопроводящих жил и материала внешней оболочки
применен поливинилхлоридный пластикат пониженной горючести с низким газо- и дымо-
выделением и наружная часть поверхности внешней оболочки уплотнена рифлением.
2. Кабель по п. 1, отличающийся тем, что, по крайней мере, одна токопроводящая
жила экранирована.
3. Кабель по п. 1, отличающийся тем, что, по крайней мере, одна токопроводящая
жила выполнена с функцией заземляющего провода и расположена между двух отдельно
экранированных токопроводящих жил.
4. Кабель по п. 3, отличающийся тем, что токопроводящая жила с функцией зазем-
ляющего провода расположена между двух совместно экранированных пар токопроводя-
щих жил.
5. Кабель по п. 4, отличающийся тем, что совместно экранированные пары токопро-
водящих жил скручены между собой.
6. Кабель по п. 3, отличающийся тем, что разрывная нить расположена рядом с токо-
проводящей жилой, выполняющей функцию заземляющего провода.
Фиг. 2
BY6643U2010.10.30

2. BY 6643 U 2010.10.30
2
7. Кабель по п. 6, отличающийся тем, что токопроводящая жила с функцией зазем-
ляющего провода и две отдельно экранированные токопроводящие жилы расположены в
одной из крайних ячеек.
8. Кабель по п. 7, отличающийся тем, что на наружной части поверхности внешней
оболочки, над ячейкой с токопроводящими жилами, в которой расположена токопрово-
дящая жила с функцией заземляющего провода, выполнена дополнительная продольная
канавка.
9. Кабель по п. 7, отличающийся тем, что, как минимум, над одной ячейкой токопро-
водящих жил на наружной части поверхности внешней оболочки выполнены дополни-
тельные продольные канавки, расположенные между соседними токопроводящими
жилами.
(56)
1. Патент RU 11922 U, МПК H01B7/08, 1999.
2. Патент BY 5079 U, МПК H01B7/08, 2009 (прототип).
3. Кабели, не распространяющие горение, с низким дымо- и газовыделением. Техни-
ческие условия. ТУ 16.К71-310-2001. Разработаны ГосИПКИИ "Атомэнергопроект".
Утверждены ОАО "ВНИИКП". ОТР Госатомнадзора России № 071/04/142 от 19.03.2002.
Дата введения 01.10.2002.
4. Пластикат поливинилхлоридный пониженной горючести марки НГП. Технические
условия ТУ У 24.1-30989828-003-2004. Разработаны Центральной лабораторией ООО
фирмы "Проминвест Пластик". Зарегистрированы в Госпотребстандарте Украины (ГУ
"Луганский РНПЦ стандартизации, метрологии и сертификации") 20.05.2004.
5. Пластикат поливинилхлоридный типа ПП пониженной пожароопасности. Техниче-
ские условия ТУ У 24.1-30989828-002-2001. Разработаны Центральной лабораторией ООО
фирмы "Проминвест Пластик". Зарегистрированы в Госстандарте Украины (Харьковский
государственный центр по стандартизации, метрологии и сертификации) 01.11.2001.
6. Пластикат поливинилхлоридный "Лоусгран". [Электронный ресурс: http://rssc.elti.tpu.ru.
Дата доступа 22.01.10.].
Полезная модель относится к электротехнике, в частности к конструкции плоских ка-
бельных изделий.
Известен плоский кабель [1], содержащий электроизоляционную оболочку, в которой
размещены в один ряд объединенные в две группы многопроволочные токопроводящие
жилы, каждая из которых изолирована, по меньшей мере, одним слоем электроизоляци-
онного материала, при этом группы многопроволочных токопроводящих жил разделены
между собой промежутком оболочки и возле одной из групп расположена нить для разде-
ления оболочки.
Недостатком такого кабеля является малая универсальность его использования из-за
наличия только двух групп многопроволочных токопроводящих жил, а также трудность в
разделении оболочки из-за необходимости разрезания ее сплошного и плотного слоя нитью.
Более универсален и менее трудоемок в обслуживании плоский кабель-прототип [2],
содержащий изолированные, по меньшей мере, одним слоем электроизоляционного мате-
риала из поливинилхлоридного пластиката многопроволочные токопроводящие жилы,
расположенные параллельно друг другу в одной горизонтальной плоскости и имеющие
скрутку проволок в разных направлениях, а также электроизоляционную оболочку из
шлангового поливинилхлоридного пластиката, внутренняя полость которой разделена, по
меньшей мере, одной вертикальной перегородкой из материала оболочки, образующей

3. BY 6643 U 2010.10.30
3
ячейки, в каждой из которых расположены минимум одна жила и минимум одна синтети-
ческая нить, при этом над вертикальной перегородкой выполнена продольная канавка.
Недостатком кабеля-прототипа [2] является низкая его надежность в процессе эксплу-
атации, так как он не удовлетворяет техническим условиям [3], согласно которым кабели
данного типа не должны распространять горение в случае начального своего возгорания и
обеспечивать при этом низкое дымо- и газовыделение. Из-за применения поливинилхло-
ридного пластиката описанных в прототипе [2] марок в качестве изоляций кабеля он име-
ет низкие противопожарные свойства.
Задача полезной модели состоит в повышении надежности плоского кабеля за счет
улучшения его противопожарных свойств.
Поставленная задача решается тем, что плоский кабель, содержащий изолированные,
по меньшей мере, одним слоем электроизоляционного материала расположенные в ряд
многопроволочные токопроводящие жилы, имеющие скрутку проволок в разных направ-
лениях, и внешнюю оболочку, внутренняя полость которой разделена, по меньшей мере,
одной вертикальной перегородкой из материала оболочки, образующей ячейки, в каждой
из которых расположены минимум одна жила и минимум одна синтетическая нить, при
этом над вертикальной перегородкой выполнена продольная канавка, имеет отличитель-
ные признаки: в качестве электроизоляционного материала многопроволочных токопро-
водящих жил и материала внешней оболочки применен поливинилхлоридный пластикат
пониженной горючести с низким газо- и дымовыделением и наружная часть поверхности
внешней оболочки уплотнена рифлением.
Применение такого материала для изоляций позволит значительно улучшить противо-
пожарные свойства плоского кабеля и надежность его при эксплуатации.
Упомянутое уплотнение рифлением позволит получить более плотный верхний слой
наружной части внешней оболочки кабеля, усиливающий эффект нераспространения го-
рения. Кроме того, такое рифление устраняет имеющиеся неровности на поверхности
внешней оболочки кабеля для достижения параллельности ее сторон. Полученные рифле-
ния повышают также коэффициент сцепления наружной поверхности внешней оболочки
кабеля при его зажимах в приспособлениях, что позволит повысить надежность эксплуа-
тации кабеля.
Вариантами выполнения плоского кабеля являются нижеследующие:
по крайней мере, одна токопроводящая жила экранирована;
по крайней мере, одна токопроводящая жила выполнена с функцией заземляющего
провода и расположена между двух отдельно экранированных токопроводящих жил;
токопроводящая жила с функцией заземляющего провода расположена между двух
совместно экранированных пар токопроводящих жил;
совместно экранированные пары токопроводящих жил скручены между собой;
разрывная нить расположена рядом с токопроводящей жилой, выполняющей функцию
заземляющего провода;
токопроводящая жила с функцией заземляющего провода и две отдельно экраниро-
ванные токопроводящие жилы расположены в одной из крайних ячеек;
на наружной части поверхности внешней оболочки, над ячейкой, в которой располо-
жена токопроводящая жила с функцией заземляющего провода, выполнена дополнитель-
ная продольная канавка;
как минимум, в одной ячейке на наружной части поверхности внешней оболочки вы-
полнены дополнительные продольные канавки, расположенные между соседними токо-
проводящими жилами.
Сущность полезной модели поясняется иллюстрациями.
На фиг. 1 показан общий вид плоского кабеля с тремя отдельными токопроводящими
жилами, а на фиг. 2 - с четырьмя ячейками с токопроводящими жилами. На фиг. 3 показан
фрагмент кабеля по фиг. 1, но с другим вариантом выполнения своей крайней ячейки.

4. BY 6643 U 2010.10.30
4
Плоский кабель (фиг. 1, 2) содержит токопроводящие жилы 1, каждая из которых по-
крыта изоляцией 2, а вместе - внешней оболочкой 3, образованной поверхностью опреде-
ленной формы. При этом изоляция 2 и внешняя оболочка 3 выполнены из
поливинилхлоридного пластиката пониженной горючести с низким газо- и дымовыделе-
нием, например, согласно требованиям известных технических условий [3] и с составом,
например, известным из технических условий [4, 5], или марки "Лоусгран" [6].
Форма наружной части поверхности, образующей внешнюю оболочку 3, выполнена
преимущественно прямолинейной с образованием сторон, близких к параллельности
между ними. Полученные неровности на наружной части поверхности внешней оболочки
после основного технологического процесса, которые могут ухудшить необходимое усло-
вие параллельности ее сторон, убираются окончательной доводкой - уплотнением рифле-
нием такой наружной части, с получением, например, линий 4 диагональной сетки
рифления с глубиной 0,2 мм и шагом 3 мм.
Токопроводящие жилы 1 образуют вдоль горизонтальной оси кабеля свой ряд. На
наружной части внешней оболочки 3 выполнены продольные канавки 5.
Кабели могут иметь токопроводящие жилы 1, 1а-1д одинакового сечения или же раз-
ного сечения (не показано). Такие кабели применяют для групповой прокладки кабельных
линий в кабельных сооружениях и помещениях электроустановок, лифтах и других погру-
зочных устройствах, к которым предъявляются повышенные требования пожарной без-
опасности.
Кабель по полезной модели монтируют на объекте, как в закрытом помещении, так и
на открытом воздухе, и размещают, например, в лифтовых проемах, в строительных
штрабах или в специальных кабель-каналах, в том числе под землей.
В случае если необходимо осуществить монтаж кабеля с ответвлением токопроводя-
щих жил 1, 1а-1д в разных направлениях, то, потянув за разрывную нить (или нити) 6 (или
6а, или 6б), отделяют части внешней оболочки 3 по ее углублениям 5, 5а, 5б на необходи-
мую длину, разводя их в нужном направлении. Такую же операцию по отделению частей
кабеля производят в случае необходимости его ремонта по замене неисправной части лю-
бой из токопроводящих жил 1.
Крепление частей кабеля, несущего нагрузку, может производиться, например, за счет
заклинивания его в клиновом зажиме (не показано). В этом случае нанесенные линии 4
диагонального рифления повышают коэффициент сцепления поверхностей наружной ча-
сти внешней оболочки 3 с поверхностями упомянутого зажима.
При эксплуатации кабеля, в случае возникновения, например, короткого замыкания в
кабельных линиях, возможен перегрев одной или нескольких токопроводящих жил 1, 1а-
1д и возгорание от высокой температуры участков изоляции 2 и внешней оболочки 3. Но
так как в устройстве этих элементов кабеля применен специальный поливинилхлоридный
пластикат [4-6], обладающий незначительной степенью горючести с низким дымо- и газо-
выделением, а также выполнено уплотнение верхних слоев наружной поверхности внеш-
ней оболочки линиями 4 рифления, то горение кабеля быстро затухнет, а небольшой
участок, где возгорание произошло, будет оплавлен, при этом в атмосферу поступит не-
значительное количество вредных веществ горения.
Таким образом, внедрение полезной модели позволит создать повышенной универ-
сальности использования устройство кабеля, не распространяющего горение, с низким
дымо- и газовыделением, который будет проще производить, удобнее монтировать и экс-
плуатировать в сравнении с аналогами [1, 2].

5. BY 6643 U 2010.10.30
5
Фиг. 1
Фиг. 3
