これだけは知っておきたい5Gのキホン - 5Gビジネスに必要な基礎知識

2021年9月8日(水)に開催された四国情報通信懇談会 ICT研究交流フォーラムの「これだけは知っておきたい5Gのキホン」と題した講演の資料です。 https://www.shikoku-ict.jp/ictgijutsubenkyokai0908/ 通信業界のニュースで「5G」という文字を見ない日はありません。一方、以前はモバイル通信事業者のみが扱っていた分野ということもあり、その実像が掴みにくいテーマでもあります。そこで、このセッションでは5Gを活用したビジネスに必要となる基礎知識を凝縮して解説します。

Technology◦
Related topics:
Business Development•

Embed presentation

Download as PDF, PPTX
© 2021- Kuwadate, Inc. 株式会社 企 四国情報通信懇談会 ICT 研究交流フォーラム 令和3年度 ICT 技術勉強会 これだけは知っておきたい5Gのキホン － 5Gビジネスに必要な基礎知識 － 2021年9月8日 執行役員 チーフ・テレコム／メディア・コンサルタント 伊賀野 康生
© 2021- Kuwadate, Inc.  自己紹介 氏名 伊賀野 康生 所属 株式会社 企（くわだて） 執行役員 チーフ・テレコム／メディア・コンサルタント  16年間、大手米系通信会社でSE／プロダクト開発に従事  2015年から総合コンサルティングファームにて 戦略系のコンサルタント業務に従事  2018年から現職  通信／メディア関連事業者の事業計画等の戦略策定を支援 （ローカル5G関連の支援を含む）  今年、北海道 札幌に移住

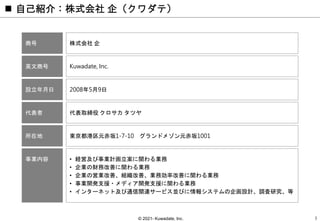

© 2021- Kuwadate, Inc.  自己紹介：株式会社 企（クワダテ） 商号 株式会社 企 英文商号 Kuwadate, Inc. 設立年月日 2008年5月9日 事業内容 • 経営及び事業計画立案に関わる業務 • 企業の財務改善に関わる業務 • 企業の営業改善、組織改善、業務効率改善に関わる業務 • 事業開発支援・メディア開発支援に関わる業務 • インターネット及び通信関連サービス並びに情報システムの企画設計、調査研究、等 代表者 代表取締役 クロサカ タツヤ 所在地 東京都港区元赤坂1-7-10 グランドメゾン元赤坂1001 3

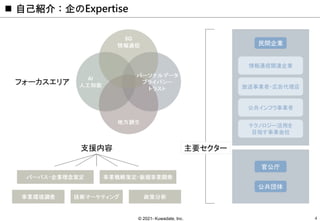

© 2021- Kuwadate, Inc.  自己紹介：企のExpertise 4
© 2021- Kuwadate, Inc. イントロダクション
© 2021- Kuwadate, Inc.  一般ユーザの5Gに対する疑問と期待 5Gは、多数のユーザがいる場所で大量の端末を同時に接続できる？ 5Gは、直進性が高いから、通信が切れやすい？ 5Gは、遅延時間が短くなって、ユーザ間でコミュニケーションがしやすくなる？ ローカル5Gを使えば、特定の場所で高品質に5Gを使えるようになる？ モバイル通信のジェネレーションが変わる毎にイノベーションが起こっている？ 既読 既読 既読 既読 既読

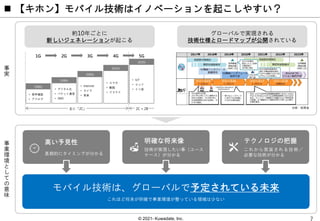

© 2021- Kuwadate, Inc.  【キホン】モバイル技術はイノベーションを起こしやすい？ 約10年ごとに 新しいジェネレーションが起こる グローバルで実現される 技術仕様とロードマップが公開されている 出典：総務省 • 音声通話 • アナログ 1980s 1G • デジタル化 • パケット通信 • SMS 1990s 2G • Internet • カメラ • 音楽 2000s 3G • スマホ • 動画 • クラウド 2010s 4G • IoT • エッジ • ミリ波 2020s 5G 主に「2C」 2C + 2B 事 実 事 業 環 境 と し て の 意 味 モバイル技術は、グローバルで予定されている未来 これほど将来が明確で事業環境が整っている領域は少ない これから実装される技術／ 必要な技術が分かる テクノロジの把握 技術が実現したい事（ユース ケース）が分かる 明確な将来像 長期的にタイミングが分かる 高い予見性

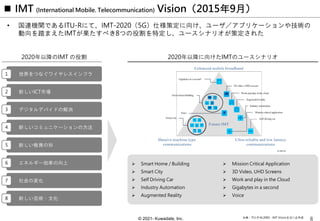

© 2021- Kuwadate, Inc.  IMT (International Mobile. Telecommunication) Vision（2015年9月） • 国連機関であるITU-Rにて、IMT-2020（5G）仕様策定に向け、ユーザ／アプリケーションや技術の 動向を踏まえたIMTが果たすべき8つの役割を特定し、ユースシナリオが策定された 出典：ITU-R M.2083 - IMT Visionを元に企作成 2020年以降のIMT の役割 新しいICT市場 デジタルデバイドの解消 新しいコミュニケーションの方法 新しい教育の形 エネルギー効率の向上 社会の変化 新しい芸術・文化 世界をつなぐワイヤレスインフラ 1 2 3 4 5 6 7 8 M.2083-02 Gigabytes in a second Smart home/building Voice Smart city 3D video, UHD screens Work and play in the cloud Augmented reality Industry automation Mission critical application Self driving car Massive machine type communications Ultra-reliable and low latency communications Enhanced mobile broadband Future IMT 2020年以降に向けたIMTのユースシナリオ  Smart Home / Building  Smart City  Self Driving Car  Industry Automation  Augmented Reality  Mission Critical Application  3D Video, UHD Screens  Work and play in the Cloud  Gigabytes in a second  Voice

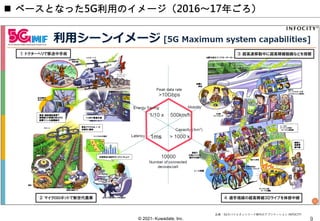

© 2021- Kuwadate, Inc.  ベースとなった5G利用のイメージ（2016～17年ごろ） 出典：5Gモバイルネットワーク時代のアプリケーション INFOCITY

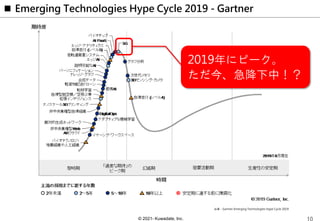

© 2021- Kuwadate, Inc.  Emerging Technologies Hype Cycle 2019 - Gartner 2019年にピーク。 ただ今、急降下中！？ 出典：Gartner Emerging Technologies Hype Cycle 2019

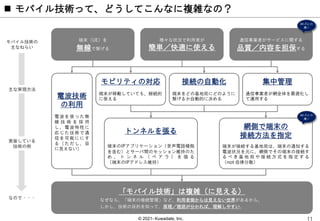

© 2021- Kuwadate, Inc. 端末（UE）を 無線で繋げる 通信事業者がサービスに関する 品質／内容を担保する 様々な状況で利用者が 簡単／快適に使える  モバイル技術って、どうしてこんなに複雑なの？ 接続の自動化 端末をどの基地局にどのように 繋げるか自動的に決める モビリティの対応 端末が移動していても、継続的 に使える 集中管理 通信事業者が網全体を最適化し て運用する 端末のIPアプリケーション（音声電話機能 を含む）とサーバ間のセッション維持のた め 、 ト ン ネ ル （ ベ ア ラ ） を 張 る （端末のIPアドレス維持） トンネルを張る 端末が接続する基地局は、端末の通知する 電波状況を元に、網側でその端末の接続す る べ き 基 地 局 や 接 続 方 式 を 指 定 す る （not 自律分散） 網側で端末の 接続方法を指定 モバイル技術の 主なねらい 主な実現方法 実装している 技術の例 電波技術 の利用 電波を使った無 線 技 術 を 採 用 し、電波特性に 応じた技術で通 信を可能ににす る（ただし、目 に見えない） Wi-Fiとの 違い なぜなら、「端末の接続管理」など、利用者側からは見えない世界があるから。 しかし、技術の目的を知って、原理／理屈が分かれば、理解しやすい。 「モバイル技術」は複雑（に見える） なので・・・ Wi-Fiとの 違い

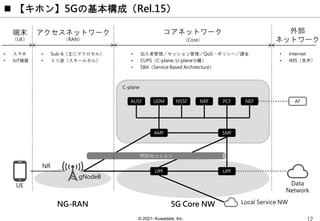

© 2021- Kuwadate, Inc. C-plane  【キホン】5Gの基本構成（Rel.15） gNodeB AMF SMF UPF UPF AUSF UDM NRF NSSF PCF NEF AF Data Network PDUセッション Local Service NW NG-RAN 5G Core NW UE NR アクセスネットワーク （RAN） コアネットワーク （Core） 外部 ネットワーク 端末 （UE） • スマホ • IoT機器 • Sub-6（主にマクロセル） • ミリ波（スモールセル） • 加入者管理／セッション管理／QoS・ポリシー／課金 • CUPS（C-plane, U-plane分離） • SBA（Service Based Architecture） • Internet • IMS（音声）
© 2021- Kuwadate, Inc. 5Gの無線技術

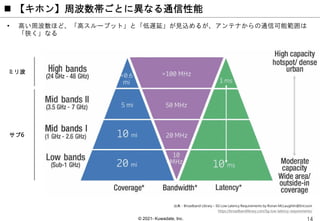

© 2021- Kuwadate, Inc.  【キホン】周波数帯ごとに異なる通信性能 • 高い周波数ほど、「高スループット」と「低遅延」が見込めるが、アンテナからの通信可能範囲は 「狭く」なる 出典：Broadband Library – 5G Low Latency Requirements by Ronan McLaughlin@Ericsson https://broadbandlibrary.com/5g-low-latency-requirements/ ミリ波 サブ6

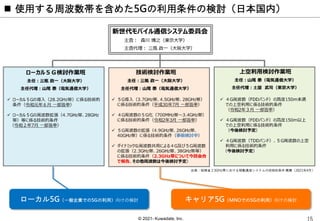

© 2021- Kuwadate, Inc.  使用する周波数帯を含めた5Gの利用条件の検討（日本国内） 出典：総務省 2.3GHz帯における移動通信システムの技術的条件 概要（2021年4月） キャリア5G（MNOでの5Gの利用）向けの検討 ローカル5G（一般企業での5Gの利用）向けの検討
© 2021- Kuwadate, Inc.  5Gで利用可能となった周波数帯（2021年9月） • 5Gで新たに利用可能となった周波数帯として、Sub6の「3.7GHz帯」と「4.5GHz帯」、それより高 周波のミリ波の「28GHz帯」である Sub6 3.7 GHz帯 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.1 4.2 n77 n78 NTTドコモ 100MHz KDDI 100MHz 楽天 100MHz ソフトバンク 100MHz KDDI 100MHz 4.5 GHz帯 4.4 4.5 4.6 4.7 4.8 4.9 5.0 NTTドコモ 100MHz ローカル5G ② 200MHz ローカル5G ③ 100MHz n79 ミリ波 28 GHz帯 28.3 29.5 29.1 29.5 26.5 27.0 27.4 27.8 28.2 n257 NTTドコモ 400MHz KDDI 400MHz 楽天 400MHz ソフトバンク 400MHz ローカル5G ④ 800MHz ローカル5G ① 100MHz
© 2021- Kuwadate, Inc.  キャリア5Gの周波数帯 • 技術的に扱いやすい低い周波数帯は既に以前のジェネレーションに割当てされている • 4Gの周波数帯が5Gでも利用できるようになったが、通信性能の大幅な向上は見込めない 出典：総務省第5世代移動通信システム(5G)及びBWAの高度化に関する技術的条件 概要（2020年4月）
© 2021- Kuwadate, Inc. http://www.soumu.go.jp/main_content/000613734.pdf 速い理由 （バンド幅の違い）  速い理由とつながらない理由 18
© 2021- Kuwadate, Inc. 19  【キホン】5Gは（4Gより）速い！？ 高周波数帯（特に、ミリ波）は、バンド幅が広く高速通信が可能だが、 4Gから転用した低い周波数帯は、4Gとほぼ同等の速度 高い周波数帯は、車線数が多い 低い周波数帯は、車線数が少ない

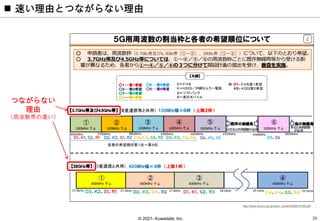

© 2021- Kuwadate, Inc. つながらない 理由 （周波数帯の違い）  速い理由とつながらない理由 20 http://www.soumu.go.jp/main_content/000613734.pdf

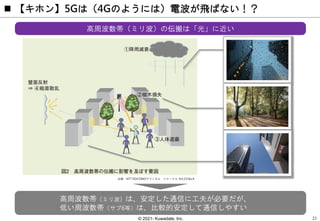

© 2021- Kuwadate, Inc.  【キホン】5Gは（4Gのようには）電波が飛ばない！？ 21 出典：NTT DOCOMOテクニカル・ジャーナル Vol.23 No.4 高周波数帯（ミリ波）の伝搬は「光」に近い 高周波数帯（ミリ波）は、安定した通信に工夫が必要だが、 低い周波数帯（サブ6等）は、比較的安定して通信しやすい

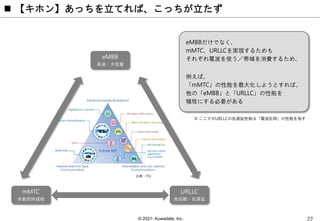

© 2021- Kuwadate, Inc.  【キホン】あっちを立てれば、こっちが立たず 出典：ITU eMBBだけでなく、 mMTC、URLLCを実現するためも それぞれ電波を使う／帯域を消費するため、 例えば、 「mMTC」の性能を最大化しようとすれば、 他の「eMBB」と「URLLC」の性能を 犠牲にする必要がある eMBB 高速・大容量 URLLC 高信頼・低遅延 mMTC 多数同時接続 ※ ここでのURLLCの低遅延性能は「電波区間」の性能を指す
© 2021- Kuwadate, Inc.  遅延時間について考える 遅延時間 ＝ 端末での 処理時間 無線通信 の遅延 ネットワーク 遅延 サーバでの 処理時間 端末 基地局 コアネットワーク インターネット クラウド 一般的な 現在の構成 5Gで可能 となる構成 端末 基地局 コアネットワーク MEC （エッジ） 最小送信単位（TTI）を短くするなど、 「無線通信の遅延」を 最小化できる技術の採用 サーバ機能をモバイル網内に 容易に設置できるようにし、 ネットワーク遅延を短縮
© 2021- Kuwadate, Inc. 5Gのコアネットワーク

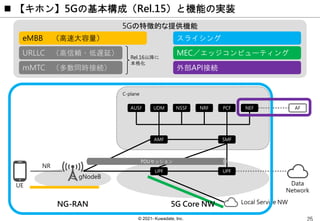

© 2021- Kuwadate, Inc. C-plane  【キホン】5Gの基本構成（Rel.15）と機能の実装 gNodeB AMF SMF UPF UPF AUSF UDM NRF NSSF PCF NEF AF Data Network PDUセッション Local Service NW NG-RAN UE NR eMBB （高速大容量） スライシング 外部API接続 5Gの特徴的な提供機能 MEC／エッジコンピューティング URLLC （高信頼・低遅延） mMTC （多数同時接続） Rel.16以降に 本格化 5G Core NW

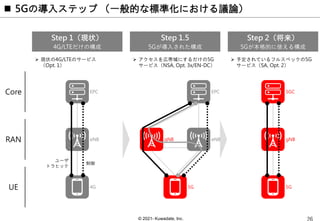

© 2021- Kuwadate, Inc.  5Gの導入ステップ （一般的な標準化における議論） Step 1（現状） 4G/LTEだけの構成 Step 2（将来） 5Gが本格的に使える構成 Core RAN UE  現状の4G/LTEのサービス （Opt. 1）  予定されているフルスペックの5G サービス（SA, Opt. 2） 5GC gNB 5G EPC eNB 4G 制御 ユーザ トラヒック Step 1.5 5Gが導入された構成  アクセスを広帯域にするだけの5G サービス（NSA, Opt. 3x/EN-DC） EPC eNB gNB 5G

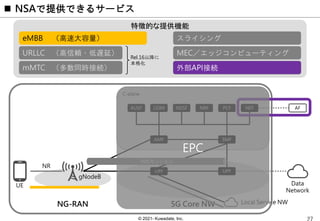

© 2021- Kuwadate, Inc. C-plane  NSAで提供できるサービス gNodeB AMF SMF UPF UPF AUSF UDM NRF NSSF PCF NEF AF Data Network PDUセッション Local Service NW NG-RAN 5G Core NW UE NR eMBB （高速大容量） スライシング MEC／エッジコンピューティング 外部API接続 特徴的な提供機能 EPC URLLC （高信頼・低遅延） mMTC （多数同時接続） Rel.16以降に 本格化

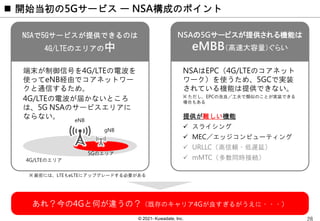

© 2021- Kuwadate, Inc.  開始当初の5Gサービス ー NSA構成のポイント NSAで5Gサービスが提供できるのは 4G/LTEのエリアの中 NSAの5Gサービスが提供される機能は eMBB（高速大容量）ぐらい 4G/LTEのエリア 5Gのエリア eNB gNB 端末が制御信号を4G/LTEの電波を 使ってeNB経由でコアネットワー クと通信するため。 4G/LTEの電波が届かないところ は、5G NSAのサービスエリアに ならない。 NSAはEPC（4G/LTEのコアネット ワーク）を使うため、5GCで実装 されている機能は提供できない。 ※ ただし、EPCの改良／工夫で類似のことが実装できる 場合もある 提供が難しい機能  スライシング  MEC／エッジコンピューティング  URLLC（高信頼・低遅延）  mMTC（多数同時接続） ※ 厳密には、LTEもeLTEにアップグレードする必要がある あれ？今の4Gと何が違うの？（既存のキャリア4Gが良すぎるがうえに・・・）

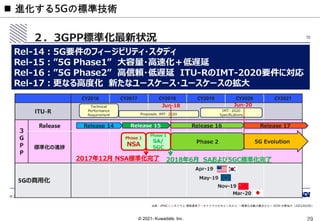

© 2021- Kuwadate, Inc.  進化する5Gの標準技術 出典：JPNICシンポジウム 情報通信アーキテクチャの今とこれから ～標準化活動の観点から～ KDDI 中野裕介（2021/03/05）

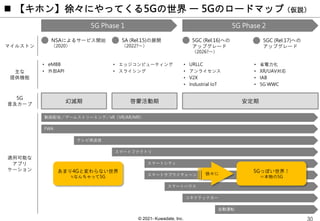

© 2021- Kuwadate, Inc.  【キホン】徐々にやってくる5Gの世界 ー 5Gのロードマップ（仮説） 5G Phase 1 5G Phase 2 マイルストン NSAによるサービス開始 （2020） SA (Rel.15)の展開 （2022?～） 5GC (Rel.16)への アップグレード （2026?～） 5GC (Rel.17)への アップグレード 主な 提供機能 • URLLC • アンライセンス • V2X • Industrial IoT • 省電力化 • XR/UAV対応 • IAB • 5G WWC • eMBB • 外部API • エッジコンピューティング • スライシング 適用可能な アプリ ケーション 動画配信／ゲームストリーミング／xR（VR/AR/MR） FWA テレビ再送信 スマートシティ スマートファクトリ スマートサプライチェーン スマートハウス コネクテッドカー 自動運転 5G 普及カーブ 安定期 幻滅期 啓蒙活動期 5Gっぽい世界！ ＝本物の5G あまり4Gと変わらない世界 ≒なんちゃって5G 徐々に

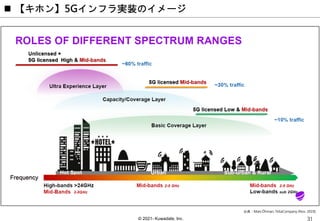

© 2021- Kuwadate, Inc.  【キホン】5Gインフラ実装のイメージ 出典：Mats Öhman, TeliaCompany (Nov. 2019)

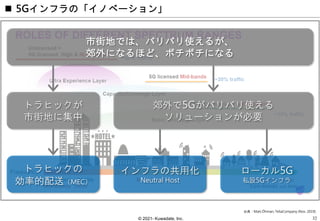

© 2021- Kuwadate, Inc.  5Gインフラの「イノベーション」 市街地では、バリバリ使えるが、 郊外になるほど、ボチボチになる トラヒックが 市街地に集中 郊外で5Gがバリバリ使える ソリューションが必要 インフラの共用化 Neutral Host ローカル5G 私設5Gインフラ トラヒックの 効率的配送（MEC） 32 出典：Mats Öhman, TeliaCompany (Nov. 2019)
© 2021- Kuwadate, Inc. ローカル5G
© 2021- Kuwadate, Inc. 出典：ローカル5G検討作業班 報告書を元に作成  【キホン】ローカル5Gの想定される利用シナリオ • ローカル5Gは、MNO以外の事業者が5G技術を活用して通信インフラの構築を可能とする • 利用シナリオとしては、「閉域RAN」と「FWA」が想定されている 34 閉域RAN  一般事業者が、5Gの通信インフラをDIYで構築できる スキーム FWA（Fixed Wireless Access）  通信事業者が、ユーザ宅内への通信サービスの引 き込みコストを抑制するスキーム

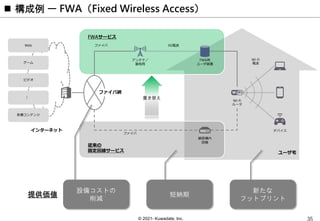

© 2021- Kuwadate, Inc.  構成例 ー FWA（Fixed Wireless Access） ユーザ宅 FWAサービス 従来の 固定回線サービス Web ゲーム 各種コンテンツ ビデオ ファイバ アンテナ／ 基地局 顧客構内 設備 FWA用 ユーザ装置 Wi-Fi ルータ デバイス インターネット 5G電波 ファイバ網 ファイバ Wi-Fi 電波 … 提供価値 置き替え 新たな フットプリント 短納期 設備コストの 削減

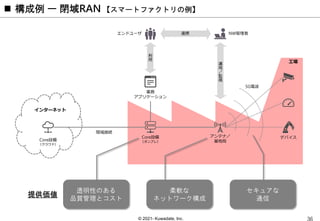

© 2021- Kuwadate, Inc.  構成例 ー 閉域RAN 【スマートファクトリの例】 デバイス アンテナ／ 基地局 NW管理者 Core設備 （クラウド） Core設備 （オンプレ） 業務 アプリケーション インターネット 工場 5G電波 エンドユーザ 閉域接続 連携 提供価値 セキュアな 通信 柔軟な ネットワーク構成 透明性のある 品質管理とコスト 利 用 運 用 ／ 監 視
© 2021- Kuwadate, Inc.  【キホン】ローカル5Gに割り当てられた周波数帯 Sub6 3.7 GHz帯 4.5 GHz帯 28 GHz帯 ミリ波 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.1 4.2 n77 n78 NTTドコモ 100MHz KDDI 100MHz 楽天 100MHz ソフトバンク 100MHz KDDI 100MHz 4.4 4.5 4.6 4.7 4.8 4.9 5.0 NTTドコモ 100MHz ローカル5G ② 200MHz ローカル5G ③ 100MHz n79 屋内 （一部地域を除く） 屋内 屋外 （一部地域を除く） 28.3 29.5 29.1 29.5 26.5 27.0 27.4 27.8 28.2 n257 NTTドコモ 400MHz KDDI 400MHz 楽天 400MHz ソフトバンク 400MHz ローカル5G ④ 800MHz 屋外 屋内 （一部制限あり） 屋外 屋内 ローカル5G ① 100MHz ※ 1：MNOは4G周波数帯も5Gで利用可能 ※ 2：2021年9月2日現在

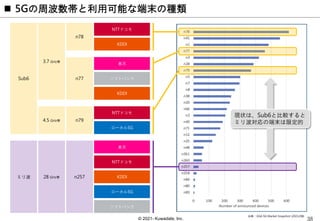

© 2021- Kuwadate, Inc.  5Gの周波数帯と利用可能な端末の種類 出典：GSA 5G Market Snapshot (2021/08) 現状は、Sub6と比較すると ミリ波対応の端末は限定的 Sub6 楽天 ソフトバンク KDDI n77 n78 NTTドコモ KDDI 3.7 GHz帯 4.5 GHz帯 n79 ローカル5G NTTドコモ ミリ波 28 GHz帯 n257 楽天 NTTドコモ KDDI ローカル5G ソフトバンク

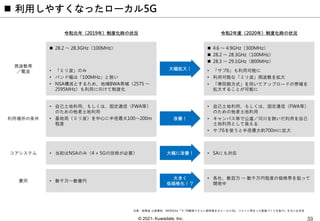

© 2021- Kuwadate, Inc.  利用しやすくなったローカル5G 周波数帯 ／電波 利用場所の条件 • 自己土地利用、もしくは、固定通信（FWA等） のための他者土地利用 • 基地局（ミリ波）を中心に半径最大100～200m 程度 • 自己土地利用、もしくは、固定通信（FWA等） のための他者土地利用 • キャンパス等で公道／河川を跨いだ利用を自己 土地利用として扱える • サブ6を使うと半径最大約700mに拡大 令和元年（2019年）制度化時の状況 コアシステム • 当初はNSAのみ（4 + 5Gの技術が必要） • SAにも対応 令和2年度（2020年）制度化時の状況 費用 • 数千万～数億円 • 各社、数百万 ～ 数千万円程度の価格帯を狙って 開発中 • 「ミリ波」のみ • バンド幅は「100MHz」と狭い • NSA構成とするため、地域BWA帯域（2575 ～ 2595MHz）も利用に向けて制度化  28.2 ～ 28.3GHz（100MHz） • 「サブ6」も利用可能に • 利用可能な「ミリ波」周波数を拡大 • 「準同期方式」を用いてアップロードの帯域を 拡大することが可能に  4.6 ～ 4.9GHz（300MHz）  28.2 ～ 28.3GHz（100MHz）  28.3 ～ 29.1GHz（800MHz） 出典：総務省 公表資料、MONOist「サブ6解禁でさらに期待高まるローカル5G、コストに見合った価値づくりを急げ」を元に企作成 大幅拡大！ 改善！ 大幅に改善！ 大きく 低価格化！？

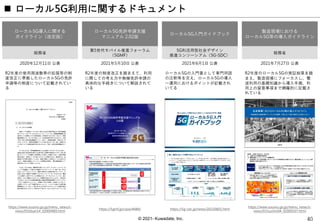

© 2021- Kuwadate, Inc.  ローカル5G利用に関するドキュメント https://www.soumu.go.jp/menu_news/s- news/01tsushin04_02000107.html 製造現場における ローカル5G等の導入ガイドライン ローカル5G導入に関する ガイドライン（改定版） https://www.soumu.go.jp/menu_news/s- news/01kiban14_02000485.html ローカル5G免許申請支援 マニュアル 2.02版 https://5gmf.jp/case/4484/ ローカル5G入門ガイドブック R2年度のローカル5Gの実証結果を踏 まえ、製造現場にフォーカスし、電 波利用の基礎知識から導入手順、利 用上の留意事項まで網羅的に記載さ れている R2年度の使用周波数帯の拡張等の制 度改正に準拠したローカル5Gの免許 申請等の制度について記載されてい る R2年度の制度改正を踏まえて、利用 に際しての考え方や無線免許申請の 具体的な手続きについて解説されて いる ローカル5Gの入門書として専門用語 の注釈等を交え、ローカル5Gの導入 ～運用におけるポイントが記載され いてる https://5g-sdc.jp/news/20210601.html 総務省 総務省 第5世代モバイル推進フォーラム （5GMF） 5G利活用型社会デザイン 推進コンソーシアム（5G-SDC） 2021年7月27日 公表 2020年12月11日 公表 2021年5月10日 公表 2021年6月1日 公表

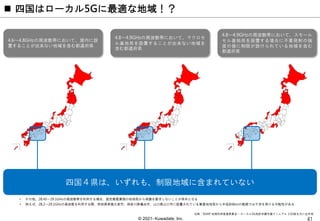

© 2021- Kuwadate, Inc.  四国はローカル5Gに最適な地域！？ 4.6～4.8GHzの周波数帯において、屋内に設 置することが出来ない地域を含む都道府県 4.8～4.9GHzの周波数帯において、マクロセ ル基地局を設置することが出来ない地域を 含む都道府県 4.8～4.9GHzの周波数帯において、スモール セル基地局を設置する場合に不要発射の強 度の値に制限が設けられている地域を含む 都道府県 • その他、28.45～29.1GHzの周波数帯を利用する場合、固定衛星業務の地球局から保護を要求しないことが条件となる • 例えば、28.2～29.1GHzの周波数を利用する際、茨城県常陸大宮市、神奈川県横浜市、山口県山口市に設置されている衛星地球局から半径約6kmの範囲では干渉を受ける可能性がある 四国４県は、いずれも、制限地域に含まれていない 出典：5GMF 地域利用推進委員会 – ローカル5G免許申請支援マニュアル 2.02版を元に企作成
© 2021- Kuwadate, Inc. 5Gを活用するためのキホン
© 2021- Kuwadate, Inc. よく頂くご質問 5G／ローカル5Gで 「新規事業／新サービスを開発しろ！」 と言われたのですが、どうすれば良いですか？
© 2021- Kuwadate, Inc.  【キホン】サービス提供者は顧客起点で考えろ ー Amazon ベゾス氏の言葉 米アマゾン ジェフ・ベゾスCEO 私は『今後10年でなにが変わるのか』を頻繁にたず ねられます。 なにが変わるかよりも、むしろもっと重要なのは “なにが変わらないか”の方です。 なぜなら、どこにあなたのエネルギーを注ぎ込むべ きかを自分で判断できるからです。 （中略） 時間経過に対して安定している、大きなアイデアを 見つけることが重要なんです。 それらは結局、“顧客のニーズ”そのものです。そ れ以外の要素は非常に激しく変動します。 出典：Business Insider 「米アマゾンCEOベゾス氏、キレッキレで熱弁した ｢本当の未来予想｣ 【re:MARS登壇】」

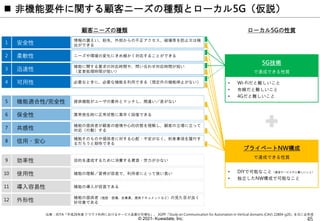

© 2021- Kuwadate, Inc.  非機能要件に関する顧客ニーズの種類とローカル5G（仮説） 出典：JEITA「平成26年度 クラウド利用におけるサービス品質の可視化」、 3GPP「Study on Communication for Automation in Vertical domains (CAV) 22804-g20」を元に企作成 効率性 目的を達成するために消費する資源・労力が少ない 9 使用性 機能の理解／習得が容易で、利用者にとって使い易い 10 導入容易性 機能の導入が容易である 11 外形性 機能の提供者（施設・設備、従業員、提供ドキュメントなど）の見た目が良く 好印象である 12 可用性 必要なときに、必要な機能を利用できる（想定外の機能停止がない） 4 迅速性 機能に関する要求の対応時間や、問い合わせ対応時間が短い （変更処理時間が短い） 3 柔軟性 ニーズや環境の変化にきめ細かく対応することができる 2 安全性 情報の漏えい、紛失、外部からの不正アクセス、破壊等を防止又は検 出ができる 1 保全性 異常発生時に正常状態に素早く回復できる 6 機能適合性/完全性 提供機能がユーザの要件とマッチし、間違い／差がない 5 共感性 機能の提供者が顧客の感情や心的状態を理解し、顧客の立場に立って 対応（行動）する 7 信用・安心 機能そのものや提供者に対する心配・不安がなく、約束事項を履行す るだろうと期待できる 8 顧客ニーズの種類 ローカル5Gの性質 5G技術 で達成できる性質 プライベートNW構成 で達成できる性質 • Wi-Fiだと難しいこと • 有線だと難しいこと • 4Gだと難しいこと • DIYで可能なこと（通信サービスだと難しいこと） • 独立したNW構成で可能なこと

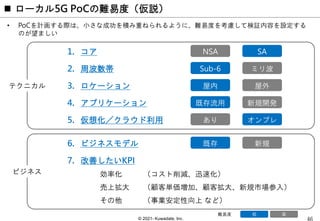

© 2021- Kuwadate, Inc.  ローカル5G PoCの難易度（仮説） • PoCを計画する際は、小さな成功を積み重ねられるように、難易度を考慮して検証内容を設定する のが望ましい 5．仮想化／クラウド利用 NSA SA Sub-6 ミリ波 屋内 屋外 既存流用 新規開発 あり オンプレ 1．コア 2．周波数帯 3．ロケーション 4．アプリケーション 7．改善したいKPI 効率化 （コスト削減、迅速化） 売上拡大 （顧客単価増加、顧客拡大、新規市場参入） その他 （事業安定性向上 など） 既存 新規 6．ビジネスモデル テクニカル ビジネス 低 高 難易度

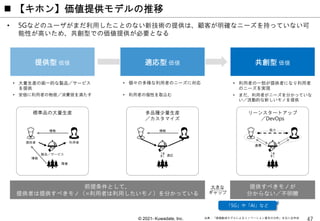

© 2021- Kuwadate, Inc. 多品種少量生産 ／カスタマイズ リーンスタートアップ ／DevOps 標準品の大量生産  【キホン】価値提供モデルの推移 • 5Gなどのユーザがまだ利用したことのない新技術の提供は、顧客が明確なニーズを持っていない可 能性が高いため、共創型での価値提供が必要となる 提供型 価値 提供者 利用者 製品／サービス 環境 情報 情報 連携 協力 情報 適応 • 大量生産の画一的な製品／サービス を提供 • 安価に利用者の物欲／消費欲を満たす • 利用者の一部が提供者になり利用者 のニーズを実現 • まだ、利用者がニーズを分かっていな い／流動的な新しいモノを提供 • 個々の多様な利用者のニーズに対応 • 利用者の個性を取込む 出典：「価値創成モデルによるイノベーション普及の分析」を元に企作成 適応型 価値 共創型 価値 前提条件として、 提供者は提供すべきモノ（=利用者は利用したいモノ）を分かっている 提供すべきモノが 分からない／不明瞭 大きな ギャップ 「5G」や「AI」など
© 2021- Kuwadate, Inc.  新規アプリケーションの開発プロセス • 顧客起点／協創を実現するために、デザイン思考、リーンスタートアップ方式、アジャイル開発、 DevOpsなどの新規アプリケーション開発の手法が活用され、0→1のハードルを下げている 出典：Gartner IT Symposium 2016 アジャイル開発などの開発手法の活 用、開発と運用を組織的／業務的に連 携などを前提に、対象のソフトウェア ／システムの価値を高め、ビジネス価 値を確実／迅速にデリバリする方法 DevOps ユーザの話を聞くなどユーザ視点で問題を発見 し、ソリューションをプロトタイピングし有効 性を測定／改善することで、ユーザの求める真 のソリューションをデザインする方法 失敗することを前提に、リソースを使い切る前 にうまく製品化できるプランを見つけため、実 用最小限の製品（MVP）を見極め、構築→計 測→学習のループを回し改良する方法 デザイン思考 リーンスタートアップ方式 ソフトウェア開発において、体制／プロセス／ 開発ツールなどを工夫し、反復（イテレーショ ン）と呼ばれる短期間の開発期間を繰り返し、 継続的に改良された製品を提供する方法 アジャイル開発
© 2021- Kuwadate, Inc.  科学されている新規事業／サービス開発手法 • シリコンバレーのスタートアップ等の取組から、顧客起点の効果的／効率的な新規事業開発手法が 開発されており、スタートアップだけでなく、既存企業の新規事業開発にも有効とされる 参考図書 スタートアップ・マニュアル ベンチャー創業から大企業の新事業立ち上げまで 事業立ち上げに際して常に手元に置いて参照す るガイドブック。本書は勘や運からではなく現 場で起きていることを仮説検証による科学的ア プローチで、マニュアルという本の性質どお り、Step by Stepで解決へと導く。 ウェブ／モバイルアプリによる事業だけでな く、リアルの事業も考慮されている。 バリュー・プロポジション・デザイン 顧客が欲しがる製品やサービスを創る スタートアップ・マニュアル 「自分が売りたい商品」ではなく、「顧客が欲 しがる商品」をするためのフレームワーク 「Value Proposition Canvas」を理解。 「価値創造のパターン」を目に見えるようにす ることで、顧客にとってなにより大切な、やる べき仕事、ペイン(痛み)、ゲイン(利得)をズバ リと解決するような提案が顧客にできるように なる。 ビジネスモデル・ジェネレーション ビジネスモデル設計書 ビジネスモデルを9つの要素に分解すること で、深いレベルで顧客、販売チャネル、パート ナー、収入の流れ、原価構造などが理解でき る。 一般的なパターンを、豊富な事例を元に、グ ラッフィクを用いて詳細に解説。ビジネスモデ ルの理解、設計、実行を系統的に学ぶことがで きる。
© 2021- Kuwadate, Inc.
