第1回 ネットワーク図について語る会 2015-08-27
- 1.
- 2.
- 3. ネットワークエンジニアさんに質問です。 想像して下さい！ 2 自分がIPネットワークを作ったり設計したりして、 他の人にそ の ネッ ト ワ ー ク を 説明す る 時 、 ど ん な 資 料 を 使 い ま す か ？

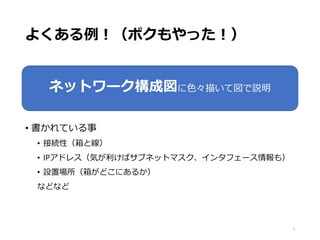

- 4. よくある例！（ボクもやった！） • 書かれている事 • 接続性（箱と線） •IPアドレス（気が利けばサブネットマスク、インタフェース情報も） • 設置場所（箱がどこにあるか） などなど 3 ネットワーク構成図に色々描いて図で説明
- 5.
- 6.

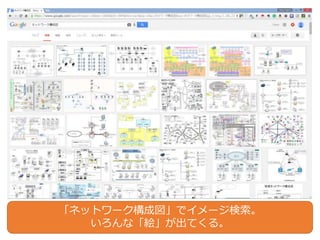

- 7.

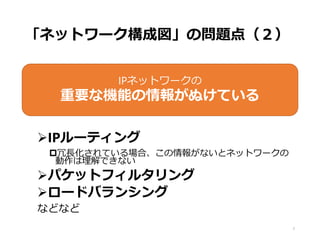

- 8.

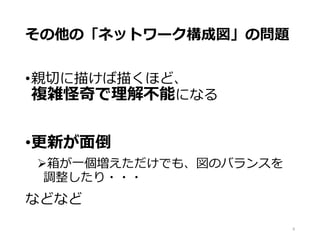

- 9.

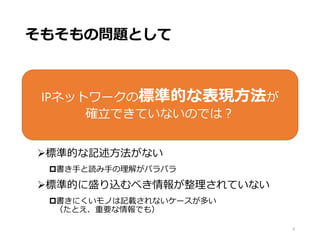

- 10.

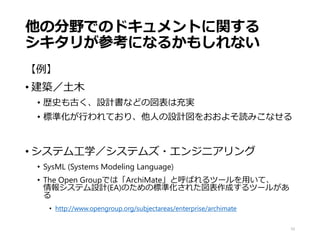

- 11. 他の分野でのドキュメントに関する シキタリが参考になるかもしれない 【例】 • 建築／土木 • 歴史も古く、設計書などの図表は充実 •標準化が行われており、他人の設計図をおおよそ読みこなせる • システム工学／システムズ・エンジニアリング • SysML (Systems Modeling Language) • The Open Groupでは「ArchiMate」と呼ばれるツールを用いて、 情報システム設計(EA)のための標準化された図表作成するツールがあ る • http://www.opengroup.org/subjectareas/enterprise/archimate 10
- 12.
- 13. プロジェクトの目的とスコープ • 目的 事業者の通信ネットワークの運用管理の効率を向上させる ネットワーク構成図の在り方を検討する • スコープ 自組織で保有／運用している通信ネットワークの構成を ドキュメント化する際に利用できる図面 事業者が通信ネットワークを運用管理する際に利用／必要となるもの 将来の運用自動化も想定 Outof Scope 調査を目的として、ユーザがネットワークに関する情報（例 フルルート等）を 元に、構成を推定するために作成する図 • The InternetのISP接続構成の図、など 12

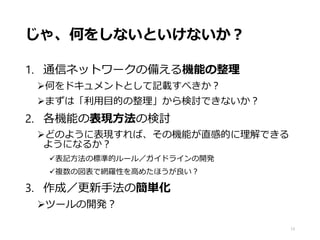

- 14.

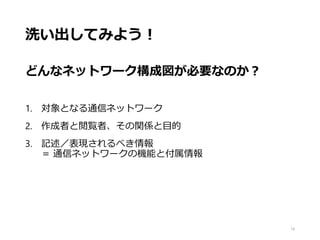

- 15. 洗い出してみよう！ どんなネットワーク構成図が必要なのか？ 1. 対象となる通信ネットワーク 2. 作成者と閲覧者、その関係と目的 3.記述／表現されるべき情報 ＝ 通信ネットワークの機能と付属情報 14

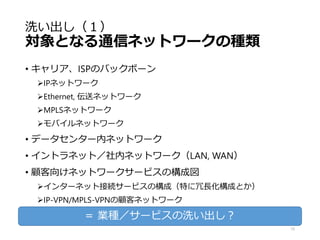

- 16. 洗い出し（１） 対象となる通信ネットワークの種類 • キャリア、ISPのバックボーン IPネットワーク Ethernet, 伝送ネットワーク MPLSネットワーク モバイルネットワーク •データセンター内ネットワーク • イントラネット／社内ネットワーク（LAN, WAN） • 顧客向けネットワークサービスの構成図 インターネット接続サービスの構成（特に冗長化構成とか） IP-VPN/MPLS-VPNの顧客ネットワーク 15 ＝ 業種／サービスの洗い出し？

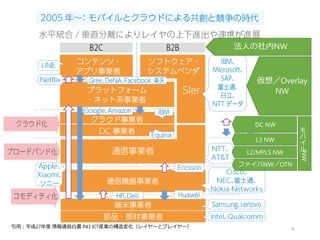

- 17. 16 引用：平成27年度 情報通信白書 P43ICT産業の構造変化（レイヤーとプレイヤー） 法人の社内NW 仮想／Overlay NW DC NW L3 NW L2/MPLS NW ファイバNW／OTN モ バ イ ル NW

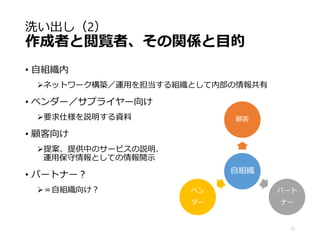

- 18. 洗い出し（2） 作成者と閲覧者、その関係と目的 • 自組織内 ネットワーク構築／運用を担当する組織として内部の情報共有 • ベンダー／サプライヤー向け 要求仕様を説明する資料 •顧客向け 提案、提供中のサービスの説明、 運用保守情報としての情報開示 • パートナー？ ＝自組織向け？ 17 自組織 顧客 パート ナー ベン ダー

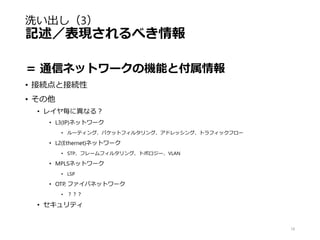

- 19. 洗い出し（3） 記述／表現されるべき情報 ＝ 通信ネットワークの機能と付属情報 • 接続点と接続性 •その他 • レイヤ毎に異なる？ • L3(IP)ネットワーク • ルーティング、パケットフィルタリング、アドレッシング、トラフィックフロー • L2(Ethernet)ネットワーク • STP、フレームフィルタリング、トポロジー、VLAN • MPLSネットワーク • LSP • OTP, ファイバネットワーク • ？？？ • セキュリティ 18

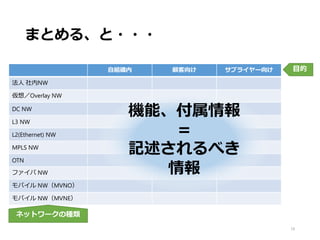

- 20. まとめる、と・・・ 自組織内 顧客向け サプライヤー向け 法人社内NW 仮想／Overlay NW DC NW L3 NW L2(Ethernet) NW MPLS NW OTN ファイバ NW モバイル NW（MVNO） モバイル NW（MVNE） 19 ネットワークの種類 目的 機能、付属情報 ＝ 記述されるべき 情報

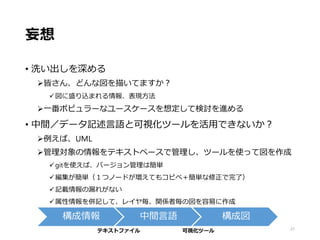

- 21. 3. 今後の進め方 What’s nextstep? 20
