1. Начать

2. №1
Что называют техническим рисунком?
Наглядные изображения, выполненные от руки и на глаз
А без точного соблюдения размеров предмета, но с
соблюдением пропорций
Наглядные изображения, выполненные при помощи
Б механических приспособлений.
Рисунок, выполненный чертёжными инструментами, без
В точного соблюдения размеров предмета, но с
соблюдением пропорций

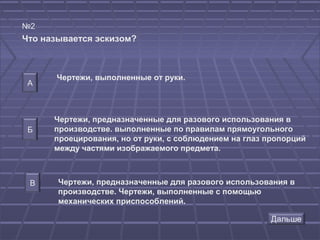

3. №2
Что называется эскизом?
Чертежи, выполненные от руки.
А
Чертежи, предназначенные для разового использования в
Б производстве. выполненные по правилам прямоугольного
проецирования, но от руки, с соблюдением на глаз пропорций
между частями изображаемого предмета.
В Чертежи, предназначенные для разового использования в
производстве. Чертежи, выполненные с помощью
механических приспособлений.

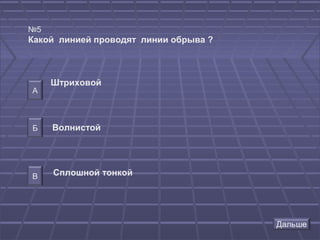

4. №5
Какой линией проводят линии обрыва ?
Штриховой
А
Б Волнистой
В Сплошной тонкой

5. №11
Какое проецирование называется параллельным?
Когда предмет параллелен плоскости.
А
Когда проецирующие лучи параллельны друг другу.
Б
В Когда проецирующие плоскости параллельны.

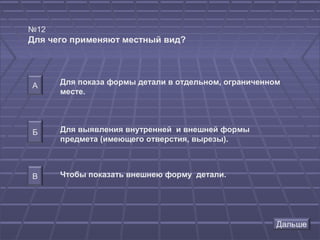

6. №12
Для чего применяют местный вид?
А Для показа формы детали в отдельном, ограниченном
месте.
Б Для выявления внутренней и внешней формы
предмета (имеющего отверстия, вырезы).
В Чтобы показать внешнею форму детали.

7. №14
Что такое ось проекций?
Линия пересечения плоскостей проекций.
А
Линия пересекающая проекцию.
Б
Линия пересечения двух проекций.
В

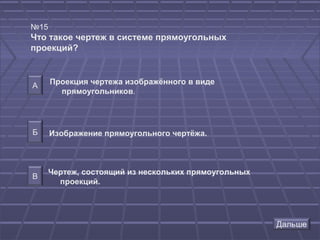

8. №15
Что такое чертеж в системе прямоугольных
проекций?
А Проекция чертежа изображённого в виде
прямоугольников.
Б Изображение прямоугольного чертёжа.
Чертеж, состоящий из нескольких прямоугольных
В
проекций.

9. №16
Вид - ?
А Изображение предмета.
Б Изображение обращённой к наблюдателю видимой части
предмета.
В Изображение проекции.

10. №17
Что мы называем видом сверху - ?
А Изображение, полученное на горизонтальной
плоскости проекции.
Изображение, полученное на фронтальной плоскости
Б проекции.
В
Изображение, полученное на профильной плоскости
проекции.

11. Еще раз

12. Дальше
