下記のしすなま!録画と併せてご覧ください。資料・録画の内容は生放送時点のものです。 第35回「VMwareとIBMが話す CAD on VDI」(2014/03/27) <出演①> 菊本 洋司 様 ヴイエムウェア(株) システムズエンジニアリング本部 End User Computing シニアスペシャリスト <出演②> 近藤 哲司 日本アイ・ビー・エム(株) x/Pureセールス事業部 テクニカル・セールス <出演③> 東根作 成英 日本アイ・ビー・エム(株) システムズ & テクノロジー・エバンジェリスト http://www.ustream.tv/recorded/45414181

1. © 2014 VMware Inc. All rights reserved.
しすなま！第35回
VMwareとIBMが話す CAD on VDI

2. APPS
2010
この年、非 Windows アプリが
Windows アプリを上回った
DEVICES
52%
従業員が複数のデバイスを
携⾏する割合

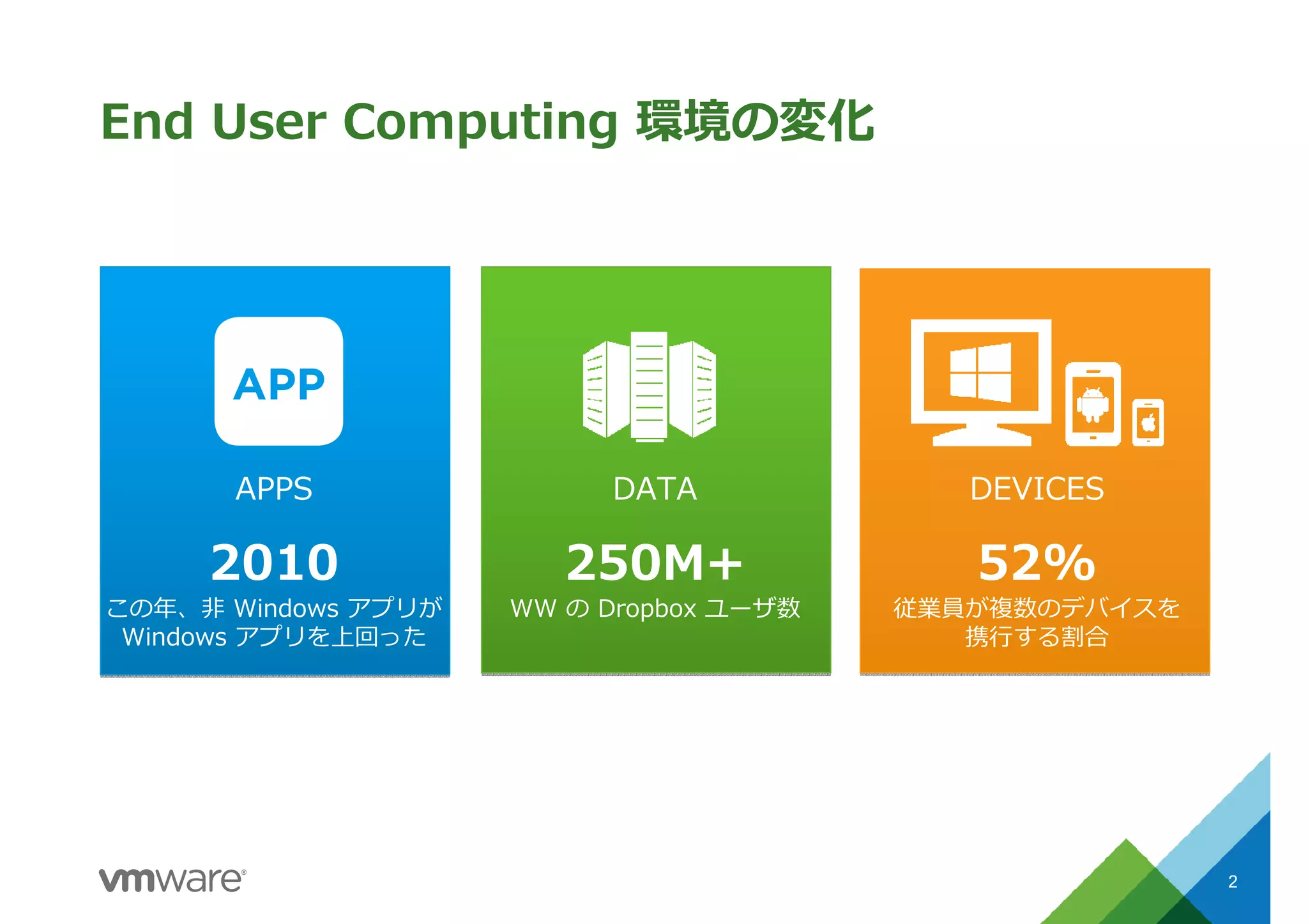

End User Computing 環境の変化
DATA
250M+
WW の Dropbox ユーザ数
2

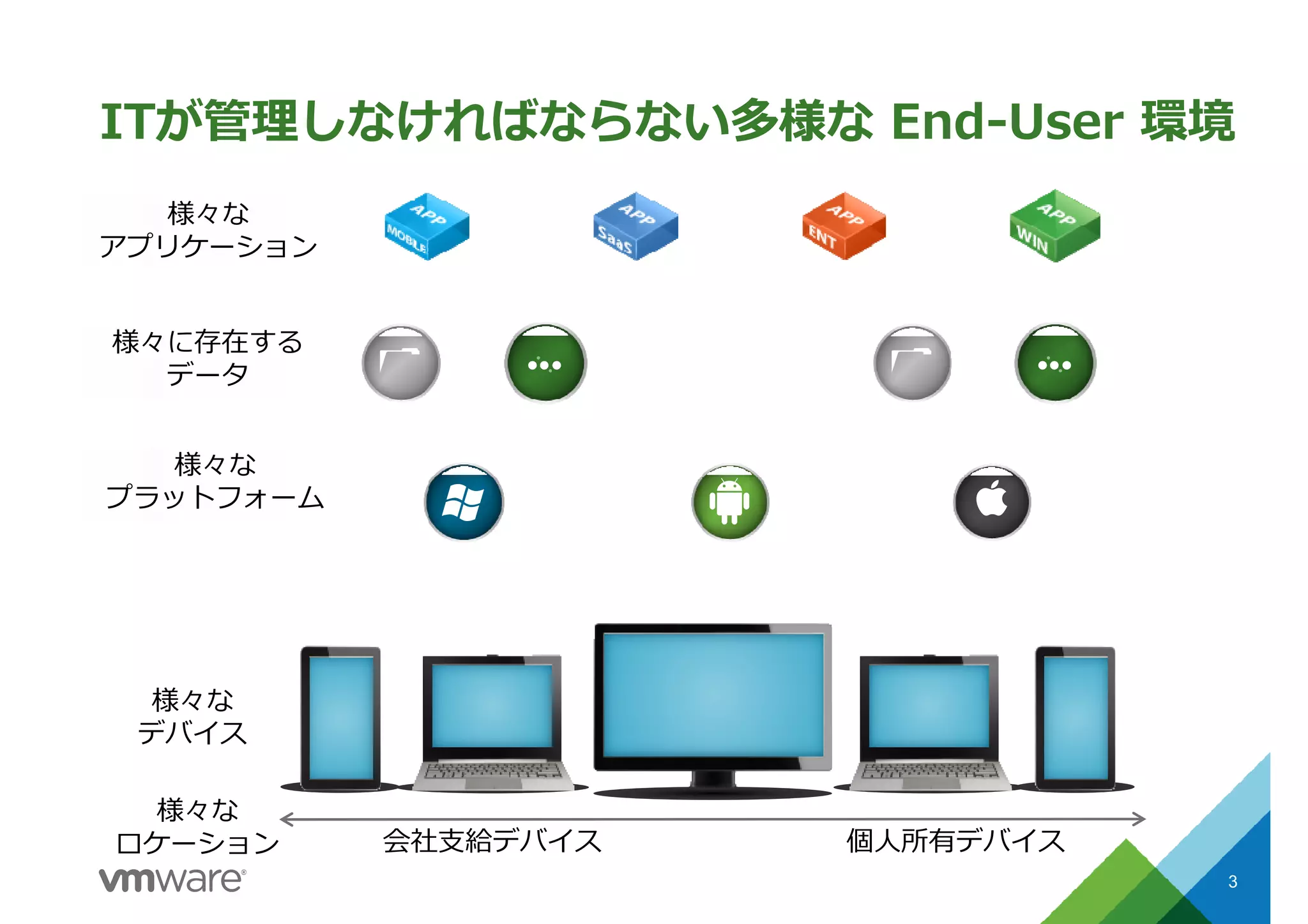

3. ITが管理しなければならない多様な End-User 環境
3
個人所有デバイス会社支給デバイス
様々な
アプリケーション
様々な
プラットフォーム
様々に存在する
データ
様々な
デバイス
様々な
ロケーション

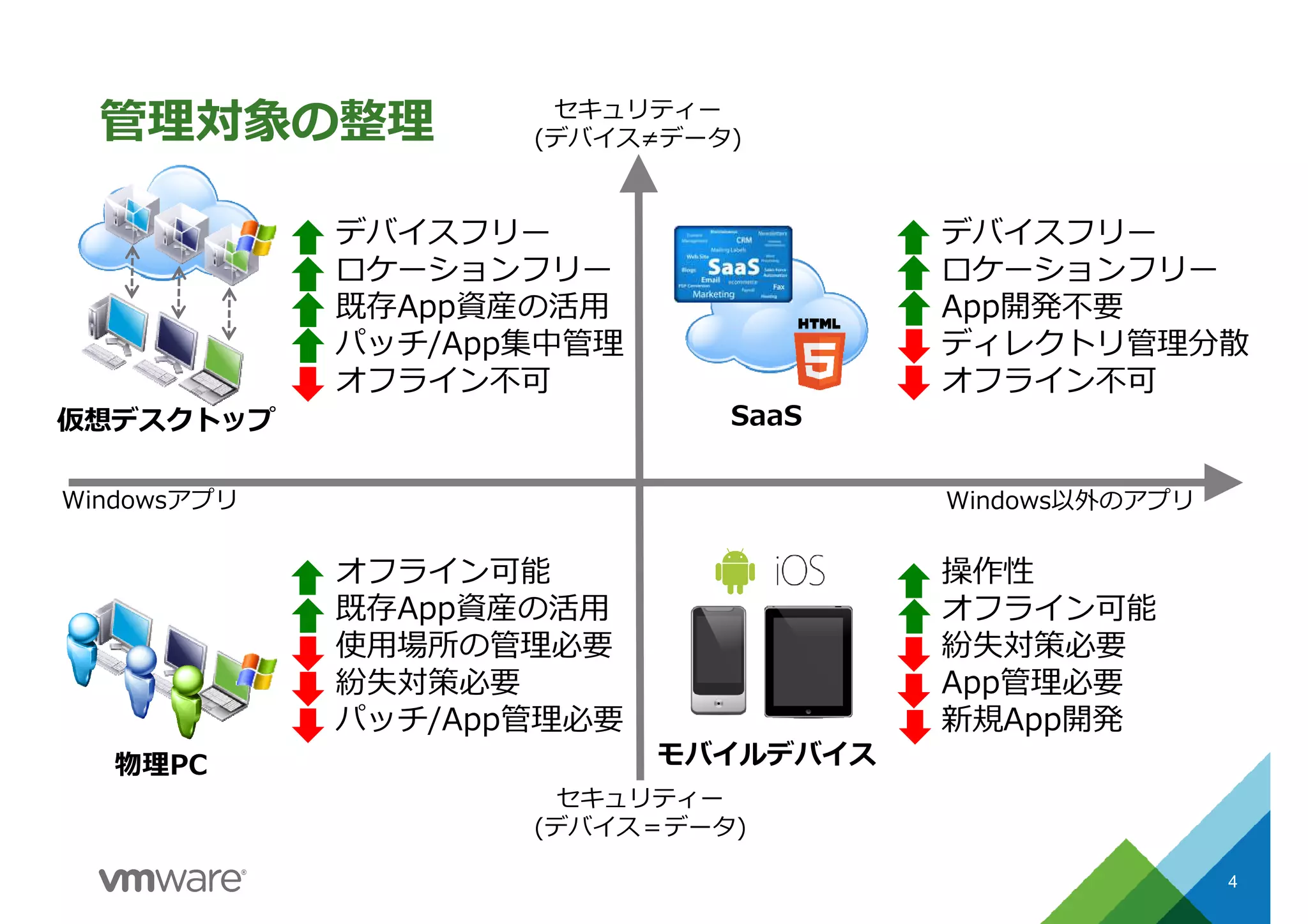

4. 管理対象の整理
4
Windowsアプリ
セキュリティー
(デバイス≠データ)
Windows以外のアプリ
オフライン可能
既存App資産の活用
使⽤場所の管理必要
紛失対策必要
パッチ/App管理必要
物理PC
仮想デスクトップ SaaS
デバイスフリー
ロケーションフリー
既存App資産の活用
パッチ/App集中管理
オフライン不可
デバイスフリー
ロケーションフリー
App開発不要
ディレクトリ管理分散
オフライン不可
モバイルデバイス
操作性
オフライン可能
紛失対策必要
App管理必要
新規App開発
セキュリティー
(デバイス＝データ)

5. ローカルデバイスを
レイヤリングしたイメージ
を⽤いて集中管理
マルチデバイス向けの
ワークスペースを
ITサービスとして提供

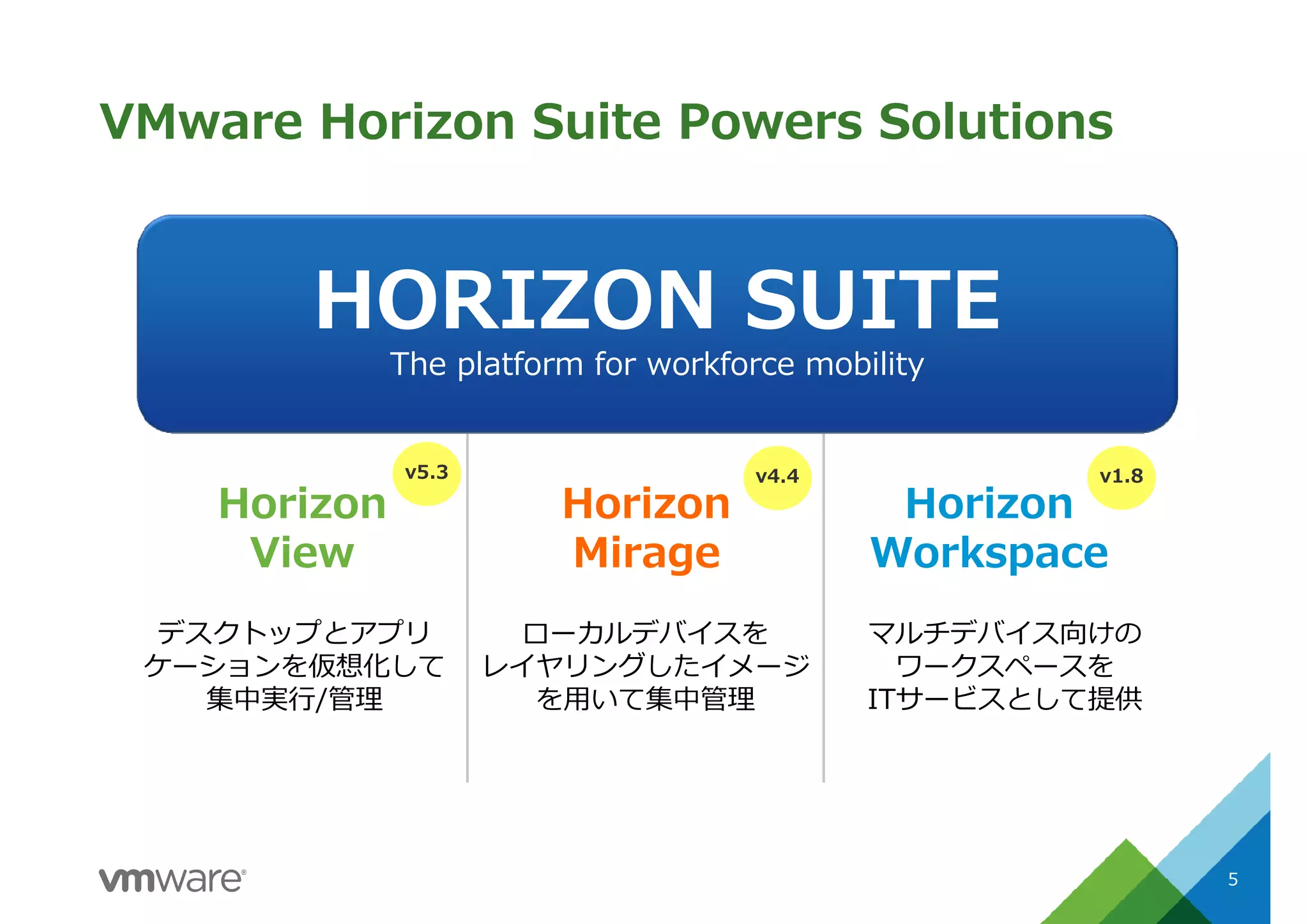

VMware Horizon Suite Powers Solutions
HORIZON SUITE
The platform for workforce mobility
Horizon
View
Horizon
Mirage
Horizon
Workspace
デスクトップとアプリ
ケーションを仮想化して
集中実⾏/管理
v5.3 v4.4 v1.8
5

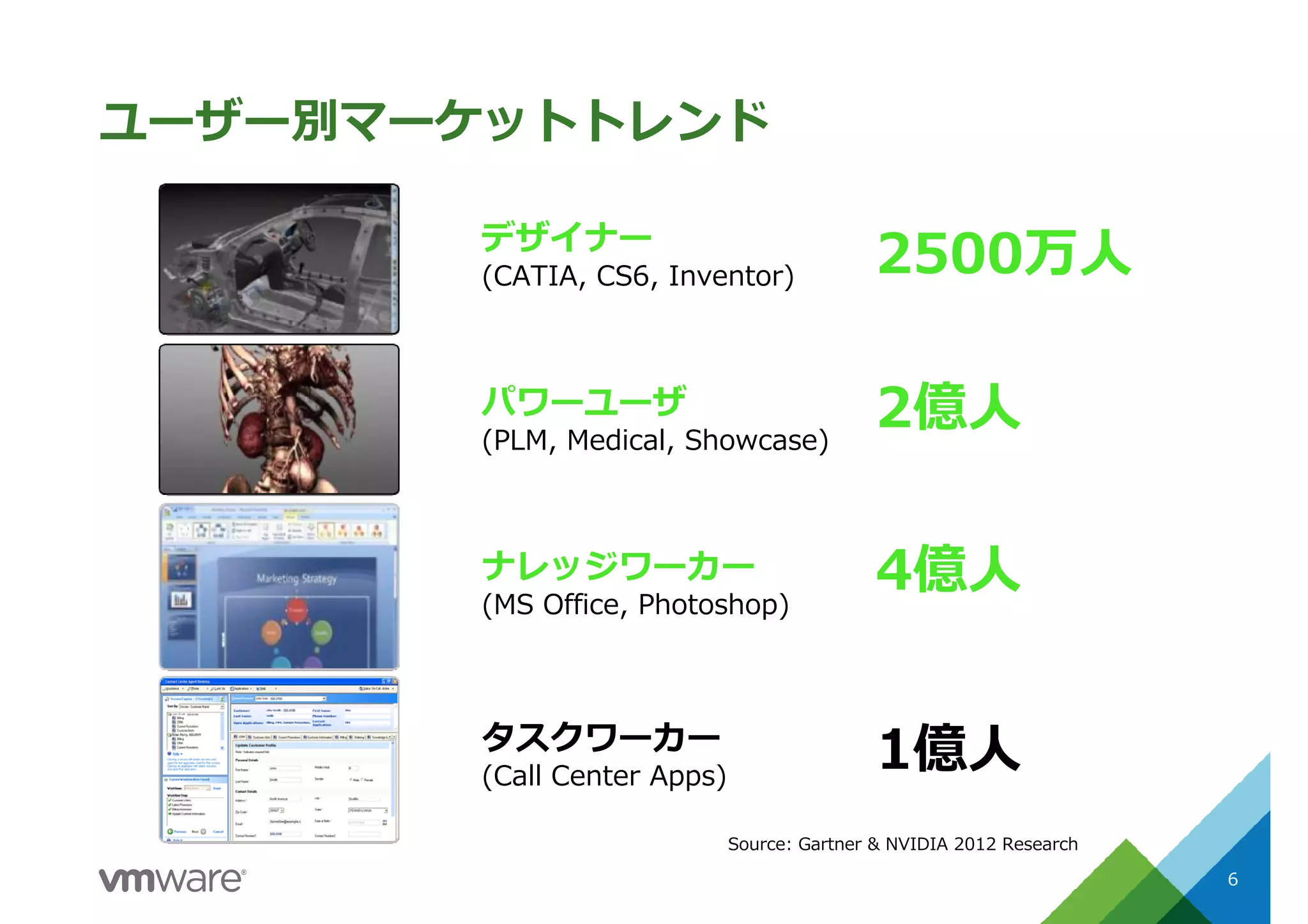

6. ユーザー別マーケットトレンド
6
デザイナー
(CATIA, CS6, Inventor) 2500万人
パワーユーザ
(PLM, Medical, Showcase)
2億人
タスクワーカー
(Call Center Apps)
1億人
ナレッジワーカー
(MS Office, Photoshop)
4億人
Source: Gartner & NVIDIA 2012 Research

7. お客様の 3D CAD を取り巻く環境
IT コストの削減
– CAPEX
– OPEX
IT リソースの有効活用
グローバル化
– 海外拠点での設計
セキュリティの強化
– 知的財産の保護
サプライヤや関連会社との連携
– 3D データの共有
ワークスタイルの変革
– モバイル、タブレットの利⽤
7

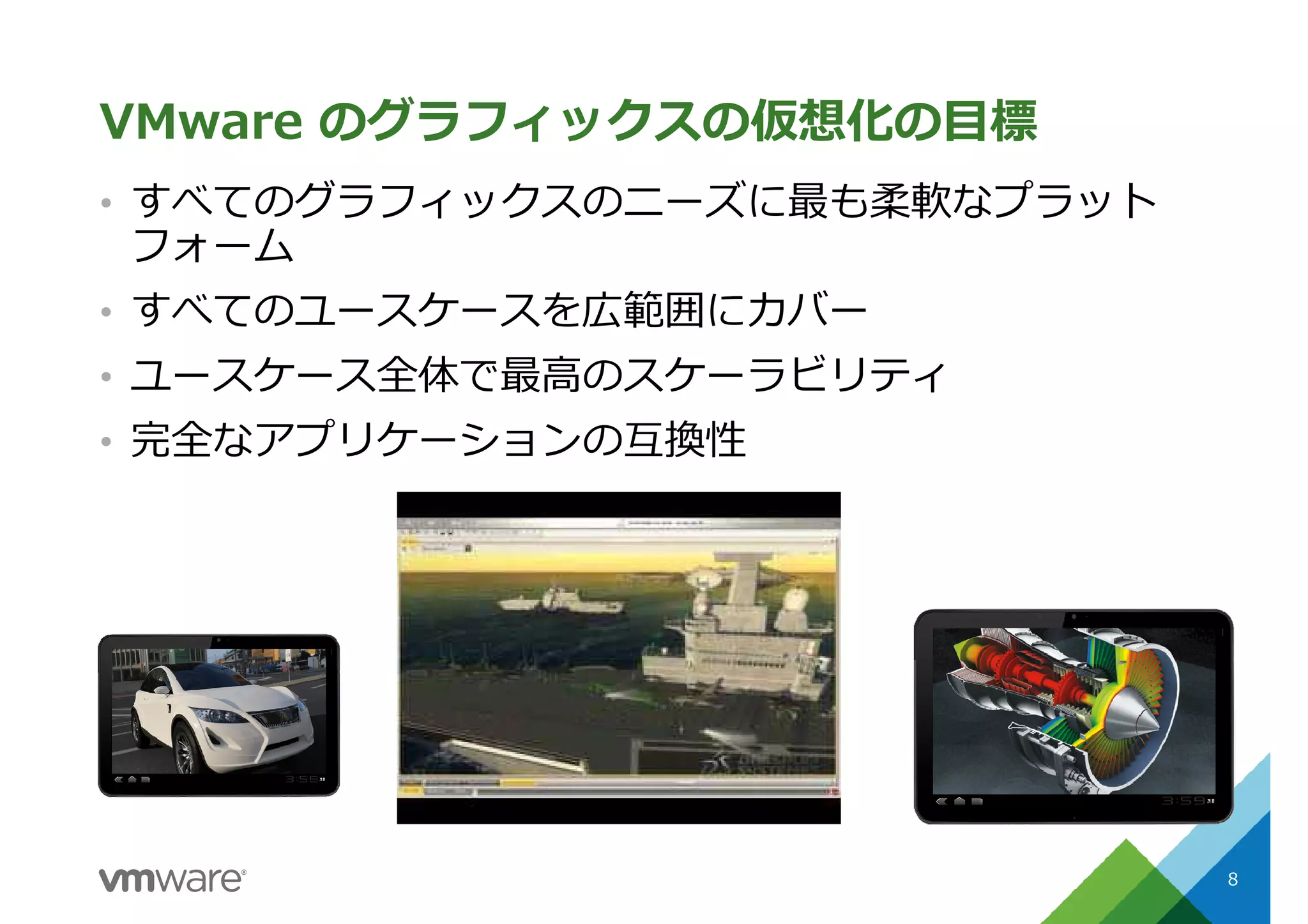

8. VMware のグラフィックスの仮想化の目標
• すべてのグラフィックスのニーズに最も柔軟なプラット
フォーム
• すべてのユースケースを広範囲にカバー
• ユースケース全体で最高のスケーラビリティ
• 完全なアプリケーションの互換性
8

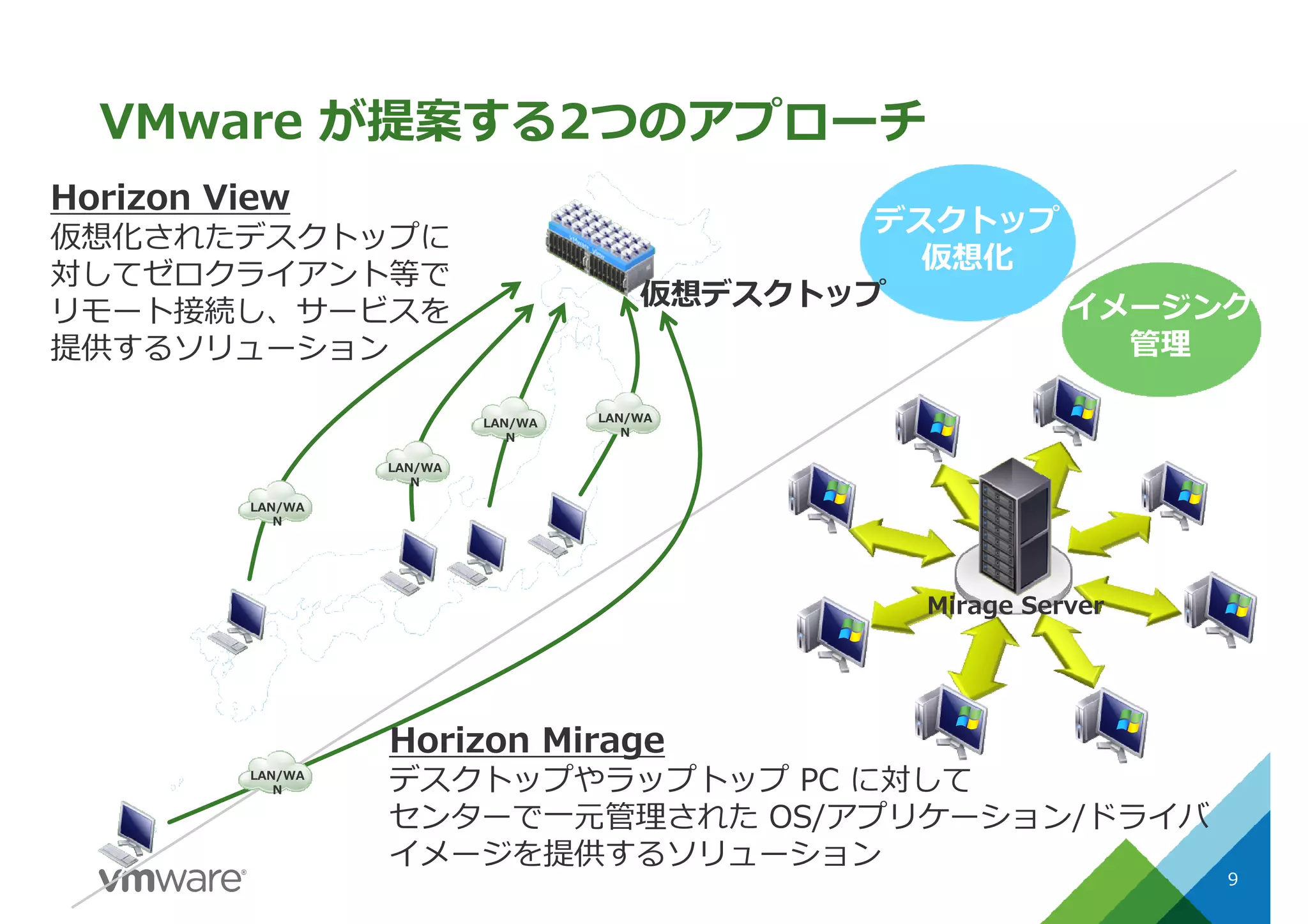

9. VMware が提案する2つのアプローチ
9
Horizon View
仮想化されたデスクトップに
対してゼロクライアント等で
リモート接続し、サービスを
提供するソリューション
LAN/WA
N
LAN/WA
N
LAN/WA
N
LAN/WA
N
LAN/WA
N
Horizon Mirage
デスクトップやラップトップ PC に対して
センターで⼀元管理された OS/アプリケーション/ドライバ
イメージを提供するソリューション
Mirage Server
デスクトップ
仮想化
イメージング
管理
仮想デスクトップ

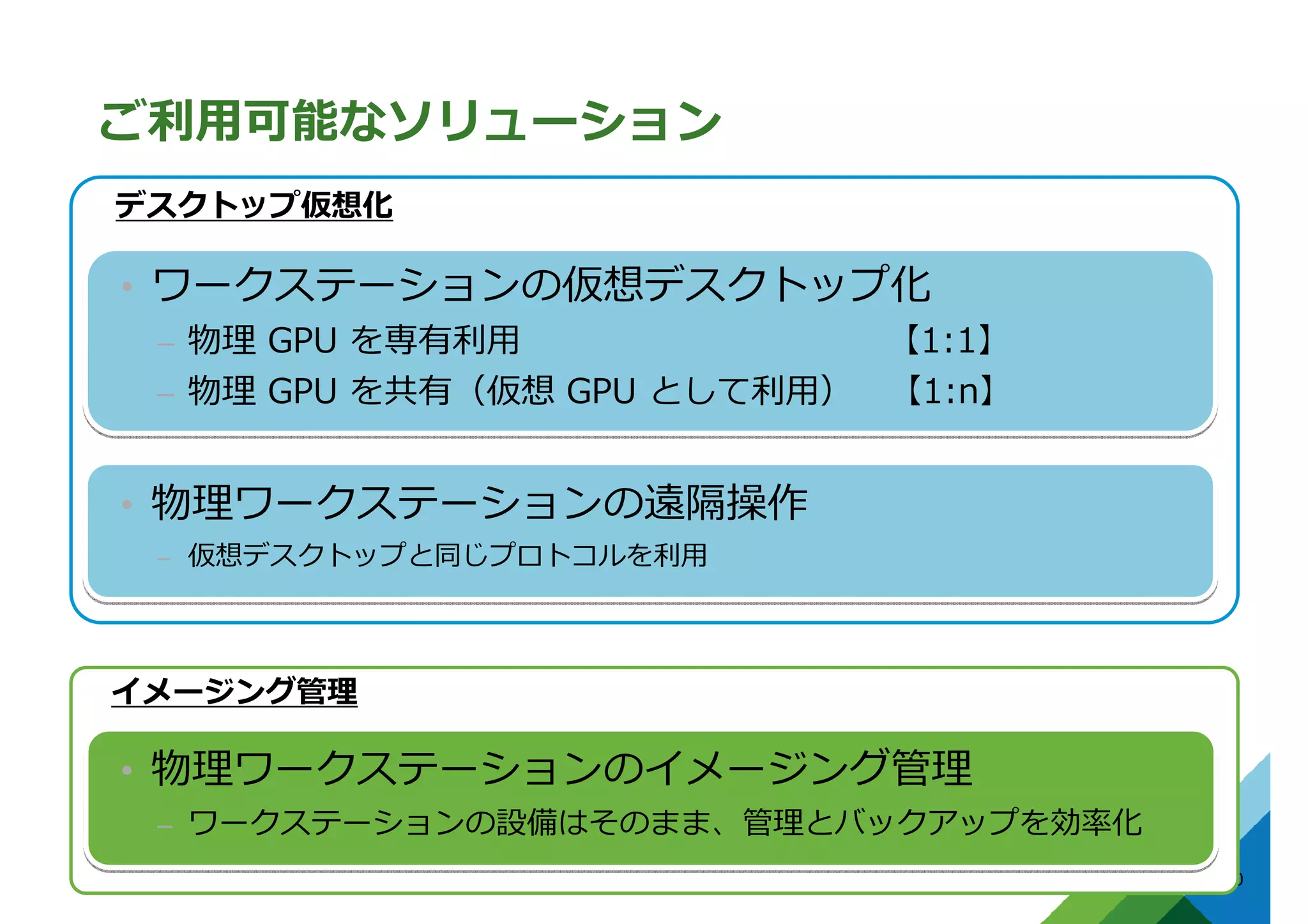

10. ご利⽤可能なソリューション
10
イメージング管理
デスクトップ仮想化
• ワークステーションの仮想デスクトップ化
– 物理 GPU を専有利⽤ 【1:1】
– 物理 GPU を共有（仮想 GPU として利⽤） 【1:n】
• 物理ワークステーションの遠隔操作
– 仮想デスクトップと同じプロトコルを利⽤
• 物理ワークステーションのイメージング管理
– ワークステーションの設備はそのまま、管理とバックアップを効率化

11. VMware の 3D 仮想デスクトップソリューション
11
vSGA
--VRAM ++ VRAM
vSGA
--VRAM ++ VRAM
タスク
ワーカー
ナレッジ
ワーカー
パワー
ユーザー
デザイナー
画質
双方向性
コスト
2D/ 3D
DirectX 9DirectX 9
DiagnosticsDiagnostics
5MP Screens5MP Screens
Oil & GasOil & Gas
OpenGL 2.1OpenGL 2.1
Dual MonitorsDual Monitors
AeroAero
1080p1080p
EngineeringEngineering
++Users per GPU -
ヘビーユーザー
複数アプリケーション
ライトユーザー
少数アプリケーション
vDGA
GPU PCI
パススルー
vDGA
GPU PCI
パススルー
ヘビーユーザー
ネイティブドライバー
Soft 3DSoft 3D
CUDACUDA
DirectX 10,11DirectX 10,11
OpenGL 3 & 4OpenGL 3 & 4

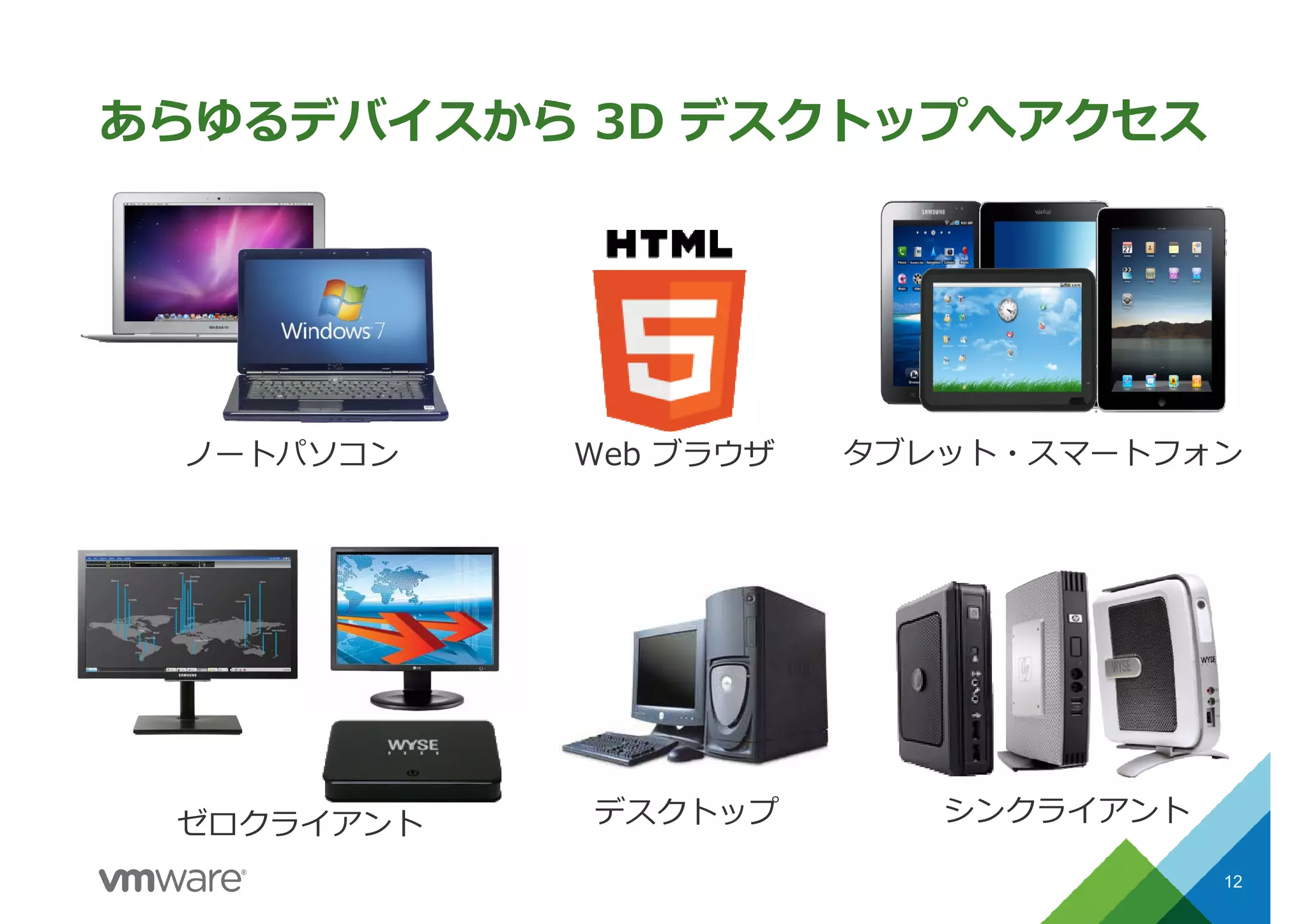

12. あらゆるデバイスから 3D デスクトップへアクセス
12
タブレット・スマートフォンノートパソコン
シンクライアントゼロクライアント デスクトップ
Web ブラウザ

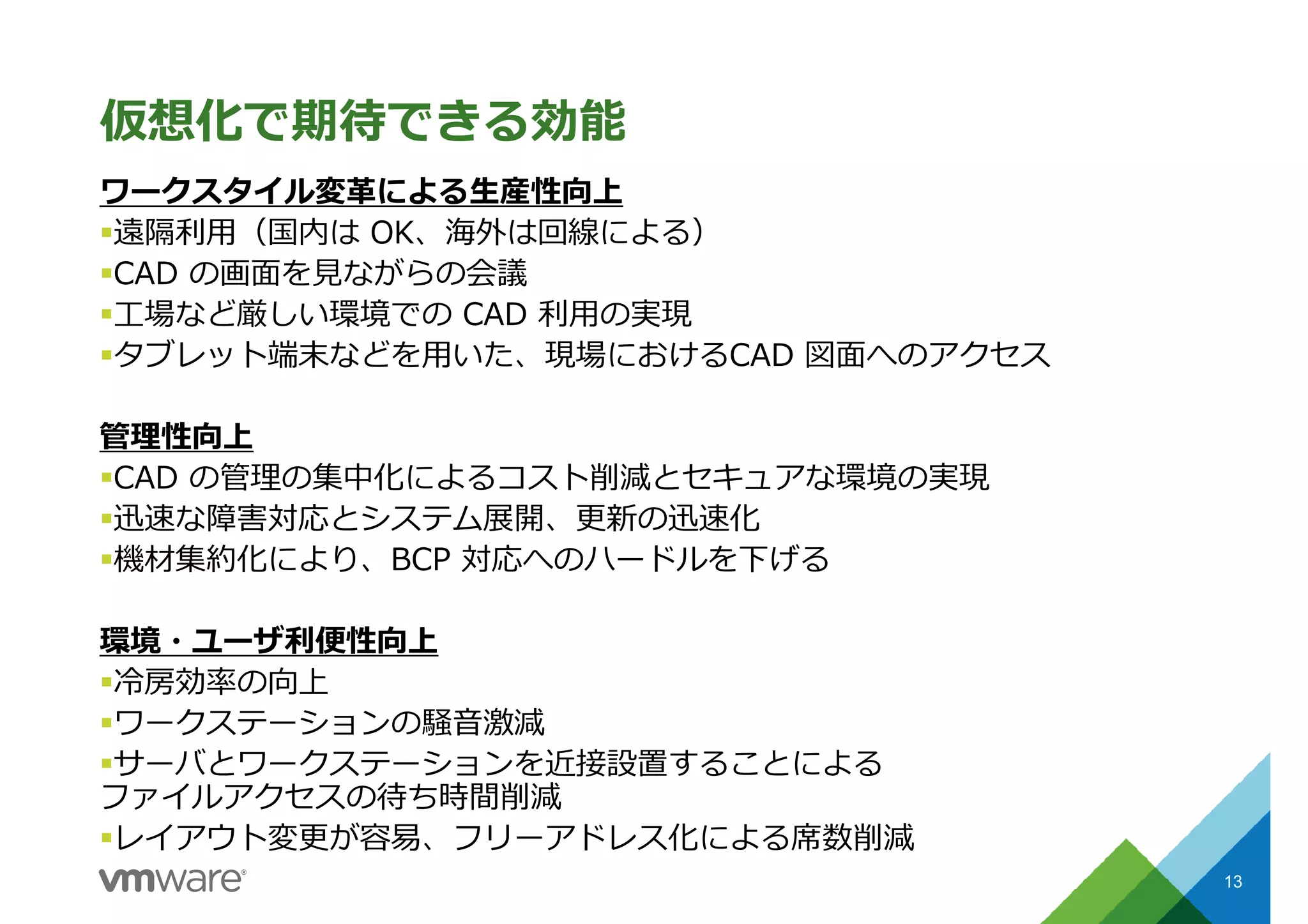

13. 仮想化で期待できる効能
13
ワークスタイル変革による生産性向上
遠隔利⽤（国内は OK、海外は回線による）
CAD の画⾯を⾒ながらの会議
工場など厳しい環境での CAD 利⽤の実現
タブレット端末などを用いた、現場におけるCAD 図面へのアクセス
管理性向上
CAD の管理の集中化によるコスト削減とセキュアな環境の実現
迅速な障害対応とシステム展開、更新の迅速化
機材集約化により、BCP 対応へのハードルを下げる
環境・ユーザ利便性向上
冷房効率の向上
ワークステーションの騒音激減
サーバとワークステーションを近接設置することによる
ファイルアクセスの待ち時間削減
レイアウト変更が容易、フリーアドレス化による席数削減

14. 補足資料補足資料補足資料補足資料
Soft 3D方式

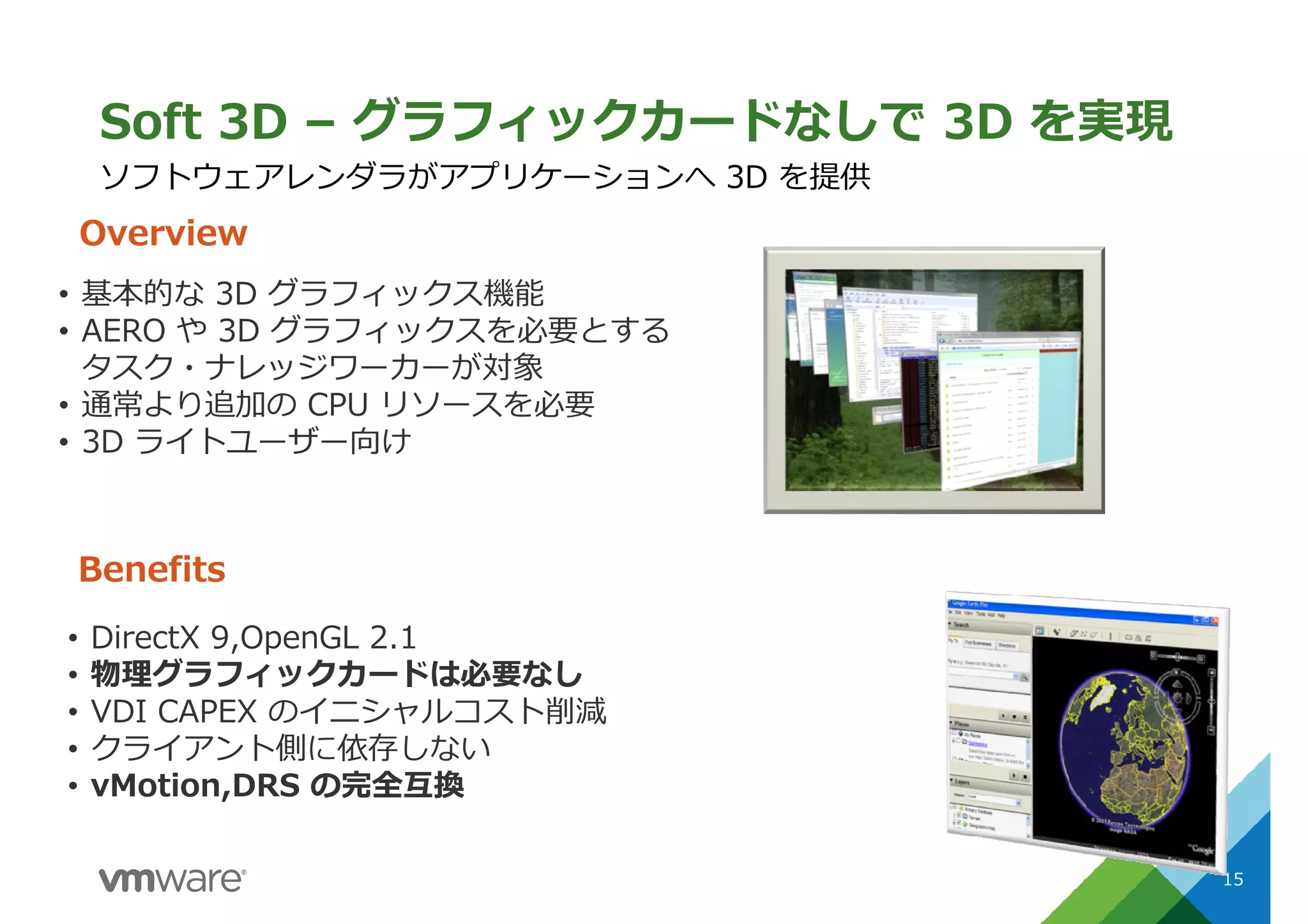

15. Soft 3D – グラフィックカードなしで 3D を実現
15
ソフトウェアレンダラがアプリケーションへ 3D を提供
Overview
Benefits
• 基本的な 3D グラフィックス機能
• AERO や 3D グラフィックスを必要とする
タスク・ナレッジワーカーが対象
• 通常より追加の CPU リソースを必要
• 3D ライトユーザー向け
• DirectX 9,OpenGL 2.1
• 物理グラフィックカードは必要なし
• VDI CAPEX のイニシャルコスト削減
• クライアント側に依存しない
• vMotion,DRS の完全互換

16. 補足資料補足資料補足資料補足資料
ｖSGA方式

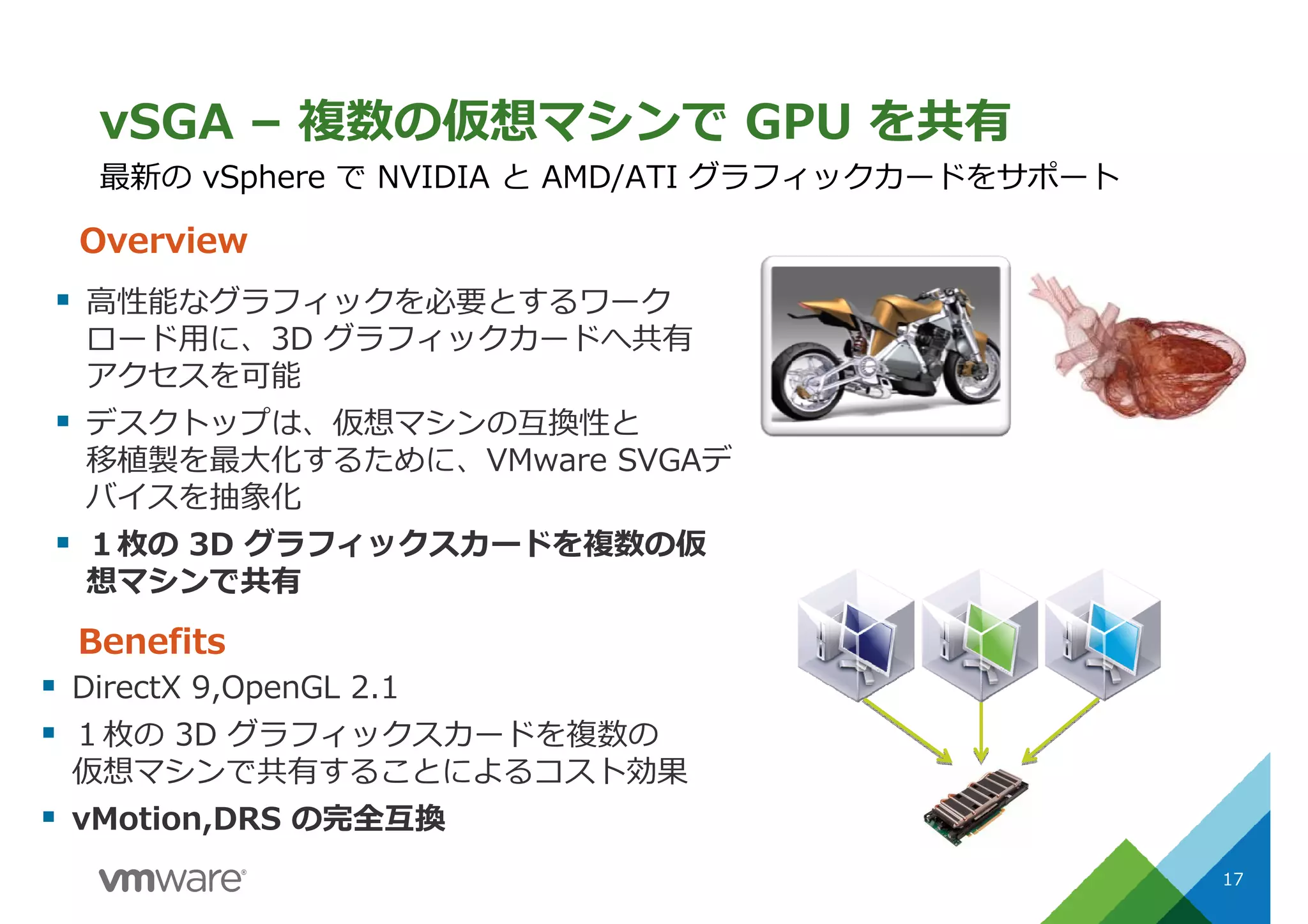

17. vSGA – 複数の仮想マシンで GPU を共有
17
最新の vSphere で NVIDIA と AMD/ATI グラフィックカードをサポート
Overview
Benefits
高性能なグラフィックを必要とするワーク
ロード用に、3D グラフィックカードへ共有
アクセスを可能
デスクトップは、仮想マシンの互換性と
移植製を最大化するために、VMware SVGAデ
バイスを抽象化
１枚の 3D グラフィックスカードを複数の仮
想マシンで共有
DirectX 9,OpenGL 2.1
１枚の 3D グラフィックスカードを複数の
仮想マシンで共有することによるコスト効果
vMotion,DRS の完全互換

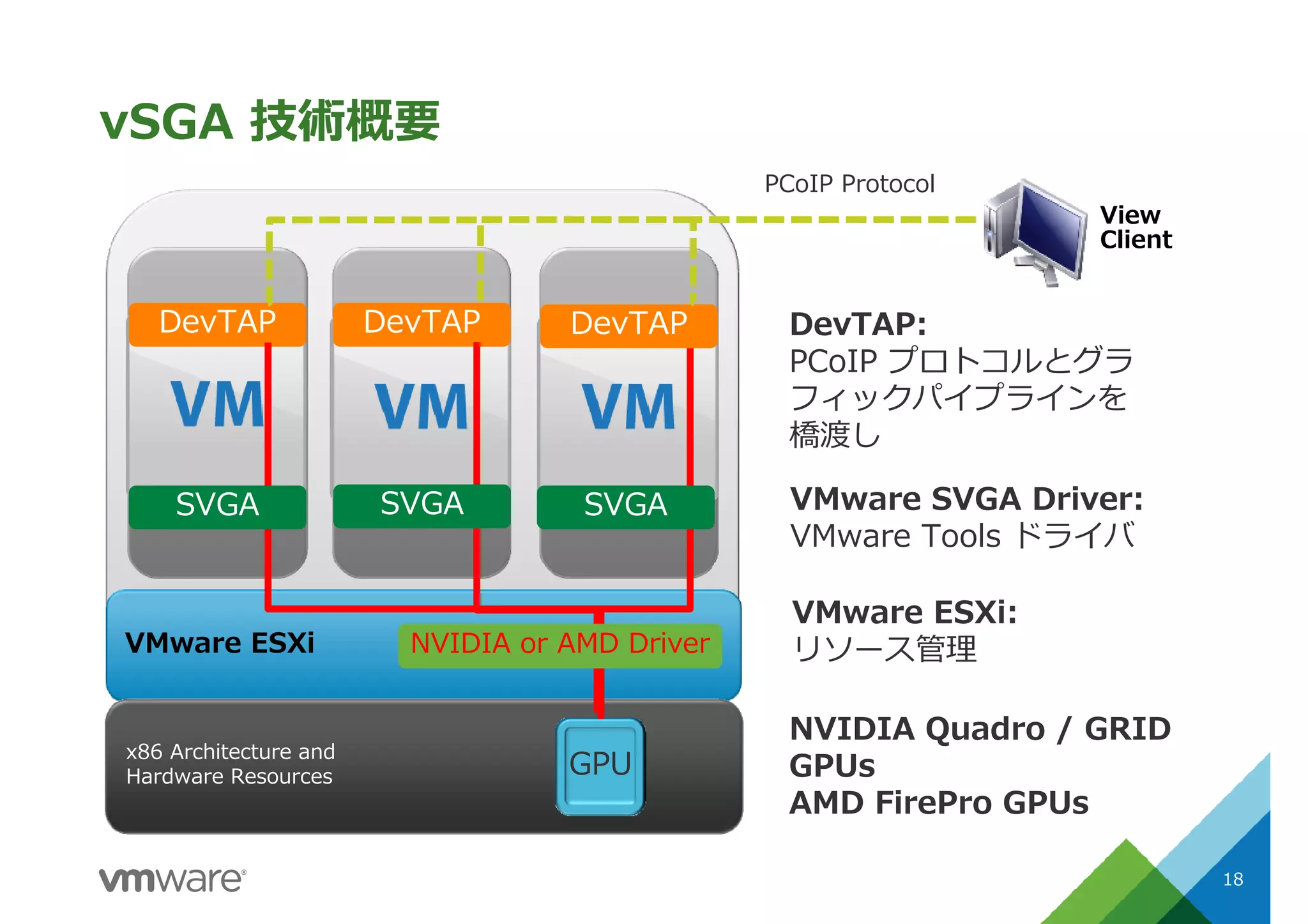

18. vSGA 技術概要
18
VMware ESXi
x86 Architecture and
Hardware Resources
DevTAPDevTAPDevTAP
GPU
View
Client
SVGA SVGA
NVIDIA Quadro / GRID
GPUs
AMD FirePro GPUs
VMware ESXi:
リソース管理
VMware SVGA Driver:
VMware Tools ドライバ
DevTAP:
PCoIP プロトコルとグラ
フィックパイプラインを
橋渡し
NVIDIA or AMD Driver
SVGA
PCoIP Protocol

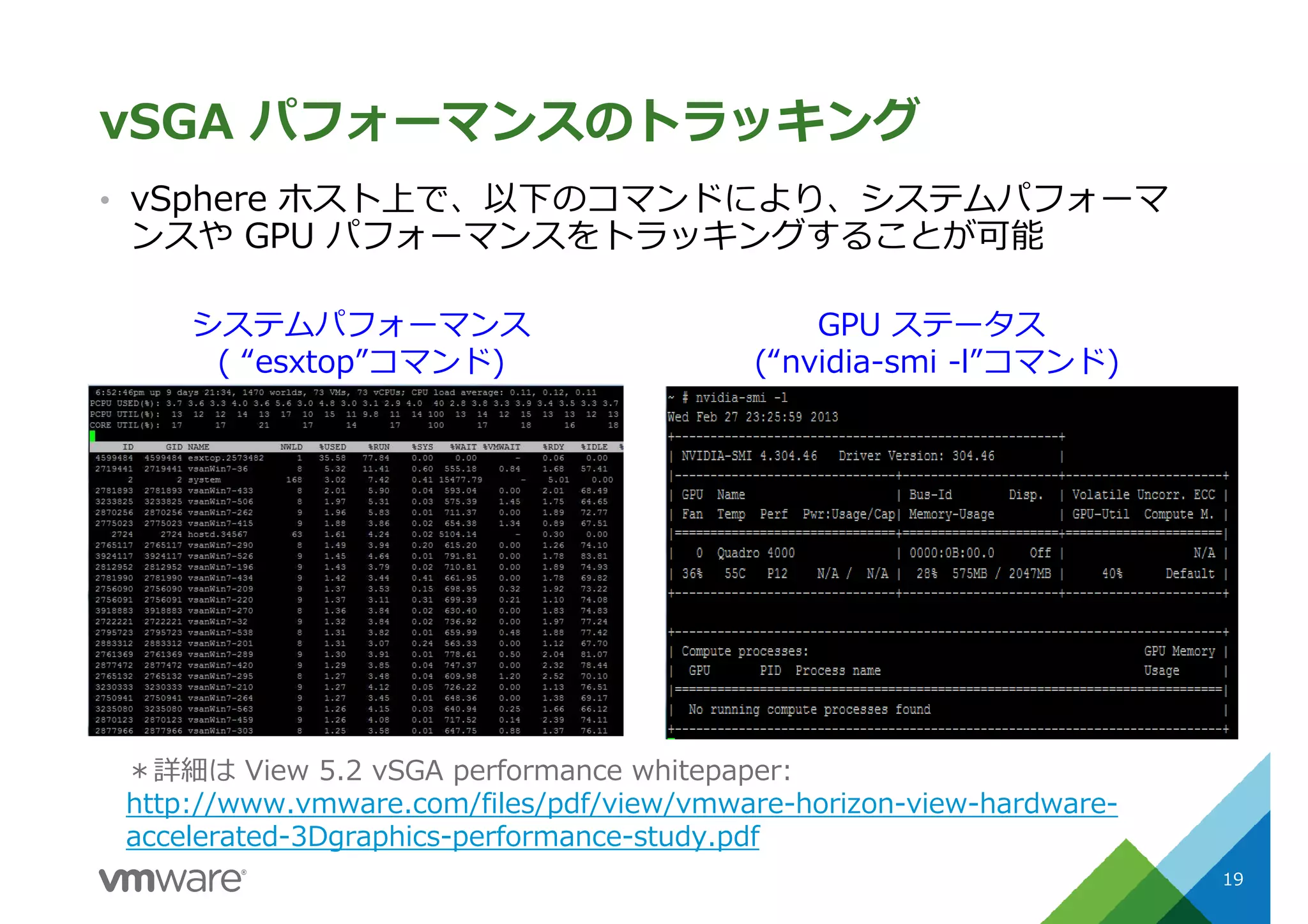

19. vSGA パフォーマンスのトラッキング
• vSphere ホスト上で、以下のコマンドにより、システムパフォーマ
ンスや GPU パフォーマンスをトラッキングすることが可能
19
システムパフォーマンス
( “esxtop”コマンド)
GPU ステータス
(“nvidia-smi -l”コマンド)
＊詳細は View 5.2 vSGA performance whitepaper:
http://www.vmware.com/files/pdf/view/vmware-horizon-view-hardware-
accelerated-3Dgraphics-performance-study.pdf

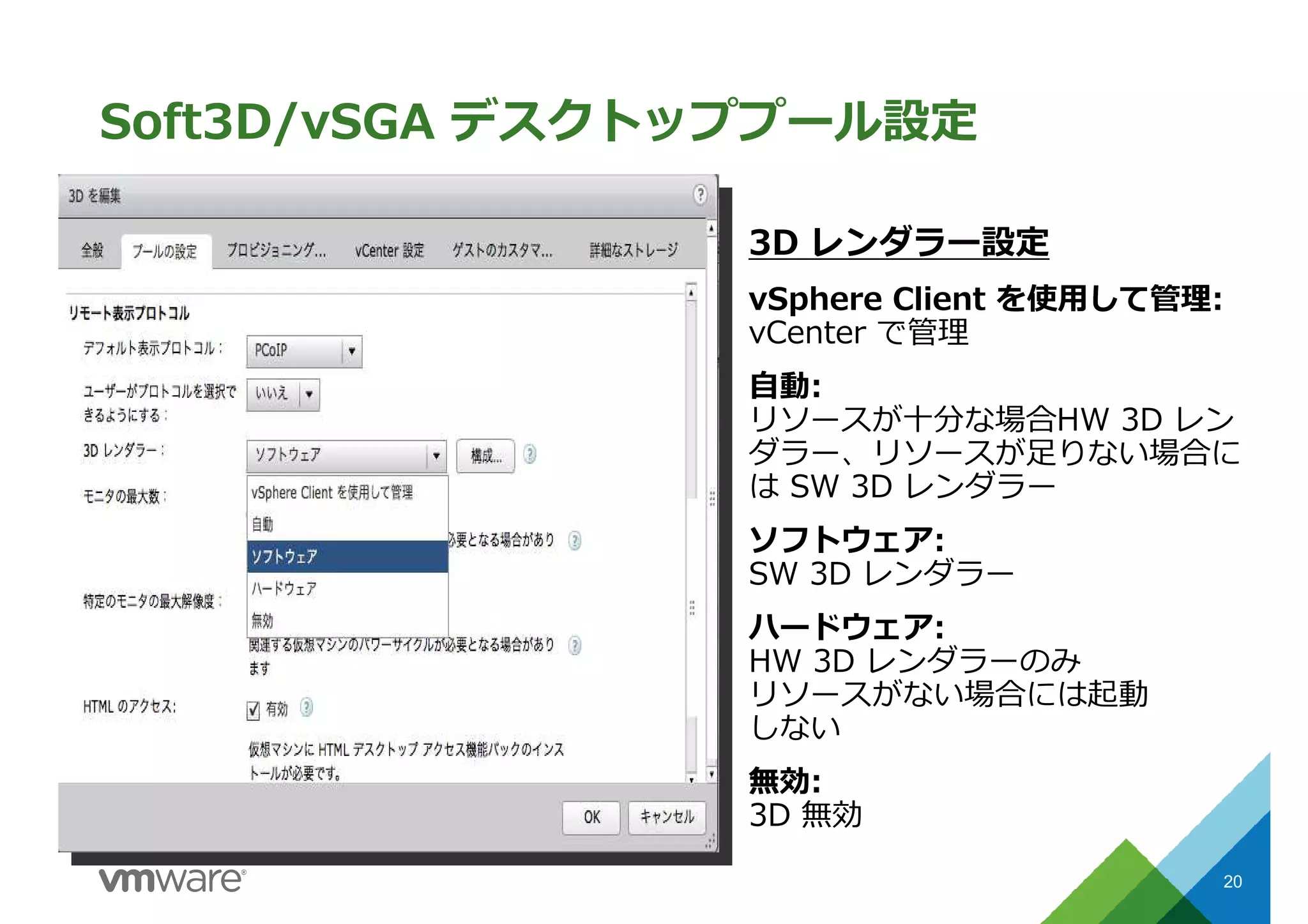

20. Soft3D/vSGA デスクトッププール設定
20
3D レンダラー設定
vSphere Client を使⽤して管理:
vCenter で管理
自動:
リソースが十分な場合HW 3D レン
ダラー、リソースが足りない場合に
は SW 3D レンダラー
ソフトウェア:
SW 3D レンダラー
ハードウェア:
HW 3D レンダラーのみ
リソースがない場合には起動
しない
無効:
3D 無効

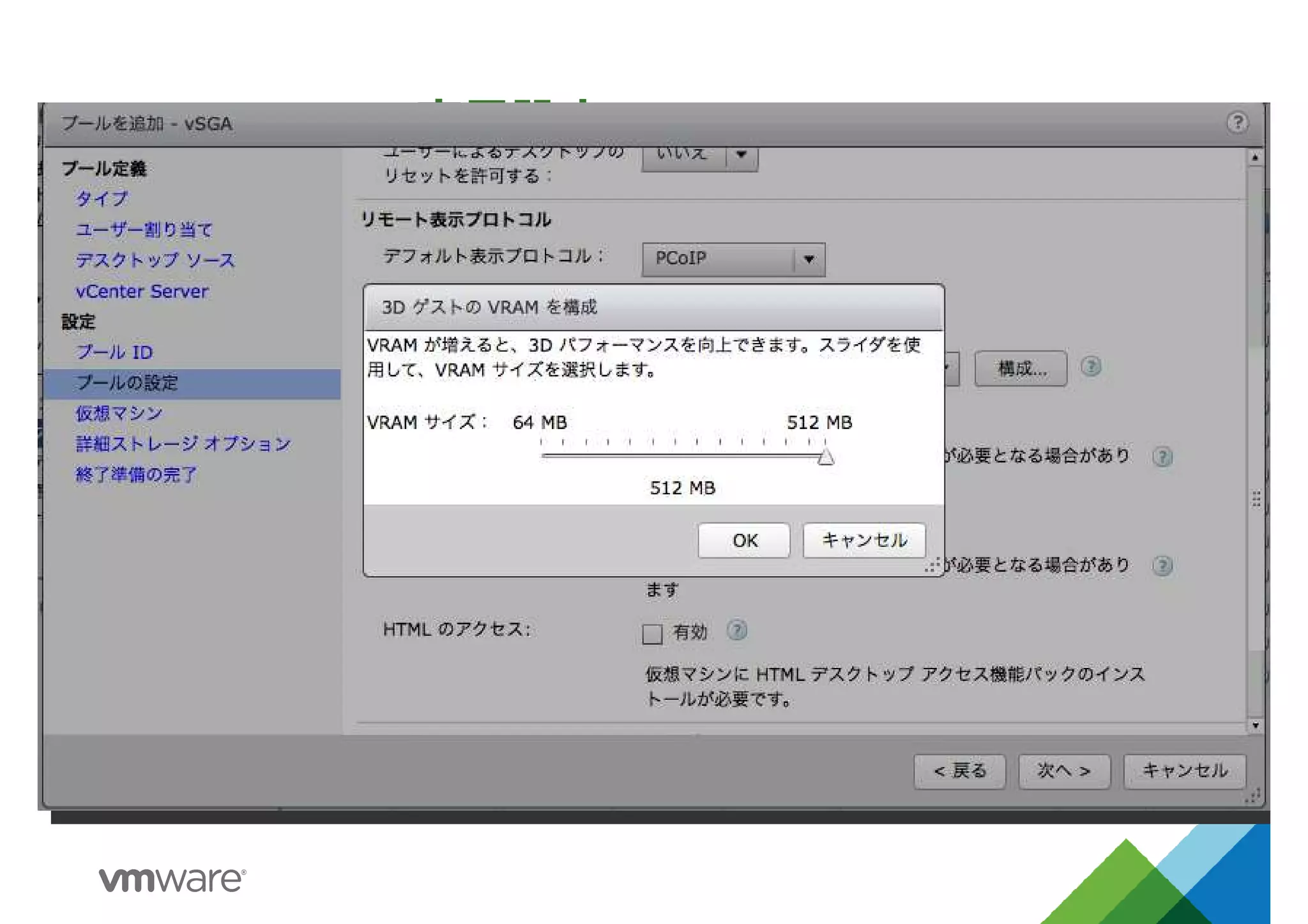

21. vSGA VRAM 容量設定

22. 補足資料補足資料補足資料補足資料
ｖDGA方式

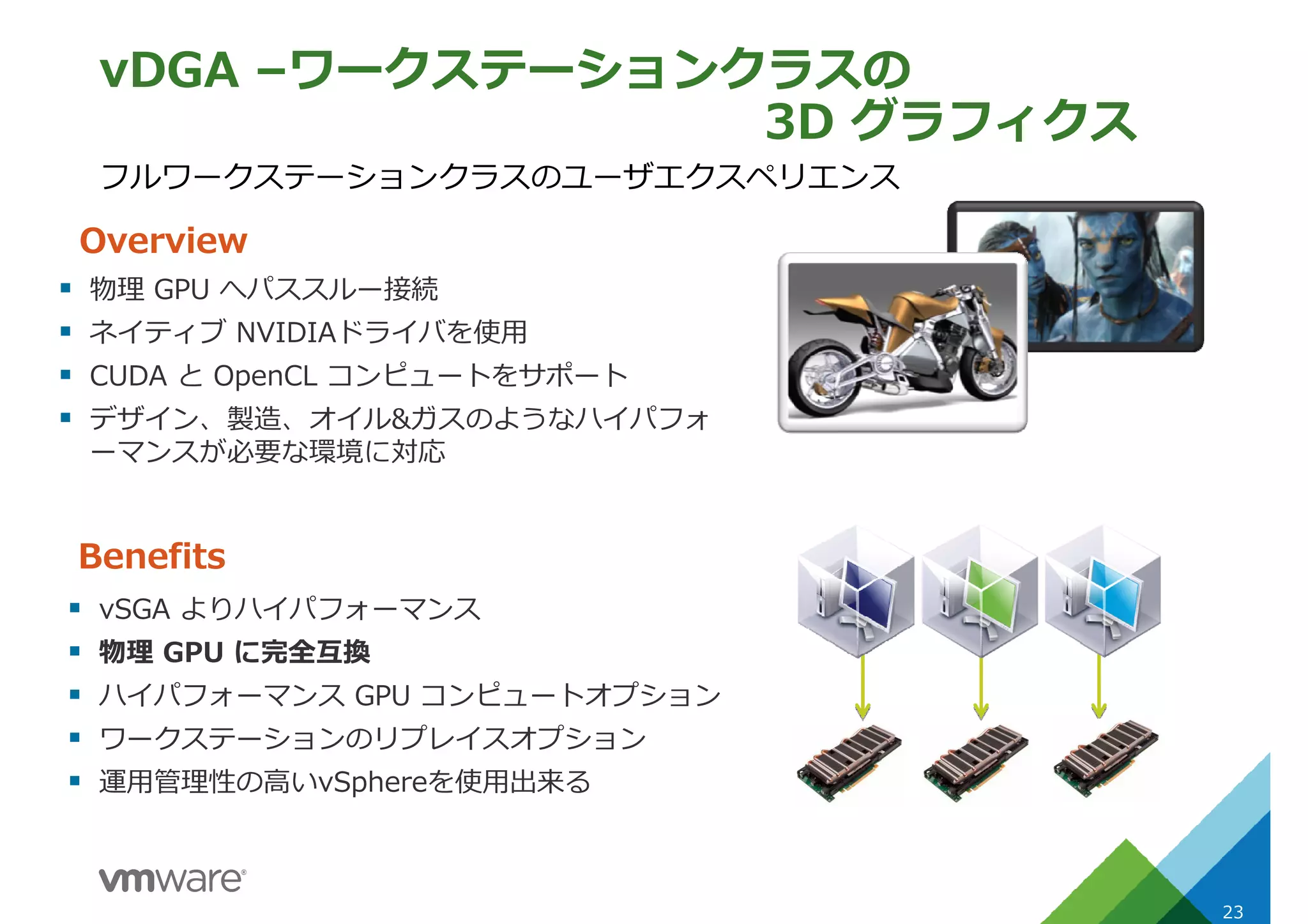

23. vDGA –ワークステーションクラスの
3D グラフィクス
23
フルワークステーションクラスのユーザエクスペリエンス
Overview
Benefits
物理 GPU へパススルー接続
ネイティブ NVIDIAドライバを使用
CUDA と OpenCL コンピュートをサポート
デザイン、製造、オイル&ガスのようなハイパフォ
ーマンスが必要な環境に対応
vSGA よりハイパフォーマンス
物理 GPU に完全互換
ハイパフォーマンス GPU コンピュートオプション
ワークステーションのリプレイスオプション
運⽤管理性の⾼いvSphereを使用出来る

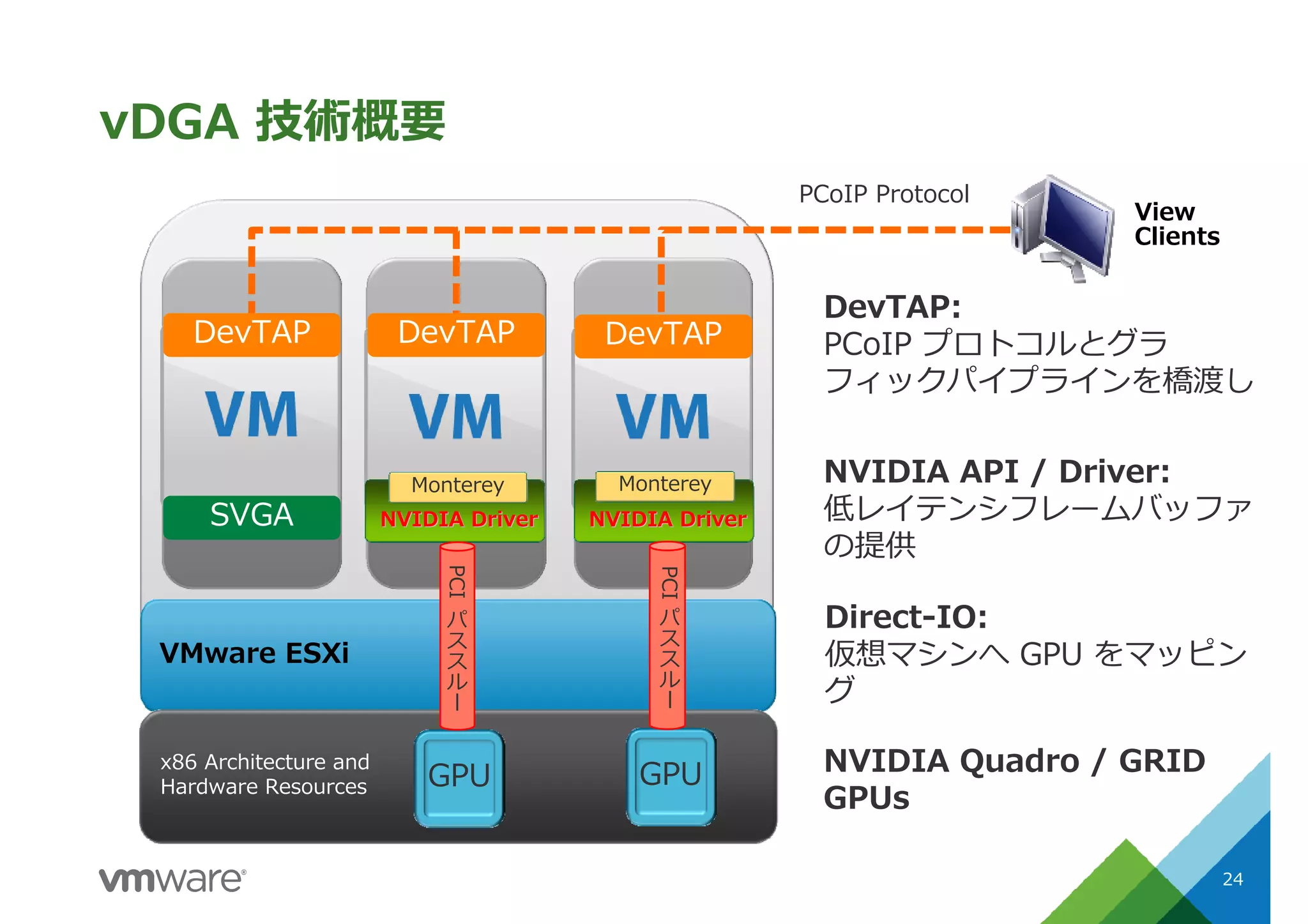

24. vDGA 技術概要
24
VMware ESXi
x86 Architecture and
Hardware Resources
DevTAPDevTAP
GPUGPU
NVIDIA DriverNVIDIA DriverNVIDIA DriverNVIDIA Driver
MontereyMonterey
PCIパススルー
PCIパススルー
NVIDIA Quadro / GRID
GPUs
Direct-IO:
仮想マシンへ GPU をマッピン
グ
NVIDIA API / Driver:
低レイテンシフレームバッファ
の提供
PCoIP Protocol
View
Clients
DevTAP:
PCoIP プロトコルとグラ
フィックパイプラインを橋渡し
DevTAP
SVGA

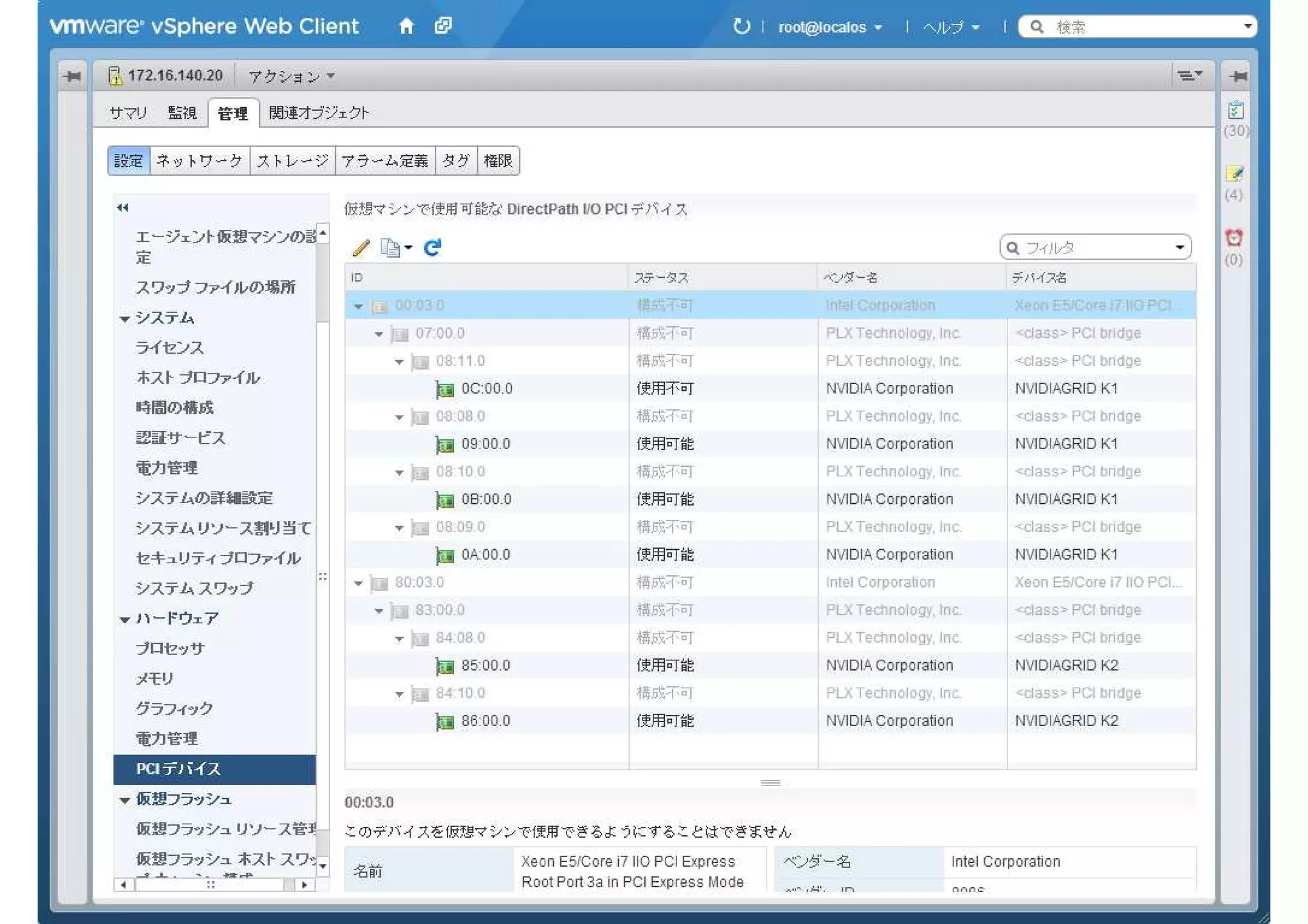

25. CONFIDENTIAL 25

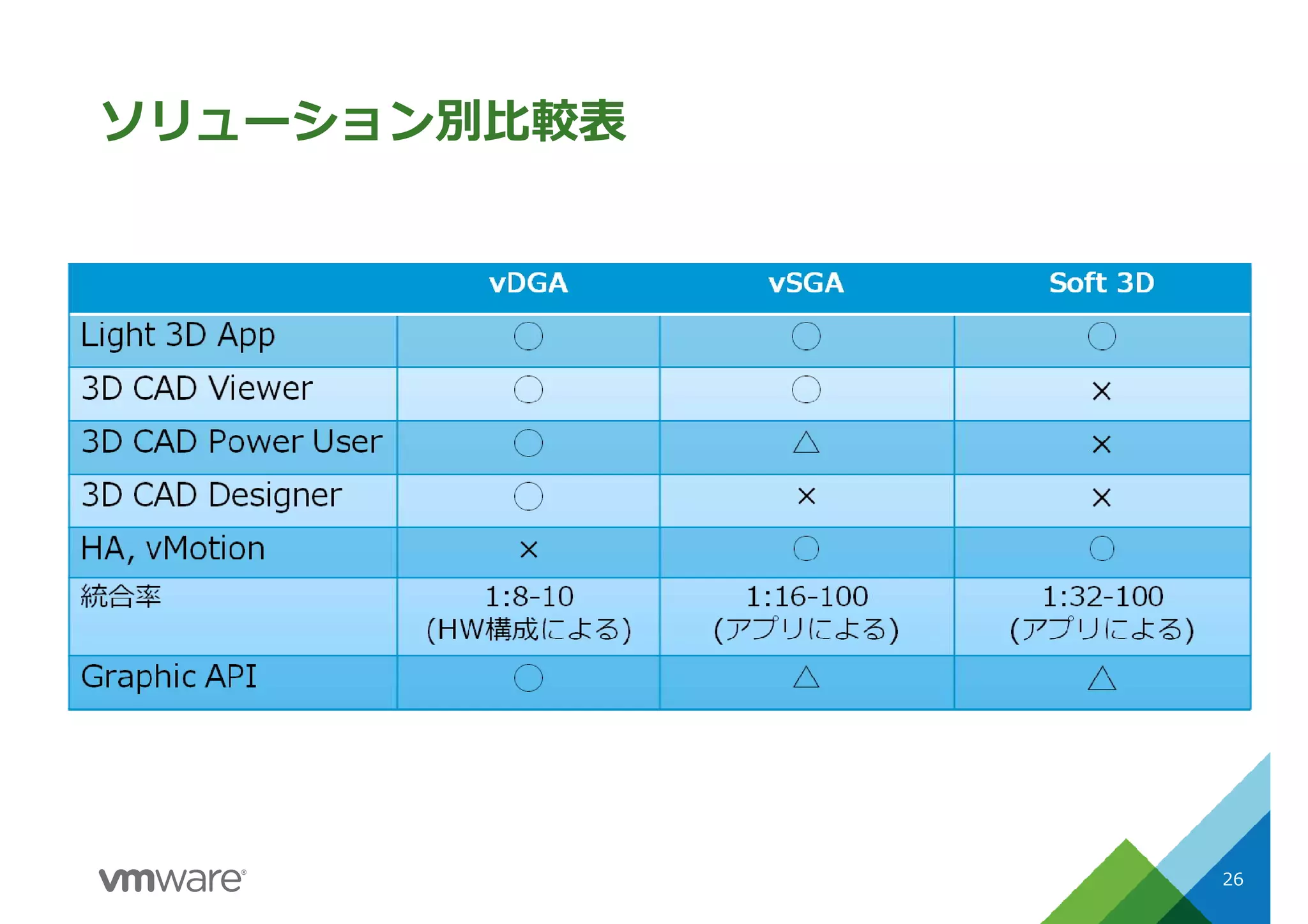

26. ソリューション別比較表
26

27. 補足資料補足資料補足資料補足資料
今後のロードマップ
