Масштабируемыесерверыуровня
предприятияSuperDomeX
МаксимСкоров

© Copyright 2015 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice.
Тенденциирынкавсегменте
бизнес-критичныхсистем
www.hp.com/servers/superdomex
jeff.kyle@hp.com

© Copyright 2013 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice.3

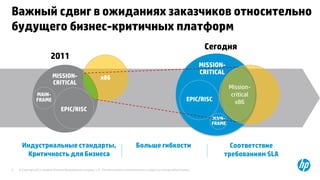

Важный сдвиг в ожиданиях заказчиков относительно
будущего бизнес-критичных платформ
MISSION-
CRITICAL
EPIC/RISC
x86
MAIN-
FRAME
MISSION-
CRITICAL
Mission-
critical
x86EPIC/RISC
MAIN-
FRAME
2011
Сегодня
Индустриальные стандарты,
Критичность для Бизнеса
Больше гибкости Соответствие
требованиям SLA

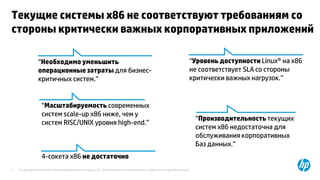

Текущие системы х86 не соответствуют требованиям со
стороны критически важных корпоративных приложений
“Уровень доступности Linux® на х86
не соответствует SLA со стороны
критически важных нагрузок.”
“Масштабируемость современных
систем scale-up x86 ниже, чем у
систем RISC/UNIX уровня high-end.”
“Производительность текущих
систем х86 недостаточна для
обслуживания корпоративных
Баз данных.”
4-сокета x86 не достаточно
“Необходимо уменьшить
операционные затраты для бизнес-
критичных систем.”

HPIntegritySuperdomeX
jeff.kyle@hp.com

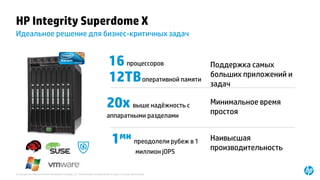

HP Integrity Superdome X
Наивысшая
производительность
Поддержка самых
больших приложений и
задач
Минимальное время
простоя
16 процессоров
12TBоперативной памяти
1ми преодолели рубеж в 1
миллион jOPS
20x выше надёжность с
аппаратными разделами
Идеальное решение для бизнес-критичных задач

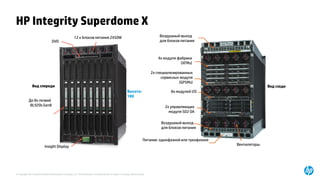

4x модуля фабрики
(XFMs)
2x специализированных
сервисных модуля
(GPSMs)
8x модулей I/O
2x управляющих
модуля SD2 OA
Воздушный выход
для блоков питания
Питание: однофазной или трехфазное
Вентиляторы
До 8x лезвий
BL920s Gen8
Insight Display
DVD
12 x блоков питания 2450W
Высота:
18U
Вид спереди Вид сзади
Воздушный выход
для блоков питания

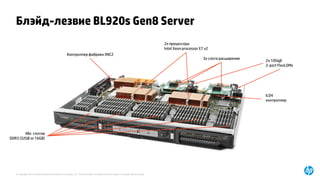

Блэйд-лезвие BL920s Gen8 Server
48x слотов
DDR3 (32GB or 16GB)
2x процессора
Intel Xeon processor E7 v2
3x слота расширения
2x 10GigE
2-port FlexLOMs
Контроллер фабрики XNC2
iLO4
контроллер

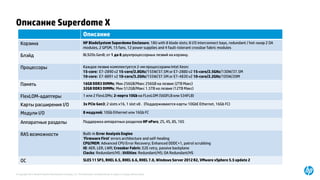

Описание Superdome X
Описание
Корзина HP BladeSystem Superdome Enclosure; 18U with 8 blade slots; 8 I/O interconnect bays, redundant / hot-swap 2 OA
modules, 2 GPSM, 15 fans, 12 power supplies and 4 fault-tolerant crossbar fabric modules
Блэйд BL920s Gen8; от 1 до 8 двухпроцессорных лезвий на корзину.
Процессоры Каждое лезвие комплектуется 2-мя процессорами Intel Xeon:
15-core: E7-2890 v2 15-core/2.8GHz/155W/37.5M or E7-2880 v2 15-core/2.5GHz/130W/37.5M
10-core: E7-8891 v2 10-core/3.2GHz/155W/37.5M or E7-4830 v2 10-core/2.2GHz/105W/20M
Память 16GB DDR3 DIMMs; Мин 256GB/Макс 256GB на лезвие (2TB Макс)
32GB DDR3 DIMMs; Мин 512GB/Макс 1.5TB на лезвие (12TB Макс)
FlexLOM-адаптеры 1 или 2 FlexLOMs; 2-порта 10Gb на FLexLOM (560FLB или 534FLB)
Карты расширения I/O 3x PCIe Gen3; 2 slots x16, 1 slot x8 . (Поддерживаются карты 10GbE Ethernet, 16Gb FC)
Модули I/O 8 модулей; 10Gb Ethernet или 16Gb FC
Аппаратные разделы Поддержка аппаратных разделов HP nPars; 2S, 4S, 8S, 16S
RAS возможности Built-in Error Analysis Engine
‘Firmware First’ errors architecture and self-healing
CPU/MEM: Advanced CPU Error Recovery; Enhanced DDDC+1, patrol scrubbing
IO: AER, LER, LWR; Crossbar Fabric: E2E retry, passive backplane
Clocks: Redundant/HS ; Utilities: Redundant/HS; OA Redundant/HS
ОС SLES 11 SP3, RHEL 6.5, RHEL 6.6, RHEL 7.0, Windows Server 2012 R2, VMware vSphere 5.5 update 2

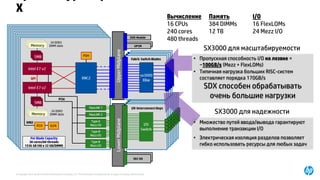

SX3000 для надежности
SX3000 для масштабируемости
• Множество путей ввода/вывода гарантируют
выполнение транзакции I/O
• Электрическая изоляция разделов позволяет
гибко использовать ресурсы для любых задач
Вычисление
16 CPUs
240 cores
480 threads
Память
384 DIMMs
12 TB
I/O
16 FlexLOMs
24 Mezz I/O
X
• Пропускная способность I/O на лезвие =
~100GB/s (Mezz + FlexLOMs)
• Типичная нагрузка больших RISC-систем
составляет порядка 170GB/s
SDX способен обрабатывать
очень большие нагрузки

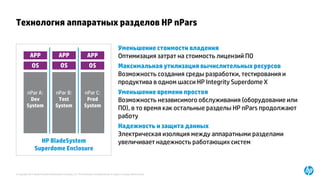

Технология аппаратных разделов HP nPars
Уменьшение стоимости владения
Оптимизация затрат на стоимость лицензий ПО
Максимальная утилизация вычислительных ресурсов
Возможность создания среды разработки, тестирования и
продуктива в одном шасси HP Integrity Superdome X
Уменьшение времени простоя
Возможность независимого обслуживания (оборудование или
ПО), в то время как остальные разделы HP nPars продолжают
работу
Надежность и защита данных
Электрическая изоляция между аппаратными разделами
увеличивает надежность работающих системHP BladeSystem
Superdome Enclosure
OS
APP
OS
APP
OS
APP
nPar A:
Dev
System
nPar B:
Test
System
nPar C:
Prod
System

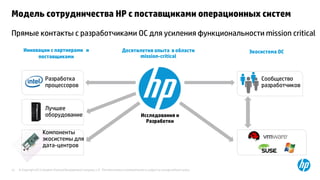

Модель сотрудничества HP с поставщиками операционных систем
Прямые контакты с разработчиками ОС для усиления функциональности mission critical
Исследования и
Разработки
Экосистема ОСИнновации с партнерами и
поставщиками
Десятилетия опыта в области
mission-critical
Компоненты
экосистемы для
дата-центров
Лучшее
оборудование
Разработка
процессоров
Сообщество
разработчиков

Рекорднаяпроизводительность
HPIntegritySuperdomeX
jeff.kyle@hp.com

76 353
72 840
23 058
129 876
142 926
198 418
244 162
264 402
215 046
282 577
214 961
524 790
544 335
425 438
1 002 350
1 013 377
0 200 000 400 000 600 000 800 000 1 000 000 1 200 000
Cisco UCS C460 M4
4S Intel Xeon E7-4890 v2
4S/1TB Intel Xeon E7-2890 v2
Sugon I980G10
8S Intel Xeon E7-8890 v2
HP ConvergedSystem 900 for SAP HANA 8s/6TB
Intel Xeon E7-2890 v2
Fujitsu SPARC M10-4S
16S SPARC64 X+
HP ConvergedSystem 900 for SAP HANA 16s/12TB
Intel Xeon E7-2890 v2
max-jOPS critical-jOPS

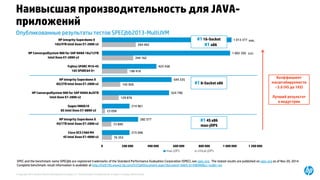

Наивысшая производительность для JAVA-
приложений
Опубликованные результаты тестов SPECjbb2013-MultiJVM
SPEC and the benchmark name SPECjbb are registered trademarks of the Standard Performance Evaluation Corporation (SPEC), see spec.org. The stated results are published on spec.org as of Nov 20, 2014.
Complete benchmark result information is available at http://h20195.www2.hp.com/V2/GetDocument.aspx?docname=4AA5-6149ENW&cc=us&lc=en
#1 16-Socket
#1 x86
#1 8-Socket x86
#1 4S x86
max-jOPS
Коэффициент
масштабируемости
~3.6 (4S до 16S)
Лучший результат
в индустрии
RHEL
SLES

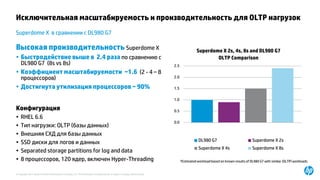

Исключительная масштабируемость и производительность для OLTP нагрузок
Superdome X в сравнении с DL980 G7
Высокая производительность Superdome X
• Быстродействие выше в 2.4 раза по сравнению с
DL980 G7 (8s vs 8s)
• Коэффициент масштабируемости ~1.6 (2 - 4 – 8
процессоров)
• Достигнута утилизация процессоров ~ 90%
Конфигурация
• RHEL 6.6
• Тип нагрузки: OLTP (базы данных)
• Внешняя СХД для базы данных
• SSD диски для логов и данных
• Separated storage partitions for log and data
• 8 процессоров, 120 ядер, включен Hyper-Threading *Estimated workload based on known results of DL980 G7 with similar (OLTP) workloads
0.0
0.5
1.0
1.5
2.0
2.5
Superdome X 2s, 4s, 8s and DL980 G7
OLTP Comparison
DL980 G7 Superdome X 2s
Superdome X 4s Superdome X 8s

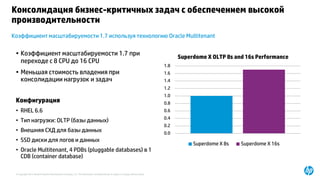

Коэффициент масштабируемости 1.7 используя технологию Oracle Multitenant
Консолидация бизнес-критичных задач с обеспечением высокой
производительности
• Коэффициент масштабируемости 1.7 при
переходе с 8 CPU до 16 CPU
• Меньшая стоимость владения при
консолидации нагрузок и задач
Конфигурация
• RHEL 6.6
• Тип нагрузки: OLTP (базы данных)
• Внешняя СХД для базы данных
• SSD диски для логов и данных
• Oracle Multitenant, 4 PDBs (pluggable databases) в 1
CDB (container database)
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
Superdome X OLTP 8s and 16s Performance
Superdome X 8s Superdome X 16s

Надежность,доступностьиудобство
обслуживания(RAS)
jeff.kyle@hp.com

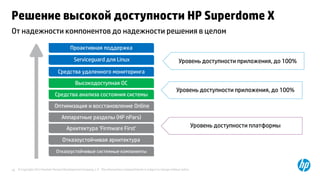

Решение высокой доступности HP Superdome X
Уровень доступности приложения, до 100%
Уровень доступности платформы
Отказоустойчивые системные компоненты
Аппаратные разделы (HP nPars)
Архитектура ‘Firmware First’
Средства анализа состояния системы
Средства удаленного мониторинга
Serviceguard для Linux
Проактивная поддержка
Высокодоступная ОС
Оптимизация и восстановление Online
Отказоустойчивая архитектура
От надежности компонентов до надежности решения в целом
Уровень доступности приложения, до 100%

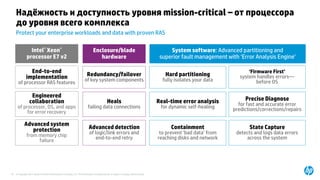

Надёжность и доступность уровня mission-critical – от процессора
до уровня всего комплекса
19
Protect your enterprise workloads and data with proven RAS
‘Firmware First’
system handles errors—
before OS
Advanced detection
of logic/link errors and
end-to-end retry
Enclosure/blade
hardware
Precise Diagnose
for fast and accurate error
predictions/corrections/repairs
State Capture
detects and logs data errors
across the system
Containment
to prevent ‘bad data’ from
reaching disks and network
System software: Advanced partitioning and
superior fault management with ‘Error Analysis Engine’
Heals
failing data connections
Redundancy/failover
of key system components
Real-time error analysis
for dynamic self-healing
Hard partitioning
fully isolates your data
Advanced system
protection
from memory chip
failure
Engineered
collaboration
of processor, OS, and apps
for error recovery
End-to-end
implementation
of processor RAS features
Intel® Xeon®
processor E7 v2

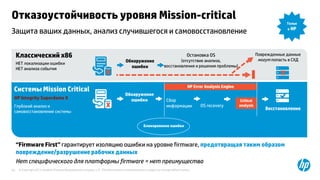

Защита ваших данных, анализ случившегося и самовосстановление
Отказоустойчивость уровня Mission-critical
Тольк
о HP
Классический x86
НЕТ локализации ошибки
НЕТ анализа события
Обнаружение
ошибки
Поврежденные данные
могут попасть в СХД
Системы Mission Critical
Глубокий анализ и
самовосстановление системы
Сбор
информации
Восстановление
Обнаружение
ошибки
OS recovery
Critical
analysis
HP Error Analysis Engine
Блокирование ошибки
“Firmware First” гарантирует изоляцию ошибки на уровне firmware, предотвращая таким образом
повреждение/разрушение рабочих данных
Нет специфического для платформы firmware = нет преимущества
Остановка OS
(отсутствие анализа,
восстановления и решения проблемы)

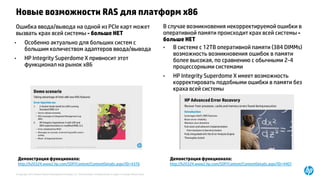

Новые возможности RAS для платформ x86
Ошибка ввода/вывода на одной из PCIe карт может
вызвать крах всей системы - больше НЕТ
• Особенно актуально для больших систем с
большим количеством адаптеров ввода/вывода
• HP Integrity Superdome X привносит этот
функционал на рынок x86
В случае возникновения некорректируемой ошибки в
оперативной памяти происходит крах всей системы -
больше НЕТ
• В системе с 12TB оперативной памяти (384 DIMMs)
возможность возникновения ошибок в памяти
более высокая, по сравнению с обычными 2-4
процессорными системами
• HP Integrity Superdome X имеет возможность
корректировать подобными ошибки в памяти без
краха всей системы
Демонстрация функционала:
http://h20324.www2.hp.com/SDP/Content/ContentDetails.aspx?ID=4376
Демонстрация функционала:
http://h20324.www2.hp.com/SDP/Content/ContentDetails.aspx?ID=4407

Основные причины простоя информационных систем
Отказоустойчивость платформы – необходимое, но не достаточное условие для поддержки
критически важных нагрузок
Ошибки оператора
• Непрофессионализм, не тренированность
• Невнимательность / Небрежность
Отказ приложения
• Установка обновлений
• Производительность / Планирование ресурсов
• Архитектура приложения / Проектирование
Сбои Оборудования, OС & Питания
• Отказы Вентиляторов / Памяти/ Дисков
• Сбой OС
• Природные катастрофы
20%
40%
40%
Приложения
Человеческий
фактор
Отказы
Оборудования,
ОС, Питания
Причины незапланированных простоев
Source: Building an IT Disaster Recovery Modernization Business Case, Gartner Symposium 2011

Решения HP Serviceguard для защиты приложений
Восстановление работы приложения после сбоя
• Мониторинг доступности критически важных приложений и ресурсов,
обеспечение быстрого автоматического восстановления в случае отказов
Обеспечение непрерывности бизнеса 24х7
• Сведение к минимуму внеплановых и плановых простоев
• Обеспечение целостности данных
Обеспечение полной катастрофоустойчивости
• Защита от локальных сбоев и от катастроф, разнесение ЦОД с
использованием различных технологий репликации данных
Время
восстановления14 sec Плановые
простоиZero
Сокращение
времени
интеграции 2
93%
Обеспечение высокого уровня доступности приложений
1 Recovery observed in HP internal lab testing. System was based on HP ProLiant DL380 Gen9 server with Red Hat® Enterprise Linux® 6.1 running HP Serviceguard 12.00.00. The failover time excludes any application-level operations.
2 Based on HP internal lab analysis that shows typical manual effort for integrating Oracle Database into a cluster to require 30 engineering days. With Oracle toolkit from HP, this integration is achieved in two engineering days or less.

Первое знакомство

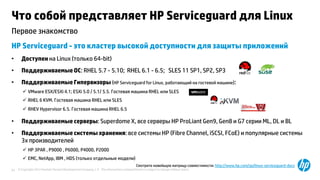

Что собой представляет HP Serviceguard для Linux
HP Serviceguard - это кластер высокой доступности для защиты приложений
• Доступен на Linux (только 64-bit)
• Поддерживаемые ОС: RHEL 5.7 - 5.10; RHEL 6.1 - 6.5; SLES 11 SP1, SP2, SP3
• Поддерживаемые Гипервизоры (HP Serviceguard for Linux, работающий на гостевой машине):
 VMware ESX/ESXi 4.1; ESXi 5.0 / 5.1/ 5.5. Гостевая машина RHEL или SLES
 RHEL 6 KVM. Гостевая машина RHEL или SLES
 RHEV Hypervisor 6.5. Гостевая машина RHEL 6.5
• Поддерживаемые серверы: Superdome X, все серверы HP ProLiant Gen9, Gen8 и G7 серии ML, DL и BL
• Поддерживаемые системы хранения: все системы HP (Fibre Channel, iSCSI, FCoE) и популярные системы
3х производителей
 HP 3PAR , P9000 , P6000, P4000, P2000
 EMC, NetApp, IBM , HDS (только отдельные модели)
Смотрите новейшую матрицу совместимости: http://www.hp.com/go/linux-serviceguard-docs

Отзывы заказчиков
Глобальный сервисный провайдер выбрал HP
Inregrity Superdome X для SAP HANA
• Заказчик имеет 5 уровней SLA, и
только два высших уровня SLA могут
быть соблюдены на Superdome X
• "Вычисления в памяти" - 12TB
оперативной памяти в Superdome X
Поставщик медицинских решений Cerner выбрал x86
• Основная БД для медицинских
приложений
• Замена старых UNIX-платформ на x86
Мобильный оператор выбрал HP Integrity
Superdome X для биллинг-системы
• > 40 миллионов абонентов
• Стандартизация на x86
• Замена старых UNIX-серверов на
x86 - заметное увеличение
производительности
Европейский сервисный провайдер выбрал Superdome X
для бизнес-критичной базы данных (CRM решение)
• Заказчик выбрал гибридное решение
на базе Superdome 2 и Superdome X
для безопасной миграции со старых
UNIX систем

«Петер-Сервис» протестировал биллинг с нагрузкой в
100 млн абонентов на HP Integrity Superdome X
• Автоматизированная система расчетов (АСР) PETER-SERVICE BISrt была успешно протестирована под
нагрузкой, эквивалентной абонентской емкости в более чем 100 млн пользователей. Испытания
проводились на серверах HP в Европейском Центре Тестирования вендора в немецком Беблингене.
• По итогам тестирования АСР продемонстрировала полную работоспособность по всем ключевым
показателям производительности, при этом смоделированная абонентская база и нагрузка в 1,5 раза
превысили максимальные объемы, заявленные в сертификате системы. Специалисты «Петер-Сервис»
также отметили, что многие результаты значительно превзошли заявленные требования, а
предложенная к тестированию конфигурация оборудования может быть рекомендована в качестве
промышленной. На подавляющем большинстве операций загрузка CPU центрального сервера баз
данных не превышала 40%, что свидетельствует о значительном потенциале тестируемого аппаратно-
программного комплекса
• «Новый сервер HP, на наш взгляд, обладает действительно уникальными характеристиками, –
отмечает начальник группы нагрузочного тестирования дирекции по разработке ПО «Петер-Сервис»
Алексей Мишуловин.
https://www.billing.ru/news/746

Спасибозавнимание
jeff.kyle@hp.com

3 hp minsk_june_25_2015

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (6)

Similar to 3 hp minsk_june_25_2015

Similar to 3 hp minsk_june_25_2015 (20)

More from trenders

More from trenders (20)

3 hp minsk_june_25_2015
