Серверы стандартной архитектуры

PRIMERGY:
серверы стандартной архитектуры
Fujitsu Technology Solutions

INTERNAL USE ONLYINTERNAL USE ONLY © Copyright 2010 Fujitsu Technology Solutions
Серверы PRIMERGY
Блейд-серверы BX
Напольные серверы
TX
Стоечные серверы
RX
Полный спектр серверов стандартной архитектуры
Сертификация; поддержка ОС и прикладного ПО
ServerView Management Suite
Компоненты, стойки PRIMECENTER, системы хранения данных
Общая инфраструктура
TX100, TX120, TX150,
TX200, TX300
RX100, RX200, RX300,
RX600, RX900
BX600 и
BX620, SX650
BX900 и BX92x,
SX940, BX960
«Облачные»
вычисления
CX1000, CX120
1

Copyright 2009 FUJITSU TECHNOLOGY SOLUTIONS
PRIMERGY TX120 S2
2

PS_PRIMERGY-TX120_en.ppt 01.06.2007 10:13:08 IP ESB PM CI © Fujitsu Technology Solutions 2009 All rights reserved
TX120 S2 – Маленький и надежный
 Суперкомпактный
• Вертикальное либо горизонтальное размещение
 Настоящая серверная надежность:
• Поддержка RAID для SAS или SATA,
• Диски горячей замены
• До 16 GB памяти с ECC,
• Поддержка серверных ОС:
• Windows Small Business Server 2008
• Windows Server 2008 Standard Edition with Hyper-V
• Windows® Server 2003 R2 Standard Edition (no OEM)
• Red Hat Enterprise Linux:
• SuSE Linux Enterprise
• Полноценное (дистанционное)
администрирование
• TPM (опция)
340

PS_PRIMERGY-TX120_en.ppt 01.06.2007 10:13:08 IP ESB PM CI © Fujitsu Technology Solutions 2009 All rights reserved
4
TX120 S2 – экономия энергии!
 Самое низкое потребление
• 44 Вт минимальная мощность
• 120 Вт максимальная мощность
(4HDD SAS, 16GB RAM)
• Потому что:
Малый форм-фактор
Эффективность БП выше 80%
2.5-дюймовые диски горячей замены
Низковольтовые процессоры:
Intel® Core™2 Duo P8400 2.26 GHz 25W 3MB SLC
Intel® Core™2 Duo T9400 2.53 GHz 35W 6MB SLC

PRIMERGY RX600 S5
Copyright 2010 FUJITSU TECHNOLOGY SOLUTIONS5

Новая архитектура Nehalem–EX
Предыдущее поколение
 Up to 6-core Xeon 7400 processors
 Frontside Bus Design
 Memory Mirroring/Sparing,ECC, SDDC
(Chipkill)
 PCI Express 1.0 I/O
 Up to 4 x 8 memory slots FB DIMM
Новое поколение
 Up to 8-core Xeon 7500 processors
 Intel QuickPath Interconnect QPI with 2
memory controllers per CPU
 More advanced (inter -socket) Memory
Mirroring
 PCI Express 2.0 I/O
 Up to 4 x 16 memory slots DDR3 DIMM
Copyright 2010 FUJITSU TECHNOLOGY SOLUTIONS6

Процессор Nehalem-EX: обзор
 Ключевые особенности:
 До 8 ядер, с поддержкой 2 потоков на ядро
(simultaneous multithreading)
 До 24Мбайт общей кэш-памяти 3го уровня
 45-нанометровый технологический процесс
 2 интегрированных контроллера памяти
 Подключение DDR3 через буфер памяти
 4 двусторонних линка Intel® QPI 4.8 или 6.4
GT/s
 Технология Intel Turbo Boost*
 Многопотоковость (2 потока на ядро)*
 Термальные параметры:
 CPU TDP: ~130 Вт , 105 Вт, ~90 Вт
* В большинстве версий процессора
7

PRIMERGY RX600 S5
Превосходная платформа для ЦОД
Потрясающая производительность и надежность. Для
действительно серьезных задач.
 Новый уровень 4-процессорной мощности
 До 4х процессоров Intel® Xeon® серии 7500
(до 8 ядер / 24Мбайт кэш в каждом)
 До 1 Тбайта оперативной памяти
 Надежность
 Функции MCA (Machine Check Architecture)
повышают отказоустойчивость на уровне
процессора
 Избыточные вентиляторы и БП (до 4х) горячей
замены
 Высокие уровни защиты памяти
 Гибкость и удобство использования
 10 слотов PCIe
 До 8 дисков горячей замены, поддержка SAS 2.0
 4 канала Ethernet на плате
 Дисплей локальной диагностики
 Удаленное администрирование
8

Компоновочная схема RX600 S5
Memory Boards
Up to 64 DIMMs
in max. 8 memory boards
(8 DIMM slots per board)
Form Factor
4U Rackmount
Multi-Core Intel®
Xeon® Processors
4 Sockets
Hard Drives
up to 8 x 2.5”
SAS HDD´s,
1x 5.25” Tape
Fan Modules
Redundant
Hot Swap
IO Module
iBMC (Pilot-II)
+ 4x 1GbE
SAS Riser
w/ HW RAID
(PCIe slot)
Up to 10 PCI-E slots
Mix of 3 Qtr Length and Half Length
Mix of HS and Non-HS
Mix of PCI-E Gen2 and Gen1
4x Power
Supplies
9

© Copyright 2010 Fujitsu Technology Solutions
Fujitsu
PRIMERGY RX900 S1

Rack Server RX
The new PRIMERGY RX900 S1 doubles up the performance reach of the
PRIMERGY Server family with an 8 socket server system,
providing the power of 64 Xeon cores.
RX900 S1- It Starts Where 4-ways End Up!
New
RX900 S1
RX100
RX200
RX300
RX600
1 sockets class
2 sockets class
4 sockets class
8 sockets class
Enables to exploit to the max ..
Enterprise /Advanced Platform editions of
 Windows® Server 2008 R2
 Red Hat Enterprise Linux® 5.x
 Novell Suse Enterprise Linux
 VMware® VSphere 4
11

Copyright 2009,2010 FUJITSU LIMITED
RX300 S5
(Nehalem-EP 2skt)
RX600 S5
(Nehalem-EX 4skt)
RX900 S1
(Nehalem-EX 8skt)

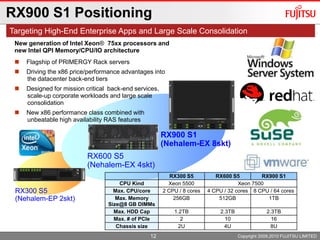

RX900 S1 Positioning
RX300 S5 RX600 S5 RX900 S1
CPU Kind Xeon 5500 Xeon 7500
Max. CPU/core 2 CPU / 8 cores 4 CPU / 32 cores 8 CPU / 64 cores
Max. Memory
Size@8 GB DIMMs
256GB 512GB 1TB
Max. HDD Cap 1.2TB 2.3TB 2.3TB
Max. # of PCIe 2 10 16
Chassis size 2U 4U 8U
Targeting High-End Enterprise Apps and Large Scale Consolidation
New generation of Intel Xeon® 75xx processors and
new Intel QPI Memory/CPU/IO architecture
 Flagship of PRIMERGY Rack servers
 Driving the x86 price/performance advantages into
the datacenter back-end tiers
 Designed for mission critical back-end services,
scale-up corporate workloads and large scale
consolidation
 New x86 performance class combined with
unbeatable high availability RAS features
12

PRIMERGY RX900 S1 At A Glance
 Large-scale SMP single partition,
choice of 4, 6 or 8 CPU configurations
 Nehalem EX (8core) processors
with Intel QPI Link architecture
 High Availability RAS features
 MCA Architecture
 Multiple Memory mirroring modes
 Hot-plug PCI slots
 High I/O capacity
 14x PCIe 2.0 8-lane + 2 x PCIe2.0 4 lane
 High connectivity
 2 x onboard 10 Gbit Eth ports
 6 x onboard 1 Gbit Eth ports
 Glue-less Architecture
 Scales up inside the chassis w/o
infrastructure rack changes
 Low latencies
 Scales up w/o complexities of external
“glue”
Scalability
8 Nehalem-EX sockets ( 8 Core)
64 cores, 128 threads
Memory Up to 1024GB (2TB in future)
Onboard I/O 2x 10Gbit, 6x Gbit, 4x USB 2.0
Extendable I/O 16 PCIe 2.0 (4/8 Lane) slots
Form Factor 8U rack mount
RX900 S1 – It starts where 4 way servers end up !!
13

The New Performance Reach With RX900 S1
 Raw performance equivalent to high-end UNIX servers
 Doubling up SAP two-tier SD benchmark performance
against 16 socket Xeon74xx generation *
Current SAP two-tier SD benchmark for 8+
or less sockets servers
Number of benchmark
users
Enables to exploit to the max ..
Enterprise /Advanced Platform editions of
 Windows® Server 2008 R2
 Red Hat Enterprise Linux® 5.x
 SUSE Enterprise Linux SLES 10/11
 VMware® VSphere 4
* Official RX900 S1 SAP SD benchmark results expected for general shipment in 8/ 2010
14

x86 8-way Server Usage Scenarios
 VMware Consolidation and Database
cover 60% of current usage patterns
 Performance will move RX900 S1 into
the HIGHEND Server class, currently
dominated by RISC/Unix platforms
(M9000, SD, P590)
 LINUX Migration from Risc /Unix
platforms to x86 HE platforms while
keeping the MC platform characteristcs
 Excellent performance and superior
TCO of x86 architectures are now lifted
into the HE server classes
 will further push x86 Xeon adoption
for business critical deployment
Source: FTS:
Survey on wwide Customer Succes Stories with 8 way x86 platforms
8-way x86 Nehalem EX servers will accelerate the RISC market decline.
15

New RAS Features For Mission Critical Operation
NEHALEM-EX Processor RAS by MCA enables to handle
„un-correctable“ errors
 Enhances server uptime by letting the OS react properly on uncorrectable
failures.
 Provides software an opportunity to react before the error turns down the system
 Extended RAS functionality, formerly only available with Highend Itanium
Architecture
Normal Status with
Error prevention
Error
corrected
Hardware
Correctable
Errors
Error
contained or
„isolated“
- isolate or replace defective HW element
- replace with new resource
- mark it as „poisoned“ = do not use
System works together with Firmware or with
Operating System to continue operation
Un-Correctable
Errors
Error
detectedMCA
Machine Check
Architecture
Service
is reconfigured
Error
contained or
„isolated“
16

Despite of an intentionally forced memory defect, the Nehalem-EX systems , working with Windows Server 2008 R2 , kept on the operation
without interruption. On another Nehalem-EX server with MCA disabled , the memory defect caused a „Bluescreen“. With the new feature
„MCA Recovery“ the Nehalem-EX will provide RAS functionality of RISC systems in the x86 server segment (source: Intel) .
The Feature „MCA Recovery“ must be supported by the Operating Systems.
Nehalem-EX with MCA -RAS Without MCA
http://www.tecchannel.de/server/news/2022387/idf_2009_xeon_nehalem_ex_mit_mca_feature_demonstriert/
Intel Xeon 7500 Series - MCA RAS In Action
17

Fujitsu Technology Solutions © 2010
THE “DYNAMIC CUBE”
BX900 – основа динамических инфраструктур
18

BX900 имеет все необходимое:
Пул физических серверов с
полнофункциональным подключением к
СХД.
Полноценные разнообразные
возможности коммутации сетей
LAN и SAN
Блейд-серверы с большими объемами
памяти для создания пула виртуальных
серверов
Сертифицирован для гипервизоров
(VMware, MS HyperV, Xen)
Высокоскоростная центральная
соединительная плата и ServerView
VIOM для организации ввода-вывода.
Полная масштабируемость и
динамическое управление ресурсами
через ServerView RCVE.
Дополнительное решение по
интеграции в существующую
инфраструктуру – ManageNow®
Блейд может быть инфраструктурой?DynamicInfrastructure
Dynamic Resourcing
Server Virtualization (Hypervisor)
Physical
Servers
Pool
Virtual
Servers
Pool
I/O Virtualization
Storage
Pool
LAN
&
SAN
APP APP DB DB
19

PRIMERGY BX900 – The Dynamic Cube
Динамика энергоснабжения и охлаждения
 Технология Cool-safe™
 Супер-эффективные блоки питания
 ServerView Power Management
Динамика виртуализации
 Передовые технологии виртуализации от Intel и
VMware
 Виртуализация ввода-вывода без доп. модулей
 Унифицированное управление физическими и
виртуальными ресурсами
Динамика высокой готовности
 Полная отказоустойчивость
 Быстрый и автоматизируемый переход на
резервные системы
 Обнаружение и анализ пред-сбойных состояний
 Автоматизированная интеграция (ManageNow®)
Динамика масштабирования
 Наивысшая плотность в 10U
 Создание управляемых доменов
 Мощности по запросу
PRIMERGY BX900
Самый «динамичный» сервер
20

...и наивысшая производительность
PRIMERGY BX900 опередит любого конкурента
при сравнимых конфигурациях
Final BX900 test results by now
21
Leading
Blade
SPEC CPU
Benchmark

May, 2009
Leading
Blade
SAP R/3 SD
Benchmark

June, 2009
Leading
Blade
SPECjbb
Benchmark

May, 2009

 10 U в стойке, до 18 лезвий
 18 x 2 гнезда x 6 ядер = 216 ядер в 10 U
 18 x 12 DIMMs x 16 GB = 3,456 GB памяти
 18 x 16 линий x 22 Gbit/s = 6,400 Gbit/s Midplane
Bandwidth
 (6 x 4 HDD SX + 12 x 2 HDD BX) x 300 GB = 14,4
TB емкость дисков DAS
 8 x коммуникационных лезвий с выбором
режимов коммутатора или «pass through»
 Поддержка FibreChannel 8 Gb/s, Ethernet 10 Gb/s
и Infiniband QDR 40 Gb/s
 Каскадирование управляющих лезвий и
коммутаторов (до 4 шасси)
 Карточка System ID (“для тех кто любит порядок”)
BX900 вид сзади
BX900 вид спереди
PRIMERGY BX900: основные цифры

PRIMERGY BX900 – варианты лезвий
Возможность выбора
Серверные модули
2 Intel Xeon CPUs
9 DIMM memory sockets
2 Mezzanine cards (PCIe x8)
2 Hot plug disk drives
2 dual 1GbE controller (VMDq)
iRMC S2
UFM connector
System ID card
2 Intel Xeon CPUs next gen.
2 Hot plug disk drives
2 Dual 1GbE controller (VMDq)
iRMC S2
UFM connector
System ID card
2 Intel Xeon CPUs current and later next gen.
2 Non Hot plug SSDs
2 dual 1GbE controller (VMDq + VMDc)
iRMC S2
UFM connector
System ID card
2 Intel Xeon CPUs 56xx or 55xx
2 Non Hot plug SSDs
1 dual 10GbE controller (VMDq + VMDc)
iRMC S2
UFM connector
System ID card
4 Intel Xeon CPUs
2 Non Hot plug SSDs
2 Dual 10GbE controller (VMDq + VMDc)
iRMC S2
UFM connector
System ID card
Direct Attached Storage (DAS) for
tape drives
Max. 6 x in BX900 chassis
Midplane connection PCIe x4
Supports 1 x half height LTO-3
or LTO-4 drive with 3 Gb
SAS interface
Direct Attached Storage (DAS) for
disk drives (HDD or SSD)
Max. 6 x in BX900 chassis
Midplane connection PCIe x4
Connected to 1 / 2 Server Blades with up to 4 /
2 x 2 (3 Gb) SAS HDD or SATA SSD
RAID 0, 1, 1E or RAID 0, 1, 10, 5, 50, 6, 60 with
cache and BBU optional
Модули хранения данных
SX940 S1
с 5/2009
SX910 S1
с 7/2009
BX960 S1
Q2/2010
BX924 S2
Q3/2010
BX922 S2
с 4/2010
BX920 S2
c 3/2010
BX920 S1
с 5/2009
23

Динамика энергоснабжения и
охлаждения

Совершенствуя блейд-системы
С точки зрения концепции охлаждения PRIMERGY
BX900 отличается самым передовым дизайном

Две основных тенденции:
BX900 – единственная блейд-система с полностью
интегрированной инфраструктурой энергоснабжения и охлаждения
 Минимизирован объем, занимаемый
системами питания и охлаждения
 … сэкономленное пространство позволяет
оптимизировать теплообмен в самих блейд-
серверах
Space required for combined Power & Cooling per Blade
IBM
BladeCenter H
HP
c7000
Dell
M1000e
PRIMERGY
BX900
3.018 cm³ 1.850 cm³ 1.669 cm³ 1.495 cm³
Space provided for each Dual-Socket Server Blade
IBM
Blade HS22
HP
BL460c G6
Dell
M610
PRIMERGY
BX920
3.256 cm³ 4.356 cm³ 4.593 cm³ 4.750 cm³
14# in 9HU 16# in 10HU 16# in 10HU 18# in 10HU
26

PRIMERGY BX900 – эффективность БП
Используйте отличный коэффициент преобразования
переменного тока в постоянный.
> 90 %
2685 W / 16A
27

PRIMERGY BX900: контроль энергопотребления
ServerView™ Power Management – гибкое решение для
управления динамичными параметрами
энергопотребления и охлаждения
Power
Consumption
Limiting
-5%
Power
Consumption
Budgeting
Power
Consumption
Control
-15% -5%
Power
Consumption
Monitoring
28

PRIMERGY BX900: контроль энергопотребления
 Мониторинг энергопотребления
 Используя iRMC
 Для единичных серверов либо групп
серверов
 Доступ через веб-интерфейс
(http/https)
 Текущее, минимальное, максимальн
ое и среднее значения
 История за 365 дней
 Лимитирование
 Управления с помощью установки
пороговых значений
29

PRIMERGY BX900: Control Power Consumption
 Регулирование
энергопотребления
 Включение и выключение
серверов по графику
 Включенные серверы могут
переводиться в различные p-
состояния
 Бюджетирование
 Автоматическая оценка и
выделение необходимого
количества энергии при загрузке
системы
30

Только у Fujitsu
(Dell only optional and not with blades)
 Memory Contr. On Die
 DDR3/QDR3 memory
 Third Level Cache
 QuickPath™
 Extended Page Tables
 Direct Cache Access (DCA)
 Virtual Machine Device Queuing
(VMDq)
 I/O Acceleration Technology (I/O AT)
Intel VT for Xeon Processors
VT-x
Intel VT for Directed I/O
VT-d
Intel VT for Connectivity
VT-c Source:
31
PRIMERGY BX900: аппаратная поддержка
виртуализации

Динамика виртуализации с VMDq
VMDq более чем удваивает скорость ввода-вывода!
VMDq доступно:
 При использовании встроенных
контроллеров 1 GbE Intel
 Во семействах PRIMERGY S5 и S6
 В т.ч. напольные, стоечные и блейд-
серверы на двух процессорах Xeon
 В картах 10 GbE PCIe (Q4/09)
 Со встроенными контроллерами10
GbE (Q1/10)
 С мезонин-картами10 GbE (Q1/10)
 Также поддерживается технология
FCoE (Fibre Channel over Ethernet)
ThroughputinGbit/s
0.0
2.0
4.0
6.0
8.0
10.0
Without
VMDq
With
VMDq
With VMDq &
Jumbo Frames
4.0
9.2
9.5
The benchmark configuration included a Quad-Core Intel® Xeon® based server running Windows Server 2003 with four VMs and Intel® 82598 10Gb Ethernet Controller running on VMware
ESX 3.5 Update 1. With IxChariot benchmark, receive-only throughput was increased from 4.0 Gb/s to 9.2 Gb/s with VMDq, at the standard frame size of 1500 bytes. With 9000-byte Jumbo
Frames and VMDq, the throughput was 9.5 Gb/s
Source:Intel®
32

PRIMERGY BX900: IO Virtualization
 ServerView Virtual IO Manager (VIOM)
 Снятие ограничений на ввод-вывод
из-за статических WWN и MAC адресов,
ускоряет предоставление виртуальных
ресурсов
 При замене сервера требования
безопасности и конфигурации не
нарушаются
 От администраторов LAN и SAN не
требуется реконфигурирования в
случае замены оборудования или
перемещения ВМ на другой физический
сервер.
 Полная прозрачность для VLAN также в
смешанных средах (real/virtualized)
 Опирается на ведущие решения
виртуализации.
 Не надо докупать специальные Connect-
Modules (напр. HP Virtual Connect)
33

Динамика высокой готовности

PRIMERGY BX900 - избыточность
Избыточность, горячая замена и «отлавливание»
ошибок обеспечивают непрерывность работы
Безопасность в деталях
 Компоненты горячей замены
 6 избыточных блоков питания
 12 избыточных блоков вентиляторов
 2 дублирующих управляющих модуля
 8 избыточных коммуникационных
модулей
 36 избыточных путей ввода-вывода
 36 жестких дисков
 Функции BIOS
 Обнаружение и анализ пред-сбойных
состояний (PDA)
 Автоматическая реконфигурация и
перезапуск сервера (ASR&R)
 Advanced ECC
 Патрулирование памяти (Scrubbing)
 SDDC (Chipkill™)
 Поддержка зеркалирования памяти
 Поддержка горячего резервирования
памяти
Избыточность – наглядно

VMware VirtualCenter (vCenter)
using VMotion together with DRS
(Dynamic Resource Scheduler)
ServerView Management Server
Using PreFailure Detection &
Analysis (PDA)
PRIMERGY BX900: Pre-failure Detection and Analysis
ESX ESX ESX ESX
VM01
VM02
VM04
VM05
VM06 VM07
VM09
VM10
redundant SAN Blade Switches
redundant LAN Blade Switches
SV Operations Manager контролирует все
серверы
(fans, CMOS batteries, CPUs, memory modules
and hard disks)
PDA обнаруживает превышение
пороговых значений и уведомляет DRS
VirtualCenter автоматически переводит
сервер в сервисный режим ( “Maintenance
Mode“)
Все ВМ перемещаются на другие физические
серверы с помощью VMotion
VM06
ESX
VM03
VM08
VM04
36
 Zero-Downtime for VI4 (PDA for DRS)

PRIMERGY BX900: Масштабирование
37
 Объедините до 72 серверов в единую систему
С ServerView Virtual I/O-Manager и объединением до 4 кубов можно
построить управляемый домен

BX900 – коммуникационные возможности
Коммутаторы и карты для всех случаев
 Передовые решения для LAN и SAN от Fujitsu, Brocade, Emulex иMellanox
8 Gb FC
Pass-Through
18/18
8 Gb FC
18/8 Brocade
10 Gb Ethernet
18/8 II
40 Gb IB
18/18 Infiniband
1 Gb Ethernet
Pass-Through
18/18
10 Gb Ethernet
Pass Through
18/18
1 Gb Ethernet
36/12
1 Gb Ethernet
36/8+2
Stackable
10 Gb Ethernet
18/8
38

Application Server
Processor Intensive
• HPC
• Mail server
• CRM server
• ERP server
• Etc…
Back-end Server
Memory Intensive
• File & Print server
• Database server
• Backend server
for CRM/ ERP
• Etc…
Front-end Server
Network Intensive
• Web server
• Infrastructure
server
• Firewall
• Portal server
• Etc…
BX900 Application Scenarios
 BX900 справится с любым сценарием!
Т и п и ч н ы е с ц е н а р и и и с п о л ь з о в а н и я
39

PRIMERGY CX1000
Новая платформа для построения
инфраструктуры «облачных вычислений»
40

PRIMERGY CX1000
 Innovative Cooling Design –
“Cool-Central”
 I/O at front side, no doors
 back-to-back setup for racks
Инфраструктура
CX1000 S1
 Standard form-factor 12”x13” board
 Energy efficiency with 92% eff. PSU &
fan-less board design
 IPMI /DCMI mgmt standards, BMC
 Full flexibility for in-house or OEM
designs
 Rip&Replace server tray as
Customer Replaceable Unit
 IP network and storage
 1GbE fabric, iSCSI Boot
 Rack bays for 2-5 switches
 Cat5e pre-cabling ex factory
 Shared or dedicated mgmt LAN
Simple, very energy efficient
Rack Infrastructure
“Cool-Central” shared cooling
solution
Rack with 38 nodes as cloud
unit
Simple, very cost efficient
Design
Flexibility and adaptable
Standards
Energy efficient components
Network Transparency
* Integration test required
Серверные узлы
CX120 S1
Типовые коммутаторы
Brocade, Cisco*
41

© Copyright 2010 Fujitsu Technology Solutions42
Стоечная инфраструктура CX1000 S1
Холодный
воздух
Горячий
воздух
Вытяжка
(зона с
пониженным
давлением)
Вентиляторы
воздушного
охлаждения
CX 120 Server 38
CX 120 Server 1
Вертикальные слоты
для коммутаторов
„Cool-Central“
Инновационный дизайн воздушных потоков
рассчитан в соответствии с аэро- и
термодинамикой
RMU
Два избыточных центральных вентилятора
 Выброс горячего воздуха вверх
 Зона вытяжки, контролируемая сенсорами
 Центральный мониторинг температуры и
потока воздуха (RMU)
 Индикатор сбоя на каждом узле
 Все обслуживание (в т.ч. кабели) и забор
воздуха – с лицевой стороны
 Автоматическая регулировка скорости
вентиляторов
 БЕЗВЕНТИЛЯТОРНЫЕ серверы
Результаты
 Не нужен «горячий коридор» между
стойками
 Снижено энергопотребление
 Уменьшена занимаемая площадь
 Повышена плотность размещения
ресурсов в ЦОД

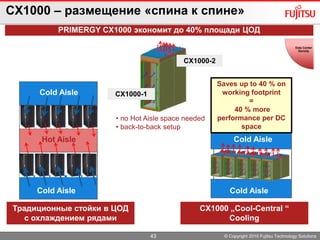

CX1000 – размещение «спина к спине»
Cold Aisle
Cold Aisle
Hot Aisle
Cold Aisle
Cold Aisle
Cold AisleCold Aisle
Традиционные стойки в ЦОД
с охлаждением рядами
CX1000 „Cool-Central “
Cooling
CX1000-1
CX1000-2
PRIMERGY CX1000 экономит до 40% площади ЦОД
Saves up to 40 % on
working footprint
=
40 % more
performance per DC
space
• no Hot Aisle space needed
• back-to-back setup
43

CX120 S1 Cloud Server Node
PCI SlotI/OOptional Disks
1 x Power Suppy Unit
8 Memory slots
•Server node
2 socket Server MoBo
D3052
2 sockets for
Xeon 56xx CPUs
44

CX120 S1 Server Tray
Server panel
Management LAN
2 x 1 GB
ETH LAN
4 x USB
2 x 2.5”
hard disk
non hot-plug
SATA
Rip&Replace
handle
Power
Supply
•Server Tray *
1 U chassis
Rip&Replace
*Server Tray shown w/o metal plate
45

CX1000 Rack

x10sure 3.0TM
Легкий путь к отказоустойчивости для
малого и среднего бизнеса

Идея решения x10sure

Что такое x10sure?
x10sure
 обеспечивает
отказоустойчивость для:
 Windows & Linux приложений
 в 1:1, N:1 и N:M конфигурациях
 предоставляет
централизованное управление
ресурсами
 интегрирует и дополняет
ведущие технологии
виртуализации
 Уменьшает издержки, снижает
эксплуатационные расходы
x10sure
Серверы (рабочие и резерв)
Резерв
СХД
Загрузочные образы, ПО и данные

SAN-Storage
x10sure – Как это работает?
 Образы, с которых
осуществляется загрузка
серверов, хранятся на СХД
 x10sure ведет мониторинг
серверов и систем хранения
 В случае сбоя сервис
автоматически
перезапускается на
резервном сервере
x10sure обеспечивает высокую доступность IT-сервисов
1
2
3
4
5
6
4
Резервный
сервер
Рабочие
серверы
Образы
серверов
2
3
4
5
6
1
СБОЙ

Что такое x10sure 1:1 ?
 Начальная конфигурация x10sure
 Восстановление Windows и Linux-
приложений
 Решение с использованием гипервизора
 Ключевые особенности
 Нет необходимости в адаптации
приложений
 Непрерывный мониторинг продуктивного
сервера
 Автоматическое восстановление в минуты
 Перенос задачи с отказавшего сервера
 Идеальная конфигурация для небольшого
бюджета
 Защита инвестиций; простое
масштабирование до конфигурации N:1
Единая СХД
Сервер
приложений Управляющий сервер
Monitoring
x10sure 1:1
 Мониторинг
 Управление питанием
 Отказоустойчивость

x10sure 1:1 – Как это
работает?
Мониторинг
НЕПОЛАДКИ!
Выключить
Перезапуск
Восстановление
Перезапуск
Мониторинг

Пример лицензирования
53
1 x x10sure Базовый пакет $ 1903
1 x Базовый пакет поддержки $ 420
4 x x10sure серв. Лицензии $ 5980
4 x годовая поддержка серв. $ 1320
$ 9623
Что мне нужно для
лицензирования 4-х
продуктивных
серверов, защищенных одним
резервным, с поддержкой на 1
год?
Серверы приложений
Пакет годовой поддержки
1x Резервный сервер
1 x Управл. модуль
Базовый пакет
+
+

x10sure + Серверная
виртуализация
 Управление множеством
виртуальных машин
 управляемый софт VMware для
виртуальных машин:
HA, VMotion, DRS, DPM, …
 x10sure защищает существующую
ИТ инфраструктуру
 Уровень физического сервера
 Перемещает реальные and ESX
сервера за минуты
 Обеспечивает ту же
производительность и
работоспособность вскоре после
отказа сервера, защищенного
x10sure
55
ErsatzSpare
Storage
Fabric
Виртуальные машины
 Если один из ESX серверов отказал:
 На 33% больше загрузка серверов
 На 33% процессорной мощности
потеряно
 На 33% производительности
ввода/вывода потеряно
Crash

Пример: x10sure DR
PRIMERGY BX + VIOM
Site A Site B
Service_A
1
Service_A
2
Netwoker/Xprint
VMApp_A
1
VMApp_A
3
Spare
Service_A
3
VMApp_A
2
SAN SAN
Service_B
1
Service_B
2
VMApp_B
1
VMApp_B
2
Spare
Синхронизация
x10sure Control Center
ServerClass #1
Spare
VMApp_B
3
ServerClass #2
PRIMERGY BX + VIOM

RapidStructure – идеальный путь к верному решению
 RapidStructure – это проверенные конфигурации для
быстрого и гарантированного внедрения
 RapidStructures базируются на опыте реальных проектов и
опытных партнеров-интеграторов
 Преимущества для заказчика:
 Использование опыта многих проектов
 Короче время проекта
 Меньше рисков
 Экономия средств
N:1
x10sure “XLarge Solution”x10sure “Large Solution”x10sure “Medium Solution”x10sure “Small Solution 1:1”
Spare
x10sure
n Production poolsN:1
Spare
n Prod. pools
Spare
Prod.pool
1:1
Spare+
Control

Эффективное
обслуживание
Cost-effective
high-availability
Быстрый ввод в
использование
Легкая
эксплуатация
Унифицированное управление
интегрированное администрирование виртуальных и физических серверов
Экономически эффективная высокая готовность
- автоматизированное резервирование серверов N+1
Упрощение управления жизненным циклом
Server Virtualization
I/O Virtualization
ServerView Resource Coordinator VE
Ключевые функциональные области

Автоматизированный ввод серверов в эксплуатацию
#1 #2 #3 #4
Admin Server
RCVE
Managed Servers
#5
Заливка
образа
Cloning
Создание
образа для
клонирования
 Обеспечивает упрощенную
инсталляцию через клонирование
образа
 Создает образ для клонирования на
основе сервера-образца и задействует
его на новых серверах
 Автоматически настраивает сетевую
конфигурацию (hostname, IP, и т.д.)
клонированных серверов
Преимущества
 Меньше время ввода в эксплуатацию
(в 10 раз быстрее чем «заливка» с
нуля вручную)
 Обеспечивает простой путь к
масштабированию серверных ферм
60

BladeViewer – интуитивный мониторинг и
управление
 Дополнительный формат консоли,
оптимизированный для
администрирования блейд-систем
 Реалистичное представление всей
системы в целом
 Позволяет выполнять базовые задачи
администрирования
 Интеграция с внешними консолями
управления обеспечивает более
детальный уровень
 Простота использования – даже без
предварительного опыта
 Удаленное управление блейд-
системой
 Нет необходимости открывать
несколько различных консолей для
повседневных задач
администрирования
61

Схема сети
 Визуализация сетевой топологии и информации о статусе
 Легко проверить актуальную конфигурацию сети
 Помогает анализировать влияние сетевых ошибок
62
Virtual switch
Virtual server
Physical switch
Physical server
Connection
error
Детальная сетевая
диаграмма для
администратора сети
Navigation Map

Визуализация
энергопотребления
Admin server
Сбор информации
RCVE
Визуализация
PRIMERGY BX900
*1. Only PRIMERGY BX900 is supported for this function
Непрерывно низкая
загрузка
Ежедневное отключение серверов
Непрерывная работа 24 часа
 Графически отображает энергопотребление каждого шасси и сервера, а также
позволяет сравнивать использование ресурсов (*1)
 Экспортирует данные в CSV-файл
 Визуализирует тенденции энергопотребления
63

VM Guest Live Migration
VM Host
Virtual
Server
VM Host
VMware vCenter Server
RCVE
#...........
#..........
……
Live migration
triggered from
RCVE console*
Automated live
migration through
CLI scripts
Virtual
Server
 Перемещает виртуальные серверы с одного
физического сервера на другой (live
migration)
 Через CLI или напрямую из консоли RCVE
 Для VMware ESX в комбинации с VMware
vCenter
 Мониторинг физических серверов и
повседневное администрирование
виртуальных (управление
энергопотреблением, миграция) с одной
централизованной консоли
 Возможность задания действий по
расписанию, например перераспределение
всех виртуальных серверов на один
физический и останов остальных
неиспользуемых серверов или даже шасси в
ночное время
64
* available in 12/2009

RCVE Admin Server
#1
#2
#3
Встроенное управление
системными образами
 Возможность
централизованного управления
несколькими поколениями
системных образов множества
серверов
 Единый интерфейс (GUI/CLI)
для различных типов серверов и
ОС
 Легкость отката системных
образов в случае сбоя
 Упрощение администрирования
множества серверных образов
 Не требуются различные
инструменты для различных
типов серверов или ОС
Images Server #1
#1
#2
#3
Images Server #2
#1
#2
#3
Images Server #3
Linux
Server
#1
Admin LAN
Vol.
#1
Windows
Server
#2
VMware
ESX
Server
#3
Vol.
#2
Vol.
#3
65

Быстрая замена серверов
 Автоматическое переназначение исходного тома СХД резервному серверу
обеспечивается с помощью технологии виртуализации ввода-вывода (VIOM для блейд-
систем или HBA rename service)
 Не требуется реконфигурировать сеть (SAN/LAN)
 Локальная загрузка: восстановление последнего сохраненного системного образа на
подменный сервер
 Значительное сокращение процесса обслуживания
 Нет необходимости в трудоемких ручных методах восстановления (переустановка ОС,
драйверов и пэтчей)
SAN-Boot Local-Boot
66

Auto
detection
Автоматическое восстановление в
случае отказа сервера (SAN Boot)
 Несколько общих резервных
серверов для множества рабочих
продуктивны серверов
 Исходные системные тома
автоматически переназначаются
резервному серверу
 Виртуализация ввода-вывода
устраняет необходимость
реконфигурации соединений SAN
 Идеально работает в комбинации с
функциями HA гипервизоров
 Обеспечение экономически-
эффективной высокой готовности для
всего серверного пула
 Высокая готовность доступна также для
некритичных сервисов
 Защищены все серверы,
поддерживающие сервисы для бизнес-
процесса
 Сокращение времени
восстановления
 Не требуется вовлечение
администратора СХД
Linux
Server
#1
RCVE
Admin Server
Admin LAN
Vol.
#1
SAN
IO virtualization
(WWN Settings)
HBA
WWN1
Windows
Server
#2
HBA
WWN2
Windows
Server
#3
HBA
WWN3
Spare
Server
HBA
WWN3
Failure
Vol.
#2
Vol.
#3 Storage
Auto
re-allocation
67

Автоматическое восстановление в
случае отказа сервера (Local boot)
 При обнаружении сбоя
автоматически задействует
резервную копию системного образа
и запускает резервный сервер
 Восстановление бизнес-приложений
в состоянии, актуальном на момент
последнего резервного копирования
 Экономия до 74% времени
восстановления сервера ( в
зависимости от размера образа)
 Нет необходимости в трудоемких
ручных методах восстановления
(переустановка ОС, драйверов и
пэтчей)
Восстановление
Linux
Server
#1
RCVE Admin Server
Admin LAN
Vol.
#1
Windows
Server
#2
Windows
Server
#3
Spare
Server
Vol.
#2
Vol.
#3
Vol.
#1
Vol.
#2
Vol.
#3
System
Images
Авто-
обнаружение
Vol.
#3
68
Сбой

Экономичная высокая
готовность: сценарии (1)
69
 Более простая и более дешевая альтернатива
традиционным кластерным решениям
 Кластерные решения
 Основаны на конфигурациях серверов 1:1 – по
одному резервному серверу на каждый рабочий
 Сложны в обслуживании – высокие операционные
расходы
 Только для определенных приложений
 RCVE
 Требует меньше аппаратных ресурсов
(резервирование N+1)
 Не зависит от «кластеризуемости» приложений и
может защитить любое приложение в бизнес-
процессе
 Не зависит от специфического типа ОС – может
защитить смешанные среды на основе Windows и
Linux единым решением
Server
OS OS
Server
App App
Spare
Physical
environment

70
 Высокая готовность в
смешанных средах с
виртуальными и физическими
серверами
 Возможность совместного
использования резервных серверов
как для физических, так и для
виртуальных сред
 RCVE может защитить также среды,
содержащие различные
гипервизоры
 Не нужен выделенный резерв
для каждого гипервизора
 Возможны комбинации с
решениями для высокой готовности
и распределения ресурсов от
поставщиков гипервизоров
(напр. VMware HA & DRS)
Server
VMware
OS
Server
OS OS
Server
OS
Server
Hyper-V
OS OS App App
Spare
App App App App
Virtual
environment
Physical
environment
“We believe that Fujitsu's server
management solution combined with
VMware Infrastructure 3, the industry's
leading virtualization solution especially
VMware HA… delivers efficient utilization for
users.”
-Brian Byun, Vice President, VMware, Inc.

71
 Экономия на стоимости резервных серверов в многокластерных
средах
 RCVE может защитить все кластеризованные узлы одним резервным
сервером
 К тому же RCVE может защитить отдельностоящие сопутствующие
серверы вне кластерной среды
Server
OS OS
Application1
Cluster Software
Server Server
OS OS
Server
App App
Spare
Stand-alone
servers
Clustered
environment
Application2
Cluster Software
Server
OS OS
Server
Clustered
environment
Application3
Cluster Software
Server
OS OS
Server
Clustered
environment

PRIMERGY BX900: Единое
управление ресурсами
 ServerView Resource Coordinator предлагает
единый, интуитивный интерфейс для физических и
виртуальных сред
72

PRIMEQUEST 1800E

Продукты Fujitsu
System Size
High-end
Mid-range
Volume-
range
Mainframe UNIX Servers
Linux/Windows
Servers
[MSP/XSP]
[Solaris]
[Linux/Windows]
GS21／
PRIMEFORCE
SPARC Enterprise PRIMEQUEST
PRIMERGY
Storage
ETERNUS
DX8000
ETERNUS
DX60/DX80/DX90
ETERNUS DX400
 Для эффективного решения любых задач
 Наиболее подходящее по цене, производительности и
эффетивности
 Широкий спектр серверов и систем хранения

Инсталляции PRIMEQUEST
Large-Scale Database Systems
• Anthony Marano (USA) (Windows)
• Banco Popular (Spain/Mega Bank) (Windows)
• Circle K Sunkus (Linux)
• Coput (Spain/Bureau of transportation) (Linux)
• Eastern Asia Commercial Bank (Vietnam) (Linux)
• Fulton County (USA) (Linux)
• Lotte World (Korea) (Windows)
• Nagoya University Hospital (Linux)
• Nikken Gakuin/Kenchiku Shiryo Kenkyusya Co.,Ltd (Windows)
• Sejoong Namo Tour (Korea) (Windows)
• Seoul National University (Korea) (Windows)
• Severance Hospital (Korea) (Windows)
• Shibaura Institute of Technology (Windows)
• Sung-Ae Hospital (Korea) (Windows)
• The Banshu Shinkin Bank (Windows)
• TIS (Linux)
• Tokyo Stock Exchange (Linux)
• To Solutions CO., LTD (Windows)
• Tsu Municipal Office (Windows)
• VIVO (Brazil) (Linux)
• TMN/Portugal Telecom (Linux)
• Vodafone K.K. (Windows)
• Yamato Group (Linux)
• Yamazaki Baking Co. (Windows)
• Daiichi Sankyo (Windows)
• KDN (Germany) (Windows)
• Konica Minolta Holdings (Windows)
• Toray Engineering Co.,Ltd (Windows)
ERP Platforms
• NTT DATA CORPORATION (Linux)
• Shiga Bank, Limited. (Linux)
• Shizuoka Bank (Linux)
• TKC Corporation (Windows)
• Tokyo Stock Exchange (Linux)
Legacy Modernization
Проверенное решение в критически важных решениях
на базе стандартной архитектуры. Более 1400 инсталяций.
• FDK CORPORATION (Linux)
• Institute for Cosmic Ray Research, University of Tokyo (Linux)
• Japan National Institute of Occupational Health & Safety (Linux)
• Research Center for Computational Science, Okazaki Research
Facilities, National Institutes of Natural Sciences (Linux)
• Research Institute for Information Technology, Kyushu
University (Linux)
High Performance Computing
75

PRIMEQUEST 1800E
Scalability
8 Xeon Nehalem-EX 7500
processors
64 cores, 128 threads
Memory Max. 1TB
Partitions Up to 4 electrically isolated
Onboard I/O 16x Giga Ethernet, 8x USB 2.0
Extendable I/O
16x PCIe 2.0 (8 Lane) in chassis
Up to 40 w/PCI extension boxes
Form Factor 12U rack mount
 Функции RAS
 Высочайшая надежность уровня
SPARC Enterprise
серверов, базирующаяся на
технологии QPI
 Зеркалирование памяти
 Аппаратные разделы
 Hot-standby system board
 Flexible I/O
 Проведение апгрейдов и ремонтов
без остановки сервера
 PCIe slot extension
 Расширенные функции
управления
 Management Board (MMB)
 Опционально вторая плата MMB
для увеличения надежгости
 Удаленное обслуживание, горячая
замена, online апгрейд
микрокодов.76

Автоматическое определение и
коррекция ошибок
 Множество уровней защиты
 CPU (Core/cache) : Обнаружение ошибок
• Проверка ошибок на уровне работы отдельных ядер
 Ошибки в памяти:
Обнаружение/коррекция/деградация
• Error Correction Code/SDDC (chip kill)
• Single Device Data Correction
 Механизм самодиагностики для системных
интерфейсов
• Передача данных между системными платами через внутренние
системные интерфейсы контролируется специальными аппаратными
механизмами обнаружения и коррекции ошибок, автоматического
повтора пе5редачи сбойных пакетов или выведения из работы
сбойных путей подключения.
77

Все ошибки изолируются внутри аппаратного раздела
 Ошибки внутри одного раздела не влияют на работу остальных
 Максимальное время безостановочной работы благодаря
автоматическому переходу приложений на резервные системные платы.
CPU/ Memory
OS
Application
Partition #1 Partition #2
CPU/Memory
OS
Application
Аппаратное партиционирование
CPU/Memory
Reserved System
Board
Failure
Switch to Reserved
System Board
78

Высочайшая производительность
 Масштабируемость и производительность на базе
восьмиядерных процеесоров Intel Xeon
 Большая производительность по сравнению с предыдущим
поколением на базе Itanium
 SAP two-tier SD benchmark выше чем на базе IBM POWER7
0
500
1000
1500
PQ 580A
(Itanium9150M
32 CPU64 core)
PQ 1800E
(Xeon X7560
8 CPU64 core)
Integer computation performance *1
(SPECInt_rate2006(base))
7270
1250
X 1.7
*1 For the detail, please visit www.spec.org
15250
15500
15750
16000
16250
IBMPower System 750
(POWER7 3.55, 4CPU
chips/32cores)
PRIMEQUEST1800E
(Xeon X7560 2.26GHz,
8CPU chips/64cores)
SAP two –tier SD benchmark performance *2,*3
16,000
15,600
79

Enterprise Software & Solutions

Серверы стандартной архитектуры

More Related Content

What's hot

Similar to Серверы стандартной архитектуры

More from Группа компаний СИС

Серверы стандартной архитектуры

Editor's Notes
