1. 1 ©2015 PUBLIC
Вебинар
Николай Гришин
Сергей Масленков
Что нужно и что не нужно делать при проектировании
инфраструктур для SAP HANA
Human Centric Innovation
in Action

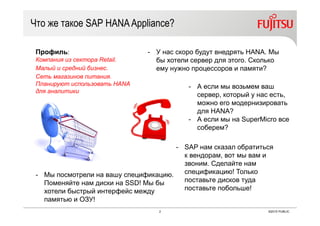

2. 2 ©2015 PUBLIC
Что же такое SAP HANAAppliance?
- У нас скоро будут внедрять HANA. Мы
бы хотели сервер для этого. Сколько
ему нужно процессоров и памяти?
- А если мы возьмем ваш
сервер, который у нас есть,
можно его модернизировать
для HANA?
- А если мы на SuperMicro все
соберем?
- SAP нам сказал обратиться
к вендорам, вот мы вам и
звоним. Сделайте нам
спецификацию! Только
поставьте дисков туда
поставьте побольше!
- Мы посмотрели на вашу спецификацию.
Поменяйте нам диски на SSD! Мы бы
хотели быстрый интерфейс между
памятью и ОЗУ!
Профиль:
Компания из сектора Retail.
Малый и средний бизнес.
Сеть магазинов питания.
Планируют использовать HANA
для аналитики

3. 3 ©2015 PUBLIC
Что же такое SAP HANAAppliance?
 Фиксированная конфигурация, которая включает:
 Модель сервера
 Модель и количество CPU
 Объем RAM и тип установленных модулей
 Конфигурация хранилища (модель, тип и количество дисков)
 Операционная система и файловая система
 Может поставляться с проинсталлированными
ОС и ПО SAP HANA

4. 4 ©2015 PUBLIC

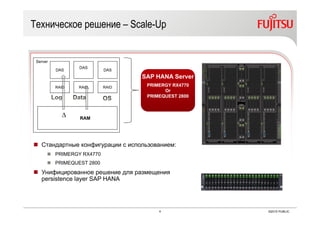

Техническое решение – Scale-Up
Server
RAM
SAP HANA Server
PRIMERGY RX4770
Or
PRIMEQUEST 2800
DAS
RAID
∆
DAS
RAID
DAS
 Стандартные конфигурации с использованием:
 PRIMERGY RX4770
 PRIMEQUEST 2800
 Унифицированное решение для размещения
persistence layer SAP HANA
RAID

5. 5 ©2015 PUBLIC

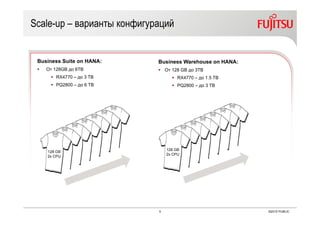

Scale-up – варианты конфигураций
Business Suite on HANA:
 От 128GB до 6TB
 RX4770 – до 3 TB
 PQ2800 – до 6 TB
Business Warehouse on HANA:
 От 128 GB до 3TB
 RX4770 – до 1.5 TB
 PQ2800 – до 3 TB
128 GB
2x CPU
128 GB
2x CPU

6. 6 ©2015 PUBLIC
SAP HANAAppliances бывают разные…
Профиль:
Компания из сектора рекламы.
Малый и средний бизнес.
Размещение рекламы на
информационных терминалах.
Планируют использовать HANA для
SAP BusniessSuite
- Мы заказываем у вас сервер
для SoH с 3TB, но, возможно
мы будем сначала внедрять
BW… Нам нужно через
полгода в продуктив на BW, а
уже потом все остальное.
- А можно просто
доустановить
процессоры? Мы их
быстро купим!
- Подскажите, как нам вообще в
этом ориентироваться? Где
можно посмотреть полный
список совместимого
оборудования?

7. 7 ©2015 PUBLIC
Техническое решение – Scale-Out
 Основной сценарий – BW on HANA
 Данные распределяются между
несколькими узлами, persistence layer –
на общей СХД
 Встроенные средства обеспечения
высокой доступности (n+1)
SAP HANA Server
PRIMERGY RX4770
Or
PRIMEQUEST 2800
SAP HANA
Server 1
PRIMERGY RX4770
or
PRIMEQUEST 2800
SAP HANA
Server 2
PRIMERGY RX4770
or
PRIMEQUEST 2800
SAP HANA
Server 3
PRIMERGY RX4770
or
PRIMEQUEST 2800
SAP HANA
Server 4
PRIMERGY RX4770
or
PRIMEQUEST 2800
SAP HANA
Server n+1
PRIMERGY RX4770
or
PRIMEQUEST 2800
FC 16Gb Network
SAN Storage
ETERNUS DX

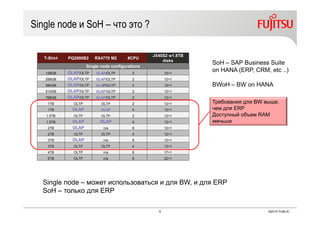

8. 8 ©2015 PUBLIC
Single node и SoH – что это ?
T-Shirt PQ2800B2 RX4770 M2 #CPU
JX40S2 w1.8TB
disks
Single node configurations
128GB OLAP/OLTP OLAP/OLTP 2 12+1
256GB OLAP/OLTP OLAP/OLTP 2 12+1
384GB OLAP/OLTP OLAP/OLTP 2 12+1
512GB OLAP/OLTP OLAP/OLTP 2 12+1
768GB OLAP/OLTP OLAP/OLTP 2 12+1
1TB OLTP OLTP 2 12+1
1TB OLAP OLAP 4 12+1
1.5TB OLTP OLTP 2 12+1
1.5TB OLAP OLAP 4 12+1
2TB OLAP n/a 8 12+1
2TB OLTP OLTP 4 12+1
3TB OLAP n/a 8 12+1
3TB OLTP OLTP 4 12+1
4TB OLTP n/a 8 17+1
6TB OLTP n/a 8 22+1
SoH – SAP Business Suite
on HANA (ERP, CRM, etc ..)
BWoH – BW on HANA
Требования для BW выше,
чем для ERP
Доступный объем RAM
меньше
Single node – может использоваться и для BW, и для ERP
SoH – только для ERP

9. 9 ©2015 PUBLIC

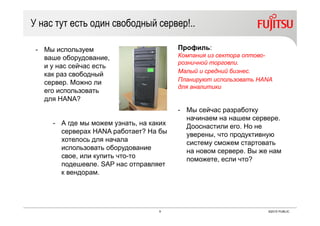

У нас тут есть один свободный сервер!..
Профиль:
Компания из сектора оптово-
розничной торговли.
Малый и средний бизнес.
Планируют использовать HANA
для аналитики
- Мы используем
ваше оборудование,
и у нас сейчас есть
как раз свободный
сервер. Можно ли
его использовать
для HANA?
- А где мы можем узнать, на каких
серверах HANA работает? На бы
хотелось для начала
использовать оборудование
свое, или купить что-то
подешевле. SAP нас отправляет
к вендорам.
- Мы сейчас разработку
начинаем на нашем сервере.
Дооснастили его. Но не
уверены, что продуктивную
систему сможем стартовать
на новом сервере. Вы же нам
поможете, если что?

10. 10 ©2015 PUBLIC

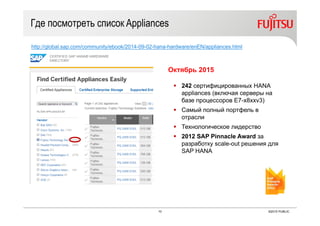

Где посмотреть список Appliances
http://global.sap.com/community/ebook/2014-09-02-hana-hardware/enEN/appliances.html
Октябрь 2015
 242 сертифицированных HANA
appliances (включая серверы на
базе процессоров E7-x8xxv3)
 Самый полный портфель в
отрасли
 Технологическое лидерство
 2012 SAP Pinnacle Award за
разработку scale-out решения для
SAP HANA

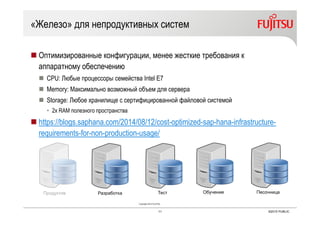

11. 11 ©2015 PUBLIC
«Железо» для непродуктивных систем
 Оптимизированные конфигурации, менее жесткие требования к
аппаратному обеспечению
 CPU: Любые процессоры семейства Intel E7
 Memory: Максимально возможный объем для сервера
 Storage: Любое хранилище с сертифицированной файловой системой
• 2x RAM полезного пространства
 https://blogs.saphana.com/2014/08/12/cost-optimized-sap-hana-infrastructure-
requirements-for-non-production-usage/
Copyright 2015 FUJITSU
Продуктив Разработка Тест Обучение Песочница

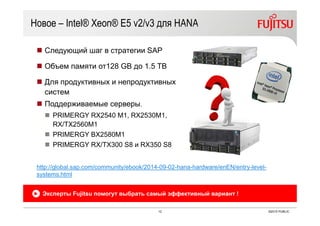

12. 12 ©2015 PUBLIC
Новое – Intel® Xeon® E5 v2/v3 для HANA
 Следующий шаг в стратегии SAP
 Объем памяти от128 GB до 1.5 TB
 Для продуктивных и непродуктивных
систем
 Поддерживаемые серверы.
 PRIMERGY RX2540 M1, RX2530M1,
RX/TX2560M1
 PRIMERGY BX2580M1
 PRIMERGY RX/TX300 S8 и RX350 S8
Эксперты Fujitsu помогут выбрать самый эффективный вариант !
http://global.sap.com/community/ebook/2014-09-02-hana-hardware/enEN/entry-level-
systems.html

13. 13 ©2015 PUBLIC

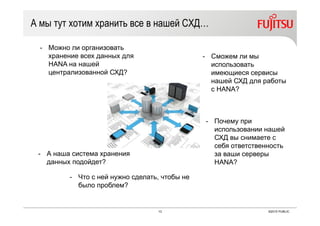

А мы тут хотим хранить все в нашей СХД…
- Можно ли организовать
хранение всех данных для
HANA на нашей
централизованной СХД?
- А наша система хранения
данных подойдет?
- Что с ней нужно сделать, чтобы не
было проблем?
- Сможем ли мы
использовать
имеющиеся сервисы
нашей СХД для работы
с HANA?
- Почему при
использовании нашей
СХД вы снимаете с
себя ответственность
за ваши серверы
HANA?

14. 14 ©2015 PUBLIC

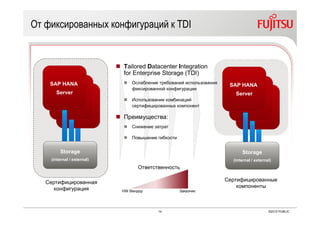

От фиксированных конфигураций к TDI
SAP HANA
Server
SAP HANA
Server
SAP HANA
Server
Storage
(internal / external)
SAP HANA
Server
SAP HANA
Server
SAP HANA
Server
Storage
(internal / external)
Сертифицированная
конфигурация
Сертифицированные
компоненты
Ответственность
HW Вендор Заказчик
 Tailored Datacenter Integration
for Enterprise Storage (TDI)
 Ослабление требований использования
фиксированной конфигурации
 Использование комбинаций
сертифицированных компонент
 Преимущества:
 Снижение затрат
 Повышение гибкости

15. 15 ©2015 PUBLIC

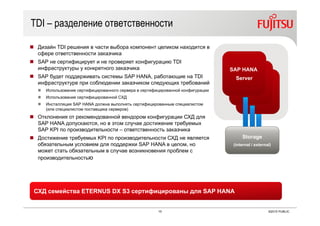

TDI – разделение ответственности
 Дизайн TDI решения в части выбора компонент целиком находится в
сфере ответственности заказчика
 SAP не сертифицирует и не проверяет конфигурацию TDI
инфраструктуры у конкретного заказчика
 SAP будет поддерживать системы SAP HANA, работающие на TDI
инфраструктуре при соблюдении заказчиком следующих требований
 Использование сертифицированного сервера в сертифицированной конфигурации
 Использование сертифицированной СХД
 Инсталляция SAP HANA должна выполнять сертифицированным специалистом
(или специалистом поставщика серверов)
 Отклонения от рекомендованной вендором конфигурации СХД для
SAP HANA допускаются, но в этом случае достижение требуемых
SAP KPI по производительности – ответственность заказчика
 Достижение требуемых KPI по производительности СХД не является
обязательным условием для поддержки SAP HANA в целом, но
может стать обязательным в случае возникновения проблем с
производительностью
SAP HANA
Server
SAP HANA
Server
SAP HANA
Server
Storage
(internal / external)
СХД семейства ETERNUS DX S3 сертифицированы для SAP HANA

16. 16 ©2015 PUBLIC
А разве ваши серверы ломаются?..
- Нам сказали, что на серверы
понадобится совсем немного.
Почему такое дорогое «железо»?
- Как можно обеспечивать
отказоустойчивость систем на базе
HANA?
- Сейчас мы переключаемся на
резервные узлы за 5 минут,
используя кластер. А почему такое-
же время переключения на HANA
стоит так дорого?
- А можем ли мы использовать в DR-
плане возможности нашей СХД?

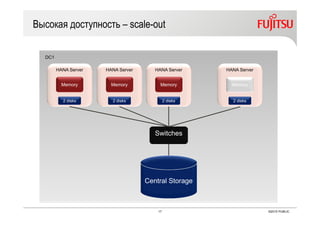

17. 17 ©2015 PUBLIC
DC1
Высокая доступность – scale-out
HANA Server
Memory
2 disks
HANA Server
Memory
2 disks
HANA Server
Memory
2 disks
HANA Server
Memory
2 disks
Central Storage
Switches

18. 18 ©2015 PUBLIC
Высокая доступность – Scale-Up
HANA Server HANA Server
Memory Memory
DisksDisks
DC1
System Replication Table
preload ON

19. 19 ©2015 PUBLIC
DC1
Высокая доступность – Scale-Up
HANA Server HANA Server
Memory
Parallel
Non-PRD
DisksDisks
System Replication Table
preload OFF

20. 20 ©2015 PUBLIC
DC1 DC2
Storage based Replication
HANA DR – Storage-based replication
HANA Server
Memory
2 disks
HANA Server
Memory
2 disks
TDI Storage TDI Storage

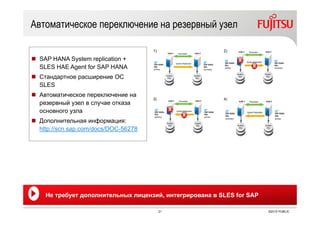

21. 21 ©2015 PUBLIC
Автоматическое переключение на резервный узел
Automated switchover to node2 and
initialised System Replication
node2node1
3) 4)
1) 2)
 SAP HANA System replication +
SLES HAE Agent for SAP HANA
 Стандартное расширение ОС
SLES
 Автоматическое переключение на
резервный узел в случае отказа
основного узла
 Дополнительная информация:
http://scn.sap.com/docs/DOC-56278
Не требует дополнительных лицензий, интегрирована в SLES for SAP

22. 22 ©2015 PUBLIC
Основные методы HA & DR для HANA
Method Usable for Primary KPIs
HA DR RPO RTO
MultiNode Standby 0 5...45 min
SysRep sync inMem 0 10 min (5)
SysRep sync 0 10 min (5)
SysRep async seconds 10 min (5)
Storage Rep sync 0 10...60 min
Storage Rep async seconds...hours 15...75 min
Backup / Recovery 2 x backup interval* many hours

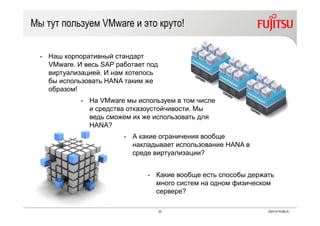

23. 23 ©2015 PUBLIC
Мы тут пользуем VMware и это круто!
- Наш корпоративный стандарт
VMware. И весь SAP работает под
виртуализацией. И нам хотелось
бы использовать HANA таким же
образом!
- На VMware мы используем в том числе
и средства отказоустойчивости. Мы
ведь сможем их же использовать для
HANA?
- А какие ограничения вообще
накладывает использование HANA в
среде виртуализации?
- Какие вообще есть способы держать
много систем на одном физическом
сервере?

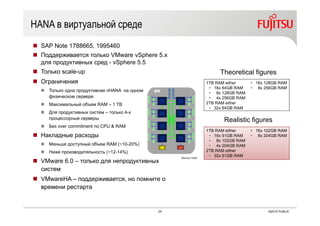

24. 24 ©2015 PUBLIC
HANA в виртуальной среде
 SAP Note 1788665, 1995460
 Поддерживается только VMware vSphere 5.x
для продуктивных сред - vSphere 5.5
 Только scale-up
 Ограничения
 Только одна продуктивная vHANA на одном
физическом сервере
 Максимальный объем RAM – 1 TB
 Для продуктивных систем – только 4-х
процессорные серверы
 Без over commitment по CPU & RAM
 Накладные расходы
 Меньше доступный объем RAM (~10-20%)
 Ниже производительность (~12-14%)
 VMware 6.0 – только для непродуктивных
систем
 VMwareHA – поддерживается, но помните о
времени рестарта
Source: Intel
1TB RAM either
 16x 64GB RAM
 8x 128GB RAM
 4x 256GB RAM
2TB RAM either
 32x 64GB RAM
 16x 128GB RAM
 8x 256GB RAM
1TB RAM either
 16x 51GB RAM
 8x 102GB RAM
 4x 204GB RAM
2TB RAM either
 32x 51GB RAM
 16x 102GB RAM
 8x 204GB RAM
Theoretical figures
Realistic figures

25. 25 ©2015 PUBLIC
Несколько HANA на одном сервере
 Непродуктивные системы
 MCOS, VMware, etc.
 Продуктивные системы
 VMware – в GA только одна система на сервер, несколько систем – controlled availability
 MCOS – возможно с ограничениями (SAP Note 1681092)
 MDC – возможно с ограничениями (SAP Note 2096000, 2191313, 2096000)
 Аппаратное партиционирование в PQ2800E2 – поддерживается (SAP Note 2111714)

26. 26 ©2015 PUBLIC
