Александр Головченко,
продукт-менеджер по серверам,
HP BladeSystem Ambassador в СНГ
Компания Hewlett-Packard
2
Компания HP в мире
• Год основания: 1939
в СССР – с 1969 года
• Штаб-квартира: Пало-Альто,
California, USA
• Лидер в большинстве
регионов и рынков
• Работаем в 170* странах мира
• Более 304 тыс.* сотрудников
• 145 тыс.* партнеров по продажам
• 210 тыс.* сервисных партнеров
• В R&D-подразделениях НР
работает более 30 тыс.* специалистов
• Расходы на R&D – 2.8 млрд.долл. *
* - данные на конец 2011 финансового года
3
По итогам 201
1 года Hewlett-Packard
занимает 1
1 место в списке Fortune 500
и является крупнейшим IT-вендором
Доход HP от продаж оборудования, ПО и услуг достиг в 201
1г.
126 млрд. долл.
HP опережает IT-компанию №2, IBM, более чем на 18%
Источник: http://money.cnn.com/magazines/fortune/fortune500/201
1/full_list/
HP – IT-компания №1
#1
1
4
Широчайший спектр решений
Enterprise
Services
Imaging and
Printing Group
Personal System
Group
Комплексный подход для решения всех Ваших задач
• Серверы
• Системы хранения данных
• Сетевое оборудование
• Программное обеспечение
• Консалтинг и проектирование
• Инсталляция и запуск
• Миграция и развитие
• Поддержка и аутсорсинг
• Принтеры и сканеры
• Мониторы
• Многофункциональные устройства
• Расходные материалы
• Ноутбуки и ПК
• Тонкие клиенты и рабочие станции
• Смартфоны и коммуникаторы
• Аксессуары
Enterprise
Servers, Storages
and Networking
5
Мировой лидер на всех ключевых рынках
Q1 201
1*
*Sources (for details see Notes page):
* Some data is as of other time periods based on data availability, see Notes for details. In general data is based on IDC CY10 Worldwide Quarterly
Tracker Data (Server, PC, Workstations, Hardcopy Peripherals, Disk Storage, Switches, Services) and IDC CY09/10 Software and Services Data
MARKET SHARE POSITION
Blade Servers1
56.1% #1
x86 based Servers1
39.2% #1
Unix + Linux + Windows Servers1,1
1
36.5% #1
Branded Tape Drives9
41.2% #1
External Disk Storage Systems 14.4% #2
Open Networked Disk Storage Systems5
18.4% #1
Automated Software Quality1,6
39.0% #1
Distributed System Management Software1,7
15.4% #1
IT Asset Management Software1,6
21.2% #1
IT Services1.4,7
5.8% #2
Outsourcing1,7
7.9% #2
Support and Training1.7
7.0% #2
Inkjet printers8
48.6% #1
Laser printers9
29.5% #1
Ethernet Switches10
20.0% #2
Workstations3
41.4% #2
Notebooks2
19.9% #1
Desktops 18.4% #1
Thin Clients 28.9% #1
6
Конвергентная инфраструктура HP
УПРАВЛЯЮЩЕЕ ПО
ХРАНИЛИЩА СЕРВЕРЬ
ЭЛЕКТРОПИТАНИЕ
И ОХЛАЖДЕНИЕ СЕТИ
БЕЗОПАСНОСТЫ
СЕРВИСЬ
7
Самые покупаемые серверы
в мире
– Лучшие серверы
для любых повседневных задач
– От 1 до 8 процессоров
– От 1 GB до 2 TB памяти
– До 25 внутренних дисков
Самая популярная
блейд-инфраструктура
– До 32 серверов в 10U шасси
– Высокая надежность
и отказоустойчивость
– Простота внедрения
и управления
Надежная платформа
для бизнес-критических задач
– От 2 до 4080 процессоров
– Лидирующая в индустрии
вертикальная масштабируемость
– Гарантированная надежность
Серверы HP
8
История развития продуктов HP BladeSystem
• Общее унифицированное управление
• Соответствие индустриальным стандартам
• Самые современные технологии
• Выбор для любого окружения
c-Class
Адаптивная инфраструктура и виртуализация
p-Class
Горизонтальное
масштабирование
e-Class
Высокая плотность
Источник: IDC's EMEAQuarterly Server Tracker, Units, March 2012
HP
#1
56.6%
9
Плановое развитие HP BladeSystem
>5 million
ports
>5 million
licenses
>3 million
blades
Лезвия и инфраструктурное ПО HP – для Вашего успеха
CloudSystem
облако в шкафу
10
Минимальная цена
полного решения
Шасси с3000 и c7000
Серверные лезвия
Коммутаторы,
модули Virtual Connect
и Pass-Thru
Mezzanine-адаптеры
Лезвия-хранилища
Модули охлаждения Active Cool Fans
Доступ через локальный KVM и IP KVM
ПО Insight Control Environment
3” LCD Insight Display
Напряжение питания
1Ф ~220V и 48V DC
Система питания
N + N и N + 1
Лучшая цена сервера
в пересчете на лезвие
11
HP BladeSystem c7000 NonStop Signal Midplane
Существенное улучшение надежности
достигнуто благодаря отсутствию
активных компонентов, которые могли
бы повлиять на продолжительность
безотказной работы
На плате отсутствуют цепи питания.
Печатные проводники предназначены
только для передачи сигналов
с высокой скоростью и
достоверностью
Обеспечение надежности для сигнальных соединений
без единой точки отказа ( No Single-Point-of-Failure )
Signal Midplane:
Среднее время наработки до критического отказа (MTBCF)
1097 лет
вид со стороны лезвий вид со стороны коммутаторов
12
HP BladeSystem c7000 NonStop Power Midplane
Для всего шасси
(Signal Midplane, Power Midplane, Fan Board, LCD Display, LCD Signal Mnagement Board, LCD Blind Mate Connector)
MTBF: 273 года MTBCF: 593 года
Обеспечение надежности для соединений электропитания
без единой точки отказа ( No Single-Point-of-Failure )
13
c7000 with 2400W High Efficiency PSU
Энергоэффективный БП для с7000
Первый в мире БП среди всех производителей блейд-систем,
сертифицированный по 80 Plus GOLD
КПД 94.6%
PLATINUM
vs. 92%
14
Вентилятор HP Active Cool
Конструкция разработана по специальным
требованиям и не имеет аналогов в отрасли
• Сверхмощный воздушный поток
• Высокое давление
• Лучший в своем классе уровень надежности
• Отличная акустика во всем рабочем диапазоне
Энергопотребление и воздушный поток
6 вент.
8 вент.
10 вент.
м3/мин
Вт
Акустические характеристики:
8 вентиляторов работают тише, чем
6 вентиляторов на 3,7 дБ.
Ниже
на 40%
HP Thermal Logic – интеллектуальное охлаждение
15
Традиционный
стоечный
монтаж
Серверы-лезвия
ProLiant
Integrity
ProLiant DL360/DL365
Мощнейший 2P сервер формата 1U
ProLiant DL380/DL385
Самый продаваемый в мире 2P сервер
ProLiant DL580/DL585
Сервер 4Р наивысшей производительности
BL460c BL465c
BL860c
BL680c BL685c
Integrity rx2660
Сервер 2P/2U на базе Intel Itanium 2
Integrity rx6600
Сервер 4P/7U на базе Intel Itanium 2
BL870c
ProLiant DL120/DL160
2P/1U сервер начального уровня
BL280c
Серверы-лезвия HP BladeSystem
- полный аналог обычных серверов
BL490c BL495c
BL890c
16
Самое широкое предложение серверов-лезвий
BL465c
BL2x220c BL460c BL685c
BL680c BL860c BL870c
BL280c BL490c
 1, 2, 4 или 8 процессоров
 Intel Xeon и Itanium,
AMD Opteron
 24GB…2TB памяти
 Аппаратный RAID + кэш + батарея|флэш
 от 2..32 до 100! физических портов Ethernet
 от 2 до 24 портов FC или SAS
 до 26 дисков с горячей заменой
BL890c
BL620c
17
PCI Exp
Half-height
Tape Blades
Half-height
D2200sb
Half-height
SB40c
Half-height
iSCSI SAN
Half-height
SAS/iSCSI
Другие лезвия HP BladeSystem
WS460c
Хранилища Рабочая
станция Расширители
AMC Exp
Half-height
AMC
LTO2/LTO5
18
Внутренние разъемы USB и SD Card
Во всех серверах HP BladeSystem c-Class
ProLiant имеется внутренний разъем USB
• Применяется для подключения USB флеш-накопителей
(DOK, Disk-on-Key) внутри корпуса блейд-сервера
• Используется для устройств многофакторной
аутентификации, если для доступа к ОС и/или
приложению требуется и пароль и внешний
накопитель (например, HASP™, E-Token™ и т.п.)
В серверах шестого и седьмого поколений
также имеется слот для SD Card
USB ключ
Схемы многофакторной безопасности
дают более высокий уровень защиты,
чем схемы парольной защиты
19
HP StorageWorks IO Accelerator
– Высочайшая производительность
• High IOPs performance (up to 100K IOPs)
• Fast read and writes (up to 800 MB/s)
• Low latency access to storage (~50 μs)
• Extremely low power (less than 6W)
• High capacity (80/160/320/640GB)
– Для критичных бизнес-приложений
• Financial Transactions
• 3D Rendering
• Data Mining
Конфигурация: один четырехпроцессорный сервер HP ProLiant DL585G5,
5шт. FusionIO ioDrive Duos 320GB и 6шт. FusionIO ioDrive 160GB.
1 Миллион IOPS* и 8 ГигаБайт в секунду на сервер !
HP IO Accelerator – производительность массива EVA
за В ДЕСЯТЬ РАЗ МЕНЬШИЕ деньги
20
HP BladeSystem и внешние SAS хранилища
+
HP Smart Array P700m or P71
1m or P712m
Mezzanine controller
RAID-массив
MSA2000sa или
P2000 G3
до 96 LFF дисков
до 149 SFF дисков
Библиотеки MSL
и автозагрузчики
в каждом лезвии, которому необходимо
подключение к внешним хранилищам
Two 3G/6G SAS Blade Switches
пара коммутаторов в шасси
JBOD-массив
MDS600
до 70 LFF дисков
в 5U
21

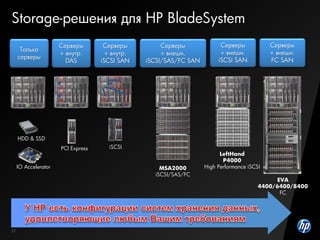

MSA2000
iSCSI/SAS/FC
Storage-решения для HP BladeSystem
Только
серверы
Серверы
+ внутр.
DAS
Серверы
+ внутр.
iSCSI SAN
Серверы
+ внешн.
iSCSI/SAS/FC SAN
Серверы
+ внешн.
iSCSI SAN
Серверы
+ внешн.
FC SAN
EVA
4400/6400/8400
FC
PCI Express iSCSI
IO Accelerator
HDD & SSD
LeftHand
P4000
High Performance iSCSI
22
Коммутационные модули HP BladeSystem
16 или 32 внутренних порта
по одному порту к каждому лезвию
Пропускная способность без ограничений
для каждого сервера и всех серверов вместе
• 1 Gb/s Ethernet
• 3 Gb/s SAS
• 4 Gb/s Fibre Channel
• 8 Gb/s Fibre Channel
• 10 Gb/s Ethernet
• 56 Gb/s FDR Infiniband
• и т.д.
от 5 до 32 внешних портов
Соединение с другими блейд-шасси,
с клиентскими и корневыми коммутаторами
• 1 Gb/s Ethernet (медь и/или оптика)
• 3 Gb/s SAS
• 4 Gb/s Fibre Channel
• 8 Gb/s Fibre Channel
• 10 Gb/s Ethernet (медь и/или оптика)
• 56 Gb/s FDR Infiniband (медь и/или оптика)
23
Коммутаторы HP BladeSystem
Virtual Connect Ethernet
Ethernet Fibre Channel SAS
Virtual Connect Converged
Virtual Connect FC
Infiniband
24
Технология HP Virtual Connect
– Существенно уменьшает
кабелирование
– Уменьшение изменений в
физической топологии LAN и
SAN
– Увеличивает самостоятельность
адиминистраторов уменьшая их
зависимость друг от друга
– Предварительное внедрение
инфраструктуры присоединений
с последующим простым
внедрением серверов по
надобности
Server administrator
Spare
LAN
SAN
NIC
HBA
NIC
HBA
NIC
HBA
NIC
HBA
Storage
administrator
Virtual
Connect
modules
Blade enclosure
HP
1Gb
VC-Enet
Module
X2
X1
1
2
3
4
5
6
7
8
HP
4Gb
VC-FC
Module
1
2
3
4
Server-edge
virtualization
A
B
C
Network
administrator
Традиционная сеть, без HP Virtual Connect
1
NIC
HBA
2
NIC
HBA
MAC
WWN
3
NIC
HBA
MAC
WWN
4
NIC
HBA
MAC
WWN
5
NIC
HBA
MAC
WWN
World Wide Name
MAC address
Fibre
Channel
Switch
LAN
Ethernet
Switch
SAN
• Server changes impact network configuration
• Multiple admin teams involved in server-centric tasks
• Complexity grows as the infrastructure expands
HP BladeSystem Enclosure
HP BladeSystem и HP Virtual Connect
HP BladeSystem Enclosure
1
NIC
HBA
2
NIC
HBA
3
NIC
HBA
4
NIC
HBA
5
NIC
HBA
LAN
SAN
Virtual
Connect
MAC
address
pools
Ethernet
bridge
& port
aggregate
FC port
aggregate
WWN
address
pools
Fibre
Channel
Switch
Ethernet
Switch
• Reduces physical cabling
• Separates server and network mgmt
• Server changes have no impact on networks
LAN Uplinks
SAN Uplinks
27
Два модуля
HP Virtual Connect Flex-10 Ethernet
Интегрированный или дополнительный
адаптер Flex-10 NC522/532/542/550
Настройка пропускной способности
каждого интерфейса осуществляется
на аппаратном уровне
с шагом 100Мб
от 100Мб до 10Гб
Virtual
Connect
Flex-10
Virtual
Connect
Flex-10
+
Технология Flex-10
28
Традиционная
блейд-система
VC Flex-10 и VC FC
(лезвия 6 поколения)
HP VC FlexFabric
(лезвия 7 поколения)
FC HBA
Mezz
2 port
1Gb
LOM
4 port
1Gb NICs
Mezz
FC HBA
Mezz
Flex-10
LOM
Отказоустойчивые пары модулей в блейд-шасси
Адаптеры LAN/SAN в лезвии (интегрированный и дополнительные)
FlexFabric
CNA LOM
8
32
2
0
модуля VC Flex Fabric
доп. адаптеров
модулей ввода-вывода
доп. адаптера
29
16 connections to FlexFabric CNAs
LAN
SAN
LAN
Feature Summary
• 16 downlinks 10Gb CEE/FCoE to servers
• 8 uplinks: 4 Ethernet/FC + 4 Ethernet
shared 2 internal x-connect links
• Standard LAN stacking & configuration
• Standard NPIV on FC ports
• Consistent SFP+ modules & cables
Гнезда для ОБЫЧНЫХ SFP/SFP+
Ethernet и Fibre Channel трансиверов
30
HP iLO – универсальность, гибкость, удобство
– Высокопроизводительная удаленная
консоль для ежедневного
администрирования
– Полный контроль за системой из
единой консоли
– Контроль состояния аппаратного
обеспечения
– Встроенный мониторинг и
управление системой питания
– Дружелюбный WEB интерфейс и
командная строка для автоматизации
– Присоединение удаленных
консольных устройств, образов
дисков и каталогов
– Работа с системами сетевого
управления (SNMP, IPMI)
– Запись консольного журнала
– 60-дневная демо-лицензия
31
HP Onboard Administrator
• Локальный и удаленный доступ
• Простая начальная настройка
• Быстрая диагностика
• Мониторинг всех параметров
• Графические подсказки
• Управление лезвиями и I/O
• Consol Reply
• Свободный доступ к iLO
• Разделяемый DVD
• Интеграция с ПО HP ICE
• Инвентаризация
Локальный доступ
Удаленный доступ
32
33
HP Systems Insight Manager
34
Essential Infrastructure Management
HP Insight Control
Deploy Servers
Quickly
Manage Health
Proactively
Control from
Anywhere
Optimize Power
Confidently
Reduce system
admin expenses
Reduce deployment
time by 65%
Reduce unplanned
downtime by 77%
Triple your
datacenter capacity
35
HP Insight Server Migration
o Physical to ProLiant
o Physical to Virtual
o Virtual to Virtual
o Virtual to ProLiant
• Исходным может служить
любой x86 сервер.
• Конечный сервер – ProLiant
(стоечный, пьедестальный,
блейд) или виртуальная
машина:
Простой перенос отлаженной операционной системы,
приложений, настроек, пользовательских профилей
и данных.
Это не переинсталляция!
36
Почему блейды?
или
Потому что у блейдов лучше:
+ Компактность
+ Энергоэффективность
+ Управляемость
+ Отказоустойчивость/надежность
+ Удобство обслуживания
+ Простота миграции
+ Цена !
+ … и многое другое
37
16 x BL460с
16 x DL360G5
22U
+ 2 FC коммутатора + 40 SFP модулей + 32 FC кабеля,
+ 3 Ethernet коммутатора + 54 CAT5 кабеля + кабельные организаторы
+ дополнительные распределители питания, + патч-панели,
+ …, + работы по установке!
Все включено !!!
10U
Rack-Mount vs. Blade
38
+ 2 FC коммутатора, + 40 SFP модулей, + 40 FC кабелей,
+ 3 Ethernet коммутатора, + 48 CAT5 кабелей, + распределители питания
16 серверов
2 x Intel Xeon 5540 (2,53GHz) Quad-Core, 12GB RAM, 2x146G 10k SAS,
RAID HP Smart Array P410i 128MB BBWC, Dual-Channel Ethernet (1G/10G), FC 8GB/s Dual-Channel HBA
БЕЗ УЧЕТА стоимости патч-панелей и кабельных организаторов,
БЕЗ УЧЕТА затрат времени на на подключение и укладку более 120 (!!!) кабелей,
БЕЗ УЧЕТА затрат времени на работы по установке самих серверов
и минимум времени на установку !
+ шасси с7000 с 6 БП, 10 вентиляторами и 2 модулями Onboard Administrator,
+ 2 FC коммутатора, + 2 Gigabit Ethernet коммутатора, + распределители питания
Rack-Mount vs. Blade
39
16 x BL460с
2 x Intel Xeon 5420 (2,5GHz) QС, 4GB RAM, 2x72G 10k SAS
4 БП, 10 вентиляторов, 2 OA, 2 GbE коммутатора, 2 FC коммутатора
~230W на лезвие
А сколько потребляют
Ваши серверы?
Например,
380W на сервер
(без учета снижения энергопотребления кондиционеров)
Энергоэффективность HP BladeSystem
Расчет по стоимости электроэнергии для предприятий 0.73грн./кВт, согласно постановления Национальной комиссии
регулирования электроэнергетики (НКРЭ) Украины №1234 от 29 октября 2009 г., курс расчета 8.00грн./1$
40

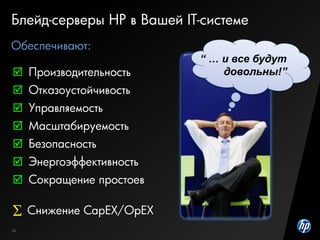

Блейд-серверы HP в Вашей IT-системе
 Производительность
 Отказоустойчивость
 Управляемость
 Масштабируемость
 Безопасность
 Энергоэффективность
 Сокращение простоев
Обеспечивают:
“ … и все будут
довольны!”
 Снижение CapEX/OpEX
© 2012 Hewlett-Packard UA LLC, Alexander Golovchenko
Александр Головченко
ISS/Blades Product Manager, HP BladeSystem Ambassador
Hewlett-Packard Ukraine
A.G @ hp.com
т. (44) 498-80-00 м. (67) 577-19-98

HP BladeSystem - лучшая основа для традиционных, виртуализированных и облачных информационных систем

  • 1.
    ©2012 Hewlett-Packard DevelopmentCompany, L.P. The information contained herein is subject to change without notice Александр Головченко, продукт-менеджер по серверам, HP BladeSystem Ambassador в СНГ Компания Hewlett-Packard
  • 2.
    2 Компания HP вмире • Год основания: 1939 в СССР – с 1969 года • Штаб-квартира: Пало-Альто, California, USA • Лидер в большинстве регионов и рынков • Работаем в 170* странах мира • Более 304 тыс.* сотрудников • 145 тыс.* партнеров по продажам • 210 тыс.* сервисных партнеров • В R&D-подразделениях НР работает более 30 тыс.* специалистов • Расходы на R&D – 2.8 млрд.долл. * * - данные на конец 2011 финансового года
  • 3.
    3 По итогам 201 1года Hewlett-Packard занимает 1 1 место в списке Fortune 500 и является крупнейшим IT-вендором Доход HP от продаж оборудования, ПО и услуг достиг в 201 1г. 126 млрд. долл. HP опережает IT-компанию №2, IBM, более чем на 18% Источник: http://money.cnn.com/magazines/fortune/fortune500/201 1/full_list/ HP – IT-компания №1 #1 1
  • 4.
    4 Широчайший спектр решений Enterprise Services Imagingand Printing Group Personal System Group Комплексный подход для решения всех Ваших задач • Серверы • Системы хранения данных • Сетевое оборудование • Программное обеспечение • Консалтинг и проектирование • Инсталляция и запуск • Миграция и развитие • Поддержка и аутсорсинг • Принтеры и сканеры • Мониторы • Многофункциональные устройства • Расходные материалы • Ноутбуки и ПК • Тонкие клиенты и рабочие станции • Смартфоны и коммуникаторы • Аксессуары Enterprise Servers, Storages and Networking
  • 5.
    5 Мировой лидер навсех ключевых рынках Q1 201 1* *Sources (for details see Notes page): * Some data is as of other time periods based on data availability, see Notes for details. In general data is based on IDC CY10 Worldwide Quarterly Tracker Data (Server, PC, Workstations, Hardcopy Peripherals, Disk Storage, Switches, Services) and IDC CY09/10 Software and Services Data MARKET SHARE POSITION Blade Servers1 56.1% #1 x86 based Servers1 39.2% #1 Unix + Linux + Windows Servers1,1 1 36.5% #1 Branded Tape Drives9 41.2% #1 External Disk Storage Systems 14.4% #2 Open Networked Disk Storage Systems5 18.4% #1 Automated Software Quality1,6 39.0% #1 Distributed System Management Software1,7 15.4% #1 IT Asset Management Software1,6 21.2% #1 IT Services1.4,7 5.8% #2 Outsourcing1,7 7.9% #2 Support and Training1.7 7.0% #2 Inkjet printers8 48.6% #1 Laser printers9 29.5% #1 Ethernet Switches10 20.0% #2 Workstations3 41.4% #2 Notebooks2 19.9% #1 Desktops 18.4% #1 Thin Clients 28.9% #1
  • 6.
    6 Конвергентная инфраструктура HP УПРАВЛЯЮЩЕЕПО ХРАНИЛИЩА СЕРВЕРЬ ЭЛЕКТРОПИТАНИЕ И ОХЛАЖДЕНИЕ СЕТИ БЕЗОПАСНОСТЫ СЕРВИСЬ
  • 7.
    7 Самые покупаемые серверы вмире – Лучшие серверы для любых повседневных задач – От 1 до 8 процессоров – От 1 GB до 2 TB памяти – До 25 внутренних дисков Самая популярная блейд-инфраструктура – До 32 серверов в 10U шасси – Высокая надежность и отказоустойчивость – Простота внедрения и управления Надежная платформа для бизнес-критических задач – От 2 до 4080 процессоров – Лидирующая в индустрии вертикальная масштабируемость – Гарантированная надежность Серверы HP
  • 8.
    8 История развития продуктовHP BladeSystem • Общее унифицированное управление • Соответствие индустриальным стандартам • Самые современные технологии • Выбор для любого окружения c-Class Адаптивная инфраструктура и виртуализация p-Class Горизонтальное масштабирование e-Class Высокая плотность Источник: IDC's EMEAQuarterly Server Tracker, Units, March 2012 HP #1 56.6%
  • 9.
    9 Плановое развитие HPBladeSystem >5 million ports >5 million licenses >3 million blades Лезвия и инфраструктурное ПО HP – для Вашего успеха CloudSystem облако в шкафу
  • 10.
    10 Минимальная цена полного решения Шассис3000 и c7000 Серверные лезвия Коммутаторы, модули Virtual Connect и Pass-Thru Mezzanine-адаптеры Лезвия-хранилища Модули охлаждения Active Cool Fans Доступ через локальный KVM и IP KVM ПО Insight Control Environment 3” LCD Insight Display Напряжение питания 1Ф ~220V и 48V DC Система питания N + N и N + 1 Лучшая цена сервера в пересчете на лезвие
  • 11.
    11 HP BladeSystem c7000NonStop Signal Midplane Существенное улучшение надежности достигнуто благодаря отсутствию активных компонентов, которые могли бы повлиять на продолжительность безотказной работы На плате отсутствуют цепи питания. Печатные проводники предназначены только для передачи сигналов с высокой скоростью и достоверностью Обеспечение надежности для сигнальных соединений без единой точки отказа ( No Single-Point-of-Failure ) Signal Midplane: Среднее время наработки до критического отказа (MTBCF) 1097 лет вид со стороны лезвий вид со стороны коммутаторов
  • 12.
    12 HP BladeSystem c7000NonStop Power Midplane Для всего шасси (Signal Midplane, Power Midplane, Fan Board, LCD Display, LCD Signal Mnagement Board, LCD Blind Mate Connector) MTBF: 273 года MTBCF: 593 года Обеспечение надежности для соединений электропитания без единой точки отказа ( No Single-Point-of-Failure )
  • 13.
    13 c7000 with 2400WHigh Efficiency PSU Энергоэффективный БП для с7000 Первый в мире БП среди всех производителей блейд-систем, сертифицированный по 80 Plus GOLD КПД 94.6% PLATINUM vs. 92%
  • 14.
    14 Вентилятор HP ActiveCool Конструкция разработана по специальным требованиям и не имеет аналогов в отрасли • Сверхмощный воздушный поток • Высокое давление • Лучший в своем классе уровень надежности • Отличная акустика во всем рабочем диапазоне Энергопотребление и воздушный поток 6 вент. 8 вент. 10 вент. м3/мин Вт Акустические характеристики: 8 вентиляторов работают тише, чем 6 вентиляторов на 3,7 дБ. Ниже на 40% HP Thermal Logic – интеллектуальное охлаждение
  • 15.
    15 Традиционный стоечный монтаж Серверы-лезвия ProLiant Integrity ProLiant DL360/DL365 Мощнейший 2Pсервер формата 1U ProLiant DL380/DL385 Самый продаваемый в мире 2P сервер ProLiant DL580/DL585 Сервер 4Р наивысшей производительности BL460c BL465c BL860c BL680c BL685c Integrity rx2660 Сервер 2P/2U на базе Intel Itanium 2 Integrity rx6600 Сервер 4P/7U на базе Intel Itanium 2 BL870c ProLiant DL120/DL160 2P/1U сервер начального уровня BL280c Серверы-лезвия HP BladeSystem - полный аналог обычных серверов BL490c BL495c BL890c
  • 16.
    16 Самое широкое предложениесерверов-лезвий BL465c BL2x220c BL460c BL685c BL680c BL860c BL870c BL280c BL490c  1, 2, 4 или 8 процессоров  Intel Xeon и Itanium, AMD Opteron  24GB…2TB памяти  Аппаратный RAID + кэш + батарея|флэш  от 2..32 до 100! физических портов Ethernet  от 2 до 24 портов FC или SAS  до 26 дисков с горячей заменой BL890c BL620c
  • 17.
    17 PCI Exp Half-height Tape Blades Half-height D2200sb Half-height SB40c Half-height iSCSISAN Half-height SAS/iSCSI Другие лезвия HP BladeSystem WS460c Хранилища Рабочая станция Расширители AMC Exp Half-height AMC LTO2/LTO5
  • 18.
    18 Внутренние разъемы USBи SD Card Во всех серверах HP BladeSystem c-Class ProLiant имеется внутренний разъем USB • Применяется для подключения USB флеш-накопителей (DOK, Disk-on-Key) внутри корпуса блейд-сервера • Используется для устройств многофакторной аутентификации, если для доступа к ОС и/или приложению требуется и пароль и внешний накопитель (например, HASP™, E-Token™ и т.п.) В серверах шестого и седьмого поколений также имеется слот для SD Card USB ключ Схемы многофакторной безопасности дают более высокий уровень защиты, чем схемы парольной защиты
  • 19.
    19 HP StorageWorks IOAccelerator – Высочайшая производительность • High IOPs performance (up to 100K IOPs) • Fast read and writes (up to 800 MB/s) • Low latency access to storage (~50 μs) • Extremely low power (less than 6W) • High capacity (80/160/320/640GB) – Для критичных бизнес-приложений • Financial Transactions • 3D Rendering • Data Mining Конфигурация: один четырехпроцессорный сервер HP ProLiant DL585G5, 5шт. FusionIO ioDrive Duos 320GB и 6шт. FusionIO ioDrive 160GB. 1 Миллион IOPS* и 8 ГигаБайт в секунду на сервер ! HP IO Accelerator – производительность массива EVA за В ДЕСЯТЬ РАЗ МЕНЬШИЕ деньги
  • 20.
    20 HP BladeSystem ивнешние SAS хранилища + HP Smart Array P700m or P71 1m or P712m Mezzanine controller RAID-массив MSA2000sa или P2000 G3 до 96 LFF дисков до 149 SFF дисков Библиотеки MSL и автозагрузчики в каждом лезвии, которому необходимо подключение к внешним хранилищам Two 3G/6G SAS Blade Switches пара коммутаторов в шасси JBOD-массив MDS600 до 70 LFF дисков в 5U
  • 21.
    21 MSA2000 iSCSI/SAS/FC Storage-решения для HPBladeSystem Только серверы Серверы + внутр. DAS Серверы + внутр. iSCSI SAN Серверы + внешн. iSCSI/SAS/FC SAN Серверы + внешн. iSCSI SAN Серверы + внешн. FC SAN EVA 4400/6400/8400 FC PCI Express iSCSI IO Accelerator HDD & SSD LeftHand P4000 High Performance iSCSI
  • 22.
    22 Коммутационные модули HPBladeSystem 16 или 32 внутренних порта по одному порту к каждому лезвию Пропускная способность без ограничений для каждого сервера и всех серверов вместе • 1 Gb/s Ethernet • 3 Gb/s SAS • 4 Gb/s Fibre Channel • 8 Gb/s Fibre Channel • 10 Gb/s Ethernet • 56 Gb/s FDR Infiniband • и т.д. от 5 до 32 внешних портов Соединение с другими блейд-шасси, с клиентскими и корневыми коммутаторами • 1 Gb/s Ethernet (медь и/или оптика) • 3 Gb/s SAS • 4 Gb/s Fibre Channel • 8 Gb/s Fibre Channel • 10 Gb/s Ethernet (медь и/или оптика) • 56 Gb/s FDR Infiniband (медь и/или оптика)
  • 23.
    23 Коммутаторы HP BladeSystem VirtualConnect Ethernet Ethernet Fibre Channel SAS Virtual Connect Converged Virtual Connect FC Infiniband
  • 24.
    24 Технология HP VirtualConnect – Существенно уменьшает кабелирование – Уменьшение изменений в физической топологии LAN и SAN – Увеличивает самостоятельность адиминистраторов уменьшая их зависимость друг от друга – Предварительное внедрение инфраструктуры присоединений с последующим простым внедрением серверов по надобности Server administrator Spare LAN SAN NIC HBA NIC HBA NIC HBA NIC HBA Storage administrator Virtual Connect modules Blade enclosure HP 1Gb VC-Enet Module X2 X1 1 2 3 4 5 6 7 8 HP 4Gb VC-FC Module 1 2 3 4 Server-edge virtualization A B C Network administrator
  • 25.
    Традиционная сеть, безHP Virtual Connect 1 NIC HBA 2 NIC HBA MAC WWN 3 NIC HBA MAC WWN 4 NIC HBA MAC WWN 5 NIC HBA MAC WWN World Wide Name MAC address Fibre Channel Switch LAN Ethernet Switch SAN • Server changes impact network configuration • Multiple admin teams involved in server-centric tasks • Complexity grows as the infrastructure expands HP BladeSystem Enclosure
  • 26.
    HP BladeSystem иHP Virtual Connect HP BladeSystem Enclosure 1 NIC HBA 2 NIC HBA 3 NIC HBA 4 NIC HBA 5 NIC HBA LAN SAN Virtual Connect MAC address pools Ethernet bridge & port aggregate FC port aggregate WWN address pools Fibre Channel Switch Ethernet Switch • Reduces physical cabling • Separates server and network mgmt • Server changes have no impact on networks LAN Uplinks SAN Uplinks
  • 27.
    27 Два модуля HP VirtualConnect Flex-10 Ethernet Интегрированный или дополнительный адаптер Flex-10 NC522/532/542/550 Настройка пропускной способности каждого интерфейса осуществляется на аппаратном уровне с шагом 100Мб от 100Мб до 10Гб Virtual Connect Flex-10 Virtual Connect Flex-10 + Технология Flex-10
  • 28.
    28 Традиционная блейд-система VC Flex-10 иVC FC (лезвия 6 поколения) HP VC FlexFabric (лезвия 7 поколения) FC HBA Mezz 2 port 1Gb LOM 4 port 1Gb NICs Mezz FC HBA Mezz Flex-10 LOM Отказоустойчивые пары модулей в блейд-шасси Адаптеры LAN/SAN в лезвии (интегрированный и дополнительные) FlexFabric CNA LOM 8 32 2 0 модуля VC Flex Fabric доп. адаптеров модулей ввода-вывода доп. адаптера
  • 29.
    29 16 connections toFlexFabric CNAs LAN SAN LAN Feature Summary • 16 downlinks 10Gb CEE/FCoE to servers • 8 uplinks: 4 Ethernet/FC + 4 Ethernet shared 2 internal x-connect links • Standard LAN stacking & configuration • Standard NPIV on FC ports • Consistent SFP+ modules & cables Гнезда для ОБЫЧНЫХ SFP/SFP+ Ethernet и Fibre Channel трансиверов
  • 30.
    30 HP iLO –универсальность, гибкость, удобство – Высокопроизводительная удаленная консоль для ежедневного администрирования – Полный контроль за системой из единой консоли – Контроль состояния аппаратного обеспечения – Встроенный мониторинг и управление системой питания – Дружелюбный WEB интерфейс и командная строка для автоматизации – Присоединение удаленных консольных устройств, образов дисков и каталогов – Работа с системами сетевого управления (SNMP, IPMI) – Запись консольного журнала – 60-дневная демо-лицензия
  • 31.
    31 HP Onboard Administrator •Локальный и удаленный доступ • Простая начальная настройка • Быстрая диагностика • Мониторинг всех параметров • Графические подсказки • Управление лезвиями и I/O • Consol Reply • Свободный доступ к iLO • Разделяемый DVD • Интеграция с ПО HP ICE • Инвентаризация Локальный доступ Удаленный доступ
  • 32.
  • 33.
  • 34.
    34 Essential Infrastructure Management HPInsight Control Deploy Servers Quickly Manage Health Proactively Control from Anywhere Optimize Power Confidently Reduce system admin expenses Reduce deployment time by 65% Reduce unplanned downtime by 77% Triple your datacenter capacity
  • 35.
    35 HP Insight ServerMigration o Physical to ProLiant o Physical to Virtual o Virtual to Virtual o Virtual to ProLiant • Исходным может служить любой x86 сервер. • Конечный сервер – ProLiant (стоечный, пьедестальный, блейд) или виртуальная машина: Простой перенос отлаженной операционной системы, приложений, настроек, пользовательских профилей и данных. Это не переинсталляция!
  • 36.
    36 Почему блейды? или Потому чтоу блейдов лучше: + Компактность + Энергоэффективность + Управляемость + Отказоустойчивость/надежность + Удобство обслуживания + Простота миграции + Цена ! + … и многое другое
  • 37.
    37 16 x BL460с 16x DL360G5 22U + 2 FC коммутатора + 40 SFP модулей + 32 FC кабеля, + 3 Ethernet коммутатора + 54 CAT5 кабеля + кабельные организаторы + дополнительные распределители питания, + патч-панели, + …, + работы по установке! Все включено !!! 10U Rack-Mount vs. Blade
  • 38.
    38 + 2 FCкоммутатора, + 40 SFP модулей, + 40 FC кабелей, + 3 Ethernet коммутатора, + 48 CAT5 кабелей, + распределители питания 16 серверов 2 x Intel Xeon 5540 (2,53GHz) Quad-Core, 12GB RAM, 2x146G 10k SAS, RAID HP Smart Array P410i 128MB BBWC, Dual-Channel Ethernet (1G/10G), FC 8GB/s Dual-Channel HBA БЕЗ УЧЕТА стоимости патч-панелей и кабельных организаторов, БЕЗ УЧЕТА затрат времени на на подключение и укладку более 120 (!!!) кабелей, БЕЗ УЧЕТА затрат времени на работы по установке самих серверов и минимум времени на установку ! + шасси с7000 с 6 БП, 10 вентиляторами и 2 модулями Onboard Administrator, + 2 FC коммутатора, + 2 Gigabit Ethernet коммутатора, + распределители питания Rack-Mount vs. Blade
  • 39.
    39 16 x BL460с 2x Intel Xeon 5420 (2,5GHz) QС, 4GB RAM, 2x72G 10k SAS 4 БП, 10 вентиляторов, 2 OA, 2 GbE коммутатора, 2 FC коммутатора ~230W на лезвие А сколько потребляют Ваши серверы? Например, 380W на сервер (без учета снижения энергопотребления кондиционеров) Энергоэффективность HP BladeSystem Расчет по стоимости электроэнергии для предприятий 0.73грн./кВт, согласно постановления Национальной комиссии регулирования электроэнергетики (НКРЭ) Украины №1234 от 29 октября 2009 г., курс расчета 8.00грн./1$
  • 40.
    40 Блейд-серверы HP вВашей IT-системе  Производительность  Отказоустойчивость  Управляемость  Масштабируемость  Безопасность  Энергоэффективность  Сокращение простоев Обеспечивают: “ … и все будут довольны!”  Снижение CapEX/OpEX
  • 41.
    © 2012 Hewlett-PackardUA LLC, Alexander Golovchenko Александр Головченко ISS/Blades Product Manager, HP BladeSystem Ambassador Hewlett-Packard Ukraine A.G @ hp.com т. (44) 498-80-00 м. (67) 577-19-98
