Документ описывает компанию Fujitsu как ведущего производителя серверов, предлагающего высокопроизводительные решения с максимальной эффективностью инвестиций и надежностью на японском и мировом рынках. Серверы Fujitsu Primergy, которые производятся в Германии, удерживают лидерство в производительности и предлагаются с расширенными возможностями управления ИТ-инфраструктурой, включая виртуализацию и экономию ресурсов. В документе также рассматриваются проблемы управления и обслуживания инфраструктуры, а также решения для оптимизации затрат в современных ИТ-платформах.

1. Максимальная
эффективность инвестиций.
Сервера Fujitsu
Евгений Тарелкин
Product Manager Global Server Business Fujitsu

2. Copyright 2014 FUJITSU LIMITED
О компании Fujitsu
Лидер
Японского
рынка
Многолетний
Опыт
производства
Лидер
надежности
Компания Fujitsu является №1 на японском рынке и занимает четвертое
место в мире. Огромные инвестиции в разработки
Cерверы Fujitsu PRIMERGY на базе процессоров Intel® Xeon® производятся уже
20 лет и являются лидерами по производительности в тестах VMware
VMmark,SAP, TPC-E.Широкий портфель решений на рынке x86.Серверы
производятся только в Германии.
Системы с супервысоким уровнем надежности, чтобы обеспечить непрерывность
бизнес-процессов заказчика. Вычислительные системы, которые изначально
проектируются, разрабатываются и производятся с учетом этих требований –
высочайший уровень качества, позволяющий избегать сбоев в работе оборудования

3. Sales and
Distribution ERP
Two-tier SAP SD Standard
application benchmark
16.000 Benchmark Users (1)
(1) Benchmark comparisons stated above reflect results published on http://www.sap.com/solutions/benchmark/sd2tier.epx as of
September 08, 2014.
SAP and all SAP logos are trademarks or registered trademarks of SAP AG in Germany and in several other countries .
Data center
virtualization
VMware VMmark 2.x.x
26.48@22 tiles (2)
(2) The VMmark result of 26.48@22 tiles was achieved by by two Fujitsu PRIMERGY Server RX2540 M1, each with xxGB of memory,
using Intel® Xeon® E5-xxxx v3 processors. Full test results including system specification, further details and current results can be
found at: xxx The comparison reflects the status at September 8, 2014
Новое поколение систем PRIMERGY присоединяется к мировым рекордам в
области производительности приложений и datacenter virtualization.
Fujitsu Server Мировой лидер производительности

4. Copyright 2014 FUJITSU LIMITED
CAPEX, OPEX?
 IDC: “для современной ИТ-платформы, 30% общих затрат приходится на
приобретение оборудования. Неправильный баланс , трудозатрат на настройку,
сопровождение, обновление, изменение конфигурации, приводит в конечном счете,
выводе из эксплуатации оборудования”.
 Forrester: “это организации тратят 70-80% от их общего ИТ-бюджета на
обслуживание текущих операций”

5. 6
CAPEX, OPEX?
Стоимость
15 рублей200 рублей
Количество часов работы в сутки
5 часов
Цена за киловатт
5 рублей
Мощность потребления
5 Ватт 75 Ватт
Итоговая стоимость в год246 рублей 700 рублей

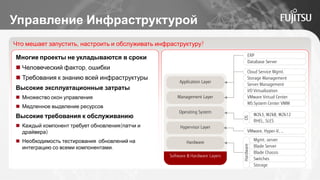

6. Что мешает запустить, настроить и обслуживать инфраструктуру?
Многие проекты не укладываются в сроки
 Человеческий фактор, ошибки
 Требования к знанию всей инфраструктуры
Высокие эксплуатационные затраты
 Множество окон управления
 Медленное выделение ресурсов
Высокие требования к обслуживанию
 Каждый компонент требует обновления(патчи и
драйвера)
 Необходимость тестирования обновлений на
интеграцию со всеми компонентами.
Software & Hardware Layers
Application Layer
Management Layer
Operating System
Hypervisor Layer
Hardware
ERP
Database Server
Cloud Service Mgmt.
Storage Management
Server Management
I/O Virtualization
VMware Virtual Center
MS System Center VMM
Mgmt. server
Blade Server
Blade Chassis
Switches
Storage
Hardware
W2k3, W2k8, W2k12
RHEL, SLES
OS
VMware, Hyper-V, …
Управление Инфраструктурой

7. Сейчас
?
 Множество людей вовлечено в процесс. Не всегда
хорошая координация.
 Много ручных действий
Результат
 Слишком долго выделяются ресурсы
Завтра
?
 Интегрированная инфраструктура объединяет
сеть, серверы и системы хранения
 Сервисы самообслуживания
Результат
 Меньше людей вовлечено в процесс
 Быстро выделяются ресурсы
 Высокая операционная эффективность
Управление Инфраструктурой

8. • Снижение рисков при проектировании и
построении.
• Глубокая интеграция всех компонентов с
предварительном тестированием на заводе
• Не требуются глубоких профессиональных
навыков для развертывания
• Интегрированное управление через
серверы, системы хранения данных и сети
• Централизованное обновление всех
компонентов
LifeCycleManagement
Logical Servers
Server Network Storage
Operating Environment
Physical Servers
Virtual
Servers
Управление Инфраструктурой
Интегрированная инфраструктура

9. PRIMERGY 3rd-party
x86 Servers
VMware vSphere
MS Hyper-V
KVM, Xen, XenServer
Oracle VM
Resource
Orchestrator
PRIMEQUEST
SPARC Enterprise
ETERNUS 3rd-party
storage
VirtualServers
Управление Инфраструктурой

10. ROR VE: Разворачивание – Управление –
Обслуживание - Защита
Copyright 2012 FUJITSU
 Разворачивание
‒ Унифицированное средство управления образами ОС
‒ Клонирование и разворачивание образов Операционных систем
 Управление
‒ Мониторинг ресурсов(Физические и виртуальные сервера,
Сетевая инфраструктуры и энергии потребления)
‒ Включениевыключения питания, перезагрузка
‒ Интеграция с внешними средствами управления
 Обслуживание
‒ Унифицированные средства миграции для всех гипервизоров
‒ Датчики переключения физических серверов
 Защита
‒ Автоматический файловер серверов
‒ Предсказания аппаратных сбоев

11.  Виртуализирует всех
параметров ввода-вывода,
таких как MAC и WWN адреса
лезвий и серверов Объединяет
эти адреса в профили, вместе
со всеми необходимыми
параметрами для удаленной
загрузки конкретного image
 Исключает какие-либо
конфликты между серверами,
LAN и SAN сетями.
Управление Инфраструктурой

12. Interlink (Cables)Interlink (Cables)Interlink (Cables)
Interlink (Midplane)
To the customer network
(LAG available)
Interlink (Midplane)
To the customer network
(LAG available)
C-Fabric(Root)
Interlink (Midplane)
To the customer network
(LAG available)
Interlink (Midplane)
To the customer network
(LAG available)
Плоская топология сети
Достоинства:
• Меньше коммутаторов – меньше стоимость
• Высочайшая производительность в среде виртуализации
• Меньше задержки
• Простота управления

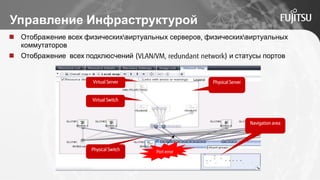

13. Virtual Switch
Virtual Server
Physical Switch
Physical Server
Port error
Navigation area
 Отображение всех физическихвиртуальных серверов, физическихвиртуальных
коммутаторов
 Отображение всех подклюсчений (VLAN/VM, redundant network) и статусы портов
Управление Инфраструктурой

14. FUJITSU Integrated System Cloud Ready Blocks
Infrastructure management
Virtualization/Cloud management
Server, Storage, Network
Enterprise Model
ToR switches
• Fujitsu Network Switch
CFX2000 10/40Gb (dual)
Compute nodes
• Fujitsu Server
PRIMERGY
Storage nodes
• Fujitsu Storage
ETERNUS
Infrastructure management
software
• Fujitsu Software
ServerView Suite

15. Охлаждение Cool-safe® Advanced Thermal Design
Standard
Extended Temperature
Возможность работы серверов при высоких средних
температурах
 Широкий температурный диапазон эксплуатации
 Реализовано для многих компонентов PRIMERGY RX & CX
серверов, ETERNUS систем хранения, коммутаторов
 Отсутствие ограничений (выбор CPU, объема памяти и
т.д.)
Cool-safe® Advanced Thermal Design помогает экономить
 До 27% экономии на охлаждении
 Снижение расходов на строительство дата центров
 Для серверных – можно использовать комнаты без
охлаждения
Whatisit?Benefits

16. Сервера Tower PRIMERGY Servers
Возможности
 Производительность и расширяемость
Процессор Intel® Xeon® E3-E5 2400 или E5-2600 v3 и
до 1,5 TB ECC ОЗУ
 Диски на выбор (2.5” или 3.5”) с функцией горячей
замены или быстрой замены
 Поддержка PCI и PCI-E для плат расширения,
например телефонии
 Соответствие бизнес требованиям
 Возможность установки двух блоков питания
 Удаленное управление (iRMC S4) и 2x 1Gigabit LAN
 Возможность установки в шкаф
 Тишина работы
 Возможность установить под стол, уровень шума
22-24 ДБа

17. Серверы Rack PRIMERGY Servers
Возможности
 Высочайшая производительность
 Процессор Intel® Xeon® E3-E5 2400 E5-2600 v3 и до
1,5 TB ECC ОЗУ
 До 12 дисков 3.5” или 32 дисков 2.5 ” с функцией
горячей замены
 Поддержка до 8 PCI-E для плат расширения
 Соответствие бизнес требованиям
 Возможность установки загрузчика SATA
DOM/USB/UFM
 ServerView Local Service Display
 Dynamic LOM

18.  Идеальная платформа для виртуализации
 10U высочайшая плотность в индустрии 18 лезвий
 Полностью отказоустойчивый дизайн: блоки питания,
управления, сетевая инфраструктура вводавывода
 18 серверов x 2 CPUs x 18 Ядер = 648 ядер в 10U
 Объем ОЗУ до 1 Тб в каждом блейд сервере
 Вводвывод каждый из серверов имеет до 3 сетевых
карт
Масштабирование Защита инвестиций Эффективность
Охлаждение Cool-safe® Advanced Thermal Design

19. Серверы Blade BX25602580
Возможности
 Высочайшая производительность
 Процессор Intel® Xeon® E5-2600 v3 и до 16 слотов
DDR4 или до 24 слотов с поддержкой 1,5 TB ECC ОЗУ
 До 2 дисков 2.5”SASSATA с функцией горячей
замены или 1.8” SSD
 Встроенная сетевая карта 2х10 Gb или 4х1Gb
 Поддержка до дополнительных 2 сетевых карт
 Соответствие бизнес требованиям
 Возможность установки загрузчика SATA DOM/UFM
 Dynamic LOM
Сферы применения
Сервер
консолидации
Сервер
приложений
Сервер
виртуализации
Сервер
Инфраструктуры

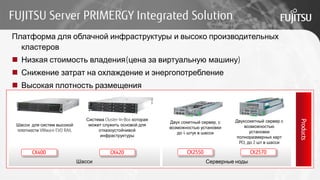

20. FUJITSU Server PRIMERGY Integrated Solution
Products
Шасси
CX400 CX420
Система Cluster-In-Box которая
может служить основой для
отказоустойчивой
инфраструктуры
Серверные ноды
CX2550 CX2570
Шасси для систем высокой
плотности VMware EVO RAIL
Платформа для облачной инфраструктуры и высоко производительных
кластеров
 Низкая стоимость владения(цена за виртуальную машину)
 Снижение затрат на охлаждение и энергопотребление
 Высокая плотность размещения
Двухсокетный сервер с
возможностью
установки
полноразмерных карт
PCI, до 2 шт в шасси
Двух сокетный сервер, с
возможностью установки
до 4 штук в шасси

21. Copyright 2014 FUJITSU LIMITED
VMware EVO:RAIL все необходимы продукты
 EVO:RAIL управление разворачивание и обновление
 vSphere Enterprise Plus Edition включая ESXi для серверов
 VMware Virtual SAN для систем хранения
 vCenter Server
 vCenter Log Insight (протокол реального времени для управления и анализа)
ROBO Virtual Private CloudVDI
General
Purpose
Enterprise
Corporate

22. Copyright 2014 FUJITSU LIMITED
Основные компоненты FUJITSU Integrated System Appliance for
VMware EVO:Rail™
Программное обеспечение нового
поколения
 Сервера, Сети и Системы хранения
виртуализируются vSphere и VSAN
 VMware Support & Services (SnS)
One smart enclosure with 4 nodes, each node with:
 2 CPUs E5-2620v2 / v3*
 192 GB RAM 1.866MHz
 1x 400GB SSD, 1x 300GB and 3x 1.2TB SAS Hot Plug
 2x 10GBit/s Ethernet Connectivity
*available Q4/2014
FUJITSU Server PRIMERGY CX400
2x 10Gbit/s
2x 10Gbit/s
2x 10Gbit/s
2x 10Gbit/s
EthernetConnectivity(LAN)
~100 VMs
~250 Desktops
~200 VMs
~500 Desktops
~300 VMs
~750 Desktops
~400 VMs
~1.000 Desktops
 До 16 узлов, на первом шаге - будет увеличен
До 32x 10 Гбит/с Ethernet
До 58 ТБ (общая)
До 3,1 ТБ памяти
Линейная масштабируемость и высокая
производительность
4
3
2
1
1
2
3
4

23. PRIMERGY CX420 S1 —
серверный кластер с двумя узлами
 PRIMERGY CX420 S1 обеспечивает высокую готовность для приложений и данных
 Кластерный сервер с интегрированными общими накопителями не нуждается в SAN.
 Решение HA для малого и среднего бизнеса, основанное на Windows Server 2012, стало
доступным и простым для приобретения
 Все уместилось в стойку высотой 2U
 2 серверных узла (с новейшими процессорами Intel Xeon E5-2600)
 До 12 общих дисковых накопителей с горячей заменой
(суммарная емкость 48 ТБ)
 Общие БП с резервированием + вентиляторы
 Специально разработано для ограниченного бюджета
 Совместно используемые компоненты уменьшают капитальные затраты
 «Бескорпусные» серверные узлы половинной ширины из нашей линейки
высокопроизводительных серверов PRIMERGY CX400 экономят бюджет и энергию
 Поддержание работоспособности не требует особых ИТ-навыков
 Эффективно использует новые возможности высокой готовности, обеспечиваемые Windows Server 2012
 Гибкая конфигурируемая платформа поддерживает разнообразные сценарии высокой готовности/отказоустойчивости
Высокая готовность (HA), не требующая высокой квалификации ИТ-персонала и высоких затрат
FUJITSU © 2013 г. Все права защищены.
CX420 S1 — вид спереди
CX420 S1 — вид сзади

24. Автоматизация действий
от инфраструктуры
до приложений
Открытые
стандарты
Глубокая интеграция
оборудования и програмного
обеспечения
Эффективное
управление
жизненным циклом
инфраструктуры
Готовность к облачным
средам
Безопасность
Свойства FUJITSU Integrated System
Консолидация
управления
Инвентаризация
и аудит
Управление
обновлениями

25. 27
Охлаждение Cool-safe® Advanced Thermal Design
 Влияние стоимости процессора к стоимости сервера
5-10 % разница в производительности 30-50% сервера
 Больше серверов – сложнее обслуживать
 Итоговая разница от 20 % при первоначальной закупке
 Разница от 50 % на поддержкуподписку
 Высокоплотные системы с минимальным количеством
портов(FCEthernet)
 Экономия на бесперебойниках

26.  Идеальная платформа для виртуализации
 10U высочайшая плотность в индустрии 18 лезвий
 Полностью отказоустойчивый дизайн: блоки питания,
управления, сетевая инфраструктура вводавывода
 18 серверов x 2 CPUs x 18 Ядер = 648 ядер в 10U
 Объем ОЗУ до 1 Тб в каждом блейд сервере
 Вводвывод каждый из серверов имеет до 3 сетевых
карт
Масштабирование Защита инвестиций Эффективность
Охлаждение Cool-safe® Advanced Thermal Design

27. FUJITSU – синоним для “Mission Critical”
 Самый старый в мире компьютер, который до сих пор работает
FACOM 128B, выпущен в1959
 1974: первый мейнфрейм – система FACOM M-190
 1976: Поставка мейнфрейма AMDAHL 470V/6 в NASA
 2002: Выпуск GS21 600, самого быстрого в мире мейнфрейма
 2004: PRIMEPOWER- первый в мире UNIX-сервер, основанный на 90-
нм технологии
 2005: PRIMEQUEST, - самый мощный IA-64 сервер для критически
важных вычислений
 2007: Выпуск Solaris/SPARC Enterprise servers SES
 2012: PRIMEQUEST 1000 Series:
Сервер для критически важных приложений на x86
 2014: PRIMEQUEST 2000 Series

28. Source: IDC, Gartner Group and Contingency Planning Research
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500
$ 89,500
$ 90,000
$ 150,000
$ 360,000
$ 370,000
$ 2,600,000
$ 6,450,000Brokerage
Credit Card Sales
Telecommunications
Banking
Pay per View
Home Catalog Sales
Airline Reservations
$/hr
Business loss during the system downtime
PRIMEQUEST - What is Mission Critical ?
IDC, GARTNER - Cost of Downtime
Copyright 2013 FUJITSU LIMITED34

29. Позиционирование PRIMEQUEST и UNIX
 PRIMEQUEST – наименьшая цена среди серверов класса Enterprise при
таком же уровне надежности
 Уровень надежности «обычного х86 сервера» и надежность PRIMEQUEST –
совершенно разные вещи
Product-Market Mapping
General PC
server
Cost-efficiency
Reliability
IBM Power System/
HP Superdome-2
PQ single server

30. Тектонический сдвиг платформ для критически
важных вычислений
PRIMEQUEST открывает мир критически важных вычислений на x86 уже
сегодня
36 Copyright 2013 FUJITSU LIMITED

31. Advanced x86 platform
with enhanced RAS features
Efficient and flexible
x86 server platform
Unity of x86 efficiency & flexibility
with mission critical high availability
PRIMEQUEST 2800B
PRIMEQUEST 2x00E
Standard x86
Highavailability
Standard RAS features
SDDC, ECC, redundant fans and power
supply
Standard RAS features
SDDC, ECC, redundant fans and power
supply
Advanced RAS features
Intra-socket memory mirroring, MCA,
PCIe live recovery, DDDC
Standard RAS features
SDDC, ECC, redundant fans and power
supply
Advanced RAS features
Intra-socket memory mirroring, MCA,
PCI live recovery
Mission-Critical RAS features:
Dynamic Reconfiguration, Reserved
SB, Flexible IO
Redundant MMB, hot-plug PCIe
PRIMEQUEST – What is PRIMEQUEST ?
PRIMEQUEST Mission Critical Availability Features

32. Fujitsu PRIMEQUEST
Надежность уровня мейнфрейма для Linux и Windows
Критически важные
приложения
Масштабируемые
базы данных
Аналитика в
реальном времени
Сценарии использования
Консолидация
серверных
мощностей
Динамическая платформа для современного ЦОДа
8x Intel Xeon процессоров E7-8800 v2
До 12TB памяти и 120 ядер
Новый уровень надежности и динамичности –
возможность реконфигурирования аппаратной
части системы без перезагрузки

33. PRIMEQUEST 2800E2
8x Intel E7
HP Superdome2
Intel Itanium
IBM Power
Systemm
POWER 7
Fujitsu/Oracle
SPARC M Class
IBM x3850
DELL R910
HP DL980
Management processor
(Redundant)
System clock
(Redundant)
Memory Mirroring
CPU Error detection/ correction
Component level
Redundant & Hot-plug
System Boards (CPU/RAM)
PSU,fans, disks, PCI
System Board, PCI
Online maintenance
Flexible I/O Redirection
Hardware Partitions
Electrical Isolation
System Board Recovery
(Automated)
Analysis
Engine
not redundant
logical
partitions
/w GPSM:
hot-add
Blade
/w Live
Partition
Mobility
only for
Hypervisor
code
PRIMEQUEST – Mission Critical RAS Features ?
Comparison to UNIX/RISC & Standard x86

34. Поддерживаемые типы разделов
Физические разделы
(PPAR)
Расширенные разделы (extended
Partition)
Программные разделы
(Гипервизор)
Уровень изоляции Hardware Hardware/Firmware Hypervisor
Ключевые отличия
Высокая надежность и
производительность
Хороший уровень консолидации и
надежности
Высокая степень консолидации
Fault tolerance
Application level: Application errors don’t affect other partitions
Firmware level: F/W errors do not affect others
Гибкость и
гранулярность
Элемент системы – системная
плата, IOU
Гранулярность до слота PCI , ядра
CPU , DIMM, и.т.д.
В процентах от аппаратных
ресурсов: 10% от ядра CPU, и.т.д.
Блок-схема
Hard ware
Firmware
OS
App
Firmware
OS
App
Hardware
Hypervisor
OS
App
OS
App
Hardware
Firmware
OS
App
Hardware
Firmware
OS
App
Уровень приложений: Ошибки работы приложения не влияют на другие разделы
Уровень микрокода: ошибки F/W не затрагивают другие разделы
Аппаратный уровень: ошибки H/W не затрагивают другие разделы
Большинство ошибок H/W
изолируются внутри разделов

35. PRIMEQUEST –лучший выбор для SAP HANA
 Высокоскоростные in-memory базы данных, системы реального времени и аналитики
 Возможность масштабирования от S до XXL
 Продуктив, разработка и аналитика на одном сервере
 Высокая надежность – использование системной платы горячей замены
 Динамическое реконфигурирование под управлением RedHat 7.0
PRIMEQUEST 2x00B/E
Сценарий использования для SAP HANA
Memory
CPU
ERR
Mirror
Application
Memory
CPU
Application
ERR
removed
ERR
Динамическое
добавление
резервной SB в
раздел
Динамическое
удаление сломанного
модуля из раздела
Изъятие
дефектного
модуля
Зеркалирование памяти
защищает приложение от сбоя
1
Обнаружена
аппаратная
ошибка
2
3
4
Нормальный режим
spared
Mirror
Application Application

36.  Результаты тестирования OLTP Oracle 10g tpm
IBM Power Systems Power 750, POWER7+, 4000 MHz, 2 MB SLC (8-core 80M TLC per DCM)
3,995,403
PQ2800E (PRIMEQUEST-2800E, Xeon E7-8890 v2, 2800 MHz, 3.75 MB SLC (15-core 37.5M TLC)
9,400,000
PQ2800E (PRIMEQUEST-2800E, Xeon E7-8893 v2, 3400 MHz, 1.5MB SLC (6-core 37.5M TLC)
5,076,000
 Коэффициент при лицензирование Oracle
IBM Power Systems (Power7) Core factor 1.0
PQ2800E (Intel Xeon E7) Core factor 0.5
Oracle Enterprise Edition на PRIMEQUEST и IBM Power Systems
42
Лицензии за сравнимую производительность
Power Systems 32 cores x1 (Enterprise Edition) ・・・ ca 1.587M USD
PQ2800E 48 cores x 0,5 (Enterprise Edition) ・・・ ca 1.190M USD
Пример лицензирования Oracle DB

37. Огромное портфолио х86 серверов
TX1310 M1
TX1320 M1
TX1330 M1
TX150 S8
TX2540 M1
TX300 S8
RX2540 M1
RX1330 M1
RX2520 M1
RX2530 M1
RX350 S8
RX4770 M1
BX2560 M1
BX400 S1
BX900 S2
BX2580 M1
CX2550 M1
CX420 S1
CX400 M1
CX2570 M1
CX272 S1
PQ 2800B
PQ 2400E
PQ 2800E
Универсальные,
масштабируемые серверы с
максимальной
производительностью
Расширяемые,
экономичные сервера
для SMB и филиалов
Платформы для
конвергентных инфраструктур,
предназначенных для
снижения затрат
Платформа для
высокопроизводительных
вычислений, облачных и гипер-
конвергентных вычислений
Новые уровни вычисления в
памяти и x86, критически
важных для бесперебойной
работы

38. Copyright 2014 FUJITSU LIMITED
