урок 3

1. ІСТОРІЯ РОЗВИТКУ
ОБЧИСЛЮВАЛЬНОЇ ТЕХНІКИ.
ТИПОВА АРХІТЕКТУРА
ПЕРСОНАЛЬНОГО КОМП'ЮТЕРА.
1 Урок № 3
16.10.2014

2. ДАЙТЕ УСНО ВІДПОВІДЬ
1. Пригадайте з матеріалу попереднього уроку
етапи розвитку інформаційних технологій.
2. Які засоби обчислення, що використовувались у
попередні часи, вам відомі?
3. До якого етапу можна віднести кожний із них?
4. Чому, вивчаючи етапи розвитку комп'ютерів та
його складові, ми заговорили про засоби
обчислення? 2

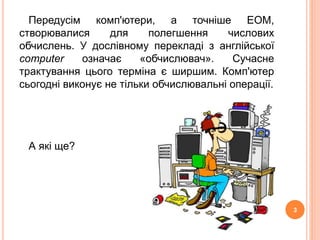

3. Передусім комп'ютери, а точніше ЕОМ,
створювалися для полегшення числових
обчислень. У дослівному перекладі з англійської
computer означає «обчислювач». Сучасне
трактування цього терміна є ширшим. Комп'ютер
сьогодні виконує не тільки обчислювальні операції.
А які ще?
3

4. Наведіть означення комп'ютера,
використовуючи матеріал цього уроку, а також
знання, які вони отримали на попередніх уроках.
4

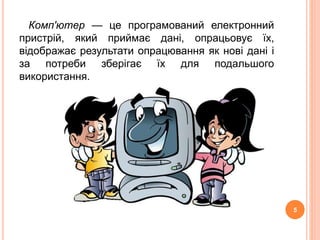

5. Комп'ютер — це програмований електронний
пристрій, який приймає дані, опрацьовує їх,
відображає результати опрацювання як нові дані і
за потреби зберігає їх для подальшого
використання.
5

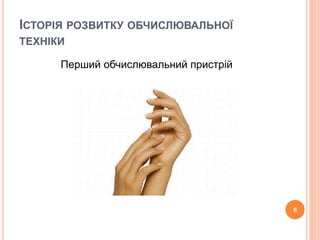

6. ІСТОРІЯ РОЗВИТКУ ОБЧИСЛЮВАЛЬНОЇ
ТЕХНІКИ
6
Перший обчислювальний пристрій

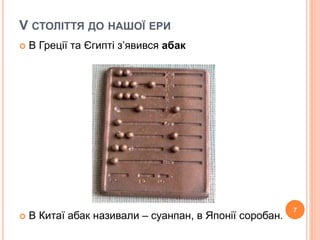

7. V СТОЛІТТЯ ДО НАШОЇ ЕРИ
 В Греції та Єгипті з’явився абак
 В Китаї абак називали – суанпан, в Японії соробан.
7

8. НА МЕЖІ XVI – XVII СТОЛІТЬ
 Рахівниці
8

9. ПОЧАТОК XVII СТОЛІТТЯ
Логарифмічна лінійка
9

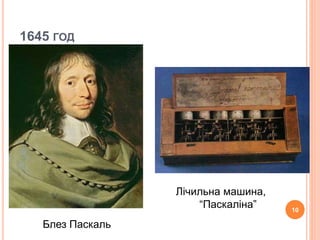

10. 1645 ГОД
Блез Паскаль
Лічильна машина,
“Паскаліна”
10

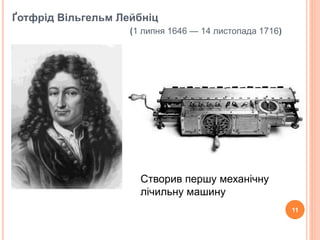

11. Ґотфрід Вільгельм Лейбніц
(1 липня 1646 — 14 листопада 1716)
11
Створив першу механічну
лічильну машину

12. Вільгодт Теофіл Однер Арифмометр,
1973 рік 12

13. Арифмометр «Фелікс»
13

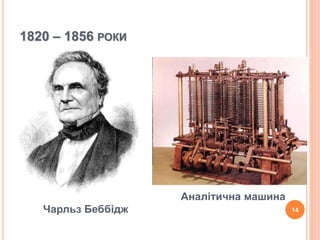

14. 1820 – 1856 РОКИ
Чарльз Беббідж
Аналітична машина
14

15. ПОЧАТОК XIX СТОЛІТТЯ
Перфокарти 15
Перфокарти вперше почали застосовуватись в
ткацьких станках Жаккарда (1808) для управління
візерунками на тканинах.

16. ПЕРШЕ ПОКОЛІННЯ ЕОМ
1945—1955 — ЕЛЕКТРОННІ ЛАМПИ
16

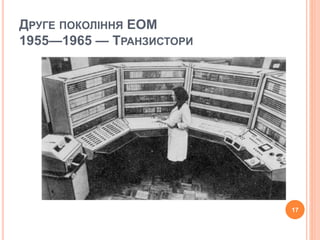

17. ДРУГЕ ПОКОЛІННЯ ЕОМ
1955—1965 — ТРАНЗИСТОРИ
17

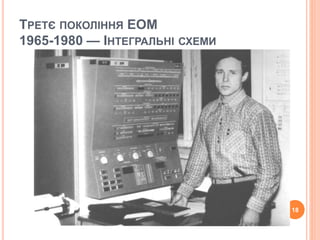

18. ТРЕТЄ ПОКОЛІННЯ ЕОМ
1965-1980 — ІНТЕГРАЛЬНІ СХЕМИ
18

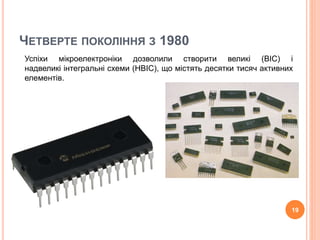

19. ЧЕТВЕРТЕ ПОКОЛІННЯ З 1980
Успіхи мікроелектроніки дозволили створити великі (ВІС) і
надвеликі інтегральні схеми (НВІС), що містять десятки тисяч активних
елементів.
19

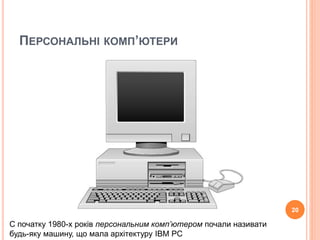

20. ПЕРСОНАЛЬНІ КОМП’ЮТЕРИ
20
C початку 1980-х років персональним комп’ютером почали називати
будь-яку машину, що мала архітектуру IBM PC

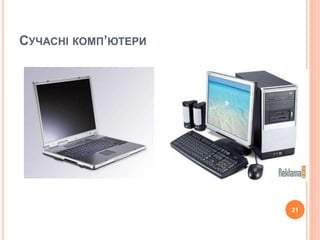

21. СУЧАСНІ КОМП’ЮТЕРИ
21

22. ДЖОН ФОН НЕЙМАН
Суттєвий внесок у
створення ЕОМ зробив
американський математик і
фізик Джон фон Нейман,
який брав участь у створенні
ЕNIAС. Фон Нейман
запропонував ідею
зберігання програми у
пам'яті ЕОМ. Це було
значним кроком уперед на
шляху створення більш
досконалих машин.
22

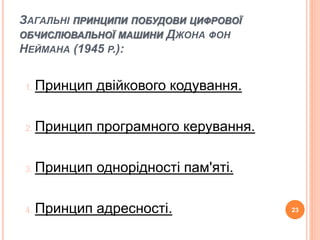

23. ЗАГАЛЬНІ ПРИНЦИПИ ПОБУДОВИ ЦИФРОВОЇ
ОБЧИСЛЮВАЛЬНОЇ МАШИНИ ДЖОНА ФОН
НЕЙМАНА (1945 Р.):
1. Принцип двійкового кодування.
2. Принцип програмного керування.
3. Принцип однорідності пам'яті.
4. Принцип адресності. 23

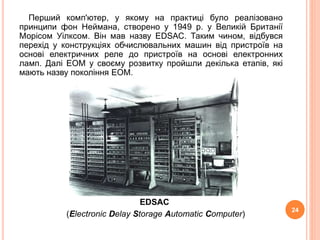

24. Перший комп'ютер, у якому на практиці було реалізовано
принципи фон Неймана, створено у 1949 р. у Великій Британії
Морісом Уілксом. Він мав назву ЕDSАС. Таким чином, відбувся
перехід у конструкціях обчислювальних машин від пристроїв на
основі електричних реле до пристроїв на основі електронних
ламп. Далі ЕОМ у своєму розвитку пройшли декілька етапів, які
мають назву покоління ЕОМ.
EDSAC
(Electronic Delay Storage Automatic Computer)
24

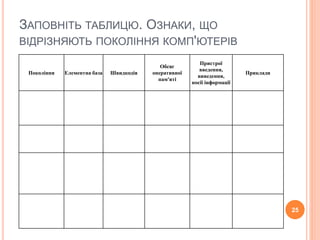

25. ЗАПОВНІТЬ ТАБЛИЦЮ. ОЗНАКИ, ЩО
ВІДРІЗНЯЮТЬ ПОКОЛІННЯ КОМП'ЮТЕРІВ
Покоління Елементна база Швидкодія
Обсяг
оперативної
пам'яті
Пристрої
введення,
виведення,
носії інформації
Приклади
25

26. ЗАПОВНІТЬ ТАБЛИЦЮ. ОЗНАКИ, ЩО
ВІДРІЗНЯЮТЬ ПОКОЛІННЯ КОМП'ЮТЕРІВ
Покоління Елементна база Швидкодія
Обсяг
оперативної
пам'яті
Пристрої
введення,
виведення,
носії інформації
Приклади
Перше
(1940 — середина
1950-х рр.)
електронні
лампи
20 тисяч операцій
за
секунду
50 Кбайт
перфокарти,
перфоленти,
магнітні стрічки
ENIAC,
EDSAC,
UNIVAC
МЭСМ,
БЭСМ-1
Друге
(кінець 1950-х рр.)
транзистори
100 тисяч
операцій
за
секунду
300 Кбайт
дисплеї, магнітні
стрічки
М-220,
«МИР»,
IBM
Третє
(1960-ті рр)
інтегральні
схеми
10 мільйонів
операцій за
секунду
декілька Мбайт
накопичувачі на
магнітних дисках,
графобудівники
«Мінськ-32»,
ІВМ/360
Четверте
(кінець 1970-х —
початок 1980-х рр.)
великі
інтегральні
схеми
сотні мільйонів
операцій за
секунду
сотні Мбайт
кольоровий
дисплей,
маніпулятори,
клавіатура тощо
перші ПК IBM PC,
Macintosh, «Ельбрус»
26

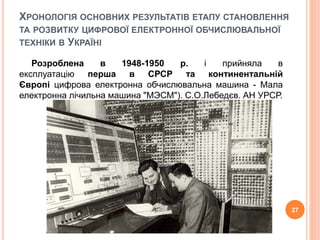

27. ХРОНОЛОГIЯ ОСНОВНИХ РЕЗУЛЬТАТIВ ЕТАПУ СТАНОВЛЕННЯ
ТА РОЗВИТКУ ЦИФРОВОЇ ЕЛЕКТРОННОЇ ОБЧИСЛЮВАЛЬНОЇ
ТЕХНIКИ В УКРАЇНI
Розроблена в 1948-1950 р. i прийняла в
експлуатацію перша в СРСР та континентальній
Європі цифрова електронна обчислювальна машина - Мала
електронна лiчильна машина "МЭСМ"). С.О.Лебедєв. АН УРСР.
27

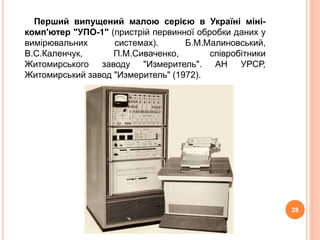

28. Перший випущений малою серiєю в Українi мiнi-
комп'ютер "УПО-1" (пристрiй первинної обробки даних у
вимiрювальних системах). Б.М.Малиновський,
В.С.Каленчук, П.М.Сиваченко, спiвробiтники
Житомирського заводу "Измеритель". АН УРСР,
Житомирський завод "Измеритель" (1972).
28

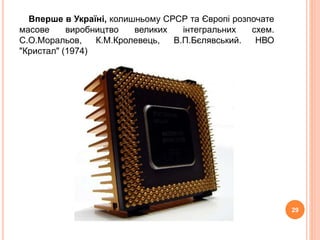

29. Вперше в Українi, колишньому СРСР та Європi розпочате
масове виробництво великих iнтегральних схем.
С.О.Моральов, К.М.Кролевець, В.П.Бєлявський. НВО
"Кристал" (1974)
29

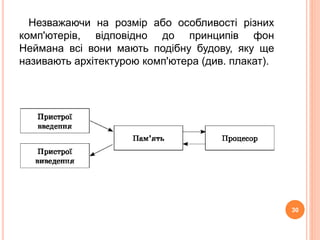

30. Незважаючи на розмір або особливості різних
комп'ютерів, відповідно до принципів фон
Неймана всі вони мають подібну будову, яку ще
називають архітектурою комп'ютера (див. плакат).
30

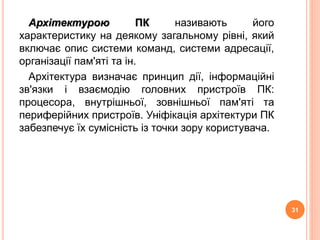

31. Архітектурою ПК називають його
характеристику на деякому загальному рівні, який
включає опис системи команд, системи адресації,
організації пам'яті та ін.
Архітектура визначає принцип дії, інформаційні
зв'язки і взаємодію головних пристроїв ПК:
процесора, внутрішньої, зовнішньої пам'яті та
периферійних пристроїв. Уніфікація архітектури ПК
забезпечує їх сумісність із точки зору користувача.
31

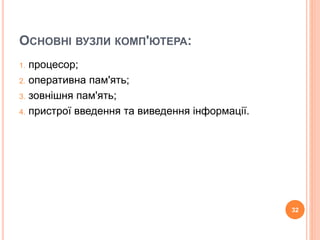

32. ОСНОВНІ ВУЗЛИ КОМП'ЮТЕРА:
1. процесор;
2. оперативна пам'ять;
3. зовнішня пам'ять;
4. пристрої введення та виведення інформації.
32

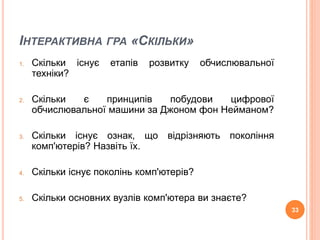

33. ІНТЕРАКТИВНА ГРА «СКІЛЬКИ»
1. Скільки існує етапів розвитку обчислювальної
техніки?
2. Скільки є принципів побудови цифрової
обчислювальної машини за Джоном фон Нейманом?
3. Скільки існує ознак, що відрізняють покоління
комп'ютерів? Назвіть їх.
4. Скільки існує поколінь комп'ютерів?
5. Скільки основних вузлів комп'ютера ви знаєте?
33

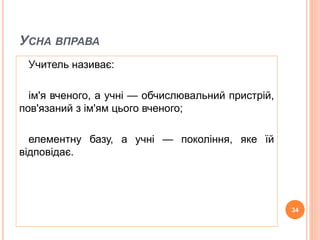

34. УСНА ВПРАВА
Учитель називає:
ім'я вченого, а учні — обчислювальний пристрій,
пов'язаний з ім'ям цього вченого;
елементну базу, а учні — покоління, яке їй
відповідає.
34

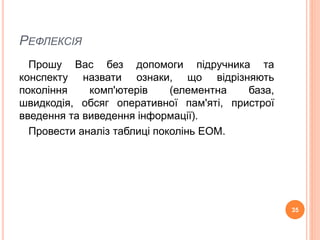

35. РЕФЛЕКСІЯ
Прошу Вас без допомоги підручника та
конспекту назвати ознаки, що відрізняють
покоління комп'ютерів (елементна база,
швидкодія, обсяг оперативної пам'яті, пристрої
введення та виведення інформації).
Провести аналіз таблиці поколінь ЕОМ.
35

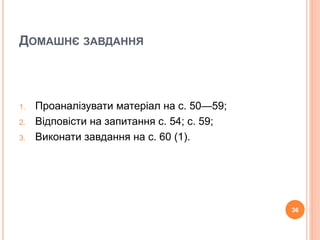

36. ДОМАШНЄ ЗАВДАННЯ
1. Проаналізувати матеріал на с. 50—59;
2. Відповісти на запитання с. 54; с. 59;
3. Виконати завдання на с. 60 (1).
36
