@hikari1019 自宅ラック勉強会#3 資料

1. @hikari1019

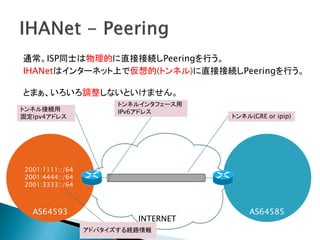

2. 通常。ISP同士は物理的に直接接続しPeeringを行う。
IHANetはインターネット上で仮想的(トンネル)に直接接続しPeeringを行う。
とまぁ、いろいろ調整しないといけません。
トンネルインタフェース用
トンネル接続用 IPv6アドレス
固定ipv4アドレス トンネル(GRE or ipip)
2001:1111::/64
2001:4444::/64
2001:3333::/64
AS64593 AS64585
INTERNET
アドバタイズする経路情報

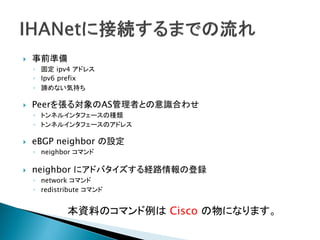

3.  事前準備
◦ 固定 ipv4 アドレス
◦ Ipv6 prefix
◦ 諦めない気持ち
 Peerを張る対象のAS管理者との意識合わせ
◦ トンネルインタフェースの種類
◦ トンネルインタフェースのアドレス
 eBGP neighbor の設定
◦ neighbor コマンド
 neighbor にアドバタイズする経路情報の登録
◦ network コマンド
◦ redistribute コマンド
本資料のコマンド例は Cisco の物になります。

4.  固定 ipv4 アドレス の取得
i-revo が月額525円！
http://www.i-revo.jp/
 ipv6 prefix の取得
Hurricane Electric Internet Services (通称:HE)
Free IPv6 Tunnel Broker の利用
http://tunnelbroker.net/

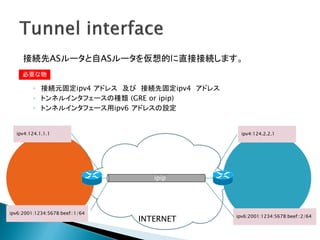

6. 接続先ASルータと自ASルータを仮想的に直接接続します。
必要な物
◦ 接続元固定ipv4 アドレス 及び 接続先固定ipv4 アドレス
◦ トンネルインタフェースの種類 (GRE or ipip)
◦ トンネルインタフェース用ipv6 アドレスの設定
ipv4:124.1.1.1 ipv4:124.2.2.1
ipip
ipv6:2001:1234:5678:beef::1/64
ipv6:2001:1234:5678:beef::2/64
INTERNET

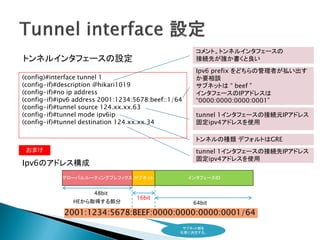

7. コメント。トンネルインタフェースの
トンネルインタフェースの設定 接続先が誰か書くと良い
Ipv6 prefix をどちらの管理者が払い出す
(config)#interface tunnel 1 か要相談
(config-if)#description @hikari1019 サブネットは “ beef ”
(config-if)#no ip address インタフェースのIPアドレスは
(config-if)#ipv6 address 2001:1234:5678:beef::1/64 “0000:0000:0000:0001”
(config-if)#tunnel source 124.xx.xx.63
(config-if)#tunnel mode ipv6ip tunnel 1インタフェースの接続元IPアドレス
(config-if)#tunnel destination 124.xx.xx.34 固定ipv4アドレスを使用
トンネルの種類 デフォルトはGRE
おまけ tunnel 1インタフェースの接続先IPアドレス
固定ipv4アドレスを使用
Ipv6のアドレス構成
グローバルルーティングプレフィクス サブネット インタフェースID
48bit
16bit
HEから取得する部分 64bit
2001:1234:5678:BEEF:0000:0000:0000:0001/64
サブネット部を
任意に決定する。

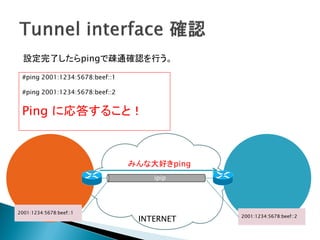

8. 設定完了したらpingで疎通確認を行う。
#ping 2001:1234:5678:beef::1
#ping 2001:1234:5678:beef::2
Ping に応答すること！
みんな大好きping
ipip
2001:1234:5678:beef::1
2001:1234:5678:beef::2
INTERNET

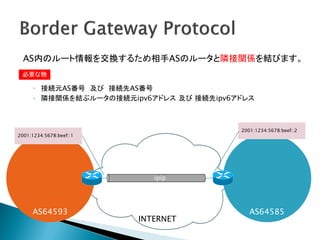

10. AS内のルート情報を交換するため相手ASのルータと隣接関係を結びます。
必要な物
◦ 接続元AS番号 及び 接続先AS番号
◦ 隣接関係を結ぶルータの接続元ipv6アドレス 及び 接続先ipv6アドレス
2001:1234:5678:beef::2
2001:1234:5678:beef::1
ipip
AS64593 AS64585
INTERNET

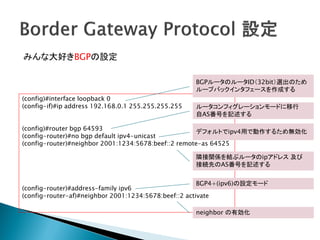

11. みんな大好きBGPの設定
BGPルータのルータID（32bit）選出のため
ループバックインタフェースを作成する
(config)#interface loopback 0
(config-if)#ip address 192.168.0.1 255.255.255.255 ルータコンフィグレーションモードに移行
自AS番号を記述する
(config)#router bgp 64593
デフォルトでipv4用で動作するため無効化
(config-router)#no bgp default ipv4-unicast
(config-router)#neighbor 2001:1234:5678:beef::2 remote-as 64525
隣接関係を結ぶルータのipアドレス 及び
接続先のAS番号を記述する
BGP4+(ipv6)の設定モード
(config-router)#address-family ipv6
(config-router-af)#neighbor 2001:1234:5678:beef::2 activate
neighbor の有効化

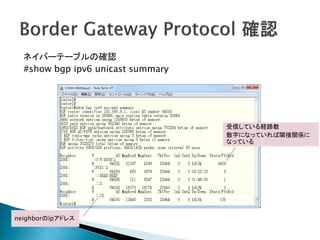

12. ネイバーテーブルの確認
#show bgp ipv6 unicast summary
受信している経路数
数字になっていれば隣接関係に
なっている
neighborのipアドレス

13. BGPテーブルの確認

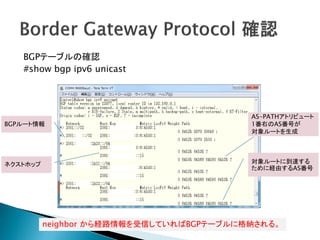

#show bgp ipv6 unicast
AS-PATHアトリビュート
BGPルート情報 1番右のAS番号が
対象ルートを生成
ネクストホップ 対象ルートに到達する
ために経由するAS番号
neighbor から経路情報を受信していればBGPテーブルに格納される。

14. みんな大好きルーティングテーブルの確認
#show ipv6 route
BGPルート情報
ネクストホップ

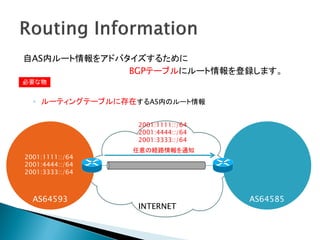

16. 自AS内ルート情報をアドバタイズするために
BGPテーブルにルート情報を登録します。
必要な物
◦ ルーティングテーブルに存在するAS内のルート情報
2001:1111::/64
2001:4444::/64
2001:3333::/64
任意の経路情報を通知
2001:1111::/64
2001:4444::/64
2001:3333::/64
AS64593 AS64585
INTERNET

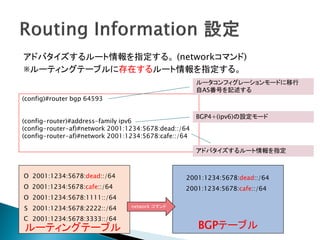

17. アドバタイズするルート情報を指定する。 (networkコマンド)
※ルーティングテーブルに存在するルート情報を指定する。
ルータコンフィグレーションモードに移行
自AS番号を記述する
(config)#router bgp 64593
BGP4+(ipv6)の設定モード
(config-router)#address-family ipv6
(config-router-af)#network 2001:1234:5678:dead::/64
(config-router-af)#network 2001:1234:5678:cafe::/64
アドバタイズするルート情報を指定
O 2001:1234:5678:dead::/64 2001:1234:5678:dead::/64
O 2001:1234:5678:cafe::/64 2001:1234:5678:cafe::/64
O 2001:1234:5678:1111::/64
network コマンド
S 2001:1234:5678:2222::/64
C 2001:1234:5678:3333::/64
ルーティングテーブル BGPテーブル

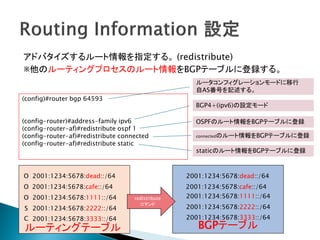

18. アドバタイズするルート情報を指定する。 (redistribute)
※他のルーティングプロセスのルート情報をBGPテーブルに登録する。
ルータコンフィグレーションモードに移行
自AS番号を記述する。
(config)#router bgp 64593
BGP4+(ipv6)の設定モード
(config-router)#address-family ipv6 OSPFのルート情報をBGPテーブルに登録
(config-router-af)#redistribute ospf 1
(config-router-af)#redistribute connected connectedのルート情報をBGPテーブルに登録
(config-router-af)#redistribute static
staticのルート情報をBGPテーブルに登録
O 2001:1234:5678:dead::/64 2001:1234:5678:dead::/64
O 2001:1234:5678:cafe::/64 2001:1234:5678:cafe::/64
O 2001:1234:5678:1111::/64 redistribute 2001:1234:5678:1111::/64
コマンド
S 2001:1234:5678:2222::/64 2001:1234:5678:2222::/64
C 2001:1234:5678:3333::/64 2001:1234:5678:3333::/64
ルーティングテーブル BGPテーブル

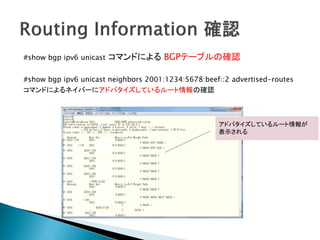

19. #show bgp ipv6 unicast コマンドによる BGPテーブルの確認
#show bgp ipv6 unicast neighbors 2001:1234:5678:beef::2 advertised-routes
コマンドによるネイバーにアドバタイズしているルート情報の確認
アドバタイズしているルート情報が
表示される

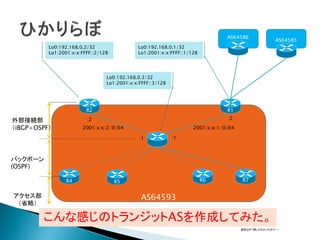

21. AS64586
AS64585
Lo0:192.168.0.2/32 Lo0:192.168.0.1/32
Lo1:2001:x:x:FFFF::2/128 Lo1:2001:x:x:FFFF::1/128
Lo0:192.168.0.3/32
Lo1:2001:x:x:FFFF::3/128
R2 R1
外部接続部 :2 :2
（iBGP+OSPF） 2001:x:x:2::0/64 2001:x:x:1::0/64
:1 :1
R3
バックボーン
(OSPF)
R4 R5 R6 R7
アクセス部 AS64593
（省略）
こんな感じのトランジットASを作成してみた。
固定ipが1個しかなかったので・・・

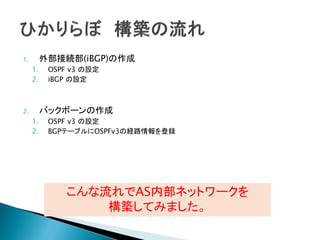

22. 1. 外部接続部(iBGP)の作成
1. OSPF v3 の設定
2. iBGP の設定
2. バックボーンの作成
1. OSPF v3 の設定
2. BGPテーブルにOSPFv3の経路情報を登録
こんな流れでAS内部ネットワークを
構築してみました。

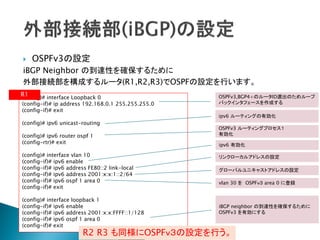

23.  OSPFv3の設定
iBGP Neighbor の到達性を確保するために
外部接続部を構成するルータ(R1,R2,R3)でOSPFの設定を行います。
R1
(config)# interface Loopback 0 OSPFv3,BGP4+のルータID選出のためループ
(config-if)# ip address 192.168.0.1 255.255.255.0 バックインタフェースを作成する
(config-if)# exit
ipv6 ルーティングの有効化
(config)# ipv6 unicast-routing
OSPFv3 ルーティングプロセス１
(config)# ipv6 router ospf 1 有効化
(config-rtr)# exit ipv6 有効化
(config)# interface vlan 10 リンクローカルアドレスの設定
(config-if)# ipv6 enable
(config-if)# ipv6 address FE80::2 link-local グローバルユニキャストアドレスの設定
(config-if)# ipv6 address 2001:x:x:1::2/64
(config-if)# ipv6 ospf 1 area 0 vlan 30 を OSPFｖ３ area 0 に登録
(config-if)# exit
(config)# interface loopback 1
(config-if)# ipv6 enable iBGP neighbor の到達性を確保するために
(config-if)# ipv6 address 2001:x:x:FFFF::1/128 OSPFv3 を有効にする
(config-if)# ipv6 ospf 1 area 0
(config-if)# exit
R2 R3 も同様にOSPFｖ３の設定を行う。

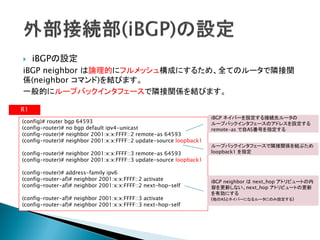

24.  iBGPの設定
iBGP neighbor は論理的にフルメッシュ構成にするため、全てのルータで隣接関
係(neighbor コマンド)を結びます。
一般的にループバックインタフェースで隣接関係を結びます。
R1
iBGP ネイバーを設定する接続先ルータの
(config)# router bgp 64593 ループバックインタフェースのアドレスを設定する
(config-router)# no bgp default ipv4-unicast remote-as で自AS番号を指定する
(config-router)# neighbor 2001:x:x:FFFF::2 remote-as 64593
(config-router)# neighbor 2001:x:x:FFFF::2 update-source loopback1
ループバックインタフェースで隣接関係を結ぶため
(config-router)# neighbor 2001:x:x:FFFF::3 remote-as 64593 loopback1 を指定
(config-router)# neighbor 2001:x:x:FFFF::3 update-source loopback1
(config-router)# address-family ipv6
(config-router-af)# neighbor 2001:x:x:FFFF::2 activate iBGP neighbor は next_hop アトリビュートの内
(config-router-af)# neighbor 2001:x:x:FFFF::2 next-hop-self 容を更新しない。next_hop アトリビュートの更新
を有効にする
(config-router-af)# neighbor 2001:x:x:FFFF::3 activate (他のASとネイバーになるルータにのみ設定する)
(config-router-af)# neighbor 2001:x:x:FFFF::3 next-hop-self

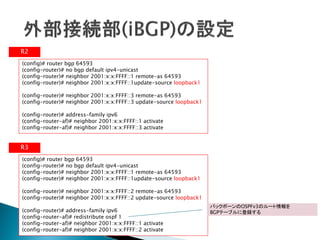

25. R2
(config)# router bgp 64593
(config-router)# no bgp default ipv4-unicast
(config-router)# neighbor 2001:x:x:FFFF::1 remote-as 64593
(config-router)# neighbor 2001:x:x:FFFF::1update-source loopback1
(config-router)# neighbor 2001:x:x:FFFF::3 remote-as 64593
(config-router)# neighbor 2001:x:x:FFFF::3 update-source loopback1
(config-router)# address-family ipv6
(config-router-af)# neighbor 2001:x:x:FFFF::1 activate
(config-router-af)# neighbor 2001:x:x:FFFF::3 activate
R3
(config)# router bgp 64593
(config-router)# no bgp default ipv4-unicast
(config-router)# neighbor 2001:x:x:FFFF::1 remote-as 64593
(config-router)# neighbor 2001:x:x:FFFF::1update-source loopback1
(config-router)# neighbor 2001:x:x:FFFF::2 remote-as 64593
(config-router)# neighbor 2001:x:x:FFFF::2 update-source loopback1
バックボーンのOSPFv3のルート情報を
(config-router)# address-family ipv6 BGPテーブルに登録する
(config-router-af)# redistribute ospf 1
(config-router-af)# neighbor 2001:x:x:FFFF::1 activate
(config-router-af)# neighbor 2001:x:x:FFFF::2 activate

26. バックボーン配下のネットワークを他のASへ到達可能にするため
外部接続部、バックボーンの境界ルータからデフォルトルートを生成する。
AS64586
R3 AS64585
(config)# ipv6 router ospf 1
(config-rtr)# default-information originate always
R2 R1
外部接続部
（iBGP+OSPF）
BGPルート
R3
バックボーン
(OSPF)
R4 R5 R6 R7
アクセス部 AS64593
（省略）
デフォルトルート
他のOSPFルータ(R4,R5,R6,R7)を通常通り設定する。

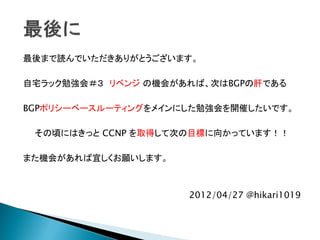

27. 最後まで読んでいただきありがとうございます。
自宅ラック勉強会＃３ リベンジ の機会があれば、次はBGPの肝である
BGPポリシーベースルーティングをメインにした勉強会を開催したいです。
その頃にはきっと CCNP を取得して次の目標に向かっています！！
また機会があれば宜しくお願いします。
2012/04/27 @hikari1019
