Wiresharkで検出できないチャットプログラム

Wiresharkで検出できない
チャットプログラム
ARPパケットのパディングにデータを詰め込む

@furuya02

copyright© 2011/07.. by SAPPOROWORKS

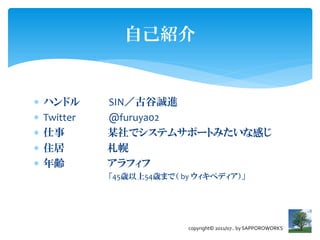

自己紹介

 ハンドル SIN／古谷誠進
 Twitter @furuya02
 仕事某社でシステムサポートみたいな感じ
 住居札幌
 年齢アラフィフ
「45歳以上54歳まで（ by ウィキペディア）」


ARPのおさらい
データリンク層でMACを取得するための必須プロトコル

・「ARP要求」は、ブロードキャスト
・「ARP応答」は、ユニキャスト

①端末AのMACは？
宛先 FF:FF:FF
送元 BB:BB:BB

端末A 端末B
AA:AA:AA BB:BB:BB

②AA:AA:AAです。
宛先 BB:BB:BB
送元 AA:AA:AA

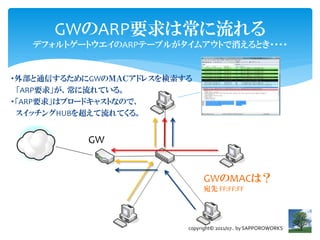

GWのARP要求は常に流れる
デフォルトゲートウエイのARPテーブルがタイムアウトで消えるとき・・・・

・外部と通信するためにGWのＭＡＣアドレスを検索する
「ARP要求」が、常に流れている。
・「ARP要求」はブロードキャストなので、
スイッチングHUBを超えて流れてくる。

GW

GWのMACは？
宛先 FF:FF:FF


ARPパケット
サイズは１４＋２８＝４２バイト

0000000 : ff ff ff ff ff ff 00 1f d0 d0 12 17 08 06 00 01
0000010 : 08 00 06 04 00 01 00 1f d0 d0 12 17 c0 a8 00 0a
0000020 : 00 00 00 00 00 00 c0 a8 00 fe

Ethernetヘッダ
あて先/送り元/プロトコル
14バイト

ハードウエア種別プロトコル種別
0x0001 0x0800
2バイト 2バイト

ハードウエア長さプロトコル長さオペコード
0x06 0x04 0x0001（要求） 28バイト
1バイト 1バイト 2バイト

送り元MAC 送り元IPアドレスあて先MAC あて先IPアドレス
６バイト 4バイト６バイト 4バイト


パケットのパディング
フレームの最小サイズに満たないため、勝手にサイズが大きくなる

CSMA/CDでは、最遠距離の衝突が伝達されるまで送信完了しないように
するため、フレームの最小サイズは、64バイトと定められている
EthernetⅡ(DIX規格)
Ethernetヘッダ
プリアンブルデータ本体 CRC
8バイト 46～1500バイト 4バイト
14バイト

Ethernetヘッダ
ARPパケットパディング
28バイト 18バイト
14バイト

 WiresharkではCRCが表示されないので、最小パケットは60バイト
 ARP（42バイト）には、18バイトが自動的に追加される


ARPパケットをWiresharkで見ると
Trailerとして表示「誰が勝手に0x00にしたんだ・・・・」

Ethernetヘッダ(14オクテット)

ARP(28オクテット)

パディング(18オクテット)

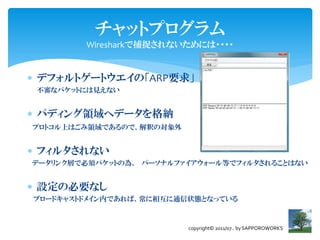

チャットプログラム
Wiresharkで捕捉されないためには・・・・

 デフォルトゲートウエイの「ARP要求」
不審なパケットには見えない

 パディング領域へデータを格納
プロトコル上はごみ領域であるので、解釈の対象外

 フィルタされない
データリンク層で必須パケットの為、パーソナルファイアウォール等でフィルタされることはない

 設定の必要なし
ブロードキャストドメイン内であれば、常に相互に通信状態となっている


フローチャート(受信)
前回作成したパケットモニタとあまり大差は無い

NIC情報の取得・選択
IPアドレス
デフォルトゲートウエイ
MACアドレス

パケット取得

プロトコル==ARP YES
データ取得・表示
パケットサイズ==60

NO

フローチャート（送信）
ARPパケットを生成してWinPcapで送信する

「送信」ボタンが押された

ARPパケットの生成
宛先MAC=FF:FF:FF:FF:FF:FF
パディング部分=メッセージ

データ送信
int pcap_sendpacket()


デモ
ホストOSでモニタすると192.168.240.0/24のブロードキャストが
仮想HUBから流れてくる

VMwareの仮想ネットワーク(NAT)
192.168.240.0/24

仮想DHCP
192.168.240.254

ゲストOS
192.168.2.1 ホストOS
00-08-a1-c3-cd-33 仮想HUB

192.168.2.2 192.168.240.2 192.168.240.180
00-23-5a-4d-06-c4 00-50-56-e5-a0-0c 00-0c-29-fd-01-a5


サンプルプログラムとスライドを下記に置きました
興味を持っていただけた場合は、ぜひご利用ください。

http://www.sapporoworks.ne.jp/session/2011.07.22/
