自宅ラック勉強会資料
- 2. THE FIRST ONETO BRING IT UP #3 • 有坂 光 / @hikari1019 • 社会人3年生 ネットワークエンジニアになりたい！！ • 誰よりもネットワークが好き！ • 2011/11/01 本気でネットワークの勉強を始める • 2011/11/30 Cisco Certified Network Associate 取得 • 現在 Cisco Certified Network Professional 勉強中 まぁなんだ。つまりこうゆう事だ
- 3.
- 4.

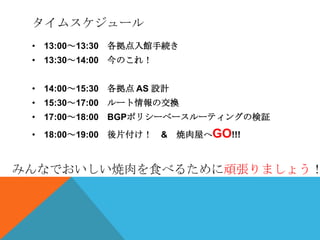

- 5. タイムスケジュール • 13:00～13:30各拠点入館手続き • 13:30～14:00 今のこれ！ • 14:00～15:30 各拠点 AS 設計 • 15:30～17:00 ルート情報の交換 • 17:00～18:00 BGPポリシーベースルーティングの検証 • 18:00～19:00 後片付け！ & 焼肉屋へGO!!! みんなでおいしい焼肉を食べるために頑張りましょう！
- 6.

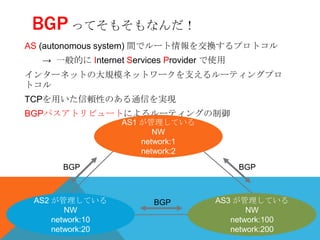

- 8. BGP ってそもそもなんだ！ AS (autonomoussystem) 間でルート情報を交換するプロトコル → 一般的に Internet Services Provider で使用 インターネットの大規模ネットワークを支えるルーティングプロ トコル TCPを用いた信頼性のある通信を実現 BGPパスアトリビュートによるルーティングの制御 AS1 が管理している NW network:1 network:2 BGP BGP AS2 が管理している BGP AS3 が管理している NW NW network:10 network:100 network:20 network:200
- 9.
- 10.

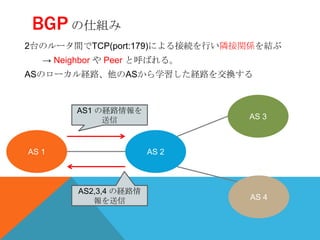

- 11. BGP の仕組み 2台のルータ間でTCP(port:179)による接続を行い隣接関係を結ぶ → Neighbor や Peer と呼ばれる。 ASのローカル経路、他のASから学習した経路を交換する AS1 の経路情報を 送信 AS 3 AS 1 AS 2 AS2,3,4 の経路情 報を送信 AS 4
- 12.
- 13. BGP ルータが保持するデータベース BGPルータの３つのデータベース ・ ネイバーテーブル ・BGPテーブル ・ ルーティングテーブル
- 14. ネイバー テーブル ルート情報を交換するBGPルータの情報を保存 ネイバールータが所属するASにより３つの関係あり ・ EBGPネイバー → 自ルータのAS番号とネイバールータのAS番号が異なる ・ IBGPネイバー → 自ルータのAS番号とネイバールータのAS番号が同じ ・ IEBGPネイバー(コンフェデレーション使用時) → 自ルータのサブAS番号とネイバールータのサブAS番号が異なる
- 15. ネイバー テーブル #show bgp ipv6 unicast summary コマンドで確認 ネイバーから受信している経路 数 ※数字になっていれば隣接関係 ネイバーのIPアドレス

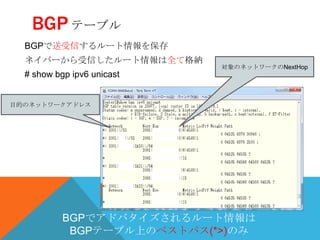

- 16. BGP テーブル BGPで送受信するルート情報を保存 ネイバーから受信したルート情報は全て格納 対象のネットワークのNextHop # show bgp ipv6 unicast 目的のネットワークアドレス BGPでアドバタイズされるルート情報は BGPテーブル上のベストパス(*>)のみ

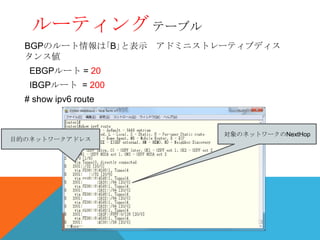

- 17. ルーティング テーブル BGPのルート情報は｢B｣と表示 アドミニストレーティブディス タンス値 EBGPルート = 20 IBGPルート = 200 # show ipv6 route 対象のネットワークのNextHop 目的のネットワークアドレス
- 18.

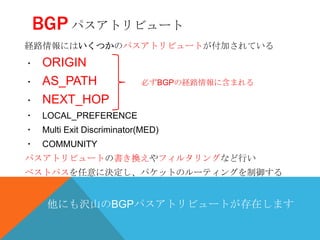

- 19. BGP パスアトリビュート 経路情報にはいくつかのパスアトリビュートが付加されている ・ ORIGIN ・ AS_PATH 必ずBGPの経路情報に含まれる ・ NEXT_HOP ・ LOCAL_PREFERENCE ・ Multi Exit Discriminator(MED) ・ COMMUNITY パスアトリビュートの書き換えやフィルタリングなど行い ベストパスを任意に決定し、パケットのルーティングを制御する 他にも沢山のBGPパスアトリビュートが存在します

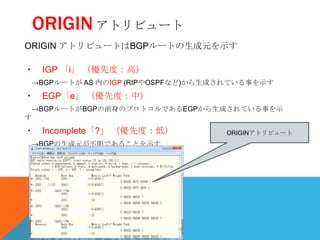

- 20. ORIGIN アトリビュート ORIGIN アトリビュートはBGPルートの生成元を示す ・IGP 「i」 （優先度：高） →BGPルートが AS 内のIGP (RIPやOSPFなど)から生成されている事を示す ・ EGP「e」 （優先度：中） →BGPルートがBGPの前身のプロトコルであるEGPから生成されている事を示 す ・ Incomplete「?」 （優先度：低） ORIGINアトリビュート →BGPの生成元が不明であることを示す

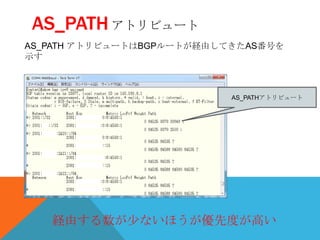

- 21. AS_PATH アトリビュート AS_PATH アトリビュートはBGPルートが経由してきたAS番号を 示す AS_PATHアトリビュート 経由する数が少ないほうが優先度が高い

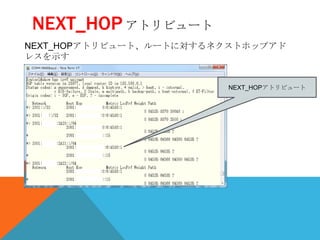

- 22. NEXT_HOP アトリビュート NEXT_HOPアトリビュート、ルートに対するネクストホップアド レスを示す NEXT_HOPアトリビュート

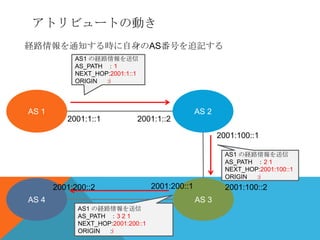

- 23. アトリビュートの動き 経路情報を通知する時に自身のAS番号を追記する AS1 の経路情報を送信 AS_PATH ：1 NEXT_HOP:2001:1::1 ORIGIN :i AS 1 AS 2 2001:1::1 2001:1::2 2001:100::1 AS1 の経路情報を送信 AS_PATH ：2 1 NEXT_HOP:2001:100::1 ORIGIN :i 2001:200::2 2001:200::1 2001:100::2 AS 4 AS 3 AS1 の経路情報を送信 AS_PATH ：3 2 1 NEXT_HOP:2001:200::1 ORIGIN :i

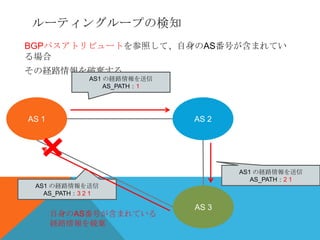

- 24. ルーティングループの検知 BGPパスアトリビュートを参照して、自身のAS番号が含まれてい る場合 その経路情報を破棄する。 AS1 の経路情報を送信 AS_PATH：1 AS 1 AS 2 AS1 の経路情報を送信 AS_PATH：2 1 AS1 の経路情報を送信 AS_PATH：3 2 1 AS 3 自身のAS番号が含まれている 経路情報を破棄
- 25.

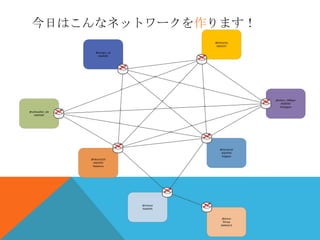

- 26. 今日はこんなネットワークを作ります！ @tomocha AS65537 @kongou_ae AS64585 @tahiro_1986jpn AS64592 Hodogaya @cafewalker_lab AS64569 @stereocat AS64594 Kajigaya @hikari1019 AS64593 Nakahara @imksoo AS64595 @qryuu Ōmiya Zabbix2.0
