Изобретение относится к области производства
строительных материалов, в частности, к
асбестоцементным изделиям для устройства крыш и
отделки фасадов, выполнения внутренних
элементов и других работ.
В настоящее время широко выпускаемые
отечественной промышленностью
асбестоцементные изделия для устройства кровель и
отделки фасадов зданий и сооружений не отвечают
требованиям эстетического вида и не обеспечивают
достаточной эксплуатационной долговечности. В
связи с этим достаточно активно ведутся работы по
устранению указанных недостатков путем
выполнения на их поверхности защитно-
декоративных покрытий [Казанцева С.И.,
Смелкова А.В., Корнеев Б.П. Асбестоцементное
изделие с защитно-декоративными покрытиями на
основе водоразбавляемых окрасочных композиций.
Строительные материалы №8, 1992 с.13-15].
Осуществляемые подобным образом покрытия
не устраняют в полной мере указанных проблем, что
связано с недостаточной адгезионной прочностью
покрытия, невысокой атмосферостойкостью
наносимых составов покрытия материалов. К этому
следует добавить неизбежность значительных
внутренних напряжений, возникающих по причине
различных коэффициентов линейного расширения
асбестоцементного изделия и нанесенного слоя, а
также влияния изменения содержания воды в
пористом теле асбестоцемента, что приводит к
короблению листов и их расслаиванию.
Известны также асбестоцементные изделия,
состоящие из несущего каркаса и защитно-
декоративного слоя, выполненного в виде тонкой
полимерной пленки. Между пленкой и несущим
слоем расположен промежуточный слой адгезива.
Готовое асбестоцементное изделие с уложенной на
нем пленкой - подвергают прессованию и нагреву
[PR 2136937, кл. Е04С 200, 1973].
Выполнение защитно-декоративного слоя из
паронепроницаемой пленки приводит к короблению
изделия и «в целом характеризуется недостатками»,
описанными выше.
Близким аналогом к заявленному изобретению
по технической сущности и достигаемого результата
является асбестоцементное изделие,
преимущественно для крыш зданий или
сооружений, состоящее из несущего слоя из
асбестоцемента и защитно-декоративного слоя на
основе лакокрасочных композиций. [СВ 1256493,
кл.Е04О 318, 1971]
Недостатком известного решения является то,
что защитно-декоративный слой наносится на
несущий слой такими традиционными методами,
как нанесение кистью, погружение в красящий
раствор, напыление, что значительно увеличивает
сроки изготовления слоистого изделия. Кроме того,
трудно контролировать толщину покрытия и
получить высокое его качество.
Наиболее близким по технической сущности и
достигаемому результату к предлагаемому
изобретению является асбестоцементный лист с
защитно-декоративным покрытием, содержащий
асбестоцементное основание и нанесенное на него
полимерное покрытие, выполненное из
термореактивного порошкового полимера,
нанесенного в один слой. [Полезная модель РФ
№45425, заявка №2005 10094422 от 17.01.2005,
опубл. 10.05.2005]. Анализ его потребительских
характеристик и технологический опыт разработки
и производства подобных изделий показывает, что
при однослойном нанесении полимерного покрытия
сколь-нибудь приемлемого качества получить не
удается. При этом поверхность асбестоцементного
листа, характеризуясь высокой и плохо
контролируемой шероховатостью, не только не
позволяет управлять равномерностью наложения
слоя полимера, но и за счет его большой толщины
нанесения приводит к запиранию пузырьков
воздуха, снижению адгезионной прочности,
появлению каверн и кратеров на поверхности. При
этом также создаются значительные внутренние
термические напряжения, а внешняя поверхность
по-прежнему остается недостаточно ровной.
Для данного класса материалов ситуация еще
более усугубляется при нанесении полимера на
нагретую поверхность листа. Чем больше будет
разность температур между наносимым порошком и
асбестоцементным основанием, тем больше будет
их отторжение друг от друга на подстилающей,
причем чрезвычайно рельефной, поверхности. Это
особенно хорошо проявляется после первого
зимнего сезона эксплуатации на кровельных
изделиях - происходит отшелушивание
значительной части полимерного слоя, изделие
превращается в брак.
Задачей предлагаемого изобретения является
создание асбестоцементного изделия с защитно-
декоративным покрытием, обеспечивающим
повышение эксплуатационного срока службы
конструкции и улучшение эстетического вида.
Поставленная задача достигается тем, что
асбестоцементное изделие с защитно-декоративным
покрытием, содержащее асбестоцементное
основание с лицевой и тыльной поверхностями и
выполненным на них полимерным покрытием,
согласно изобретению, защитно-декоративное
покрытие выполнено из полиэфирной ткани,
связанной с асбестоцементным основанием клеевым
составом, причём защитно-декоративное покрытие
выполнено только с лицевой стороны изделия,
полиэфирная ткань имеет поверхностную плотность
50-250 г/м2
, а клеевой состав равномерно нанесён на
асбестоцементное основание толщиной 20-200мкм.
В вариантах выполнения асбестоцементного
изделия предусмотрено, что клеевой состав может
быть на латексной основе, а полиэфирная ткань
изготовлена набивной с комбинированным
переплетением, а уток ткани имеет петли,
расположенные с её тыльной стороны.
Для реализации нужного колорита и
эстетического восприятия изделия полиэфирная
ткань производится цветной и на ней могут быть
выполнены соответствующие интересам заказчика
рисунки.](https://image.slidesharecdn.com/28468ip-150618205736-lva1-app6891/85/28468ip-2-320.jpg)
28468ip

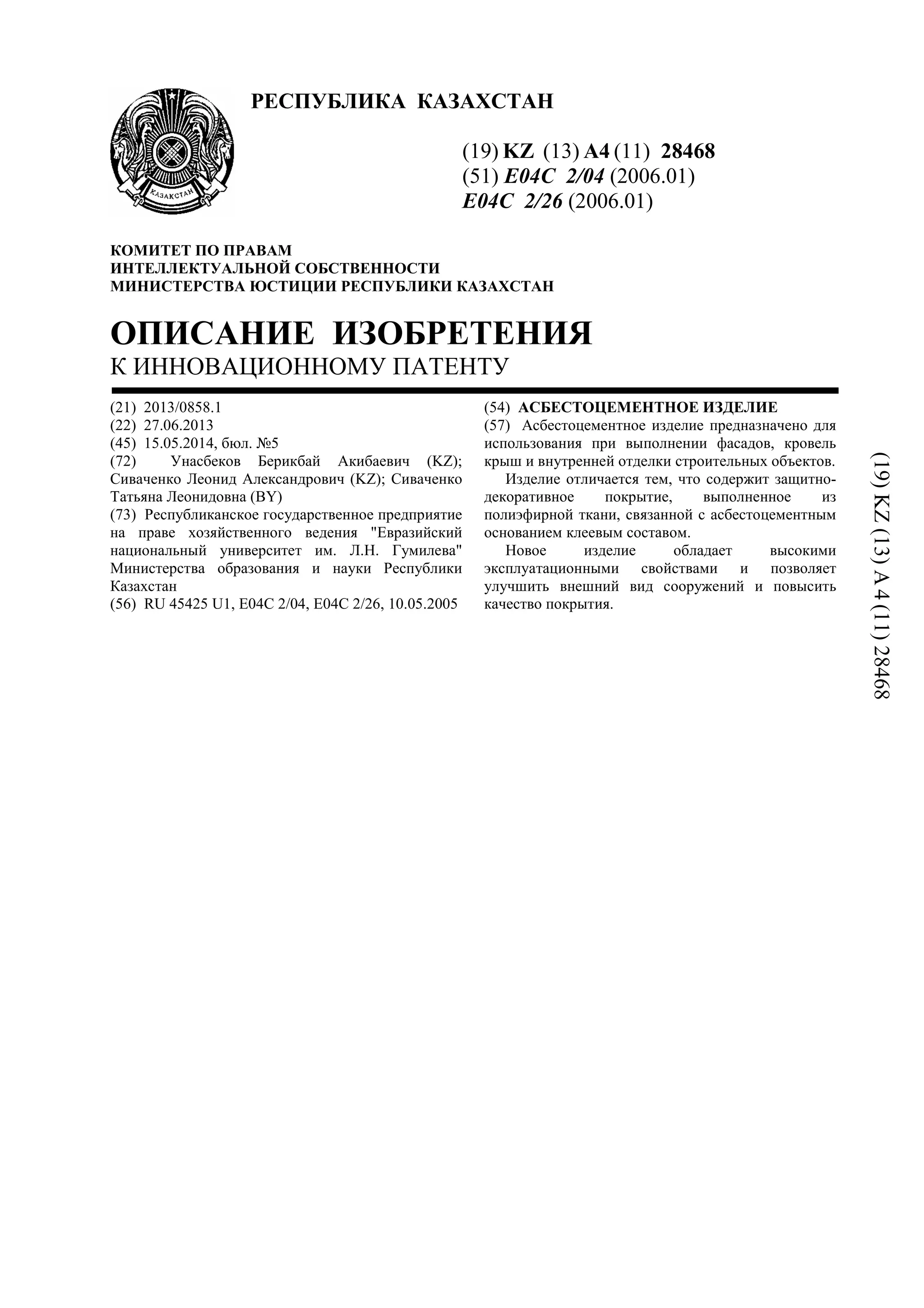

- 1. РЕСПУБЛИКА КАЗАХСТАН (19) KZ(13) A4 (11) 28468 (51) E04C 2/04 (2006.01) E04C 2/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ (21) 2013/0858.1 (22) 27.06.2013 (45) 15.05.2014, бюл. №5 (72) Унасбеков Берикбай Акибаевич (KZ); Сиваченко Леонид Александрович (KZ); Сиваченко Татьяна Леонидовна (BY) (73) Республиканское государственное предприятие на праве хозяйственного ведения "Евразийский национальный университет им. Л.Н. Гумилева" Министерства образования и науки Республики Казахстан (56) RU 45425 U1, Е04С 2/04, Е04С 2/26, 10.05.2005 (54) АСБЕСТОЦЕМЕНТНОЕ ИЗДЕЛИЕ (57) Асбестоцементное изделие предназначено для использования при выполнении фасадов, кровель крыш и внутренней отделки строительных объектов. Изделие отличается тем, что содержит защитно- декоративное покрытие, выполненное из полиэфирной ткани, связанной с асбестоцементным основанием клеевым составом. Новое изделие обладает высокими эксплуатационными свойствами и позволяет улучшить внешний вид сооружений и повысить качество покрытия. (19)KZ(13)A4(11)28468

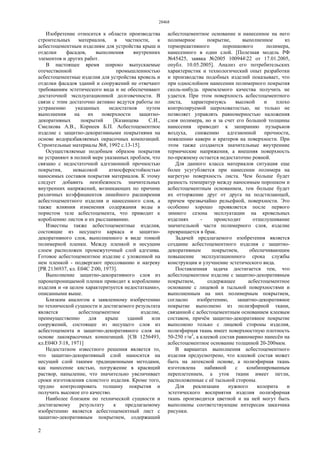

- 2. 28468 2 Изобретение относится кобласти производства строительных материалов, в частности, к асбестоцементным изделиям для устройства крыш и отделки фасадов, выполнения внутренних элементов и других работ. В настоящее время широко выпускаемые отечественной промышленностью асбестоцементные изделия для устройства кровель и отделки фасадов зданий и сооружений не отвечают требованиям эстетического вида и не обеспечивают достаточной эксплуатационной долговечности. В связи с этим достаточно активно ведутся работы по устранению указанных недостатков путем выполнения на их поверхности защитно- декоративных покрытий [Казанцева С.И., Смелкова А.В., Корнеев Б.П. Асбестоцементное изделие с защитно-декоративными покрытиями на основе водоразбавляемых окрасочных композиций. Строительные материалы №8, 1992 с.13-15]. Осуществляемые подобным образом покрытия не устраняют в полной мере указанных проблем, что связано с недостаточной адгезионной прочностью покрытия, невысокой атмосферостойкостью наносимых составов покрытия материалов. К этому следует добавить неизбежность значительных внутренних напряжений, возникающих по причине различных коэффициентов линейного расширения асбестоцементного изделия и нанесенного слоя, а также влияния изменения содержания воды в пористом теле асбестоцемента, что приводит к короблению листов и их расслаиванию. Известны также асбестоцементные изделия, состоящие из несущего каркаса и защитно- декоративного слоя, выполненного в виде тонкой полимерной пленки. Между пленкой и несущим слоем расположен промежуточный слой адгезива. Готовое асбестоцементное изделие с уложенной на нем пленкой - подвергают прессованию и нагреву [PR 2136937, кл. Е04С 200, 1973]. Выполнение защитно-декоративного слоя из паронепроницаемой пленки приводит к короблению изделия и «в целом характеризуется недостатками», описанными выше. Близким аналогом к заявленному изобретению по технической сущности и достигаемого результата является асбестоцементное изделие, преимущественно для крыш зданий или сооружений, состоящее из несущего слоя из асбестоцемента и защитно-декоративного слоя на основе лакокрасочных композиций. [СВ 1256493, кл.Е04О 318, 1971] Недостатком известного решения является то, что защитно-декоративный слой наносится на несущий слой такими традиционными методами, как нанесение кистью, погружение в красящий раствор, напыление, что значительно увеличивает сроки изготовления слоистого изделия. Кроме того, трудно контролировать толщину покрытия и получить высокое его качество. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является асбестоцементный лист с защитно-декоративным покрытием, содержащий асбестоцементное основание и нанесенное на него полимерное покрытие, выполненное из термореактивного порошкового полимера, нанесенного в один слой. [Полезная модель РФ №45425, заявка №2005 10094422 от 17.01.2005, опубл. 10.05.2005]. Анализ его потребительских характеристик и технологический опыт разработки и производства подобных изделий показывает, что при однослойном нанесении полимерного покрытия сколь-нибудь приемлемого качества получить не удается. При этом поверхность асбестоцементного листа, характеризуясь высокой и плохо контролируемой шероховатостью, не только не позволяет управлять равномерностью наложения слоя полимера, но и за счет его большой толщины нанесения приводит к запиранию пузырьков воздуха, снижению адгезионной прочности, появлению каверн и кратеров на поверхности. При этом также создаются значительные внутренние термические напряжения, а внешняя поверхность по-прежнему остается недостаточно ровной. Для данного класса материалов ситуация еще более усугубляется при нанесении полимера на нагретую поверхность листа. Чем больше будет разность температур между наносимым порошком и асбестоцементным основанием, тем больше будет их отторжение друг от друга на подстилающей, причем чрезвычайно рельефной, поверхности. Это особенно хорошо проявляется после первого зимнего сезона эксплуатации на кровельных изделиях - происходит отшелушивание значительной части полимерного слоя, изделие превращается в брак. Задачей предлагаемого изобретения является создание асбестоцементного изделия с защитно- декоративным покрытием, обеспечивающим повышение эксплуатационного срока службы конструкции и улучшение эстетического вида. Поставленная задача достигается тем, что асбестоцементное изделие с защитно-декоративным покрытием, содержащее асбестоцементное основание с лицевой и тыльной поверхностями и выполненным на них полимерным покрытием, согласно изобретению, защитно-декоративное покрытие выполнено из полиэфирной ткани, связанной с асбестоцементным основанием клеевым составом, причём защитно-декоративное покрытие выполнено только с лицевой стороны изделия, полиэфирная ткань имеет поверхностную плотность 50-250 г/м2 , а клеевой состав равномерно нанесён на асбестоцементное основание толщиной 20-200мкм. В вариантах выполнения асбестоцементного изделия предусмотрено, что клеевой состав может быть на латексной основе, а полиэфирная ткань изготовлена набивной с комбинированным переплетением, а уток ткани имеет петли, расположенные с её тыльной стороны. Для реализации нужного колорита и эстетического восприятия изделия полиэфирная ткань производится цветной и на ней могут быть выполнены соответствующие интересам заказчика рисунки.

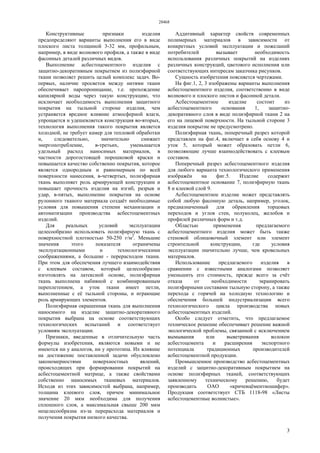

- 3. 28468 3 Конструктивные признаки изделия предопределяютварианты выполнения его в виде плоского листа толщиной 3-32 мм, профильным, например, в виде волнового профиля, а также в виде фасонных деталей различных видов. Выполнение асбестоцементного изделия с защитно-декоративным покрытием из полиэфирной ткани позволяет решить целый комплекс задач. Во- первых, наличие просветов между нитями ткани обеспечивает паропроницание, т.е. прохождение капилярной воды через такую конструкцию, что исключает необходимость выполнения защитного покрытия на тыльной стороне изделия, чем устраняется вредное влияние атмосферной влаги, упрощается и удешевляется конструкция во-вторых, технология выполнения такого покрытия является холодной, не требует камер для тепловой обработки и, следовательно, значительно снижает энергопотребление, в-третьих, уменьшается удельный расход наносимых материалов, в частности дорогостоящей порошковой краски и повышается качество собственно покрытия, которое является однородным и равномерным по всей поверхности нанесения, в-четвертых, полиэфирная ткань выполняет роль армирующей конструкции и повышает прочность изделия на изгиб, разрыв и удар, в-пятых, выполнение покрытия на основе рулонного тканого материала создаёт необходимые условия для повышения степени механизации и автоматизации производства асбестоцементных изделий. Для реальных условий эксплуатации целесообразно использовать полиэфирную ткань с поверхностной плотностью 50-250 г/м2 . Меньшие значения этого показателя ограничены эксплуатационными и технологическими соображениями, а большие - перерасходом ткани. При этом для обеспечения лучшего взаимодействия с клеевым составом, который целесообразно изготовлять на латексной основе, полиэфирная ткань выполнена набивной с комбинированным переплетением, а уток ткани имеет петли, выполненные с её тыльной стороны, и играющие роль армирующих элементов. Полиэфирная окрашенная ткань для выполнения наносимого на изделие защитно-декоративного покрытия выбрана на основе соответствующих технологических испытаний и соответствует условиям эксплуатации. Признаки, введенные в отличительную часть формулы изобретения, являются новыми и не имеются ни у аналогов, ни у прототипа. Их влияние на достижение поставленной задачи обусловлено закономерностями поверхностных явлений, происходящих при формировании покрытий на асбестоцементной матрице, а также свойствами собственно наносимых тканевых материалов. Исходя из этих зависимостей выбрана, например, толщина клеевого слоя, причем минимальное значение 20 мкм необходима для получения сплошного слоя, а максимальная свыше 200 мкм нецелесообразна из-за перерасхода материалов и получения покрытия низкого качества. Аддитивный характер свойств современных полимерных материалов в зависимости от конкретных условий эксплуатации и пожеланий потребителей вызывает необходимость использования различных покрытий на изделиях различных конструкций, цветового исполнения или соответствующих интересам заказчика рисунков. Сущность изобретения поясняется чертежами. На фиг.1, 2, 3 изображены варианты выполнения асбестоцементного изделия, соответственно в виде волнового и плоского листов и фасонной детали. Асбестоцементное изделие состоит из асбестоцементного основания 1, защитно- декоративного слоя в виде полиэфирной ткани 2 на его на лицевой поверхности. На тыльной стороне 3 изделия покрытие не предусмотрено. Полиэфирная ткань, поперечный разрез которой представлен на фиг.4, включает в себя основу 4 и уток 5, который может образовать петли 6, позволяющие лучше взаимодействовать с клеевым составом. Поперечный разрез асбестоцементного изделия для любого варианта технологического применения изображён на фиг.5. Изделие содержит асбестоцементное основание 7, полиэфирную ткань 8 и клеевой слой 9. Асбестоцементное изделие может представлять собой любую фасонную деталь, например, уголок, предназначенный для обрамления торцовых переходов и углов стен, полуколец, желобов и профилей различных форм и т.д. Областью применения предлагаемого асбестоцементного изделия может быть также стеновой облицовочный элемент или элемент строительной конструкции, где условия эксплуатации значительно лучше, чем кровельных материалов. Использование предлагаемого изделия в сравнении с известными аналогами позволяет уменьшить его стоимость, прежде всего за счёт отказа от необходимости экранировать полиэфирными составами тыльную сторону, а также перехода с горячей на холодную технологию и обеспечения большей индустриализации всего технологического цикла производства новых асбестоцементных изделий. Особо следует отметить, что предлагаемое техническое решение обеспечивает решение важной экологической проблемы, связанной с исключением вымывания или выветривания волокон асбестоцемента и расширения экспортного потенциала традиционных производителей асбестоцементной продукции. Промышленное производство асбестоцементных изделий с защитно-декоративным покрытием на основе полиэфирных тканей, соответствующих заявленному техническому решению, будет производить ОАО «кричевцёментношифер». Продукция соответствует СТБ 1118-98 «Листы асбестоцементные волнистые».

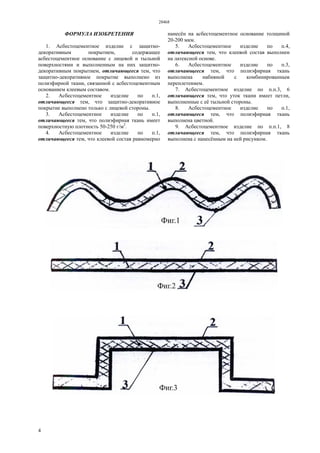

- 4. 28468 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Асбестоцементноеизделие с защитно- декоративным покрытием, содержащее асбестоцементное основание с лицевой и тыльной поверхностями и выполненным на них защитно- декоративным покрытием, отличающееся тем, что защитно-декоративное покрытие выполнено из полиэфирной ткани, связанной с асбестоцементным основанием клеевым составом. 2. Асбестоцементное изделие по п.1, отличающееся тем, что защитно-декоративное покрытие выполнено только с лицевой стороны. 3. Асбестоцементное изделие по п.1, отличающееся тем, что полиэфирная ткань имеет поверхностную плотность 50-250 г/м2 . 4. Асбестоцементное изделие по п.1, отличающееся тем, что клеевой состав равномерно нанесён на асбестоцементное основание толщиной 20-200 мкм. 5. Асбестоцементное изделие по п.4, отличающееся тем, что клеевой состав выполнен на латексной основе. 6. Асбестоцементное изделие по п.3, отличающееся тем, что полиэфирная ткань выполнена набивной с комбинированным переплетением. 7. Асбестоцементное изделие по п.п.3, 6 отличающееся тем, что уток ткани имеет петли, выполненные с её тыльной стороны. 8. Асбестоцементное изделие по п.1, отличающееся тем, что полиэфирная ткань выполнена цветной. 9. Асбестоцементное изделие по п.п.1, 8 отличающееся тем, что полиэфирная ткань выполнена с нанесённым на ней рисунком.
