Ansible ネットワーク自動化チュートリアル (JANOG42)

JANOG42 Meeting in Mie での 「Ansible ネットワーク自動化チュートリアル」の資料です https://www.janog.gr.jp/meeting/janog42/program/ASBL ＜デモ動画一覧＞ 【Ansibldeデモ1-1】ネットワーク機器の状態の表示 http://www.youtube.com/watch?v=pBhnsvKeZeU 【Ansibldeデモ1-2】ネットワーク機器のコンフィグバックアップ http://www.youtube.com/watch?v=aRfWXE0uUUU 【Ansibldeデモ1-3】ネットワーク機器のshowコマンド結果のCSV出力 http://www.youtube.com/watch?v=6QqXbJBH4i8 【Ansibldeデモ2-1】ネットワーク機器の簡単な設定変更 http://www.youtube.com/watch?v=v6c0SiVMipQ 【Ansibldeデモ2-2】テンプレートを利用した設定変更 http://www.youtube.com/watch?v=vGyve0BWAwA 【Ansibldeデモ2-3】ネットワーク機器の処理継続確認付きの設定変更 http://www.youtube.com/watch?v=S7BKjJn0h2U

Embed presentation

Downloaded 196 times
Ansible ネットワーク自動化チュートリアル これからのネットワーク自動化 Shingo Kitayama & Akira Yokochi
JANOG JApan Network Operators' Group Introduction Shingo Kitayama 2 Shingo Kitayama Company: Red Hat K.K. Role: Solution Architect Product: OpenShift Interest: KPP shkitayama spchildren
JANOG JApan Network Operators' Group 自己紹介 3 名前 横地 晃 所属 株式会社 エーピーコミュニケーションズ @akira6592 https://www.slideshare.net/akira6592/ 過去発表資料 (JANOG 41 / 41.5 等) https://tekunabe.hatenablog.jp ブログ（てくなべ）
JANOG JApan Network Operators' Group Agenda 本日のアジェンダ 4 1 2 3 4 これからの自動化 Ansibleによる自動化の世界 Ansibleの仕組み Playbookを理解する 5 6 7 8 ネットワーク対応の基本 情報取得サンプル 設定変更サンプル ネットワーク対応のまとめ 前半 Automation with Ansible 後半 Ansible Network World
JANOG JApan Network Operators' Group 本日お伝えしたいこと Janogに参加したら、Ansibleを使えるようになったというお土産 5 Ansibleはネットワーク機器にも使え、 シンプルで導入コストが低く、 様々なプラットフォームに対応している。 Ansible is Simple
1. これからの自動化 Value of Next Automation 6
JANOG JApan Network Operators' Group 7 Automation for Network Infrastructure is Coming

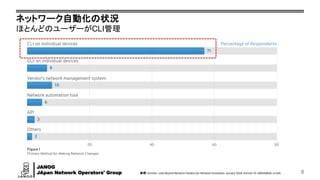

JANOG JApan Network Operators' Group ネットワーク自動化の状況 ほとんどのユーザーがCLI管理 8参照: Gartner, Look Beyond Network Vendors for Network Innovation. January 2018. Gartner ID: G00349636. (n=64)

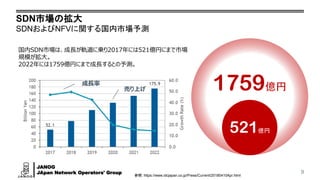

JANOG JApan Network Operators' Group SDN市場の拡大 SDNおよびNFVに関する国内市場予測 9 参照: https://www.idcjapan.co.jp/Press/Current/20180410Apr.html 521億円 1759億円 国内SDN市場は、成長が軌道に乗り2017年には521億円にまで市場 規模が拡大。 2022年には1759億円にまで成長するとの予測。 成長率 売り上げ

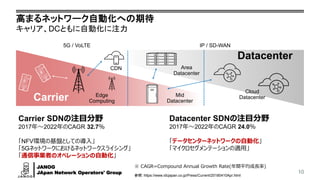

JANOG JApan Network Operators' Group 高まるネットワーク自動化への期待 キャリア、DCともに自動化に注力 10 参照: https://www.idcjapan.co.jp/Press/Current/20180410Apr.html Carrier Datacenter Datacenter SDNの注目分野 2017年～2022年のCAGR 24.0％ 「データセンターネットワークの自動化」 「マイクロセグメンテーションの適用」 Carrier SDNの注目分野 2017年～2022年のCAGR 32.7％ 「NFV環境の基盤としての導入」 「5Gネットワークにおけるネットワークスライシング」 「通信事業者のオペレーションの自動化」 CDN Area Datacenter Cloud DatacenterEdge Computing Mid Datacenter 5G / VoLTE IP / SD-WAN ※ CAGR=Compound Annual Growth Rate(年間平均成長率)
JANOG JApan Network Operators' Group 多様化された自動化の課題 製品によって異なるオペレーション 11 さまざまな領域でSDN技術の適用が進む反面、適用領域ごとに異なるSDNコントローラーや管理コンソールを必要とする 「SDNのサイロ化」に対する懸念。 ネットワークセグメント が一つほしい A社SDN B社SDN C社SDN ネットワークセグメントが 一つできる スクリプト対応 ベンダー固有 管理ツール 設定依頼 設定作業 提供1 2 3

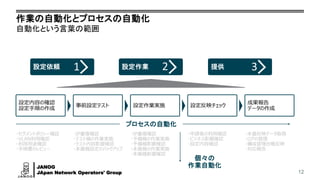

JANOG JApan Network Operators' Group 作業の自動化とプロセスの自動化 自動化という言葉の範囲 12 設定依頼 設定作業 提供1 2 3 設定内容の確認 設定手順の作成 事前設定テスト 設定作業実施 設定反映チェック 成果報告 データの作成 プロセスの自動化 ・セグメントポリシー確認 ・VLAN利用確認 ・利用用途確認 ・手順書のレビュー ・IP重複確認 ・テスト機の作業実施 ・テスト内容影響確認 ・本番機設定のバックアップ ・IP重複確認 ・予備機の作業実施 ・予備機影響確認 ・本番機の作業実施 ・本番機影響確認 ・申請者の利用確認 ・ビジネス影響確認 ・設定内容確認 ・本番反映データ取得 ・ログの管理 ・構成管理台帳反映 ・対応報告 個々の 作業自動化

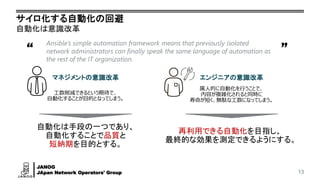

JANOG JApan Network Operators' Group “ ” サイロ化する自動化の回避 自動化は意識改革 13 Ansible’s simple automation framework means that previously isolated network administrators can finally speak the same language of automation as the rest of the IT organization. マネジメントの意識改革 エンジニアの意識改革 工数削減できるという期待で、 自動化することが目的となってしまう。 自動化は手段の一つであり、 自動化することで品質と 短納期を目的とする。 再利用できる自動化を目指し、 最終的な効果を測定できるようにする。 属人的に自動化を行うことで、 内容が複雑化されると同時に 寿命が短く、無駄な工数になってしまう。

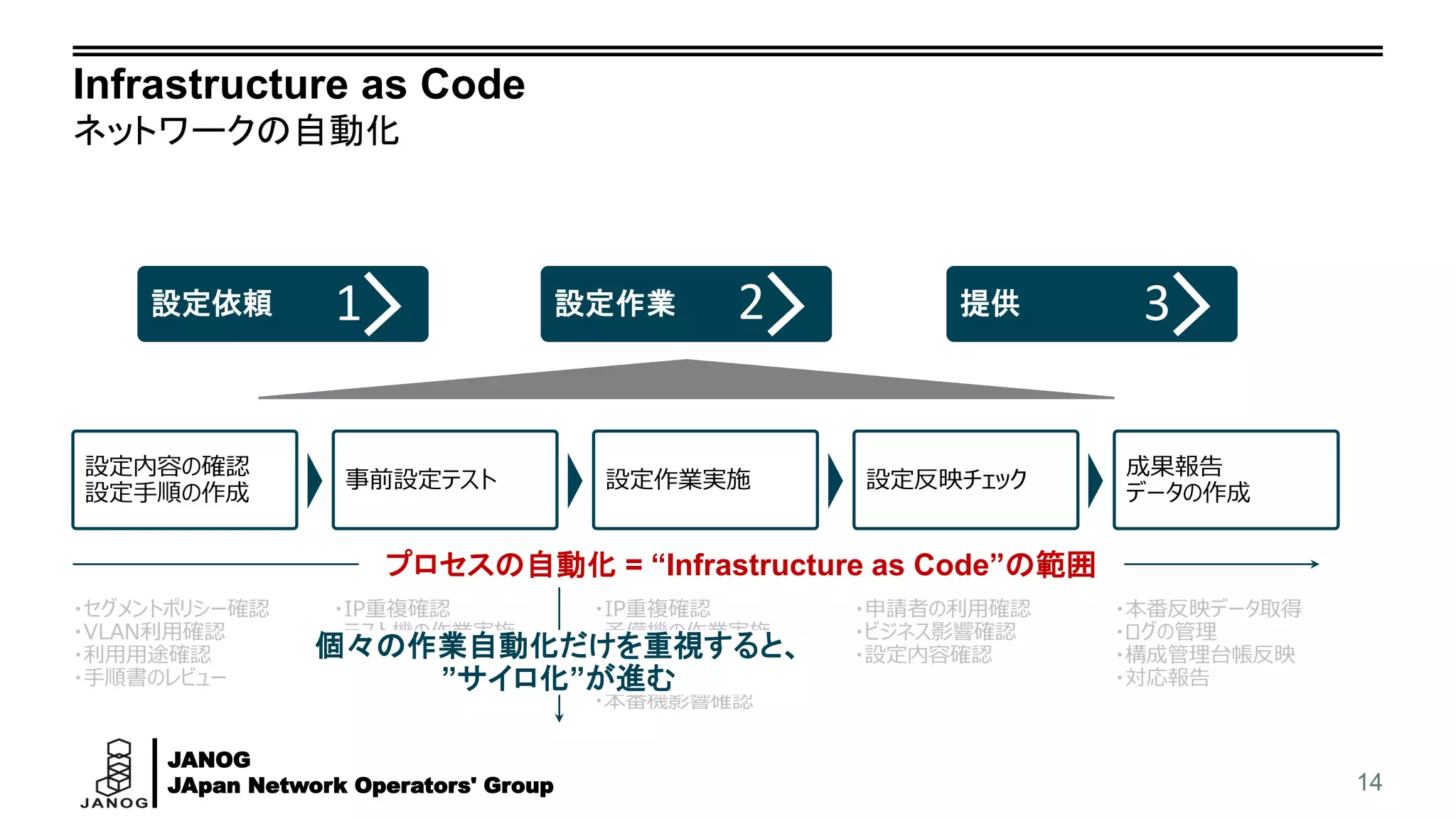

JANOG JApan Network Operators' Group Infrastructure as Code ネットワークの自動化 14 設定依頼 設定作業 提供1 2 3 設定内容の確認 設定手順の作成 事前設定テスト 設定作業実施 設定反映チェック 成果報告 データの作成 プロセスの自動化 = “Infrastructure as Code”の範囲 ・セグメントポリシー確認 ・VLAN利用確認 ・利用用途確認 ・手順書のレビュー ・IP重複確認 ・テスト機の作業実施 ・テスト内容影響確認 ・本番機設定のバックアップ ・IP重複確認 ・予備機の作業実施 ・予備機影響確認 ・本番機の作業実施 ・本番機影響確認 個々の作業自動化だけを重視すると、 ”サイロ化”が進む ・申請者の利用確認 ・ビジネス影響確認 ・設定内容確認 ・本番反映データ取得 ・ログの管理 ・構成管理台帳反映 ・対応報告
Ansibleによる自動化の世界 Ansibleの特徴 15

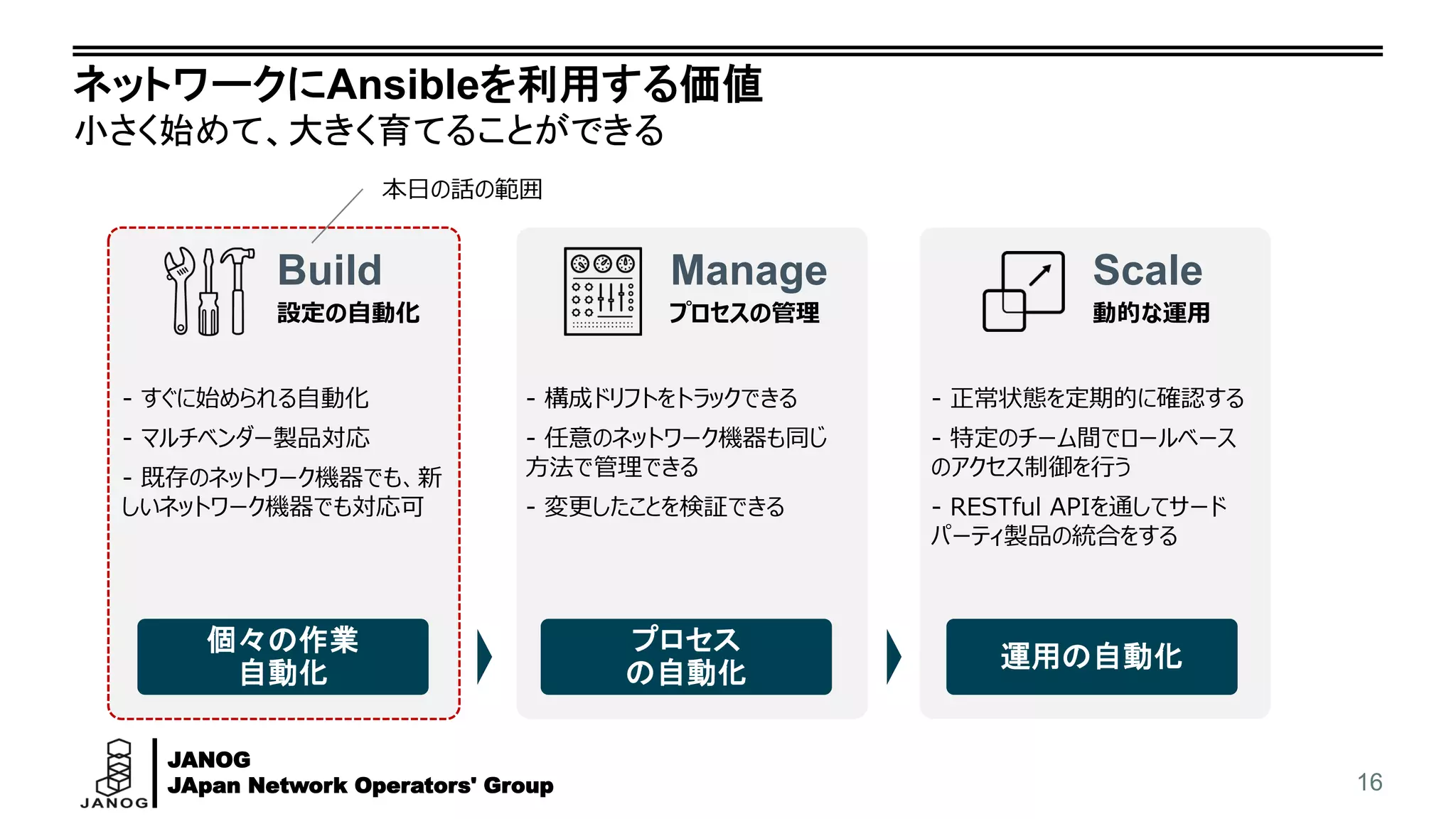

JANOG JApan Network Operators' Group ネットワークにAnsibleを利用する価値 小さく始めて、大きく育てることができる 16 Build Manage Scale 設定の自動化 プロセスの管理 動的な運用 個々の作業 自動化 プロセス の自動化 運用の自動化 - すぐに始められる自動化 - マルチベンダー製品対応 - 既存のネットワーク機器でも、新 しいネットワーク機器でも対応可 - 構成ドリフトをトラックできる - 任意のネットワーク機器も同じ 方法で管理できる - 変更したことを検証できる - 正常状態を定期的に確認する - 特定のチーム間でロールベース のアクセス制御を行う - RESTful APIを通してサード パーティ製品の統合をする 本日の話の範囲

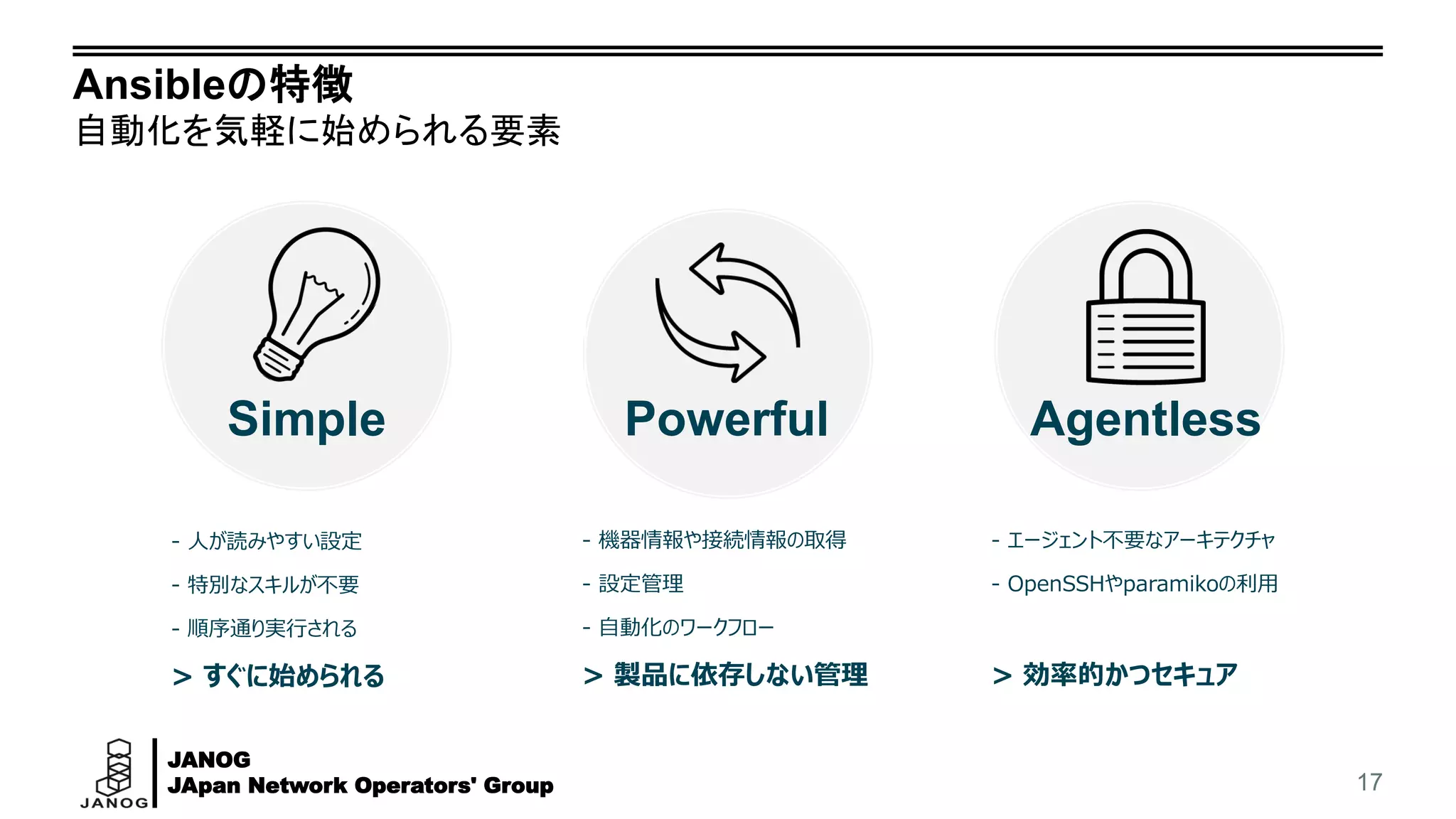

JANOG JApan Network Operators' Group Ansibleの特徴 自動化を気軽に始められる要素 17 Simple Powerful Agentless - 人が読みやすい設定 - 特別なスキルが不要 - 順序通り実行される > すぐに始められる - 機器情報や接続情報の取得 - 設定管理 - 自動化のワークフロー > 製品に依存しない管理 - エージェント不要なアーキテクチャ - OpenSSHやparamikoの利用 > 効率的かつセキュア

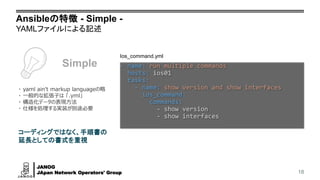

JANOG JApan Network Operators' Group Ansibleの特徴 - Simple - YAMLファイルによる記述 18 Ios_command.yml - name: run multiple commands hosts: ios01 tasks: - name: show version and show interfaces ios_command: commands: - show version - show interfaces Simple コーディングではなく、手順書の 延長としての書式を重視 ・ yaml ain't markup languageの略 ・ 一般的な拡張子は 「.yml」 ・ 構造化データの表現方法 ・ 仕様を処理する実装が別途必要

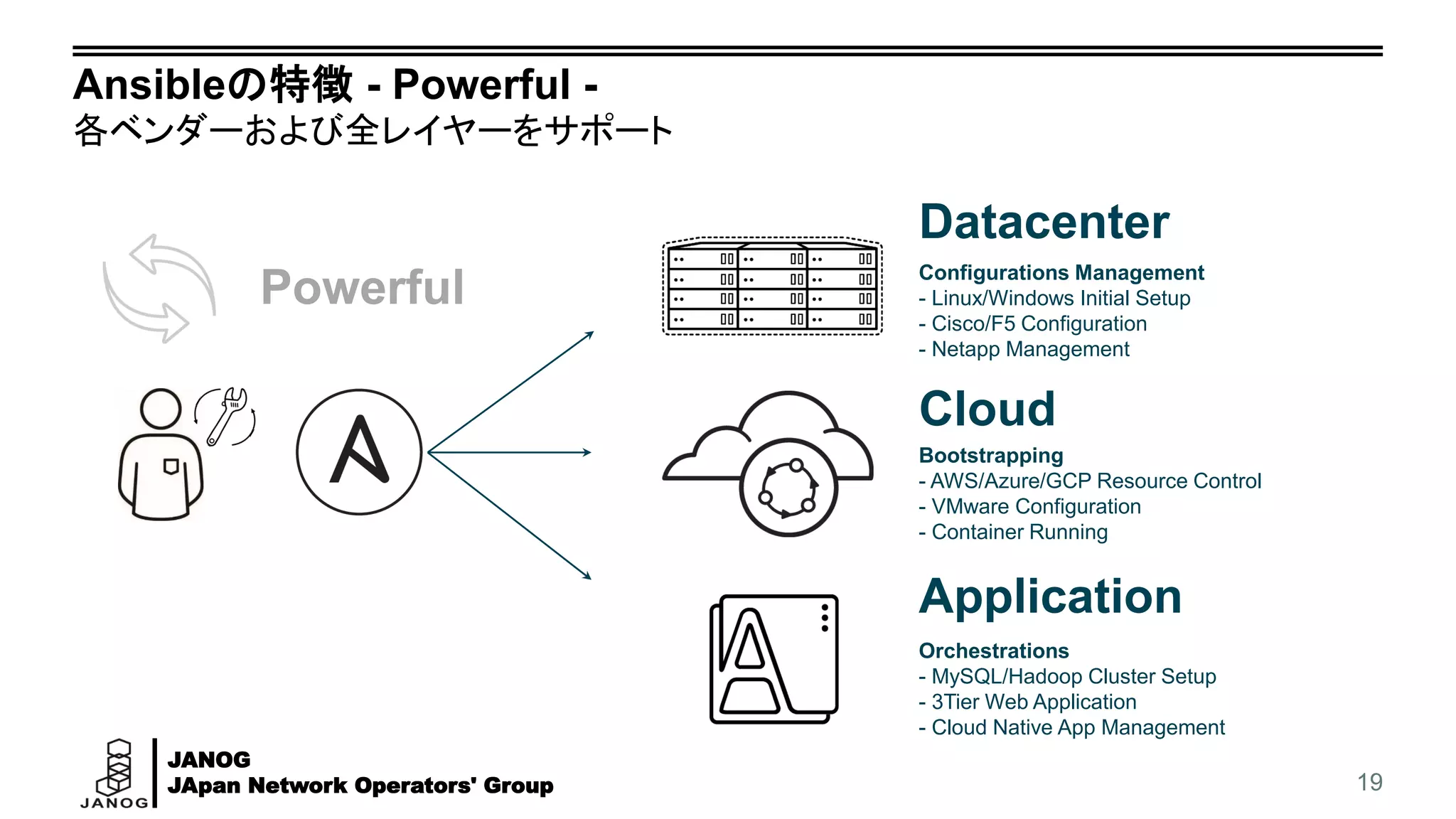

JANOG JApan Network Operators' Group Ansibleの特徴 - Powerful - 各ベンダーおよび全レイヤーをサポート 19 Datacenter Cloud Application Configurations Management - Linux/Windows Initial Setup - Cisco/F5 Configuration - Netapp Management Bootstrapping - AWS/Azure/GCP Resource Control - VMware Configuration - Container Running Orchestrations - MySQL/Hadoop Cluster Setup - 3Tier Web Application - Cloud Native App Management Powerful
JANOG JApan Network Operators' Group Ansibleの特徴 - Agentless - Agentless Connection 20 Agentless - Agentの導入/管理する工数が不要 - 都度SSHによって接続するためセキュア - 既存の機器にもすぐに導入できる

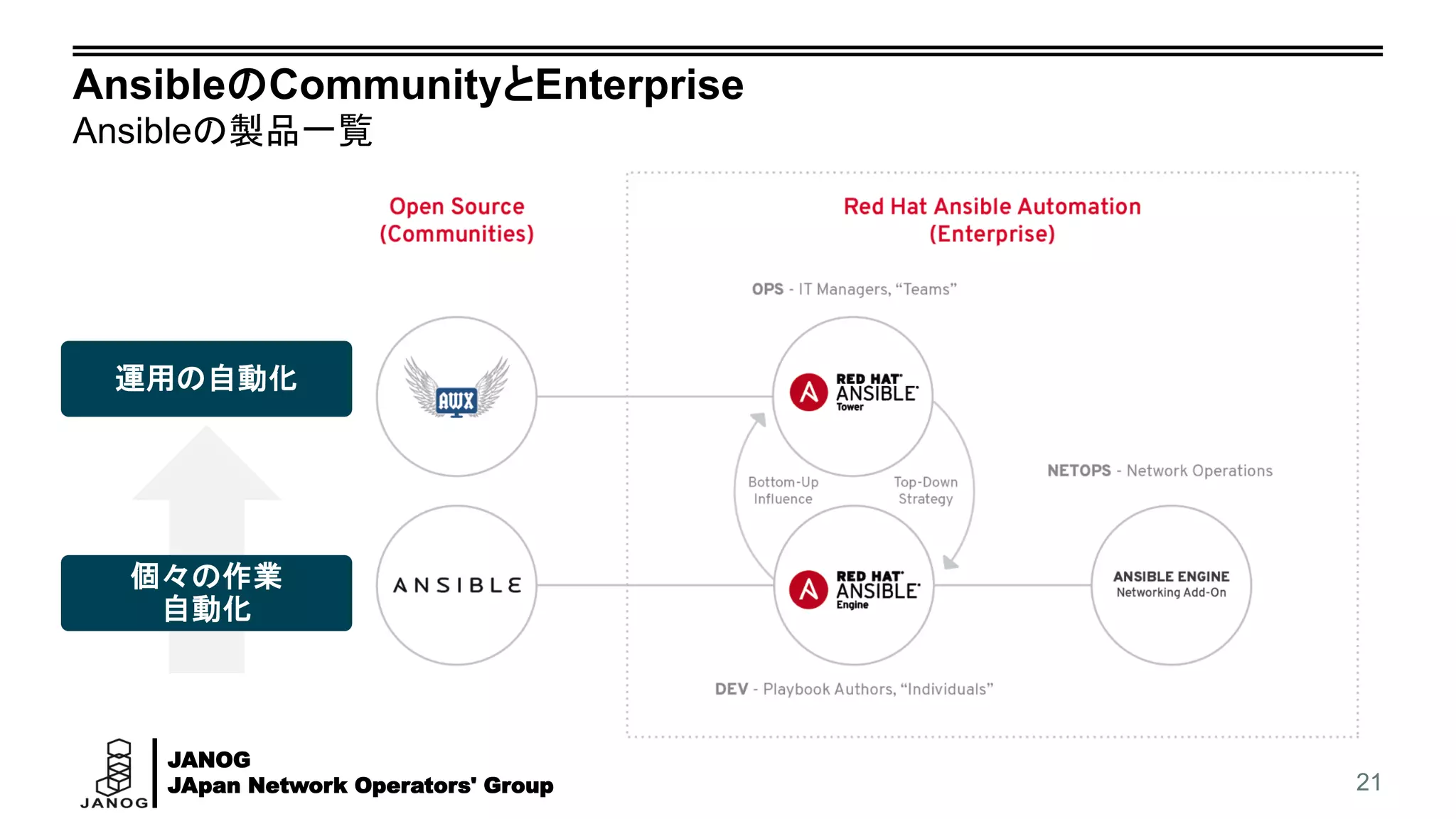

JANOG JApan Network Operators' Group AnsibleのCommunityとEnterprise Ansibleの製品一覧 21 個々の作業 自動化 運用の自動化
Ansibleの仕組み Ansibleのコアコンポーネント 22

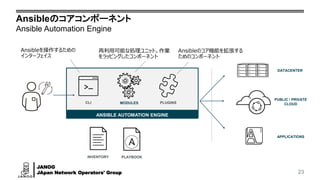

JANOG JApan Network Operators' Group Ansibleのコアコンポーネント Ansible Automation Engine 23 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER

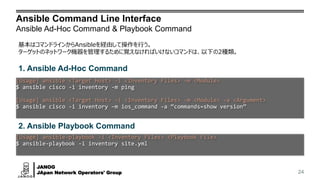

JANOG JApan Network Operators' Group Ansible Command Line Interface Ansible Ad-Hoc Command & Playbook Command 24 [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> $ ansible cisco -i inventory -m ping [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> -a <Argument> $ ansible cisco -i inventory –m ios_command -a “commands=show version” [Usage] ansible-playbook -i <Inventory Files> <Playbook File> $ ansible-playbook -i inventory site.yml 2. Ansible Playbook Command 1. Ansible Ad-Hoc Command 基本はコマンドラインからAnsibleを経由して操作を行う。 ターゲットのネットワーク機器を管理するために覚えなければいけないコマンドは、以下の2種類。

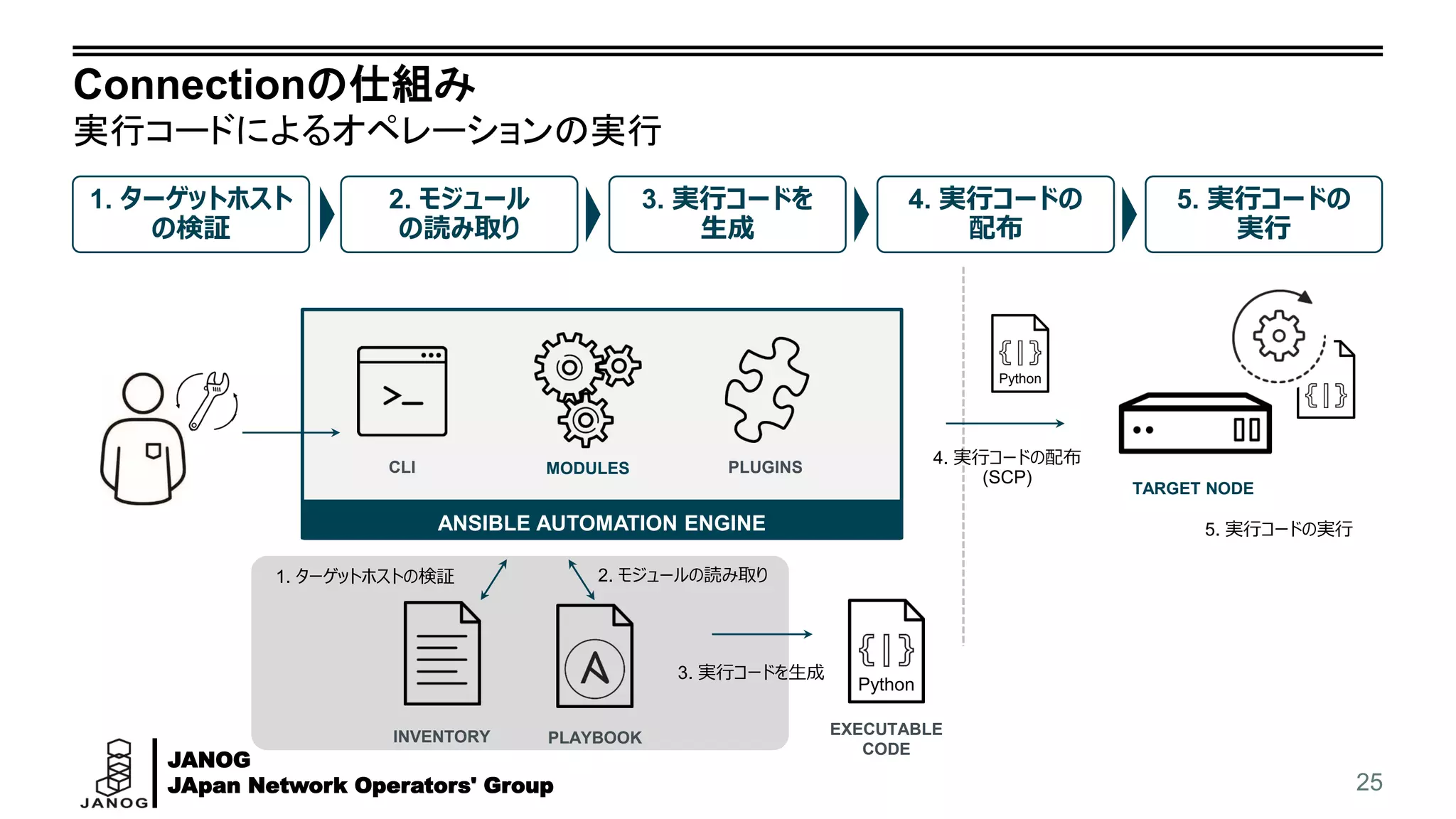

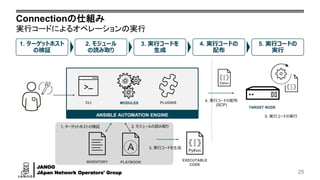

JANOG JApan Network Operators' Group Connectionの仕組み 実行コードによるオペレーションの実行 25 TARGET NODE 1. ターゲットホスト の検証 3. 実行コードを 生成 2. モジュール の読み取り 5. 実行コードの 実行 4. 実行コードの 配布 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 1. ターゲットホストの検証 2. モジュールの読み取り 3. 実行コードを生成 EXECUTABLE CODE Python Python 4. 実行コードの配布 (SCP) 5. 実行コードの実行

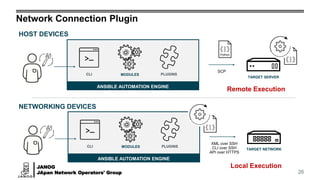

JANOG JApan Network Operators' Group Network Connection Plugin 26 TARGET SERVER ANSIBLE AUTOMATION ENGINE PLUGINSCLI MODULES Python SCP TARGET NETWORK ANSIBLE AUTOMATION ENGINE PLUGINSCLI MODULES XML over SSH CLI over SSH API over HTTPS HOST DEVICES NETWORKING DEVICES Remote Execution Local Execution

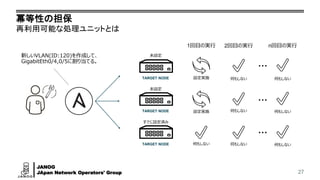

JANOG JApan Network Operators' Group 冪等性の担保 再利用可能な処理ユニットとは 27 TARGET NODE TARGET NODE TARGET NODE 新しいVLAN(ID:120)を作成して、 GigabitEth0/4,0/5に割り当てる。 1回目の実行 2回目の実行 n回目の実行 … … … すでに設定済み 未設定 未設定 設定実施 設定実施 何もしない 何もしない 何もしない 何もしない 何もしない 何もしない 何もしない

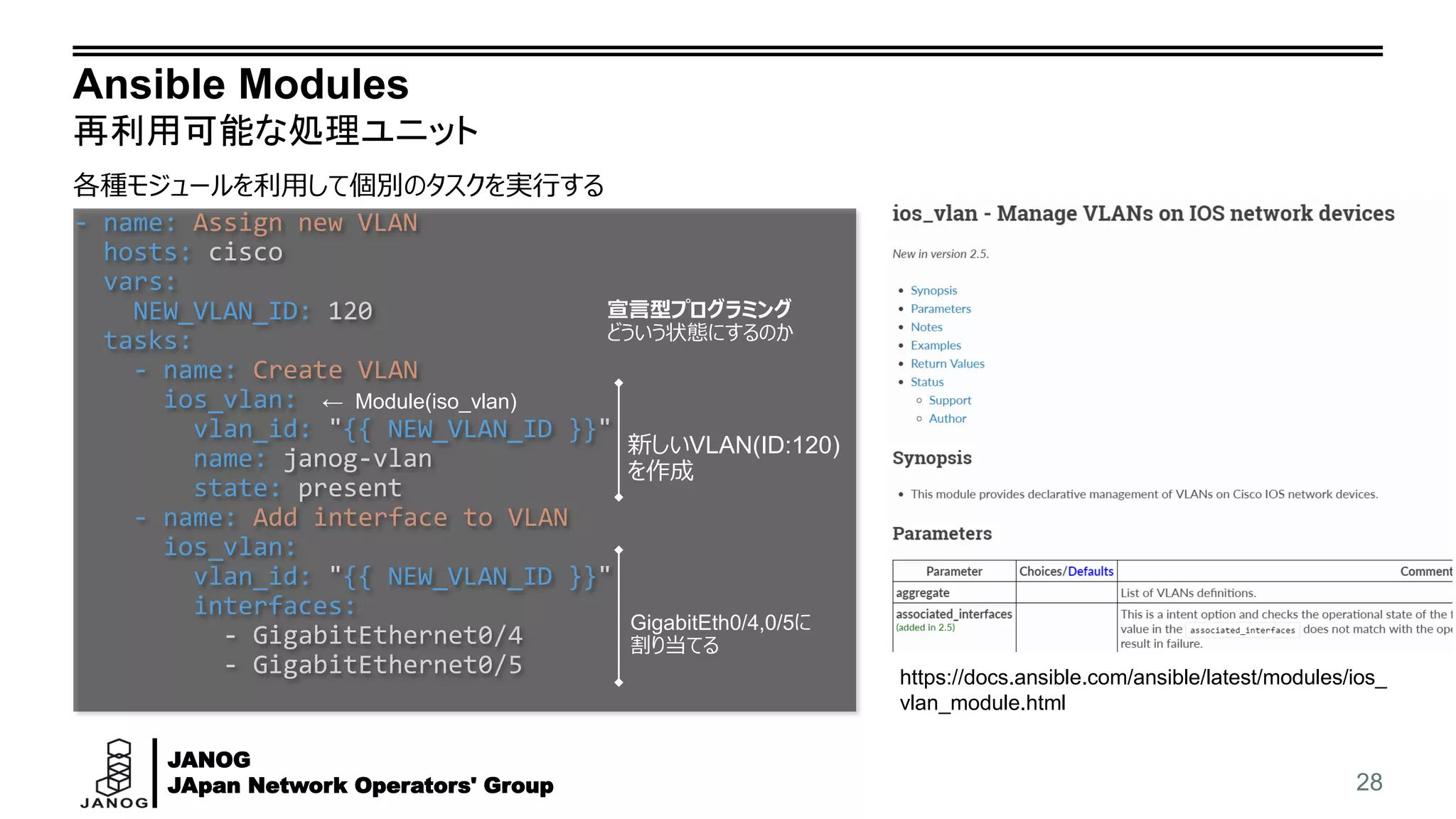

JANOG JApan Network Operators' Group - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 Ansible Modules 再利用可能な処理ユニット 28 新しいVLAN(ID:120) を作成 GigabitEth0/4,0/5に 割り当てる 宣言型プログラミング どういう状態にするのか 各種モジュールを利用して個別のタスクを実行する ← Module(iso_vlan) https://docs.ansible.com/ansible/latest/modules/ios_ vlan_module.html

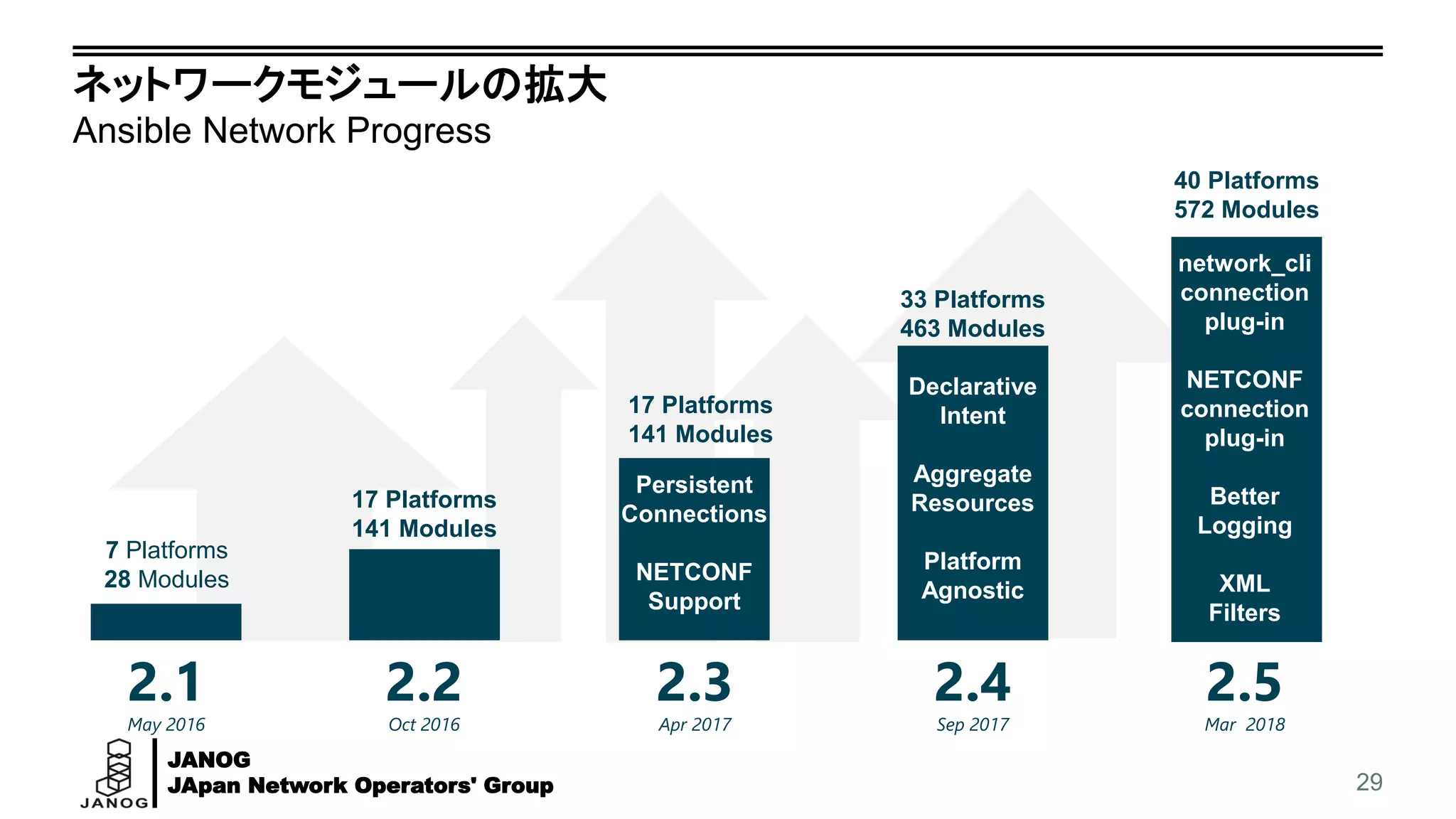

JANOG JApan Network Operators' Group ネットワークモジュールの拡大 Ansible Network Progress 29 2.1 May 2016 2.2 Oct 2016 2.3 Apr 2017 2.4 Sep 2017 2.5 Mar 2018 Persistent Connections NETCONF Support Declarative Intent Aggregate Resources Platform Agnostic network_cli connection plug-in NETCONF connection plug-in Better Logging XML Filters 7 Platforms 28 Modules 17 Platforms 141 Modules 17 Platforms 141 Modules 33 Platforms 463 Modules 40 Platforms 572 Modules
JANOG JApan Network Operators' Group Ansibleのコアコンポーネント Ansible Automation Engine 30 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER
JANOG JApan Network Operators' Group Ansibleのコアコンポーネント Ansible Automation Engine 31 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER Network Automation Start with Playbook
Playbookを理解する AnsibleのPlaybookが読めるまで 32

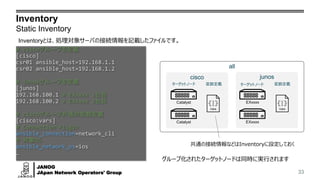

JANOG JApan Network Operators' Group cisco junos Inventory Static Inventory 33 Inventoryとは、処理対象サーバの接続情報を記載したファイルです。 # ciscoグループを定義 [cisco] csr01 ansible_host=192.168.1.1 csr02 ansible_host=192.168.1.2 # junosグループを定義 [junos] 192.168.100.1 # EXxxxx 1台目 192.168.100.2 # EXxxxx 2台目 # ciscoグループ共通の変数定義 [cisco:vars] # Connection Plugin ansible_connection=network_cli # 対象OS ansible_network_os=ios … グループ化されたターゲットノードは同時に実行されます Catalyst Catalyst EXxxxx EXxxxx all Vars Vars ターゲットノード ターゲットノード変数定義 変数定義 共通の接続情報などはInventoryに設定しておく

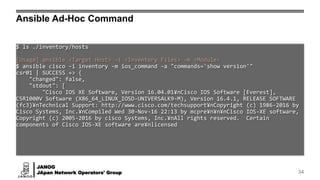

JANOG JApan Network Operators' Group Ansible Ad-Hoc Command 34 $ ls ./inventory/hosts [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> $ ansible cisco -i inventory -m ios_command -a "commands='show version'" csr01 | SUCCESS => { "changed": false, "stdout": [ "Cisco IOS XE Software, Version 16.04.01¥nCisco IOS Software [Everest], CSR1000V Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 16.4.1, RELEASE SOFTWARE (fc3)¥nTechnical Support: http://www.cisco.com/techsupport¥nCopyright (c) 1986-2016 by Cisco Systems, Inc.¥nCompiled Wed 30-Nov-16 22:13 by mcpre¥n¥n¥nCisco IOS-XE software, Copyright (c) 2005-2016 by cisco Systems, Inc.¥nAll rights reserved. Certain components of Cisco IOS-XE software are¥nlicensed
JANOG JApan Network Operators' Group YAMLの規則 Playbook is YAML 35 - Title: YAMLの掟 Rules: - Rule1: 二種類の文法を主に使用する type: - シーケンス (List形式でデータ構造を表す) - マッピング (Key Value形式でデータ構造を表す) - Rule2: コメントアウトは [#] - Rule3: 入れ子構造はインデントで表す attention: - インデントにタブ記号は使えない - インデントは空白2文字 - Rule4: データ型の宣言は不要 - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5

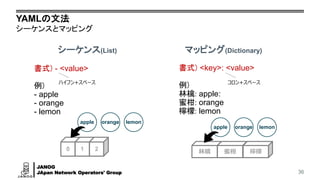

JANOG JApan Network Operators' Group YAMLの文法 シーケンスとマッピング 36 書式) - <value> 例) - apple - orange - lemon 書式) <key>: <value> 例) 林檎: apple: 蜜柑: orange 檸檬: lemon 0 1 2 林檎 蜜柑 檸檬 シーケンス(List) マッピング(Dictionary) ハイフン+スペース コロン+スペース lemonapple orange lemonapple orange

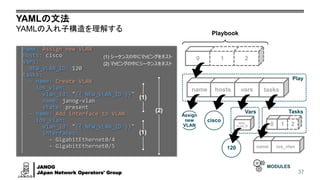

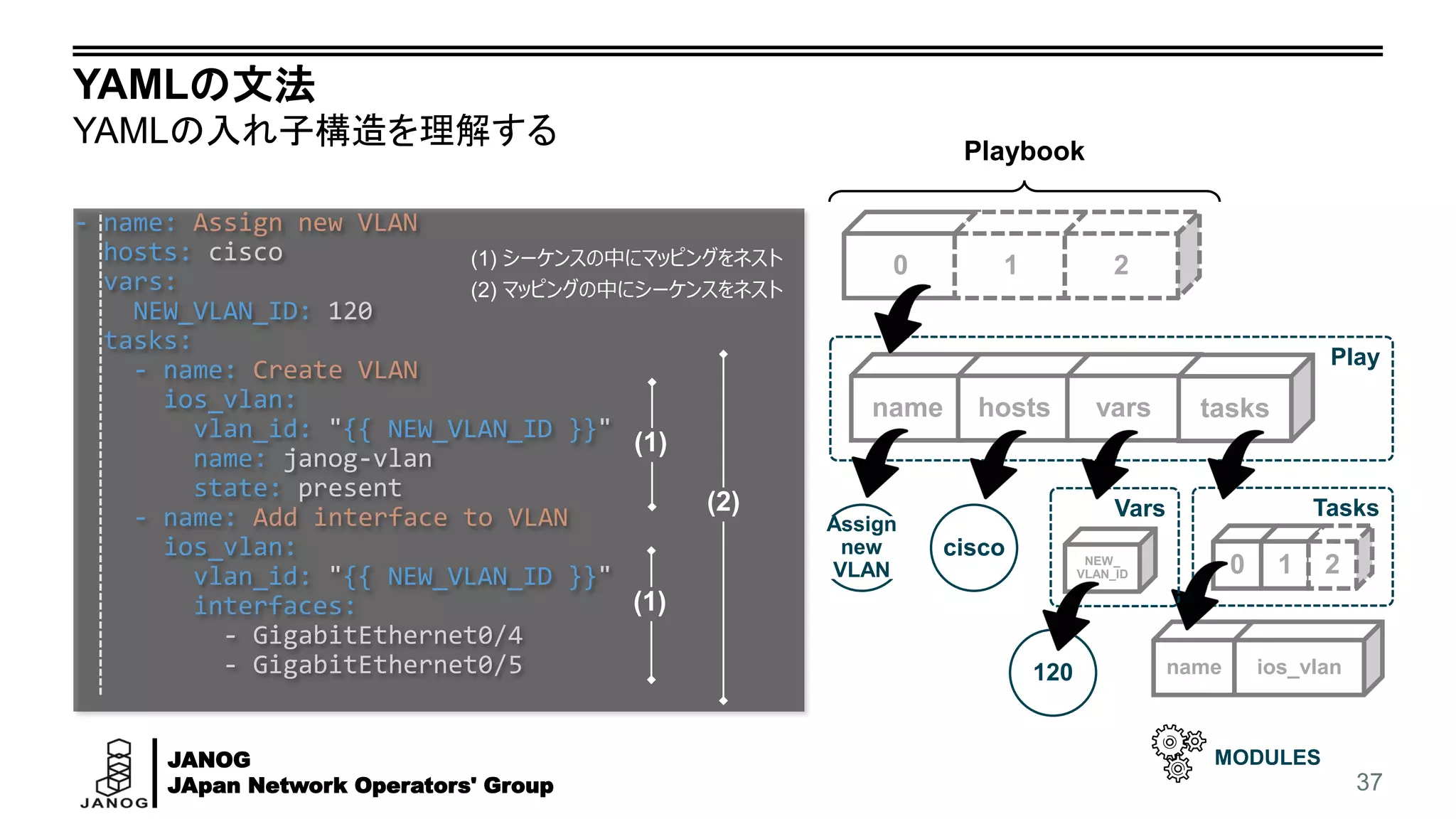

JANOG JApan Network Operators' Group Assign new VLAN - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 name YAMLの文法 YAMLの入れ子構造を理解する 37 0 1 2 hosts vars (1) シーケンスの中にマッピングをネスト (2) マッピングの中にシーケンスをネスト name ios_vlan Playbook (1) (2) Play cisco Tasks 0 1 2 MODULES (1) tasks NEW_ VLAN_ID Vars 120

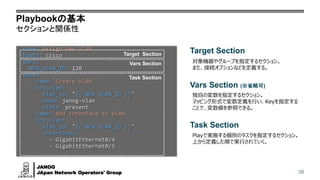

JANOG JApan Network Operators' Group Playbookの基本 セクションと関係性 38 - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 Task Section Vars Section Target Section Target Section Vars Section (※省略可) Task Section 対象機器やグループを指定するセクション。 また、接続オプションなどを定義する。 独自の変数を指定するセクション。 マッピング形式で変数定義を行い、Keyを指定する ことで、変数値を参照できる。 Playで実施する個別のタスクを指定するセクション。 上から定義した順で実行されていく。
JANOG JApan Network Operators' Group 変数について 変数の定義と参照 39 変数の定義 Jinja2とは 変数の参照には、Jinja2テンプレートエンジンを利用して呼び出す。 Python用のテキストベースのテンプレートエンジンで あり、HTMLやXMLなどの生成に利用される。 基本文法は以下の2通り。 {{…}} で囲むことにより、変数の参照が可能 {%…%}で囲むことにより、制御構文 その他、変数参照時のFilterなども用意されている。 ・{{ var|first }} リストの始めを取得 ・{{ var|min }} リストの最小値を取得 ・{{ var|max }} リストの最大値を取得 ・{{ var|random }} ランダム値を取得 ・{{ var|hash(‘sha1’) }} sha1値を取得 ・{{ var|basename }} フォルダパス取得 などなど https://docs.ansible.com/ansible/2.5/use r_guide/playbooks_filters.html - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 変数の参照 - name: Create VLAN ios_vlan: vlan_id: “{{ NEW_VLAN_ID }}” name: janog-vlan state: present Playの中や、Taskの中で変数を定義できる。 ← 120

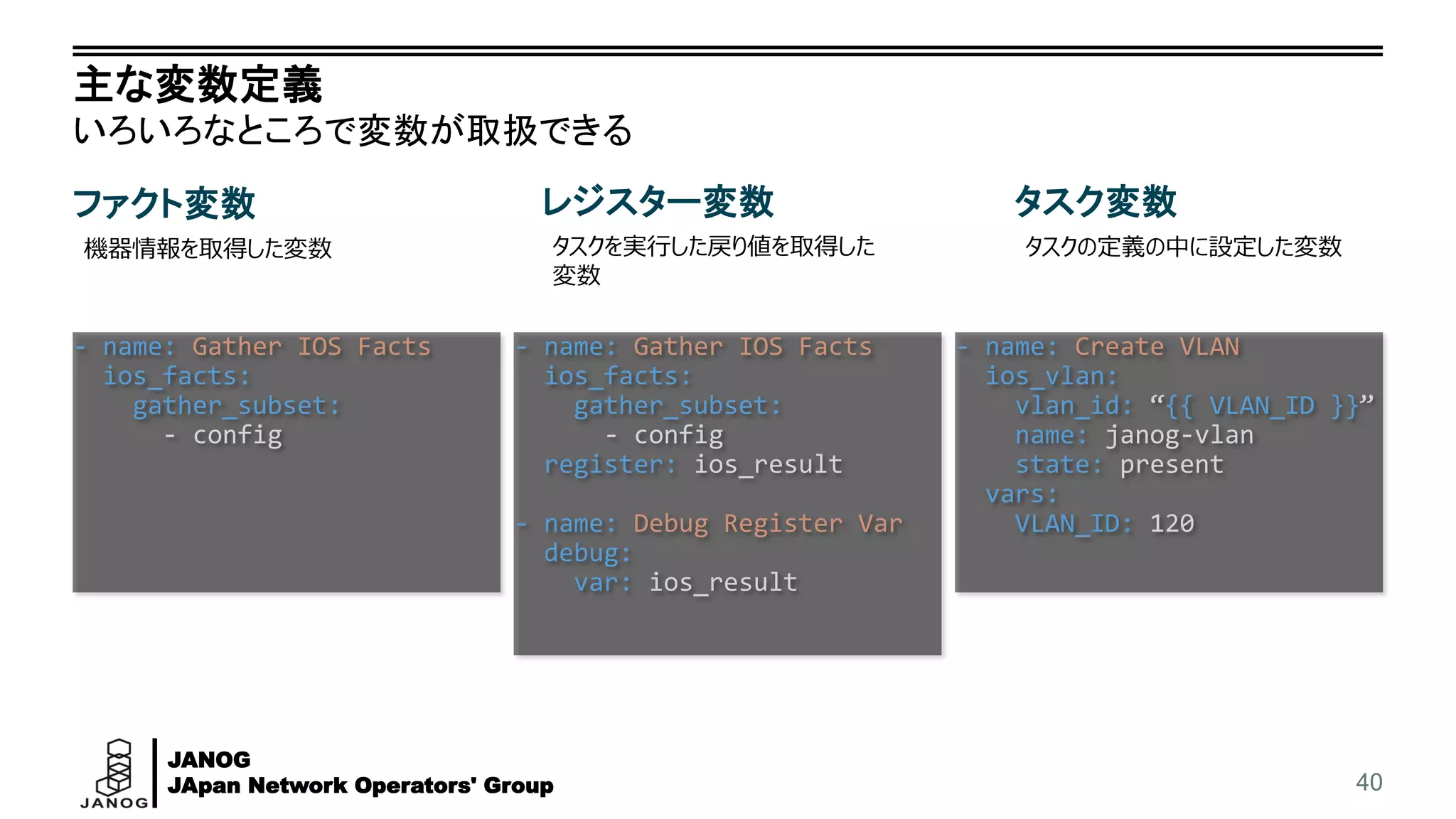

JANOG JApan Network Operators' Group 主な変数定義 いろいろなところで変数が取扱できる 40 ファクト変数 機器情報を取得した変数 レジスター変数 タスクを実行した戻り値を取得した 変数 タスク変数 タスクの定義の中に設定した変数 - name: Gather IOS Facts ios_facts: gather_subset: - config - name: Gather IOS Facts ios_facts: gather_subset: - config register: ios_result - name: Debug Register Var debug: var: ios_result - name: Create VLAN ios_vlan: vlan_id: “{{ VLAN_ID }}” name: janog-vlan state: present vars: VLAN_ID: 120

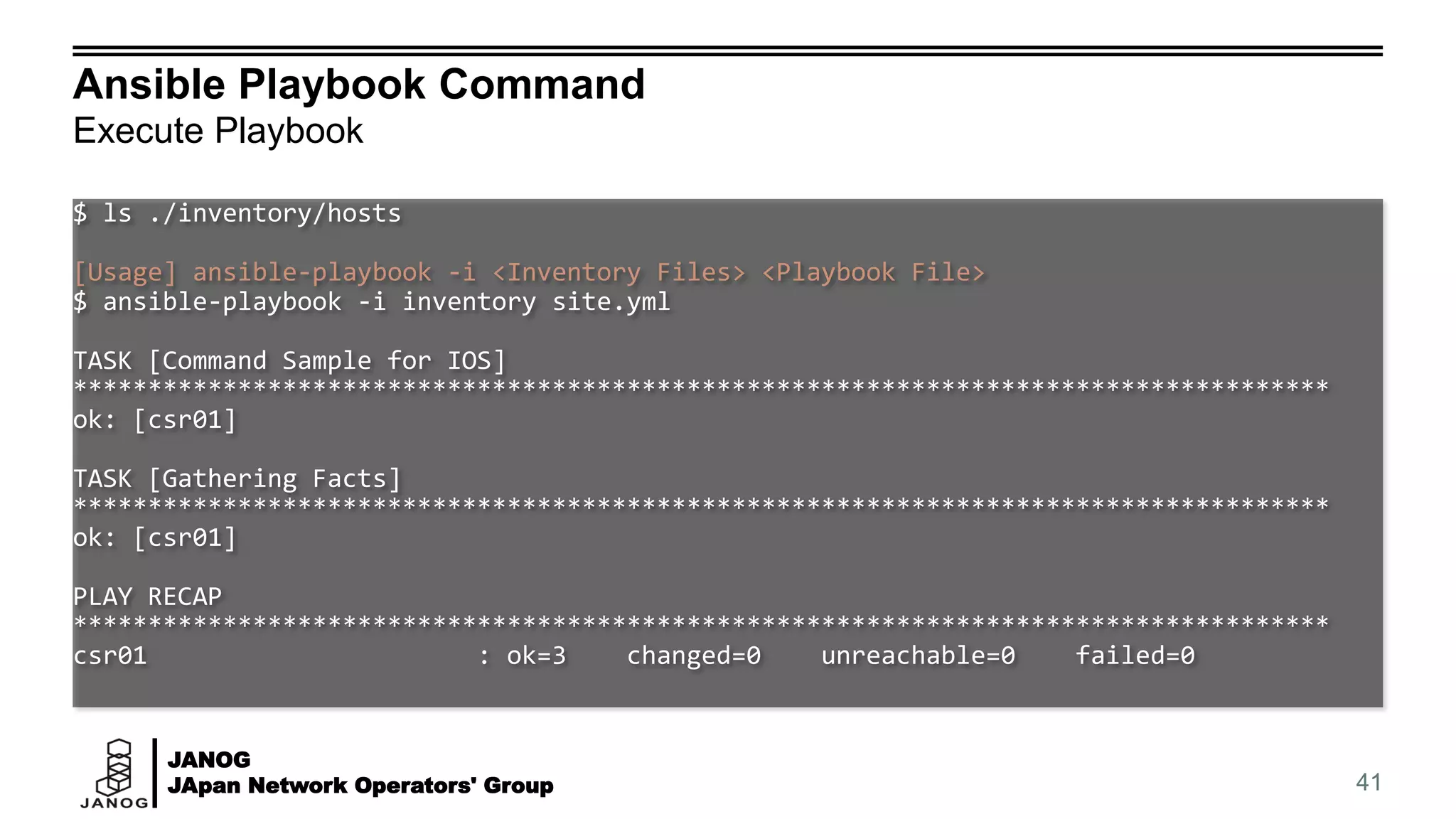

JANOG JApan Network Operators' Group Ansible Playbook Command Execute Playbook 41 $ ls ./inventory/hosts [Usage] ansible-playbook -i <Inventory Files> <Playbook File> $ ansible-playbook -i inventory site.yml TASK [Command Sample for IOS] ************************************************************************************ ok: [csr01] TASK [Gathering Facts] ************************************************************************************ ok: [csr01] PLAY RECAP ************************************************************************************ csr01 : ok=3 changed=0 unreachable=0 failed=0
まとめ 自動化とAnsible 42

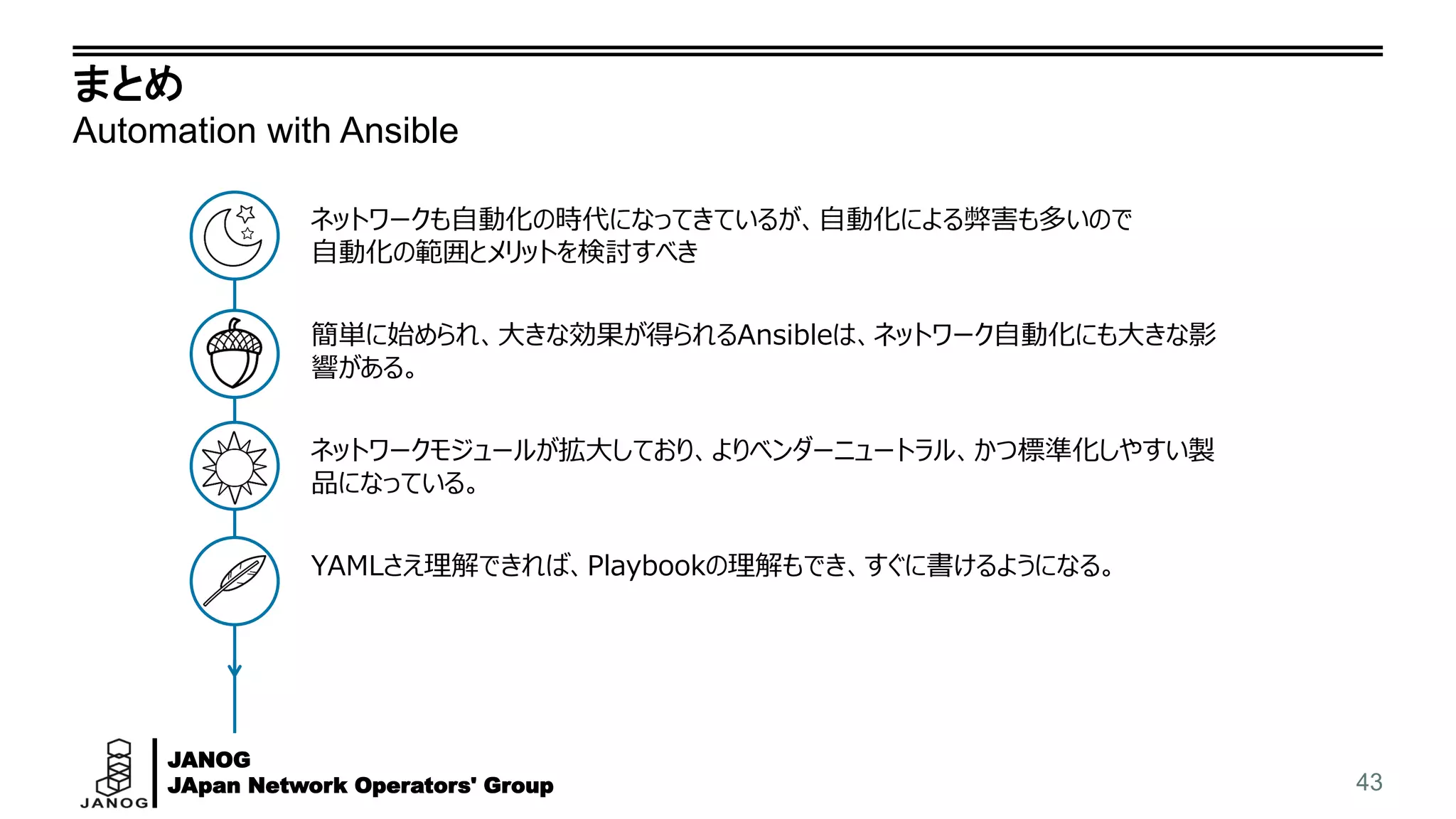

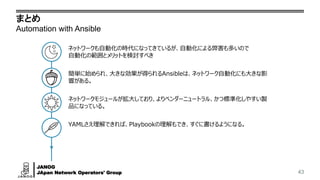

JANOG JApan Network Operators' Group まとめ Automation with Ansible 43 ネットワークも自動化の時代になってきているが、自動化による弊害も多いので 自動化の範囲とメリットを検討すべき 簡単に始められ、大きな効果が得られるAnsibleは、ネットワーク自動化にも大きな影 響がある。 ネットワークモジュールが拡大しており、よりベンダーニュートラル、かつ標準化しやすい製 品になっている。 YAMLさえ理解できれば、Playbookの理解もでき、すぐに書けるようになる。
ネットワーク対応の基本1 なにができるか 44

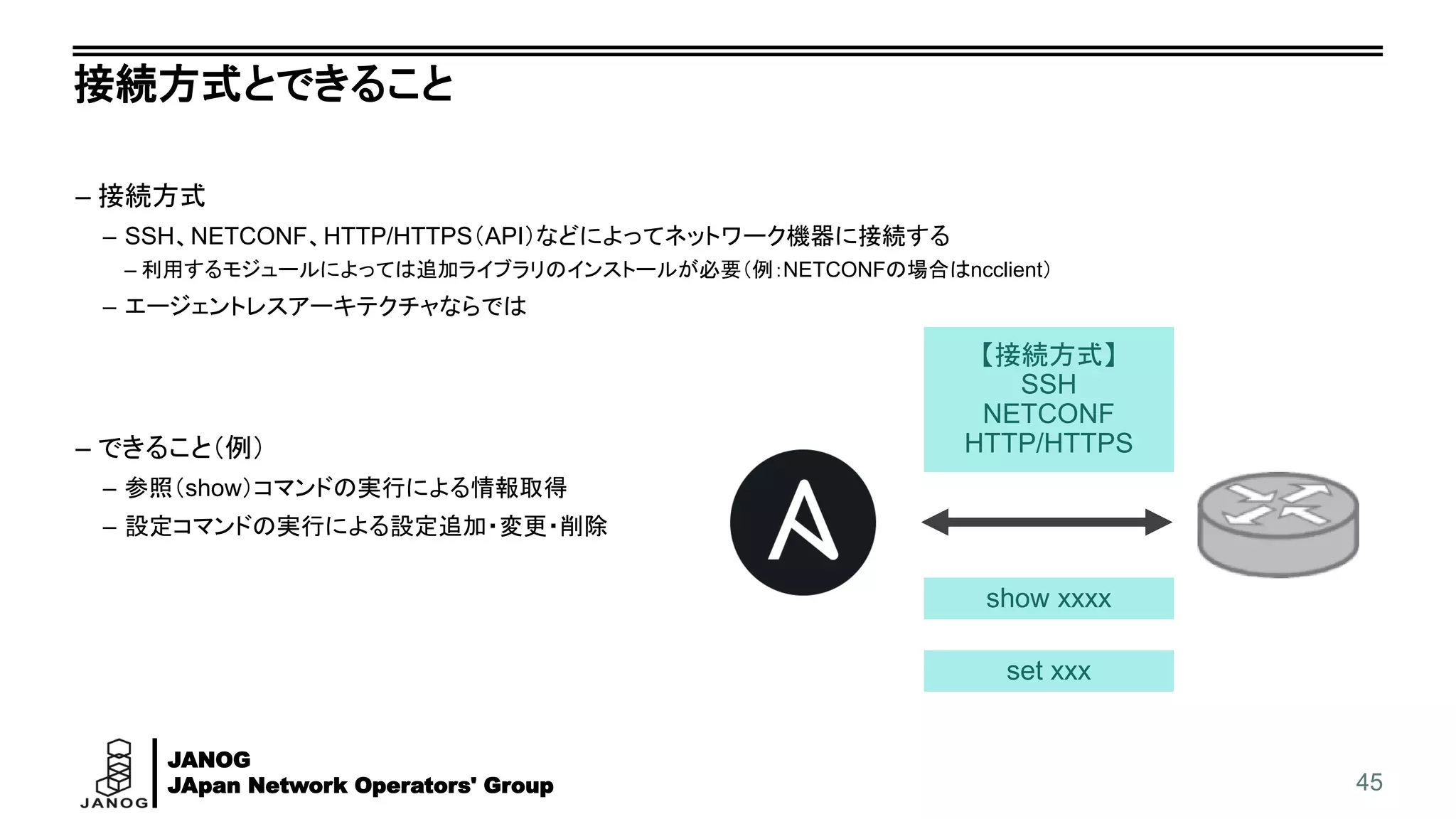

JANOG JApan Network Operators' Group 接続方式とできること – 接続方式 – SSH、NETCONF、HTTP/HTTPS（API）などによってネットワーク機器に接続する – 利用するモジュールによっては追加ライブラリのインストールが必要（例：NETCONFの場合はncclient） – エージェントレスアーキテクチャならでは – できること（例） – 参照（show）コマンドの実行による情報取得 – 設定コマンドの実行による設定追加・変更・削除 45 【接続方式】 SSH NETCONF HTTP/HTTPS show xxxx set xxx

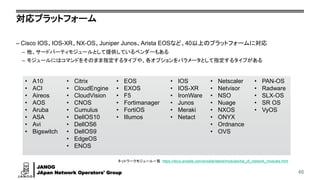

JANOG JApan Network Operators' Group 対応プラットフォーム – Cisco IOS、IOS-XR、NX-OS、Juniper Junos、Arista EOSなど、40以上のプラットフォームに対応 – 他、サードパーティモジュールとして提供しているベンダーもある – モジュールにはコマンドをそのまま指定するタイプや、各オプションをパラメータとして指定するタイプがある 46 • A10 • ACI • Aireos • AOS • Aruba • ASA • Avi • Bigswitch • Citrix • CloudEngine • CloudVision • CNOS • Cumulus • DellOS10 • DellOS6 • DellOS9 • EdgeOS • ENOS • EOS • EXOS • F5 • Fortimanager • FortiOS • Illumos • IOS • IOS-XR • IronWare • Junos • Meraki • Netact • Netscaler • Netvisor • NSO • Nuage • NXOS • ONYX • Ordnance • OVS • PAN-OS • Radware • SLX-OS • SR OS • VyOS ネットワークモジュール一覧 https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html

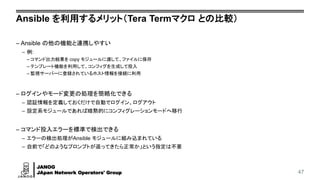

JANOG JApan Network Operators' Group Ansible を利用するメリット（Tera Termマクロ との比較） – Ansible の他の機能と連携しやすい – 例: – コマンド出力結果を copy モジュールに渡して、ファイルに保存 – テンプレート機能を利用して、コンフィグを生成して投入 – 監視サーバーに登録されているホスト情報を接続に利用 – ログインやモード変更の処理を簡略化できる – 認証情報を定義しておくだけで自動でログイン、ログアウト – 設定系モジュールであれば暗黙的にコンフィグレーションモードへ移行 – コマンド投入エラーを標準で検出できる – エラーの検出処理がAnsible モジュールに組み込まれている – 自前で「どのようなプロンプトが返ってきたら正常か」という指定は不要 47
ネットワーク対応の基本2 ネットワークモジュール固有のポイント 48

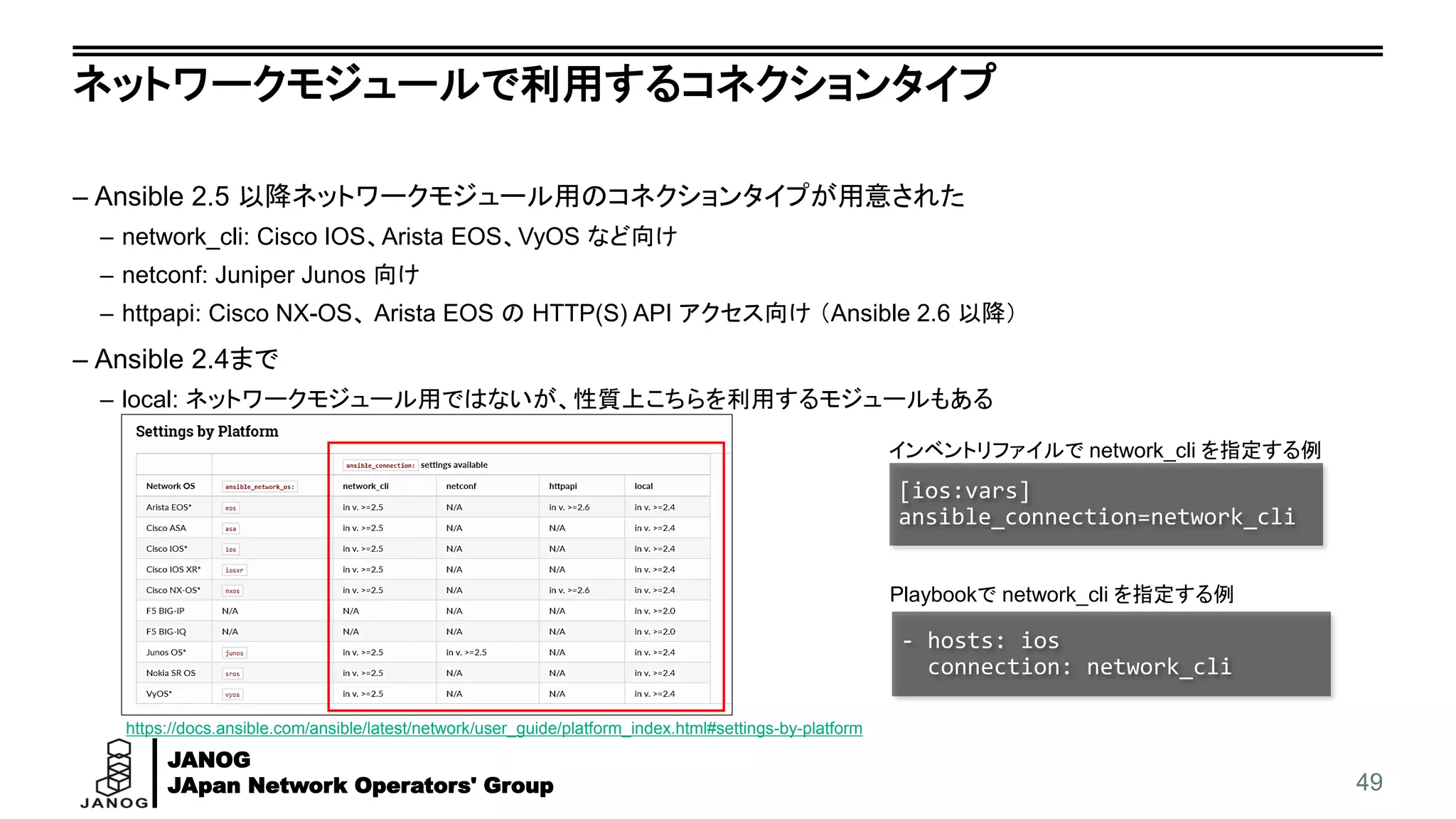

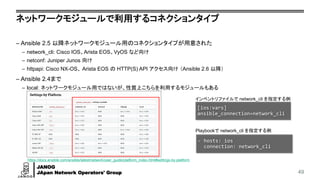

JANOG JApan Network Operators' Group ネットワークモジュールで利用するコネクションタイプ – Ansible 2.5 以降ネットワークモジュール用のコネクションタイプが用意された – network_cli: Cisco IOS、Arista EOS、VyOS など向け – netconf: Juniper Junos 向け – httpapi: Cisco NX-OS、 Arista EOS の HTTP(S) API アクセス向け （Ansible 2.6 以降） – Ansible 2.4まで – local: ネットワークモジュール用ではないが、性質上こちらを利用するモジュールもある 49 インベントリファイルで network_cli を指定する例 [ios:vars] ansible_connection=network_cli - hosts: ios connection: network_cli Playbookで network_cli を指定する例 https://docs.ansible.com/ansible/latest/network/user_guide/platform_index.html#settings-by-platform

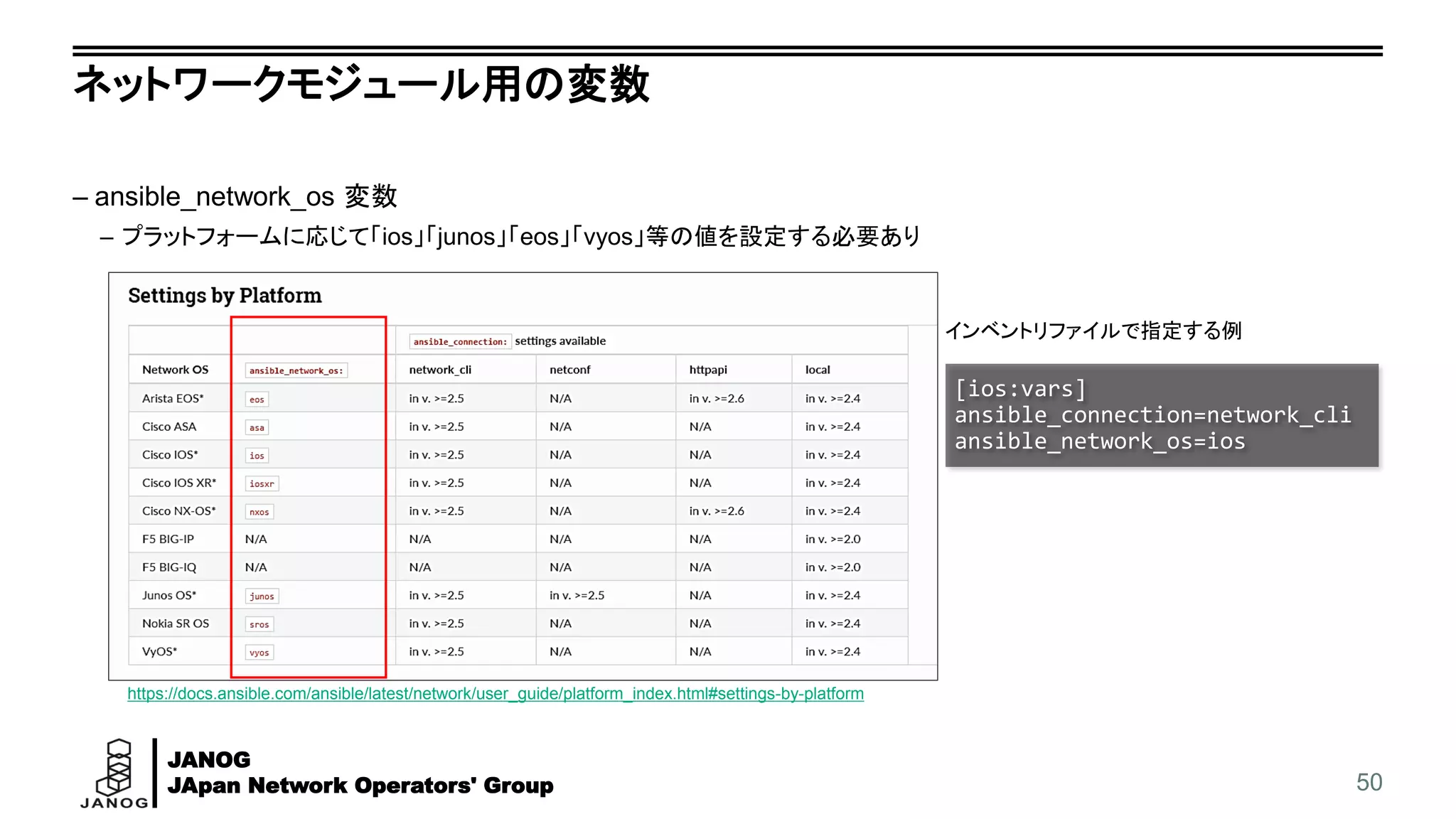

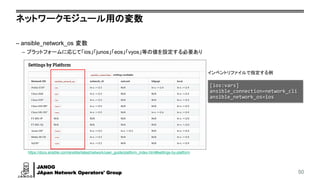

JANOG JApan Network Operators' Group ネットワークモジュール用の変数 – ansible_network_os 変数 – プラットフォームに応じて「ios」「junos」「eos」「vyos」等の値を設定する必要あり 50 https://docs.ansible.com/ansible/latest/network/user_guide/platform_index.html#settings-by-platform インベントリファイルで指定する例 [ios:vars] ansible_connection=network_cli ansible_network_os=ios

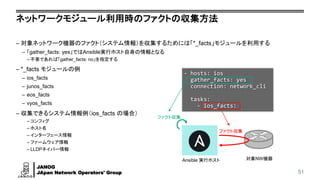

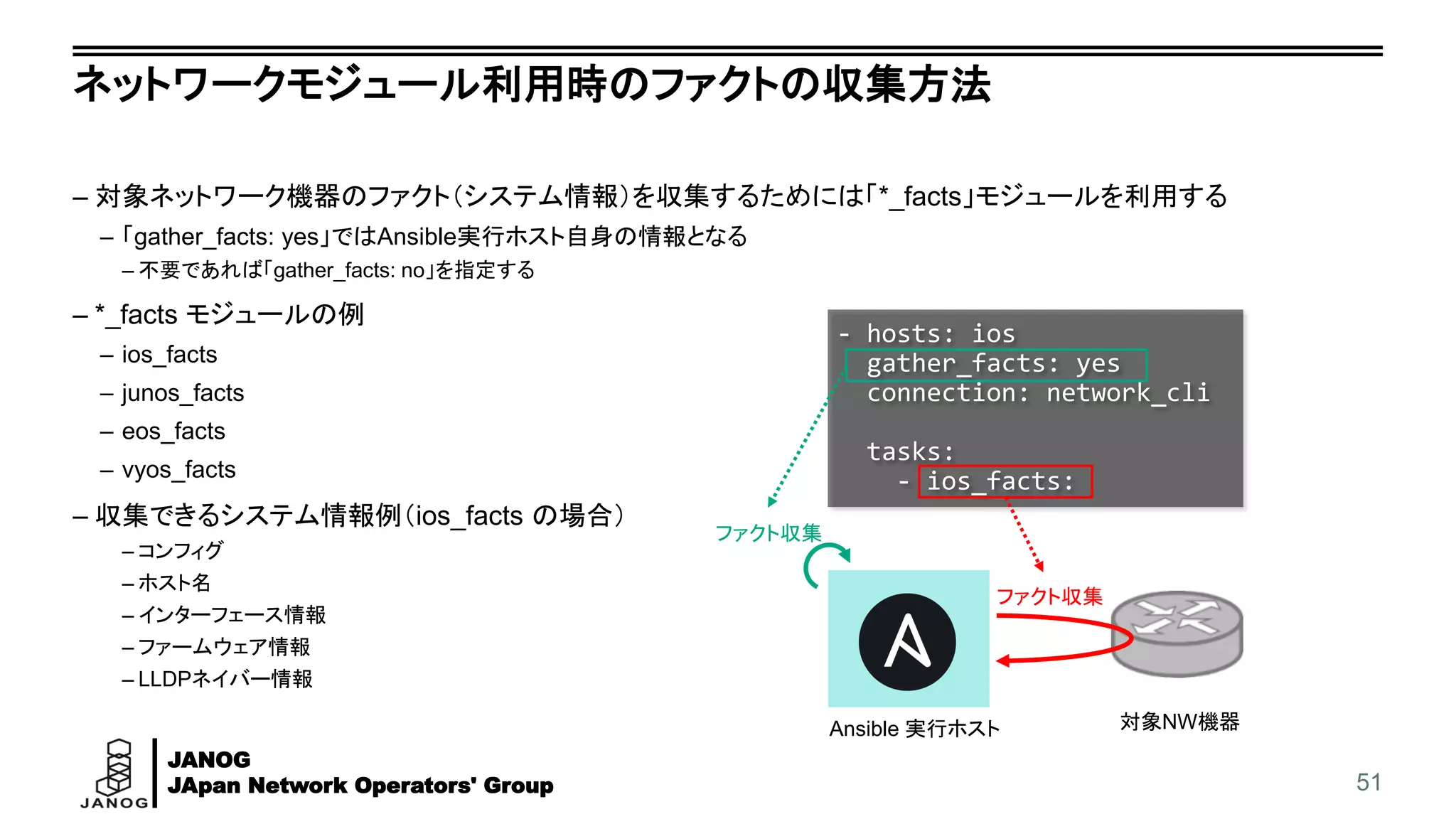

JANOG JApan Network Operators' Group ネットワークモジュール利用時のファクトの収集方法 – 対象ネットワーク機器のファクト（システム情報）を収集するためには「*_facts」モジュールを利用する – 「gather_facts: yes」ではAnsible実行ホスト自身の情報となる – 不要であれば「gather_facts: no」を指定する – *_facts モジュールの例 – ios_facts – junos_facts – eos_facts – vyos_facts – 収集できるシステム情報例（ios_facts の場合） – コンフィグ – ホスト名 – インターフェース情報 – ファームウェア情報 – LLDPネイバー情報 51 - hosts: ios gather_facts: yes connection: network_cli tasks: - ios_facts: Ansible 実行ホスト 対象NW機器 ファクト収集 ファクト収集
JANOG JApan Network Operators' Group 特権モードの指定 – IOS や EOS などで enable コマンドによる特権モードへの移行が必要な場合は変数で指定する – ansible_become 変数 – 特権モードへ移行が必要かどうか（yes/no: デフォルトno） – ansible_become_method 変数 – 特権モードへ移行するコマンド （network_cli では enable のみ指定可） – ansible_become_pass 変数 – 特権モード移行時に必要なパスワード – 対象ネットワーク機器へのログインユーザーに特権が付与されている場合は指定不要 52 インベントリファイルで指定する例 [ios:vars] ansible_connection=network_cli ansible_network_os=ios ansible_become=yes ansible_become_method=enable ansible_become_pass=enablepass999
情報取得サンプル 【1-1】 状態の表示 53

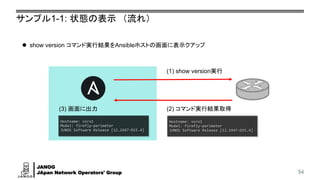

JANOG JApan Network Operators' Group サンプル1-1: 状態の表示 （流れ） 54 (1) show version実行 ⚫ show version コマンド実行結果をAnsibleホストの画面に表示クアップ Hostname: vsrx1 Model: firefly-perimeter JUNOS Software Release [12.1X47-D15.4] (2) コマンド実行結果取得(3) 画面に出力 Hostname: vsrx1 Model: firefly-perimeter JUNOS Software Release [12.1X47-D15.4]

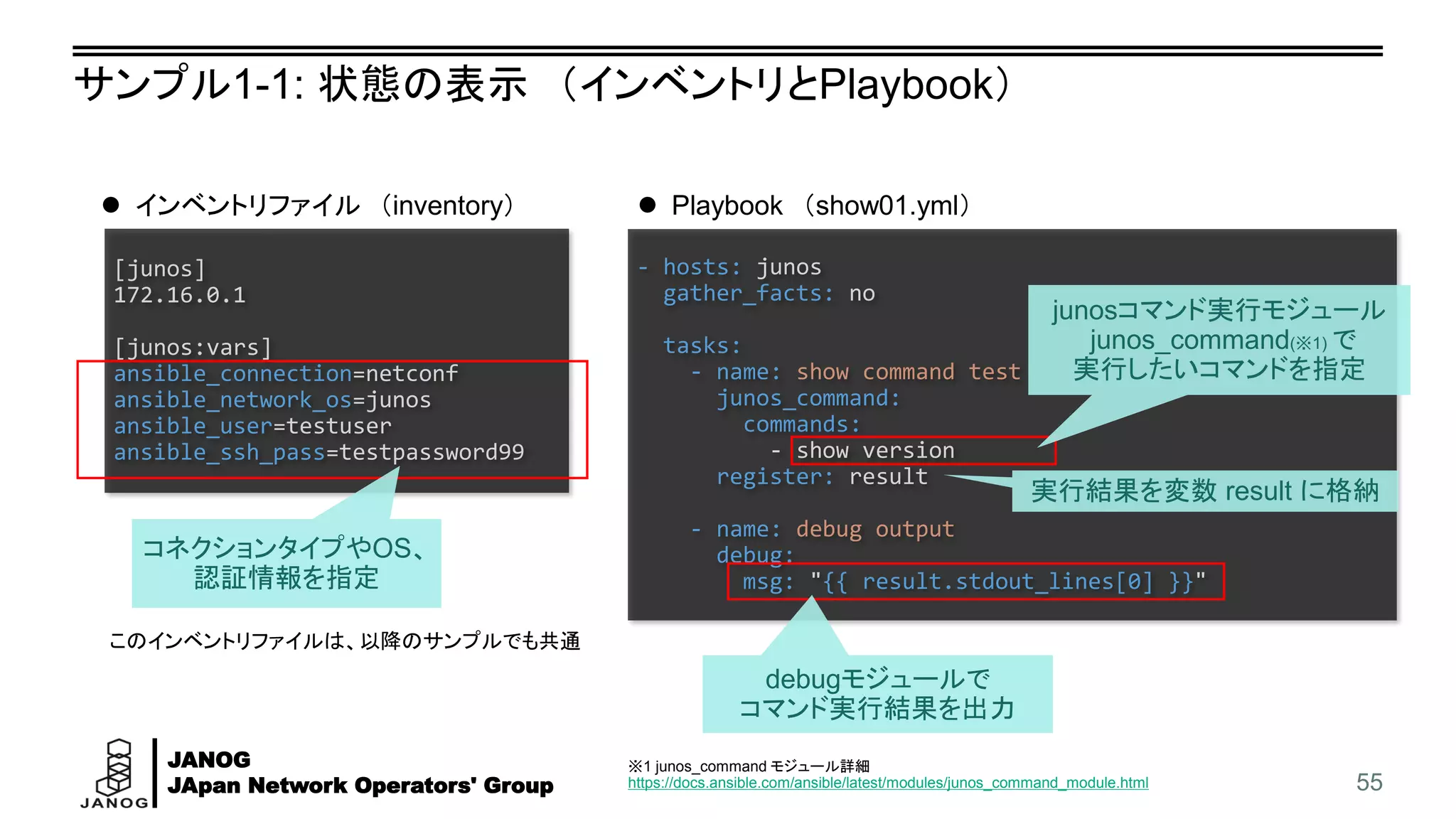

JANOG JApan Network Operators' Group サンプル1-1: 状態の表示 （インベントリとPlaybook） 55 [junos] 172.16.0.1 [junos:vars] ansible_connection=netconf ansible_network_os=junos ansible_user=testuser ansible_ssh_pass=testpassword99 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show version register: result - name: debug output debug: msg: "{{ result.stdout_lines[0] }}" ⚫ インベントリファイル （inventory） ⚫ Playbook （show01.yml） コネクションタイプやOS、 認証情報を指定 debugモジュールで コマンド実行結果を出力 junosコマンド実行モジュール junos_command(※1) で 実行したいコマンドを指定 実行結果を変数 result に格納 ※1 junos_command モジュール詳細 https://docs.ansible.com/ansible/latest/modules/junos_command_module.html このインベントリファイルは、以降のサンプルでも共通

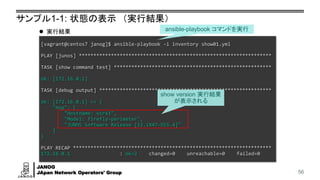

JANOG JApan Network Operators' Group サンプル1-1: 状態の表示 （実行結果） 56 [vagrant@centos7 janog]$ ansible-playbook -i inventory show01.yml PLAY [junos] ****************************************************************** TASK [show command test] ****************************************************** ok: [172.16.0.1] TASK [debug output] *********************************************************** ok: [172.16.0.1] => { "msg": [ "Hostname: vsrx1", "Model: firefly-perimeter", "JUNOS Software Release [12.1X47-D15.4]" ] } PLAY RECAP ******************************************************************** 172.16.0.1 : ok=2 changed=0 unreachable=0 failed=0 ⚫ 実行結果 show version 実行結果 が表示される ansible-playbook コマンドを実行

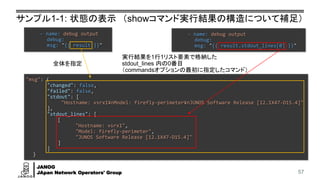

JANOG JApan Network Operators' Group サンプル1-1: 状態の表示 （showコマンド実行結果の構造について補足） 57 "msg": { "changed": false, "failed": false, "stdout": [ "Hostname: vsrx1¥nModel: firefly-perimeter¥nJUNOS Software Release [12.1X47-D15.4]" ], "stdout_lines": [ [ "Hostname: vsrx1", "Model: firefly-perimeter", "JUNOS Software Release [12.1X47-D15.4]" ] ] } - name: debug output debug: msg: "{{ result }}" - name: debug output debug: msg: "{{ result.stdout_lines[0] }}" 全体を指定 実行結果を1行1リスト要素で格納した stdout_lines 内の0番目 （commandsオプションの最初に指定したコマンド）

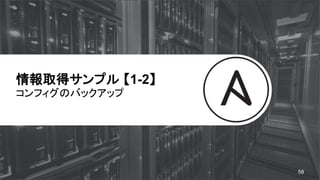

情報取得サンプル 【1-2】 コンフィグのバックアップ 58

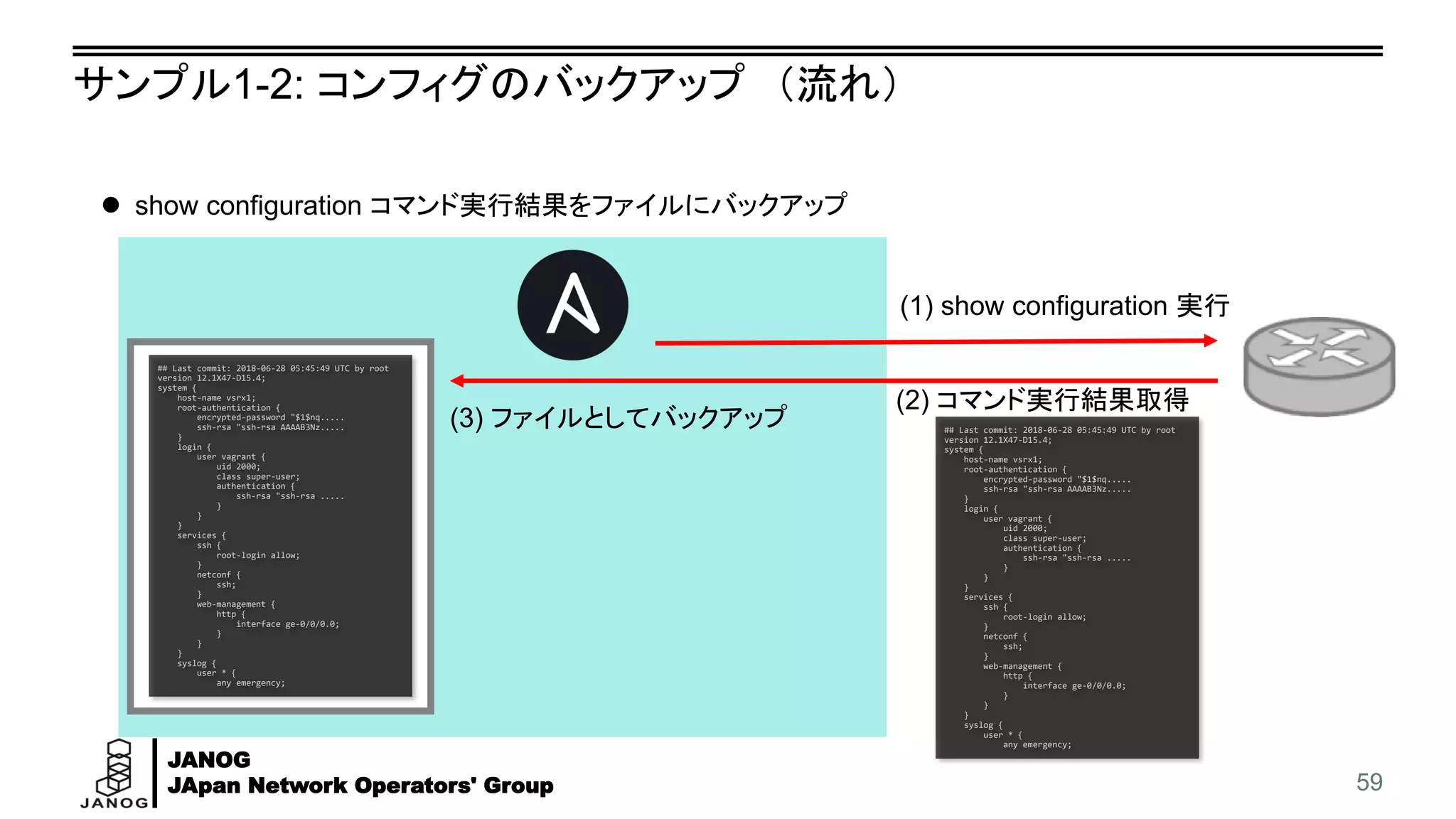

JANOG JApan Network Operators' Group サンプル1-2: コンフィグのバックアップ （流れ） 59 (1) show configuration 実行 ⚫ show configuration コマンド実行結果をファイルにバックアップ ## Last commit: 2018-06-28 05:45:49 UTC by root version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq..... ssh-rsa "ssh-rsa AAAAB3Nz..... } login { user vagrant { uid 2000; class super-user; authentication { ssh-rsa "ssh-rsa ..... } } } services { ssh { root-login allow; } netconf { ssh; } web-management { http { interface ge-0/0/0.0; } } } syslog { user * { any emergency; (2) コマンド実行結果取得 (3) ファイルとしてバックアップ ## Last commit: 2018-06-28 05:45:49 UTC by root version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq..... ssh-rsa "ssh-rsa AAAAB3Nz..... } login { user vagrant { uid 2000; class super-user; authentication { ssh-rsa "ssh-rsa ..... } } } services { ssh { root-login allow; } netconf { ssh; } web-management { http { interface ge-0/0/0.0; } } } syslog { user * { any emergency;

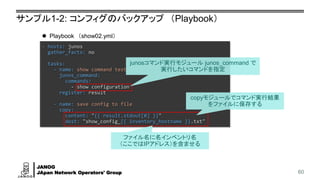

JANOG JApan Network Operators' Group サンプル1-2: コンフィグのバックアップ （Playbook） 60 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show configuration register: result - name: save config to file copy: content: "{{ result.stdout[0] }}" dest: "show_config_{{ inventory_hostname }}.txt" ⚫ Playbook （show02.yml） junosコマンド実行モジュール junos_command で 実行したいコマンドを指定 copyモジュールでコマンド実行結果 をファイルに保存する ファイル名に名インベントリ名 （ここではIPアドレス）を含ませる

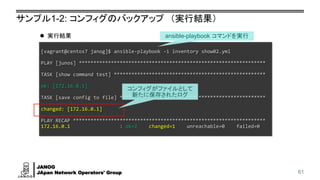

JANOG JApan Network Operators' Group サンプル1-2: コンフィグのバックアップ （実行結果） 61 [vagrant@centos7 janog]$ ansible-playbook -i inventory show02.yml PLAY [junos] **************************************************************** TASK [show command test] **************************************************** ok: [172.16.0.1] TASK [save config to file] ************************************************** changed: [172.16.0.1] PLAY RECAP ****************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果 コンフィグがファイルとして 新たに保存されたログ ansible-playbook コマンドを実行

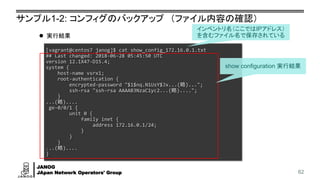

JANOG JApan Network Operators' Group サンプル1-2: コンフィグのバックアップ （ファイル内容の確認） 62 [vagrant@centos7 janog]$ cat show_config_172.16.0.1.txt ## Last changed: 2018-06-28 05:45:50 UTC version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq.N1UsY$Jx...(略)..."; ssh-rsa "ssh-rsa AAAAB3NzaC1yc2...(略)...."; } ...(略).... ge-0/0/1 { unit 0 { family inet { address 172.16.0.1/24; } } } ...(略).... } ⚫ 実行結果 インベントリ名（ここではIPアドレス） を含むファイル名で保存されている show configuration 実行結果
情報取得サンプル 【1-3】 showコマンド結果のCSV出力 63

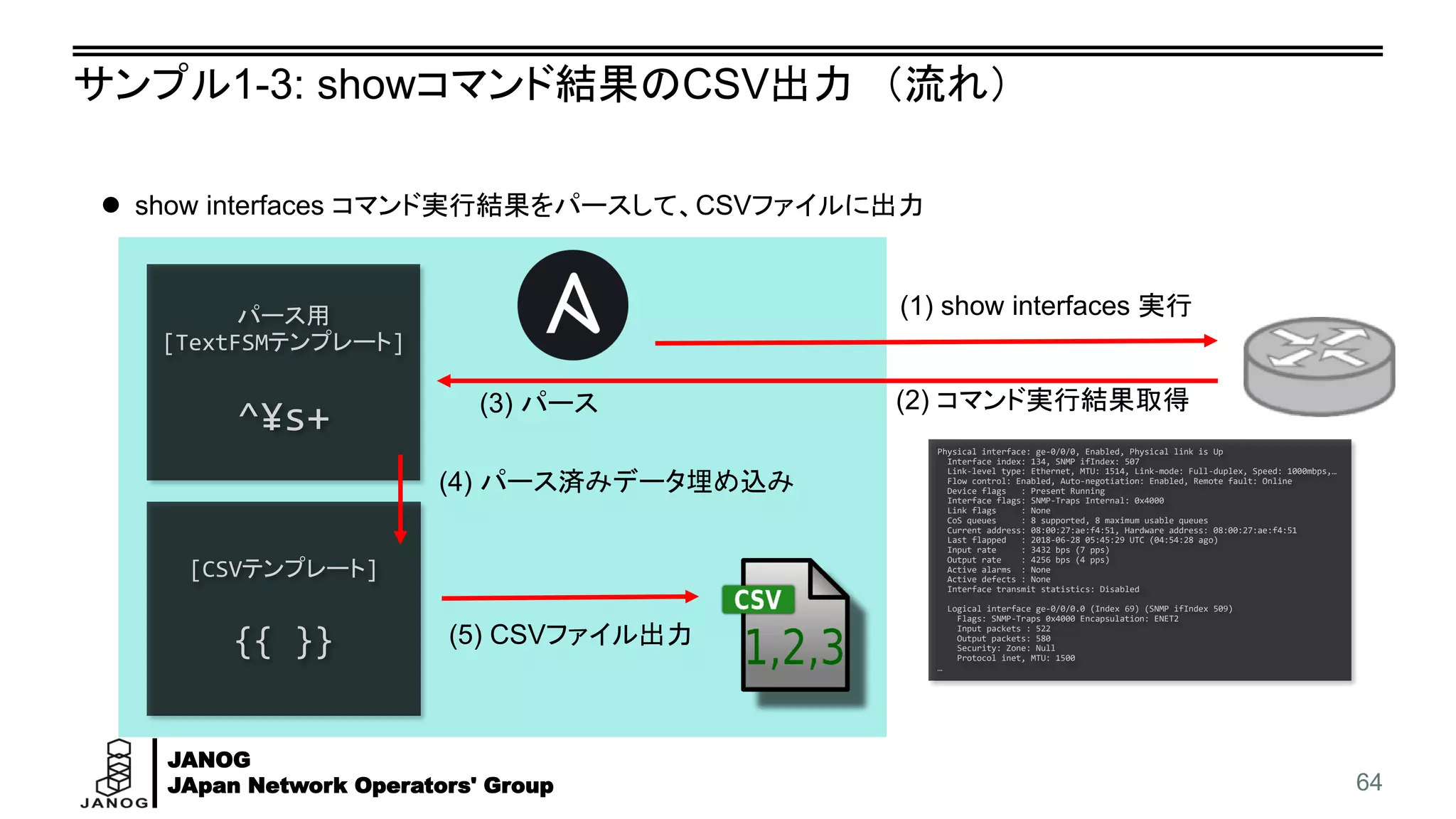

JANOG JApan Network Operators' Group サンプル1-3: showコマンド結果のCSV出力 （流れ） 64 (1) show interfaces 実行 ⚫ show interfaces コマンド実行結果をパースして、CSVファイルに出力 Physical interface: ge-0/0/0, Enabled, Physical link is Up Interface index: 134, SNMP ifIndex: 507 Link-level type: Ethernet, MTU: 1514, Link-mode: Full-duplex, Speed: 1000mbps,… Flow control: Enabled, Auto-negotiation: Enabled, Remote fault: Online Device flags : Present Running Interface flags: SNMP-Traps Internal: 0x4000 Link flags : None CoS queues : 8 supported, 8 maximum usable queues Current address: 08:00:27:ae:f4:51, Hardware address: 08:00:27:ae:f4:51 Last flapped : 2018-06-28 05:45:29 UTC (04:54:28 ago) Input rate : 3432 bps (7 pps) Output rate : 4256 bps (4 pps) Active alarms : None Active defects : None Interface transmit statistics: Disabled Logical interface ge-0/0/0.0 (Index 69) (SNMP ifIndex 509) Flags: SNMP-Traps 0x4000 Encapsulation: ENET2 Input packets : 522 Output packets: 580 Security: Zone: Null Protocol inet, MTU: 1500 … (2) コマンド実行結果取得 パース用 [TextFSMテンプレート] ^¥s+ [CSVテンプレート] {{ }} (3) パース (5) CSVファイル出力 (4) パース済みデータ埋め込み

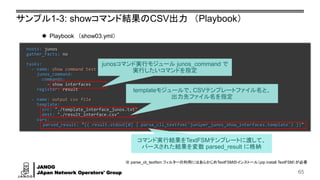

JANOG JApan Network Operators' Group サンプル1-3: showコマンド結果のCSV出力 （Playbook） 65 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show interfaces register: result - name: output csv file template: src: "./template_interface_junos.txt" dest: "./result_interface.csv" vars: parsed_result: "{{ result.stdout[0] | parse_cli_textfsm('juniper_junos_show_interfaces.template') }}" ⚫ Playbook （show03.yml） junosコマンド実行モジュール junos_command で 実行したいコマンドを指定 templateモジュールで、CSVテンプレートファイル名と、 出力先ファイル名を指定 コマンド実行結果をTextFSMテンプレートに渡して、 パースされた結果を変数 parsed_result に格納 ※ parse_cli_textfsm フィルターの利用にはあらかじめTextFSMのインストール（pip install TextFSM）が必要

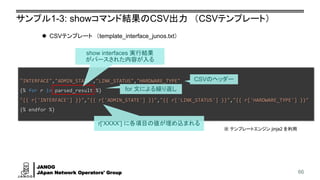

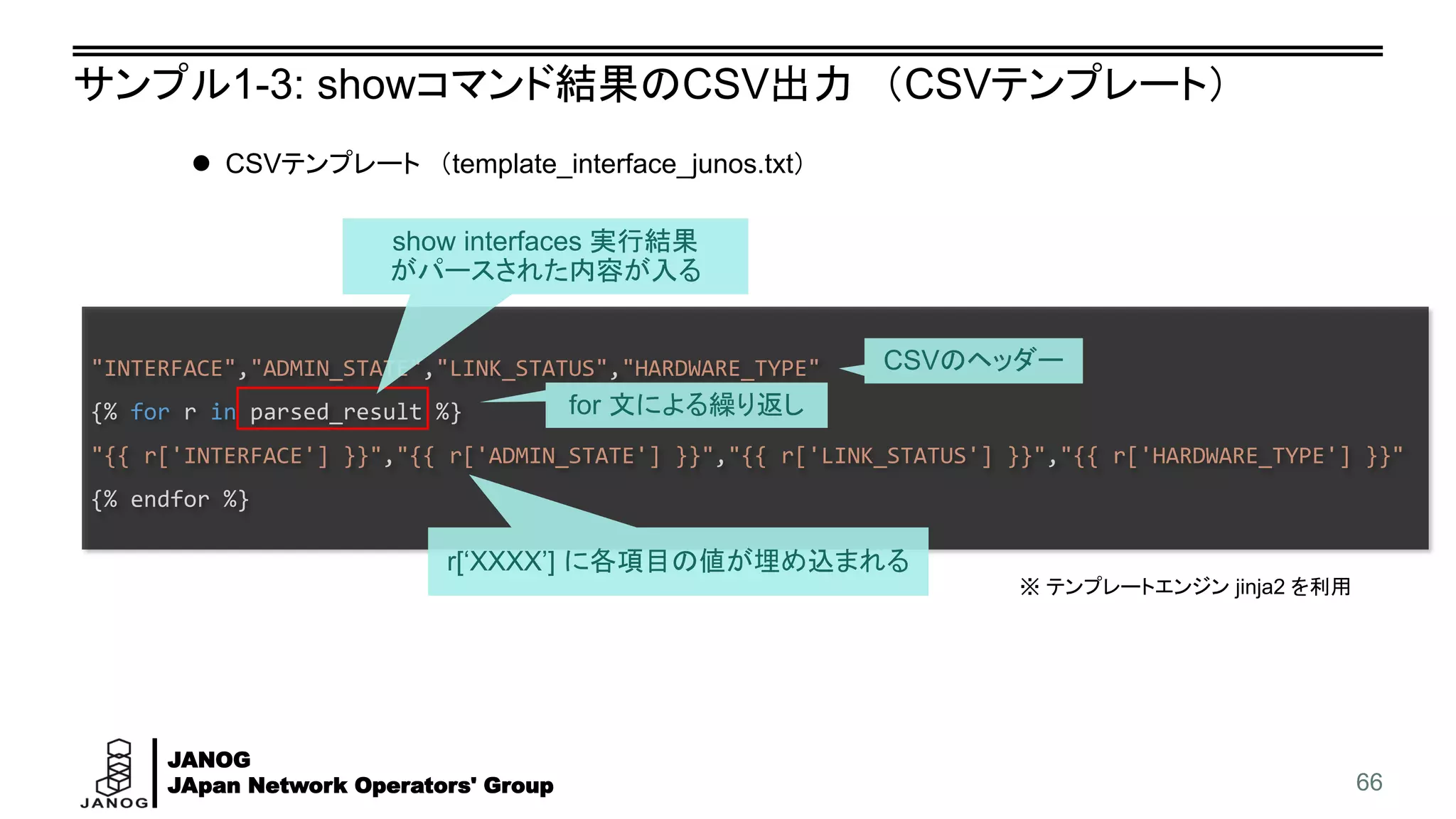

JANOG JApan Network Operators' Group "INTERFACE","ADMIN_STATE","LINK_STATUS","HARDWARE_TYPE" {% for r in parsed_result %} "{{ r['INTERFACE'] }}","{{ r['ADMIN_STATE'] }}","{{ r['LINK_STATUS'] }}","{{ r['HARDWARE_TYPE'] }}" {% endfor %} サンプル1-3: showコマンド結果のCSV出力 （CSVテンプレート） 66 ⚫ CSVテンプレート （template_interface_junos.txt） show interfaces 実行結果 がパースされた内容が入る CSVのヘッダー for 文による繰り返し r[‘XXXX’] に各項目の値が埋め込まれる ※ テンプレートエンジン jinja2 を利用

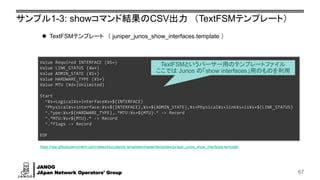

JANOG JApan Network Operators' Group Value Required INTERFACE (¥S+) Value LINK_STATUS (¥w+) Value ADMIN_STATE (¥S+) Value HARDWARE_TYPE (¥S+) Value MTU (¥d+|Unlimited) Start ^¥s+Logical¥s+interface¥s+${INTERFACE} ^Physical¥s+interface:¥s+${INTERFACE},¥s+${ADMIN_STATE},¥s+Physical¥s+link¥s+is¥s+${LINK_STATUS} ^.*ype:¥s+${HARDWARE_TYPE},.*MTU:¥s+${MTU}.* -> Record ^.*MTU:¥s+${MTU}.* -> Record ^.*flags -> Record EOF サンプル1-3: showコマンド結果のCSV出力 （TextFSMテンプレート） 67 ⚫ TextFSMテンプレート （ juniper_junos_show_interfaces.template ） TextFSMというパーサー用のテンプレートファイル ここでは Junos の「show interfaces」用のものを利用 https://raw.githubusercontent.com/networktocode/ntc-templates/master/templates/juniper_junos_show_interfaces.template
JANOG JApan Network Operators' Group サンプル1-3: showコマンド結果のCSV出力 （実行結果） 68 [vagrant@centos7 janog]$ ansible-playbook -i inventory show03.yml PLAY [junos] **************************************************************** TASK [show command test] **************************************************** ok: [172.16.0.1] TASK [output csv file] ****************************************************** changed: [172.16.0.1] PLAY RECAP ***************************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果 CSVファイルが生成された ansible-playbook コマンドを実行

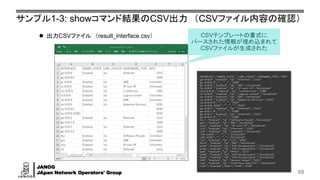

JANOG JApan Network Operators' Group "INTERFACE","ADMIN_STATE","LINK_STATUS","HARDWARE_TYPE","MTU" "ge-0/0/0","Enabled","Up","Ethernet","1514" "ge-0/0/0.0","","","","1500" "gr-0/0/0","Enabled","Up","GRE","Unlimited" "ip-0/0/0","Enabled","Up","IP-over-IP","Unlimited" "lsq-0/0/0","Enabled","Up","LinkService","1504" "lt-0/0/0","Enabled","Up","Logical-tunnel","Unlimited" "mt-0/0/0","Enabled","Up","GRE","Unlimited" "sp-0/0/0","Enabled","Up","Adaptive-Services","9192" "sp-0/0/0.0","","","","9192" "sp-0/0/0.16383","","","","9192" "ge-0/0/1","Enabled","Up","Ethernet","1514" "ge-0/0/1.0","","","","1500" "ge-0/0/2","Enabled","Up","Ethernet","1514" "ge-0/0/2.0","","","","1500" "dsc","Enabled","Up","Software-Pseudo","Unlimited" "gre","Enabled","Up","GRE","Unlimited" "ipip","Enabled","Up","IP-over-IP","Unlimited" "irb","Enabled","Up","Ethernet","1514" "lo0","Enabled","Up","Loopback","Unlimited" "lo0.16384","","","","Unlimited" "lo0.16385","","","","Unlimited" "lsi","Enabled","Up","LSI","1496" "mtun","Enabled","Up","GRE","Unlimited" "pimd","Enabled","Up","PIM-Decapsulator","Unlimited" "pime","Enabled","Up","PIM-Encapsulator","Unlimited" "pp0","Enabled","Up","PPPoE","1532" "ppd0","Enabled","Up","PIM-Decapsulator","Unlimited" "ppe0","Enabled","Up","PIM-Encapsulator","Unlimited" "st0","Enabled","Up","Secure-Tunnel","9192" "tap","Enabled","Up","Interface-Specific","Unlimited" "vlan","Enabled","Down","VLAN","1518" サンプル1-3: showコマンド結果のCSV出力 （CSVファイル内容の確認） 69 ⚫ 出力CSVファイル （result_interface.csv） CSVテンプレートの書式に パースされた情報が埋め込まれて CSVファイルが生成された
設定変更サンプル 【2-1】 簡単な設定変更 70

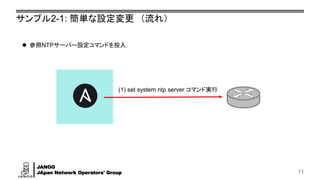

JANOG JApan Network Operators' Group サンプル2-1: 簡単な設定変更 （流れ） 71 (1) set system ntp server コマンド実行 ⚫ 参照NTPサーバー設定コマンドを投入

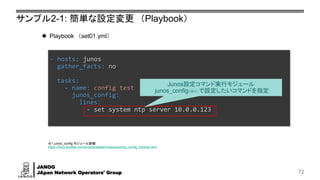

JANOG JApan Network Operators' Group サンプル2-1: 簡単な設定変更 （Playbook） 72 - hosts: junos gather_facts: no tasks: - name: config test junos_config: lines: - set system ntp server 10.0.0.123 ⚫ Playbook （set01.yml） Junos設定コマンド実行モジュール junos_config（※1） で設定したいコマンドを指定 ※1 junos_config モジュール詳細 https://docs.ansible.com/ansible/latest/modules/junos_config_module.html

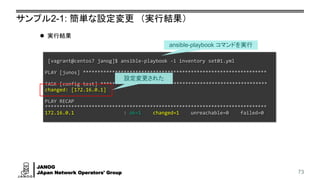

JANOG JApan Network Operators' Group サンプル2-1: 簡単な設定変更 （実行結果） 73 [vagrant@centos7 janog]$ ansible-playbook -i inventory set01.yml PLAY [junos] *************************************************************** TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP **************************************************************************** 172.16.0.1 : ok=1 changed=1 unreachable=0 failed=0 ⚫ 実行結果 設定変更された ansible-playbook コマンドを実行

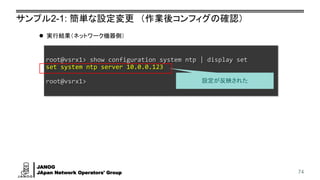

JANOG JApan Network Operators' Group サンプル2-1: 簡単な設定変更 （作業後コンフィグの確認） 74 root@vsrx1> show configuration system ntp | display set set system ntp server 10.0.0.123 root@vsrx1> ⚫ 実行結果（ネットワーク機器側） 設定が反映された
設定変更サンプル 【2-2】 テンプレートを利用した設定変更 75
JANOG JApan Network Operators' Group サンプル2-2: テンプレートを利用した設定変更 （流れ） 76 (3) 生成コンフィグ投入 ⚫ 参照NTPサーバー設定コマンドを投入 [コンフィグテンプレート] {{ }} (1) パラメータ埋め込み set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 (2) コンフィグ生成

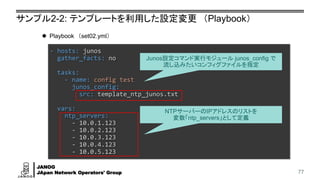

JANOG JApan Network Operators' Group サンプル2-2: テンプレートを利用した設定変更 （Playbook） 77 - hosts: junos gather_facts: no tasks: - name: config test junos_config: src: template_ntp_junos.txt vars: ntp_servers: - 10.0.1.123 - 10.0.2.123 - 10.0.3.123 - 10.0.4.123 - 10.0.5.123 ⚫ Playbook （set02.yml） NTPサーバーのIPアドレスのリストを 変数「ntp_servers」として定義 Junos設定コマンド実行モジュール junos_config で 流し込みたいコンフィグファイルを指定

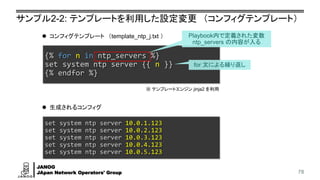

JANOG JApan Network Operators' Group {% for n in ntp_servers %} set system ntp server {{ n }} {% endfor %} サンプル2-2: テンプレートを利用した設定変更 （コンフィグテンプレート） 78 ⚫ コンフィグテンプレート （template_ntp_j.txt ） Playbook内で定義された変数 ntp_servers の内容が入る for 文による繰り返し set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 ⚫ 生成されるコンフィグ ※ テンプレートエンジン jinja2 を利用
JANOG JApan Network Operators' Group サンプル2-2: テンプレートを利用した設定変更 （実行結果） 79 [vagrant@centos7 janog]$ ansible-playbook -i inventory set02.yml PLAY [junos] *************************************************************** TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP **************************************************************************** 172.16.0.1 : ok=1 changed=1 unreachable=0 failed=0 ⚫ 実行結果 設定変更された ansible-playbook コマンドを実行

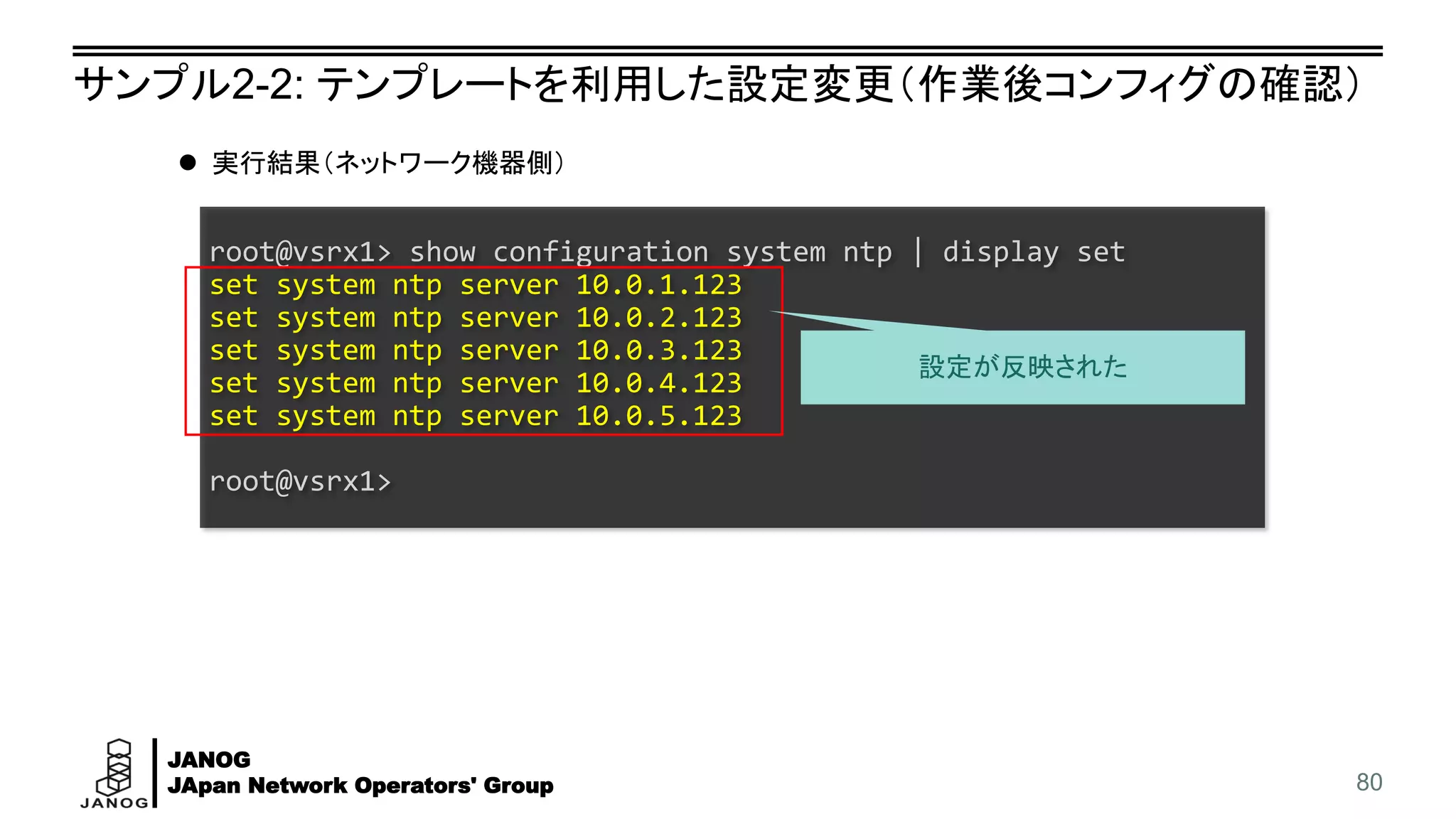

JANOG JApan Network Operators' Group サンプル2-2: テンプレートを利用した設定変更（作業後コンフィグの確認） 80 root@vsrx1> show configuration system ntp | display set set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 root@vsrx1> ⚫ 実行結果（ネットワーク機器側） 設定が反映された
設定変更サンプル 【2-3】 処理継続確認付きの設定変更 81
JANOG JApan Network Operators' Group サンプル2-3: 処理継続確認付きの設定変更 （流れ） 82 (4) set system ntp server コマンド実行 ⚫ 処理継続してよいかの入力を待ち、OKであれば設定コマンドを投入 よろしいですか？ (1) 入力待ち y (2) 入力 継続？ (3) 判断 (4)’ 処理中止 [y] [y以外]

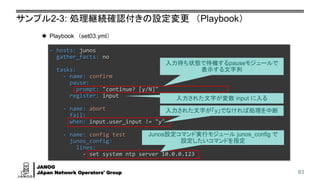

JANOG JApan Network Operators' Group サンプル2-3: 処理継続確認付きの設定変更 （Playbook） 83 - hosts: junos gather_facts: no tasks: - name: confirm pause: prompt: "continue? [y/N]" register: input - name: abort fail: when: input.user_input != "y" - name: config test junos_config: lines: - set system ntp server 10.0.0.123 ⚫ Playbook （set03.yml） Junos設定コマンド実行モジュール junos_config で 設定したいコマンドを指定 入力された文字が「y」でなければ処理を中断 入力待ち状態で待機するpauseモジュールで 表示する文字列 入力された文字が変数 input に入る

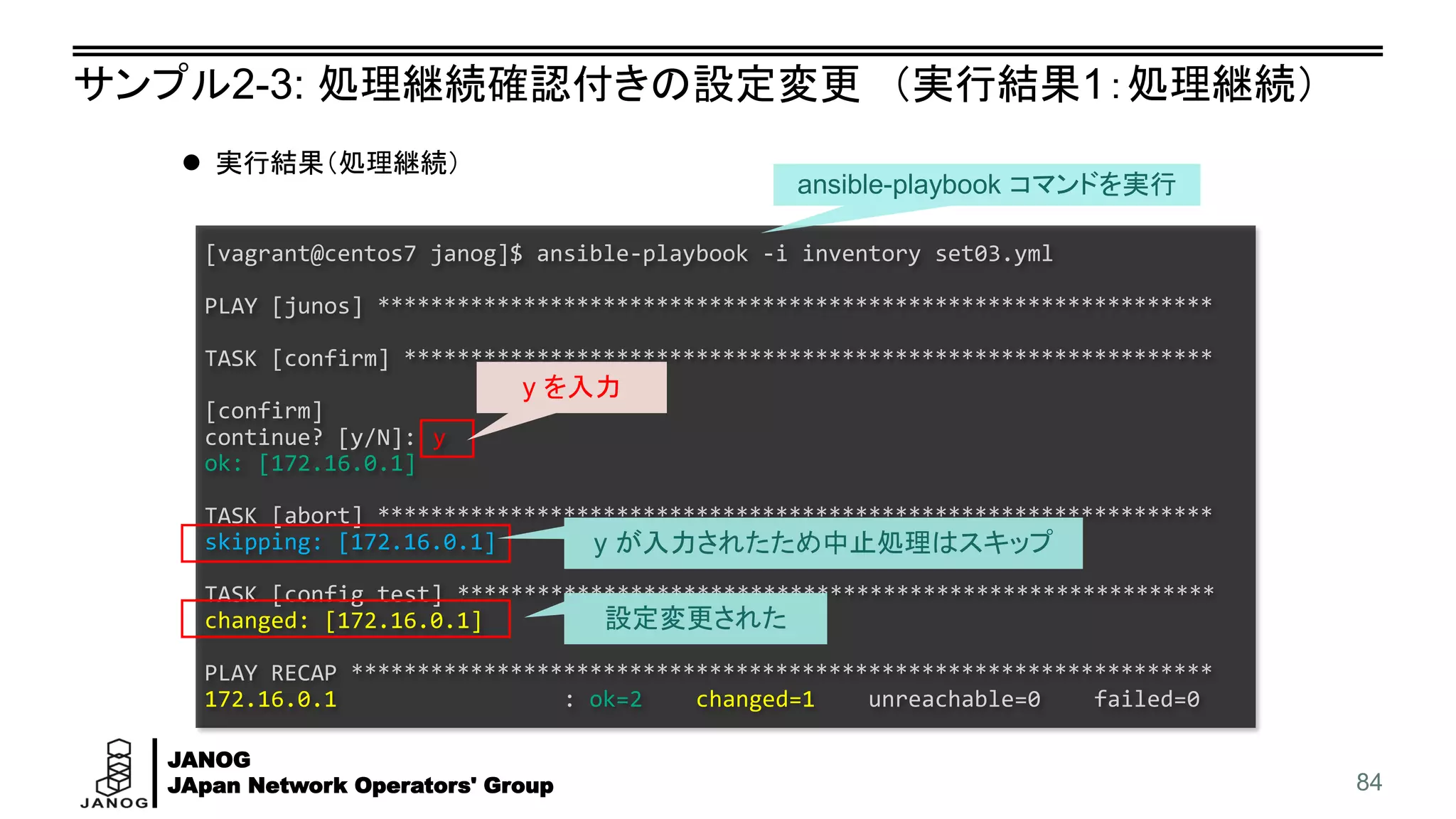

JANOG JApan Network Operators' Group サンプル2-3: 処理継続確認付きの設定変更 （実行結果1：処理継続） 84 [vagrant@centos7 janog]$ ansible-playbook -i inventory set03.yml PLAY [junos] *************************************************************** TASK [confirm] ************************************************************* [confirm] continue? [y/N]: y ok: [172.16.0.1] TASK [abort] *************************************************************** skipping: [172.16.0.1] TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP ***************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果（処理継続） 設定変更された ansible-playbook コマンドを実行 y を入力 y が入力されたため中止処理はスキップ

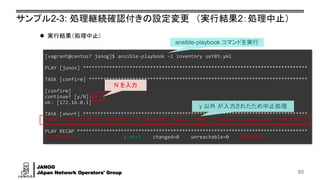

JANOG JApan Network Operators' Group サンプル2-3: 処理継続確認付きの設定変更 （実行結果2：処理中止） 85 [vagrant@centos7 janog]$ ansible-playbook -i inventory set03.yml PLAY [junos] ***************************************************************************** TASK [confirm] *************************************************************************** [confirm] continue? [y/N]: N ok: [172.16.0.1] TASK [abort] ***************************************************************************** fatal: [172.16.0.1]: FAILED! => {"changed": false, "msg": "Failed as requested from task"} PLAY RECAP ******************************************************************************* 172.16.0.1 : ok=1 changed=0 unreachable=0 failed=1 ⚫ 実行結果（処理中止） ansible-playbook コマンドを実行 y 以外 が入力されたため中止処理 N を入力
ネットワーク対応のまとめ 86
JANOG JApan Network Operators' Group ネットワーク対応のまとめ – Ansible は 40以上のネットワークプラットフォームに対応し、参照や設定などができる – ネットワークモジュール固有のポイントがいくつかある – コネクションタイプ、ansible_network_os 変数、ファクト収集方法、特権モードなど – 他の Ansible の機能と連携して様々な処理ができる – サーバー、クラウド、監視ツール、通知、ファイル管理など、他にも様々な用途のモジュールがある 87

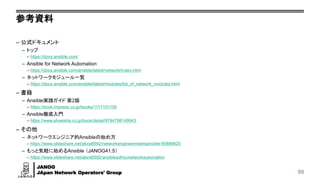

JANOG JApan Network Operators' Group 参考資料 – 公式ドキュメント – トップ – https://docs.ansible.com/ – Ansible for Network Automation – https://docs.ansible.com/ansible/latest/network/index.html – ネットワークモジュール一覧 – https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html – 書籍 – Ansible実践ガイド 第2版 – https://book.impress.co.jp/books/1117101100 – Ansible徹底入門 – https://www.shoeisha.co.jp/book/detail/9784798149943 – その他 – ネットワークエンジニア的Ansibleの始め方 – https://www.slideshare.net/akira6592/networkengineermeetsansible-85889620 – もっと気軽に始めるAnsible （JANOG41.5） – https://www.slideshare.net/akira6592/ansibleadhocnetworkautomation 88

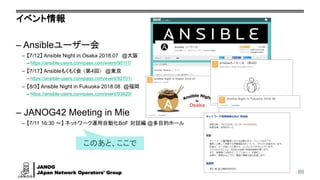

JANOG JApan Network Operators' Group イベント情報 – Ansibleユーザー会 – 【7/12】 Ansible Night in Osaka 2018.07 @大阪 – https://ansible-users.connpass.com/event/90117/ – 【7/17】 Ansibleもくもく会 （第4回） @東京 – https://ansible-users.connpass.com/event/92701/ – 【8/3】 Ansible Night in Fukuoka 2018.08 @福岡 – https://ansible-users.connpass.com/event/93620/ – JANOG42 Meeting in Mie – 【7/11 16:30 ～】 ネットワーク運用自動化BoF 対話編 @多目的ホール 89 このあと、ここで
JANOG JApan Network Operators' Group 90 Thank you

More Related Content

PDF
ML2/OVN アーキテクチャ概観
byYamato Tanaka

PDF
Ansible ではじめる ネットワーク自動化（Ansible 2.9版）
byakira6592

PDF
Ansibleはじめよぉ -Infrastructure as Codeを理解-
byShingo Kitayama

PDF
Ansibleではじめるサーバー・ネットワークの自動化（2018/07/05）
byakira6592

PPTX
FD.io VPP事始め
bytetsusat

PPTX
OpenStackで始めるクラウド環境構築入門
byVirtualTech Japan Inc.

PDF
大規模サービスを支えるネットワークインフラの全貌
byLINE Corporation

PDF
大規模DCのネットワークデザイン
byMasayuki Kobayashi

ML2/OVN アーキテクチャ概観
byYamato Tanaka

Ansible ではじめる ネットワーク自動化（Ansible 2.9版）
byakira6592

Ansibleはじめよぉ -Infrastructure as Codeを理解-
byShingo Kitayama

Ansibleではじめるサーバー・ネットワークの自動化（2018/07/05）
byakira6592

FD.io VPP事始め
bytetsusat

OpenStackで始めるクラウド環境構築入門
byVirtualTech Japan Inc.

大規模サービスを支えるネットワークインフラの全貌
byLINE Corporation

大規模DCのネットワークデザイン
byMasayuki Kobayashi


What's hot

PDF
Apache Igniteインメモリーデータ処理プラットフォーム：特徴＆利活用
byYahoo!デベロッパーネットワーク

PDF
SHOWROOMとDeNAで取り組んだライブ配信基盤刷新・超低遅延ライブ配信の裏側【DeNA TechCon 2020 ライブ配信】
byDeNA

PDF
Javaコードが速く実⾏される秘密 - JITコンパイラ⼊⾨（JJUG CCC 2020 Fall講演資料）
byNTT DATA Technology & Innovation

PDF
日本OpenStackユーザ会 第37回勉強会
byYushiro Furukawa

PDF
ネットワーク自動化ツール紹介（Ansible・NAPALM編）
byakira6592

PDF
[GKE & Spanner 勉強会] GKE 入門
byGoogle Cloud Platform - Japan

PDF
Ansibleで始めるインフラ構築自動化
bydcubeio

PPTX
Ansibleの最近の動向を追ってみた
byKeijiUehata1

PPTX
ConfD で Linux にNetconfを喋らせてみた
byAkira Iwamoto

PDF
HBase at LINE
byShun Nakamura

PDF
最近のOpenStackを振り返ってみよう
byTakashi Kajinami

PDF
AnsibleによるInfrastructure as code入門
bykk_Ataka

PPTX
Ansible ではじめるインフラのコード化入門
bySho A

PDF
ネットワークの自動化・監視の取り組みについて #netopscoding #npstudy
byYahoo!デベロッパーネットワーク

PDF
IoT時代におけるストリームデータ処理と急成長の Apache Flink
byTakanori Suzuki

PDF
Deploying IPv6 on OpenStack
byVietnam Open Infrastructure User Group

PDF
Fluentdのお勧めシステム構成パターン
byKentaro Yoshida

PDF
CloudStack再入門！15分でおさらいするCloudStackの基礎
bySatoshi Shimazaki

PDF
閉域網接続の技術入門
byMasayuki Kobayashi

PDF
Neutron packet logging framework
byVietnam Open Infrastructure User Group

Apache Igniteインメモリーデータ処理プラットフォーム：特徴＆利活用
byYahoo!デベロッパーネットワーク

SHOWROOMとDeNAで取り組んだライブ配信基盤刷新・超低遅延ライブ配信の裏側【DeNA TechCon 2020 ライブ配信】
byDeNA

Javaコードが速く実⾏される秘密 - JITコンパイラ⼊⾨（JJUG CCC 2020 Fall講演資料）
byNTT DATA Technology & Innovation

日本OpenStackユーザ会 第37回勉強会
byYushiro Furukawa

ネットワーク自動化ツール紹介（Ansible・NAPALM編）
byakira6592

[GKE & Spanner 勉強会] GKE 入門
byGoogle Cloud Platform - Japan

Ansibleで始めるインフラ構築自動化
bydcubeio

Ansibleの最近の動向を追ってみた
byKeijiUehata1

ConfD で Linux にNetconfを喋らせてみた
byAkira Iwamoto

HBase at LINE
byShun Nakamura

最近のOpenStackを振り返ってみよう
byTakashi Kajinami

AnsibleによるInfrastructure as code入門
bykk_Ataka

Ansible ではじめるインフラのコード化入門
bySho A

ネットワークの自動化・監視の取り組みについて #netopscoding #npstudy
byYahoo!デベロッパーネットワーク

IoT時代におけるストリームデータ処理と急成長の Apache Flink
byTakanori Suzuki

Deploying IPv6 on OpenStack
byVietnam Open Infrastructure User Group

Fluentdのお勧めシステム構成パターン
byKentaro Yoshida

CloudStack再入門！15分でおさらいするCloudStackの基礎
bySatoshi Shimazaki

閉域網接続の技術入門
byMasayuki Kobayashi

Neutron packet logging framework
byVietnam Open Infrastructure User Group


Similar to Ansible ネットワーク自動化チュートリアル (JANOG42)

PDF
Ansible 入門 #01 (初心者向け)
byTaro Hirose

PDF
Ansible とネットワーク自動化の概要（SmartCS と Ansible の連携による自動化の可能性を体験！）
byakira6592

PDF
Ansible2.9 ネットワーク対応のアップデート #ansiblejp
byakira6592

PDF
ネットワークエンジニア的Ansibleの始め方
byakira6592

PDF
Ansibleではじめるサーバー・ネットワークの自動化（2019/04版）
byakira6592

PDF
Ansible 2.8 アップデート情報 -機能追加と注意点-
byakira6592

PPTX
「Ansible on Azure入門」資料
byHidetoshi Hirokawa

PDF
Ansibleではじめるサーバー・ネットワークの自動化（2018/08/22）
byakira6592

PPTX
Ansible入門.pptx
by洵貴 佐川

PDF
もっと気軽に始めるAnsible
byakira6592

PDF
インフラ自動構築エンジン "Ansible"の勘所を1日でつかむ ～基礎入門編～
byTakeshi Kuramochi

PDF
Ansible handson
byHideki Saito

PDF
StackStormを用いたネットワーク機器の制御
byyskitagawa

PDF
Ansible npstudy-shtsuchi
byShishio Tsuchiya

PDF
Ansible Module Topic
byTakeshi Kuramochi

PDF
Ansible night
bykotasaegusa

PDF
Ansible 2.0 のサマライズとこれから
byTakeshi Kuramochi

PDF
自動化ツールの違いを探る
byToshiya Mabuchi

PDF
AlaxalA & hitachi's presentation at Ansible Night in Osaka on 28th Nov. 2018
byKazuhiroMaeda5

PDF
Ansible 実践ガイド第3版 ネットワーク担当としてのふりかえり #インフラエンジニアBooks
byakira6592

Ansible 入門 #01 (初心者向け)
byTaro Hirose

Ansible とネットワーク自動化の概要（SmartCS と Ansible の連携による自動化の可能性を体験！）
byakira6592

Ansible2.9 ネットワーク対応のアップデート #ansiblejp
byakira6592

ネットワークエンジニア的Ansibleの始め方
byakira6592

Ansibleではじめるサーバー・ネットワークの自動化（2019/04版）
byakira6592

Ansible 2.8 アップデート情報 -機能追加と注意点-
byakira6592

「Ansible on Azure入門」資料
byHidetoshi Hirokawa

Ansibleではじめるサーバー・ネットワークの自動化（2018/08/22）
byakira6592

Ansible入門.pptx
by洵貴 佐川

もっと気軽に始めるAnsible
byakira6592

インフラ自動構築エンジン "Ansible"の勘所を1日でつかむ ～基礎入門編～
byTakeshi Kuramochi

Ansible handson
byHideki Saito

StackStormを用いたネットワーク機器の制御
byyskitagawa

Ansible npstudy-shtsuchi
byShishio Tsuchiya

Ansible Module Topic
byTakeshi Kuramochi

Ansible night
bykotasaegusa

Ansible 2.0 のサマライズとこれから
byTakeshi Kuramochi

自動化ツールの違いを探る
byToshiya Mabuchi

AlaxalA & hitachi's presentation at Ansible Night in Osaka on 28th Nov. 2018
byKazuhiroMaeda5

Ansible 実践ガイド第3版 ネットワーク担当としてのふりかえり #インフラエンジニアBooks
byakira6592


More from akira6592

PDF
show コマンド結果をパースする方法あれこれ #npstudy
byakira6592

PDF
ネットワークコンフィグ分析ツール Batfish との付き合い方
byakira6592

PDF
Ansible 2.10 と Collection
byakira6592

PDF
BGP Unnumbered で遊んでみた
byakira6592

PDF
私たちはRESTCONFでネットワーク自動化的に何が嬉しくなるのか考えてみた
byakira6592

PDF
新人研修資料 向き合うエンジニア
byakira6592

PDF
自動化ツール Ansible に触れてみよう（技術インターン）
byakira6592

PDF
Ansible でお世話になっている機能と拡張
byakira6592

PDF
技術ブログを書こう
byakira6592

PDF
自動化の下ごしらえ
byakira6592

PDF
Ansibleでネットワーク機器の状態確認を自動化してみよう
byakira6592

PDF
CML-Personal (VIRL2)のインストールと基本機能
byakira6592

PDF
Ansibleではじめるサーバー・ネットワークの自動化（2019/02版）
byakira6592

PDF
Ansibleではじめるサーバー・ネットワークの自動化 （Ansible2.7情報つき）2018/10/12
byakira6592

PPTX
はじめどころを探る自動化アセスメント（JANOG44 ここからはじめよう、運用自動化）
byakira6592

PDF
はじめてAnsibleのバグ修正に協力してみた
byakira6592

PDF
はじめた自動化をどう広めるか 書籍「Fearless Change」からのヒント
byakira6592

PDF
向き合うエンジニア 2020年度版
byakira6592

PPTX
向き合うエンジニア
byakira6592

PDF
「自動化の行き着く先は？」をうけて
byakira6592

show コマンド結果をパースする方法あれこれ #npstudy
byakira6592

ネットワークコンフィグ分析ツール Batfish との付き合い方
byakira6592

Ansible 2.10 と Collection
byakira6592

BGP Unnumbered で遊んでみた
byakira6592

私たちはRESTCONFでネットワーク自動化的に何が嬉しくなるのか考えてみた
byakira6592

新人研修資料 向き合うエンジニア
byakira6592

自動化ツール Ansible に触れてみよう（技術インターン）
byakira6592

Ansible でお世話になっている機能と拡張
byakira6592

技術ブログを書こう
byakira6592

自動化の下ごしらえ
byakira6592

Ansibleでネットワーク機器の状態確認を自動化してみよう
byakira6592

CML-Personal (VIRL2)のインストールと基本機能
byakira6592

Ansibleではじめるサーバー・ネットワークの自動化（2019/02版）
byakira6592

Ansibleではじめるサーバー・ネットワークの自動化 （Ansible2.7情報つき）2018/10/12
byakira6592

はじめどころを探る自動化アセスメント（JANOG44 ここからはじめよう、運用自動化）
byakira6592

はじめてAnsibleのバグ修正に協力してみた
byakira6592

はじめた自動化をどう広めるか 書籍「Fearless Change」からのヒント
byakira6592

向き合うエンジニア 2020年度版
byakira6592

向き合うエンジニア
byakira6592

「自動化の行き着く先は？」をうけて
byakira6592


Recently uploaded

PDF
エンジニアが選ぶべきAIエディタ ＆ Antigravity 活用例@ウェビナー「触ってみてどうだった？Google Antigravity 既存IDEと...
byNorihiroSunada

PPTX
楽々ナレッジベース「楽ナレ」３種比較 - Dify / AWS S3 Vector / Google File Search Tool
byKiyohide Yamaguchi

PDF
流行りに乗っかるClaris FileMaker 〜AI関連機能の紹介〜 by 合同会社イボルブ
byEvolve LLC.

PDF
20251210_MultiDevinForEnterprise on Devin 1st Anniv Meetup
byMasaki Yamakawa

PDF
Machine Tests Benchmark Suite. Explain github.com/alexziskind1/machine_tests #2
byTasuku Takahashi

PDF
Machine Tests Benchmark Suite. Explain github.com/alexziskind1/machine_tests #1
byTasuku Takahashi

エンジニアが選ぶべきAIエディタ ＆ Antigravity 活用例@ウェビナー「触ってみてどうだった？Google Antigravity 既存IDEと...
byNorihiroSunada

楽々ナレッジベース「楽ナレ」３種比較 - Dify / AWS S3 Vector / Google File Search Tool
byKiyohide Yamaguchi

流行りに乗っかるClaris FileMaker 〜AI関連機能の紹介〜 by 合同会社イボルブ
byEvolve LLC.

20251210_MultiDevinForEnterprise on Devin 1st Anniv Meetup
byMasaki Yamakawa

Machine Tests Benchmark Suite. Explain github.com/alexziskind1/machine_tests #2
byTasuku Takahashi

Machine Tests Benchmark Suite. Explain github.com/alexziskind1/machine_tests #1
byTasuku Takahashi


Ansible ネットワーク自動化チュートリアル (JANOG42)

  • 1.
  • 2.
    JANOG JApan Network Operators'Group Introduction Shingo Kitayama 2 Shingo Kitayama Company: Red Hat K.K. Role: Solution Architect Product: OpenShift Interest: KPP shkitayama spchildren
  • 3.
    JANOG JApan Network Operators'Group 自己紹介 3 名前 横地 晃 所属 株式会社 エーピーコミュニケーションズ @akira6592 https://www.slideshare.net/akira6592/ 過去発表資料 (JANOG 41 / 41.5 等) https://tekunabe.hatenablog.jp ブログ（てくなべ）
  • 4.
    JANOG JApan Network Operators'Group Agenda 本日のアジェンダ 4 1 2 3 4 これからの自動化 Ansibleによる自動化の世界 Ansibleの仕組み Playbookを理解する 5 6 7 8 ネットワーク対応の基本 情報取得サンプル 設定変更サンプル ネットワーク対応のまとめ 前半 Automation with Ansible 後半 Ansible Network World
  • 5.
    JANOG JApan Network Operators'Group 本日お伝えしたいこと Janogに参加したら、Ansibleを使えるようになったというお土産 5 Ansibleはネットワーク機器にも使え、 シンプルで導入コストが低く、 様々なプラットフォームに対応している。 Ansible is Simple
  • 6.
  • 7.
    JANOG JApan Network Operators'Group 7 Automation for Network Infrastructure is Coming
  • 8.
    JANOG JApan Network Operators'Group ネットワーク自動化の状況 ほとんどのユーザーがCLI管理 8参照: Gartner, Look Beyond Network Vendors for Network Innovation. January 2018. Gartner ID: G00349636. (n=64)
  • 9.
    JANOG JApan Network Operators'Group SDN市場の拡大 SDNおよびNFVに関する国内市場予測 9 参照: https://www.idcjapan.co.jp/Press/Current/20180410Apr.html 521億円 1759億円 国内SDN市場は、成長が軌道に乗り2017年には521億円にまで市場 規模が拡大。 2022年には1759億円にまで成長するとの予測。 成長率 売り上げ
  • 10.
    JANOG JApan Network Operators'Group 高まるネットワーク自動化への期待 キャリア、DCともに自動化に注力 10 参照: https://www.idcjapan.co.jp/Press/Current/20180410Apr.html Carrier Datacenter Datacenter SDNの注目分野 2017年～2022年のCAGR 24.0％ 「データセンターネットワークの自動化」 「マイクロセグメンテーションの適用」 Carrier SDNの注目分野 2017年～2022年のCAGR 32.7％ 「NFV環境の基盤としての導入」 「5Gネットワークにおけるネットワークスライシング」 「通信事業者のオペレーションの自動化」 CDN Area Datacenter Cloud DatacenterEdge Computing Mid Datacenter 5G / VoLTE IP / SD-WAN ※ CAGR=Compound Annual Growth Rate(年間平均成長率)
  • 11.
    JANOG JApan Network Operators'Group 多様化された自動化の課題 製品によって異なるオペレーション 11 さまざまな領域でSDN技術の適用が進む反面、適用領域ごとに異なるSDNコントローラーや管理コンソールを必要とする 「SDNのサイロ化」に対する懸念。 ネットワークセグメント が一つほしい A社SDN B社SDN C社SDN ネットワークセグメントが 一つできる スクリプト対応 ベンダー固有 管理ツール 設定依頼 設定作業 提供1 2 3
  • 12.
    JANOG JApan Network Operators'Group 作業の自動化とプロセスの自動化 自動化という言葉の範囲 12 設定依頼 設定作業 提供1 2 3 設定内容の確認 設定手順の作成 事前設定テスト 設定作業実施 設定反映チェック 成果報告 データの作成 プロセスの自動化 ・セグメントポリシー確認 ・VLAN利用確認 ・利用用途確認 ・手順書のレビュー ・IP重複確認 ・テスト機の作業実施 ・テスト内容影響確認 ・本番機設定のバックアップ ・IP重複確認 ・予備機の作業実施 ・予備機影響確認 ・本番機の作業実施 ・本番機影響確認 ・申請者の利用確認 ・ビジネス影響確認 ・設定内容確認 ・本番反映データ取得 ・ログの管理 ・構成管理台帳反映 ・対応報告 個々の 作業自動化
  • 13.
    JANOG JApan Network Operators'Group “ ” サイロ化する自動化の回避 自動化は意識改革 13 Ansible’s simple automation framework means that previously isolated network administrators can finally speak the same language of automation as the rest of the IT organization. マネジメントの意識改革 エンジニアの意識改革 工数削減できるという期待で、 自動化することが目的となってしまう。 自動化は手段の一つであり、 自動化することで品質と 短納期を目的とする。 再利用できる自動化を目指し、 最終的な効果を測定できるようにする。 属人的に自動化を行うことで、 内容が複雑化されると同時に 寿命が短く、無駄な工数になってしまう。
  • 14.
    JANOG JApan Network Operators'Group Infrastructure as Code ネットワークの自動化 14 設定依頼 設定作業 提供1 2 3 設定内容の確認 設定手順の作成 事前設定テスト 設定作業実施 設定反映チェック 成果報告 データの作成 プロセスの自動化 = “Infrastructure as Code”の範囲 ・セグメントポリシー確認 ・VLAN利用確認 ・利用用途確認 ・手順書のレビュー ・IP重複確認 ・テスト機の作業実施 ・テスト内容影響確認 ・本番機設定のバックアップ ・IP重複確認 ・予備機の作業実施 ・予備機影響確認 ・本番機の作業実施 ・本番機影響確認 個々の作業自動化だけを重視すると、 ”サイロ化”が進む ・申請者の利用確認 ・ビジネス影響確認 ・設定内容確認 ・本番反映データ取得 ・ログの管理 ・構成管理台帳反映 ・対応報告
  • 15.
  • 16.
    JANOG JApan Network Operators'Group ネットワークにAnsibleを利用する価値 小さく始めて、大きく育てることができる 16 Build Manage Scale 設定の自動化 プロセスの管理 動的な運用 個々の作業 自動化 プロセス の自動化 運用の自動化 - すぐに始められる自動化 - マルチベンダー製品対応 - 既存のネットワーク機器でも、新 しいネットワーク機器でも対応可 - 構成ドリフトをトラックできる - 任意のネットワーク機器も同じ 方法で管理できる - 変更したことを検証できる - 正常状態を定期的に確認する - 特定のチーム間でロールベース のアクセス制御を行う - RESTful APIを通してサード パーティ製品の統合をする 本日の話の範囲
  • 17.
    JANOG JApan Network Operators'Group Ansibleの特徴 自動化を気軽に始められる要素 17 Simple Powerful Agentless - 人が読みやすい設定 - 特別なスキルが不要 - 順序通り実行される > すぐに始められる - 機器情報や接続情報の取得 - 設定管理 - 自動化のワークフロー > 製品に依存しない管理 - エージェント不要なアーキテクチャ - OpenSSHやparamikoの利用 > 効率的かつセキュア
  • 18.
    JANOG JApan Network Operators'Group Ansibleの特徴 - Simple - YAMLファイルによる記述 18 Ios_command.yml - name: run multiple commands hosts: ios01 tasks: - name: show version and show interfaces ios_command: commands: - show version - show interfaces Simple コーディングではなく、手順書の 延長としての書式を重視 ・ yaml ain't markup languageの略 ・ 一般的な拡張子は 「.yml」 ・ 構造化データの表現方法 ・ 仕様を処理する実装が別途必要
  • 19.
    JANOG JApan Network Operators'Group Ansibleの特徴 - Powerful - 各ベンダーおよび全レイヤーをサポート 19 Datacenter Cloud Application Configurations Management - Linux/Windows Initial Setup - Cisco/F5 Configuration - Netapp Management Bootstrapping - AWS/Azure/GCP Resource Control - VMware Configuration - Container Running Orchestrations - MySQL/Hadoop Cluster Setup - 3Tier Web Application - Cloud Native App Management Powerful
  • 20.
    JANOG JApan Network Operators'Group Ansibleの特徴 - Agentless - Agentless Connection 20 Agentless - Agentの導入/管理する工数が不要 - 都度SSHによって接続するためセキュア - 既存の機器にもすぐに導入できる
  • 21.
    JANOG JApan Network Operators'Group AnsibleのCommunityとEnterprise Ansibleの製品一覧 21 個々の作業 自動化 運用の自動化
  • 22.
  • 23.
    JANOG JApan Network Operators'Group Ansibleのコアコンポーネント Ansible Automation Engine 23 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER
  • 24.
    JANOG JApan Network Operators'Group Ansible Command Line Interface Ansible Ad-Hoc Command & Playbook Command 24 [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> $ ansible cisco -i inventory -m ping [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> -a <Argument> $ ansible cisco -i inventory –m ios_command -a “commands=show version” [Usage] ansible-playbook -i <Inventory Files> <Playbook File> $ ansible-playbook -i inventory site.yml 2. Ansible Playbook Command 1. Ansible Ad-Hoc Command 基本はコマンドラインからAnsibleを経由して操作を行う。 ターゲットのネットワーク機器を管理するために覚えなければいけないコマンドは、以下の2種類。
  • 25.
    JANOG JApan Network Operators'Group Connectionの仕組み 実行コードによるオペレーションの実行 25 TARGET NODE 1. ターゲットホスト の検証 3. 実行コードを 生成 2. モジュール の読み取り 5. 実行コードの 実行 4. 実行コードの 配布 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 1. ターゲットホストの検証 2. モジュールの読み取り 3. 実行コードを生成 EXECUTABLE CODE Python Python 4. 実行コードの配布 (SCP) 5. 実行コードの実行
  • 26.
    JANOG JApan Network Operators'Group Network Connection Plugin 26 TARGET SERVER ANSIBLE AUTOMATION ENGINE PLUGINSCLI MODULES Python SCP TARGET NETWORK ANSIBLE AUTOMATION ENGINE PLUGINSCLI MODULES XML over SSH CLI over SSH API over HTTPS HOST DEVICES NETWORKING DEVICES Remote Execution Local Execution
  • 27.
    JANOG JApan Network Operators'Group 冪等性の担保 再利用可能な処理ユニットとは 27 TARGET NODE TARGET NODE TARGET NODE 新しいVLAN(ID:120)を作成して、 GigabitEth0/4,0/5に割り当てる。 1回目の実行 2回目の実行 n回目の実行 … … … すでに設定済み 未設定 未設定 設定実施 設定実施 何もしない 何もしない 何もしない 何もしない 何もしない 何もしない 何もしない
  • 28.
    JANOG JApan Network Operators'Group - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 Ansible Modules 再利用可能な処理ユニット 28 新しいVLAN(ID:120) を作成 GigabitEth0/4,0/5に 割り当てる 宣言型プログラミング どういう状態にするのか 各種モジュールを利用して個別のタスクを実行する ← Module(iso_vlan) https://docs.ansible.com/ansible/latest/modules/ios_ vlan_module.html
  • 29.
    JANOG JApan Network Operators'Group ネットワークモジュールの拡大 Ansible Network Progress 29 2.1 May 2016 2.2 Oct 2016 2.3 Apr 2017 2.4 Sep 2017 2.5 Mar 2018 Persistent Connections NETCONF Support Declarative Intent Aggregate Resources Platform Agnostic network_cli connection plug-in NETCONF connection plug-in Better Logging XML Filters 7 Platforms 28 Modules 17 Platforms 141 Modules 17 Platforms 141 Modules 33 Platforms 463 Modules 40 Platforms 572 Modules
  • 30.
    JANOG JApan Network Operators'Group Ansibleのコアコンポーネント Ansible Automation Engine 30 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER
  • 31.
    JANOG JApan Network Operators'Group Ansibleのコアコンポーネント Ansible Automation Engine 31 ANSIBLE AUTOMATION ENGINE INVENTORY PLUGINSCLI MODULES PLAYBOOK 再利用可能な処理ユニット。作業 をラッピングしたコンポーネント Ansibleのコア機能を拡張する ためのコンポーネント Ansibleを操作するための インターフェイス APPLICATIONS PUBLIC / PRIVATE CLOUD DATACENTER Network Automation Start with Playbook
  • 32.
  • 33.
    JANOG JApan Network Operators'Group cisco junos Inventory Static Inventory 33 Inventoryとは、処理対象サーバの接続情報を記載したファイルです。 # ciscoグループを定義 [cisco] csr01 ansible_host=192.168.1.1 csr02 ansible_host=192.168.1.2 # junosグループを定義 [junos] 192.168.100.1 # EXxxxx 1台目 192.168.100.2 # EXxxxx 2台目 # ciscoグループ共通の変数定義 [cisco:vars] # Connection Plugin ansible_connection=network_cli # 対象OS ansible_network_os=ios … グループ化されたターゲットノードは同時に実行されます Catalyst Catalyst EXxxxx EXxxxx all Vars Vars ターゲットノード ターゲットノード変数定義 変数定義 共通の接続情報などはInventoryに設定しておく
  • 34.
    JANOG JApan Network Operators'Group Ansible Ad-Hoc Command 34 $ ls ./inventory/hosts [Usage] ansible <Target Host> -i <Inventory Files> -m <Module> $ ansible cisco -i inventory -m ios_command -a "commands='show version'" csr01 | SUCCESS => { "changed": false, "stdout": [ "Cisco IOS XE Software, Version 16.04.01¥nCisco IOS Software [Everest], CSR1000V Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 16.4.1, RELEASE SOFTWARE (fc3)¥nTechnical Support: http://www.cisco.com/techsupport¥nCopyright (c) 1986-2016 by Cisco Systems, Inc.¥nCompiled Wed 30-Nov-16 22:13 by mcpre¥n¥n¥nCisco IOS-XE software, Copyright (c) 2005-2016 by cisco Systems, Inc.¥nAll rights reserved. Certain components of Cisco IOS-XE software are¥nlicensed
  • 35.
    JANOG JApan Network Operators'Group YAMLの規則 Playbook is YAML 35 - Title: YAMLの掟 Rules: - Rule1: 二種類の文法を主に使用する type: - シーケンス (List形式でデータ構造を表す) - マッピング (Key Value形式でデータ構造を表す) - Rule2: コメントアウトは [#] - Rule3: 入れ子構造はインデントで表す attention: - インデントにタブ記号は使えない - インデントは空白2文字 - Rule4: データ型の宣言は不要 - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5
  • 36.
    JANOG JApan Network Operators'Group YAMLの文法 シーケンスとマッピング 36 書式) - <value> 例) - apple - orange - lemon 書式) <key>: <value> 例) 林檎: apple: 蜜柑: orange 檸檬: lemon 0 1 2 林檎 蜜柑 檸檬 シーケンス(List) マッピング(Dictionary) ハイフン+スペース コロン+スペース lemonapple orange lemonapple orange
  • 37.
    JANOG JApan Network Operators'Group Assign new VLAN - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 name YAMLの文法 YAMLの入れ子構造を理解する 37 0 1 2 hosts vars (1) シーケンスの中にマッピングをネスト (2) マッピングの中にシーケンスをネスト name ios_vlan Playbook (1) (2) Play cisco Tasks 0 1 2 MODULES (1) tasks NEW_ VLAN_ID Vars 120
  • 38.
    JANOG JApan Network Operators'Group Playbookの基本 セクションと関係性 38 - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 tasks: - name: Create VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" name: janog-vlan state: present - name: Add interface to VLAN ios_vlan: vlan_id: "{{ NEW_VLAN_ID }}" interfaces: - GigabitEthernet0/4 - GigabitEthernet0/5 Task Section Vars Section Target Section Target Section Vars Section (※省略可) Task Section 対象機器やグループを指定するセクション。 また、接続オプションなどを定義する。 独自の変数を指定するセクション。 マッピング形式で変数定義を行い、Keyを指定する ことで、変数値を参照できる。 Playで実施する個別のタスクを指定するセクション。 上から定義した順で実行されていく。
  • 39.
    JANOG JApan Network Operators'Group 変数について 変数の定義と参照 39 変数の定義 Jinja2とは 変数の参照には、Jinja2テンプレートエンジンを利用して呼び出す。 Python用のテキストベースのテンプレートエンジンで あり、HTMLやXMLなどの生成に利用される。 基本文法は以下の2通り。 {{…}} で囲むことにより、変数の参照が可能 {%…%}で囲むことにより、制御構文 その他、変数参照時のFilterなども用意されている。 ・{{ var|first }} リストの始めを取得 ・{{ var|min }} リストの最小値を取得 ・{{ var|max }} リストの最大値を取得 ・{{ var|random }} ランダム値を取得 ・{{ var|hash(‘sha1’) }} sha1値を取得 ・{{ var|basename }} フォルダパス取得 などなど https://docs.ansible.com/ansible/2.5/use r_guide/playbooks_filters.html - name: Assign new VLAN hosts: cisco vars: NEW_VLAN_ID: 120 変数の参照 - name: Create VLAN ios_vlan: vlan_id: “{{ NEW_VLAN_ID }}” name: janog-vlan state: present Playの中や、Taskの中で変数を定義できる。 ← 120
  • 40.
    JANOG JApan Network Operators'Group 主な変数定義 いろいろなところで変数が取扱できる 40 ファクト変数 機器情報を取得した変数 レジスター変数 タスクを実行した戻り値を取得した 変数 タスク変数 タスクの定義の中に設定した変数 - name: Gather IOS Facts ios_facts: gather_subset: - config - name: Gather IOS Facts ios_facts: gather_subset: - config register: ios_result - name: Debug Register Var debug: var: ios_result - name: Create VLAN ios_vlan: vlan_id: “{{ VLAN_ID }}” name: janog-vlan state: present vars: VLAN_ID: 120
  • 41.
    JANOG JApan Network Operators'Group Ansible Playbook Command Execute Playbook 41 $ ls ./inventory/hosts [Usage] ansible-playbook -i <Inventory Files> <Playbook File> $ ansible-playbook -i inventory site.yml TASK [Command Sample for IOS] ************************************************************************************ ok: [csr01] TASK [Gathering Facts] ************************************************************************************ ok: [csr01] PLAY RECAP ************************************************************************************ csr01 : ok=3 changed=0 unreachable=0 failed=0
  • 42.
  • 43.
    JANOG JApan Network Operators'Group まとめ Automation with Ansible 43 ネットワークも自動化の時代になってきているが、自動化による弊害も多いので 自動化の範囲とメリットを検討すべき 簡単に始められ、大きな効果が得られるAnsibleは、ネットワーク自動化にも大きな影 響がある。 ネットワークモジュールが拡大しており、よりベンダーニュートラル、かつ標準化しやすい製 品になっている。 YAMLさえ理解できれば、Playbookの理解もでき、すぐに書けるようになる。
  • 44.
  • 45.
    JANOG JApan Network Operators'Group 接続方式とできること – 接続方式 – SSH、NETCONF、HTTP/HTTPS（API）などによってネットワーク機器に接続する – 利用するモジュールによっては追加ライブラリのインストールが必要（例：NETCONFの場合はncclient） – エージェントレスアーキテクチャならでは – できること（例） – 参照（show）コマンドの実行による情報取得 – 設定コマンドの実行による設定追加・変更・削除 45 【接続方式】 SSH NETCONF HTTP/HTTPS show xxxx set xxx
  • 46.
    JANOG JApan Network Operators'Group 対応プラットフォーム – Cisco IOS、IOS-XR、NX-OS、Juniper Junos、Arista EOSなど、40以上のプラットフォームに対応 – 他、サードパーティモジュールとして提供しているベンダーもある – モジュールにはコマンドをそのまま指定するタイプや、各オプションをパラメータとして指定するタイプがある 46 • A10 • ACI • Aireos • AOS • Aruba • ASA • Avi • Bigswitch • Citrix • CloudEngine • CloudVision • CNOS • Cumulus • DellOS10 • DellOS6 • DellOS9 • EdgeOS • ENOS • EOS • EXOS • F5 • Fortimanager • FortiOS • Illumos • IOS • IOS-XR • IronWare • Junos • Meraki • Netact • Netscaler • Netvisor • NSO • Nuage • NXOS • ONYX • Ordnance • OVS • PAN-OS • Radware • SLX-OS • SR OS • VyOS ネットワークモジュール一覧 https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html
  • 47.
    JANOG JApan Network Operators'Group Ansible を利用するメリット（Tera Termマクロ との比較） – Ansible の他の機能と連携しやすい – 例: – コマンド出力結果を copy モジュールに渡して、ファイルに保存 – テンプレート機能を利用して、コンフィグを生成して投入 – 監視サーバーに登録されているホスト情報を接続に利用 – ログインやモード変更の処理を簡略化できる – 認証情報を定義しておくだけで自動でログイン、ログアウト – 設定系モジュールであれば暗黙的にコンフィグレーションモードへ移行 – コマンド投入エラーを標準で検出できる – エラーの検出処理がAnsible モジュールに組み込まれている – 自前で「どのようなプロンプトが返ってきたら正常か」という指定は不要 47
  • 48.
  • 49.
    JANOG JApan Network Operators'Group ネットワークモジュールで利用するコネクションタイプ – Ansible 2.5 以降ネットワークモジュール用のコネクションタイプが用意された – network_cli: Cisco IOS、Arista EOS、VyOS など向け – netconf: Juniper Junos 向け – httpapi: Cisco NX-OS、 Arista EOS の HTTP(S) API アクセス向け （Ansible 2.6 以降） – Ansible 2.4まで – local: ネットワークモジュール用ではないが、性質上こちらを利用するモジュールもある 49 インベントリファイルで network_cli を指定する例 [ios:vars] ansible_connection=network_cli - hosts: ios connection: network_cli Playbookで network_cli を指定する例 https://docs.ansible.com/ansible/latest/network/user_guide/platform_index.html#settings-by-platform
  • 50.
    JANOG JApan Network Operators'Group ネットワークモジュール用の変数 – ansible_network_os 変数 – プラットフォームに応じて「ios」「junos」「eos」「vyos」等の値を設定する必要あり 50 https://docs.ansible.com/ansible/latest/network/user_guide/platform_index.html#settings-by-platform インベントリファイルで指定する例 [ios:vars] ansible_connection=network_cli ansible_network_os=ios
  • 51.
    JANOG JApan Network Operators'Group ネットワークモジュール利用時のファクトの収集方法 – 対象ネットワーク機器のファクト（システム情報）を収集するためには「*_facts」モジュールを利用する – 「gather_facts: yes」ではAnsible実行ホスト自身の情報となる – 不要であれば「gather_facts: no」を指定する – *_facts モジュールの例 – ios_facts – junos_facts – eos_facts – vyos_facts – 収集できるシステム情報例（ios_facts の場合） – コンフィグ – ホスト名 – インターフェース情報 – ファームウェア情報 – LLDPネイバー情報 51 - hosts: ios gather_facts: yes connection: network_cli tasks: - ios_facts: Ansible 実行ホスト 対象NW機器 ファクト収集 ファクト収集
  • 52.
    JANOG JApan Network Operators'Group 特権モードの指定 – IOS や EOS などで enable コマンドによる特権モードへの移行が必要な場合は変数で指定する – ansible_become 変数 – 特権モードへ移行が必要かどうか（yes/no: デフォルトno） – ansible_become_method 変数 – 特権モードへ移行するコマンド （network_cli では enable のみ指定可） – ansible_become_pass 変数 – 特権モード移行時に必要なパスワード – 対象ネットワーク機器へのログインユーザーに特権が付与されている場合は指定不要 52 インベントリファイルで指定する例 [ios:vars] ansible_connection=network_cli ansible_network_os=ios ansible_become=yes ansible_become_method=enable ansible_become_pass=enablepass999
  • 53.
  • 54.
    JANOG JApan Network Operators'Group サンプル1-1: 状態の表示 （流れ） 54 (1) show version実行 ⚫ show version コマンド実行結果をAnsibleホストの画面に表示クアップ Hostname: vsrx1 Model: firefly-perimeter JUNOS Software Release [12.1X47-D15.4] (2) コマンド実行結果取得(3) 画面に出力 Hostname: vsrx1 Model: firefly-perimeter JUNOS Software Release [12.1X47-D15.4]
  • 55.
    JANOG JApan Network Operators'Group サンプル1-1: 状態の表示 （インベントリとPlaybook） 55 [junos] 172.16.0.1 [junos:vars] ansible_connection=netconf ansible_network_os=junos ansible_user=testuser ansible_ssh_pass=testpassword99 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show version register: result - name: debug output debug: msg: "{{ result.stdout_lines[0] }}" ⚫ インベントリファイル （inventory） ⚫ Playbook （show01.yml） コネクションタイプやOS、 認証情報を指定 debugモジュールで コマンド実行結果を出力 junosコマンド実行モジュール junos_command(※1) で 実行したいコマンドを指定 実行結果を変数 result に格納 ※1 junos_command モジュール詳細 https://docs.ansible.com/ansible/latest/modules/junos_command_module.html このインベントリファイルは、以降のサンプルでも共通
  • 56.
    JANOG JApan Network Operators'Group サンプル1-1: 状態の表示 （実行結果） 56 [vagrant@centos7 janog]$ ansible-playbook -i inventory show01.yml PLAY [junos] ****************************************************************** TASK [show command test] ****************************************************** ok: [172.16.0.1] TASK [debug output] *********************************************************** ok: [172.16.0.1] => { "msg": [ "Hostname: vsrx1", "Model: firefly-perimeter", "JUNOS Software Release [12.1X47-D15.4]" ] } PLAY RECAP ******************************************************************** 172.16.0.1 : ok=2 changed=0 unreachable=0 failed=0 ⚫ 実行結果 show version 実行結果 が表示される ansible-playbook コマンドを実行
  • 57.
    JANOG JApan Network Operators'Group サンプル1-1: 状態の表示 （showコマンド実行結果の構造について補足） 57 "msg": { "changed": false, "failed": false, "stdout": [ "Hostname: vsrx1¥nModel: firefly-perimeter¥nJUNOS Software Release [12.1X47-D15.4]" ], "stdout_lines": [ [ "Hostname: vsrx1", "Model: firefly-perimeter", "JUNOS Software Release [12.1X47-D15.4]" ] ] } - name: debug output debug: msg: "{{ result }}" - name: debug output debug: msg: "{{ result.stdout_lines[0] }}" 全体を指定 実行結果を1行1リスト要素で格納した stdout_lines 内の0番目 （commandsオプションの最初に指定したコマンド）
  • 58.
  • 59.
    JANOG JApan Network Operators'Group サンプル1-2: コンフィグのバックアップ （流れ） 59 (1) show configuration 実行 ⚫ show configuration コマンド実行結果をファイルにバックアップ ## Last commit: 2018-06-28 05:45:49 UTC by root version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq..... ssh-rsa "ssh-rsa AAAAB3Nz..... } login { user vagrant { uid 2000; class super-user; authentication { ssh-rsa "ssh-rsa ..... } } } services { ssh { root-login allow; } netconf { ssh; } web-management { http { interface ge-0/0/0.0; } } } syslog { user * { any emergency; (2) コマンド実行結果取得 (3) ファイルとしてバックアップ ## Last commit: 2018-06-28 05:45:49 UTC by root version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq..... ssh-rsa "ssh-rsa AAAAB3Nz..... } login { user vagrant { uid 2000; class super-user; authentication { ssh-rsa "ssh-rsa ..... } } } services { ssh { root-login allow; } netconf { ssh; } web-management { http { interface ge-0/0/0.0; } } } syslog { user * { any emergency;
  • 60.
    JANOG JApan Network Operators'Group サンプル1-2: コンフィグのバックアップ （Playbook） 60 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show configuration register: result - name: save config to file copy: content: "{{ result.stdout[0] }}" dest: "show_config_{{ inventory_hostname }}.txt" ⚫ Playbook （show02.yml） junosコマンド実行モジュール junos_command で 実行したいコマンドを指定 copyモジュールでコマンド実行結果 をファイルに保存する ファイル名に名インベントリ名 （ここではIPアドレス）を含ませる
  • 61.
    JANOG JApan Network Operators'Group サンプル1-2: コンフィグのバックアップ （実行結果） 61 [vagrant@centos7 janog]$ ansible-playbook -i inventory show02.yml PLAY [junos] **************************************************************** TASK [show command test] **************************************************** ok: [172.16.0.1] TASK [save config to file] ************************************************** changed: [172.16.0.1] PLAY RECAP ****************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果 コンフィグがファイルとして 新たに保存されたログ ansible-playbook コマンドを実行
  • 62.
    JANOG JApan Network Operators'Group サンプル1-2: コンフィグのバックアップ （ファイル内容の確認） 62 [vagrant@centos7 janog]$ cat show_config_172.16.0.1.txt ## Last changed: 2018-06-28 05:45:50 UTC version 12.1X47-D15.4; system { host-name vsrx1; root-authentication { encrypted-password "$1$nq.N1UsY$Jx...(略)..."; ssh-rsa "ssh-rsa AAAAB3NzaC1yc2...(略)...."; } ...(略).... ge-0/0/1 { unit 0 { family inet { address 172.16.0.1/24; } } } ...(略).... } ⚫ 実行結果 インベントリ名（ここではIPアドレス） を含むファイル名で保存されている show configuration 実行結果
  • 63.
  • 64.
    JANOG JApan Network Operators'Group サンプル1-3: showコマンド結果のCSV出力 （流れ） 64 (1) show interfaces 実行 ⚫ show interfaces コマンド実行結果をパースして、CSVファイルに出力 Physical interface: ge-0/0/0, Enabled, Physical link is Up Interface index: 134, SNMP ifIndex: 507 Link-level type: Ethernet, MTU: 1514, Link-mode: Full-duplex, Speed: 1000mbps,… Flow control: Enabled, Auto-negotiation: Enabled, Remote fault: Online Device flags : Present Running Interface flags: SNMP-Traps Internal: 0x4000 Link flags : None CoS queues : 8 supported, 8 maximum usable queues Current address: 08:00:27:ae:f4:51, Hardware address: 08:00:27:ae:f4:51 Last flapped : 2018-06-28 05:45:29 UTC (04:54:28 ago) Input rate : 3432 bps (7 pps) Output rate : 4256 bps (4 pps) Active alarms : None Active defects : None Interface transmit statistics: Disabled Logical interface ge-0/0/0.0 (Index 69) (SNMP ifIndex 509) Flags: SNMP-Traps 0x4000 Encapsulation: ENET2 Input packets : 522 Output packets: 580 Security: Zone: Null Protocol inet, MTU: 1500 … (2) コマンド実行結果取得 パース用 [TextFSMテンプレート] ^¥s+ [CSVテンプレート] {{ }} (3) パース (5) CSVファイル出力 (4) パース済みデータ埋め込み
  • 65.
    JANOG JApan Network Operators'Group サンプル1-3: showコマンド結果のCSV出力 （Playbook） 65 - hosts: junos gather_facts: no tasks: - name: show command test junos_command: commands: - show interfaces register: result - name: output csv file template: src: "./template_interface_junos.txt" dest: "./result_interface.csv" vars: parsed_result: "{{ result.stdout[0] | parse_cli_textfsm('juniper_junos_show_interfaces.template') }}" ⚫ Playbook （show03.yml） junosコマンド実行モジュール junos_command で 実行したいコマンドを指定 templateモジュールで、CSVテンプレートファイル名と、 出力先ファイル名を指定 コマンド実行結果をTextFSMテンプレートに渡して、 パースされた結果を変数 parsed_result に格納 ※ parse_cli_textfsm フィルターの利用にはあらかじめTextFSMのインストール（pip install TextFSM）が必要
  • 66.
    JANOG JApan Network Operators'Group "INTERFACE","ADMIN_STATE","LINK_STATUS","HARDWARE_TYPE" {% for r in parsed_result %} "{{ r['INTERFACE'] }}","{{ r['ADMIN_STATE'] }}","{{ r['LINK_STATUS'] }}","{{ r['HARDWARE_TYPE'] }}" {% endfor %} サンプル1-3: showコマンド結果のCSV出力 （CSVテンプレート） 66 ⚫ CSVテンプレート （template_interface_junos.txt） show interfaces 実行結果 がパースされた内容が入る CSVのヘッダー for 文による繰り返し r[‘XXXX’] に各項目の値が埋め込まれる ※ テンプレートエンジン jinja2 を利用
  • 67.
    JANOG JApan Network Operators'Group Value Required INTERFACE (¥S+) Value LINK_STATUS (¥w+) Value ADMIN_STATE (¥S+) Value HARDWARE_TYPE (¥S+) Value MTU (¥d+|Unlimited) Start ^¥s+Logical¥s+interface¥s+${INTERFACE} ^Physical¥s+interface:¥s+${INTERFACE},¥s+${ADMIN_STATE},¥s+Physical¥s+link¥s+is¥s+${LINK_STATUS} ^.*ype:¥s+${HARDWARE_TYPE},.*MTU:¥s+${MTU}.* -> Record ^.*MTU:¥s+${MTU}.* -> Record ^.*flags -> Record EOF サンプル1-3: showコマンド結果のCSV出力 （TextFSMテンプレート） 67 ⚫ TextFSMテンプレート （ juniper_junos_show_interfaces.template ） TextFSMというパーサー用のテンプレートファイル ここでは Junos の「show interfaces」用のものを利用 https://raw.githubusercontent.com/networktocode/ntc-templates/master/templates/juniper_junos_show_interfaces.template
  • 68.
    JANOG JApan Network Operators'Group サンプル1-3: showコマンド結果のCSV出力 （実行結果） 68 [vagrant@centos7 janog]$ ansible-playbook -i inventory show03.yml PLAY [junos] **************************************************************** TASK [show command test] **************************************************** ok: [172.16.0.1] TASK [output csv file] ****************************************************** changed: [172.16.0.1] PLAY RECAP ***************************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果 CSVファイルが生成された ansible-playbook コマンドを実行
  • 69.
    JANOG JApan Network Operators'Group "INTERFACE","ADMIN_STATE","LINK_STATUS","HARDWARE_TYPE","MTU" "ge-0/0/0","Enabled","Up","Ethernet","1514" "ge-0/0/0.0","","","","1500" "gr-0/0/0","Enabled","Up","GRE","Unlimited" "ip-0/0/0","Enabled","Up","IP-over-IP","Unlimited" "lsq-0/0/0","Enabled","Up","LinkService","1504" "lt-0/0/0","Enabled","Up","Logical-tunnel","Unlimited" "mt-0/0/0","Enabled","Up","GRE","Unlimited" "sp-0/0/0","Enabled","Up","Adaptive-Services","9192" "sp-0/0/0.0","","","","9192" "sp-0/0/0.16383","","","","9192" "ge-0/0/1","Enabled","Up","Ethernet","1514" "ge-0/0/1.0","","","","1500" "ge-0/0/2","Enabled","Up","Ethernet","1514" "ge-0/0/2.0","","","","1500" "dsc","Enabled","Up","Software-Pseudo","Unlimited" "gre","Enabled","Up","GRE","Unlimited" "ipip","Enabled","Up","IP-over-IP","Unlimited" "irb","Enabled","Up","Ethernet","1514" "lo0","Enabled","Up","Loopback","Unlimited" "lo0.16384","","","","Unlimited" "lo0.16385","","","","Unlimited" "lsi","Enabled","Up","LSI","1496" "mtun","Enabled","Up","GRE","Unlimited" "pimd","Enabled","Up","PIM-Decapsulator","Unlimited" "pime","Enabled","Up","PIM-Encapsulator","Unlimited" "pp0","Enabled","Up","PPPoE","1532" "ppd0","Enabled","Up","PIM-Decapsulator","Unlimited" "ppe0","Enabled","Up","PIM-Encapsulator","Unlimited" "st0","Enabled","Up","Secure-Tunnel","9192" "tap","Enabled","Up","Interface-Specific","Unlimited" "vlan","Enabled","Down","VLAN","1518" サンプル1-3: showコマンド結果のCSV出力 （CSVファイル内容の確認） 69 ⚫ 出力CSVファイル （result_interface.csv） CSVテンプレートの書式に パースされた情報が埋め込まれて CSVファイルが生成された
  • 70.
  • 71.
    JANOG JApan Network Operators'Group サンプル2-1: 簡単な設定変更 （流れ） 71 (1) set system ntp server コマンド実行 ⚫ 参照NTPサーバー設定コマンドを投入
  • 72.
    JANOG JApan Network Operators'Group サンプル2-1: 簡単な設定変更 （Playbook） 72 - hosts: junos gather_facts: no tasks: - name: config test junos_config: lines: - set system ntp server 10.0.0.123 ⚫ Playbook （set01.yml） Junos設定コマンド実行モジュール junos_config（※1） で設定したいコマンドを指定 ※1 junos_config モジュール詳細 https://docs.ansible.com/ansible/latest/modules/junos_config_module.html
  • 73.
    JANOG JApan Network Operators'Group サンプル2-1: 簡単な設定変更 （実行結果） 73 [vagrant@centos7 janog]$ ansible-playbook -i inventory set01.yml PLAY [junos] *************************************************************** TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP **************************************************************************** 172.16.0.1 : ok=1 changed=1 unreachable=0 failed=0 ⚫ 実行結果 設定変更された ansible-playbook コマンドを実行
  • 74.
    JANOG JApan Network Operators'Group サンプル2-1: 簡単な設定変更 （作業後コンフィグの確認） 74 root@vsrx1> show configuration system ntp | display set set system ntp server 10.0.0.123 root@vsrx1> ⚫ 実行結果（ネットワーク機器側） 設定が反映された
  • 75.
  • 76.
    JANOG JApan Network Operators'Group サンプル2-2: テンプレートを利用した設定変更 （流れ） 76 (3) 生成コンフィグ投入 ⚫ 参照NTPサーバー設定コマンドを投入 [コンフィグテンプレート] {{ }} (1) パラメータ埋め込み set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 (2) コンフィグ生成
  • 77.
    JANOG JApan Network Operators'Group サンプル2-2: テンプレートを利用した設定変更 （Playbook） 77 - hosts: junos gather_facts: no tasks: - name: config test junos_config: src: template_ntp_junos.txt vars: ntp_servers: - 10.0.1.123 - 10.0.2.123 - 10.0.3.123 - 10.0.4.123 - 10.0.5.123 ⚫ Playbook （set02.yml） NTPサーバーのIPアドレスのリストを 変数「ntp_servers」として定義 Junos設定コマンド実行モジュール junos_config で 流し込みたいコンフィグファイルを指定
  • 78.
    JANOG JApan Network Operators'Group {% for n in ntp_servers %} set system ntp server {{ n }} {% endfor %} サンプル2-2: テンプレートを利用した設定変更 （コンフィグテンプレート） 78 ⚫ コンフィグテンプレート （template_ntp_j.txt ） Playbook内で定義された変数 ntp_servers の内容が入る for 文による繰り返し set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 ⚫ 生成されるコンフィグ ※ テンプレートエンジン jinja2 を利用
  • 79.
    JANOG JApan Network Operators'Group サンプル2-2: テンプレートを利用した設定変更 （実行結果） 79 [vagrant@centos7 janog]$ ansible-playbook -i inventory set02.yml PLAY [junos] *************************************************************** TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP **************************************************************************** 172.16.0.1 : ok=1 changed=1 unreachable=0 failed=0 ⚫ 実行結果 設定変更された ansible-playbook コマンドを実行
  • 80.
    JANOG JApan Network Operators'Group サンプル2-2: テンプレートを利用した設定変更（作業後コンフィグの確認） 80 root@vsrx1> show configuration system ntp | display set set system ntp server 10.0.1.123 set system ntp server 10.0.2.123 set system ntp server 10.0.3.123 set system ntp server 10.0.4.123 set system ntp server 10.0.5.123 root@vsrx1> ⚫ 実行結果（ネットワーク機器側） 設定が反映された
  • 81.
  • 82.
    JANOG JApan Network Operators'Group サンプル2-3: 処理継続確認付きの設定変更 （流れ） 82 (4) set system ntp server コマンド実行 ⚫ 処理継続してよいかの入力を待ち、OKであれば設定コマンドを投入 よろしいですか？ (1) 入力待ち y (2) 入力 継続？ (3) 判断 (4)’ 処理中止 [y] [y以外]
  • 83.
    JANOG JApan Network Operators'Group サンプル2-3: 処理継続確認付きの設定変更 （Playbook） 83 - hosts: junos gather_facts: no tasks: - name: confirm pause: prompt: "continue? [y/N]" register: input - name: abort fail: when: input.user_input != "y" - name: config test junos_config: lines: - set system ntp server 10.0.0.123 ⚫ Playbook （set03.yml） Junos設定コマンド実行モジュール junos_config で 設定したいコマンドを指定 入力された文字が「y」でなければ処理を中断 入力待ち状態で待機するpauseモジュールで 表示する文字列 入力された文字が変数 input に入る
  • 84.
    JANOG JApan Network Operators'Group サンプル2-3: 処理継続確認付きの設定変更 （実行結果1：処理継続） 84 [vagrant@centos7 janog]$ ansible-playbook -i inventory set03.yml PLAY [junos] *************************************************************** TASK [confirm] ************************************************************* [confirm] continue? [y/N]: y ok: [172.16.0.1] TASK [abort] *************************************************************** skipping: [172.16.0.1] TASK [config test] ********************************************************* changed: [172.16.0.1] PLAY RECAP ***************************************************************** 172.16.0.1 : ok=2 changed=1 unreachable=0 failed=0 ⚫ 実行結果（処理継続） 設定変更された ansible-playbook コマンドを実行 y を入力 y が入力されたため中止処理はスキップ
  • 85.
    JANOG JApan Network Operators'Group サンプル2-3: 処理継続確認付きの設定変更 （実行結果2：処理中止） 85 [vagrant@centos7 janog]$ ansible-playbook -i inventory set03.yml PLAY [junos] ***************************************************************************** TASK [confirm] *************************************************************************** [confirm] continue? [y/N]: N ok: [172.16.0.1] TASK [abort] ***************************************************************************** fatal: [172.16.0.1]: FAILED! => {"changed": false, "msg": "Failed as requested from task"} PLAY RECAP ******************************************************************************* 172.16.0.1 : ok=1 changed=0 unreachable=0 failed=1 ⚫ 実行結果（処理中止） ansible-playbook コマンドを実行 y 以外 が入力されたため中止処理 N を入力
  • 86.
  • 87.
    JANOG JApan Network Operators'Group ネットワーク対応のまとめ – Ansible は 40以上のネットワークプラットフォームに対応し、参照や設定などができる – ネットワークモジュール固有のポイントがいくつかある – コネクションタイプ、ansible_network_os 変数、ファクト収集方法、特権モードなど – 他の Ansible の機能と連携して様々な処理ができる – サーバー、クラウド、監視ツール、通知、ファイル管理など、他にも様々な用途のモジュールがある 87
  • 88.
    JANOG JApan Network Operators'Group 参考資料 – 公式ドキュメント – トップ – https://docs.ansible.com/ – Ansible for Network Automation – https://docs.ansible.com/ansible/latest/network/index.html – ネットワークモジュール一覧 – https://docs.ansible.com/ansible/latest/modules/list_of_network_modules.html – 書籍 – Ansible実践ガイド 第2版 – https://book.impress.co.jp/books/1117101100 – Ansible徹底入門 – https://www.shoeisha.co.jp/book/detail/9784798149943 – その他 – ネットワークエンジニア的Ansibleの始め方 – https://www.slideshare.net/akira6592/networkengineermeetsansible-85889620 – もっと気軽に始めるAnsible （JANOG41.5） – https://www.slideshare.net/akira6592/ansibleadhocnetworkautomation 88
  • 89.
    JANOG JApan Network Operators'Group イベント情報 – Ansibleユーザー会 – 【7/12】 Ansible Night in Osaka 2018.07 @大阪 – https://ansible-users.connpass.com/event/90117/ – 【7/17】 Ansibleもくもく会 （第4回） @東京 – https://ansible-users.connpass.com/event/92701/ – 【8/3】 Ansible Night in Fukuoka 2018.08 @福岡 – https://ansible-users.connpass.com/event/93620/ – JANOG42 Meeting in Mie – 【7/11 16:30 ～】 ネットワーク運用自動化BoF 対話編 @多目的ホール 89 このあと、ここで
