1. データ可視化に関する
あるアイデア
東海大学総合情報センター
横田 秀和

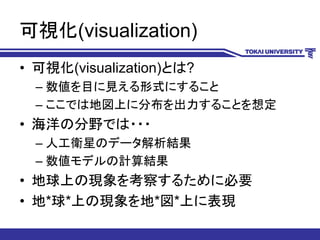

2. 可視化(visualization)
• 可視化(visualization)とは?
– 数値を目に見える形式にすること
– ここでは地図上に分布を出力することを想定
• 海洋の分野では・・・
– 人工衛星のデータ解析結果
– 数値モデルの計算結果
• 地球上の現象を考察するために必要
• 地*球*上の現象を地*図*上に表現

3. GrADSでの可視化
(Grid Analysis and Display System)

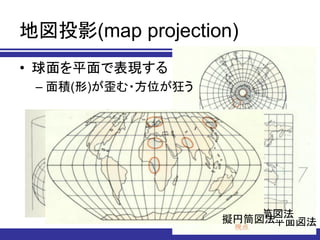

4. 平面図法
地図投影(map projection)
• 球面を平面で表現する
– 面積(形)が歪む・方位が狂う
円筒図法
擬円筒図法

5. 地球の本来の姿

6. 球面だから見えてくること?

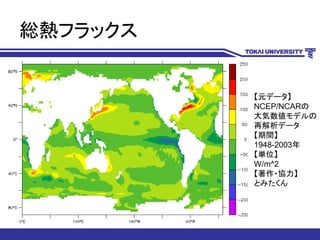

7. 総熱フラックス
【元データ】
NCEP/NCARの
大気数値モデルの
再解析データ
【期間】
1948-2003年
【単位】
W/m^2
【著作・協力】
とみたくん

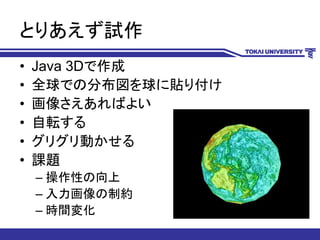

8. とりあえず試作
• Java 3Dで作成
• 全球での分布図を球に貼り付け
• 画像さえあればよい
• 自転する
• グリグリ動かせる
• 課題
– 操作性の向上
– 入力画像の制約
– 時間変化

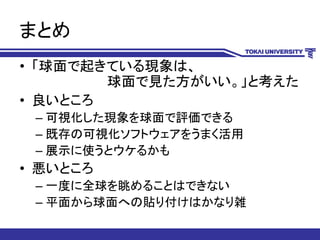

9. まとめ
• 「球面で起きている現象は、
球面で見た方がいい。」と考えた
• 良いところ
– 可視化した現象を球面で評価できる
– 既存の可視化ソフトウェアをうまく活用
– 展示に使うとウケるかも
• 悪いところ
– 一度に全球を眺めることはできない
– 平面から球面への貼り付けはかなり雑
