Малювання геометричних фігур

1. Малювання геометричних
фігур в мові
програмування Паскаль

2. Таблиця кольорів
Код кольору Назва
кольору
0 чорний
1 синій
2 зелений
3 бірюзовий
4 червоний
5 бузковий
6 коричневий
7 світло сірий
Код кольору Назва кольору
8 темно сірий
9 блакитний
10 світло зелений
11 світло
бірюзовий
12 світло
червоний
13 світло бузковий
14 жовтий
15 білий

3. Програма ініціалізації графічного
режиму:
uses Graph, Crt;
procedure Init;
var gr, gm: integer;
begin
gr:=0;
InitGraph(gr, gm, ’’);
if GraphResult<>grOk
then Halt(1)
end;

4. Процедури і функції зображення
геометричних фігур:
1. Line(x1,y1,x2,y2) –
відрізок від точки (х1,у1)
до точки (х2,у2);
2. LineTo(x,y) –
відрізок від поточної точки
до точки (х,у);
(x,y)

5. Процедури і функції зображення геометричних
фігур:
3. Rectangle(x1,y1,x2,y2) –
прямокутник,
де (х1,у1) – координати
лівої верхньої вершини,
(х2,у2) – координати
правої нижньої вершини;
4. Bar(x1,y1,x2,y2) –
зафарбований прямокутник
поточним стилем,
де (х1,у1) – координати
лівої верхньої вершини,
(х2,у2) – координати
правої нижньої вершини;

6. Процедури і функції зображення геометричних
фігур:
5. Circle(x,y,r) –
коло з центром
в точці (х,у) і радіусом r;
6. Ellipse(x,y,φ1,φ2,r1,r2) -
еліптична дуга,
де (х,у) – координати центра,
φ1 – початковий кут,
φ2 – кінцевий кут,
r1 – горизонтальний радіус,
r2 – вертикальний радіус;

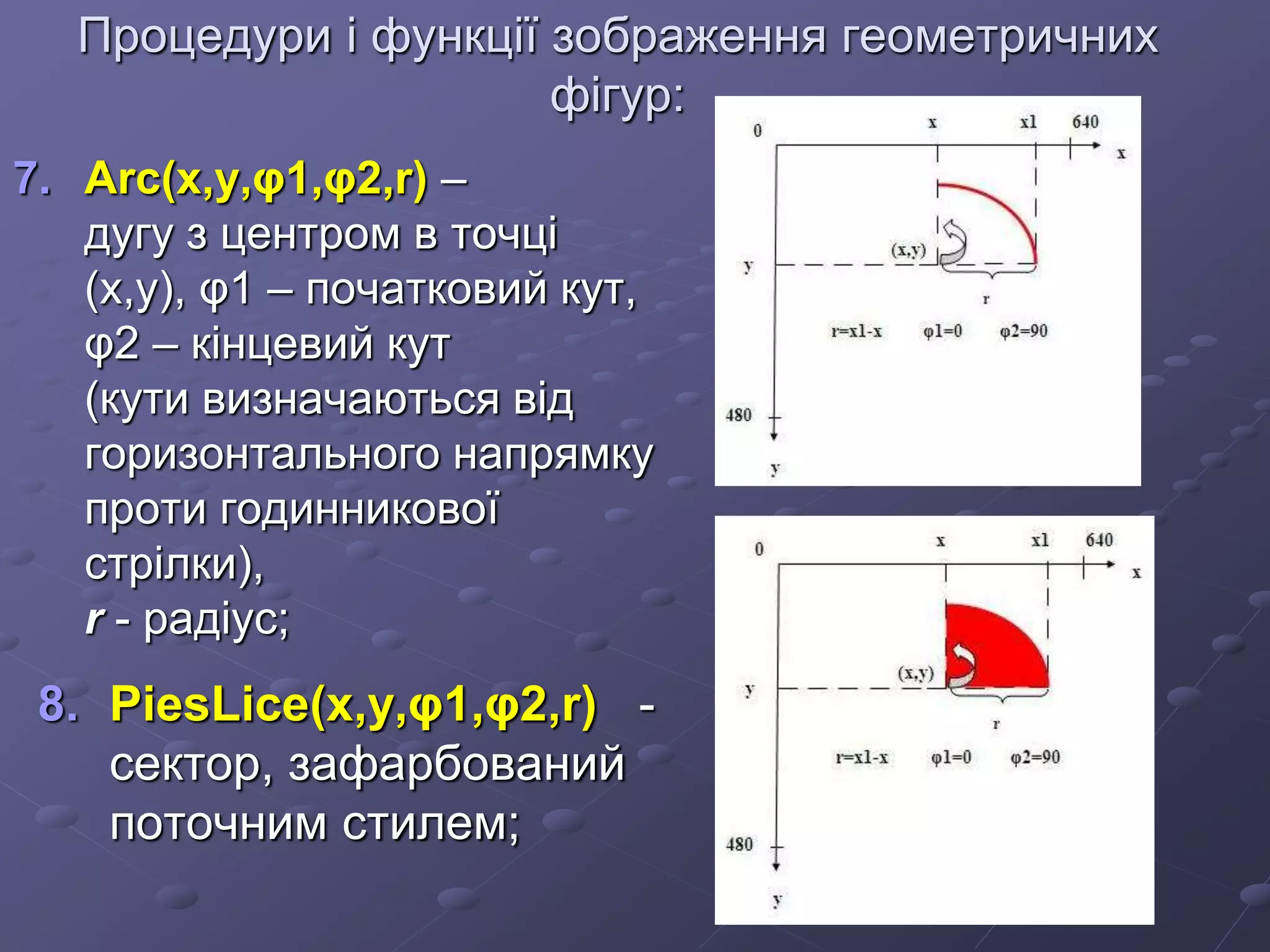

7. Процедури і функції зображення геометричних
фігур:
7. Arc(x,y,φ1,φ2,r) –
дугу з центром в точці
(х,у), φ1 – початковий кут,
φ2 – кінцевий кут
(кути визначаються від
горизонтального напрямку
проти годинникової
стрілки),
r - радіус;
8. PiesLice(x,y,φ1,φ2,r) -
сектор, зафарбований
поточним стилем;

8. Процедури і функції зображення геометричних
фігур:
9. SetColor(код кольору) - встановлює колір тону;
10. SetBkColor(код кольору) - встановлює колір фону;
11. FloodFill(x,y, код кольору межі) - зафарбовує
замкнену область поточним кольором фону,
(х,у) – координати всередині замкненої області;

9. Процедури і функції зображення геометричних
фігур:
12. SetFillStyle(n,k) - встановлює вид і колір фарбування,
де k – код кольору фарбування,
n=1 – суцільне штрихування,
n=2 – штрих лініями (----),
n=3 – (////),
n=4 – товстими ////,
n=5 – товстими ,
n=6 (),
n=7 – (++++),
n=8 – (****),
n=9- прямокутниками,
n=10 – (……),
n=1 – (частими ……).

10. Процедури і функції зображення геометричних
фігур:
13. MoveTo(x,y) - переміщення курсора в точку з
координатами (х,у);
14. PutPixel(x,y,код кольору) - ставить точку з
координатами (х,у) поточним кольором.

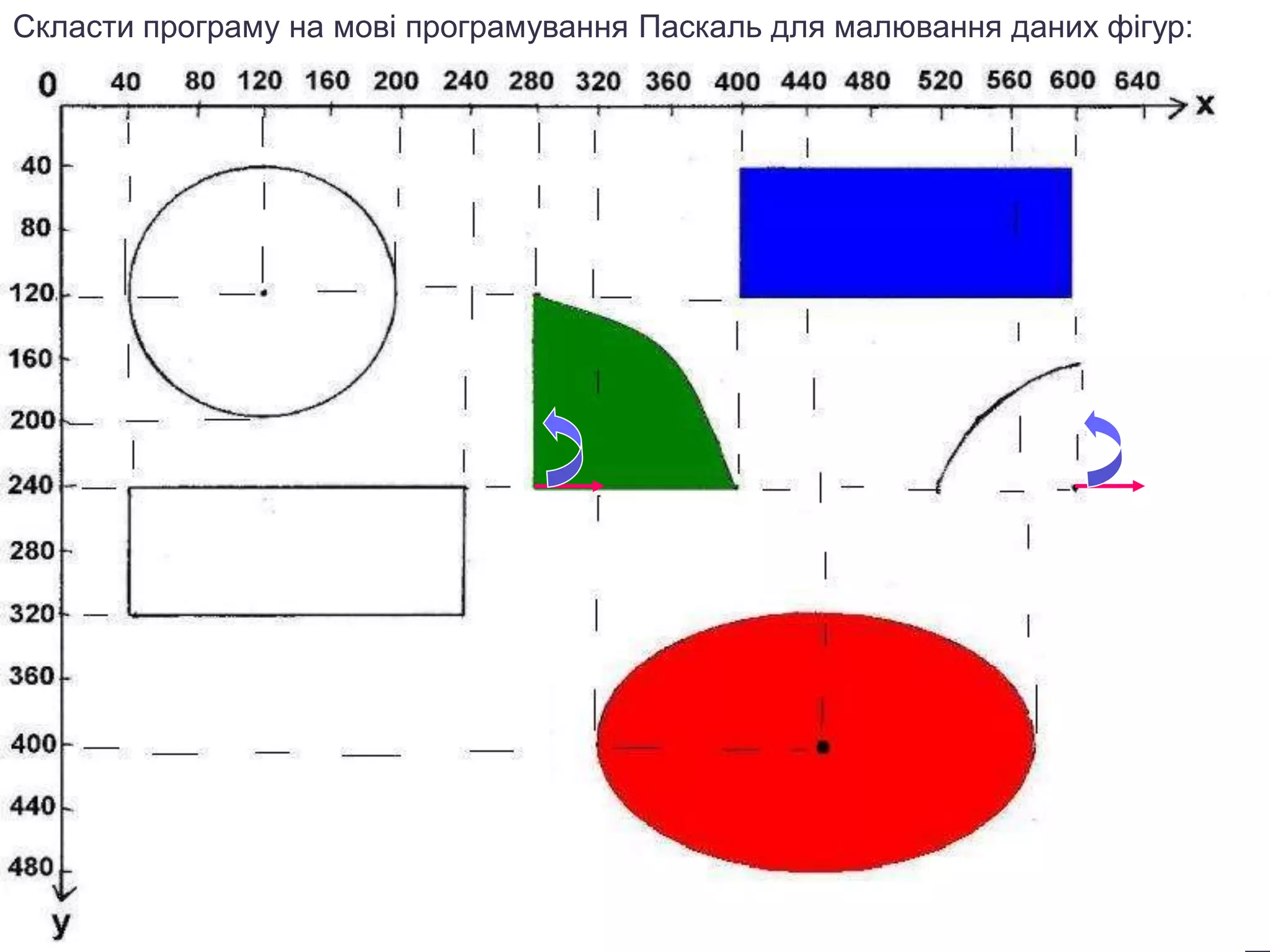

11. Скласти програму на мові програмування Паскаль для малювання даних фігур:

12. Програма:
