1. IP хаягийн чиглэлийг тодорхойлогч
Introducing Routing-Чиглүүлэгчийг
оруулах
Lecture 12

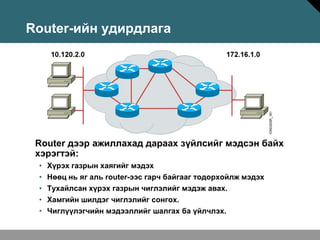

2. Router-ийн удирдлага
Router дээр ажиллахад дараах зүйлсийг мэдсэн байх
хэрэгтэй:
• Хүрэх газрын хаягийг мэдэх
• Нөөц нь яг аль router-ээс гарч байгааг тодорхойлж мэдэх
• Тухайлсан хүрэх газрын чиглэлийг мэдэж авах.
• Хамгийн шилдэг чиглэлийг сонгох.
• Чиглүүлэгчийн мэдээллийг шалгах ба үйлчлэх.

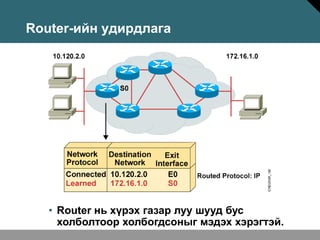

3. Router-ийн удирдлага
• Router нь хүрэх газар луу шууд бус
холболтоор холбогдсоныг мэдэх хэрэгтэй.

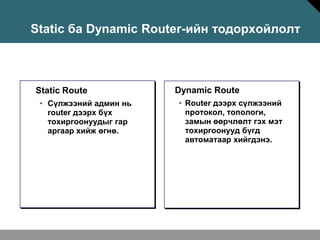

4. Static ба Dynamic Router-ийн тодорхойлолт
Static Route Dynamic Route
• Сүлжээний админ нь • Router дээрх сүлжээний
router дээрх бүх протокол, топологи,
тохиргоонуудыг гар замын өөрчлөлт гэх мэт
аргаар хийж өгнө. тохиргоонууд бүгд
автоматаар хийгдэнэ.

5. Static Routes
• Нэг чиглэлийн static шугам тохиргоо хийх ба
дэд сүлжээнд харилцаа холбоо гарахыг
зөвшөөрнө.

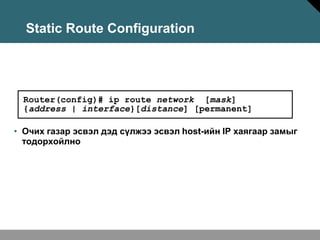

6. Static Route Configuration
Router(config)# ip route network [mask]
{address | interface}[distance] [permanent]
• Очих газар эсвэл дэд сүлжээ эсвэл host-ийн IP хаягаар замыг
тодорхойлно

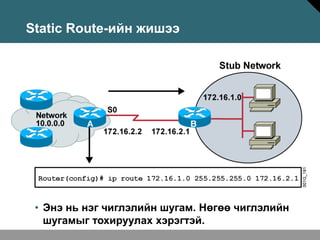

7. Static Route-ийн жишээ
• Энэ нь нэг чиглэлийн шугам. Нөгөө чиглэлийн
шугамыг тохируулах хэрэгтэй.

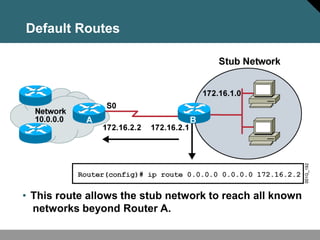

8. Default Routes
• This route allows the stub network to reach all known
networks beyond Router A.

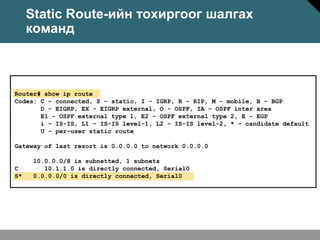

9. Static Route-ийн тохиргоог шалгах
команд
Router# show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route
Gateway of last resort is 0.0.0.0 to network 0.0.0.0
10.0.0.0/8 is subnetted, 1 subnets
C 10.1.1.0 is directly connected, Serial0
S* 0.0.0.0/0 is directly connected, Serial0

10. Routing Protocol гэж юу вэ?
• Routing protocol-ийг router
хооронд замыг тодорхойлох
ба чиглүүлэх хүснэгтийг
хэрэглэхэд ашиглана.
• Зам нь тодорхойлогдсны
дараа router нь routed
protocol-ийг чиглүүлнэ.

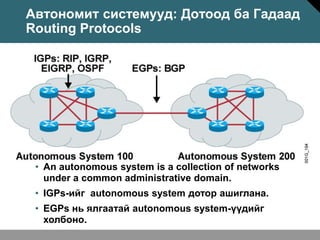

11. Автономит системууд: Дотоод ба Гадаад
Routing Protocols
• An autonomous system is a collection of networks
under a common administrative domain.
• IGPs-ийг autonomous system дотор ашиглана.
• EGPs нь ялгаатай autonomous system-үүдийг
холбоно.

12. Routing Protocol-уудын бүлэг

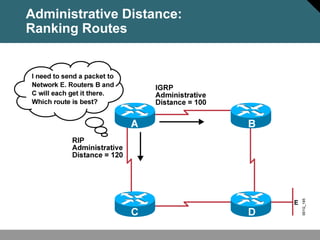

13. Administrative Distance:
Ranking Routes

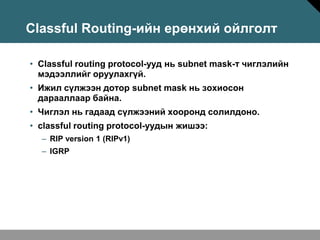

14. Classful Routing-ийн ерөнхий ойлголт
• Classful routing protocol-ууд нь subnet mask-т чиглэлийн
мэдээллийг оруулахгүй.
• Ижил сүлжээн дотор subnet mask нь зохиосон
дарааллаар байна.
• Чиглэл нь гадаад сүлжээний хооронд солилдоно.
• classful routing protocol-уудын жишээ:
– RIP version 1 (RIPv1)
– IGRP

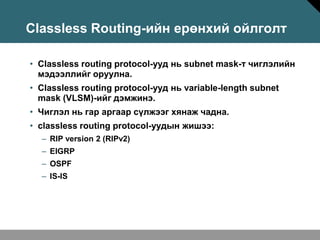

15. Classless Routing-ийн ерөнхий ойлголт
• Classless routing protocol-ууд нь subnet mask-т чиглэлийн
мэдээллийг оруулна.
• Classless routing protocol-ууд нь variable-length subnet
mask (VLSM)-ийг дэмжинэ.
• Чиглэл нь гар аргаар сүлжээг хянаж чадна.
• classless routing protocol-уудын жишээ:
– RIP version 2 (RIPv2)
– EIGRP
– OSPF
– IS-IS

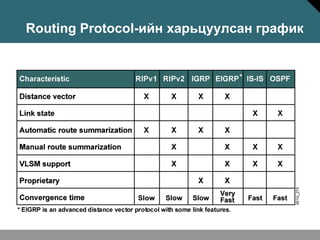

16. Routing Protocol-ийн харьцуулсан график

17. ip classless Command-ийн хэрэглээ

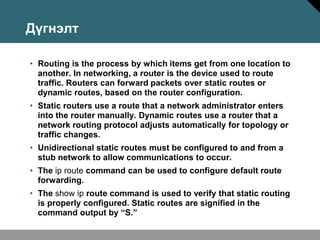

18. Дүгнэлт
• Routing is the process by which items get from one location to
another. In networking, a router is the device used to route
traffic. Routers can forward packets over static routes or
dynamic routes, based on the router configuration.
• Static routers use a route that a network administrator enters
into the router manually. Dynamic routes use a router that a
network routing protocol adjusts automatically for topology or
traffic changes.
• Unidirectional static routes must be configured to and from a
stub network to allow communications to occur.
• The ip route command can be used to configure default route
forwarding.
• The show ip route command is used to verify that static routing
is properly configured. Static routes are signified in the
command output by “S.”

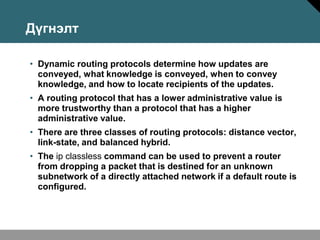

19. Дүгнэлт
• Dynamic routing protocols determine how updates are
conveyed, what knowledge is conveyed, when to convey
knowledge, and how to locate recipients of the updates.
• A routing protocol that has a lower administrative value is
more trustworthy than a protocol that has a higher
administrative value.
• There are three classes of routing protocols: distance vector,
link-state, and balanced hybrid.
• The ip classless command can be used to prevent a router
from dropping a packet that is destined for an unknown
subnetwork of a directly attached network if a default route is
configured.
