Dokumen ini menjelaskan cara membina dan menganalisis carta pita untuk pergerakan objek seperti kereta kawalan jauh. Ia memberikan formula untuk mengira jarak, halaju purata, pecutan, dan nyah pecutan objek berdasarkan data yang diperoleh dari eksperimen. Beberapa latihan juga disertakan untuk menguji pemahaman konsep pergerakan dan pengiraan fizik.

1. Author : Khairi

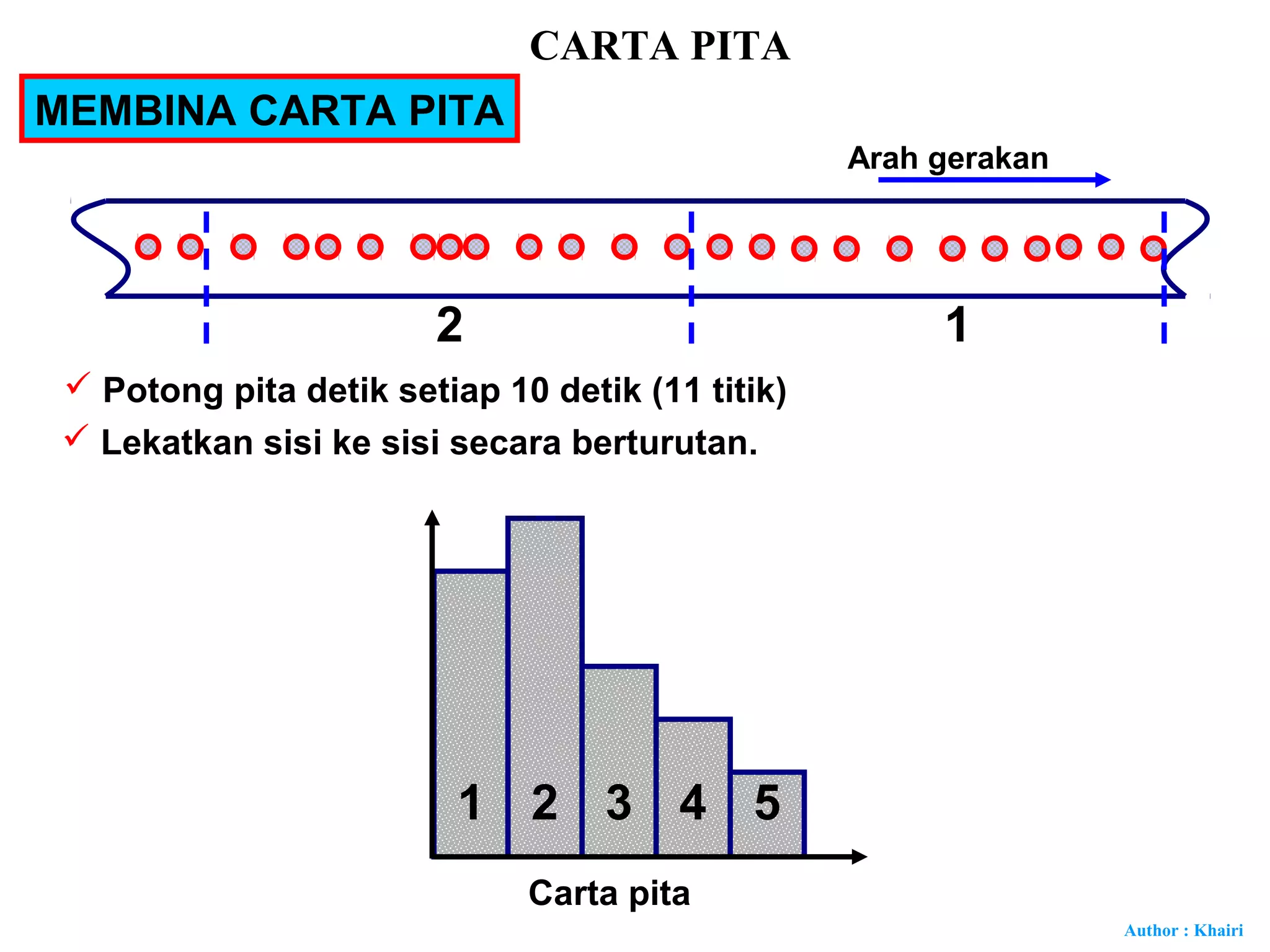

CARTA PITA
MEMBINA CARTA PITA
Arah gerakan
 Potong pita detik setiap 10 detik (11 titik)
12
 Lekatkan sisi ke sisi secara berturutan.
1 2 3 4 5
Carta pita

2. Author : Khairi

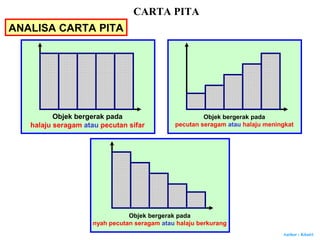

ANALISA CARTA PITA
Objek bergerak pada
halaju seragam atau pecutan sifar
Objek bergerak pada
pecutan seragam atau halaju meningkat
Objek bergerak pada
nyah pecutan seragam atau halaju berkurang
CARTA PITA

3. Author : Khairi

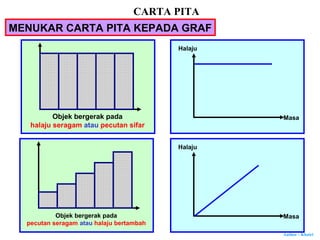

MENUKAR CARTA PITA KEPADA GRAF
Objek bergerak pada
halaju seragam atau pecutan sifar
Objek bergerak pada
pecutan seragam atau halaju bertambah
Halaju
Masa
Halaju
Masa
CARTA PITA

4. Author : Khairi
CONTOH

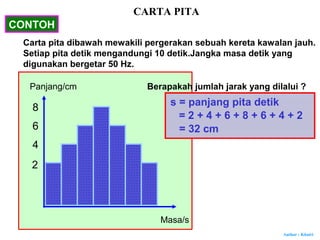

Carta pita dibawah mewakili pergerakan sebuah kereta kawalan jauh.
Setiap pita detik mengandungi 10 detik.Jangka masa detik yang
digunakan bergetar 50 Hz.
Panjang/cm
Masa/s
2
4
6
8
Berapakah jumlah jarak yang dilalui ?
s = panjang pita detik
= 2 + 4 + 6 + 8 + 6 + 4 + 2
= 32 cm
CARTA PITA

5. Author : Khairi
Berapakah halaju purata kereta ?
v = sesaran
= 32 cm
Masa 10 detik = 1/50 x 10
= 0.2 s
Masa = 0.2 x 7
= 1.4 s
= 32 cm = 22.86 cm s-1
CONTOH
Panjang/cm
Masa/s
2
4
6
8
masa
t
1.4 s
CARTA PITA
Carta pita dibawah mewakili pergerakan sebuah kereta kawalan jauh.
Setiap pita detik mengandungi 10 detik.Jangka masa detik yang
digunakan bergetar 50 Hz.

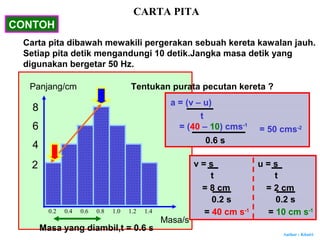

6. Author : Khairi
Panjang/cm
Masa/s
2
4
6
8
Tentukan purata pecutan kereta ?
a = (v – u)
0.2 0.4 0.6 0.8 1.0 1.2 1.4
v = s
= 8 cm
= 40 cm s-1
Masa yang diambil,t = 0.6 s
= (40 – 10) cms-1
= 50 cms-2
t
t
0.2 s
0.6 s
u = s
= 2 cm
= 10 cm s-1
t
0.2 s
CARTA PITA
CONTOH
Carta pita dibawah mewakili pergerakan sebuah kereta kawalan jauh.
Setiap pita detik mengandungi 10 detik.Jangka masa detik yang
digunakan bergetar 50 Hz.

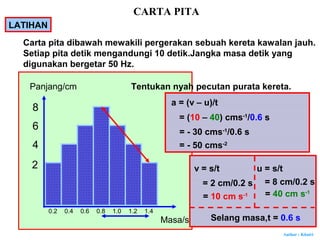

7. Author : Khairi
LATIHAN
Tentukan nyah pecutan purata kereta.
a = (v – u)/t
v = s/t
= 2 cm/0.2 s
= 10 cm s-1
u = s/t
= 8 cm/0.2 s
= 40 cm s-1
Selang masa,t = 0.6 s
= (10 – 40) cms-1
/0.6 s
= - 30 cms-1
/0.6 s
= - 50 cms-2
Panjang/cm
Masa/s
2
4
6
8
0.2 0.4 0.6 0.8 1.0 1.2 1.4
CARTA PITA
Carta pita dibawah mewakili pergerakan sebuah kereta kawalan jauh.
Setiap pita detik mengandungi 10 detik.Jangka masa detik yang
digunakan bergetar 50 Hz.

8. Author : Khairi

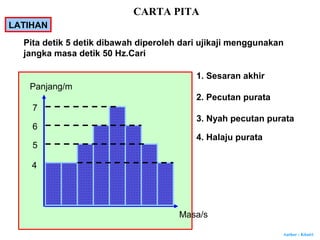

Pita detik 5 detik dibawah diperoleh dari ujikaji menggunakan
jangka masa detik 50 Hz.Cari
Panjang/m
Masa/s
4
5
6
7
1. Sesaran akhir
2. Pecutan purata
3. Nyah pecutan purata
4. Halaju purata
LATIHAN
CARTA PITA

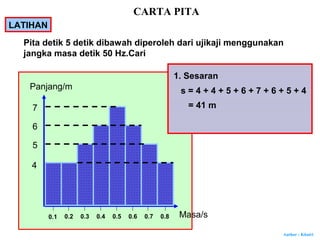

9. Author : Khairi
1. Sesaran
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
s = 4 + 4 + 5 + 6 + 7 + 6 + 5 + 4
= 41 m
LATIHAN
Panjang/m
Masa/s
4
5
6
7
CARTA PITA
Pita detik 5 detik dibawah diperoleh dari ujikaji menggunakan
jangka masa detik 50 Hz.Cari

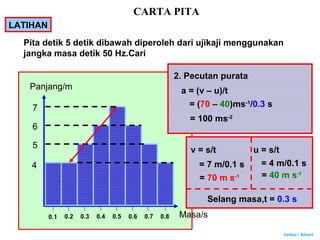

10. Author : Khairi
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
Panjang/m
Masa/s
4
5
6
7
2. Pecutan purata
a = (v – u)/t
= (70 – 40)ms-1
/0.3 s
= 100 ms-2
v = s/t
= 7 m/0.1 s
= 70 m s-1
u = s/t
= 4 m/0.1 s
= 40 m s-1
Selang masa,t = 0.3 s
CARTA PITA
LATIHAN
Pita detik 5 detik dibawah diperoleh dari ujikaji menggunakan
jangka masa detik 50 Hz.Cari

11. Author : Khairi
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
Panjang/m
Masa/s
4
5
6
7
a = (v – u)/t
= (40 – 70)ms-1
/0.3 s
= - 100 ms-2
v = s/t
= 4 m/0.1 s
= 40 m s-1
u = s/t
= 7 m/0.1 s
= 70 m s-1
Selang masa,t = 0.3 s
3. Nyah pecutan purata
CARTA PITA
LATIHAN
Pita detik 5 detik dibawah diperoleh dari ujikaji menggunakan
jangka masa detik 50 Hz.Cari

12. Author : Khairi
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
Panjang/m
Masa/s
4
5
6
7

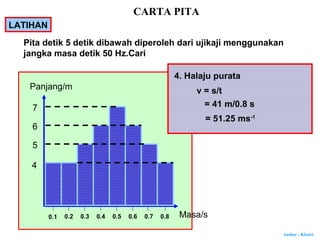

4. Halaju purata
v = s/t
= 41 m/0.8 s
= 51.25 ms-1
CARTA PITA
LATIHAN
Pita detik 5 detik dibawah diperoleh dari ujikaji menggunakan
jangka masa detik 50 Hz.Cari

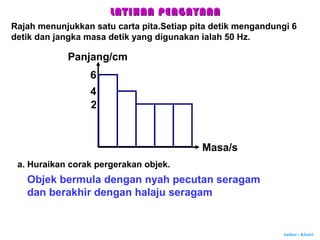

13. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Panjang/cm
Masa/s
Rajah menunjukkan satu carta pita.Setiap pita detik mengandungi 6
detik dan jangka masa detik yang digunakan ialah 50 Hz.
a. Huraikan corak pergerakan objek.
Objek bermula dengan nyah pecutan seragam
dan berakhir dengan halaju seragam
6
4
2

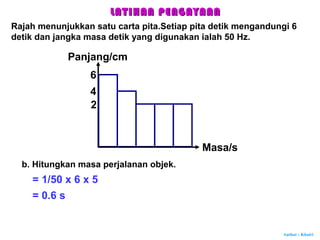

14. Author : Khairi
Panjang/cm
Masa/s
b. Hitungkan masa perjalanan objek.
= 1/50 x 6 x 5
= 0.6 s
6
4
2
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan satu carta pita.Setiap pita detik mengandungi 6
detik dan jangka masa detik yang digunakan ialah 50 Hz.

15. Author : Khairi
Panjang/cm
Masa/s

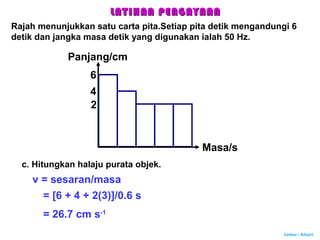

c. Hitungkan halaju purata objek.
v = sesaran/masa
= [6 + 4 + 2(3)]/0.6 s
6
4
2
= 26.7 cm s-1
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan satu carta pita.Setiap pita detik mengandungi 6
detik dan jangka masa detik yang digunakan ialah 50 Hz.

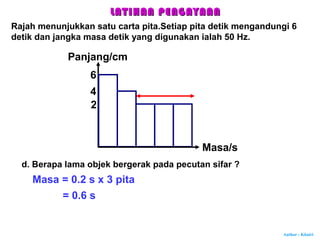

16. Author : Khairi
Panjang/cm
Masa/s
d. Berapa lama objek bergerak pada pecutan sifar ?
Masa = 0.2 s x 3 pita
= 0.6 s
6
4
2
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan satu carta pita.Setiap pita detik mengandungi 6
detik dan jangka masa detik yang digunakan ialah 50 Hz.

17. Author : Khairi

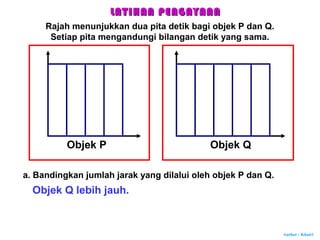

Rajah menunjukkan dua pita detik bagi objek P dan Q.
Setiap pita mengandungi bilangan detik yang sama.
Objek P Objek Q
a. Bandingkan jumlah jarak yang dilalui oleh objek P dan Q.
Objek Q lebih jauh.
LATIHAN PENGAYAANLATIHAN PENGAYAAN

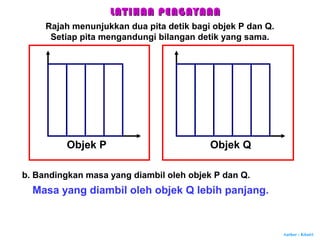

18. Author : Khairi
Objek P Objek Q
b. Bandingkan masa yang diambil oleh objek P dan Q.
Masa yang diambil oleh objek Q lebih panjang.
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan dua pita detik bagi objek P dan Q.
Setiap pita mengandungi bilangan detik yang sama.

19. Author : Khairi
Objek P Objek Q

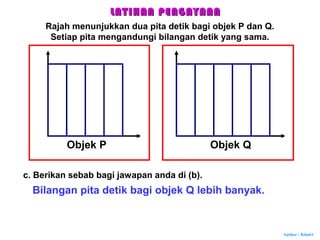

c. Berikan sebab bagi jawapan anda di (b).
Bilangan pita detik bagi objek Q lebih banyak.
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan dua pita detik bagi objek P dan Q.
Setiap pita mengandungi bilangan detik yang sama.

20. Author : Khairi

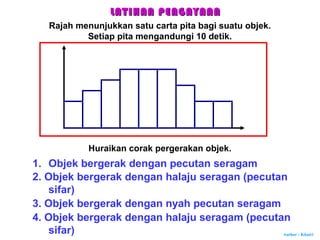

Rajah menunjukkan satu carta pita bagi suatu objek.
Setiap pita mengandungi 10 detik.
Huraikan corak pergerakan objek.
1. Objek bergerak dengan pecutan seragam
2. Objek bergerak dengan halaju seragan (pecutan
sifar)
3. Objek bergerak dengan nyah pecutan seragam
4. Objek bergerak dengan halaju seragam (pecutan
sifar)
LATIHAN PENGAYAANLATIHAN PENGAYAAN
