Cisco ACI と vSphere / Hyper-V

1. Cisco ACI と
vSphere / Hyper-V
Takao Setaka
Consulting Systems Engineer
Solutions Systems Engineering
Cisco Systems
* 本資料に記載の各社社名、製品名は、各社の商標または登録商標です。

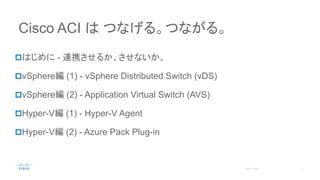

2. はじめに - 連携させるか、させないか。
vSphere編 (1) - vSphere Distributed Switch (vDS)
vSphere編 (2) - Application Virtual Switch (AVS)
Hyper-V編 (1) - Hyper-V Agent
Hyper-V編 (2) - Azure Pack Plug-in
Cisco ACI は つなげる。つながる。

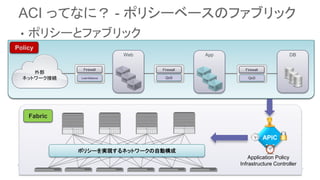

3. ACI ってなに？ - ポリシーベースのファブリック
• ポリシーとファブリック
DNSAD
Outside
Connectivity
FirewallFirewall
Policy
ポリシーを実現するネットワークの自動構成
Application Policy
Infrastructure Controller
APIC
Fabric
App DBWeb
外部
ネットワーク接続
Firewall
QoS
Firewall
QoS
Firewall
Load Balance
Policy

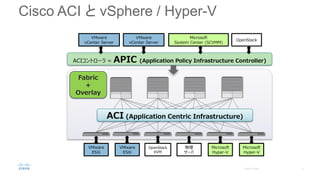

4. Cisco ACI と vSphere / Hyper-V
ACI (Application Centric Infrastructure)
Fabric
+
Overlay
ACIコントローラ = APIC (Application Policy Infrastructure Controller)
VMware
ESXi
VMware
ESXi
OpenStack
KVM
物理
サーバ
Microsoft
Hyper-V
Microsoft
Hyper-V
VMware
vCenter Server
Microsoft
System Center (SCVMM)
VMware
vCenter Server
OpenStack

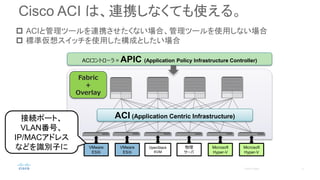

5. Cisco ACI は、連携しなくても使える。
ACI (Application Centric Infrastructure)
Fabric
+
Overlay
ACIコントローラ = APIC (Application Policy Infrastructure Controller)
VMware
ESXi
VMware
ESXi
OpenStack
KVM
物理
サーバ
Microsoft
Hyper-V
Microsoft
Hyper-V
接続ポート、
VLAN番号、
IP/MACアドレス
などを識別子に
 ACIと管理ツールを連携させたくない場合、管理ツールを使用しない場合
 標準仮想スイッチを使用した構成としたい場合

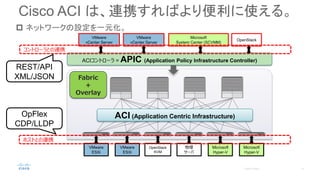

6. Cisco ACI は、連携すればより便利に使える。
ACI (Application Centric Infrastructure)
Fabric
+
Overlay
ACIコントローラ = APIC (Application Policy Infrastructure Controller)
VMware
ESXi
VMware
ESXi
OpenStack
KVM
物理
サーバ
Microsoft
Hyper-V
Microsoft
Hyper-V
VMware
vCenter Server
Microsoft
System Center (SCVMM)
VMware
vCenter Server
OpenStack
コントローラとの連携
ホストとの連携
OpFlex
CDP/LLDP
REST/API
XML/JSON
 ネットワークの設定を一元化。

7. Cisco ACI と vSphere Distributed Switch (vDS)
 ネットワークの管理は、APICで行う
 仮想マシンのためのポート グループは、自動的に構成される
 複数のvCenter Serverがあっても、問題なし

8. Cisco ACI と Application Virtual Switch (AVS)
 VXLAN連携
 より柔軟な識別を可能に (仮想マシン名、ゲストOS種別、仮想アダプタなど)
 仮想スイッチもACIファブリックとして一元管理 (動的なポリシー管理)

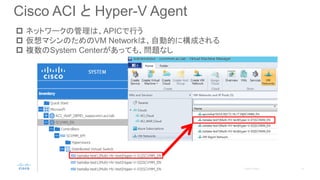

9. Cisco ACI と Hyper-V Agent
 ネットワークの管理は、APICで行う
 仮想マシンのためのVM Networkは、自動的に構成される
 複数のSystem Centerがあっても、問題なし

10. Cisco ACI と Azure Pack Plug-in
 Hyper-Vベースのプライベート クラウドでも ACI 連携を使用できる
 利用者ポータル画面を通じてエンド ユーザ自身でのセルフ サービス化

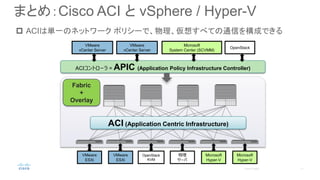

11. まとめ：Cisco ACI と vSphere / Hyper-V
 ACIは単一のネットワーク ポリシーで、物理、仮想すべての通信を構成できる
ACI (Application Centric Infrastructure)
Fabric
+
Overlay
ACIコントローラ = APIC (Application Policy Infrastructure Controller)
VMware
ESXi
VMware
ESXi
OpenStack
KVM
物理
サーバ
Microsoft
Hyper-V
Microsoft
Hyper-V
VMware
vCenter Server
Microsoft
System Center (SCVMM)
VMware
vCenter Server
OpenStack
