ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΠΡΩΤΟΥ ΚΕΦΑΛΑΙΟΥ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΟΙΚΟΔΟΜΙΚΗΣ ΤΗΣ Γ΄ΤΑΞΗΣ ΕΠΑΛ ΤΟΥ ΤΟΜΕΑ ΔΟΜΙΚΩΝ ΕΡΓΩΝ, ΔΟΜΗΜΕΝΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ

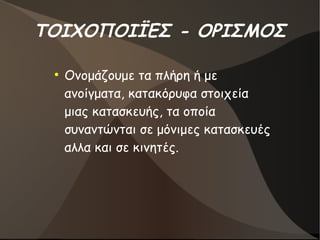

2. ΤΟΙΧΟΠΟΙΪΕΣ - ΟΡΙΣΜΟΣ
●
Ονομάζουμε τα πλήρη ή με
ανοίγματα, κατακόρυφα στοιχεία
μιας κατασκευής, τα οποία
συναντώνται σε μόνιμες κατασκευές
αλλα και σε κινητές.

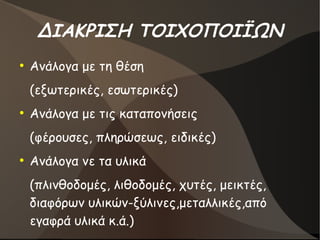

3. ΔΙΑΚΡΙΣΗ ΤΟΙΧΟΠΟΙΪΩΝ
●
Ανάλογα με τη θέση
(εξωτερικές, εσωτερικές)
●
Ανάλογα με τις καταπονήσεις
(φέρουσες, πληρώσεως, ειδικές)
●
Ανάλογα νε τα υλικά
(πλινθοδομές, λιθοδομές, χυτές, μεικτές,
διαφόρων υλικών-ξύλινες,μεταλλικές,από
εγαφρά υλικά κ.ά.)

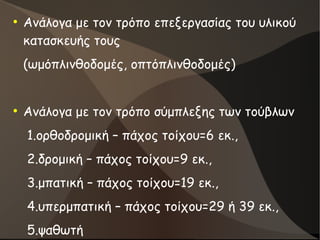

4. ●
Ανάλογα με τον τρόπο επεξεργασίας του υλικού
κατασκευής τους
(ωμόπλινθοδομές, οπτόπλινθοδομές)
●
Ανάλογα με τον τρόπο σύμπλεξης των τούβλων
1.ορθοδρομική – πάχος τοίχου=6 εκ.,
2.δρομική – πάχος τοίχου=9 εκ.,
3.μπατική – πάχος τοίχου=19 εκ.,
4.υπερμπατική – πάχος τοίχου=29 ή 39 εκ.,
5.ψαθωτή

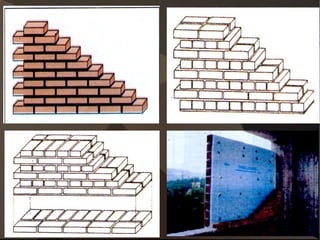

5.

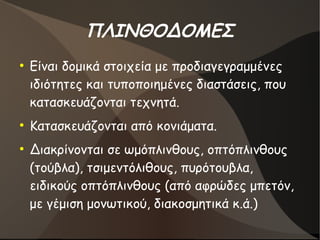

6. ΠΛΙΝΘΟΔΟΜΕΣ
●
Είναι δομικά στοιχεία με προδιαγεγραμμένες
ιδιότητες και τυποποιημένες διαστάσεις, που
κατασκευάζονται τεχνητά.
●
Κατασκευάζονται από κονιάματα.
●
Διακρίνονται σε ωμόπλινθους, οπτόπλινθους
(τούβλα), τσιμεντόλιθους, πυρότουβλα,
ειδικούς οπτόπλινθους (από αφρώδες μπετόν,
με γέμιση μονωτικού, διακοσμητικά κ.ά.)

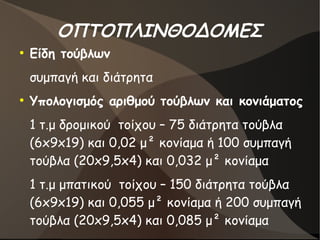

7. ΟΠΤΟΠΛΙΝΘΟΔΟΜΕΣ
●
Είδη τούβλων
συμπαγή και διάτρητα
●
Υπολογισμός αριθμού τούβλων και κονιάματος
1 τ.μ δρομικού τοίχου – 75 διάτρητα τούβλα
(6x9x19) και 0,02 μ² κονίαμα ή 100 συμπαγή
τούβλα (20x9,5x4) και 0,032 μ² κονίαμα
1 τ.μ μπατικού τοίχου – 150 διάτρητα τούβλα
(6x9x19) και 0,055 μ² κονίαμα ή 200 συμπαγή
τούβλα (20x9,5x4) και 0,085 μ² κονίαμα

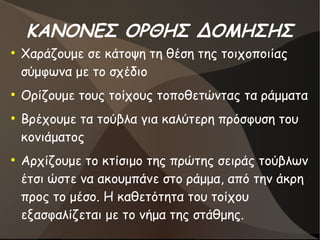

8. ΚΑΝΟΝΕΣ ΟΡΘΗΣ ΔΟΜΗΣΗΣ
●
Χαράζουμε σε κάτοψη τη θέση της τοιχοποιίας
σύμφωνα με το σχέδιο
●
Ορίζουμε τους τοίχους τοποθετώντας τα ράμματα
●
Βρέχουμε τα τούβλα για καλύτερη πρόσφυση του
κονιάματος
●
Αρχίζουμε το κτίσιμο της πρώτης σειράς τούβλων
έτσι ώστε να ακουμπάνε στο ράμμα, από την άκρη
προς το μέσο. Η καθετότητα του τοίχου
εξασφαλίζεται με το νήμα της στάθμης.

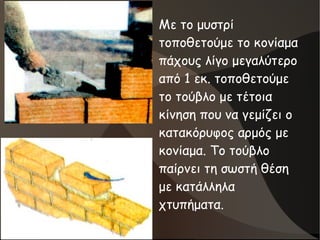

9. ●
Με το μυστρί
τοποθετούμε το κονίαμα
πάχους λίγο μεγαλύτερο
από 1 εκ. τοποθετούμε
το τούβλο με τέτοια
κίνηση που να γεμίζει ο
κατακόρυφος αρμός με
κονίαμα. Το τούβλο
παίρνει τη σωστή θέση
με κατάλληλα
χτυπήματα.
10. ●

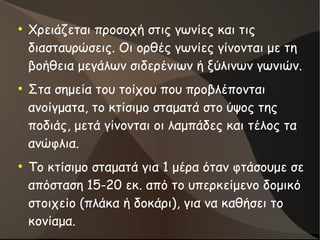

Χρειάζεται προσοχή στις γωνίες και τις
διασταυρώσεις. Οι ορθές γωνίες γίνονται με τη
βοήθεια μεγάλων σιδερένιων ή ξύλινων γωνιών.
●
Στα σημεία του τοίχου που προβλέπονται
ανοίγματα, το κτίσιμο σταματά στο ύψος της
ποδιάς, μετά γίνονται οι λαμπάδες και τέλος τα
ανώφλια.
●
Το κτίσιμο σταματά για 1 μέρα όταν φτάσουμε σε
απόσταση 15-20 εκ. από το υπερκείμενο δομικό
στοιχείο (πλάκα ή δοκάρι), για να καθήσει το
κονίαμα.

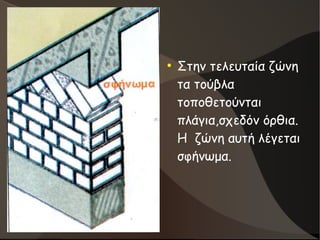

12. ●
Διάζωμα είναι η
ενιαία και συμπαγής
ζώνη ενίσχυσης μιας
τοιχοποιίας με
διαφορετικό υλικό,
ύψους περίπου 15 εκ.
στα ανοίγματα
τοποθετείται στο
πάνω ή/και στο κάτω
μέρος.

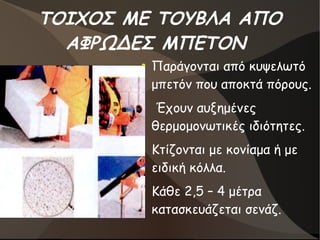

13. ΤΟΙΧΟΣ ΜΕ ΤΟΥΒΛΑ ΑΠΟ
ΑΦΡΩΔΕΣ ΜΠΕΤΟΝ
●
Παράγονται από κυψελωτό
μπετόν που αποκτά πόρους.
●
Έχουν αυξημένες
θερμομονωτικές ιδιότητες.
●
Κτίζονται με κονίαμα ή με
ειδική κόλλα.
●
Κάθε 2,5 – 4 μέτρα
κατασκευάζεται σενάζ.

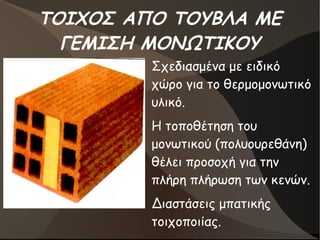

14. ΤΟΙΧΟΣ ΑΠΟ ΤΟΥΒΛΑ ΜΕ
ΓΕΜΙΣΗ ΜΟΝΩΤΙΚΟΥ
●
Σχεδιασμένα με ειδικό
χώρο για το θερμομονωτικό
υλικό.
●
Η τοποθέτηση του
μονωτικού (πολυουρεθάνη)
θέλει προσοχή για την
πλήρη πλήρωση των κενών.
●
Διαστάσεις μπατικής
τοιχοποιίας.

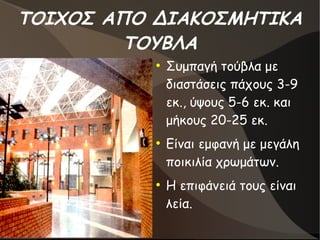

15. ΤΟΙΧΟΣ ΑΠΟ ΔΙΑΚΟΣΜΗΤΙΚΑ
ΤΟΥΒΛΑ
●
Συμπαγή τούβλα με
διαστάσεις πάχους 3-9
εκ., ύψους 5-6 εκ. και
μήκους 20-25 εκ.
●
Είναι εμφανή με μεγάλη
ποικιλία χρωμάτων.
●
Η επιφάνειά τους είναι
λεία.

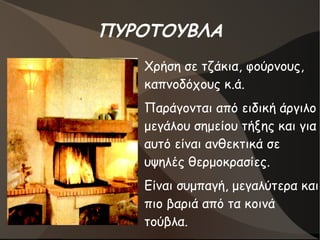

16. ΠΥΡΟΤΟΥΒΛΑ
●
Χρήση σε τζάκια, φούρνους,
καπνοδόχους κ.ά.
●
Παράγονται από ειδική άργιλο
μεγάλου σημείου τήξης και για
αυτό είναι ανθεκτικά σε
υψηλές θερμοκρασίες.
●
Είναι συμπαγή, μεγαλύτερα και
πιο βαριά από τα κοινά
τούβλα.

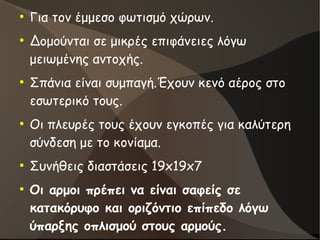

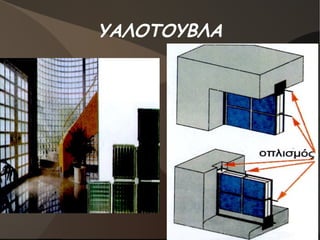

18. ●
Για τον έμμεσο φωτισμό χώρων.
●
Δομούνται σε μικρές επιφάνειες λόγω
μειωμένης αντοχής.
●
Σπάνια είναι συμπαγή.Έχουν κενό αέρος στο
εσωτερικό τους.
●
Οι πλευρές τους έχουν εγκοπές για καλύτερη
σύνδεση με το κονίαμα.
●
Συνήθεις διαστάσεις 19x19x7
●
Οι αρμοι πρέπει να είναι σαφείς σε
κατακόρυφο και οριζόντιο επίπεδο λόγω
ύπαρξης οπλισμού στους αρμούς.

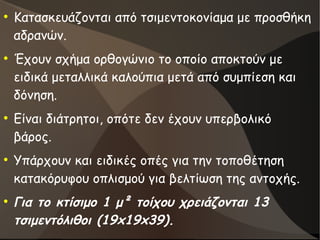

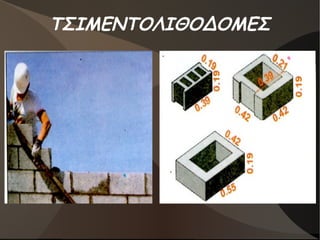

20. ●
Κατασκευάζονται από τσιμεντοκονίαμα με προσθήκη
αδρανών.
●
Έχουν σχήμα ορθογώνιο το οποίο αποκτούν με
ειδικά μεταλλικά καλούπια μετά από συμπίεση και
δόνηση.
●
Είναι διάτρητοι, οπότε δεν έχουν υπερβολικό
βάρος.
●
Υπάρχουν και ειδικές οπές για την τοποθέτηση
κατακόρυφου οπλισμού για βελτίωση της αντοχής.
●
Για το κτίσιμο 1 μ² τοίχου χρειάζονται 13
τσιμεντόλιθοι (19x19x39).
21.

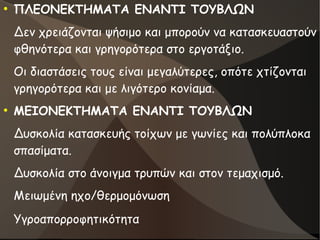

22. ●
ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΕΝΑΝΤΙ ΤΟΥΒΛΩΝ
Δεν χρειάζονται ψήσιμο και μπορούν να κατασκευαστούν
φθηνότερα και γρηγορότερα στο εργοτάξιο.
Οι διαστάσεις τους είναι μεγαλύτερες, οπότε χτίζονται
γρηγορότερα και με λιγότερο κονίαμα.
●
ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΕΝΑΝΤΙ ΤΟΥΒΛΩΝ
Δυσκολία κατασκευής τοίχων με γωνίες και πολύπλοκα
σπασίματα.
Δυσκολία στο άνοιγμα τρυπών και στον τεμαχισμό.
Μειωμένη ηχο/θερμομόνωση
Υγροαπορροφητικότητα

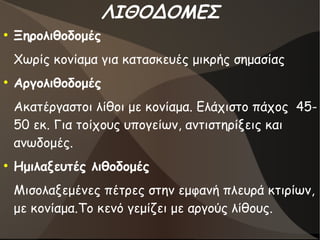

23. ΛΙΘΟΔΟΜΕΣ
●
Ξηρολιθοδομές
Χωρίς κονίαμα για κατασκευές μικρής σημασίας
●
Αργολιθοδομές
Ακατέργαστοι λίθοι με κονίαμα. Ελάχιστο πάχος 45-
50 εκ. Για τοίχους υπογείων, αντιστηρίξεις και
ανωδομές.
●
Ημιλαξευτές λιθοδομές
Μισολαξεμένες πέτρες στην εμφανή πλευρά κτιρίων,
με κονίαμα.Το κενό γεμίζει με αργούς λίθους.

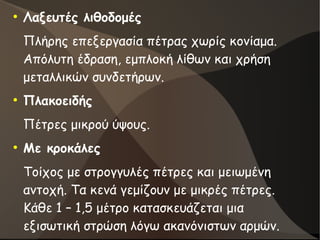

24. ●
Λαξευτές λιθοδομές
Πλήρης επεξεργασία πέτρας χωρίς κονίαμα.
Απόλυτη έδραση, εμπλοκή λίθων και χρήση
μεταλλικών συνδετήρων.
●
Πλακοειδής
Πέτρες μικρού ύψους.
●
Με κροκάλες
Τοίχος με στρογγυλές πέτρες και μειωμένη
αντοχή. Τα κενά γεμίζουν με μικρές πέτρες.
Κάθε 1 – 1,5 μέτρο κατασκευάζεται μια
εξισωτική στρώση λόγω ακανόνιστων αρμών.

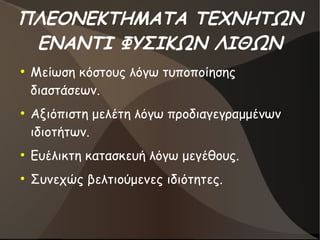

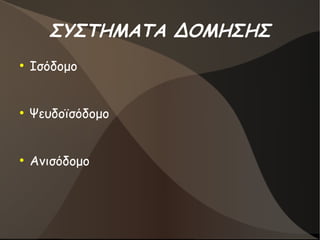

26. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΕΧΝΗΤΩΝ
ΕΝΑΝΤΙ ΦΥΣΙΚΩΝ ΛΙΘΩΝ
●
Μείωση κόστους λόγω τυποποίησης
διαστάσεων.
●
Αξιόπιστη μελέτη λόγω προδιαγεγραμμένων
ιδιοτήτων.
●
Ευέλικτη κατασκευή λόγω μεγέθους.
●
Συνεχώς βελτιούμενες ιδιότητες.

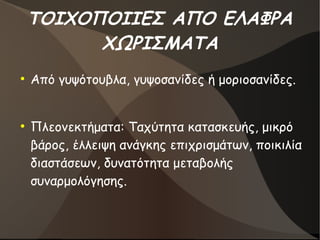

27. ΤΟΙΧΟΠΟΙΙΕΣ ΑΠΟ ΕΛΑΦΡΑ
ΧΩΡΙΣΜΑΤΑ
●
Από γυψότουβλα, γυψοσανίδες ή μοριοσανίδες.
●
Πλεονεκτήματα: Ταχύτητα κατασκευής, μικρό
βάρος, έλλειψη ανάγκης επιχρισμάτων, ποικιλία
διαστάσεων, δυνατότητα μεταβολής
συναρμολόγησης.

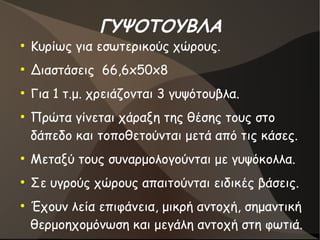

28. ΓΥΨΟΤΟΥΒΛΑ
●
Κυρίως για εσωτερικούς χώρους.
●
Διαστάσεις 66,6x50x8
●
Για 1 τ.μ. χρειάζονται 3 γυψότουβλα.
●
Πρώτα γίνεται χάραξη της θέσης τους στο
δάπεδο και τοποθετούνται μετά από τις κάσες.
●
Μεταξύ τους συναρμολογούνται με γυψόκολλα.
●
Σε υγρούς χώρους απαιτούνται ειδικές βάσεις.
●
Έχουν λεία επιφάνεια, μικρή αντοχή, σημαντική
θερμοηχομόνωση και μεγάλη αντοχή στη φωτιά.

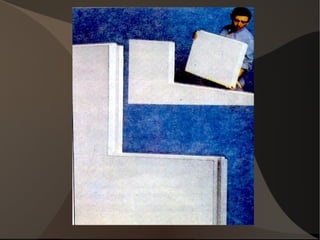

29.

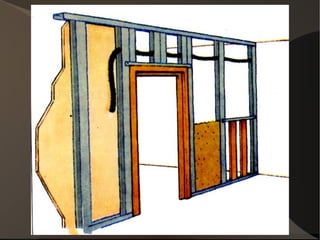

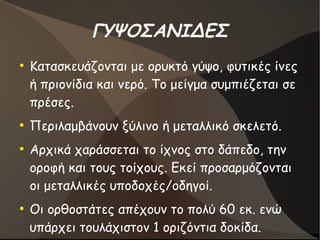

30. ΓΥΨΟΣΑΝΙΔΕΣ
●
Κατασκευάζονται με ορυκτό γύψο, φυτικές ίνες
ή πριονίδια και νερό. Το μείγμα συμπιέζεται σε
πρέσες.
●
Περιλαμβάνουν ξύλινο ή μεταλλικό σκελετό.
●
Αρχικά χαράσσεται το ίχνος στο δάπεδο, την
οροφή και τους τοίχους. Εκεί προσαρμόζονται
οι μεταλλικές υποδοχές/οδηγοί.
●
Οι ορθοστάτες απέχουν το πολύ 60 εκ. ενώ
υπάρχει τουλάχιστον 1 οριζόντια δοκίδα.
31. ●

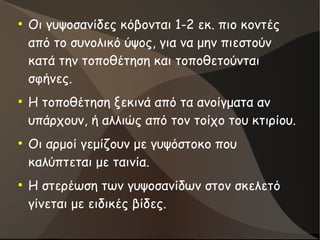

Οι γυψοσανίδες κόβονται 1-2 εκ. πιο κοντές
από το συνολικό ύψος, για να μην πιεστούν
κατά την τοποθέτηση και τοποθετούνται
σφήνες.
●
Η τοποθέτηση ξεκινά από τα ανοίγματα αν
υπάρχουν, ή αλλιώς από τον τοίχο του κτιρίου.
●
Οι αρμοί γεμίζουν με γυψόστοκο που
καλύπτεται με ταινία.
●
Η στερέωση των γυψοσανίδων στον σκελετό
γίνεται με ειδικές βίδες.
