Οικοδομική Γ ΕΠΑΛ, τομέας Σχεδιαστών Δομικών Εργων, κεφαλαιο 7, Επενδύσεις

1. ΕΠΕΝΔΥΣΕΙΣ
ΟΙΚΟΔΟΜΙΚΗ Γ’ ΕΠΑΛ
ΤΟΜΕΑΣ ΣΧΕΔΙΑΣΤΩΝ ΔΟΜΙΚΩΝ
ΕΡΓΩΝ
ΓΕΩΡΓΙΑ ΒΑΛΩΜΕΝΟΥ ΠΕ 12.02

2. Επένδυση τοίχου με πλακάκια
Προηγούμενη διαφάνεια:
επένδυση με πλακάκια από φελλό

4. Επένδυση τοίχου με τούβλα
Κυριάκος Κρόκος, Βυζαντινό Μουσείο Θεσσαλονίκης

5. Επένδυση τοίχου με πέτρα
Mario Botta, Κτίριο Εθνικής Τράπεζας στην οδό
Αιόλου, επένδυση με πωρόλιθο

6. Επένδυση τοίχου με κεραμικά πλακίδια

7. Επένδυση τοίχου με μεταλλικά φύλλα

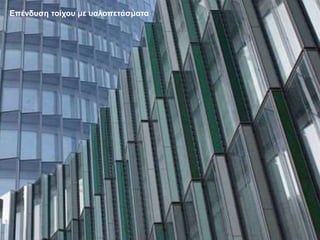

8. Επένδυση τοίχου με υαλοπετάσματα

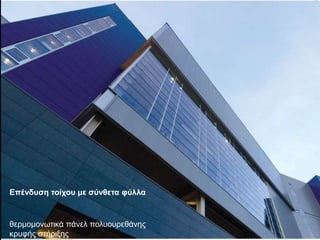

9. Επένδυση τοίχου με σύνθετα φύλλα
θερμομονωτικά πάνελ πολυουρεθάνης
κρυφής στήριξης

10. Επένδυση τοίχου με τεχνητούς λίθους (GRC)
Eθνικό Θέατρο, Νέα Σκηνή

11. Επένδυση τοίχου με ξύλινα πανέλα

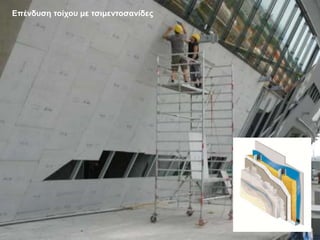

12. Επένδυση τοίχου με τσιμεντοσανίδες

13. Επένδυση τοίχου με εξωτερικά πανέλα θερμομόνωσης
https://www.youtube.com/watch?time_contin
ue=3&v=RI-mEJ59W9o

14. Τοποθέτηση πέτρας
https://www.youtube.com/watch?v=2sdV1WV
KL1w

15. Πλεονεκτήματα αεριζόμενης όψης :

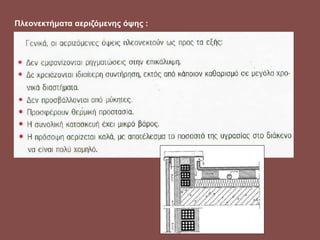

16. Πλεονεκτήματα αεριζόμενης όψης :

18. ΕΠΕΝΔΥΣΗ ΜΕ ΠΛΑΚΕΣ
Το μάρμαρο, λόγω της
σκληρότητάς του, της
ποικιλίας των χρωματισμών
του, της δυνατότητας
λείανσης και στίλβωσής
του, καθώς και της μεγάλης
ποικιλίας των τιμών του
που το κάνουν προσιτό σε
όλα τα είδη των
κατασκευών, είναι το πιο
διαδεδομένο υλικό που
μπορεί να επενδύσει
επιφάνειες

19. Επένδυση με πλάκες μαρμάρου:

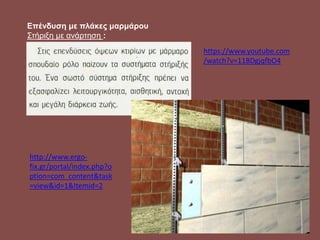

20. Επένδυση με πλάκες μαρμάρου
Στήριξη με ανάρτηση :
https://www.youtube.com
/watch?v=11BDgjqfbO4
http://www.ergo-
fix.gr/portal/index.php?o
ption=com_content&task
=view&id=1&Itemid=2

21. Το σύστημα
στήριξης των
μαρμάρινων
επενδύσεων με
μηχανικό τρόπο
πρέπει να είναι:
•Απλό
•Ανθεκτικό
•Ευέλικτο

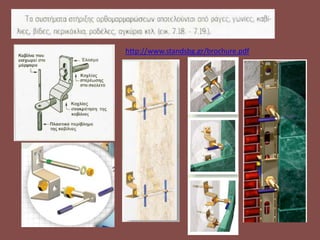

22. http://www.standsbg.gr/brochure.pdf

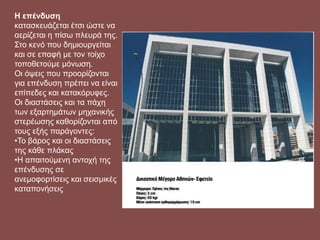

23. Η επένδυση
κατασκευάζεται έτσι ώστε να
αερίζεται η πίσω πλευρά της.
Στο κενό που δημιουργείται
και σε επαφή με τον τοίχο
τοποθετούμε μόνωση.
Οι όψεις που προορίζονται
για επένδυση πρέπει να είναι
επίπεδες και κατακόρυφες.
Οι διαστάσεις και τα πάχη
των εξαρτημάτων μηχανικής
στερέωσης καθορίζονται από
τους εξής παράγοντες:
•Το βάρος και οι διαστάσεις
της κάθε πλάκας
•Η απαιτούμενη αντοχή της
επένδυσης σε
ανεμοφορτίσεις και σεισμικές
καταπονήσεις

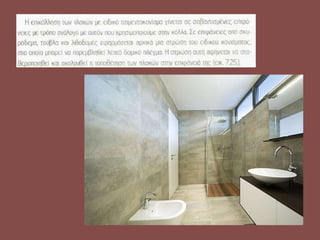

24. Επένδυση με πλάκες μαρμάρου
Στήριξη με επικόλληση :

27. ΓΥΑΛΙΝΕΣ ΟΨΕΙΣ (ΥΑΛΟΠΕΤΑΣΜΑΤΑ)

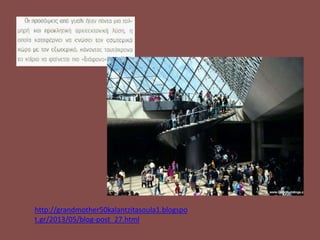

28. http://grandmother50kalantzitasoula1.blogspo
t.gr/2013/05/blog-post_27.html

29. https://www.glasscon.com/

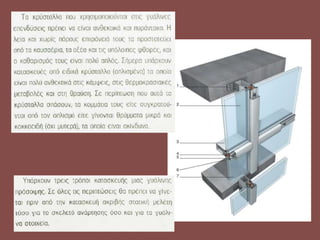

31. 1. Κλασική κατασκευή από γυαλί τοποθετημένο μέσα σε κάνναβο
μεταλλικών διατομών. Σ’ αυτήν την περίπτωση ο μεταλλικός σκελετός είναι
εμφανής από την πρόσοψη του κτιρίου και τα γυάλινα πανό στερεώνονται
μέσα στο σκελετό με την ίδια λογική που τοποθετούνται τα κουφώματα.
Μερικά από τα γυάλινα τμήματα της όψης είναι ανοιγόμενα.

32. 2. Κολλητή όψη. Για την κατασκευή αυτού του τύπου τα γυάλινα πανό
κολλούνται εξωτερικά πάνω σε πλαίσιο με τέτοιο τρόπο, ώστε το πλαίσιο να
μην είναι ορατό από την πρόσοψη
http://www.vasglass.gr/index.php?cPath=25_2
2_54

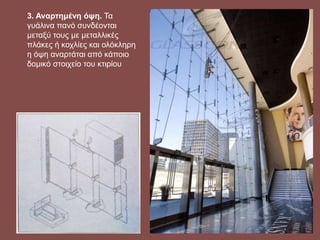

33. 3. Αναρτημένη όψη. Τα
γυάλινα πανό συνδέονται
μεταξύ τους με μεταλλικές
πλάκες ή κοχλίες και ολόκληρη
η όψη αναρτάται από κάποιο
δομικό στοιχείο του κτιρίου

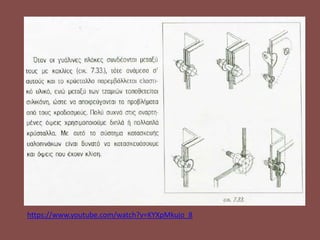

34. https://www.youtube.com/watch?v=KYXpMkujo_8

35. ΕΠΕΝΔΥΣΗ ΟΨΗΣ ΜΕ ΕΜΦΑΝΗ ΤΟΥΒΛΑ

38. 1. Εμφανές τούβλο.
2. Αγκύρια.
3. Συνδετικό τσιμεντοκονίαμα.
4. Ανοξείδωτο μεταλλικό πλέγμα.
5. Θερμομονωτική στρώση.
6. Οπτόπλινθοι.
7. Εσωτερικό επίχρισμα (π.χ.
ασβεστοτσιμεντοκονίαμα, πάχους
2,0 cm).
8. Φέρον στοιχείο οπλισμένου
σκυροδέματος.
9. Οροφοκονίαμα.
10. Εξισωτική στρώση (π.χ.
γαρμπιλόδεμα ή τσιμεντοκονίαμα,
πάχους 5,0 - 9,0 cm).
11. Τσιμεντοκονίαμα συγκόλλησης
(π.χ. πάχους 2,0 cm).
12. Τελική επίστρωση (π.χ.
πλακίδιο 1,0 cm ή μάρμαρο 2,0 -
3,0 cm).
13. Περιμετρικό αρμοκάλυπτρο

39. 1. Εμφανή τούβλα.
2. Αγκύρια στους αρμούς.
3. Διάκενο αερισμού.
4. Θερμομονωτική στρώση.
5. Μεταλλικά στηρίγματα.
6. Οριζόντιες μεταλλικές δοκοί
στήριξης αγκυρίων.
7. Εσωτερικό επίχρισμα (π.χ.
ασβεστοτσιμεντοκονίαμα, πάχους
2,0 cm).
8. Οροφοκονίαμα.
9. Φέρον στοιχείο από οπλισμένο
σκυρόδεμα.
10. Εξισωτική στρώση (π.χ.
γαρμπιλόδεμα ή περλιτόδεμα ή
τσιμεντοκονίαμα, πάχους 5,0 - 9,0
cm).
11. Τσιμεντοκονίαμα συγκόλλησης
(π.χ. πάχους 2,0 cm).
12. Τελική επίστρωση (π.χ. πλακίδιο
1,0 cm ή μάρμαρο 2,0 - 3,0 cm)
13. Περιμετρικό αρμοκάλυπτρο.

41. Σημεία που απαιτούν προσοχή:

43. https://www.youtube.com/watch?v=FiW904V
MVMU
