ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΕΒΔΟΜΟΥ ΚΕΦΑΛΑΙΟΥ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΟΙΚΟΔΟΜΙΚΗΣ ΤΗΣ Γ΄ΤΑΞΗΣ ΕΠΑΛ ΤΟΥ ΤΟΜΕΑ ΔΟΜΙΚΩΝ ΕΡΓΩΝ, ΔΟΜΗΜΕΝΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ

1. ΚΕΦΑΛΑΙΟ 7
ΕΠΕΝΔΥΣΕΙΣ

2. ΟΡΙΣΜΟΣ
●
Επένδυση είναι νια μη φέρουσα κατασκευή, η οποία
τοποθετείται στην εσωτερική ή εξωτερική πλευρά
της προς επένδυση επιφάνειας και μπορεί να
κατασκευαστεί με διάφορα υλικά και σε πολλές
μορφές. Σκοπό έχει:
●
Την προστασία του κτιρίου από τις καιρικές
συνθήκες.
●
Την αισθητική και λειτουργική ολοκλήρωσή του.
●
Την αποκατάσταση των ανώμαλων επιφανειών του.

3. ●
Οι πρώτες επενδύσεις ήταν κατά την Ρωμαϊκή
εποχή οι ορθομαρμαρώσεις.
●
Ο συνηθέστερος και απλούστερος τρόπος
επικάλυψης των όψεων είναι το επίχρισμα και
το βάψιμο, όμως χρειάζεται συχνή συντήρηση.
●
Συνήθη υλικά επενδύσεων είναι:
τούβλα, πέτρες, πλάκες, κεραμικά πλακίδια,
μεταλλικά φύλλα, ξύλο, υαλοπετάσματα,
σύνθετα φύλλα.

4. ΤΟΠΟΘΕΤΗΣΗ ΥΛΙΚΩΝ
ΕΠΕΝΔΥΣΗΣ
●
Με ανάρτηση πάνω σε σκελετό.
●
Κτιστά σε επαφή ή σε απόσταση.
●
Με επικόλληση.

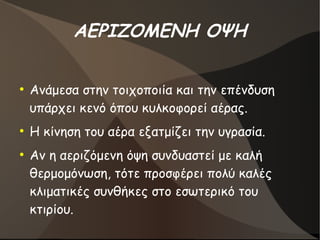

5. ΑΕΡΙΖΟΜΕΝΗ ΟΨΗ
●
Ανάμεσα στην τοιχοποιία και την επένδυση
υπάρχει κενό όπου κυλκοφορεί αέρας.
●
Η κίνηση του αέρα εξατμίζει την υγρασία.
●
Αν η αεριζόμενη όψη συνδυαστεί με καλή
θερμομόνωση, τότε προσφέρει πολύ καλές
κλιματικές συνθήκες στο εσωτερικό του
κτιρίου.

6. ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΑΕΡΙΖΟΜΕΝΗΣ ΟΨΗΣ
●
Δεν εμφανίζονται ρηγματώσεις στην επικάλυψη.
●
Δεν χρειάζεται ιδιαίτερη συντήρηση.
●
Δεν προσβάλλονται από μύκητες.
●
Προσφέρουν θερμική προστασία.
●
Μικρό βάρος κατασκεύης.
●
Χαμηλό ποσοστό υγρασίας.

7. ΕΠΕΝΔΥΣΗ ΜΕ ΠΛΑΚΕΣ
ΜΑΡΜΑΡΟΥ
●
Το μάρμαρο μετά από κατεργασία είναι δυνατόν να
αποκτήσει πάχος μέχρι 1 εκ σε αντίθεση με άλλες
φυσικές πλάκες.
●
Έχει μεγάλη σκληρότητα, ποικιλία χρωματισμών,
δυνατότητα λείανσης και στίλβωσης και ποικιλία
τιμών (στη χώρα μας θεωρείται οικονομικό δομικό
υλικό,σε σχέση με τις ιδιότητές του) και έτσι είναι
το πιο διαδεδομένο υλικό επενδύσεων.
●
Οι πλάκες τοποθετούνται είτε με ανάρτηση είτε με
επικόλληση.

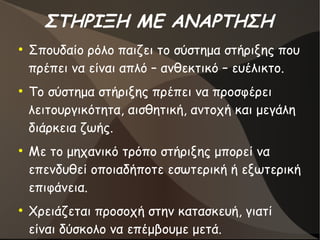

8. ΣΤΗΡΙΞΗ ΜΕ ΑΝΑΡΤΗΣΗ
●
Σπουδαίο ρόλο παιζει το σύστημα στήριξης που
πρέπει να είναι απλό – ανθεκτικό – ευέλικτο.
●
Το σύστημα στήριξης πρέπει να προσφέρει
λειτουργικότητα, αισθητική, αντοχή και μεγάλη
διάρκεια ζωής.
●
Με το μηχανικό τρόπο στήριξης μπορεί να
επενδυθεί οποιαδήποτε εσωτερική ή εξωτερική
επιφάνεια.
●
Χρειάζεται προσοχή στην κατασκευή, γιατί
είναι δύσκολο να επέμβουμε μετά.

9. ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΓΙΑ ΣΩΣΤΗ
ΟΡΘΟΜΑΡΜΑΡΩΣΗ
●
Το υλικό ανάρτησης να είναι ανοξείδωτος χάλυβας.
●
Το μάρμαρο να είναι καλής ποιότητας και τέτοιου πάχους
ώστε να αντέχει σε θραύση.
●
Κάθε πλάκα πρέπει να φέρει το δικό της βάρος και να μη
το μεταβιβάζει στις διπλανές της ή στο κτίριο.
●
Να υπάρχουν αρμοί 2-3 χιλ και να σφραγίζονται με
ελαστομερή και όχι μαρμαροκονίες.
●
Η στήριξη των αγκυρώσεων να γίνεται πάνω στον φέροντα
οργανισμό.
●
Για κάθε ορθομαρμάρωση χρειάζεται ειδική μελέτη του
συστήματος στήριξης.

10. ΜΗΧΑΝΙΚΗ ΣΤΗΡΙΞΗ
●
Τα συστήματα στήριξης αποτελούνται από ράγες,
γωνίες, καβίλιες βίδες, περικόχλια, ροδέλες,
αγκύρια κ.ά.
●
Κατασκευάζουμε αεριζόμενη όψη και στο κενό
τοποθετείται μόνωση.
●
Οι όψεις πρέπει να είναι επίπεδες και
κατακόρυφες. (μόνο μικρές αποκλίσεις της τάξης
των 5 χιλ στα 3 μέτρα δικαιολογούνται)
●
Οι τυχόν αποκλίσεις καλύπτονται με τη χρήση
ρυθμιζόμενων αγκυρώσεων.

11. ●
Οι διαστάσεις και τα πάχη των εξαρτημάτων
εξαρτώνται από το βάρος και τις διαστάσεις της κάθε
πλάκας και από την αντοχή της επένδυσης σε
ανεμοφορτίσεις και σεισμό.
●
Τα ελάσματα συγκράτησης των πλακών στερεώνονται
στα δομικά στοιχεία με κοχλίες, με τη βοήθεια
τσιμεντοκονιάματος και ειδικής κόλλας. Στις πλάκες
μαρμάρου στερεώνονται έμμεσα με καβίλιες.
●
Αφήνουμε πάντα αρμούς περιπού 3 χιλ μεταξύ των
πλακών, που γεμίζουν με ελαστικό υλικό.
●
Οι θερμομονωτικές πλάκες στερεώνονται στις όψεις
με επικόλληση ή ειδκά βύσματα.

12. ΣΤΗΡΙΞΗ ΜΕ ΕΠΙΚΟΛΛΗΣΗ
●
Γίνεται σε σταθερές και καθαρές, κατακόρυφες
επιφάνειες με ειδικά συνδετικά κονιάματα (αντί
για νερό έχουν βάση το καουτσουκ) ή με ειδικές
κόλλες απο τσιμεντοκονίαμα και εποξεικά
υλικά.
●
Το κονίαμα ή η κόλλα (με οδοντωτή σπάτουλα)
επιστρώνονται τμηματικά σε όλη την επιφάνεια
της όψης και στις πλάκες.
●
Οι πλάκες τοποθετούνται μέσα σε 20-30 λεπτά
από την εφαρμογή της κόλλας.

13. Κάθε πλάκα ευθυγραμμίζεται και χτυπιέται
ελαφρά για να εφαρμόσει.
●
Αφήνονται αρμοί που καλύπτονται με ειδικό
κονίαμα αρμολόγησης με βάση την εποξική
κόλλα.
●
Η επικόλληση πλακών με ειδικό
τσιμεντοκονίαμα γίνεται σε επιχρισμένες
επιφάνειες. Αν δεν είναι, τότε εφαρμόζεται μια
στρώση ειδικού κονιάματος (με πιθανή
παρεμβολή λεπτού δομικού πλέγματος) και
αφού στεθεροποιηθεί, ακολουθεί η τοποθέτηση
των πλακών.

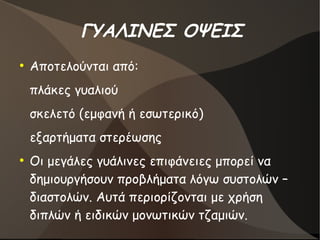

14. ΓΥΑΛΙΝΕΣ ΟΨΕΙΣ
●
Αποτελούνται από:
πλάκες γυαλιού
σκελετό (εμφανή ή εσωτερικό)
εξαρτήματα στερέωσης
●
Οι μεγάλες γυάλινες επιφάνειες μπορεί να
δημιουργήσουν προβλήματα λόγω συστολών –
διαστολών. Αυτά περιορίζονται με χρήση
διπλών ή ειδικών μονωτικών τζαμιών.

15. ●
Στα διπλά τζάμια το κενό λειτουργεί μονωτικά.
●
Τα κρύσταλλα πρέπει να είναι ανθεκτικά και
πυράντοχα και η επιφάνειά τους να είναι λεία
χωρίς πόρους.
●
Υπάρχουν και ειδικά κρύσταλλα (οπλισμένα).
●
Πρέπει να γίνει ακριβής στατική μελέτη και για
το σκελετό και για τα γυάλινα στοιχεία.

16. ΤΡΟΠΟΙ ΚΑΤΑΣΚΕΥΗΣ
●
Κλασική κατασκευή από γυαλί τοποθετημένο
μέσα σε κάνναβο μεταλλικών διατομών.
●
Κολλητή όψη. Τα γυάλινα πανό κολλιούνται
πάνω στο πλαίσιο.
●
Αναρτημένη όψη. Τα γυάλινα πανό συνδέονται
μεταξύ τους με μεταλλικές πλάκες ή κοχλίες
και ολόκληρη η όψη αναρτάται από κάποιο
δομικό στοιχείο του κτιρίου.

17. ΕΠΕΝΔΥΣΗ ΜΕ ΕΜΦΑΝΗ
ΤΟΥΒΛΑ
●
Τα εμφανή τούβλα έχουν διάφορες διαστάσεις
και χρωματισμούς, αντέχουν στα καιρικά
φαινόμενα και δεν επηρεάζονται από ρύπους ή
οξέα.
●
Η επένδυση μπορεί να γίνει είτε σε επαφή με τα
δομικά στοιχεία είτε σε απόσταση από αυτά.
●
Για τη σύνδεση με την όψη χρησιμοποιούνται
μεταλλικές (ανοξείδωτες ή γαλβανιζέ)
αγκυρώσεις ανά 60 εκ. περίπου.

18. ●
Η θερμομόνωση πρέπει να είναι άκαμπτες
υδατοαποθητικές πλάκες στερεωμένες στο
επίπεδο της όψης.
●
Πρέπει να αφήνεται κενό αερισμού 4 εκ.
μεταξύ θερμομόνωσης και επένδυσης.
●
Στην βάση και στη κορυφή του τοίχου
αφήνονται μικρά ανοίγματα αερισμού.

19. ΣΗΜΕΙΑ ΠΟΥ ΧΡΕΙΑΖΟΝΤΑΙ
ΠΡΟΣΟΧΗ
●
Τα τούβλα πρέπει να εμβαπτίζονται σε νερό.
●
Κατά τη διάρκεια δόμησης της επένδυσης και
για λίγο ακόμα, πρέπει να προστατεύεται από
τη ρύπανση, τις κακώσεις και τα καιρικά
φαινόμενα.
●
Η θερμομόνωση να είναι καλά στερεωμένη στην
εσωτερική επιφάνεια.
●
Στο σημείο της στέγης να μην επιτρέπεται η
δίοδος της υγρασίας στην επένδυση.

20. ●
Η έδραση της επένδυσης να γίνεται 30-40 εκ.
από το έδαφος και όχι σε επαφή με αυτό.
●
Όπου απαιτείται σενάζ, να γίνεται σε
προέκταση του αντίστοιχου εσωτερικού τοίχου.
●
Αν υπάρχουν αρμοι διαστολής στην όψη, να
αφήνονται αντίστοιχοι και στην επένδυση.
●
Σε δύσκολα σημεία (καμπύλοι τοίχοι, τόξα,
γωνίες) χρησιμοποιούμε ειδικά τούβλα.

21. ΑΡΜΟΛΟΓΗΣΗ
●
Το αρμοκονίαμα είναι πιο ισχυρό από το συνδετικό
κονίαμα και μπορούν να προστεθούν στη μάζα του
χημικά στεγανωτικά και χρωστικές ουσίες.
●
Το κονίαμα πρέπει να φτάνει στην έξω επιφάνεια
των τούβλων.
●
Η αρμολόγηση γίνεται με ειδικά εργαλεία.
●
Αντί για αρμοκονίαμα μπορούν να χρησιμοποιηθούν
και ειδικοί αρμόστοκοι.
●
Στο τέλος οι αρμοί μπορούν να επαλειφθούν με
κατάλληλο στεγανωτικό υλικό.
