1. Materi ke 3
STIKOM Artha Buana

2. Spatial Filtering

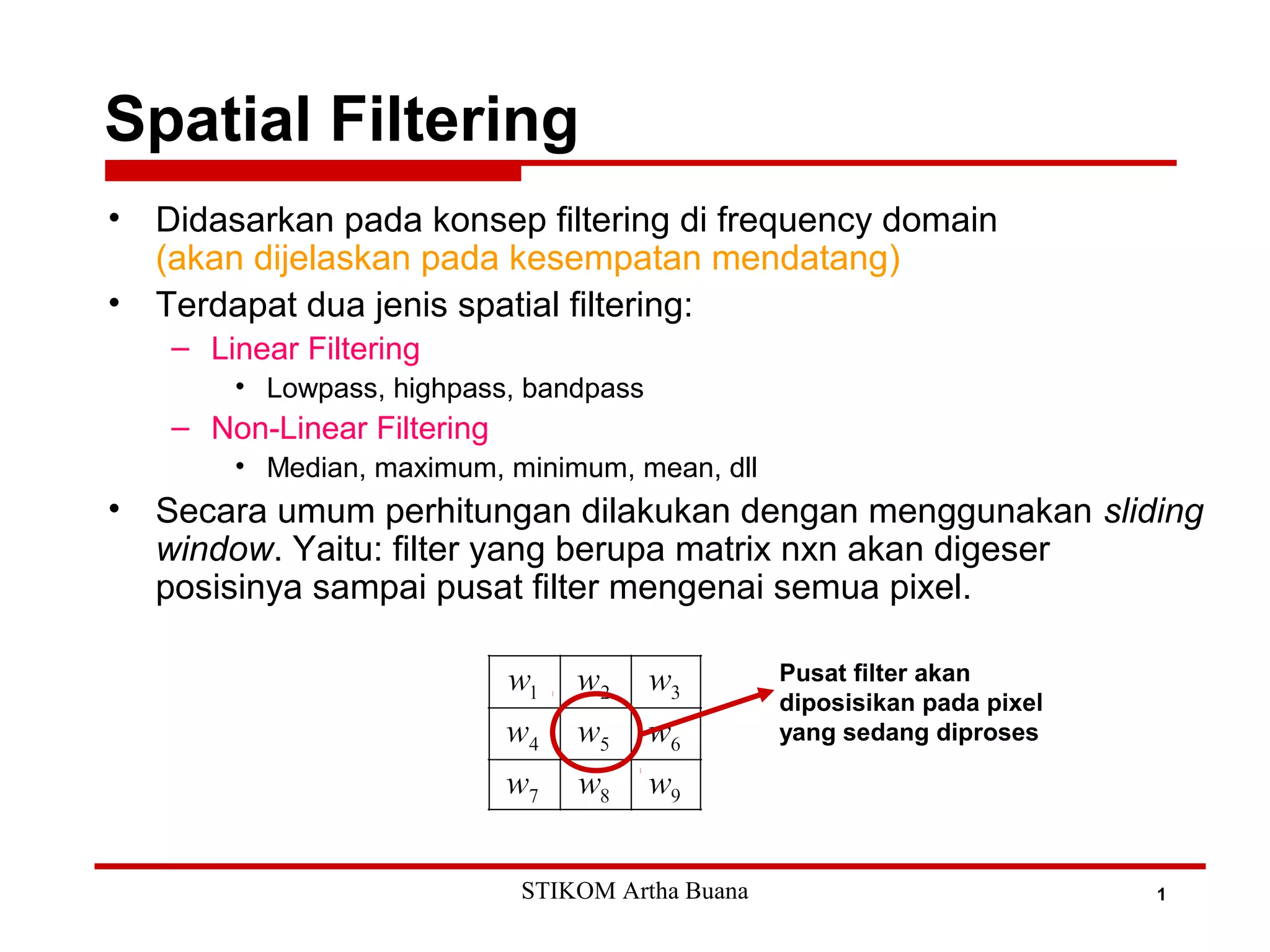

3. Spatial Filtering
1
• Didasarkan pada konsep filtering di frequency domain
(akan dijelaskan pada kesempatan mendatang)
• Terdapat dua jenis spatial filtering:
– Linear Filtering
• Lowpass, highpass, bandpass
– Non-Linear Filtering
• Median, maximum, minimum, mean, dll
• Secara umum perhitungan dilakukan dengan menggunakan sliding
window. Yaitu: filter yang berupa matrix nxn akan digeser
posisinya sampai pusat filter mengenai semua pixel.
Pusat filter akan
diposisikan pada pixel
yang sedang diproses
STIKOM Artha Buana

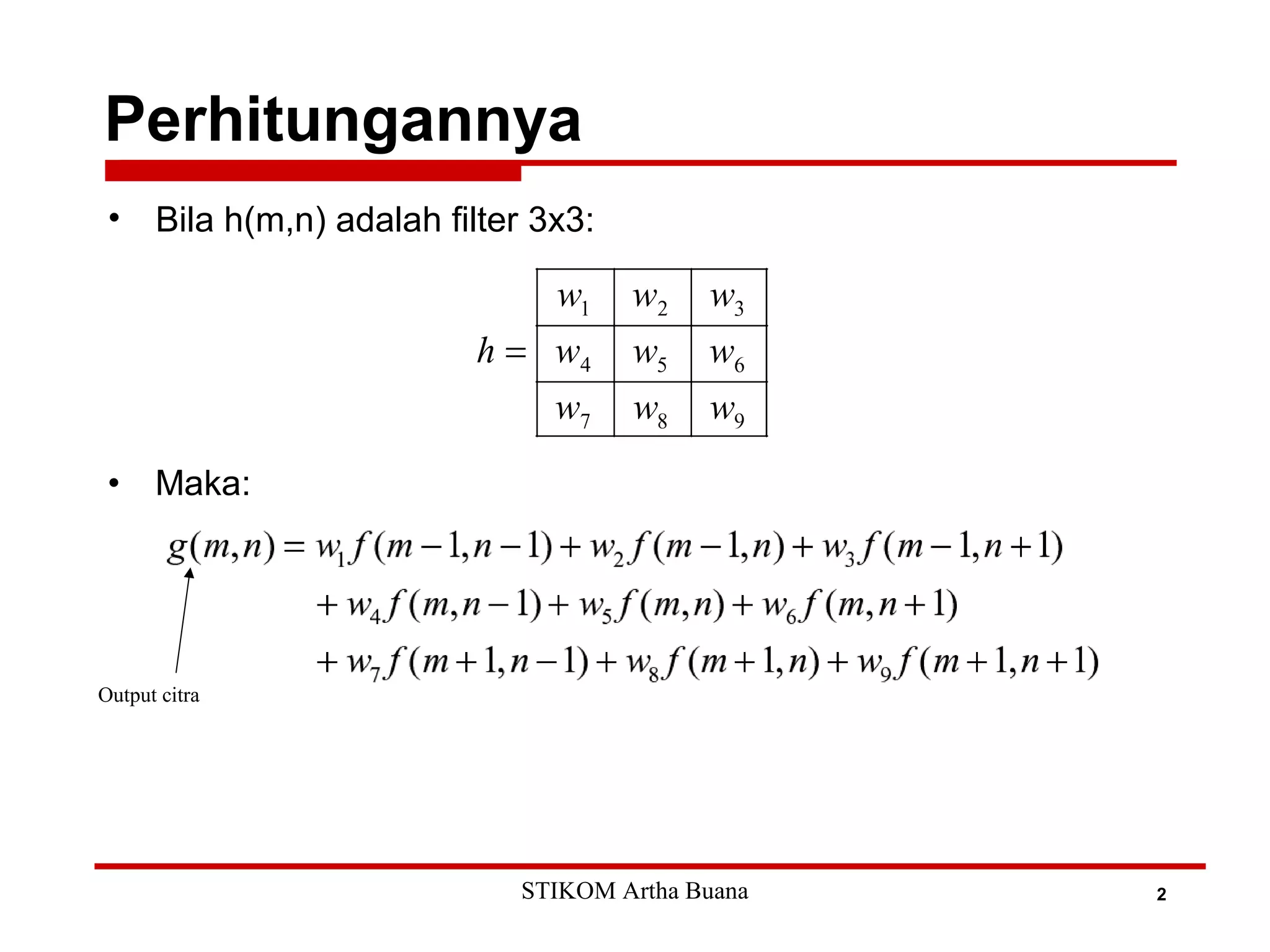

4. Perhitungannya
2
• Bila h(m,n) adalah filter 3x3:
• Maka:
Output citra
STIKOM Artha Buana

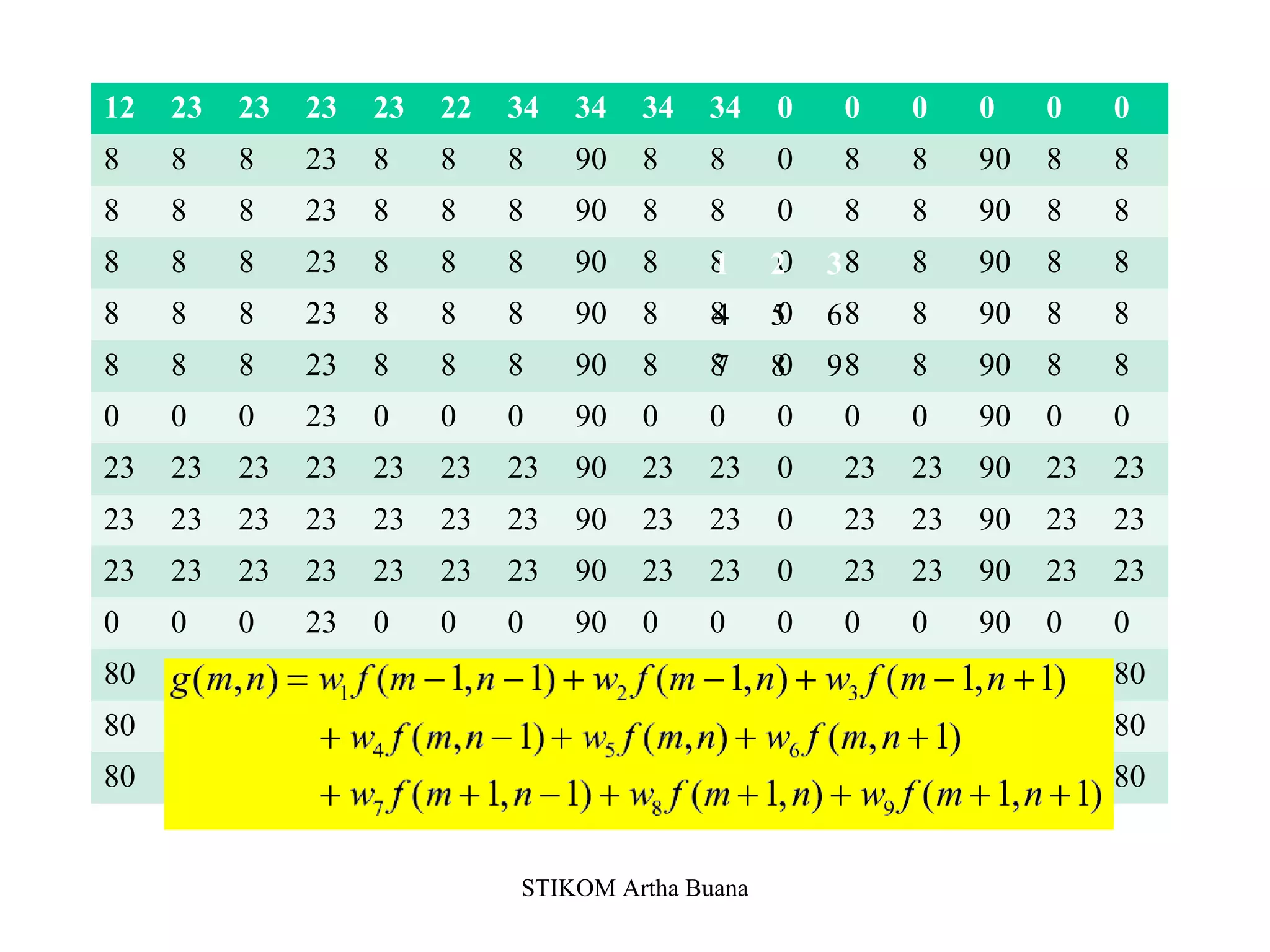

5. STIKOM Artha Buana
12 23 23 23 23 22 34 34 34 34 0 0 0 0 0 0
8 8 8 23 8 8 8 90 8 8 0 8 8 90 8 8
8 8 8 23 8 8 8 90 8 8 0 8 8 90 8 8
8 8 8 23 8 8 8 90 8 8 0 8 8 90 8 8
8 8 8 23 8 8 8 90 8 8 0 8 8 90 8 8
8 8 8 23 8 8 8 90 8 8 0 8 8 90 8 8
0 0 0 23 0 0 0 90 0 0 0 0 0 90 0 0
23 23 23 23 23 23 23 90 23 23 0 23 23 90 23 23
23 23 23 23 23 23 23 90 23 23 0 23 23 90 23 23
23 23 23 23 23 23 23 90 23 23 0 23 23 90 23 23
0 0 0 23 0 0 0 90 0 0 0 0 0 90 0 0
80 80 80 23 80 80 80 90 80 80 0 80 80 90 80 80
80 80 80 23 80 80 80 90 80 80 0 80 80 90 80 80
80 80 80 23 80 80 80 90 80 80 0 80 80 90 80 80
1 2 3
4 5 6
7 8 9

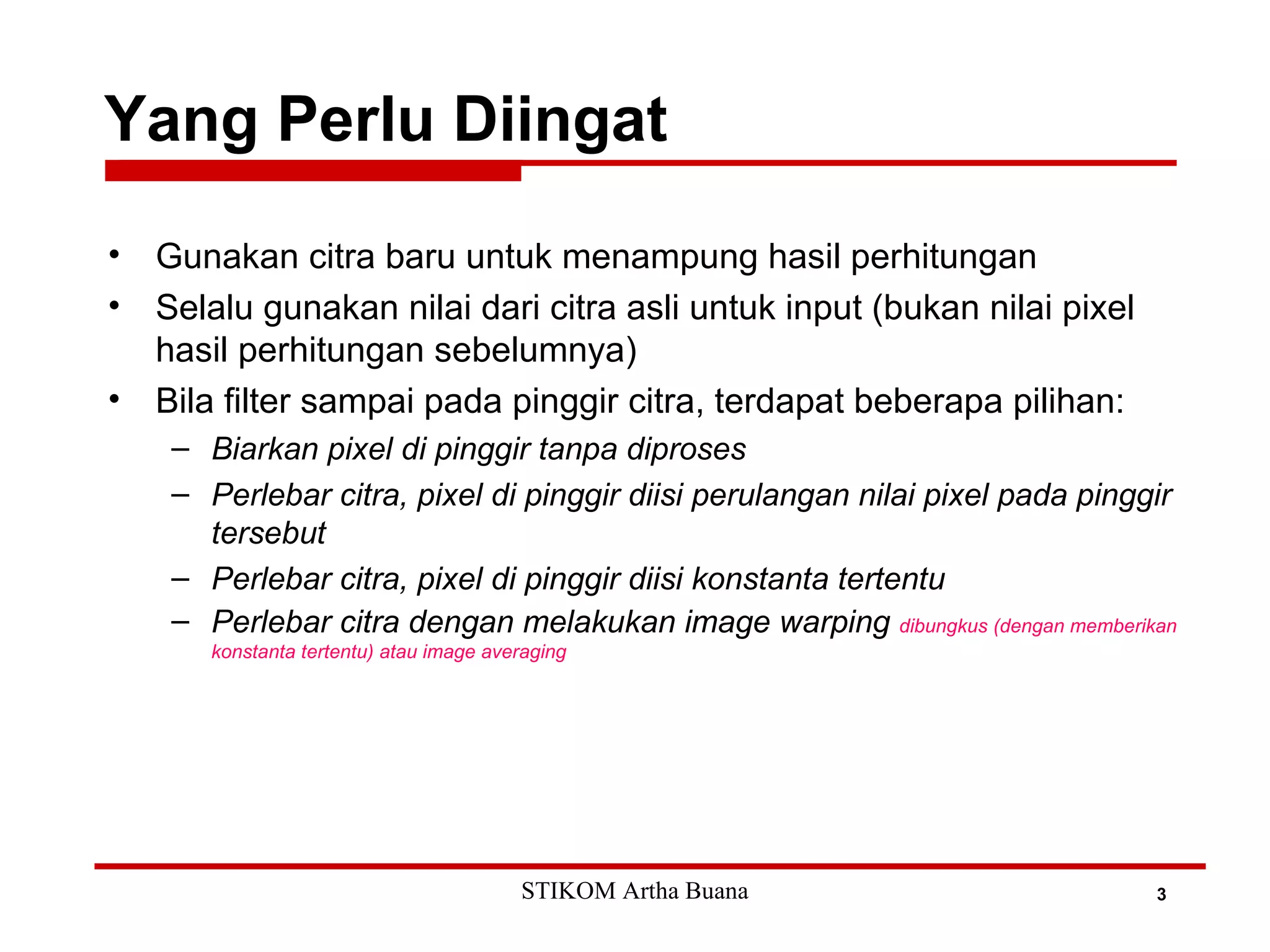

6. Yang Perlu Diingat
3
• Gunakan citra baru untuk menampung hasil perhitungan
• Selalu gunakan nilai dari citra asli untuk input (bukan nilai pixel
hasil perhitungan sebelumnya)
• Bila filter sampai pada pinggir citra, terdapat beberapa pilihan:
– Biarkan pixel di pinggir tanpa diproses
– Perlebar citra, pixel di pinggir diisi perulangan nilai pixel pada pinggir
tersebut
– Perlebar citra, pixel di pinggir diisi konstanta tertentu
– Perlebar citra dengan melakukan image warping dibungkus (dengan memberikan
konstanta tertentu) atau image averaging
STIKOM Artha Buana

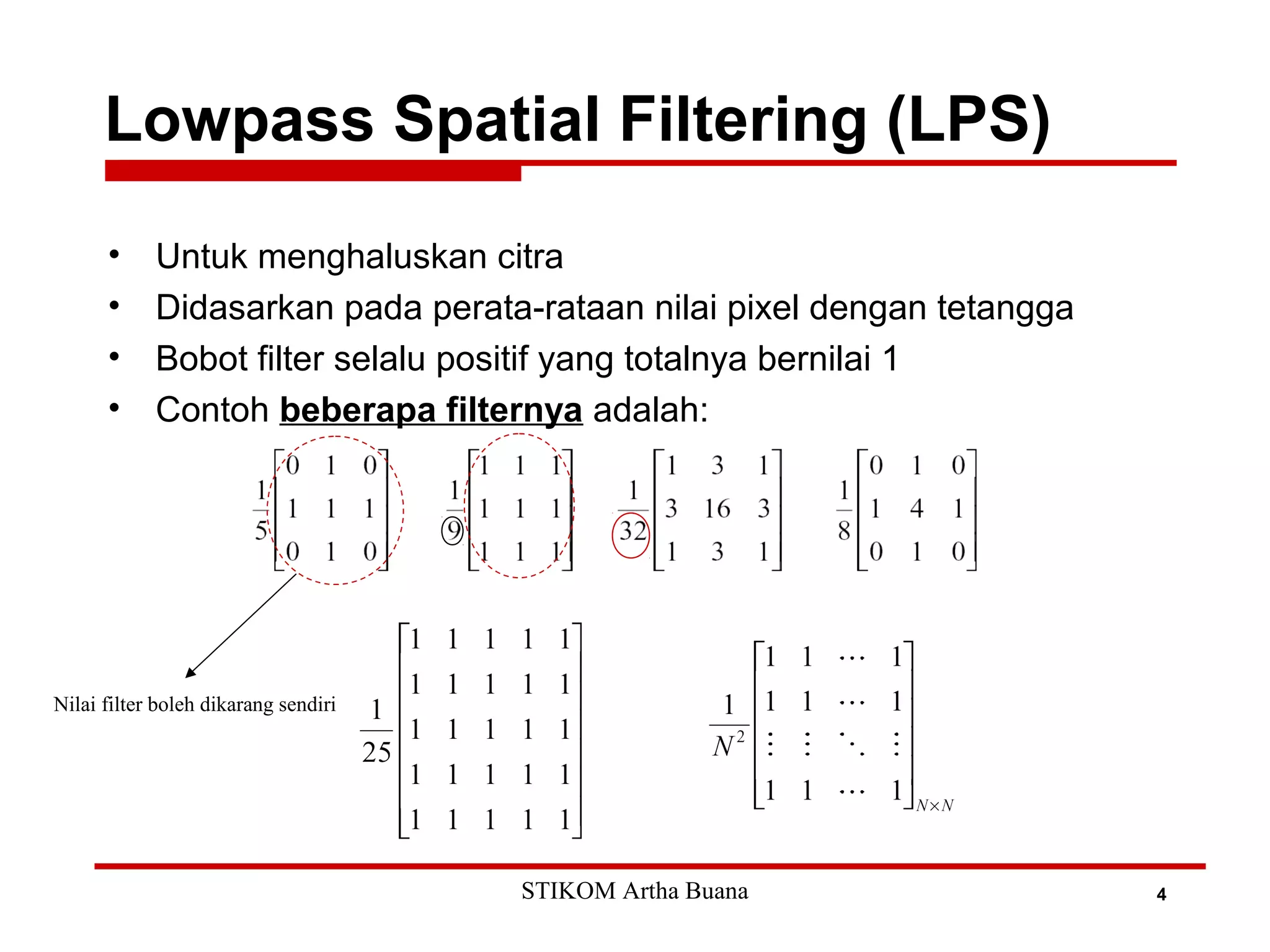

7. Lowpass Spatial Filtering (LPS)
4
• Untuk menghaluskan citra
• Didasarkan pada perata-rataan nilai pixel dengan tetangga
• Bobot filter selalu positif yang totalnya bernilai 1
• Contoh beberapa filternya adalah:
Nilai filter boleh dikarang sendiri
STIKOM Artha Buana

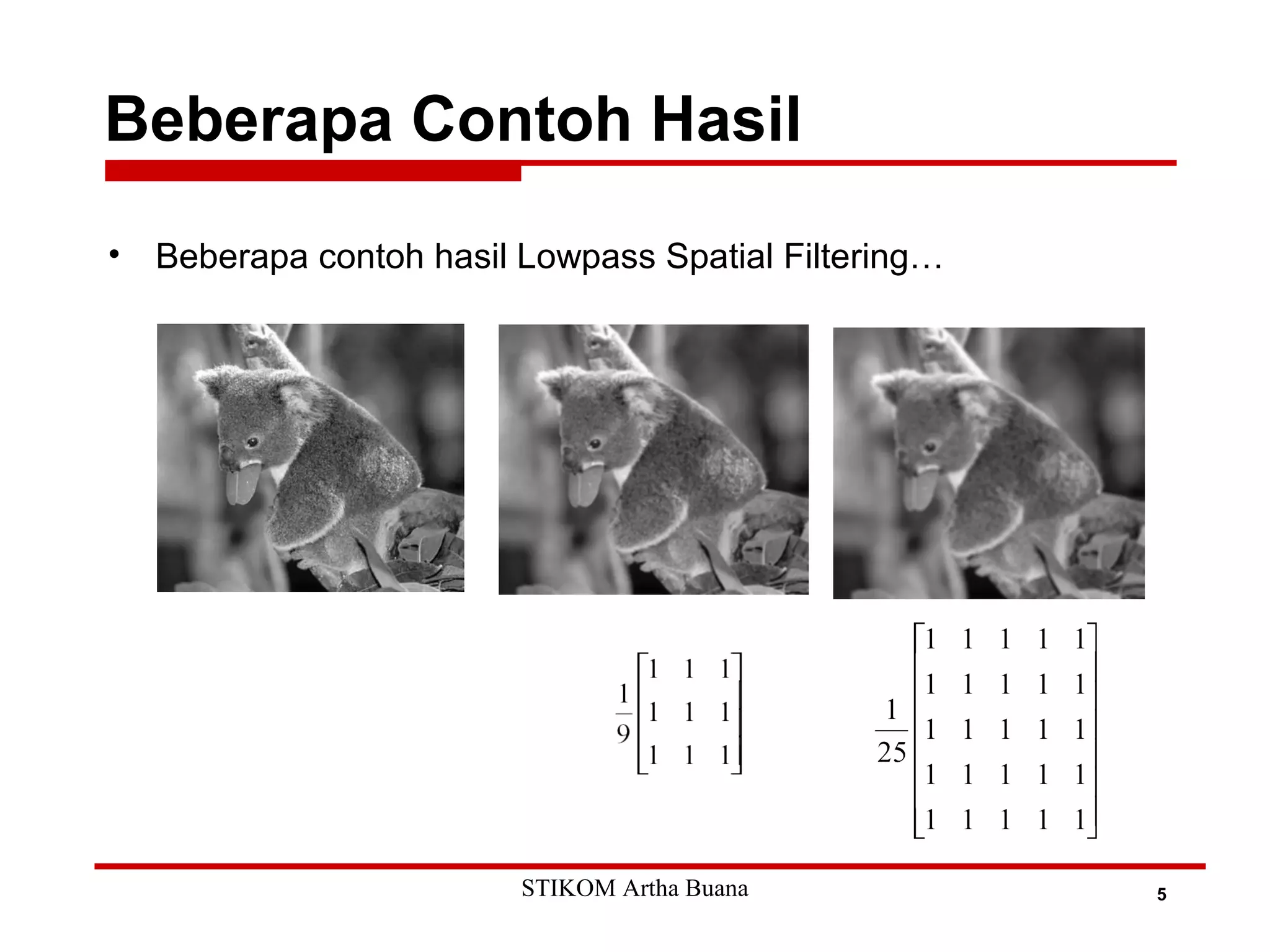

8. Beberapa Contoh Hasil
5
• Beberapa contoh hasil Lowpass Spatial Filtering…
STIKOM Artha Buana

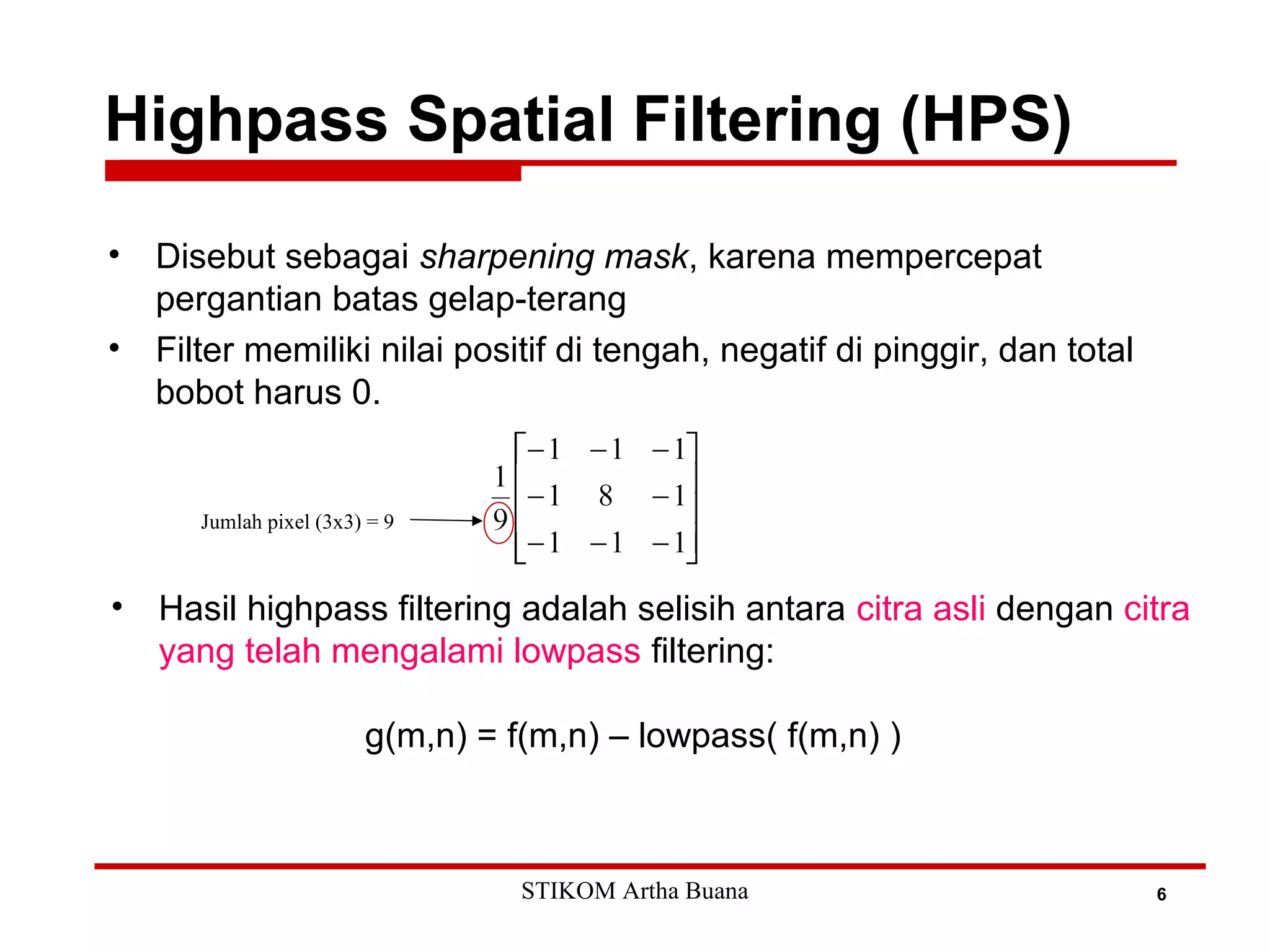

9. Highpass Spatial Filtering (HPS)
6
• Disebut sebagai sharpening mask, karena mempercepat
pergantian batas gelap-terang
• Filter memiliki nilai positif di tengah, negatif di pinggir, dan total
bobot harus 0.
• Hasil highpass filtering adalah selisih antara citra asli dengan citra
yang telah mengalami lowpass filtering:
g(m,n) = f(m,n) – lowpass( f(m,n) )
Jumlah pixel (3x3) = 9
STIKOM Artha Buana

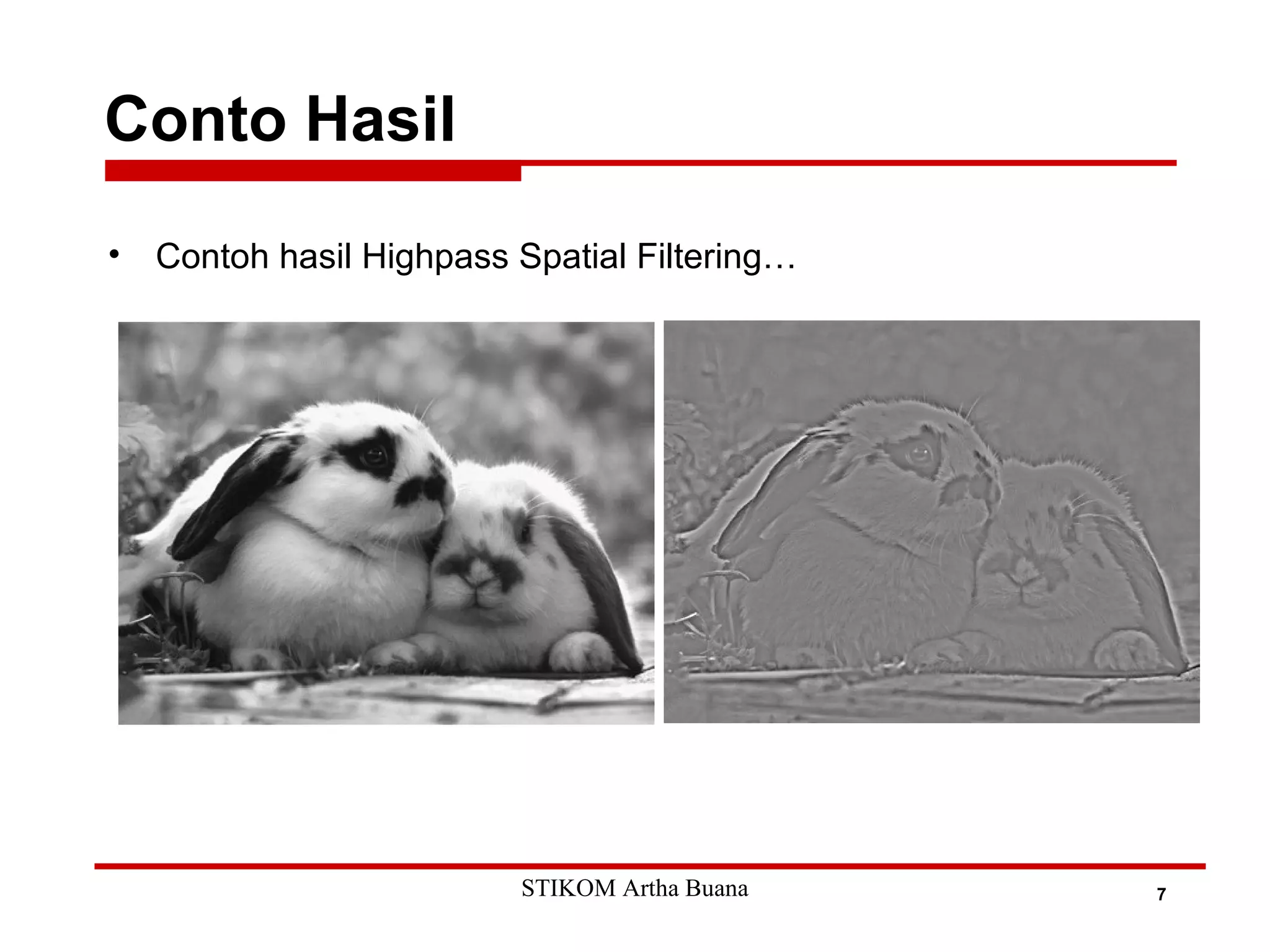

10. Conto Hasil
7
• Contoh hasil Highpass Spatial Filtering…
STIKOM Artha Buana

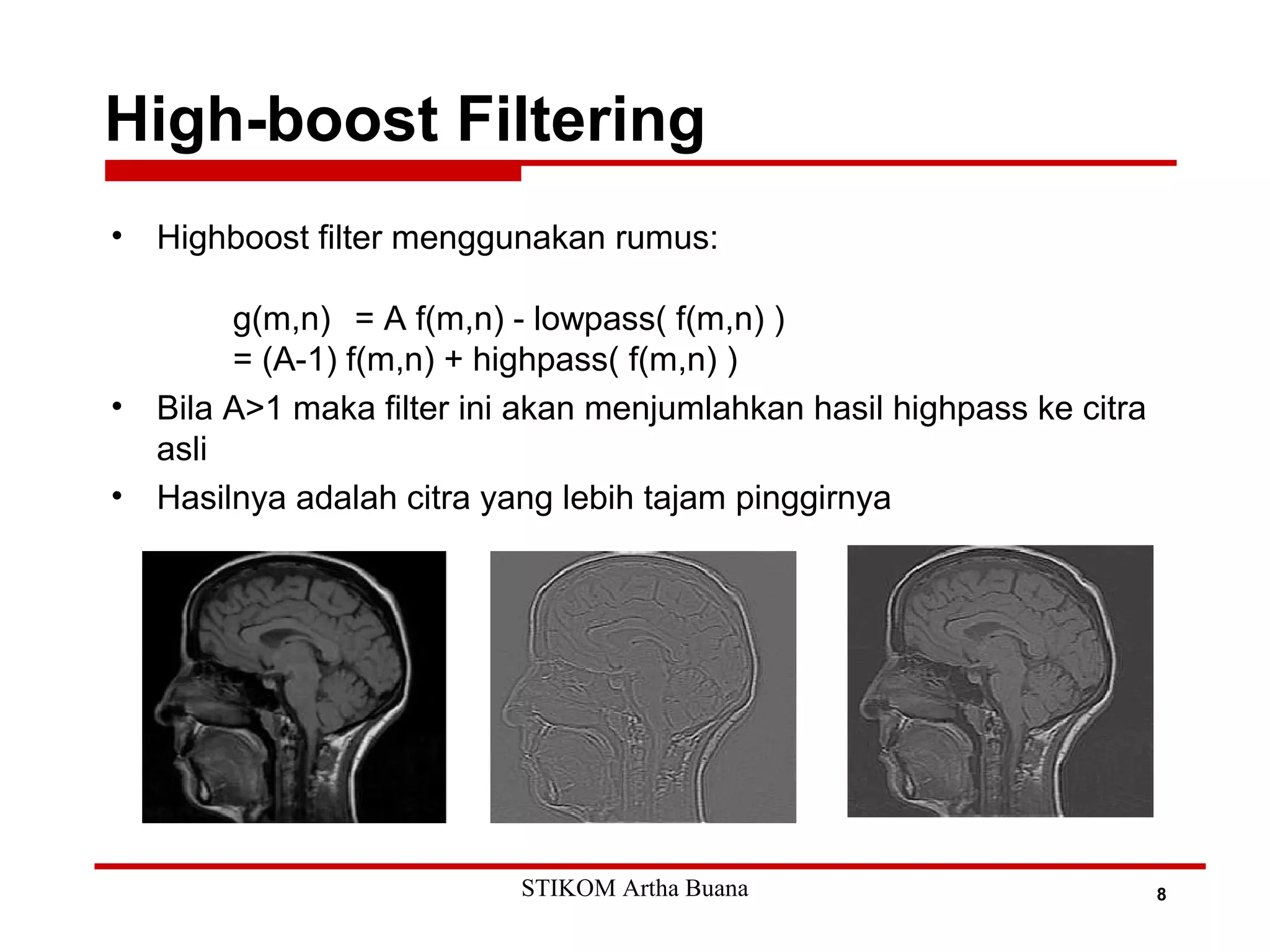

11. High-boost Filtering
8
• Highboost filter menggunakan rumus:
g(m,n) = A f(m,n) - lowpass( f(m,n) )
= (A-1) f(m,n) + highpass( f(m,n) )
• Bila A>1 maka filter ini akan menjumlahkan hasil highpass ke citra
asli
• Hasilnya adalah citra yang lebih tajam pinggirnya
STIKOM Artha Buana

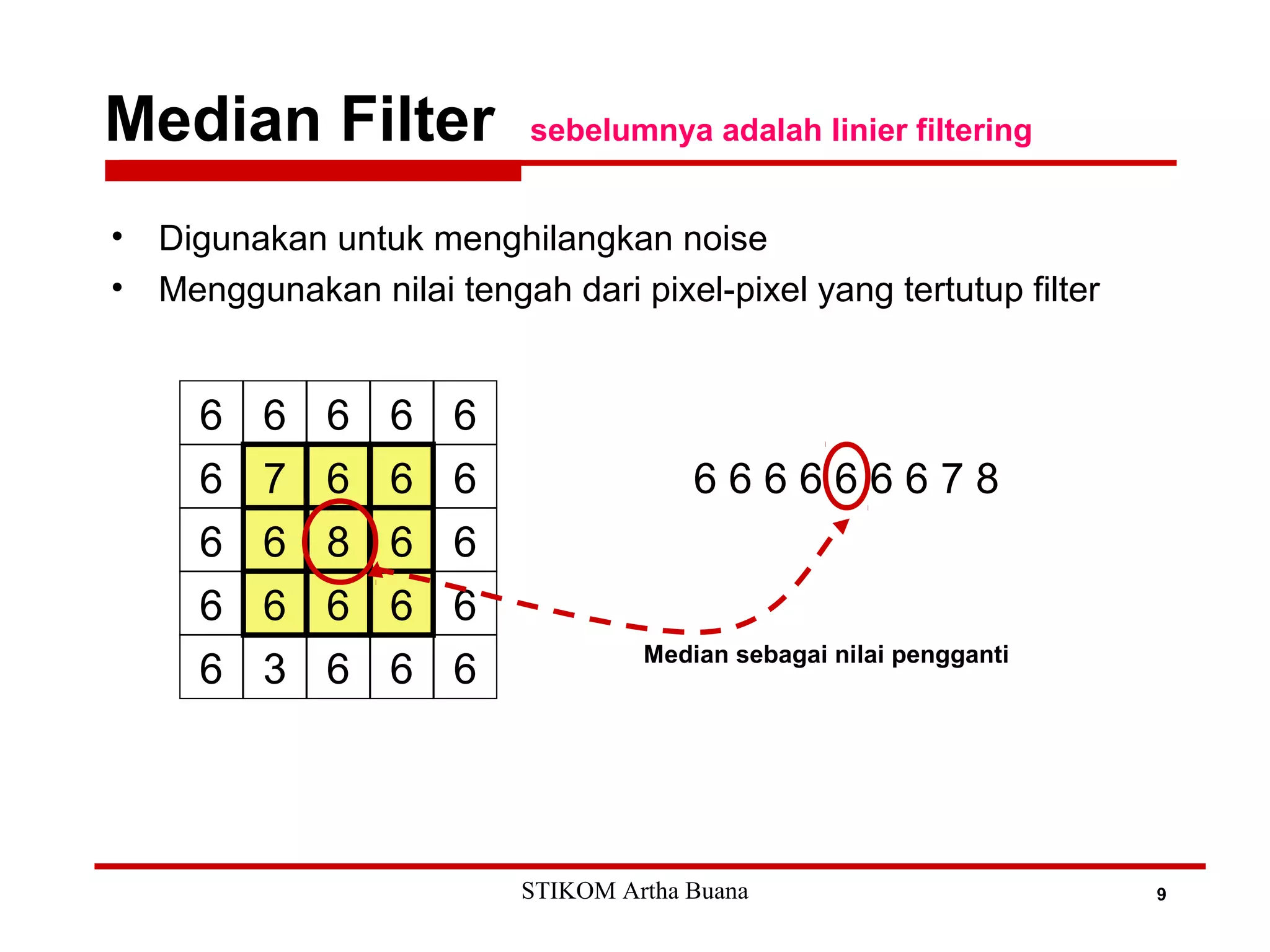

12. Median Filter sebelumnya adalah linier filtering
9
• Digunakan untuk menghilangkan noise
• Menggunakan nilai tengah dari pixel-pixel yang tertutup filter
6 7 6 6 6
6 6 8 6 6
6 6 6 6 6
6 6 6 6 6
6 3 6 6 6
6 6 6 6 6 6 6 7 8
Median sebagai nilai pengganti
STIKOM Artha Buana

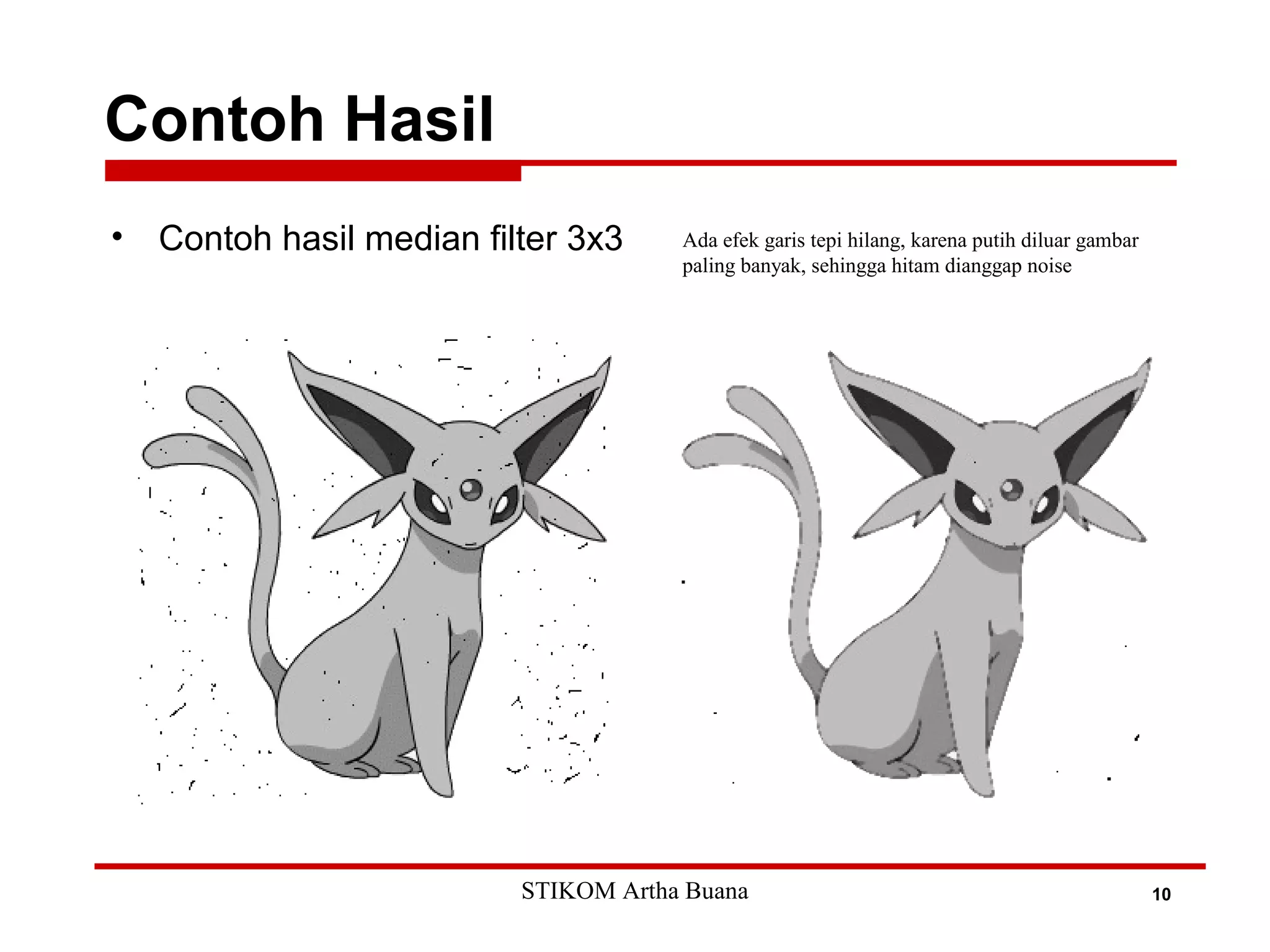

13. Contoh Hasil
10
• Contoh hasil median filter 3x3 Ada efek garis tepi hilang, karena putih diluar gambar
paling banyak, sehingga hitam dianggap noise
STIKOM Artha Buana

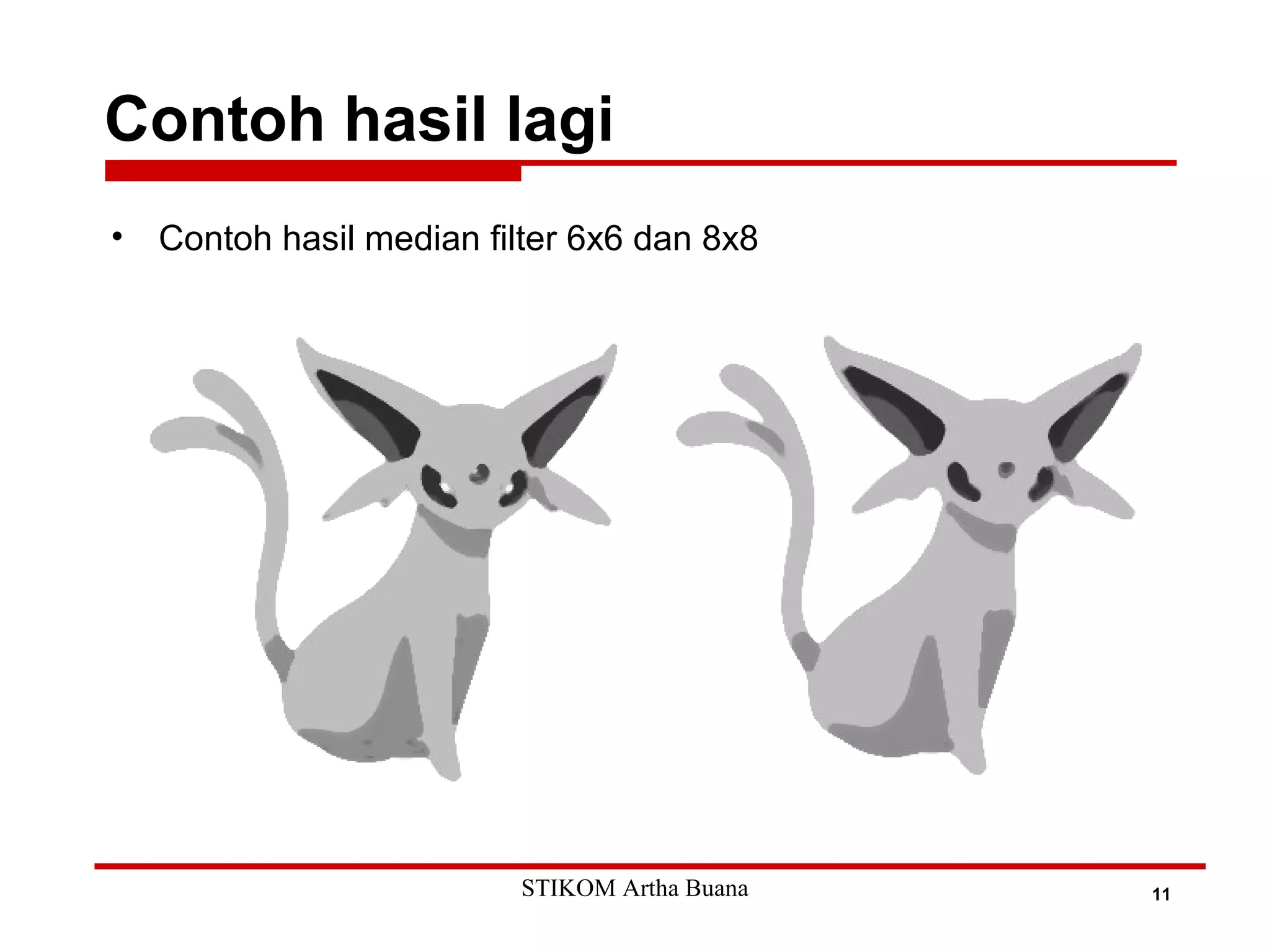

14. Contoh hasil lagi
11
• Contoh hasil median filter 6x6 dan 8x8
STIKOM Artha Buana

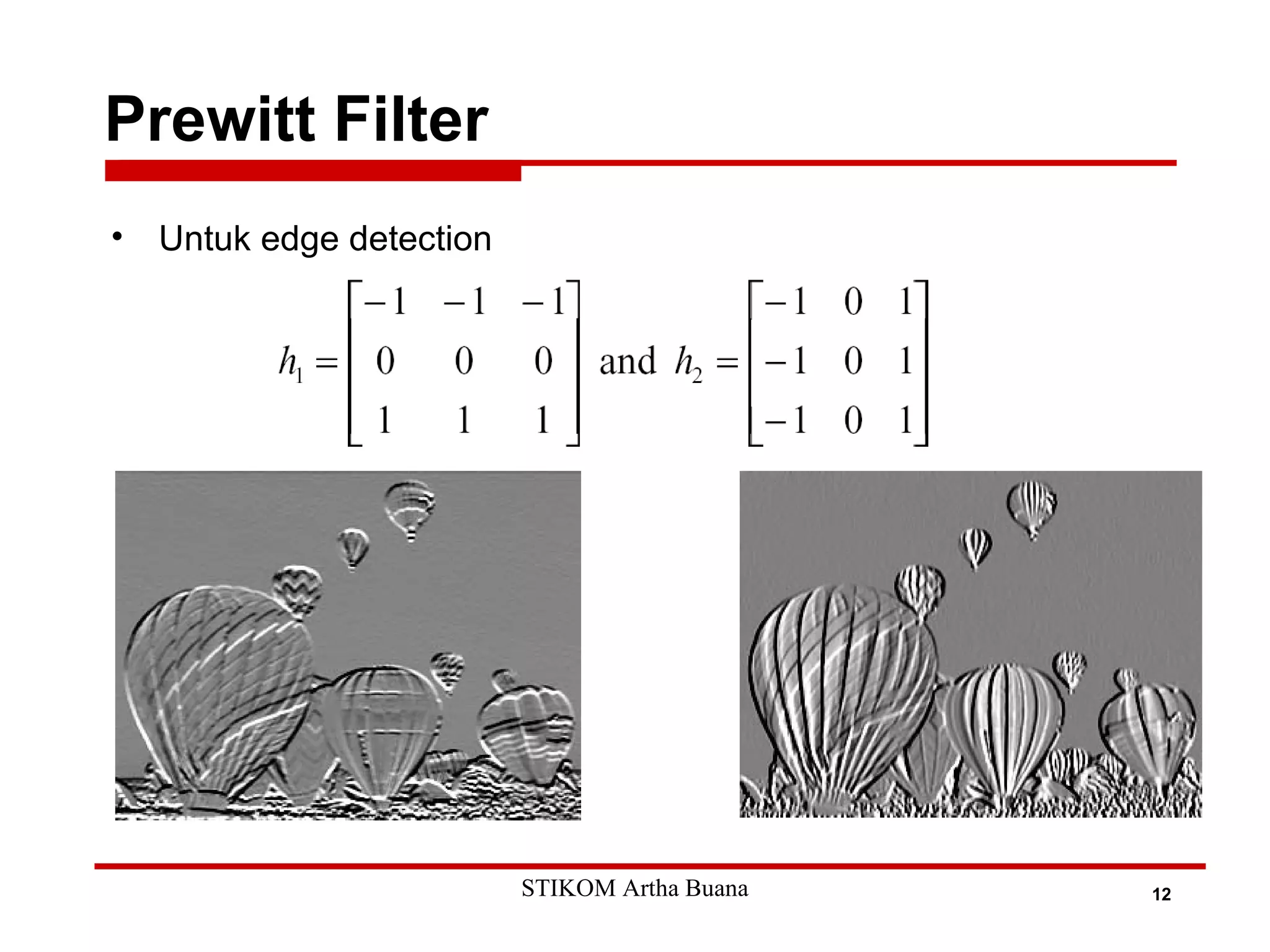

15. Prewitt Filter
12
• Untuk edge detection
STIKOM Artha Buana

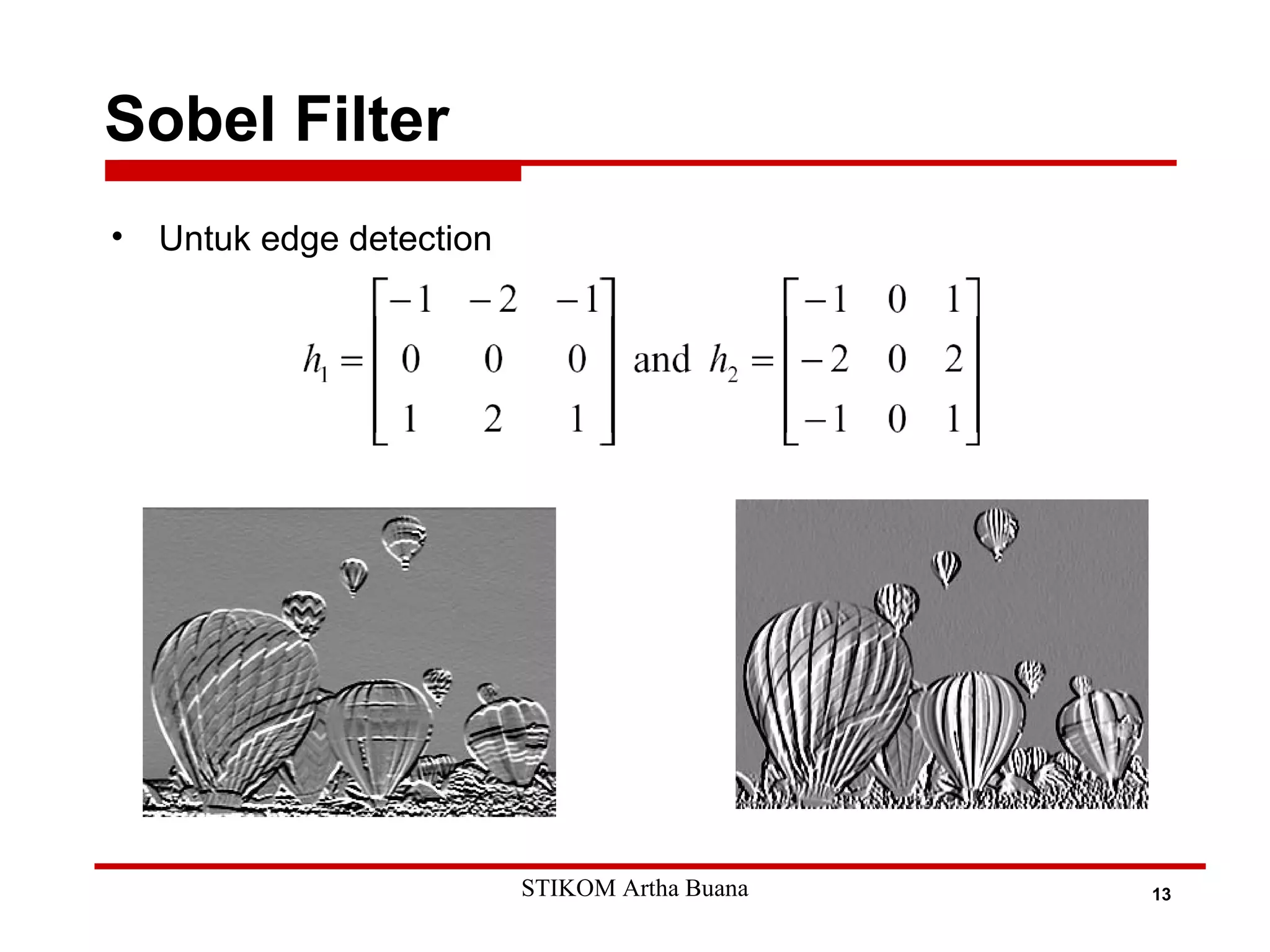

16. Sobel Filter
13
• Untuk edge detection
STIKOM Artha Buana
