Pertemuan 4 Dioda1

ELEKTRONIKA DASAR
KODE MK : 11200006
DIODA

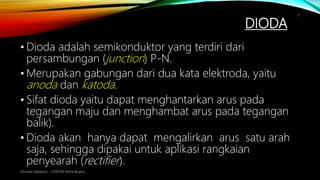

DIODA
• Dioda adalah semikonduktor yang terdiri dari
persambungan (junction) P-N.
• Merupakan gabungan dari dua kata elektroda, yaitu
anoda dan katoda.
• Sifat dioda yaitu dapat menghantarkan arus pada
tegangan maju dan menghambat arus pada tegangan
balik).
• Dioda akan hanya dapat mengalirkan arus satu arah
saja, sehingga dipakai untuk aplikasi rangkaian
penyearah (rectifier).
Ahmad Haidaroh - STIKOM Artha Buana
2

DIODA
3

DIODA P-N
4
• Jika dua tipe bahan semikonduktor
ini dilekatkan, maka akan didapat
sambungan P-N (p-n junction)
yang dikenal sebagai dioda.
• Pada pembuatannya memang
material tipe P dan tipe N bukan
disambung secara harfiah,
melainkan dari satu bahan
(monolitic) dengan memberi
doping (impurity material) yang
berbeda.

DIODA P-N
5

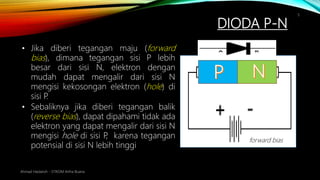

• Jika diberi tegangan maju (forward
bias), dimana tegangan sisi P lebih
besar dari sisi N, elektron dengan
mudah dapat mengalir dari sisi N
mengisi kekosongan elektron (hole) di
sisi P.
• Sebaliknya jika diberi tegangan balik
(reverse bias), dapat dipahami tidak ada
elektron yang dapat mengalir dari sisi N
mengisi hole di sisi P, karena tegangan
potensial di sisi N lebih tinggi
forward bias

DIODA P-N
6
Contoh Bentuk Fisik Dioda

DIODA P-N
7

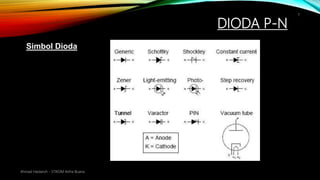

Simbol Dioda

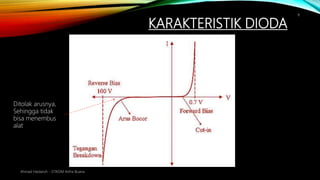

KARAKTERISTIK DIODA
8
Ditolak arusnya,
Sehingga tidak
bisa menembus
alat

FUNGSI DIODA
9
1. Penyearah, contoh : dioda bridge
2. Penstabil tegangan (voltage regulator), yaitu dioda zener
3. Pengaman /sekering
4. Sebagai rangkaian clipper, yaitu untuk memangkas/membuang level sinyal yang
ada di atas atau di bawah level tegangan tertentu.
5. Sebagai rangkaian clamper, yaitu untuk menambahkan komponen dc kepada
suatu sinyal ac
6. Pengganda tegaangan.
7. Sebagai indikator, yaitu LED (light emiting diode)
8. Sebagai sensor panas, contoh aplikasi pada rangkaian power amplifier
9. Sebagai sensor cahaya, yaitu dioda photo
10. Sebagai rangkaian VCO (voltage controlled oscilator), yaitu dioda varactor

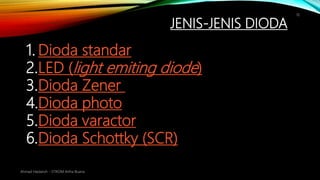

JENIS-JENIS DIODA
10
1. Dioda standar
2.LED (light emiting diode)
3.Dioda Zener
4.Dioda photo
5.Dioda varactor
6.Dioda Schottky (SCR)

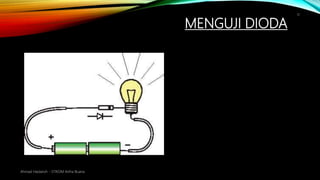

MENGUJI DIODA
11

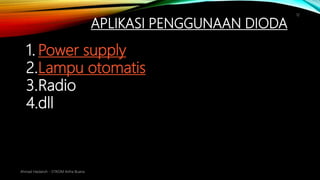

APLIKASI PENGGUNAAN DIODA
12
1. Power supply
2.Lampu otomatis
3.Radio
4.dll

DIODA STANDAR
13

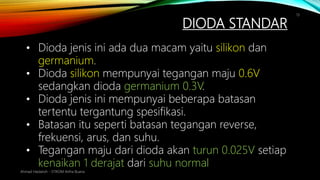

• Dioda jenis ini ada dua macam yaitu silikon dan
germanium.
• Dioda silikon mempunyai tegangan maju 0.6V
sedangkan dioda germanium 0.3V.
• Dioda jenis ini mempunyai beberapa batasan
tertentu tergantung spesifikasi.
• Batasan itu seperti batasan tegangan reverse,
frekuensi, arus, dan suhu.
• Tegangan maju dari dioda akan turun 0.025V setiap
kenaikan 1 derajat dari suhu normal

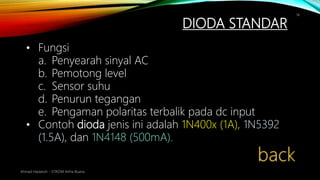

DIODA STANDAR
14
• Fungsi
a. Penyearah sinyal AC
b. Pemotong level
c. Sensor suhu
d. Penurun tegangan
e. Pengaman polaritas terbalik pada dc input
• Contoh dioda jenis ini adalah 1N400x (1A), 1N5392
(1.5A), dan 1N4148 (500mA).

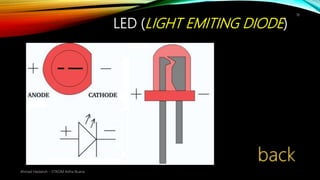

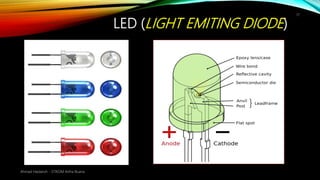

LED (LIGHT EMITING DIODE)
15
• Dioda jenis ini mempunyai lapisan fosfor yang bisa
memancarkan cahaya saat diberi polaritas pada
kedua kutubnya.
• LED mempunyai batasan arus maksimal yang
mengalir melaluinya. Diatas nilai tersebut dipastikan
umur led tidak lama.
• Jenis led ditentukan oleh cahaya yang dipancarkan.
Seperti led merah, hijau, biru, kuning, oranye, infra
merah dan laser diode.

16

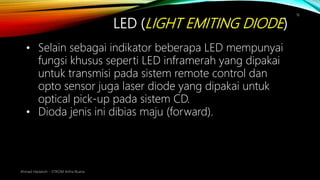

• Selain sebagai indikator beberapa LED mempunyai
fungsi khusus seperti LED inframerah yang dipakai
untuk transmisi pada sistem remote control dan
opto sensor juga laser diode yang dipakai untuk
optical pick-up pada sistem CD.
• Dioda jenis ini dibias maju (forward).

17

18

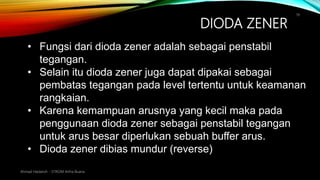

DIODA ZENER
19
• Fungsi dari dioda zener adalah sebagai penstabil
tegangan.
• Selain itu dioda zener juga dapat dipakai sebagai
pembatas tegangan pada level tertentu untuk keamanan
rangkaian.
• Karena kemampuan arusnya yang kecil maka pada
penggunaan dioda zener sebagai penstabil tegangan
untuk arus besar diperlukan sebuah buffer arus.
• Dioda zener dibias mundur (reverse)

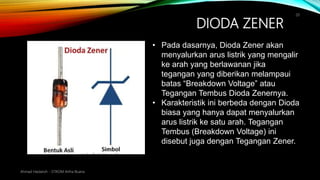

DIODA ZENER
20
• Pada dasarnya, Dioda Zener akan
menyalurkan arus listrik yang mengalir
ke arah yang berlawanan jika
tegangan yang diberikan melampaui
batas “Breakdown Voltage” atau
Tegangan Tembus Dioda Zenernya.
• Karakteristik ini berbeda dengan Dioda
biasa yang hanya dapat menyalurkan
arus listrik ke satu arah. Tegangan
Tembus (Breakdown Voltage) ini
disebut juga dengan Tegangan Zener.

DIODA ZENER
21

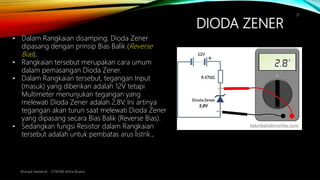

• Dalam Rangkaian disamping, Dioda Zener
dipasang dengan prinsip Bias Balik (Reverse
Bias),
• Rangkaian tersebut merupakan cara umum
dalam pemasangan Dioda Zener.
• Dalam Rangkaian tersebut, tegangan Input
(masuk) yang diberikan adalah 12V tetapi
Multimeter menunjukan tegangan yang
melewati Dioda Zener adalah 2,8V. Ini artinya
tegangan akan turun saat melewati Dioda Zener
yang dipasang secara Bias Balik (Reverse Bias).
• Sedangkan fungsi Resistor dalam Rangkaian
tersebut adalah untuk pembatas arus listrik..

DIODA ZENER
22
• Untuk menghitung Arus Listrik (Ampere)
tersebut, kita dapat menggunakan Hukum Ohm
• (Vinput – Vzener) / R = I
(12 – 2,8) /460 = 19,6mA
• Jika menggunakan Tegangan yang lebih tinggi,
contohnya 24V. Maka arus listrik yang mengalir
dalam Rangkaian tersebut akan semakin besar :
(24 – 2,8) / 460 = 45mA
• Akan tetapi, tegangan yang melewati Dioda
Zener akan sama yaitu 2,8V. Oleh karena itu,
Dioda Zener merupakan Komponen Elektronika
yang cocok untuk digunakan sebagai Voltage
Regulator (Pengatur Tegangan),

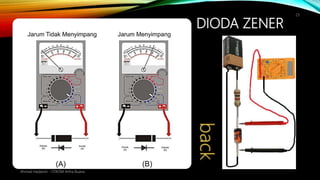

DIODA ZENER
23

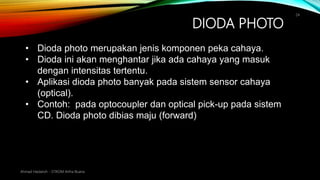

DIODA PHOTO
24
• Dioda photo merupakan jenis komponen peka cahaya.
• Dioda ini akan menghantar jika ada cahaya yang masuk
dengan intensitas tertentu.
• Aplikasi dioda photo banyak pada sistem sensor cahaya
(optical).
• Contoh: pada optocoupler dan optical pick-up pada sistem
CD. Dioda photo dibias maju (forward)

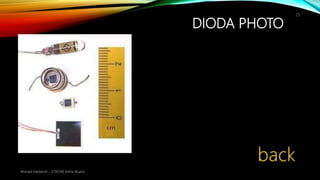

DIODA PHOTO
25

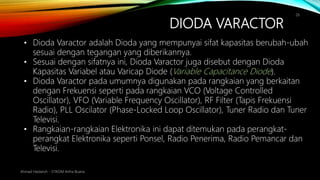

DIODA VARACTOR
26
• Dioda Varactor adalah Dioda yang mempunyai sifat kapasitas berubah-ubah
sesuai dengan tegangan yang diberikannya.
• Sesuai dengan sifatnya ini, Dioda Varactor juga disebut dengan Dioda
Kapasitas Variabel atau Varicap Diode (Variable Capacitance Diode).
• Dioda Varactor pada umumnya digunakan pada rangkaian yang berkaitan
dengan Frekuensi seperti pada rangkaian VCO (Voltage Controlled
Oscillator), VFO (Variable Frequency Oscillator), RF Filter (Tapis Frekuensi
Radio), PLL Oscilator (Phase-Locked Loop Oscillator), Tuner Radio dan Tuner
Televisi.
• Rangkaian-rangkaian Elektronika ini dapat ditemukan pada perangkat-
perangkat Elektronika seperti Ponsel, Radio Penerima, Radio Pemancar dan
Televisi.

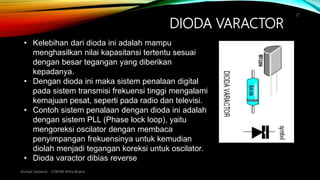

DIODA VARACTOR
27
• Kelebihan dari dioda ini adalah mampu
menghasilkan nilai kapasitansi tertentu sesuai
dengan besar tegangan yang diberikan
kepadanya.
• Dengan dioda ini maka sistem penalaan digital
pada sistem transmisi frekuensi tinggi mengalami
kemajuan pesat, seperti pada radio dan televisi.
• Contoh sistem penalaan dengan dioda ini adalah
dengan sistem PLL (Phase lock loop), yaitu
mengoreksi oscilator dengan membaca
penyimpangan frekuensinya untuk kemudian
diolah menjadi tegangan koreksi untuk oscilator.
• Dioda varactor dibias reverse

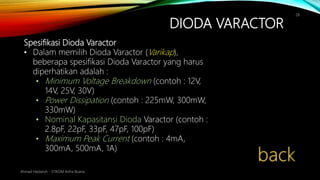

DIODA VARACTOR
28
Spesifikasi Dioda Varactor
• Dalam memilih Dioda Varactor (Varikap),
beberapa spesifikasi Dioda Varactor yang harus
diperhatikan adalah :
• Minimum Voltage Breakdown (contoh : 12V,
14V, 25V, 30V)
• Power Dissipation (contoh : 225mW, 300mW,
330mW)
• Nominal Kapasitansi Dioda Varactor (contoh :
2.8pF, 22pF, 33pF, 47pF, 100pF)
• Maximum Peak Current (contoh : 4mA,
300mA, 500mA, 1A)

POWER SUPLLY
29

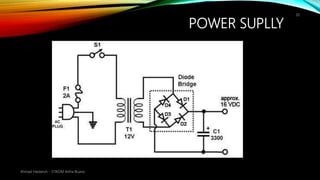

POWER SUPLLY
30

POWER SUPLLY
31

LAMPU OTOMATIS
32
4 bh dioda IN4002/IN4007
3 bh Resistor R1 820k , R2 33k , R3 4k7
1 bh ldr (kecil , sedang , besar , sesuai keinginan anda)
1 bh SCR FIR3D/2P4M
Lampu biasa (5watt/10 watt)
SCR

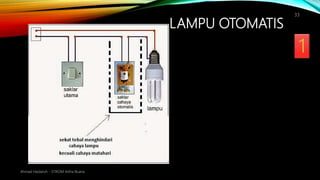

LAMPU OTOMATIS
33

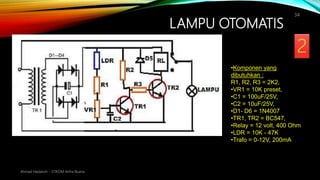

LAMPU OTOMATIS
34
•Komponen yang
dibutuhkan :
R1, R2, R3 = 2K2,
•VR1 = 10K preset,
•C1 = 100uF/25V,
•C2 = 10uF/25V,
•D1- D6 = 1N4007
•TR1, TR2 = BC547,
•Relay = 12 volt, 400 Ohm
•LDR = 10K - 47K
•Trafo = 0-12V, 200mA

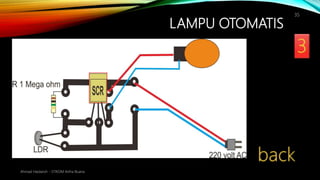

LAMPU OTOMATIS
35

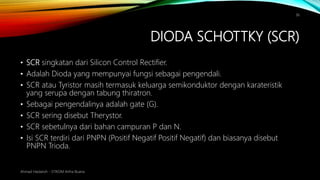

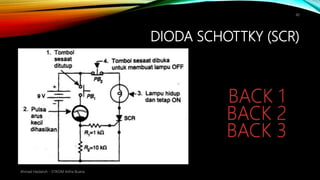

DIODA SCHOTTKY (SCR)
• SCR singkatan dari Silicon Control Rectifier.
• Adalah Dioda yang mempunyai fungsi sebagai pengendali.
• SCR atau Tyristor masih termasuk keluarga semikonduktor dengan karateristik
yang serupa dengan tabung thiratron.
• Sebagai pengendalinya adalah gate (G).
• SCR sering disebut Therystor.
• SCR sebetulnya dari bahan campuran P dan N.
• Isi SCR terdiri dari PNPN (Positif Negatif Positif Negatif) dan biasanya disebut
PNPN Trioda.
36

37

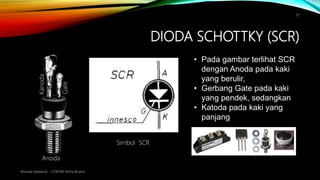

Simbol SCR
• Pada gambar terlihat SCR
dengan Anoda pada kaki
yang berulir,
• Gerbang Gate pada kaki
yang pendek, sedangkan
• Katoda pada kaki yang
panjang
Anoda
Kanoda

38

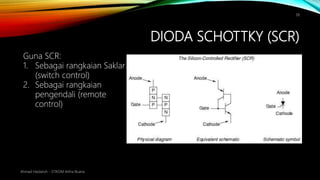

Guna SCR:
1. Sebagai rangkaian Saklar
(switch control)
2. Sebagai rangkaian
pengendali (remote
control)

39

40
