1. Arduino e sensori
http://www.zeppelinmaker.it

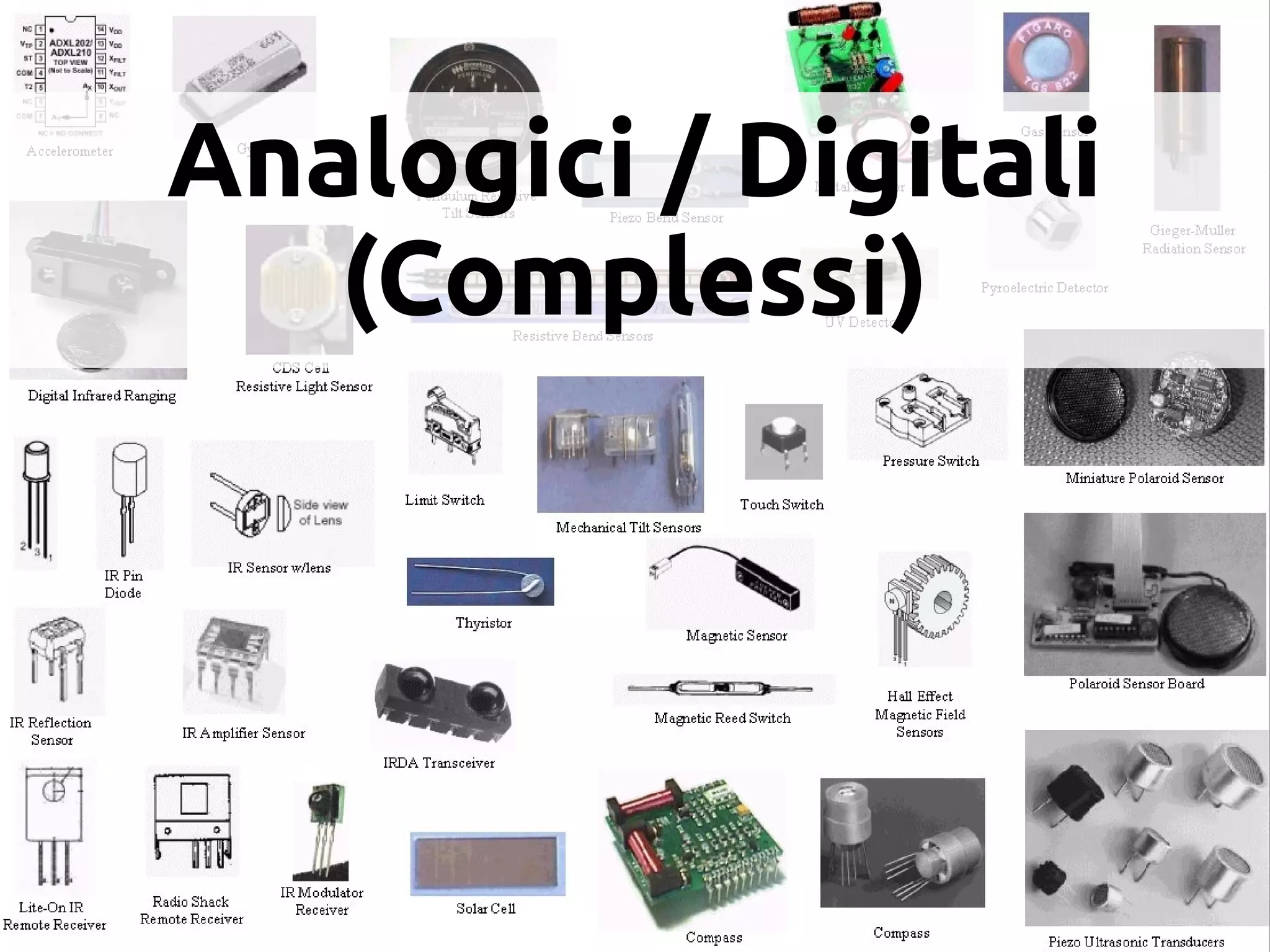

2. Analogici / Digitali
(Complessi)

3. Sensori
Pulsante
Termistore
Fotoresistenza
Rilevatore di pressione

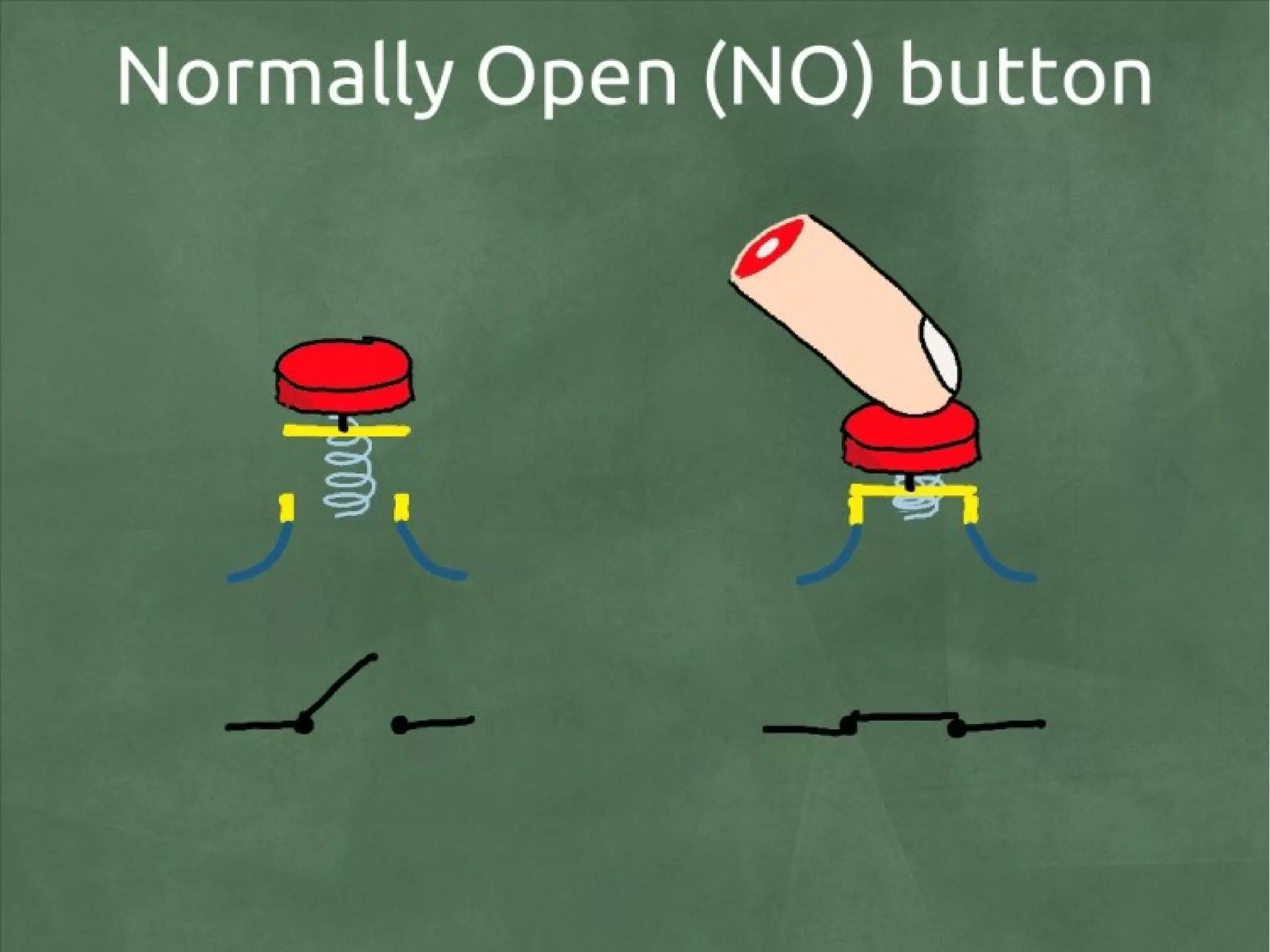

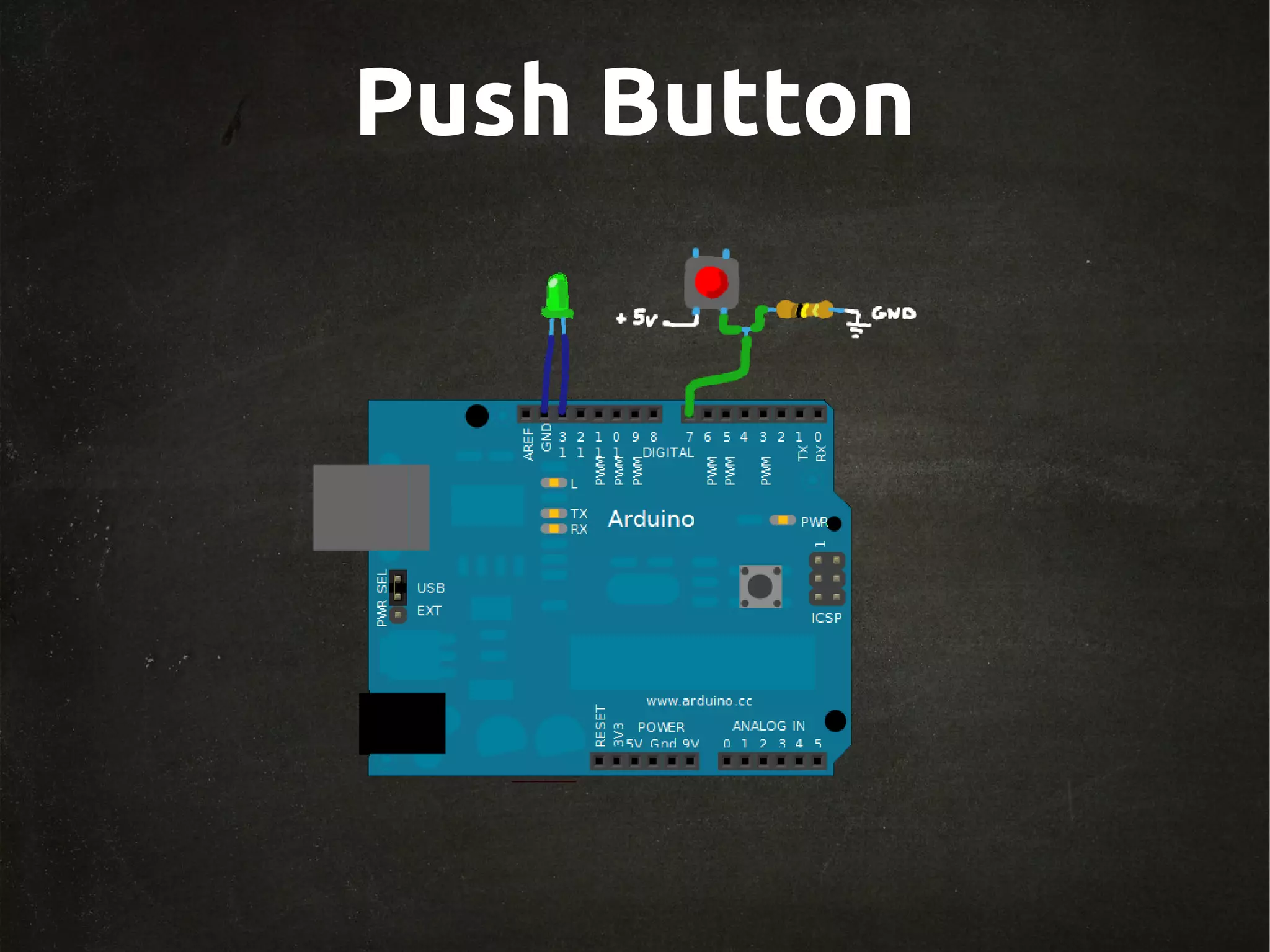

4. Push Button

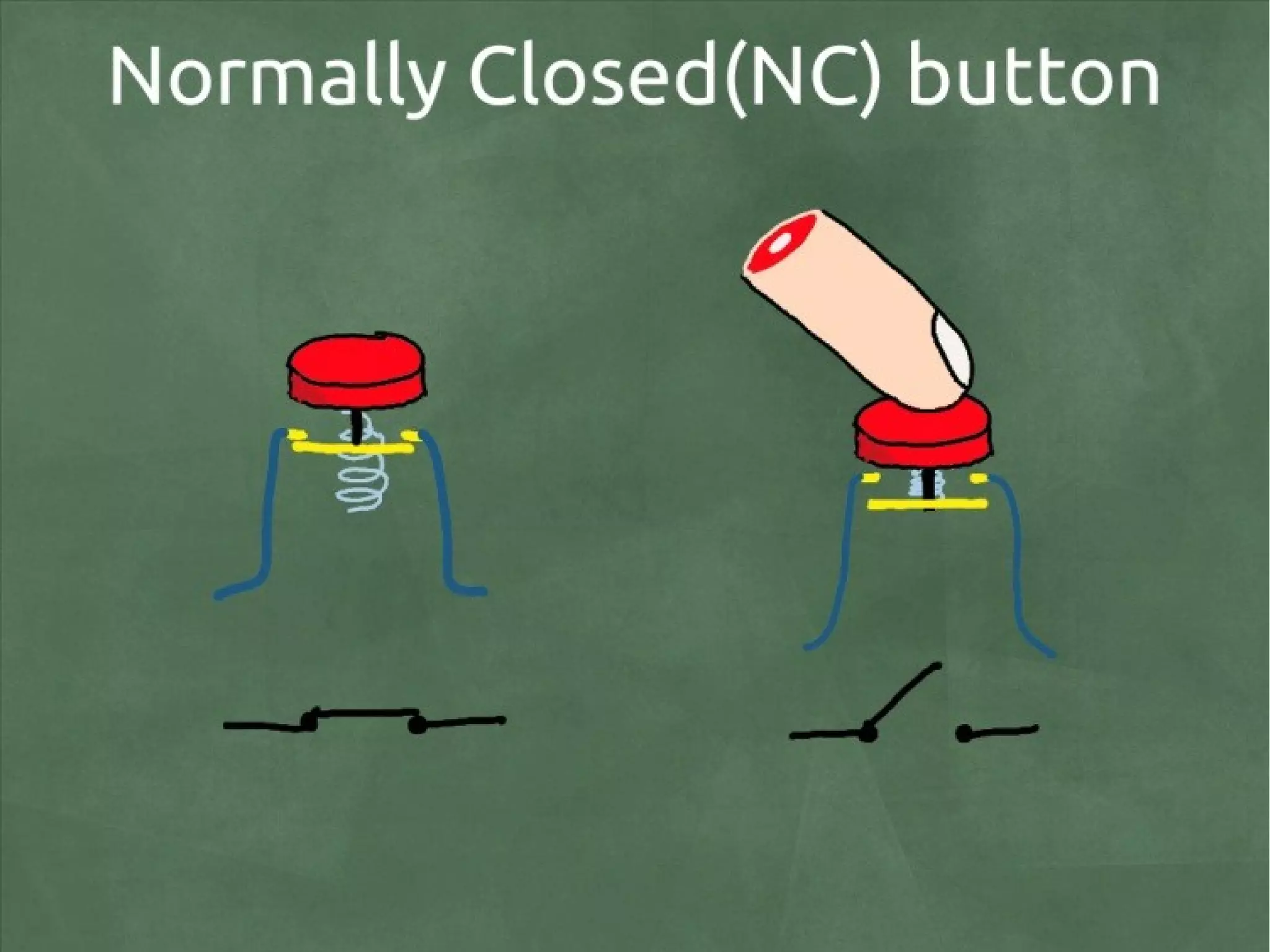

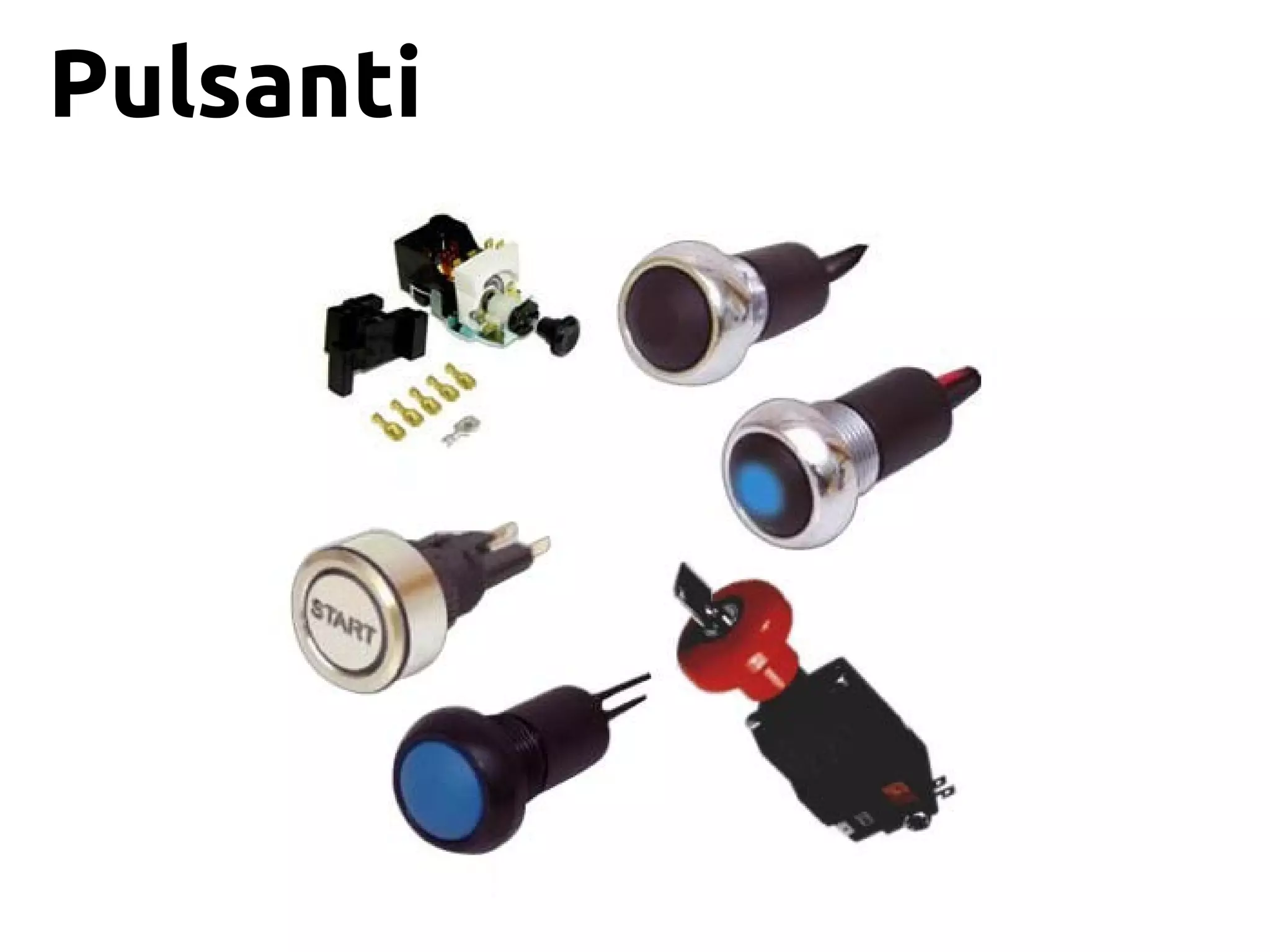

5. Pulsanti

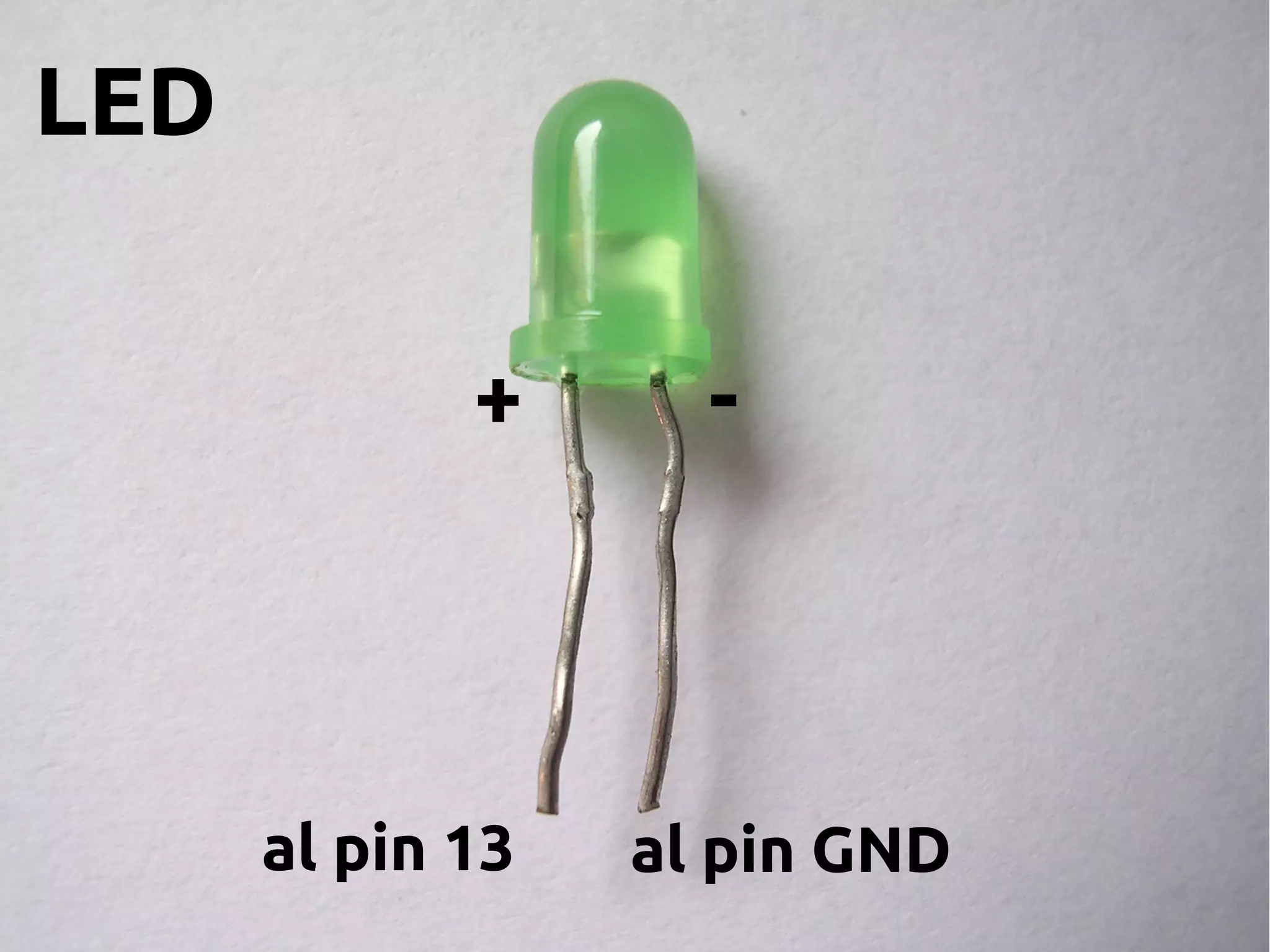

8. LED
+
al pin 13
-
al pin GND

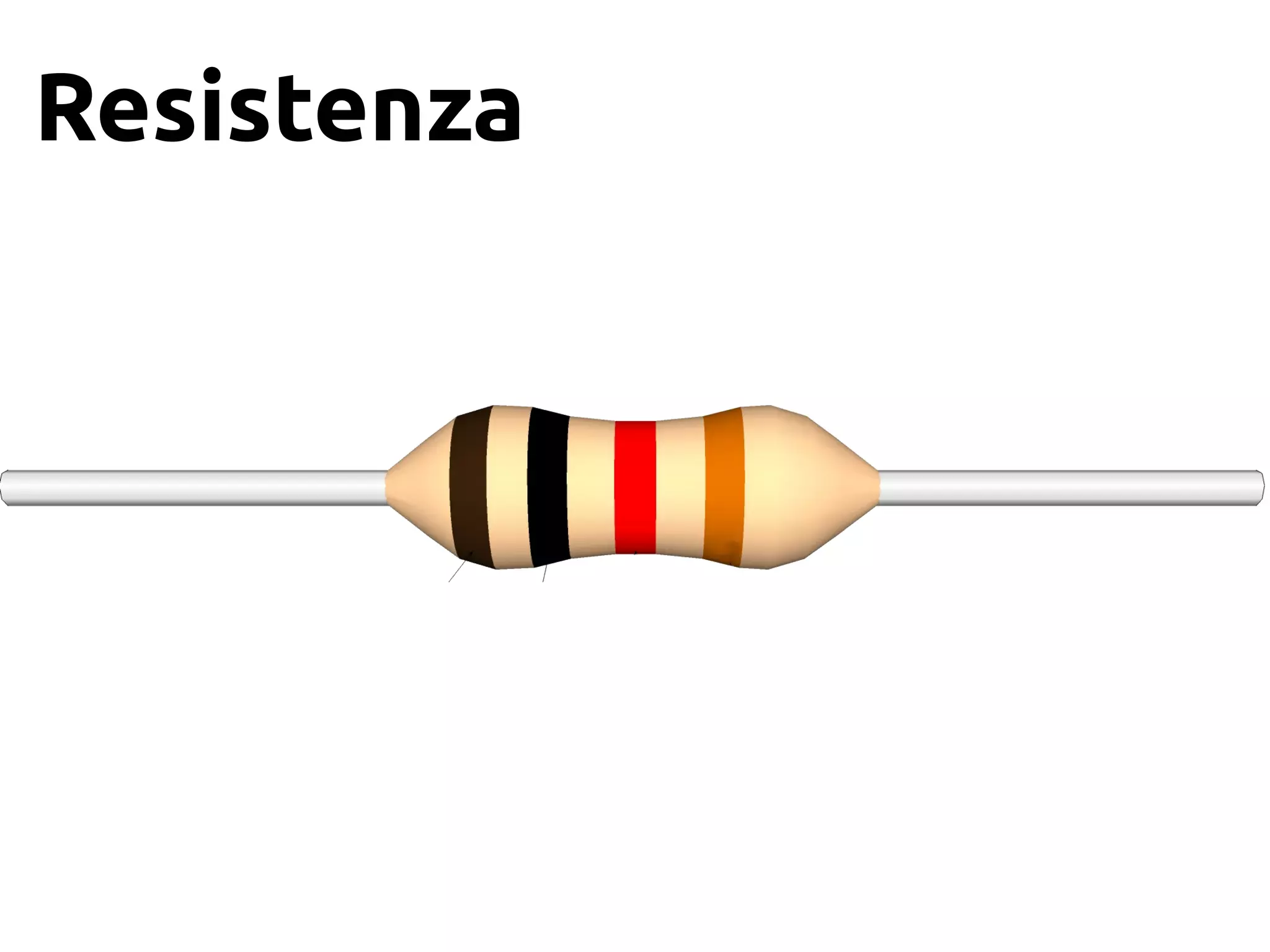

9. Resistenza

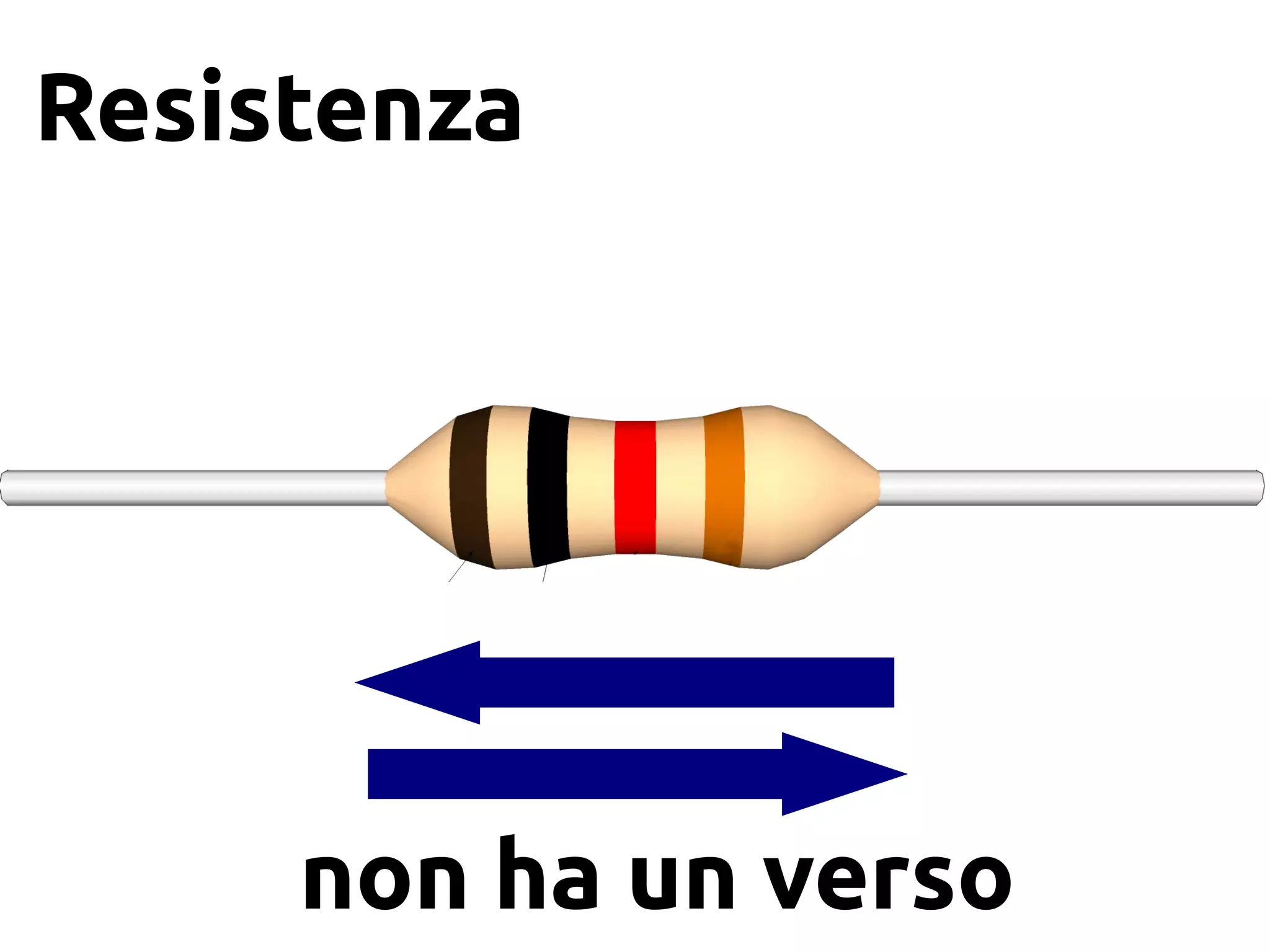

10. Resistenza
non ha un verso

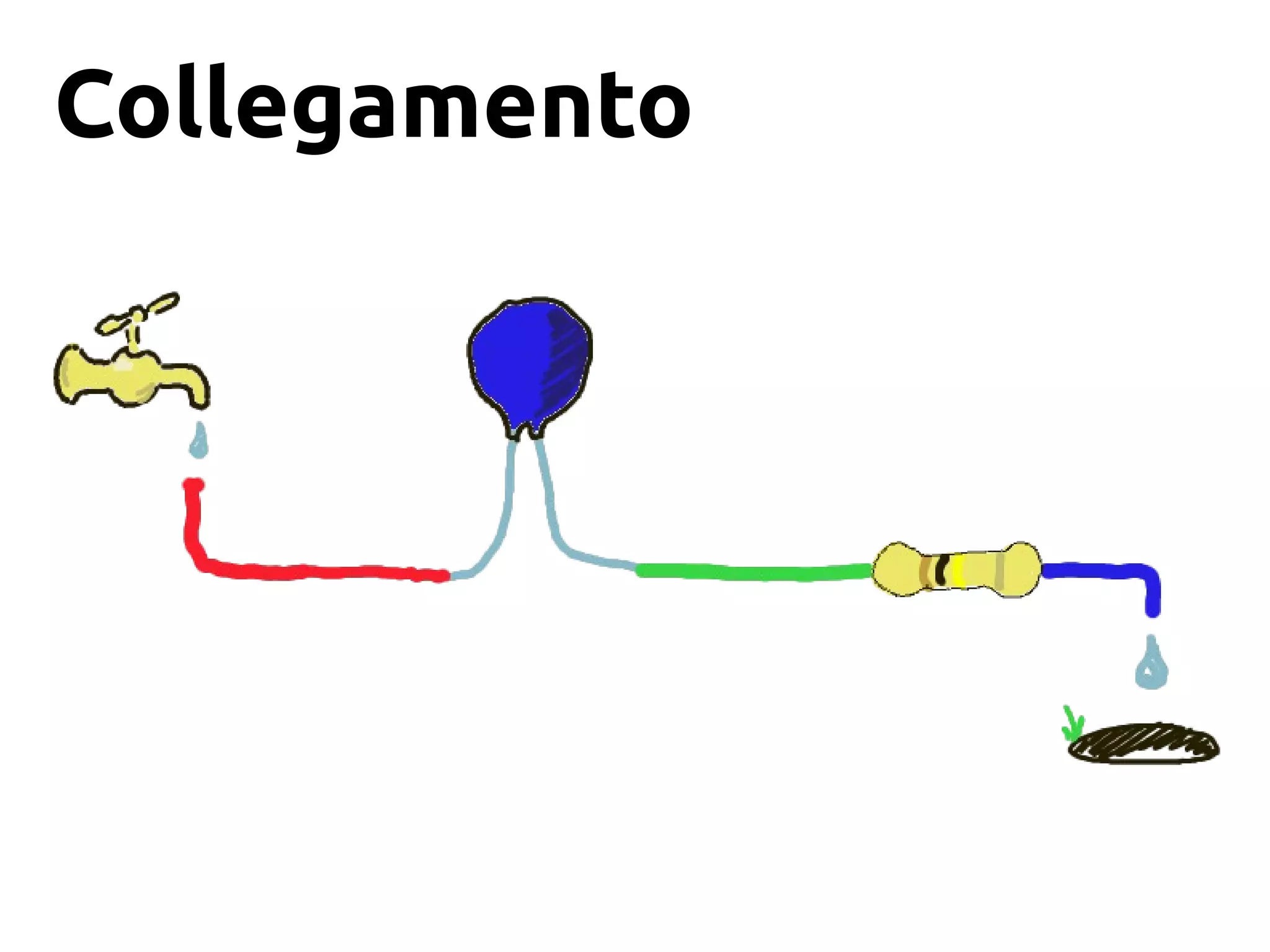

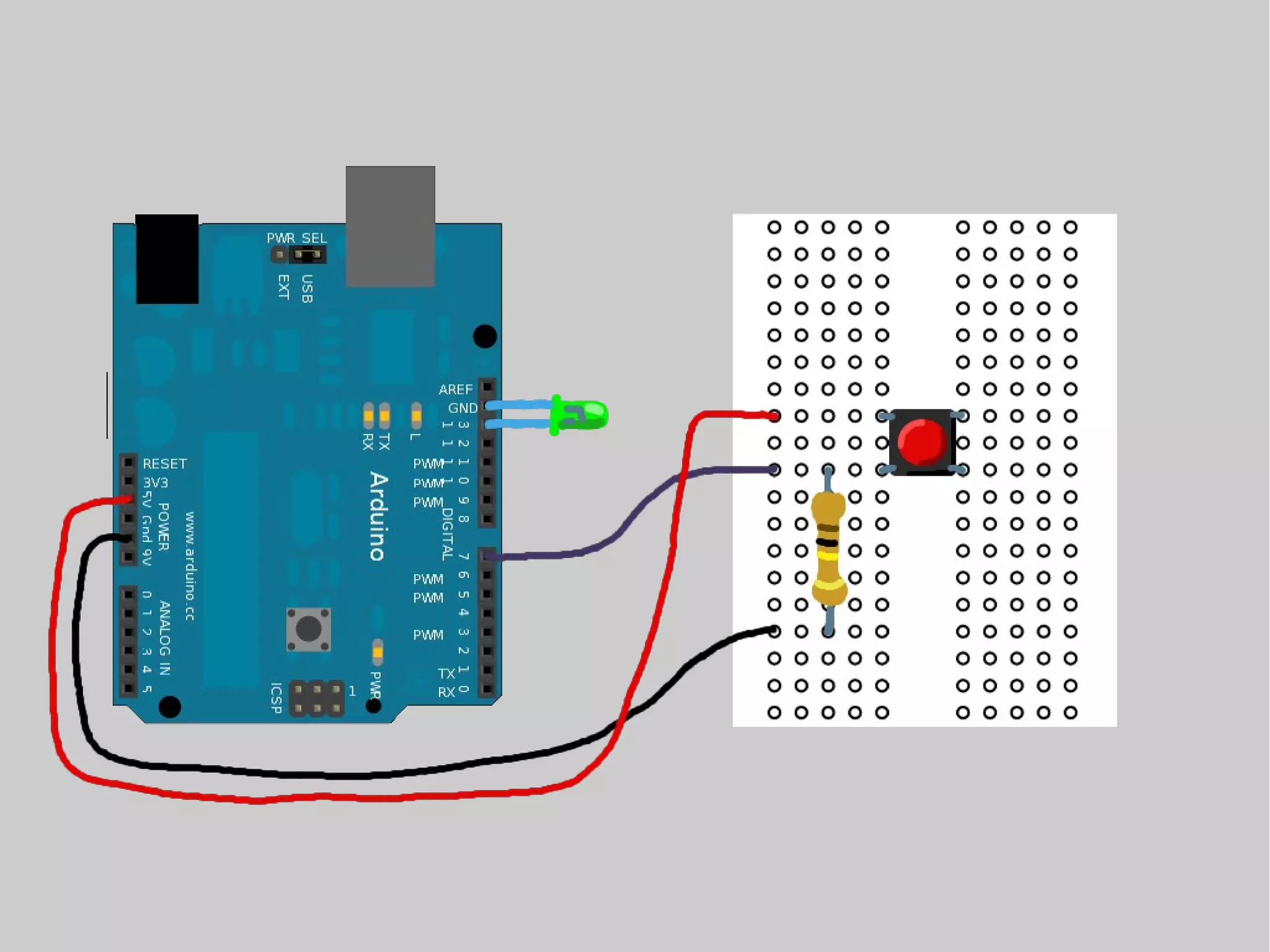

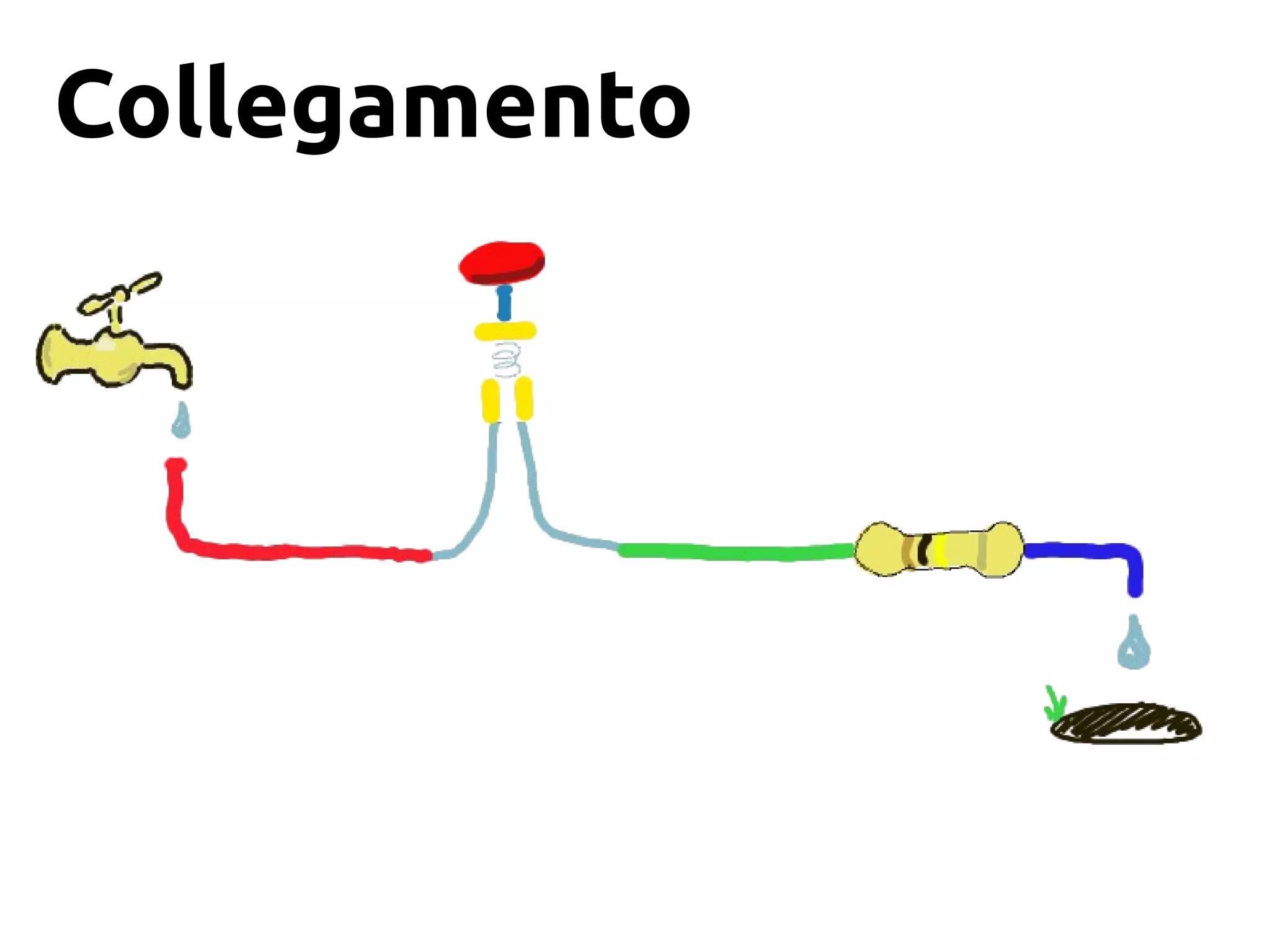

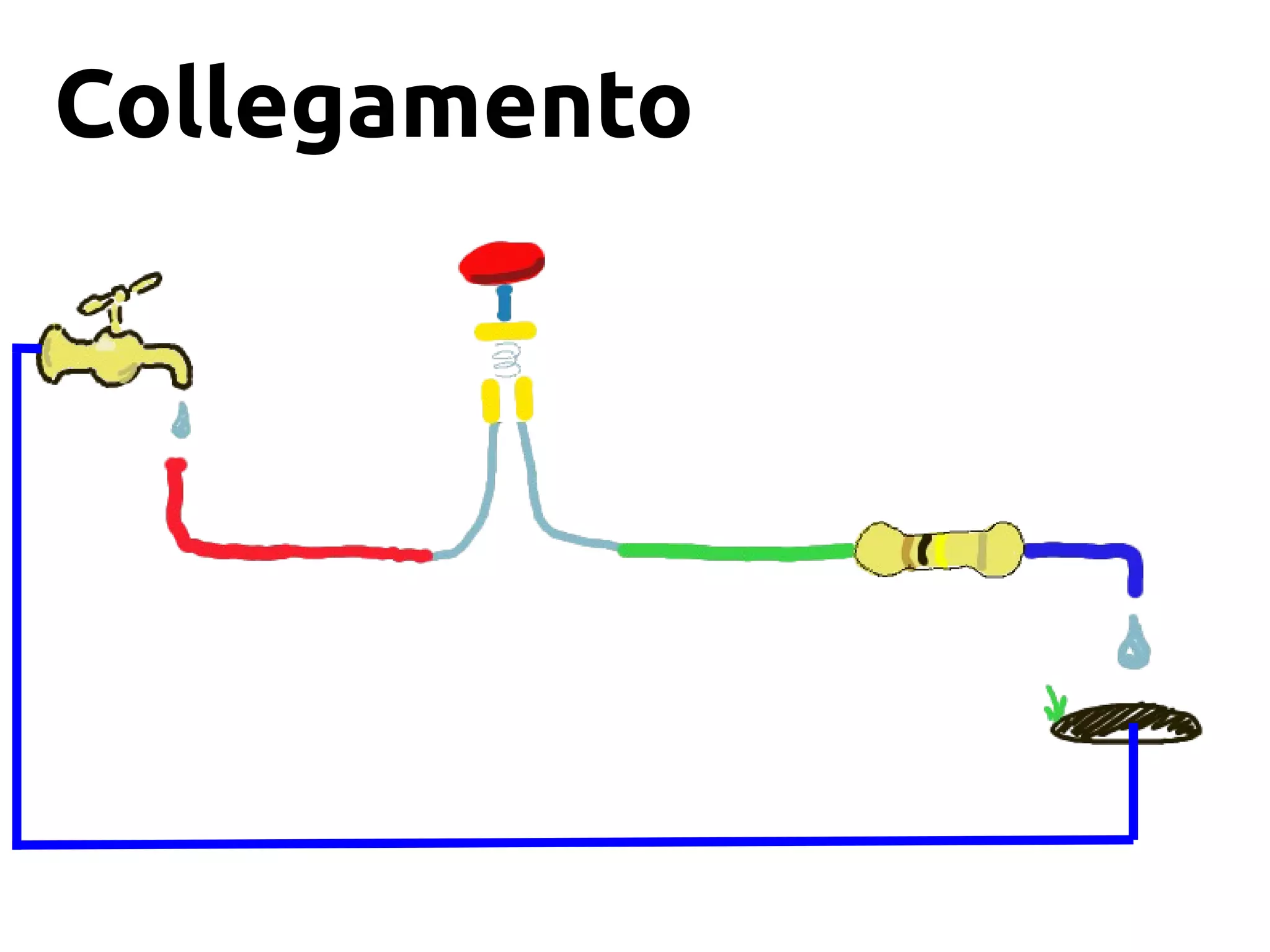

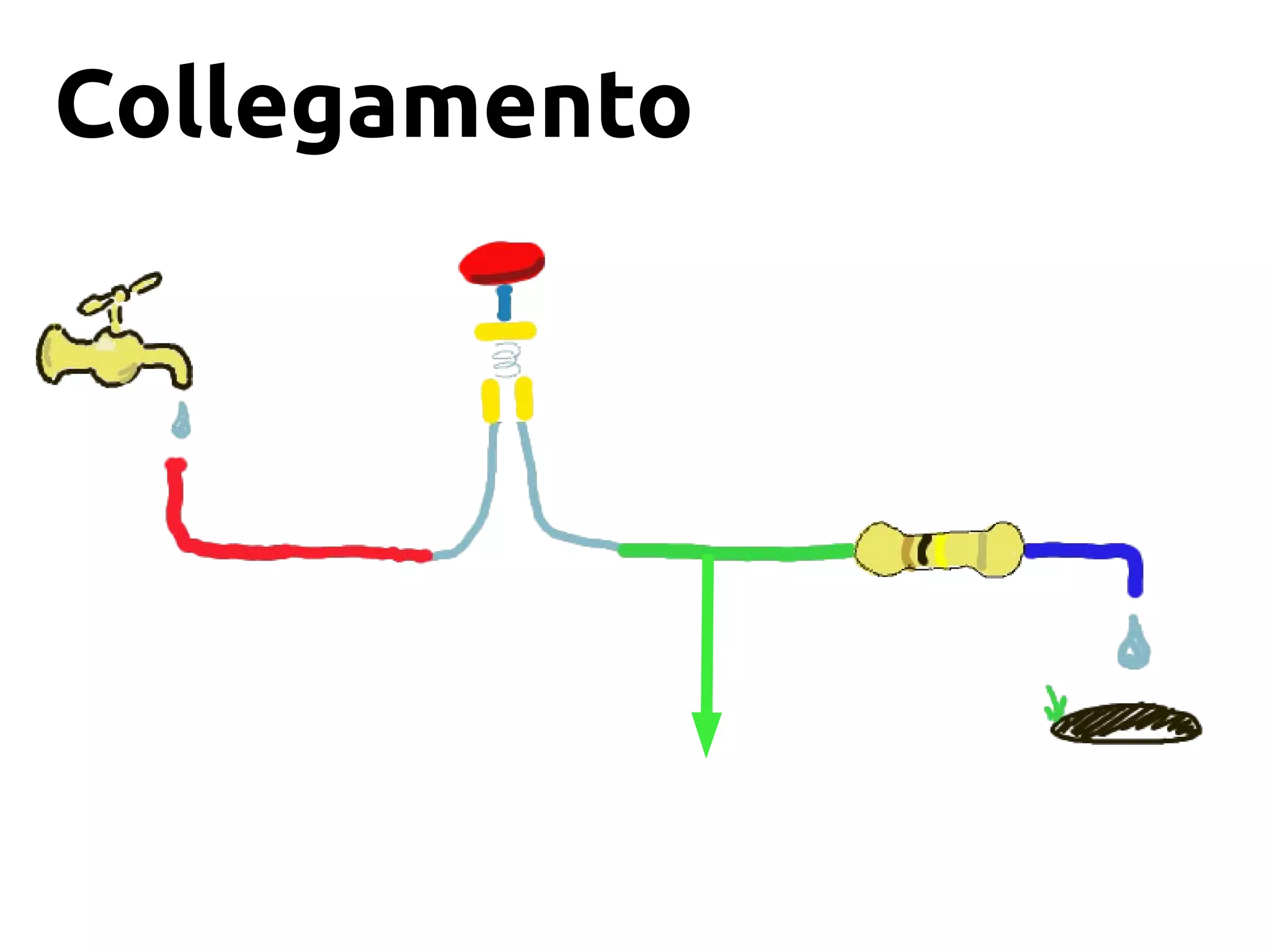

12. Collegamento

13. Collegamento

14. Collegamento

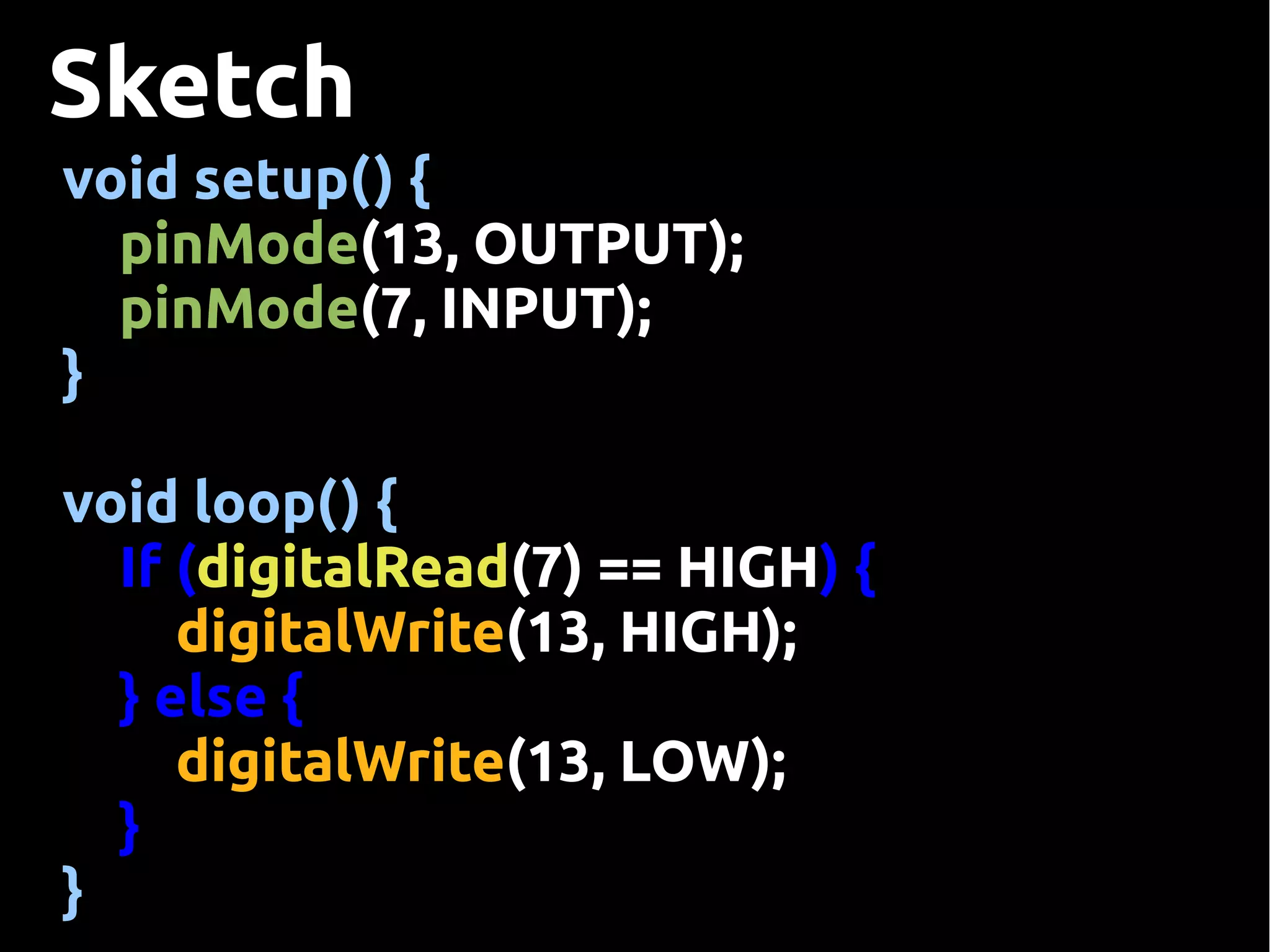

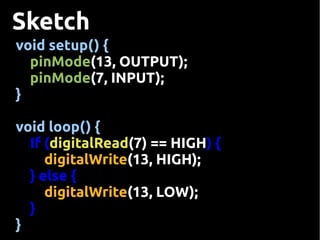

16. Sketch
void setup() {
pinMode(13, OUTPUT);
pinMode(7, INPUT);
}
void loop() {
If (digitalRead(7) == HIGH) {
digitalWrite(13, HIGH);
} else {
digitalWrite(13, LOW);
}
}

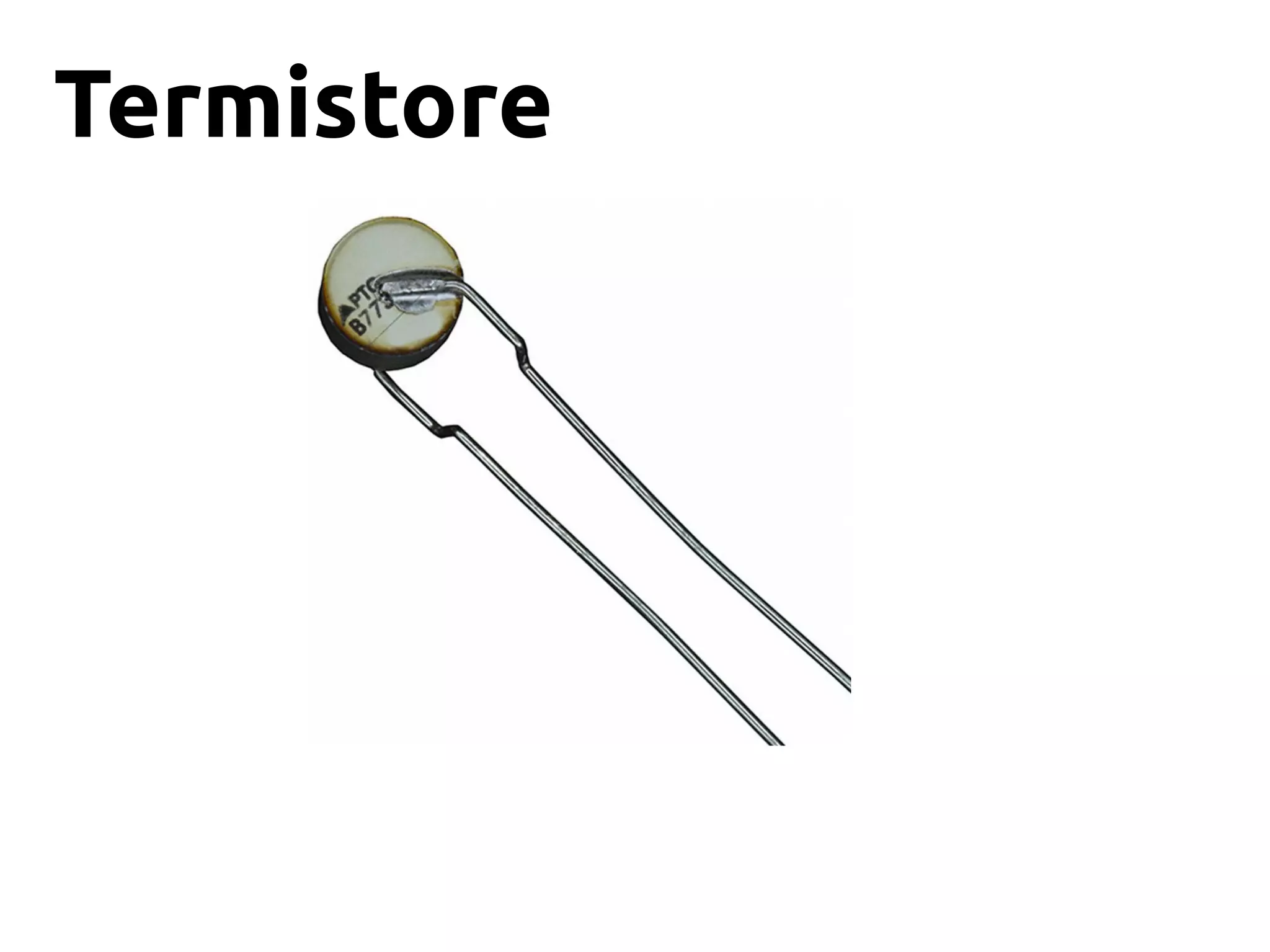

17. Termistore

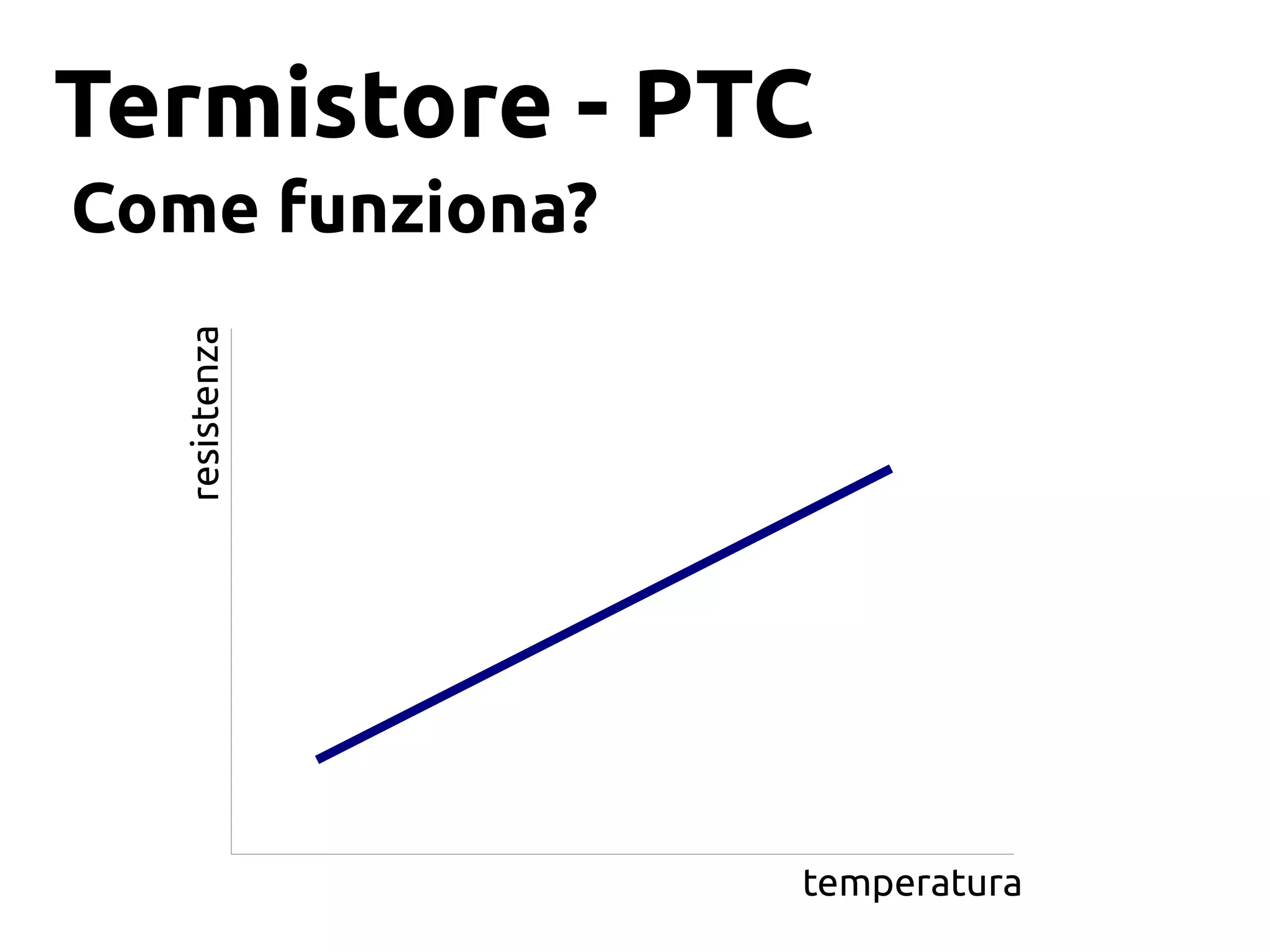

18. Termistore - PTC
resistenza
Come funziona?
temperatura

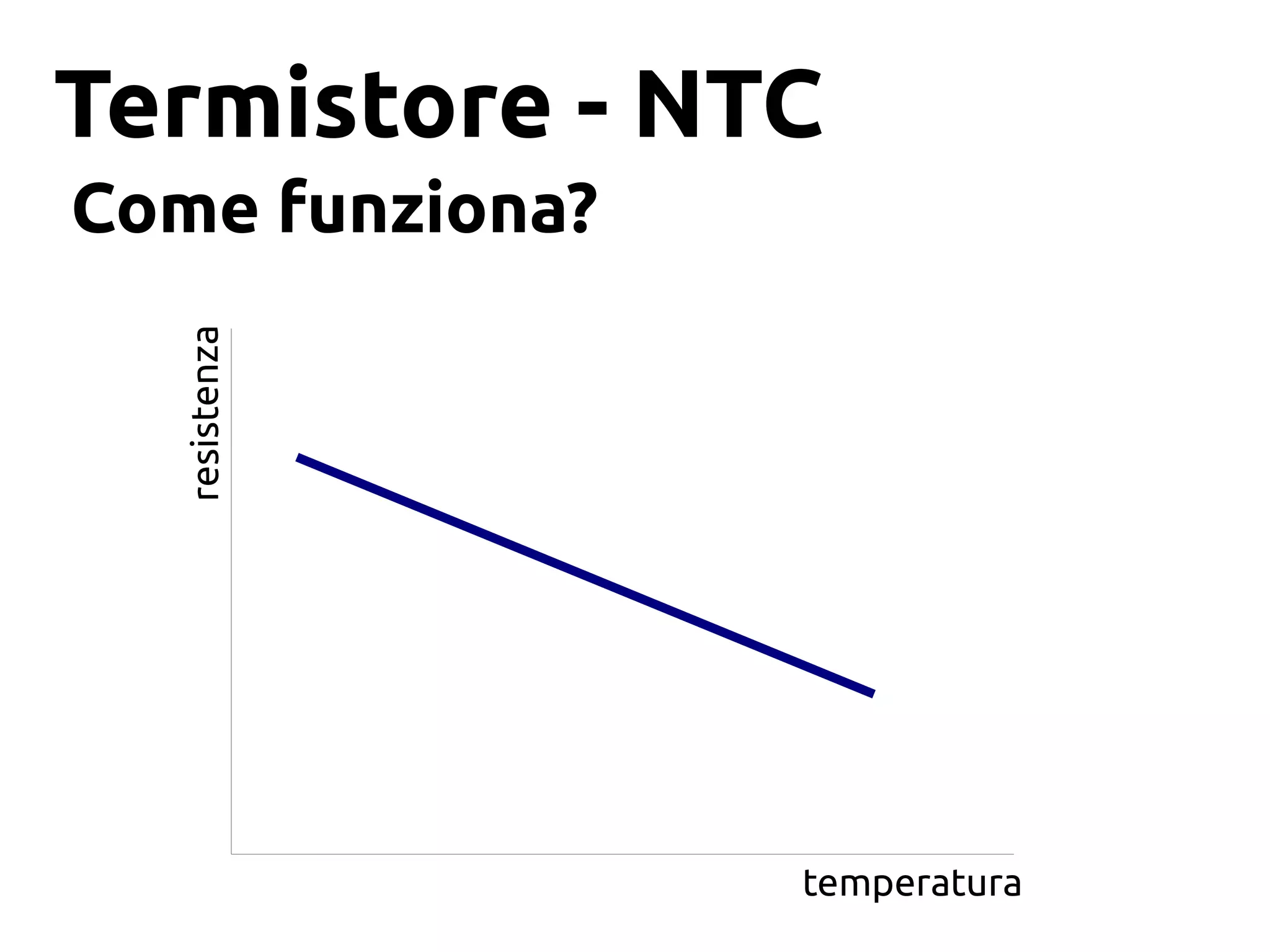

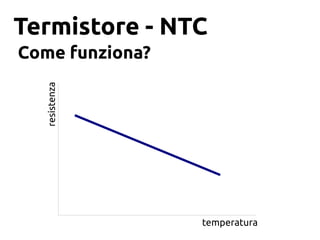

19. Termistore - NTC
resistenza
Come funziona?
temperatura

20. Lab - termistore

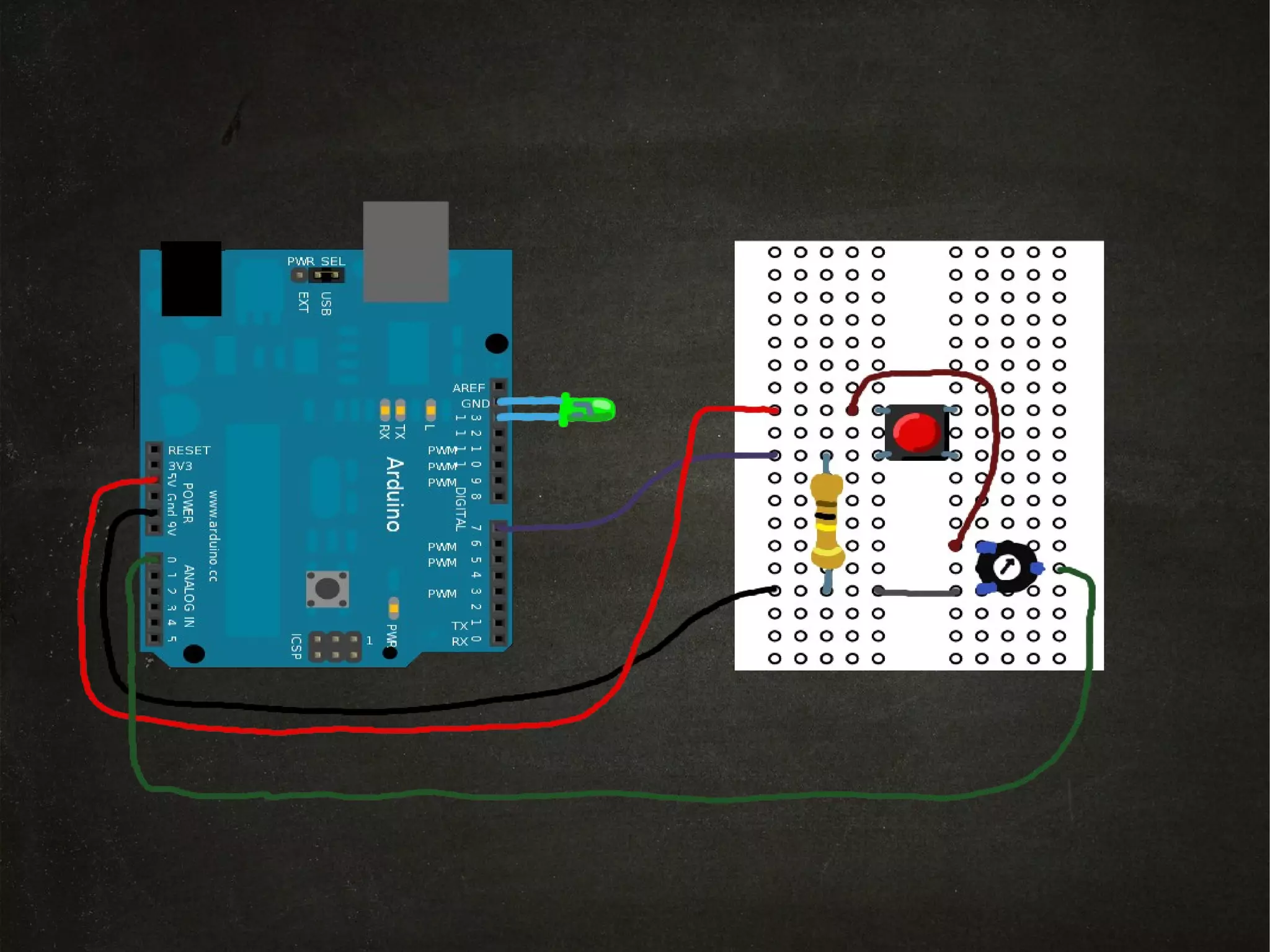

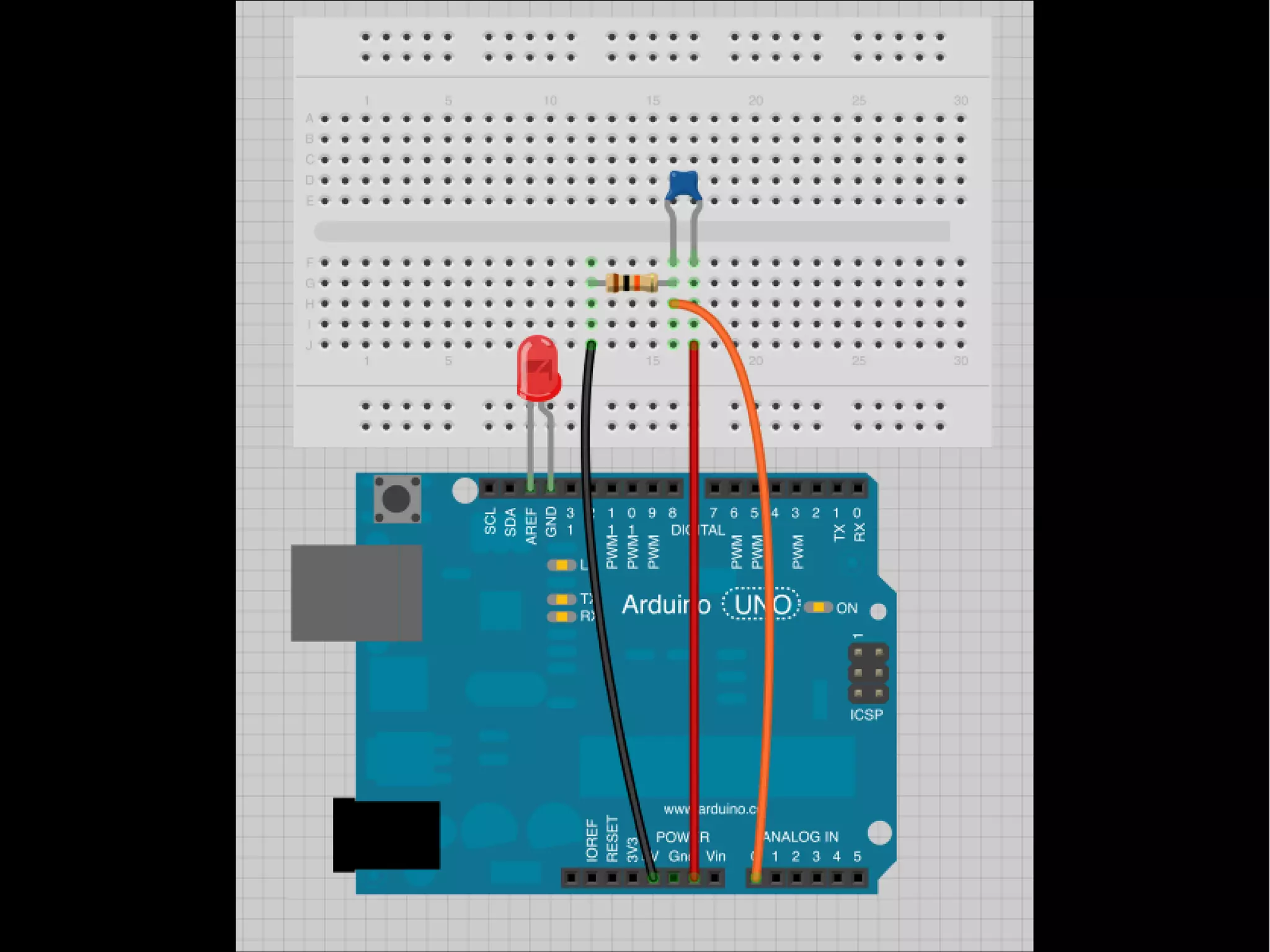

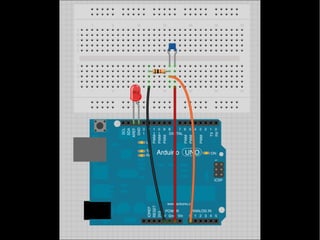

21. Collegamento

22. Collegamento

24. Sketch
void setup() {

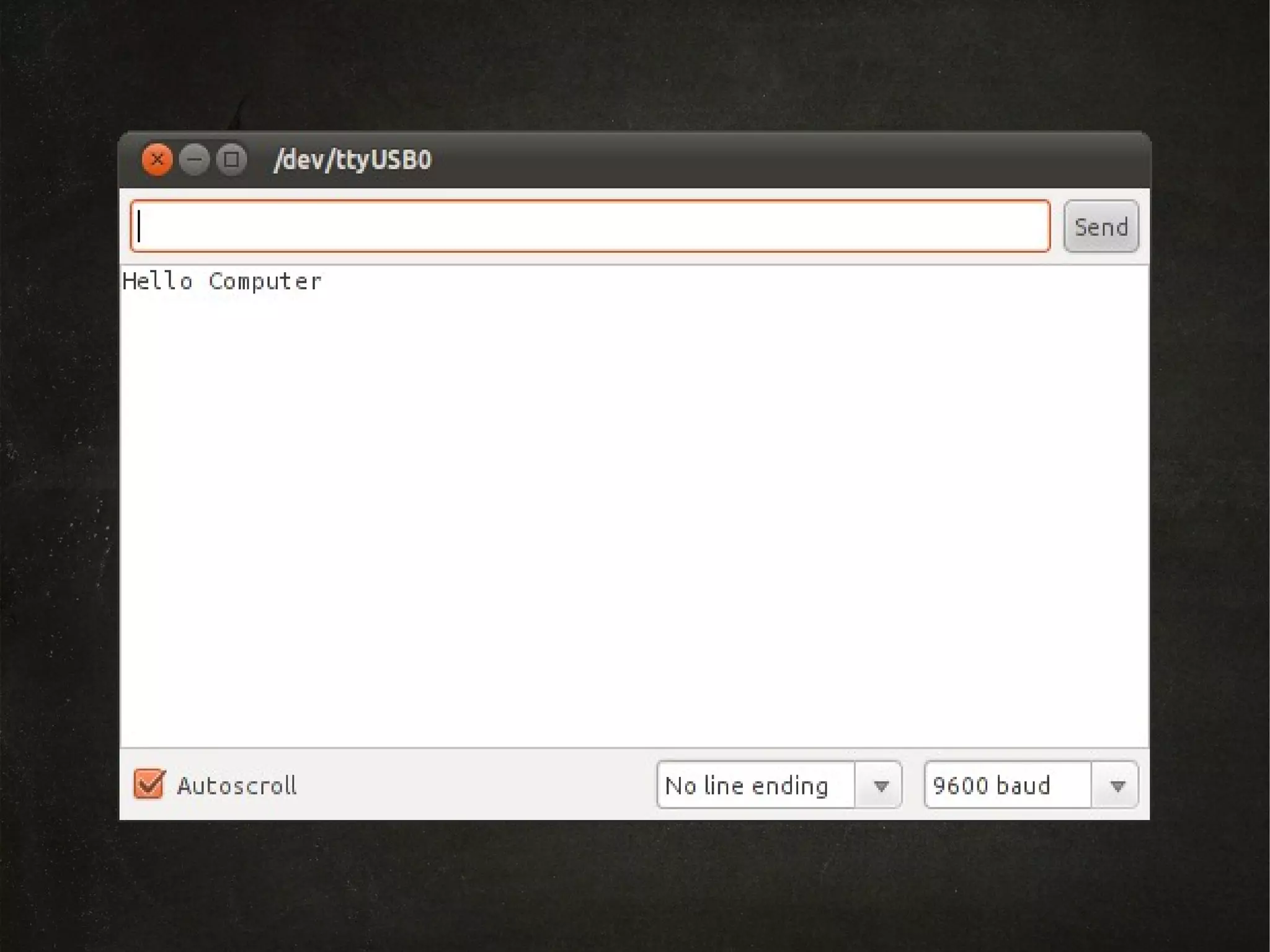

Serial.begin(9600);
}
void loop() {
Serial.println(analogRead(A0));
}

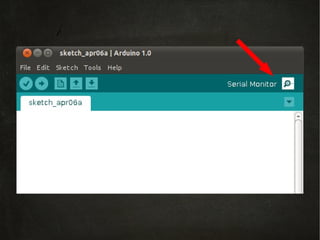

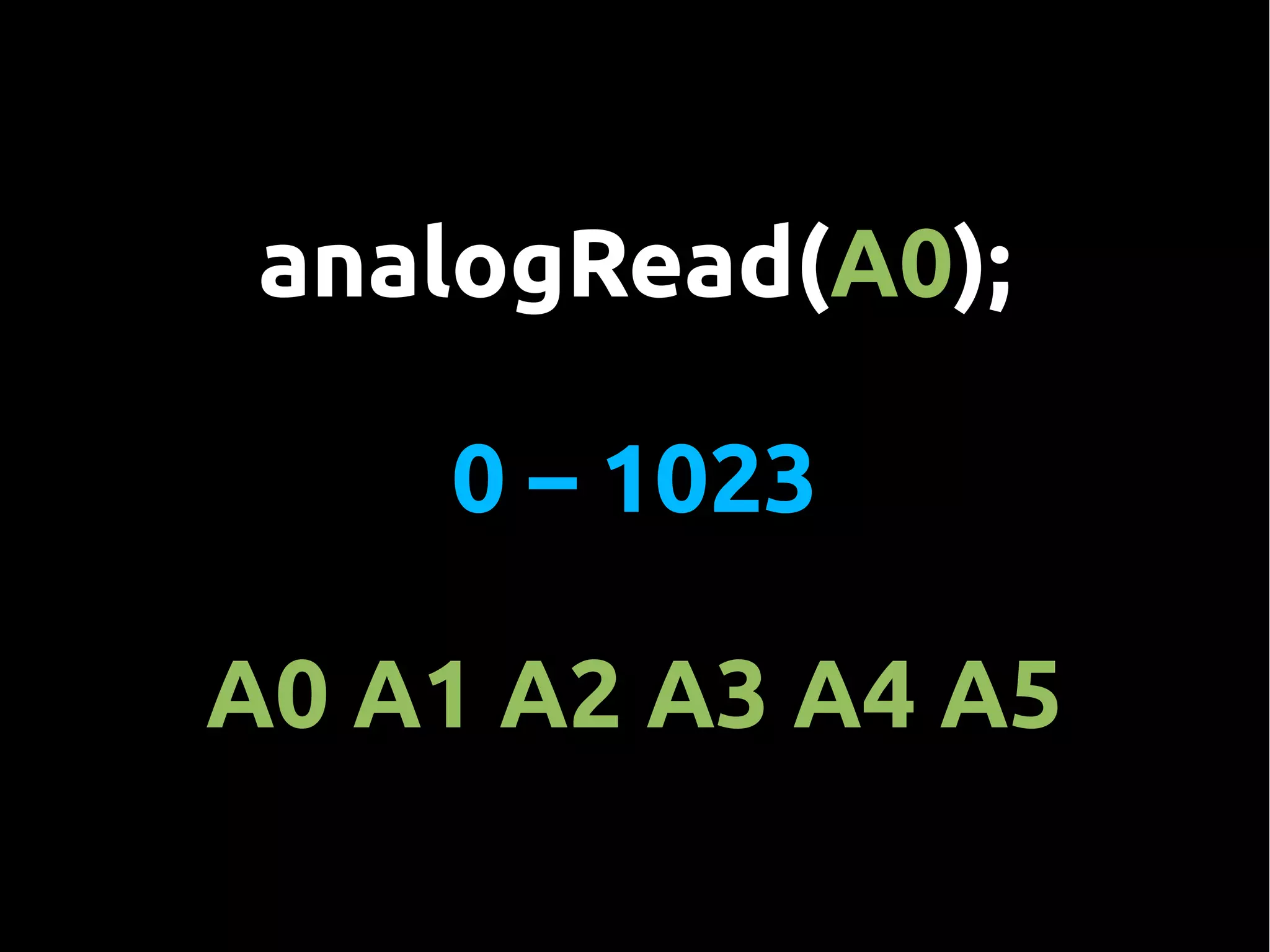

27. analogRead(A0);
0 – 1023
A0 A1 A2 A3 A4 A5

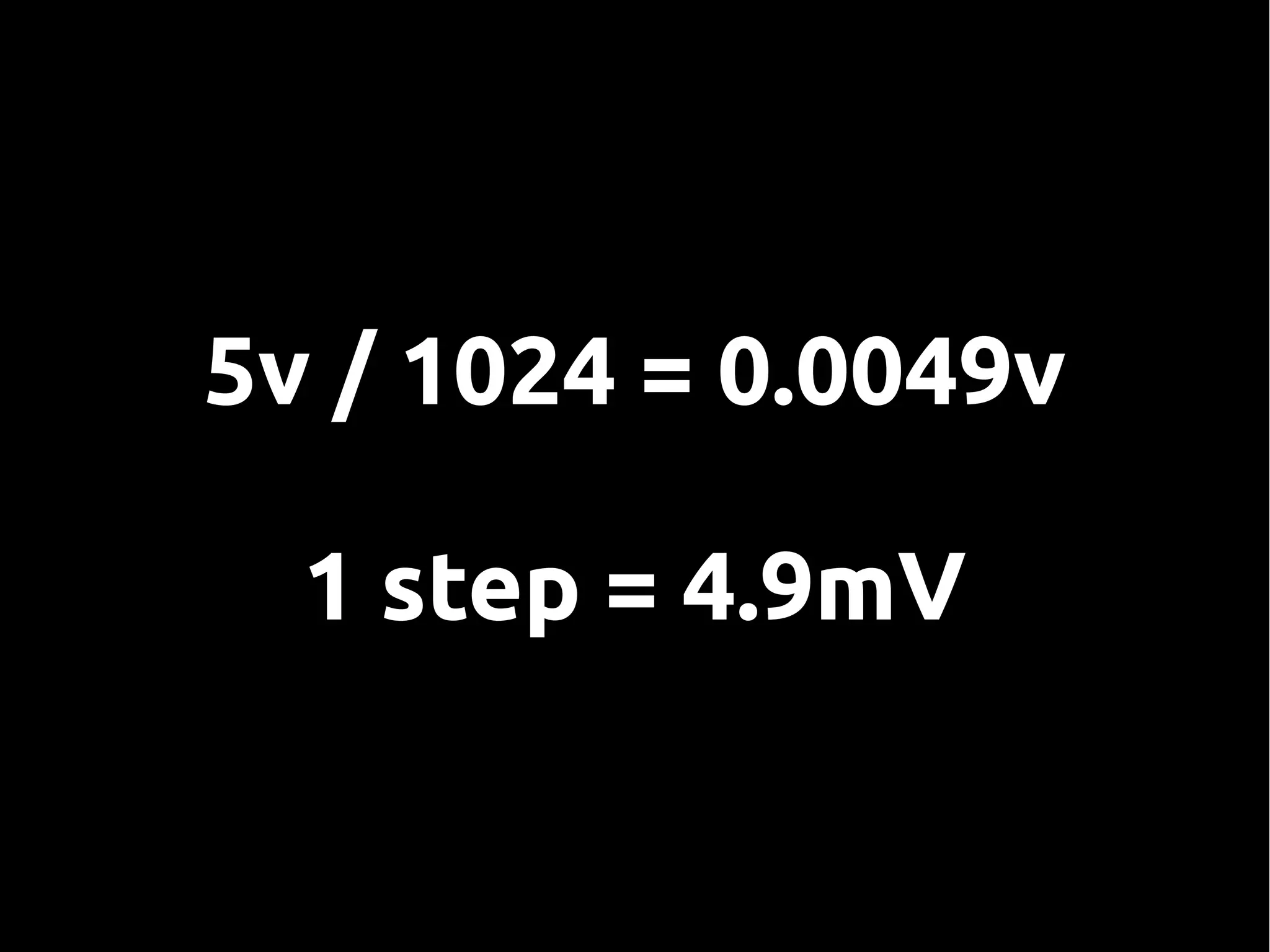

28. 5v / 1024 = 0.0049v
1 step = 4.9mV

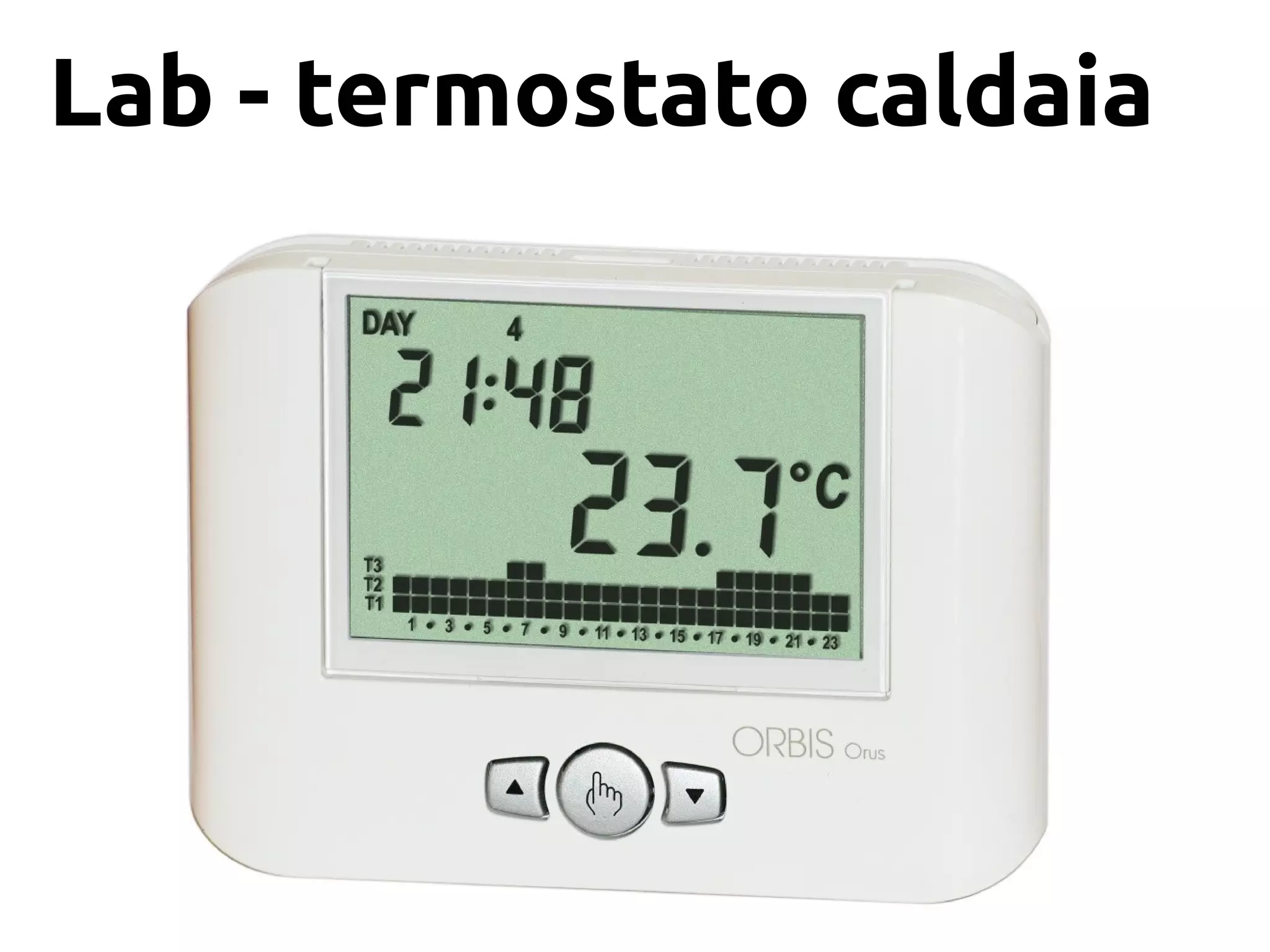

29. Lab - termostato caldaia

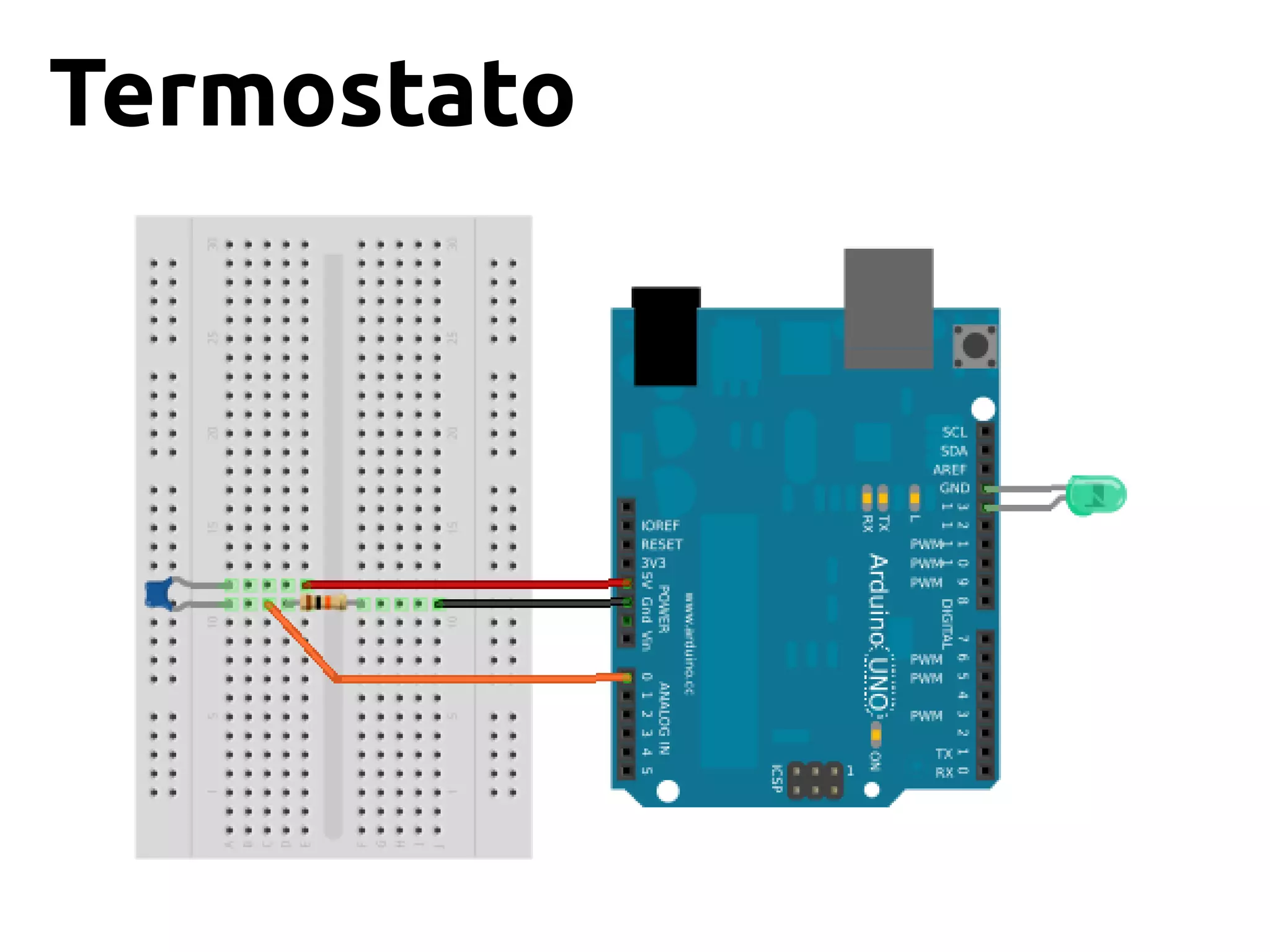

30. Termostato

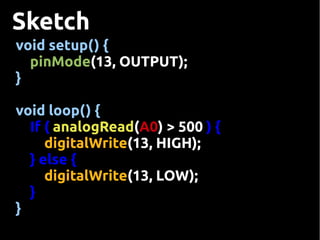

31. Sketch
void setup() {
pinMode(13, OUTPUT);
}
void loop() {
If ( analogRead(A0) > 500 ) {
digitalWrite(13, HIGH);
} else {
digitalWrite(13, LOW);
}
}

32. Altri sensori di
temperatura

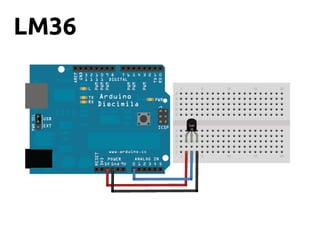

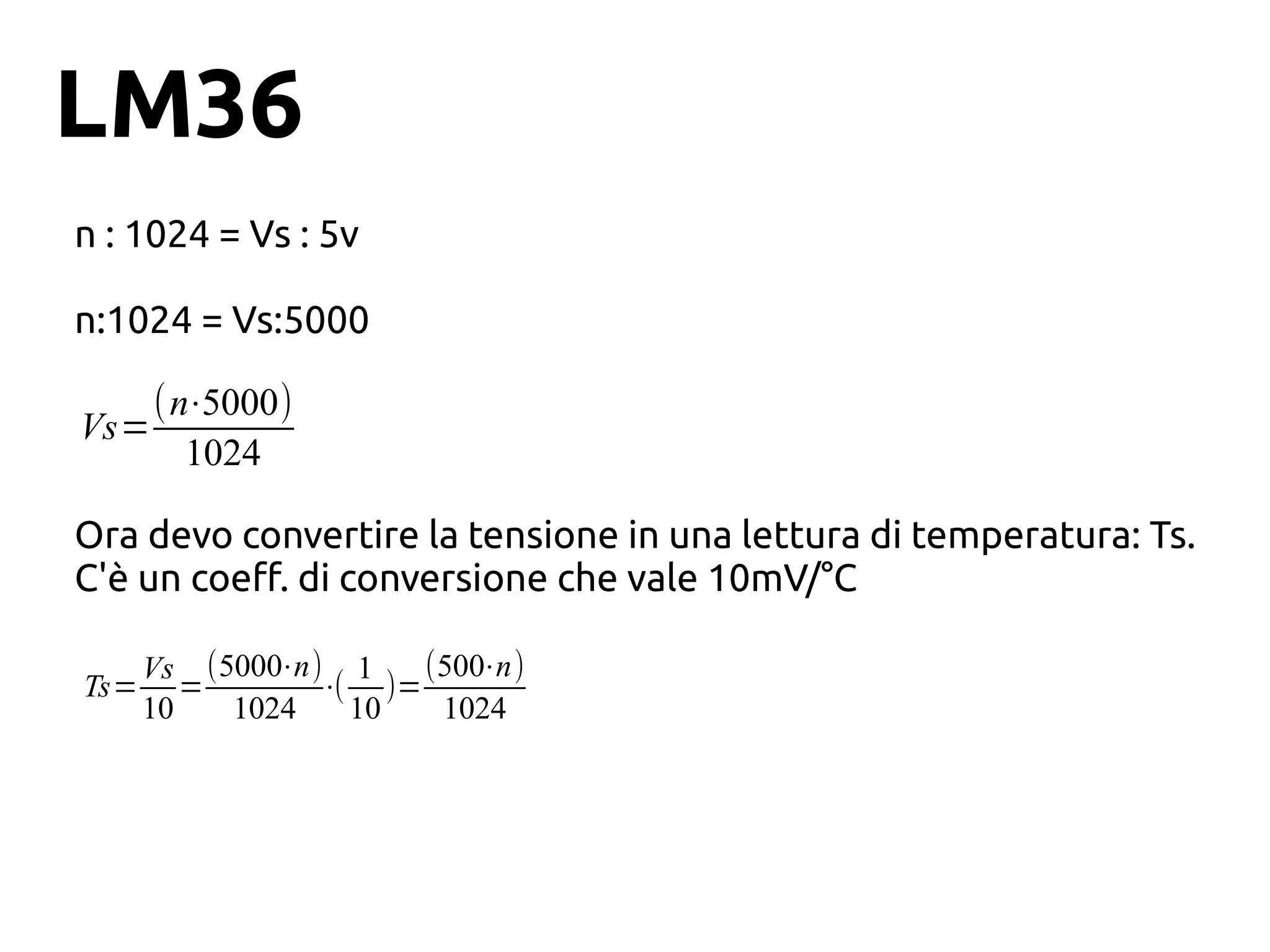

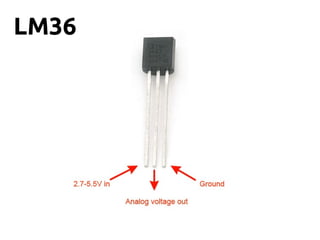

33. LM36

34. LM36

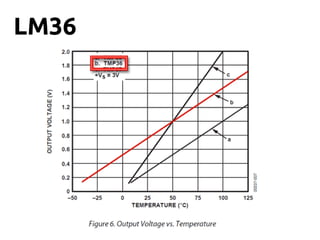

35. LM36
n : 1024 = Vs : 5v
n:1024 = Vs:5000
(n⋅5000)
Vs=
1024
Ora devo convertire la tensione in una lettura di temperatura: Ts.
C'è un coeff. di conversione che vale 10mV/°C
Ts=
(500⋅n)
Vs (5000⋅n) 1
=
⋅( )=
10
1024
10
1024

36. LM36

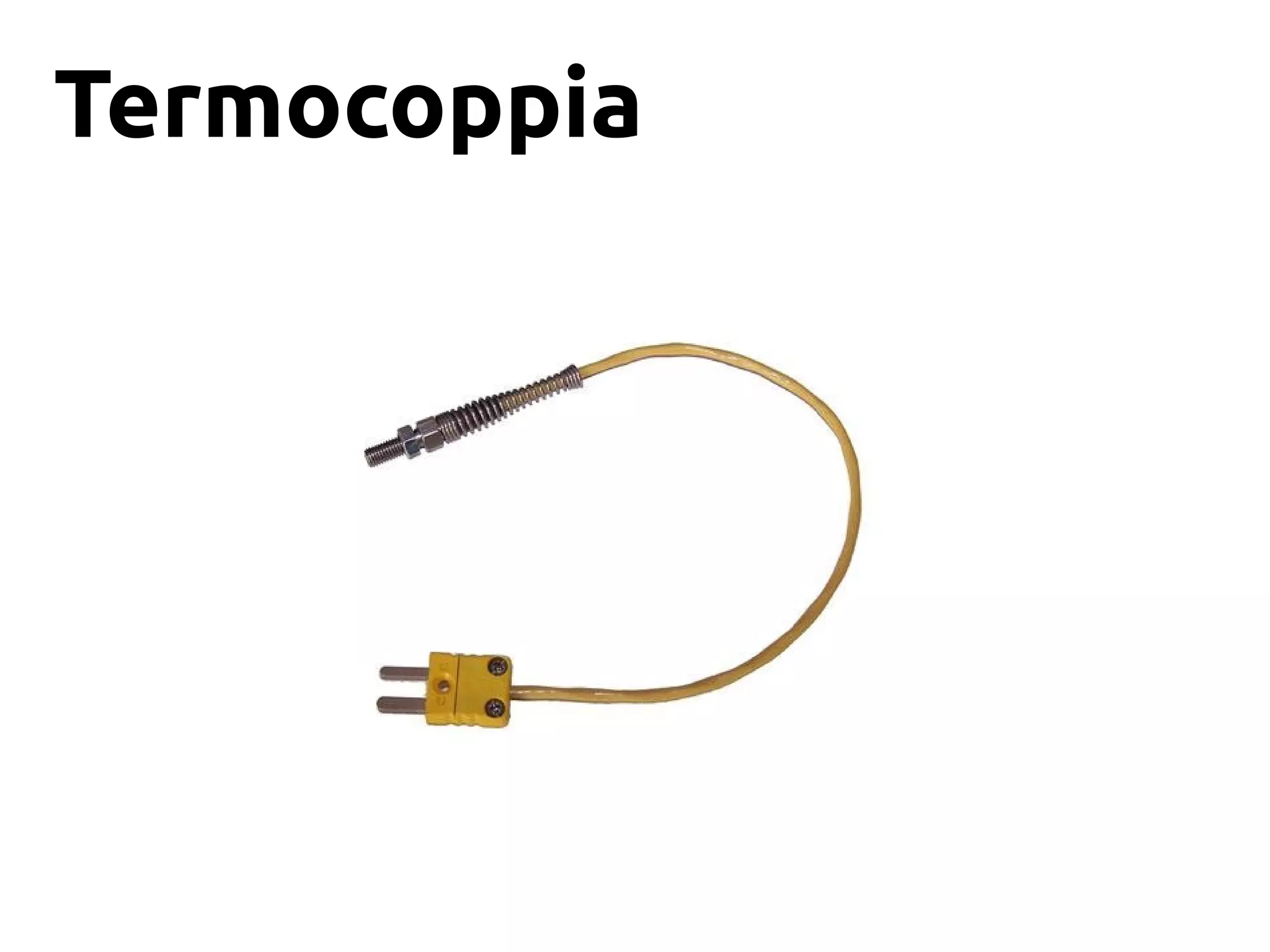

37. Termocoppia

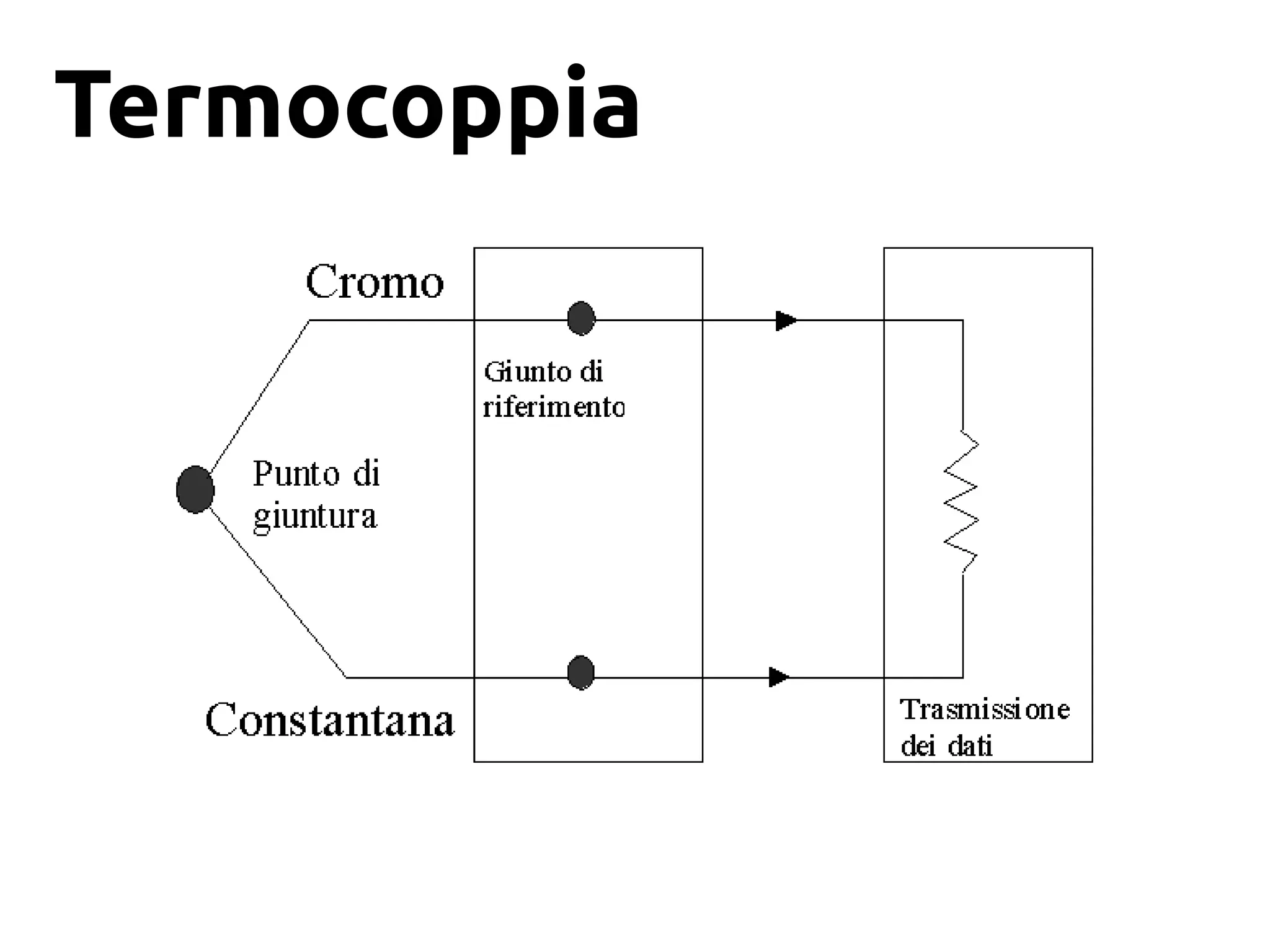

38. Termocoppia

39. Completare il termostato
rendendolo regolabile

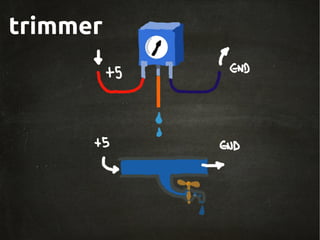

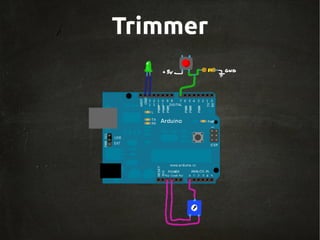

40. Trimmer

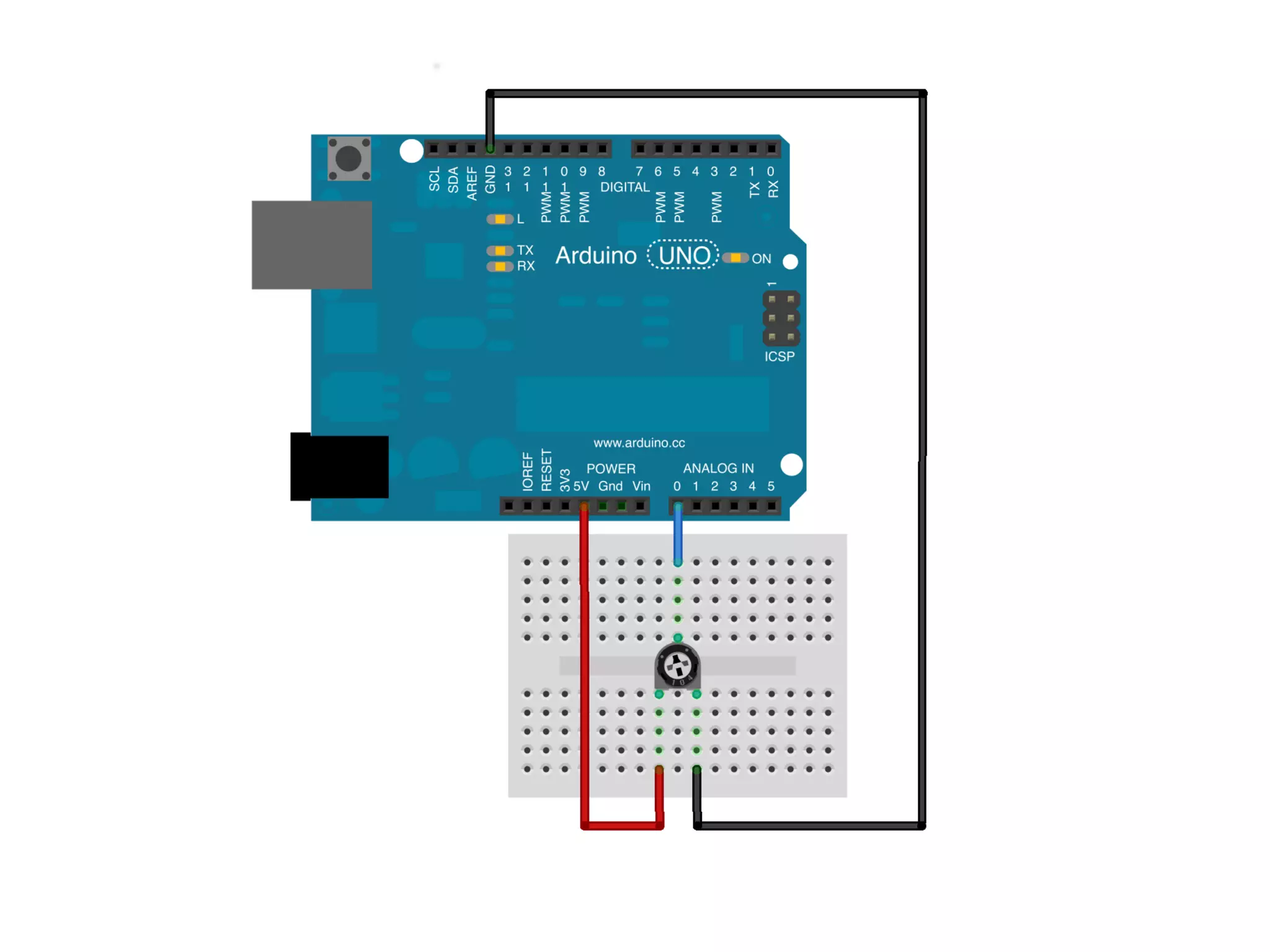

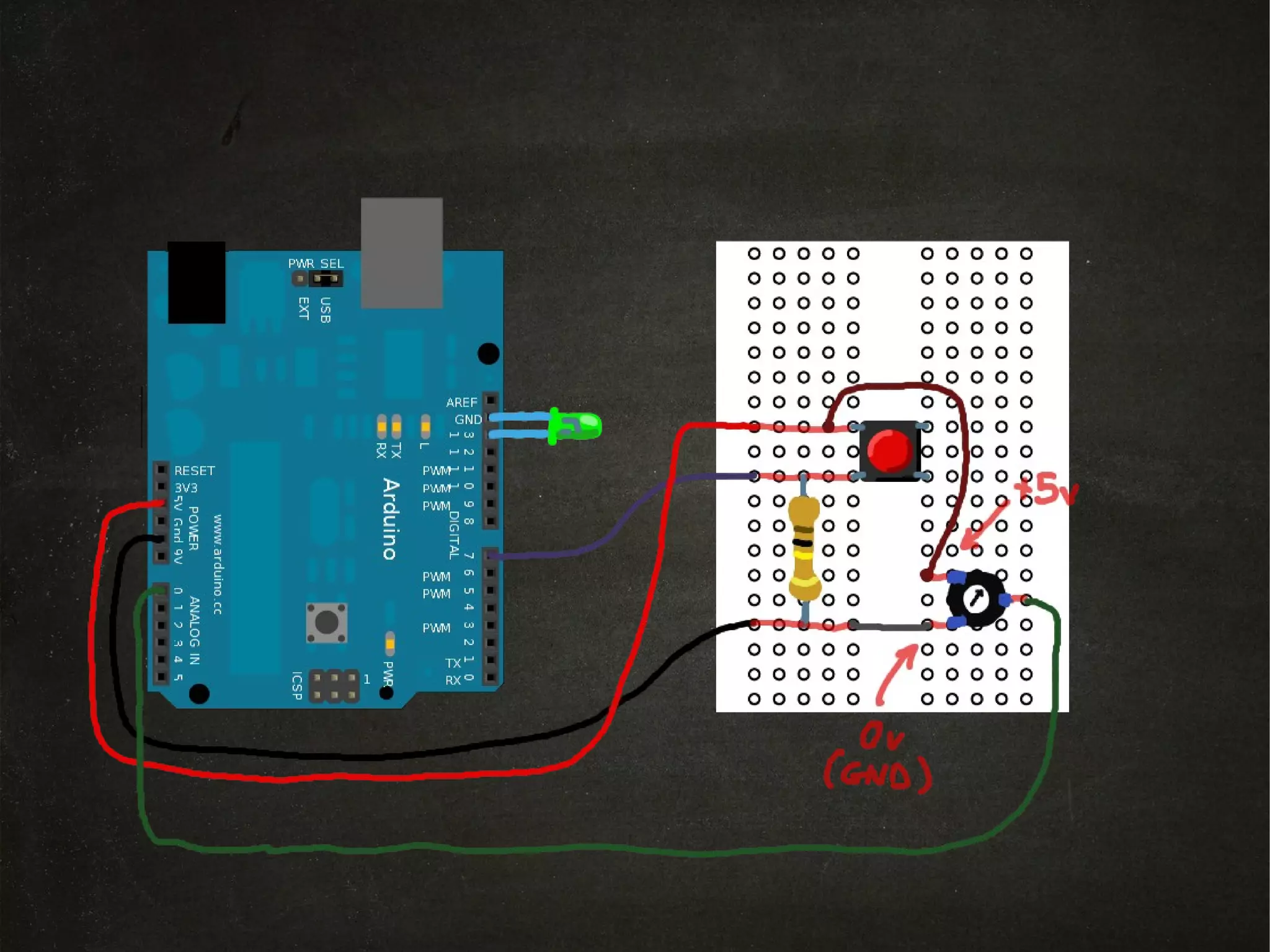

41. trimmer

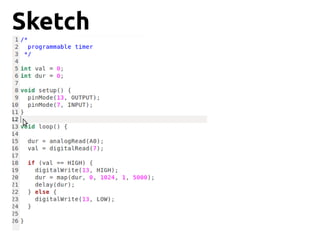

45. Sketch

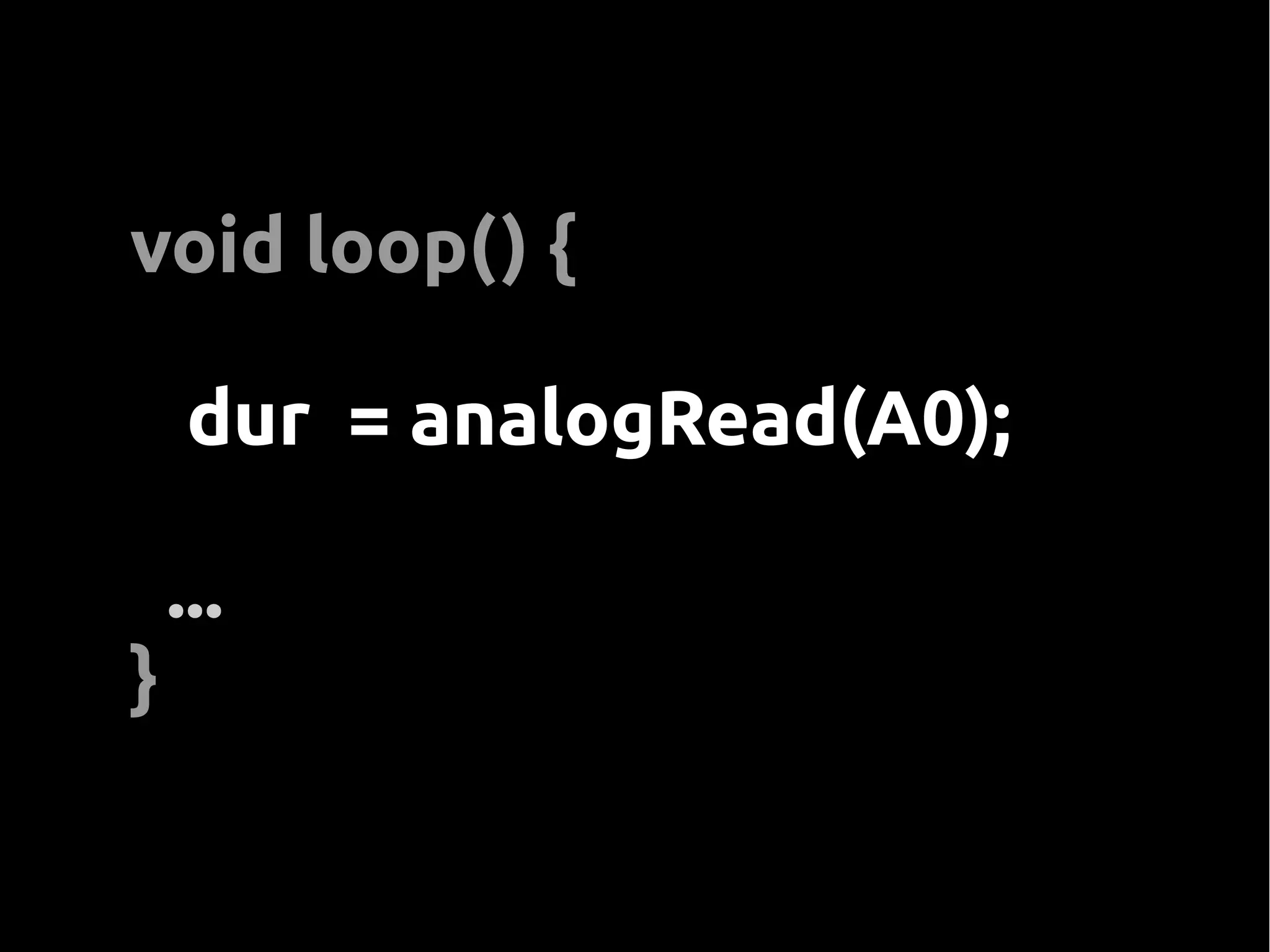

46. void loop() {
dur = analogRead(A0);
...
}

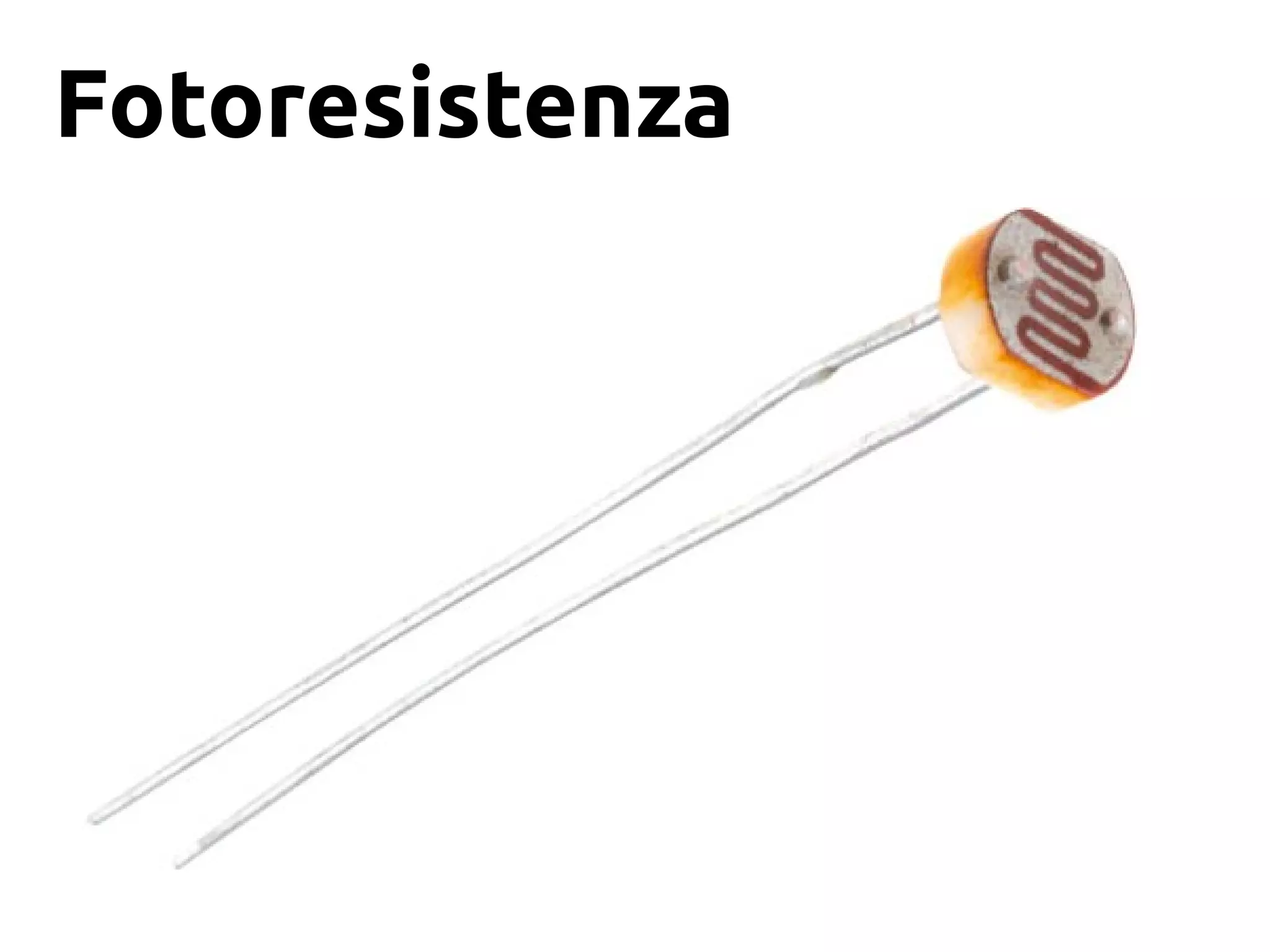

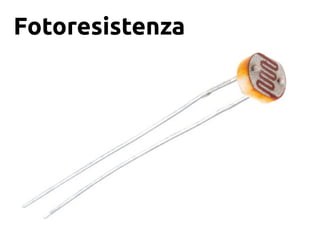

47. Fotoresistenza

48. Fotoresistenza

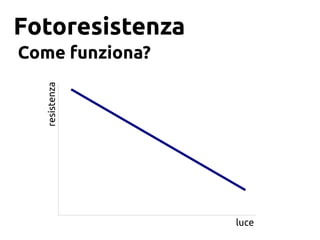

resistenza
Come funziona?
luce

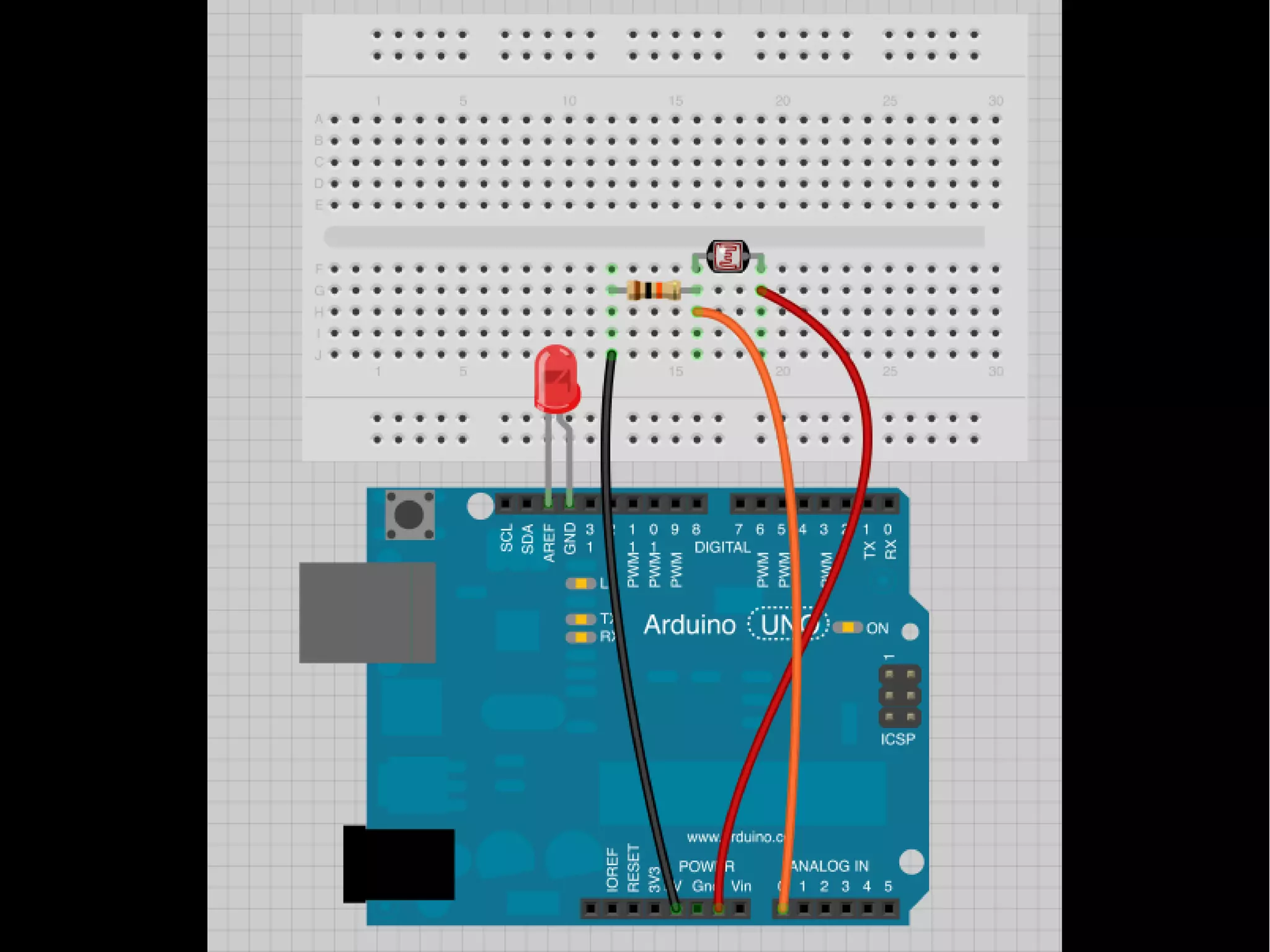

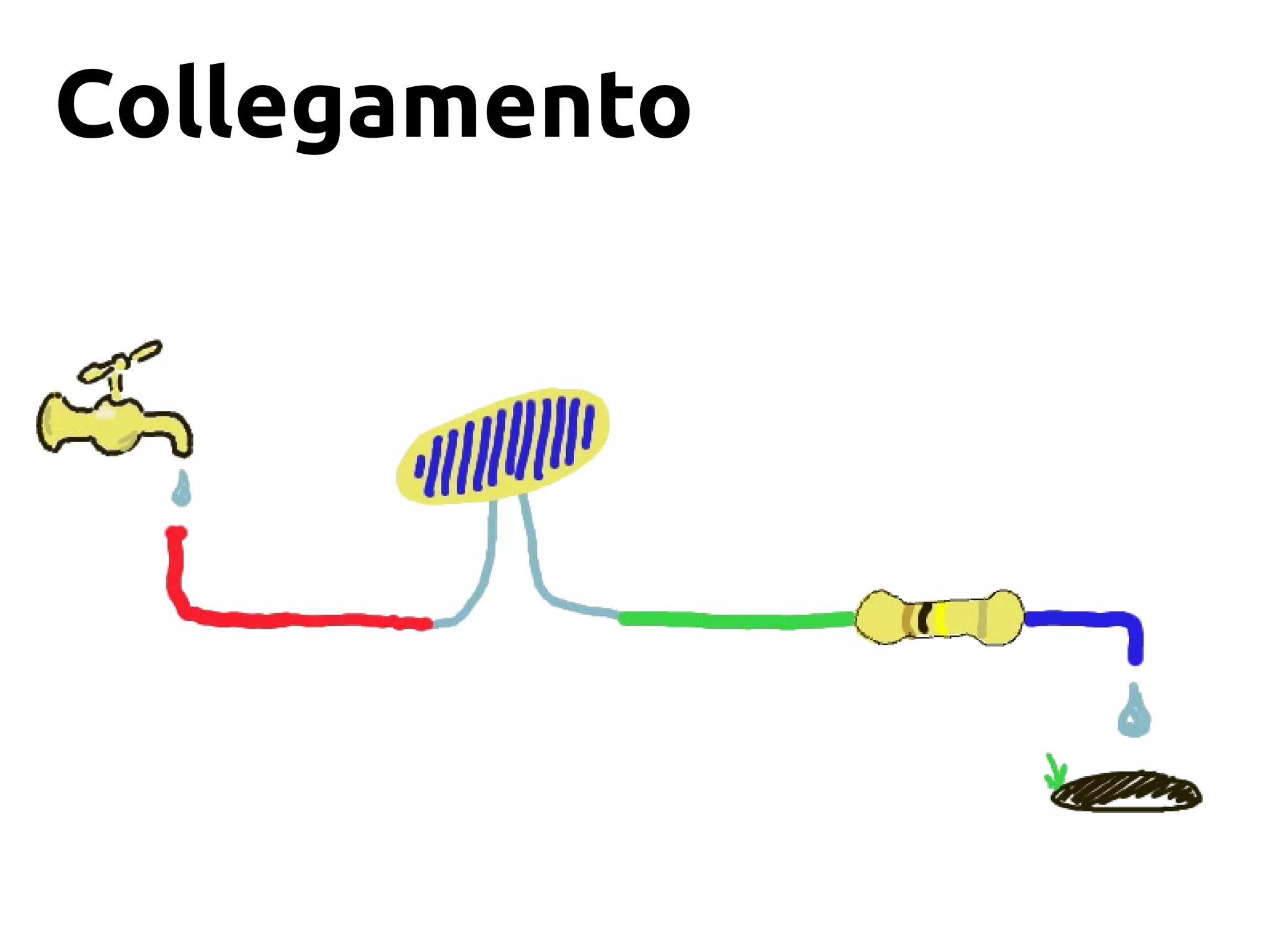

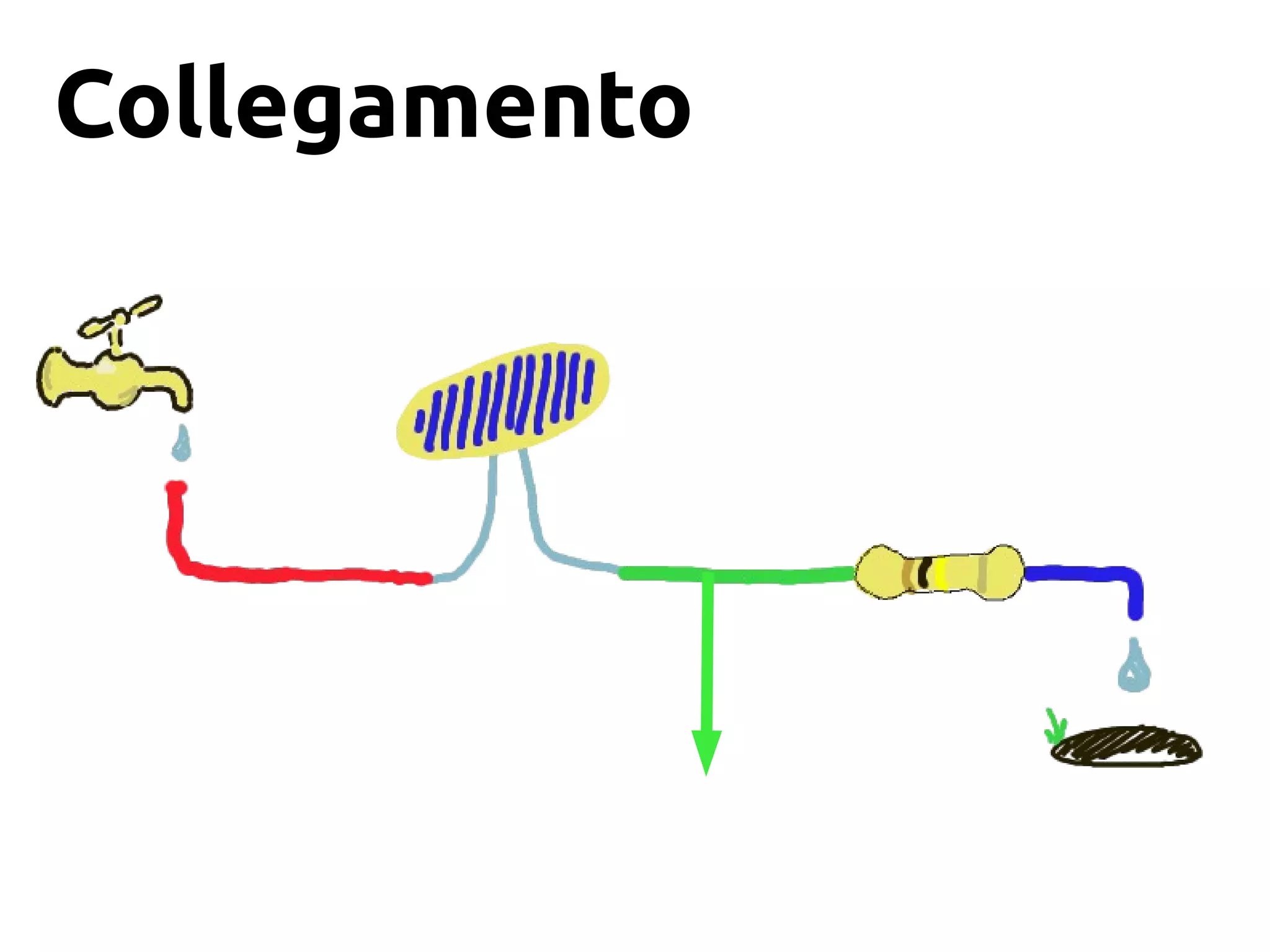

49. Collegamento

50. Collegamento

52. Sketch

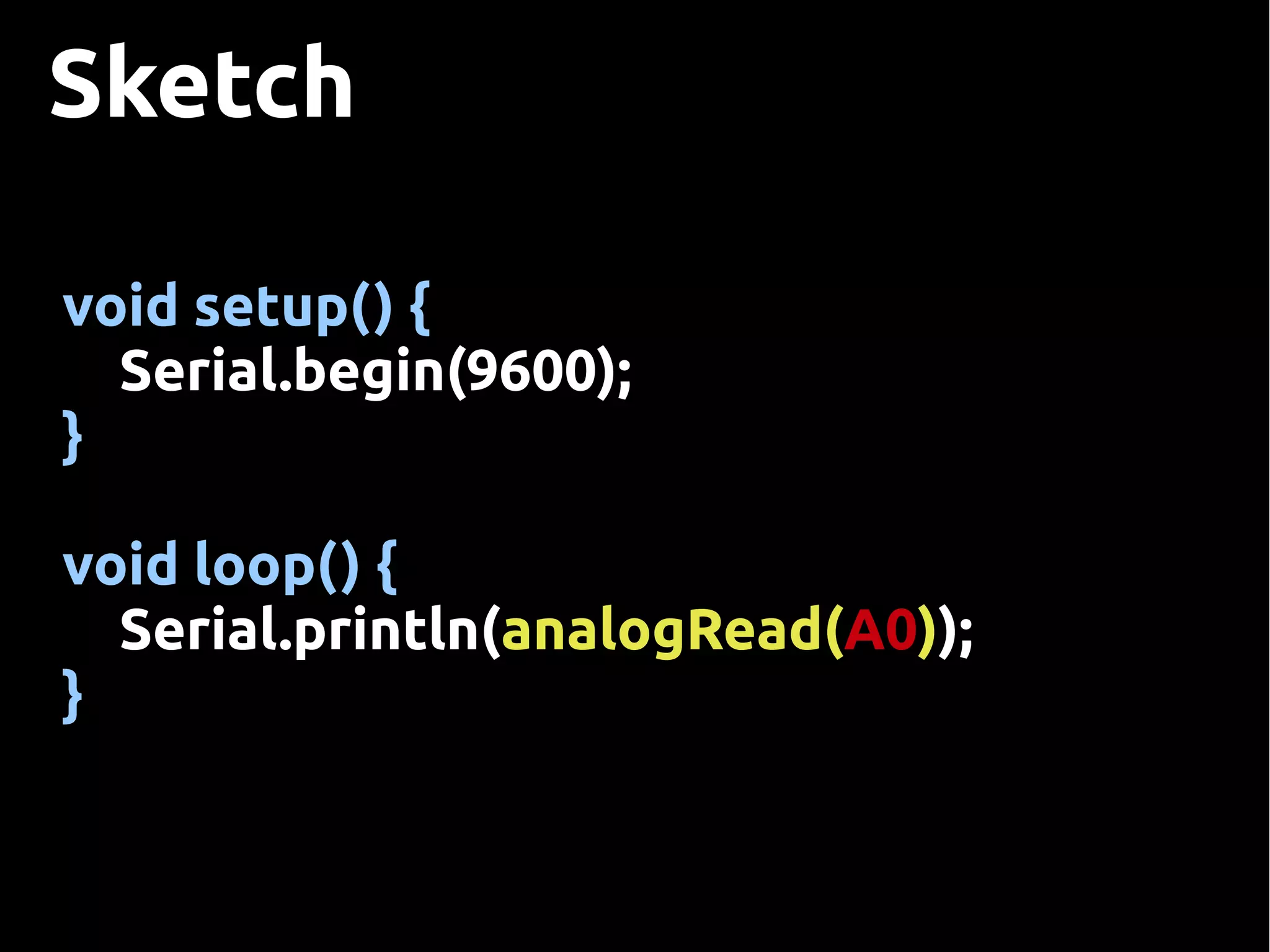

void setup() {
Serial.begin(9600);
}
void loop() {
Serial.println(analogRead(A0));
}

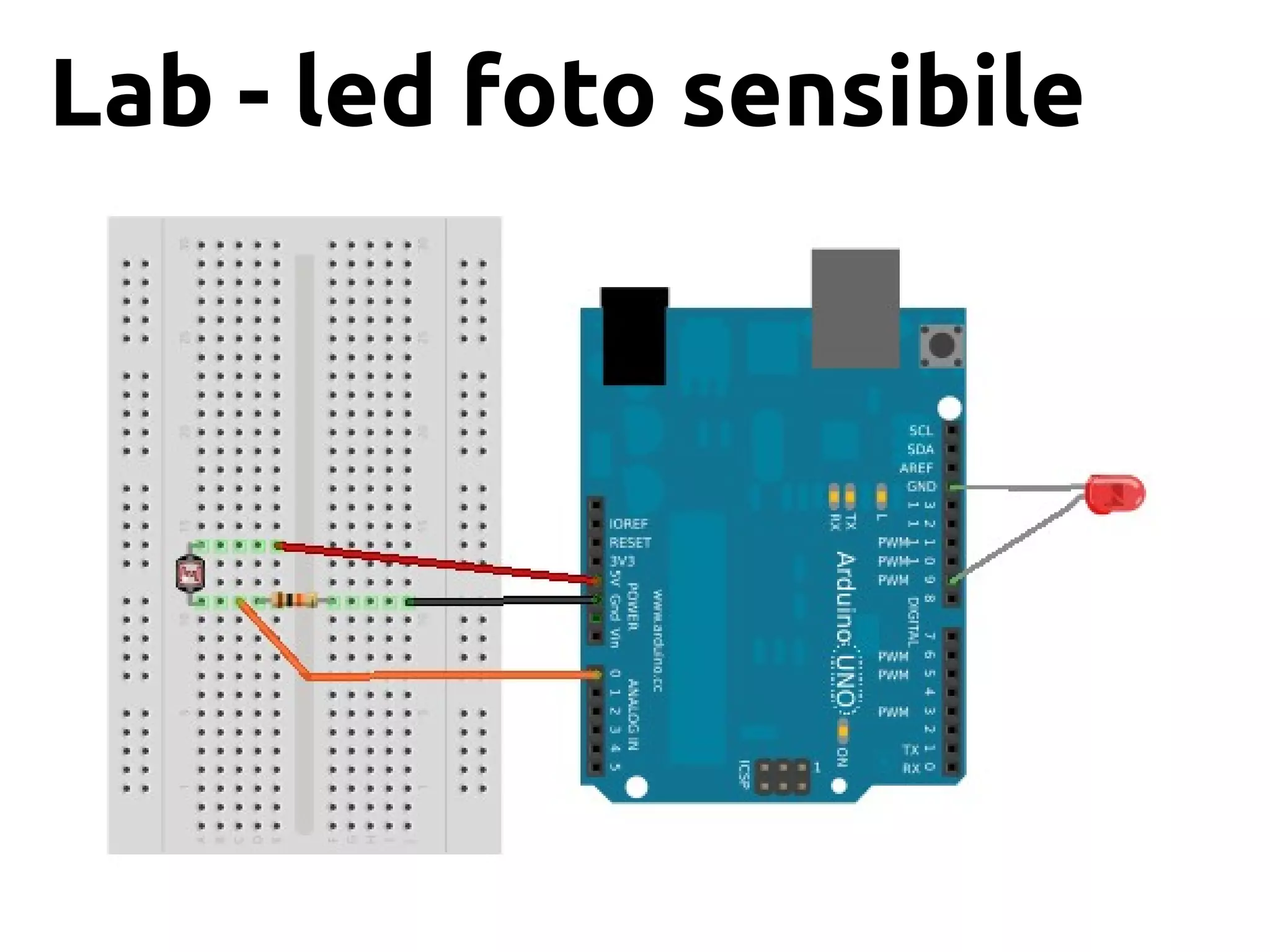

53. Lab - led foto sensibile

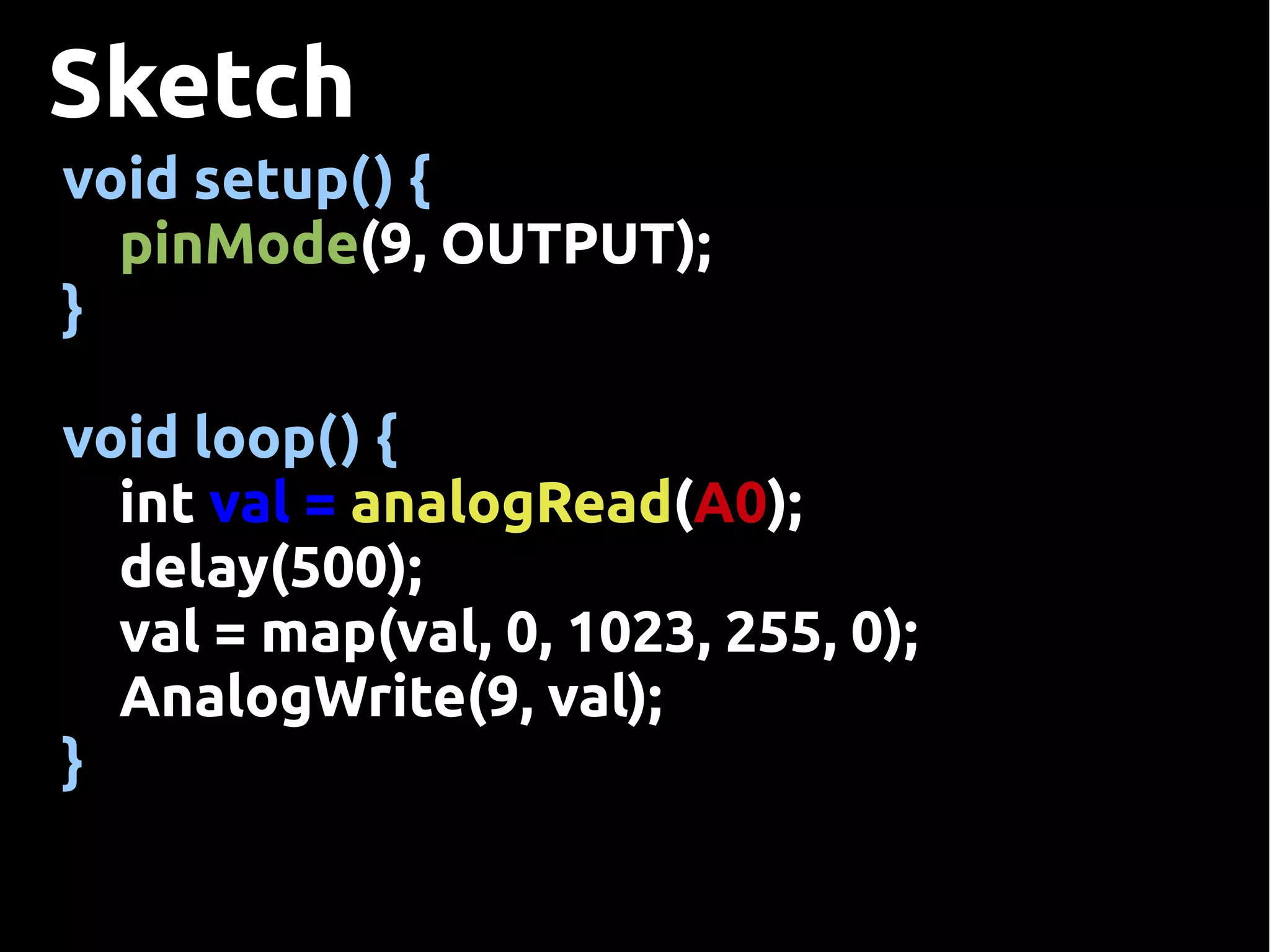

54. Sketch
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
int val = analogRead(A0);
delay(500);
val = map(val, 0, 1023, 255, 0);
AnalogWrite(9, val);
}

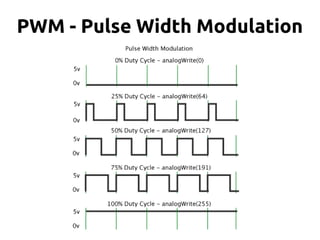

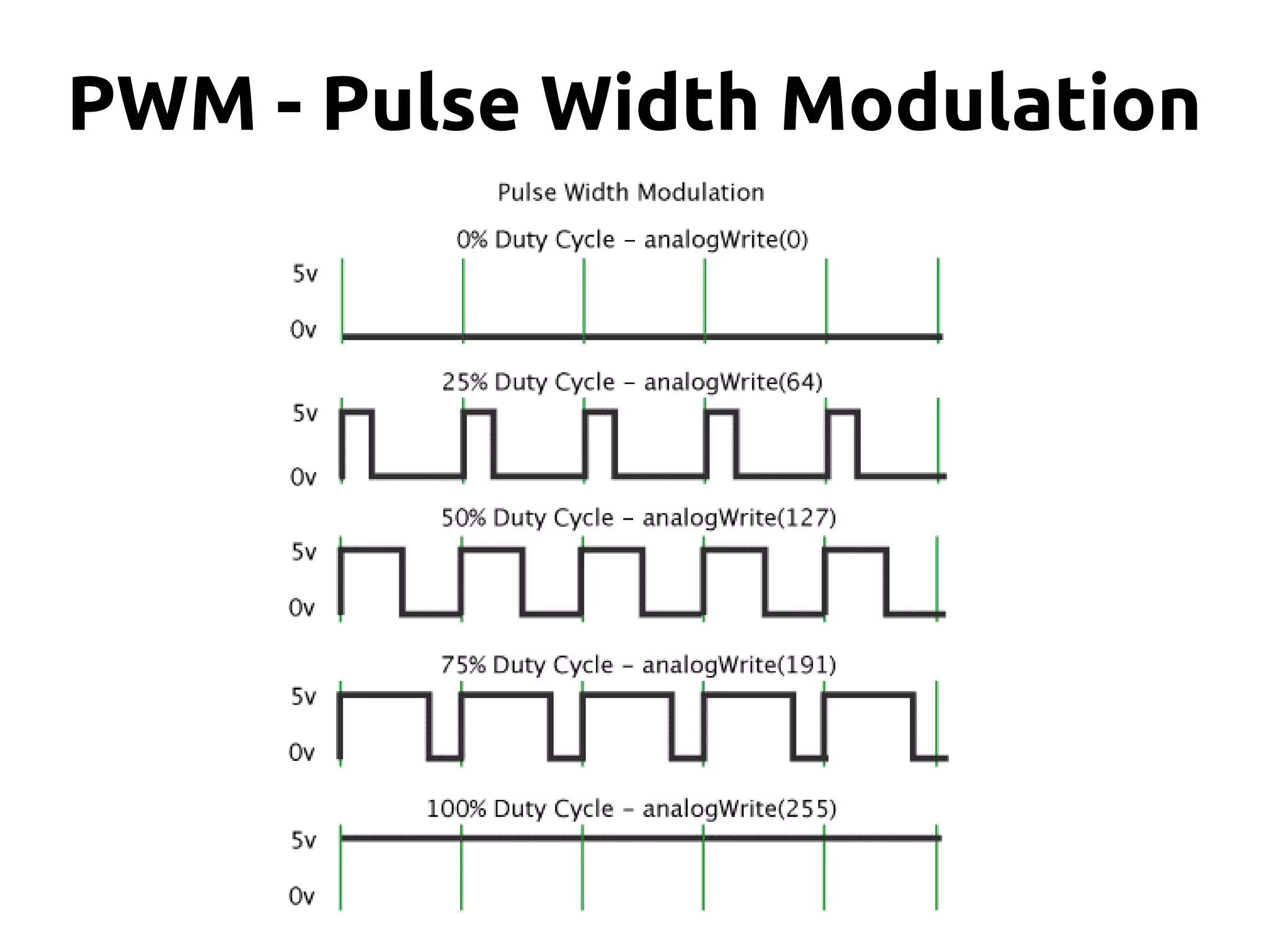

55. PWM - Pulse Width Modulation

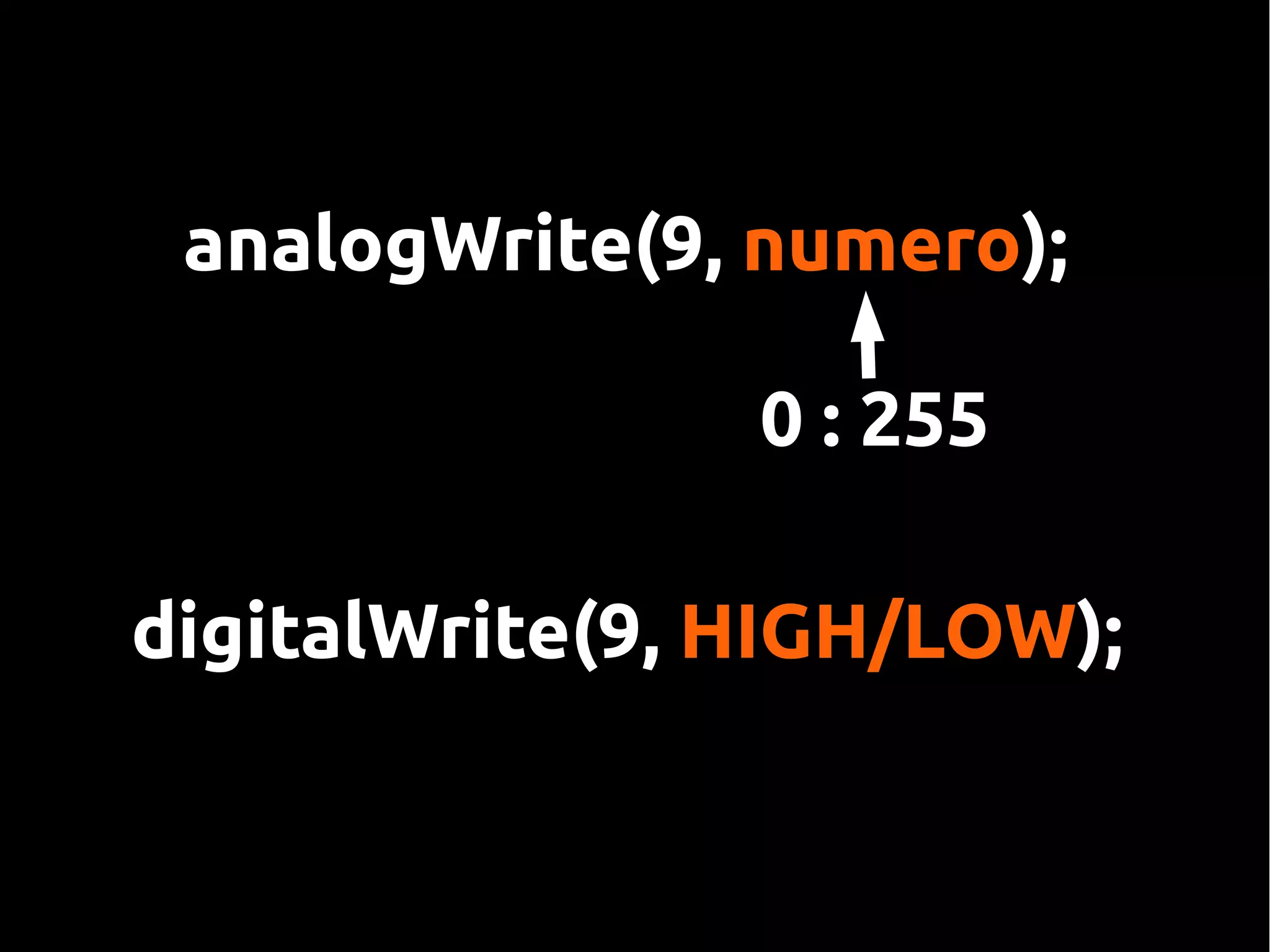

56. analogWrite(9, numero);
0 : 255
digitalWrite(9, HIGH/LOW);

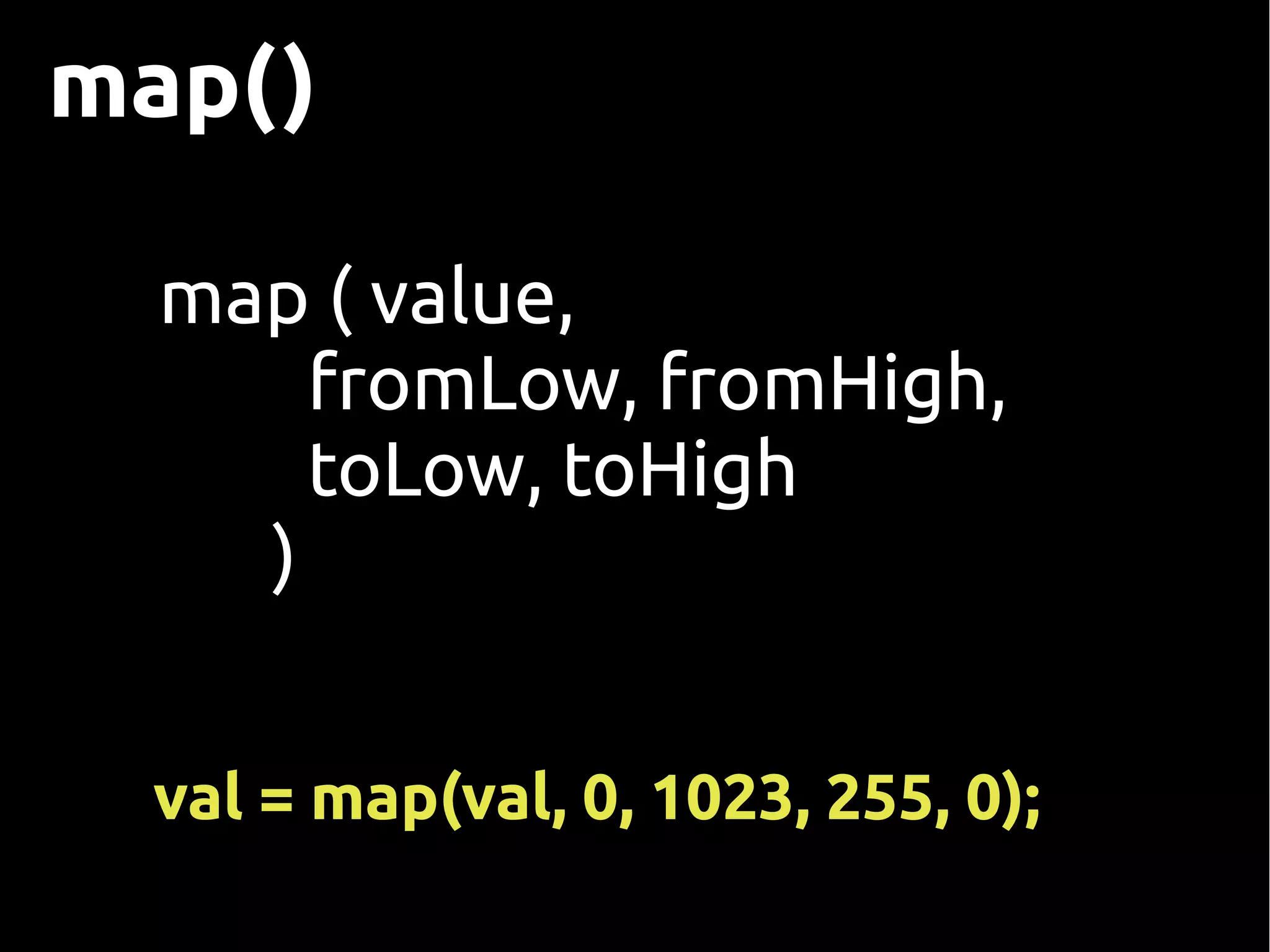

57. map()
map ( value,
fromLow, fromHigh,
toLow, toHigh
)
val = map(val, 0, 1023, 255, 0);

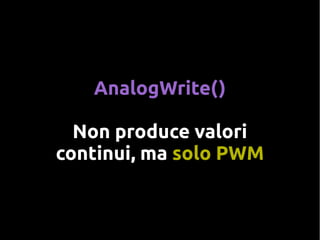

58. AnalogWrite()
Non produce valori
continui, ma solo PWM

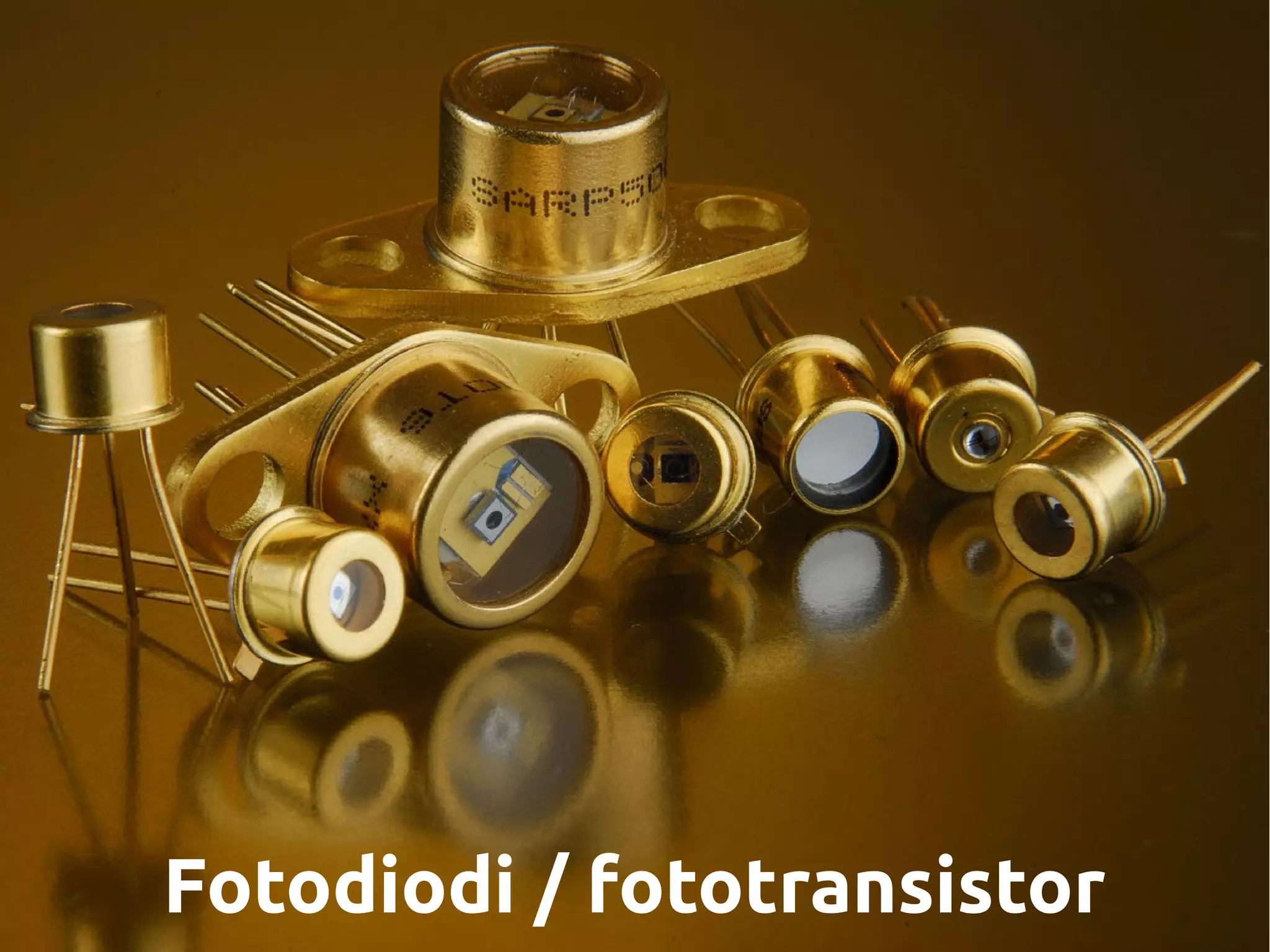

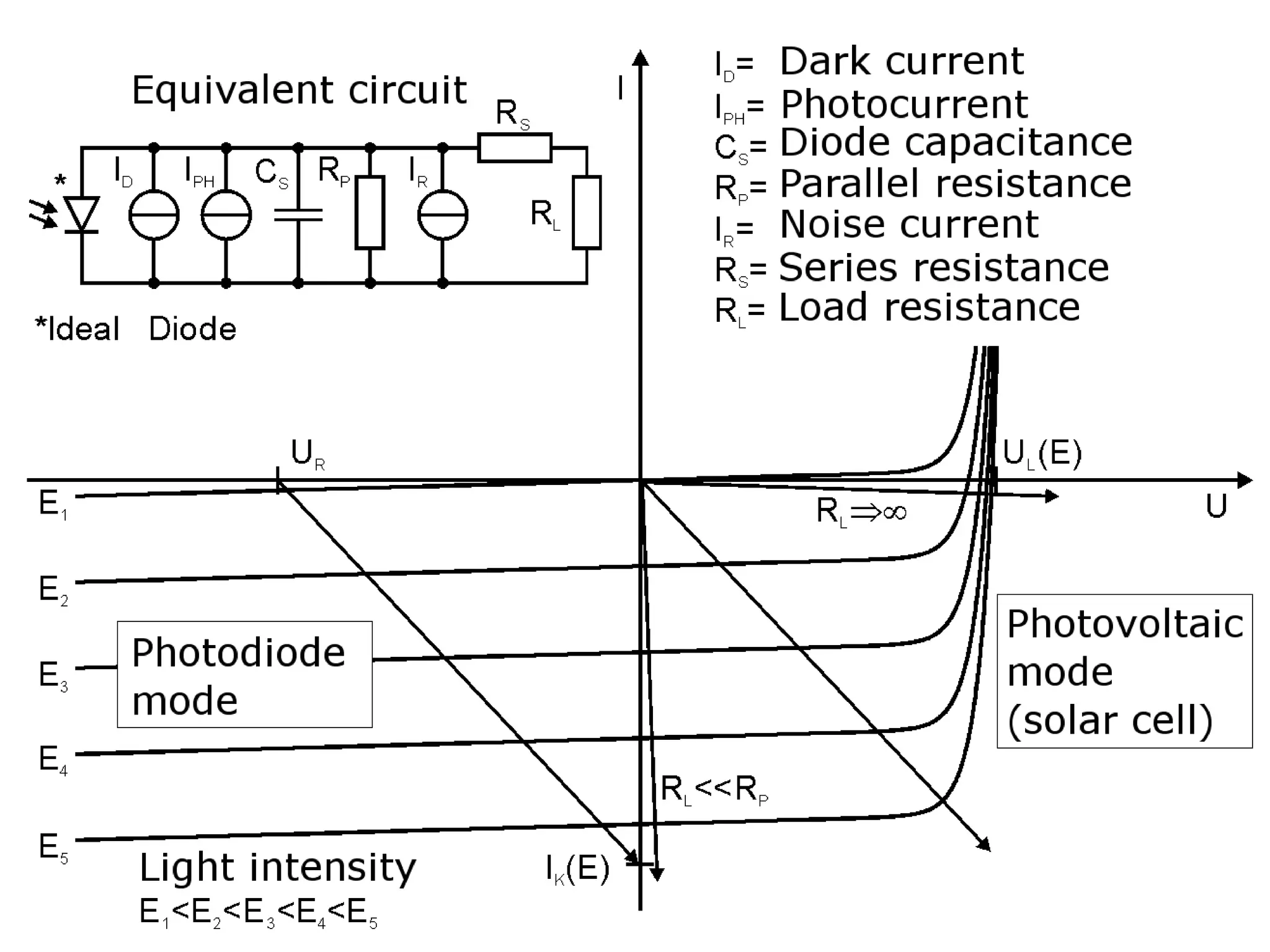

59. Fotodiodi / fototransistor

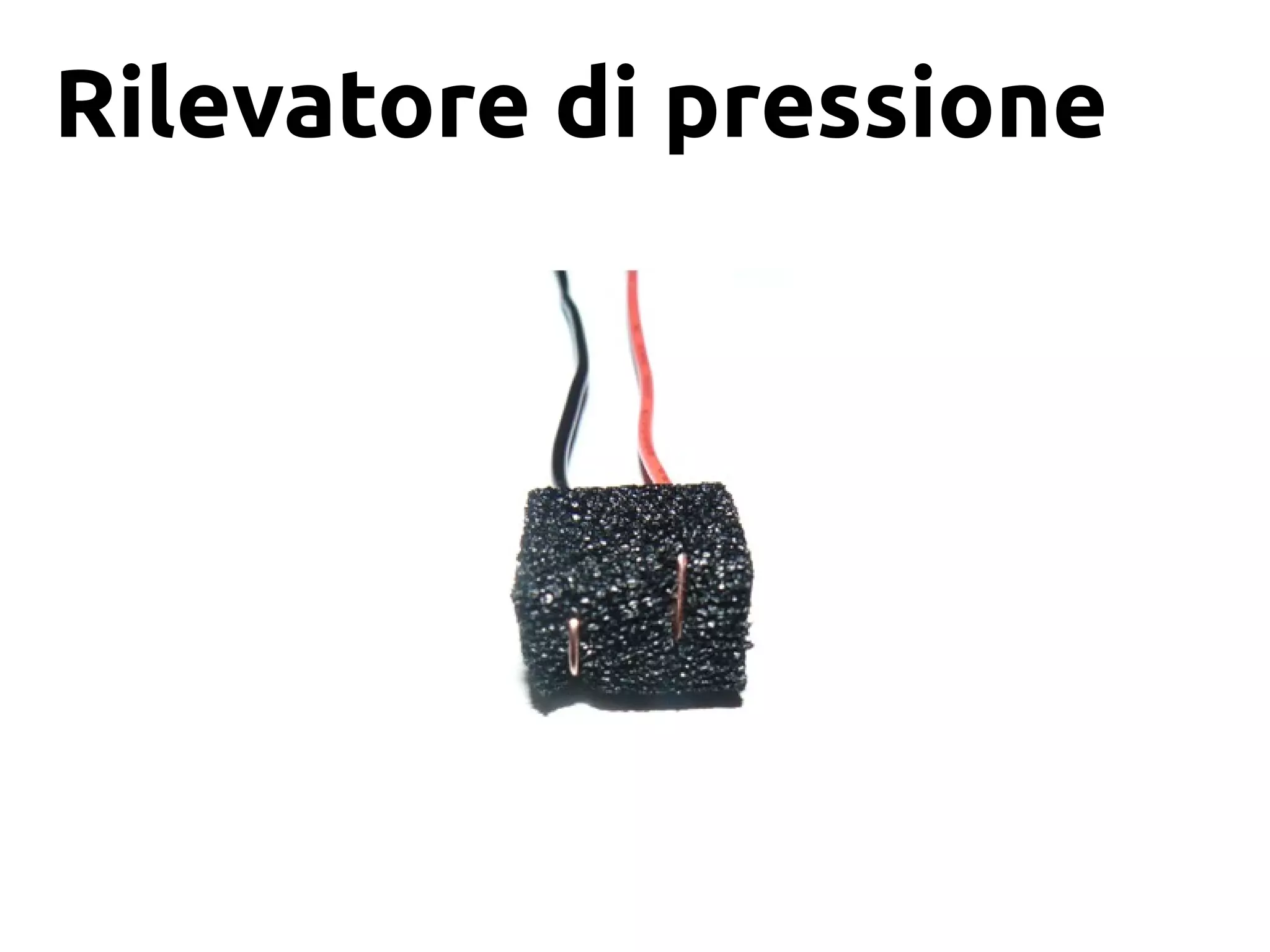

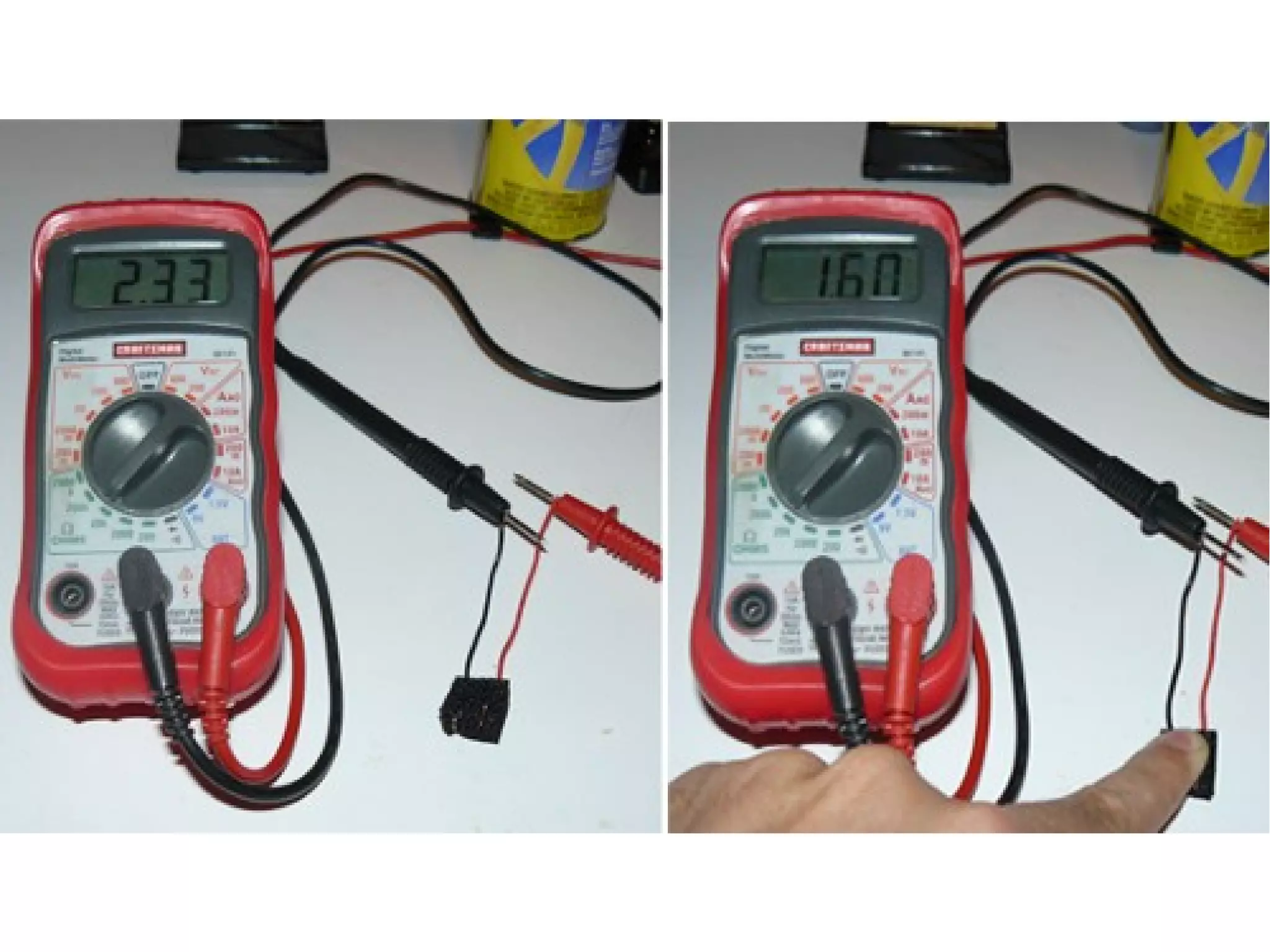

61. Rilevatore di pressione

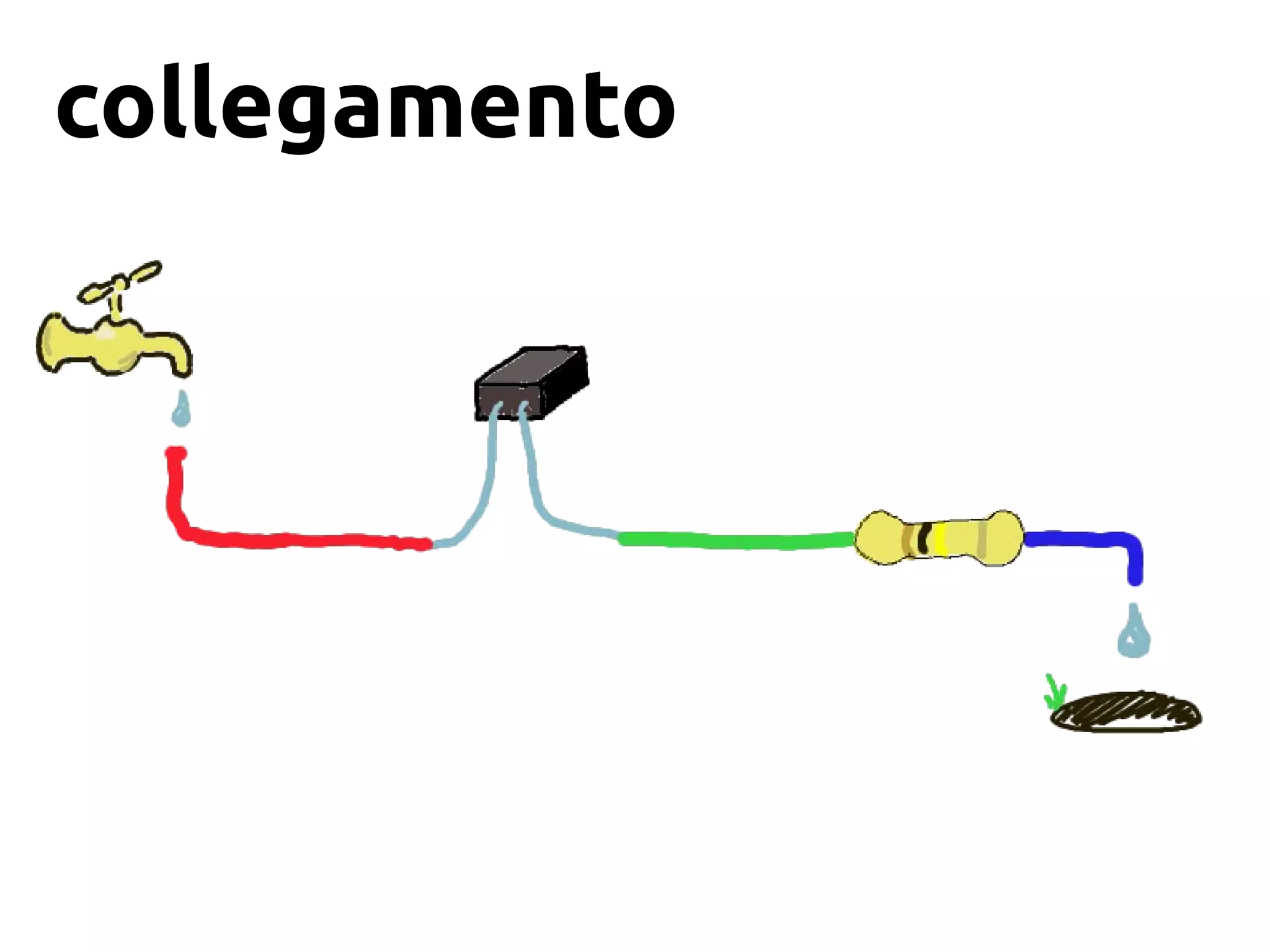

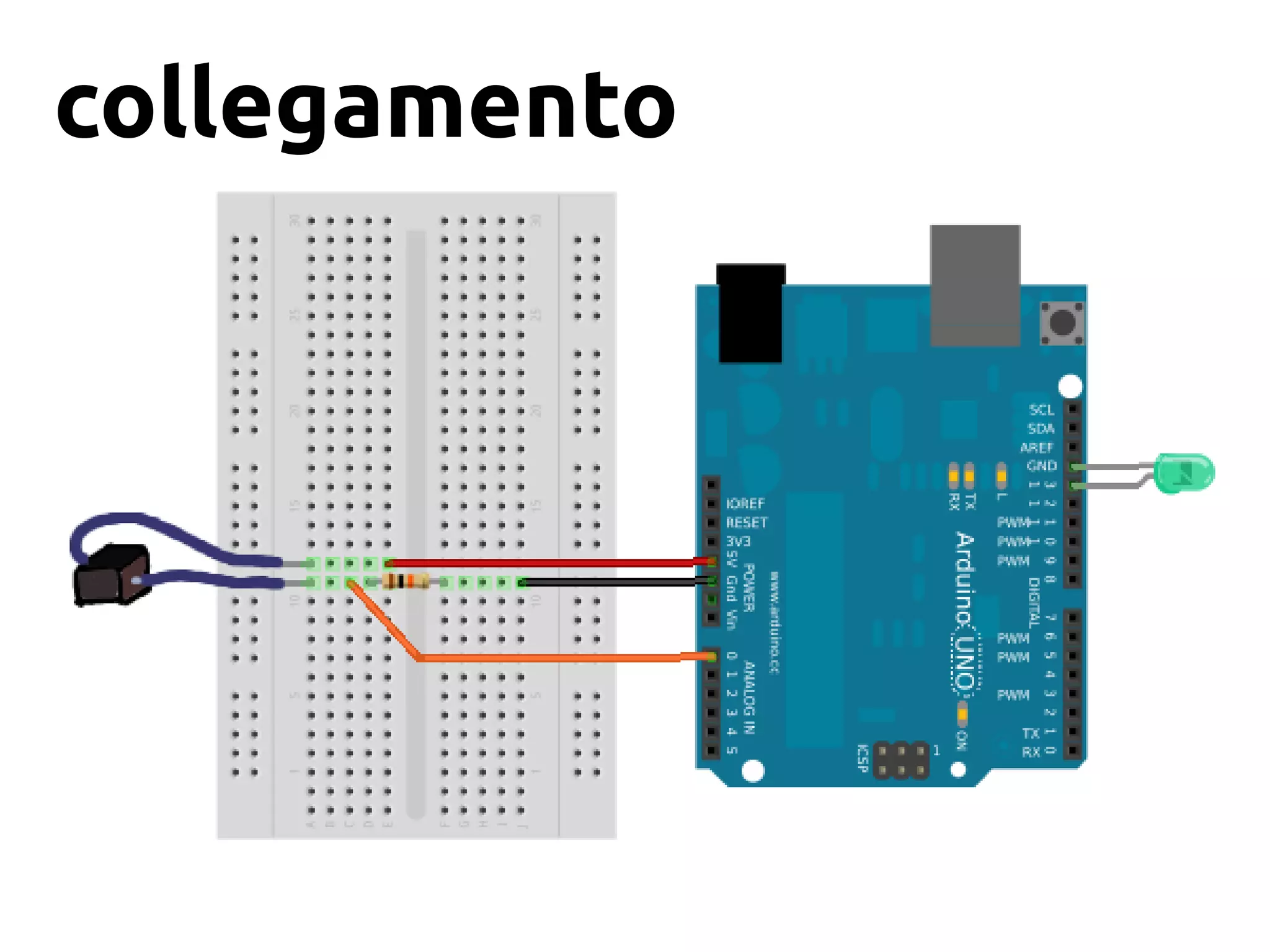

63. collegamento

64. collegamento

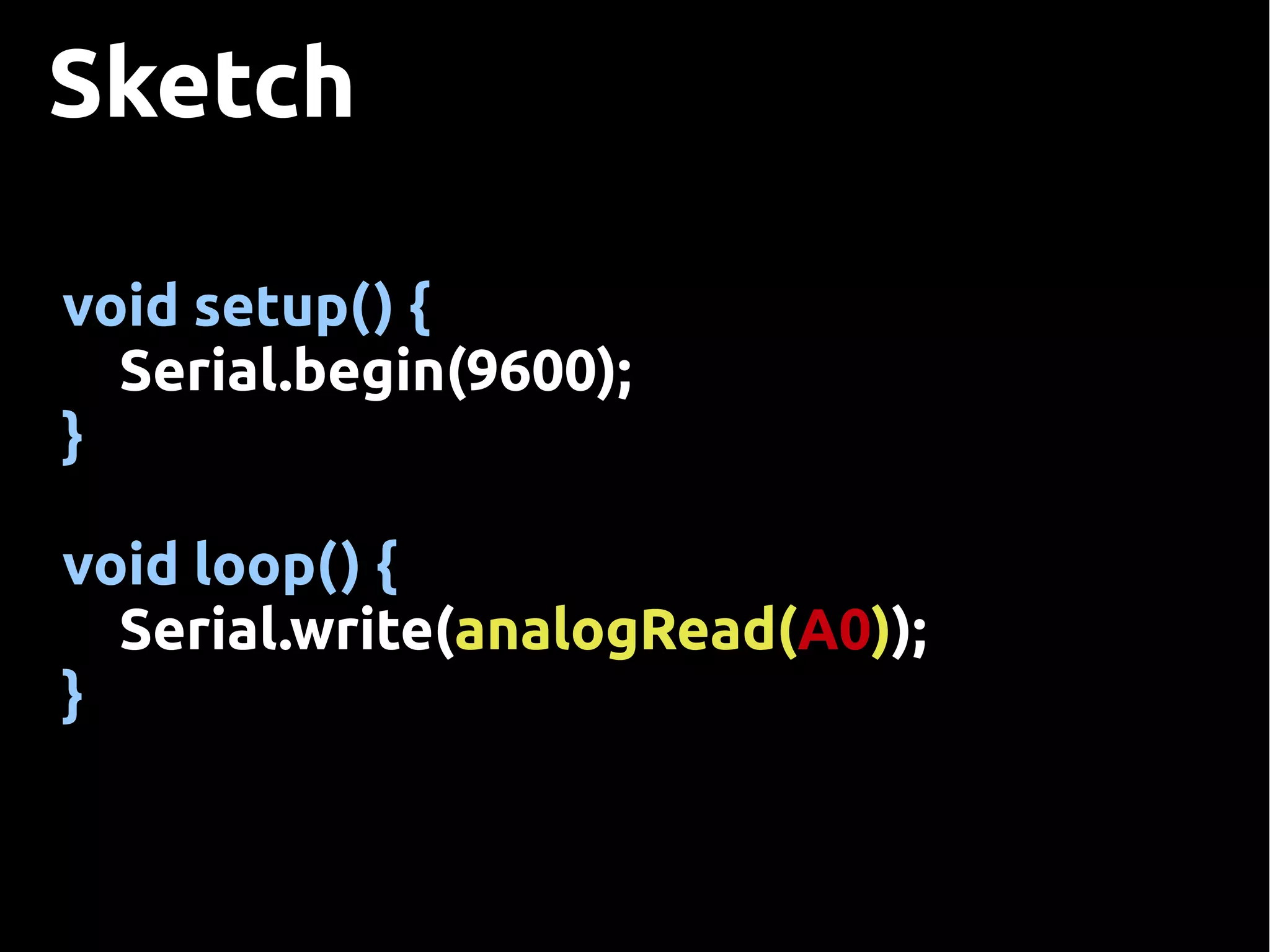

65. Sketch
void setup() {
Serial.begin(9600);
}
void loop() {
Serial.write(analogRead(A0));
}

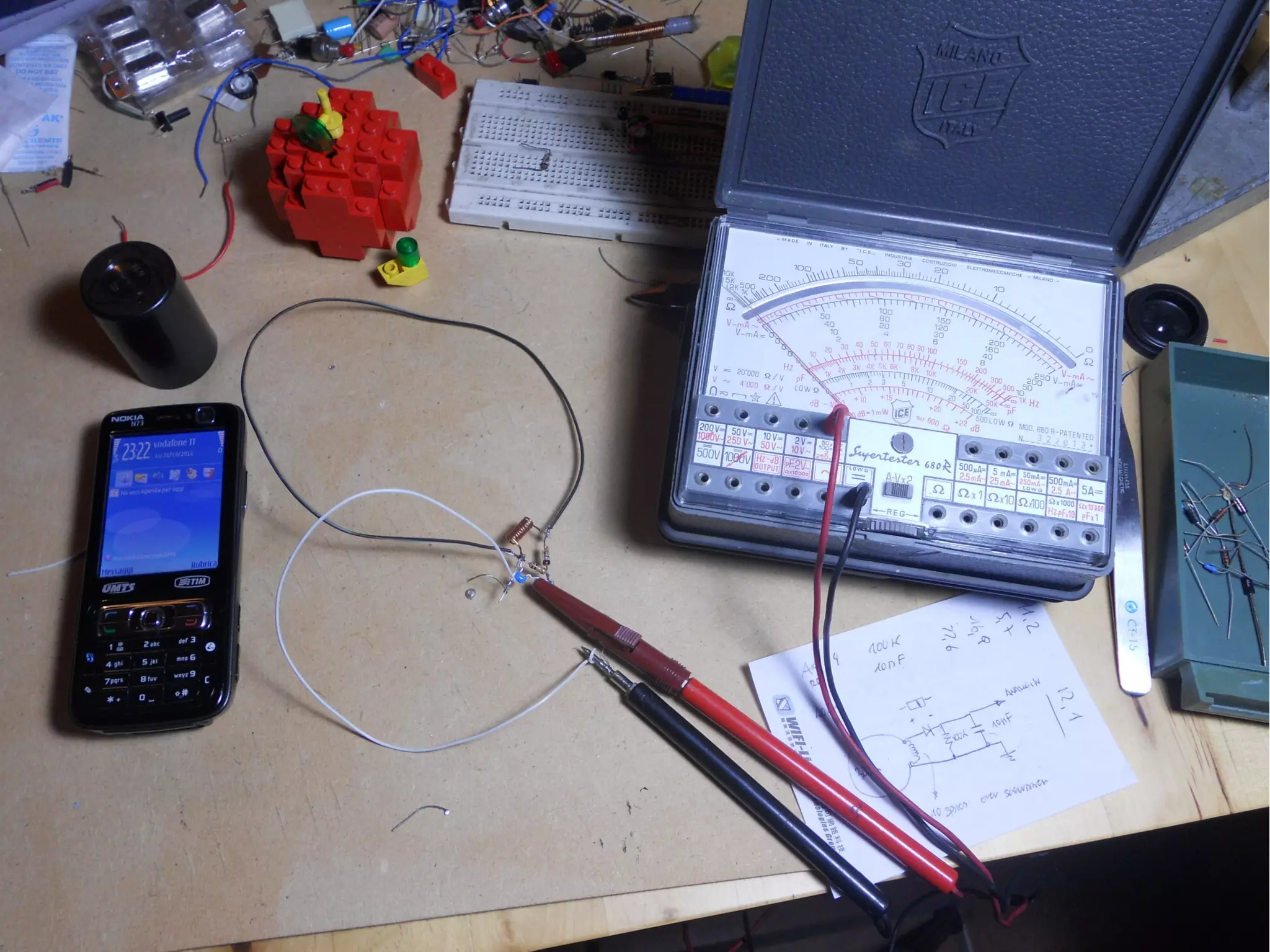

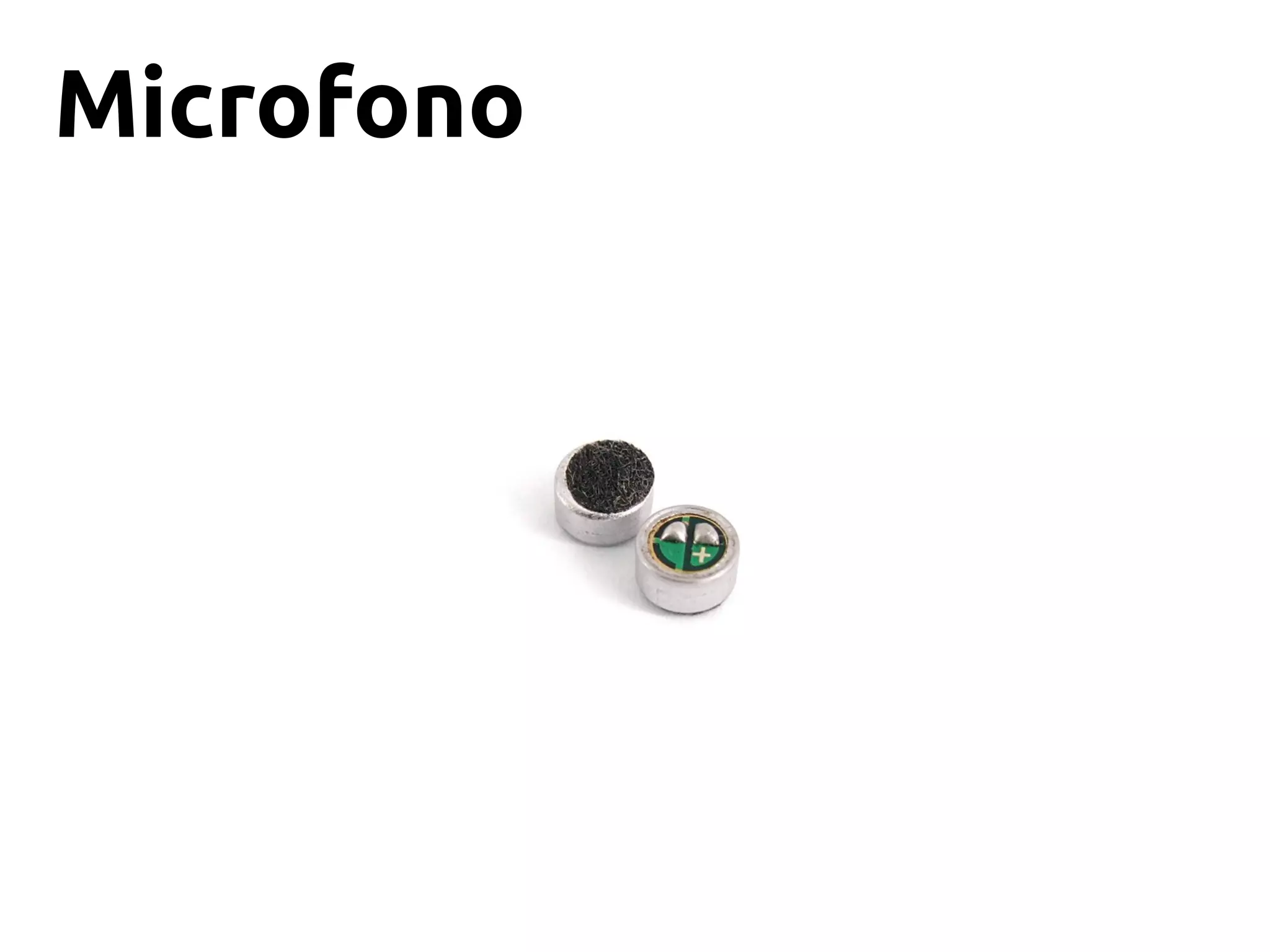

66. Microfono

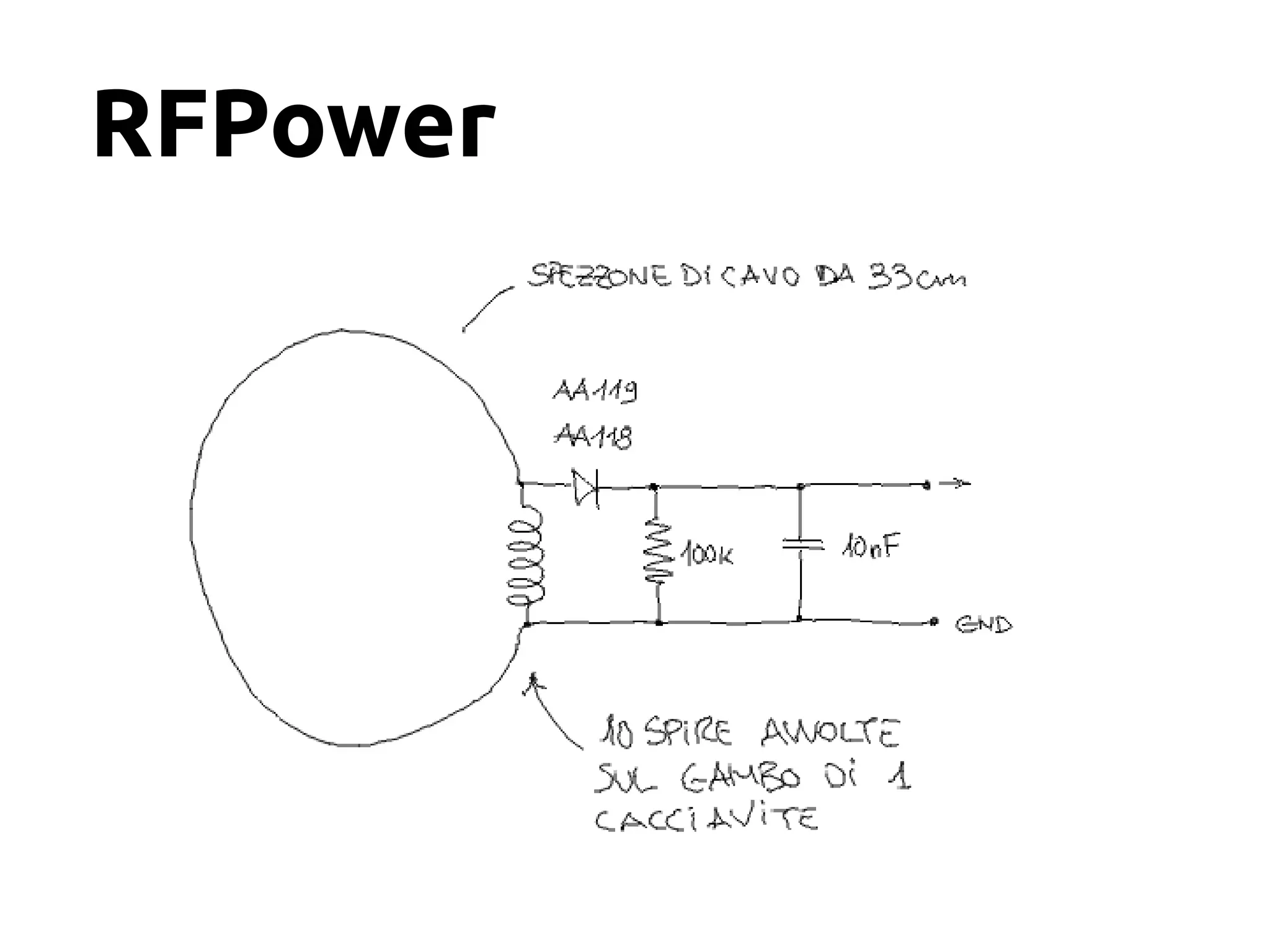

67. RFPower

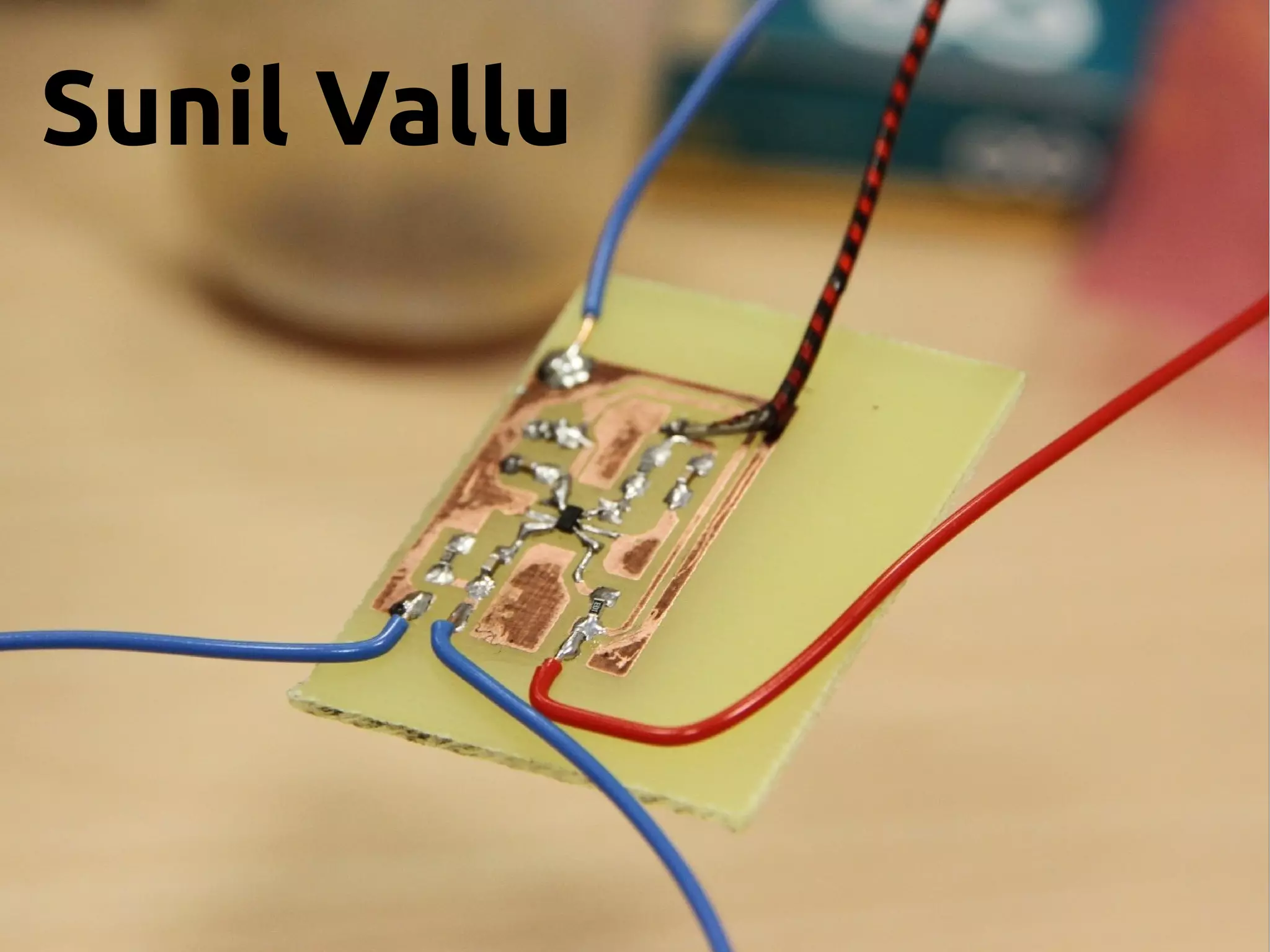

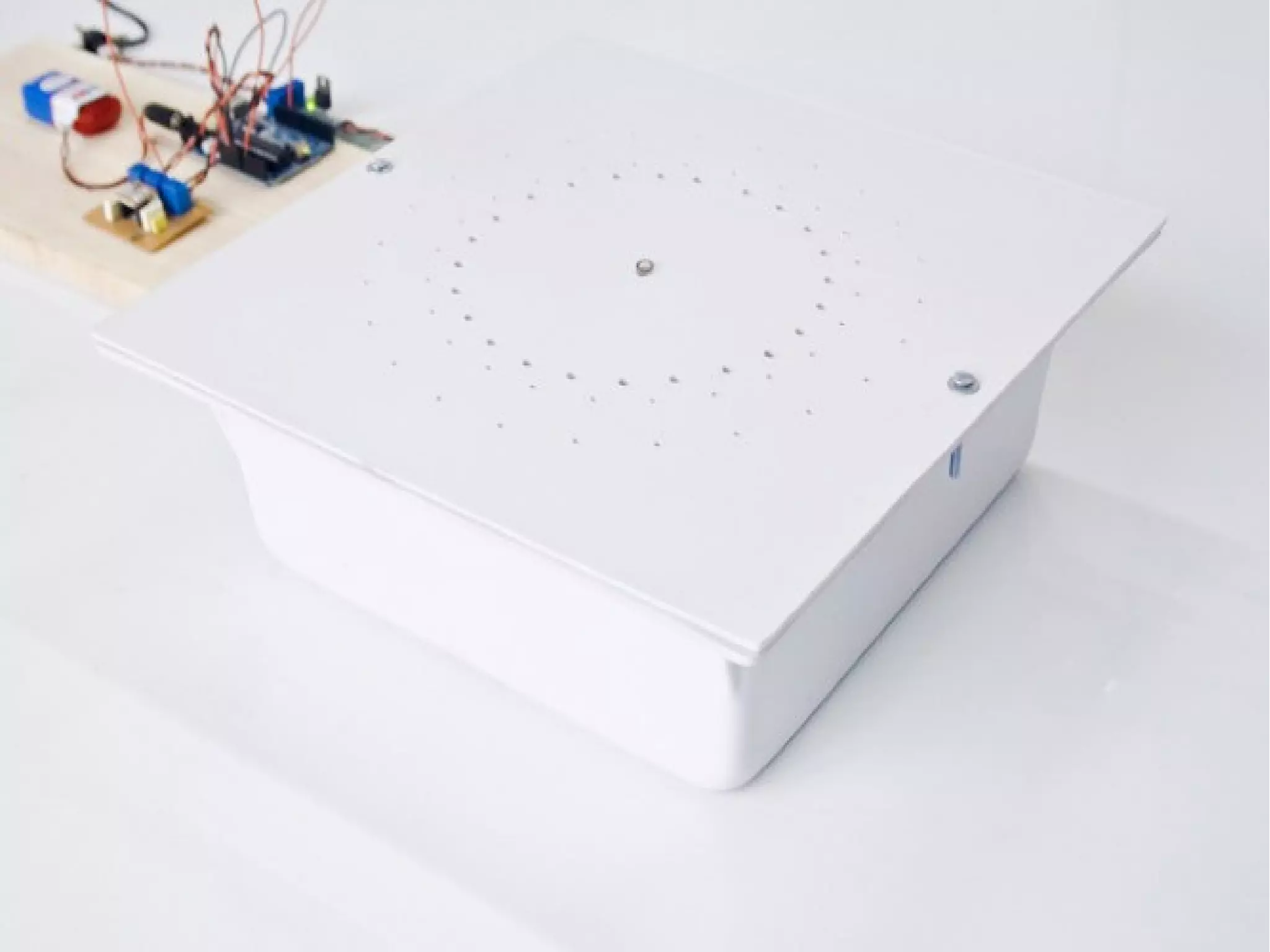

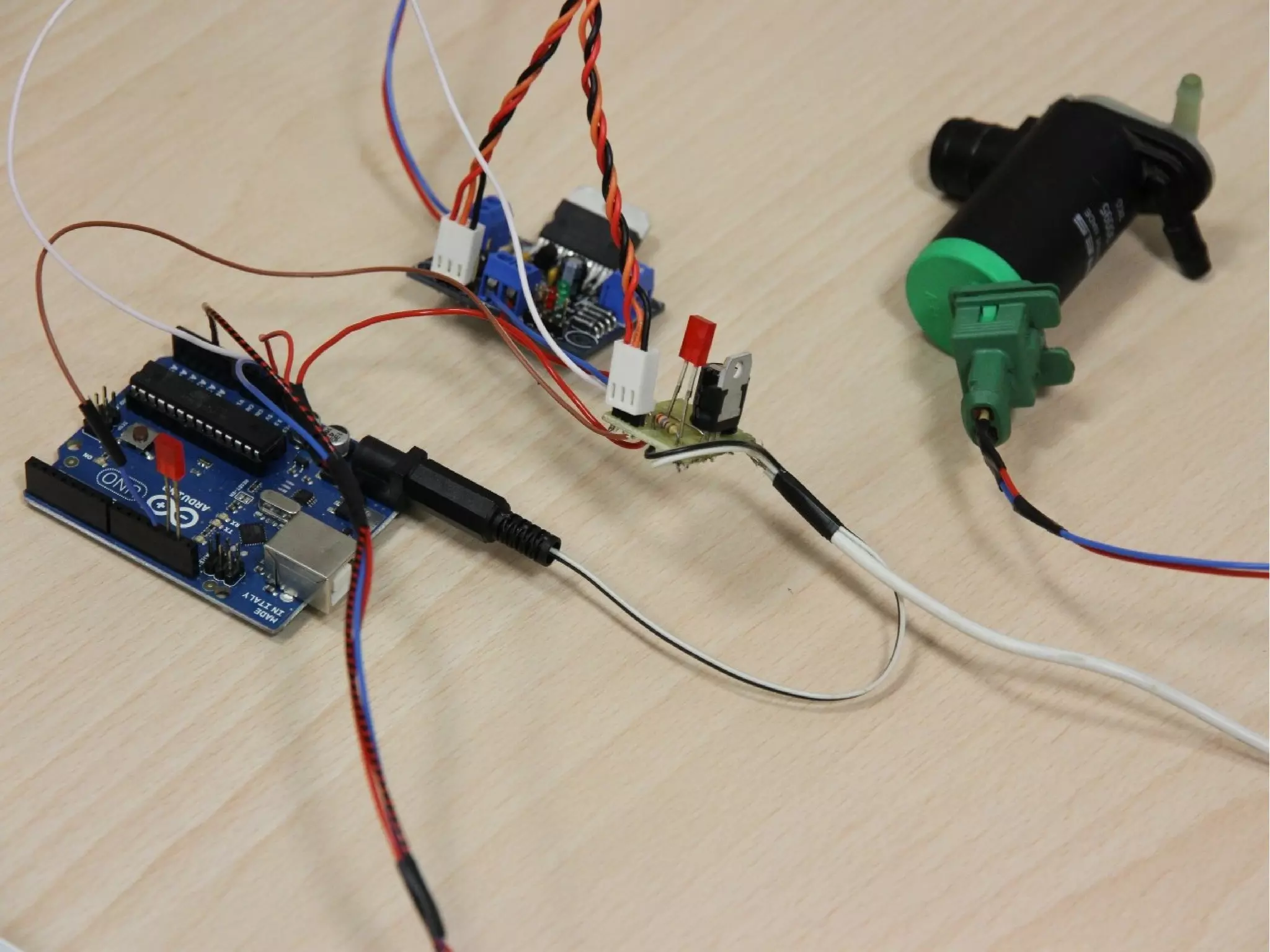

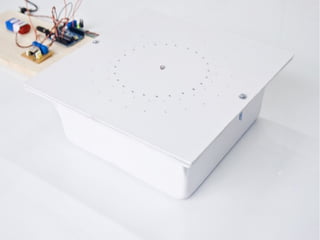

69. Sunil Vallu

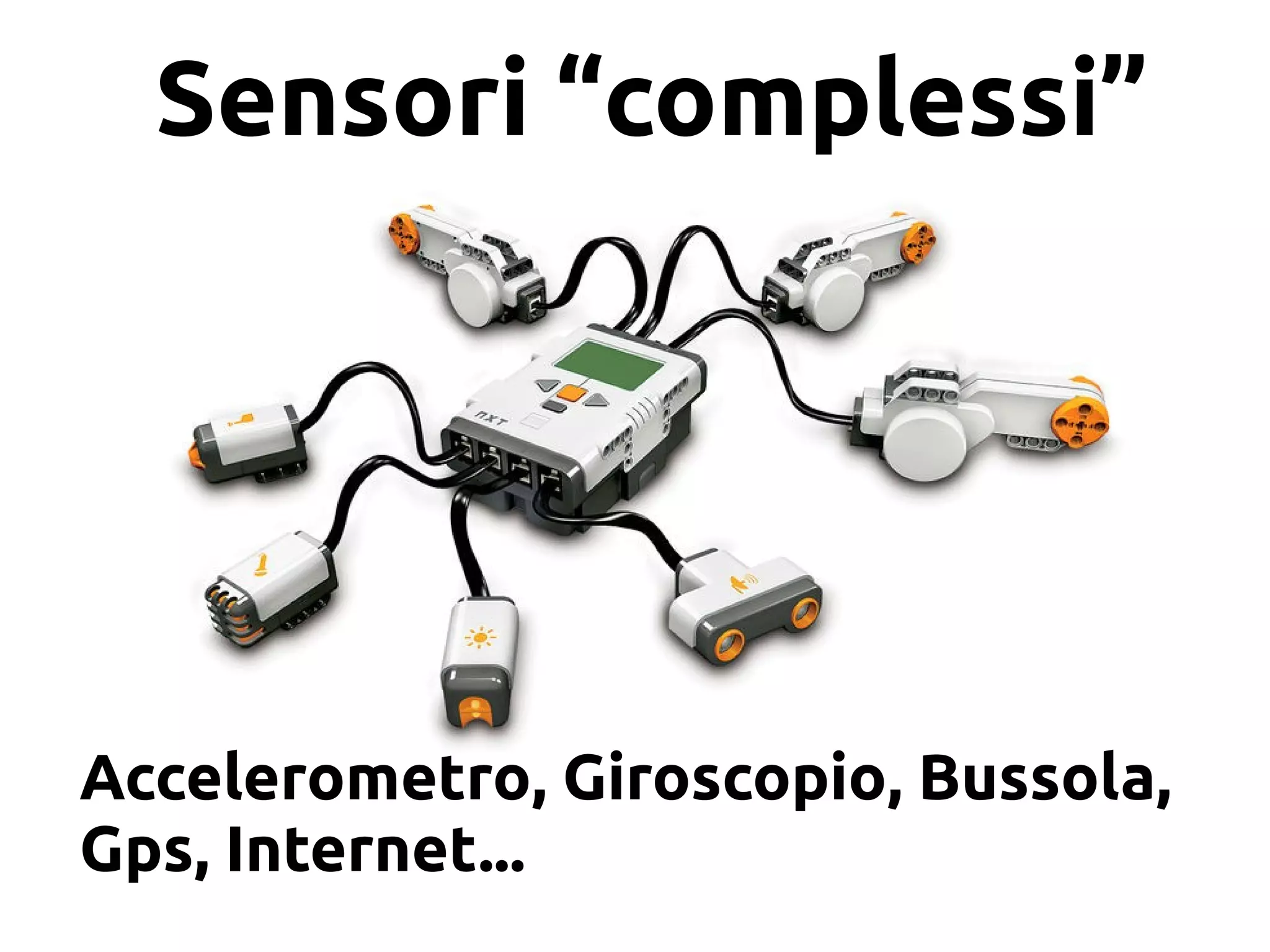

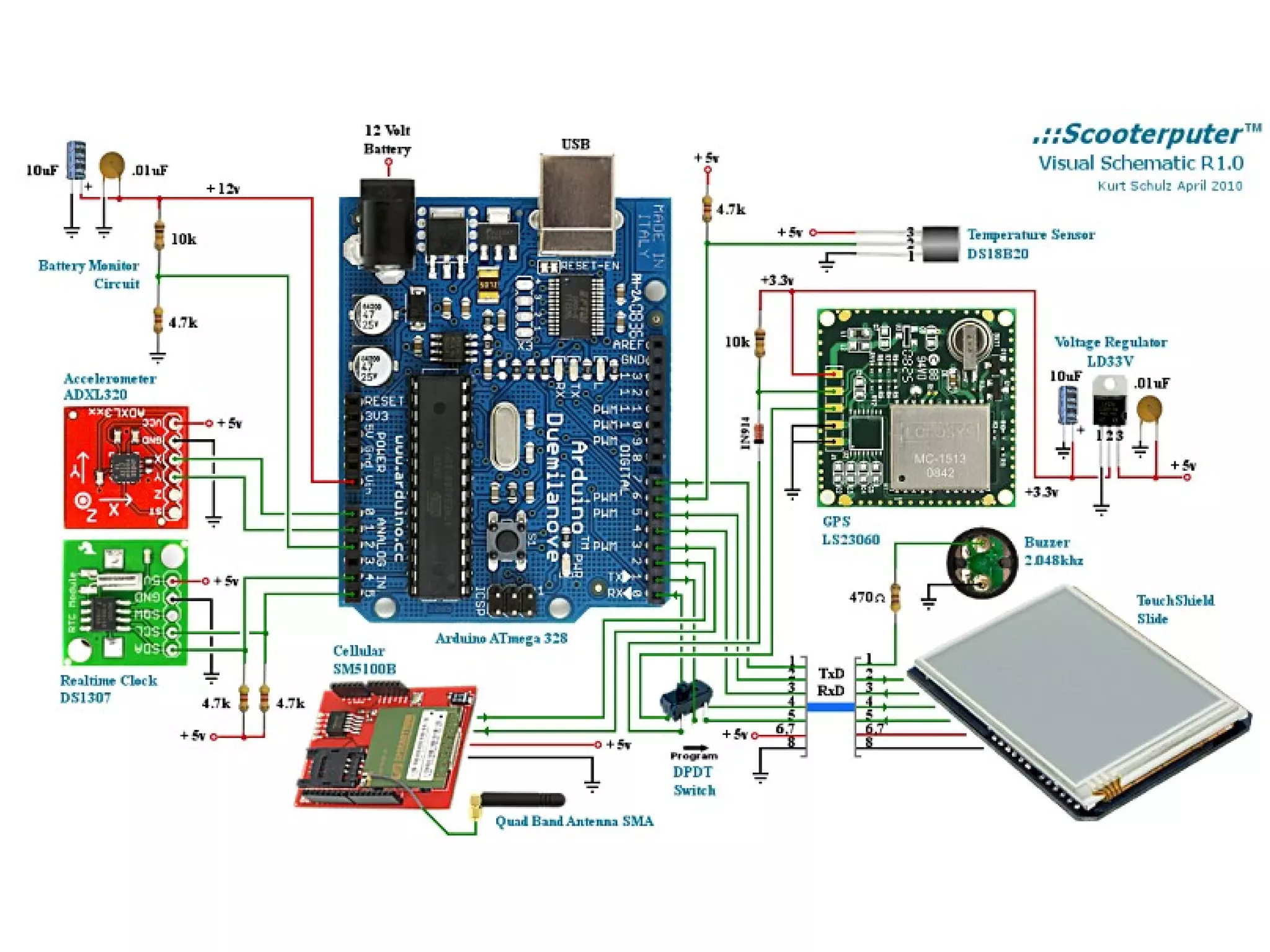

73. Sensori “complessi”
Accelerometro, Giroscopio, Bussola,
Gps, Internet...

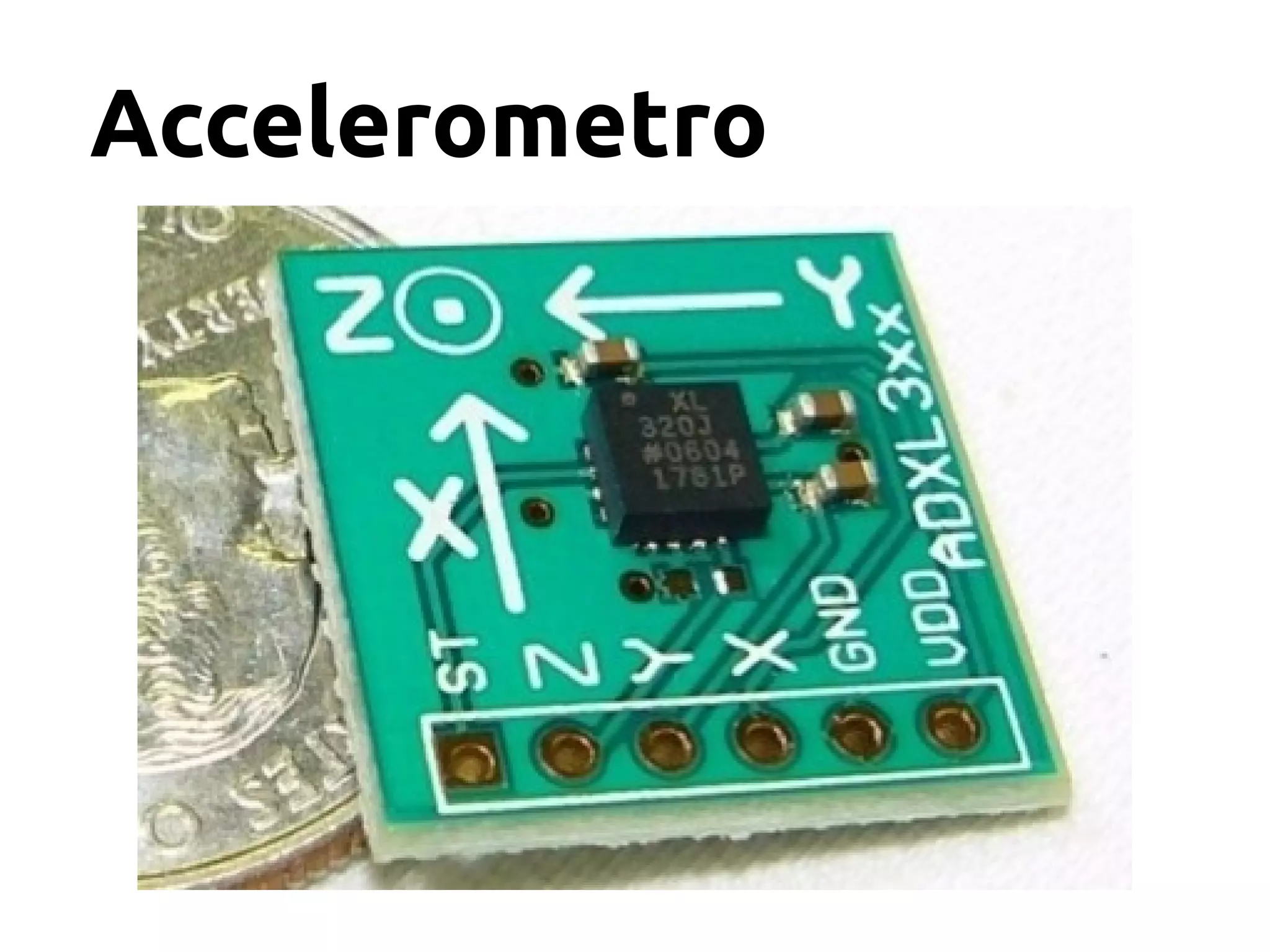

74. Accelerometro

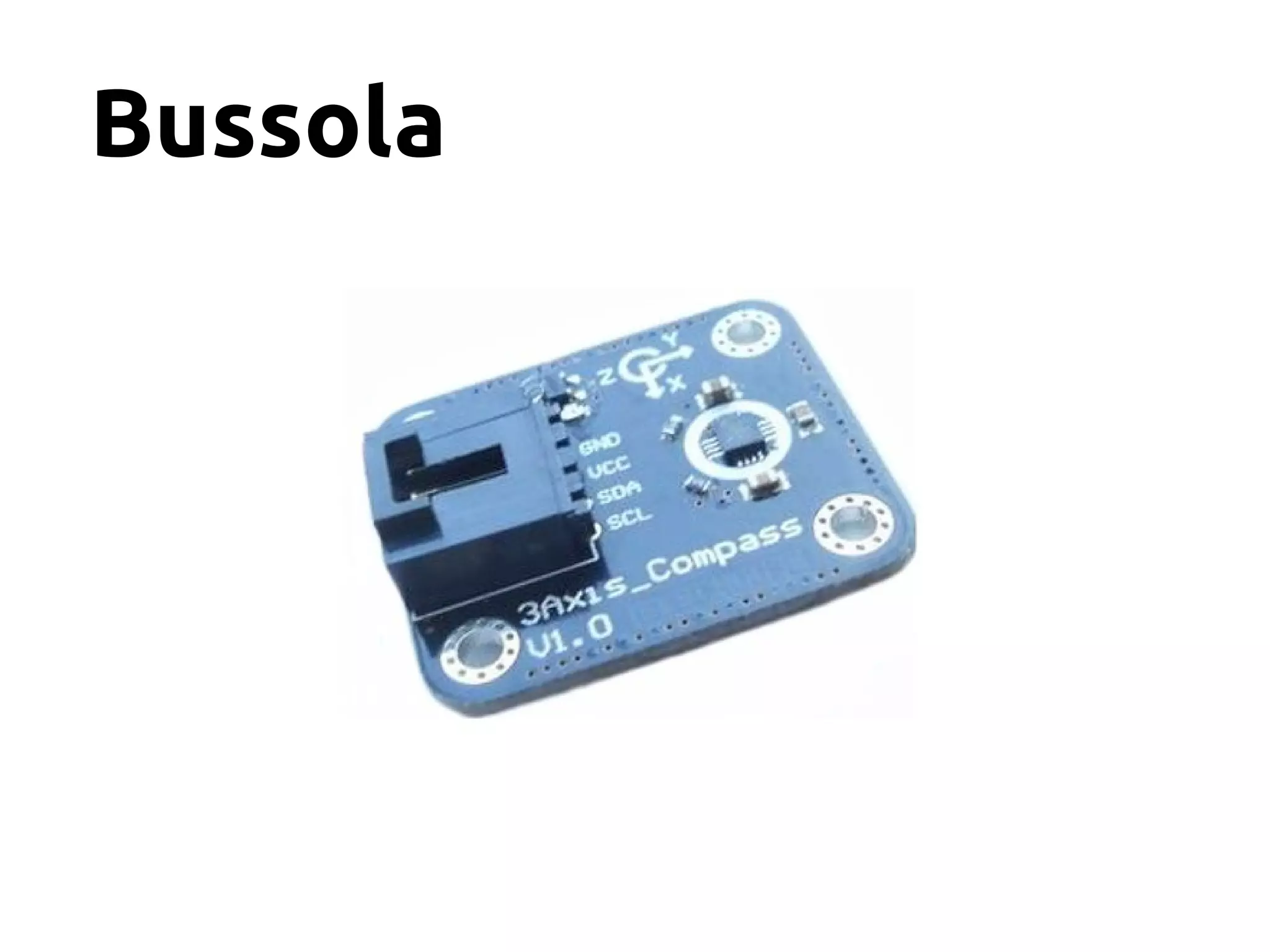

75. Bussola

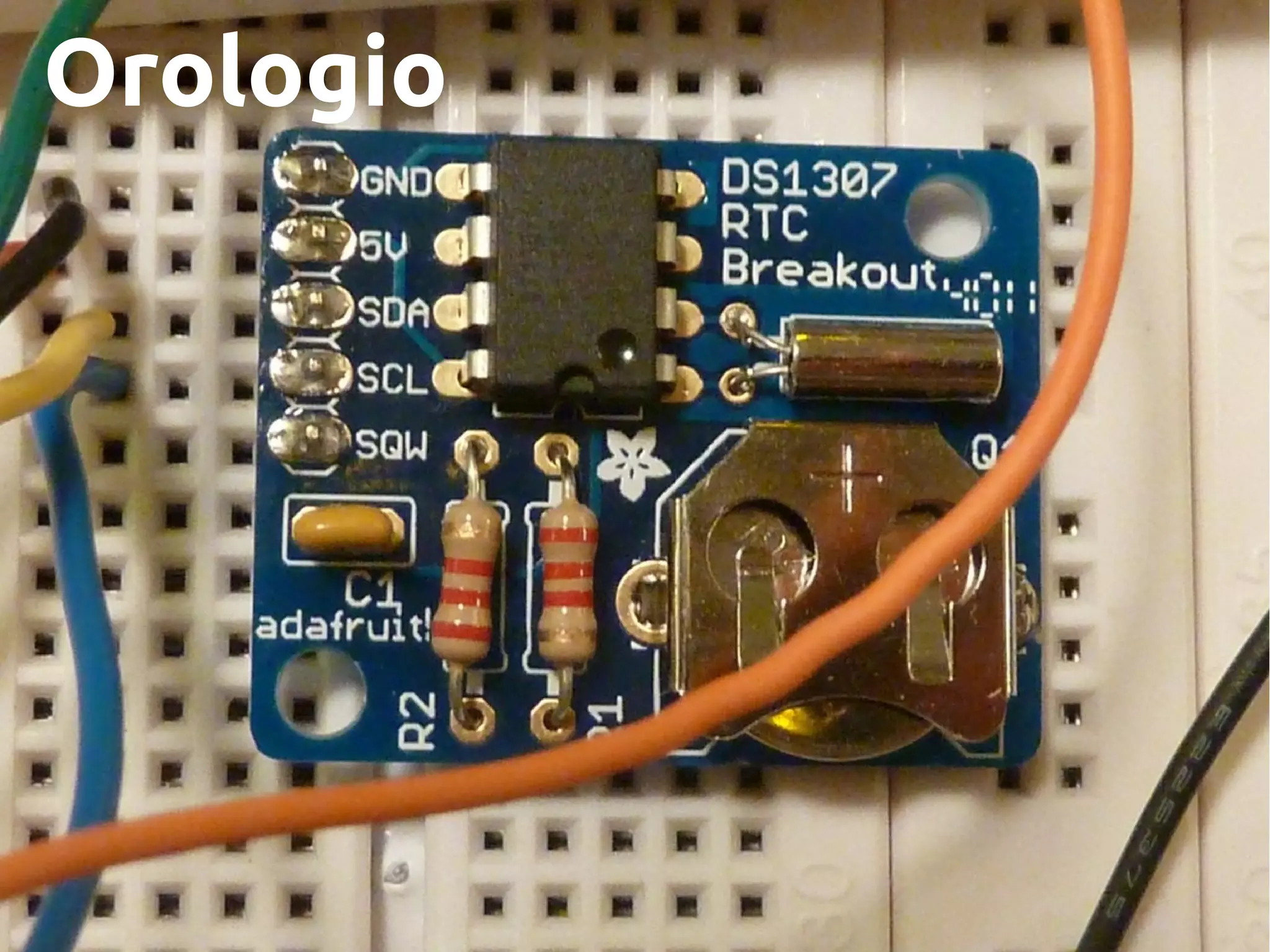

76. Orologio

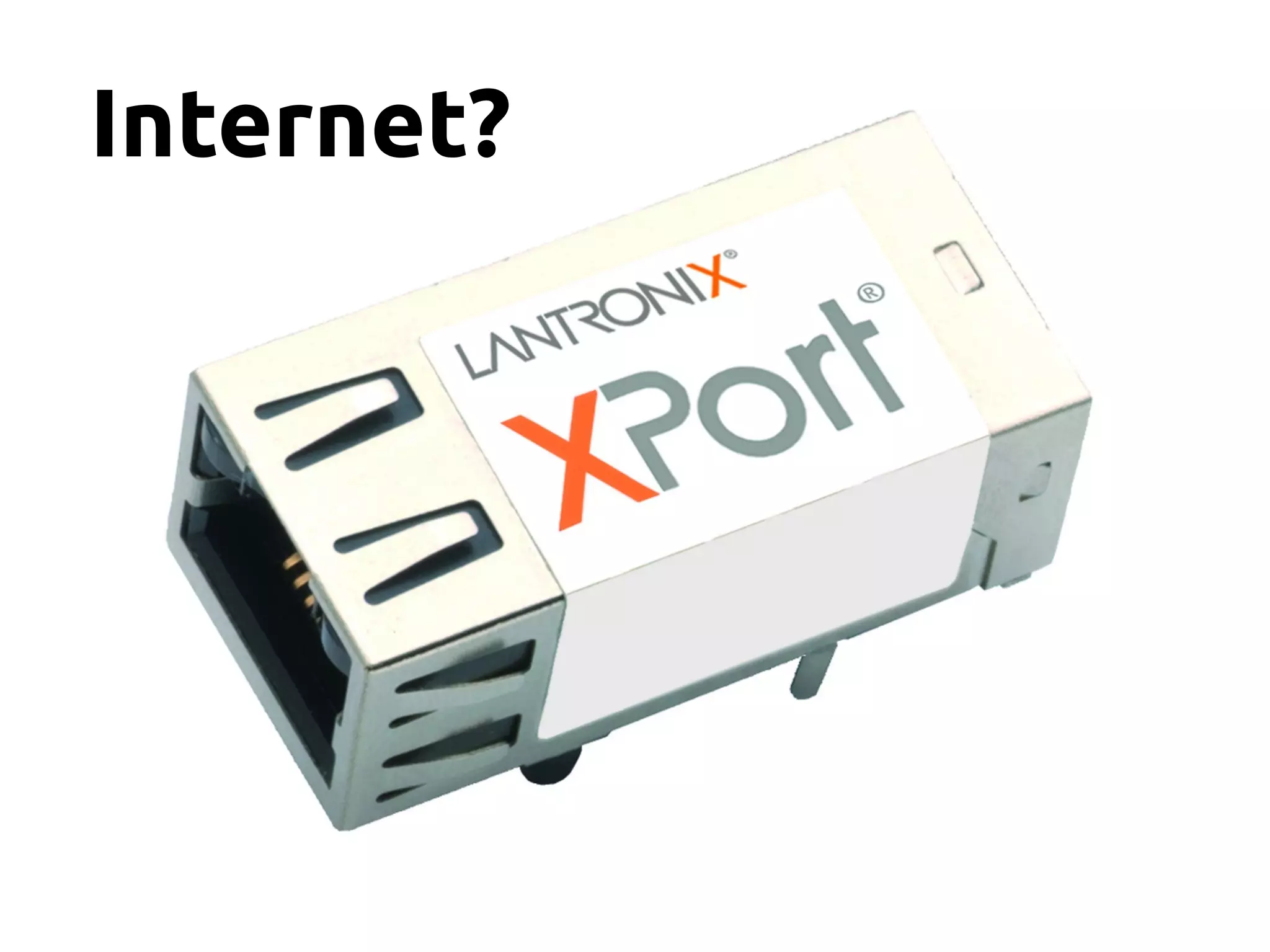

77. Internet?

79. http://www.zeppelinmaker.it
