1. Workshop: Arduino for Makers
DAY #1 – SESSION #3

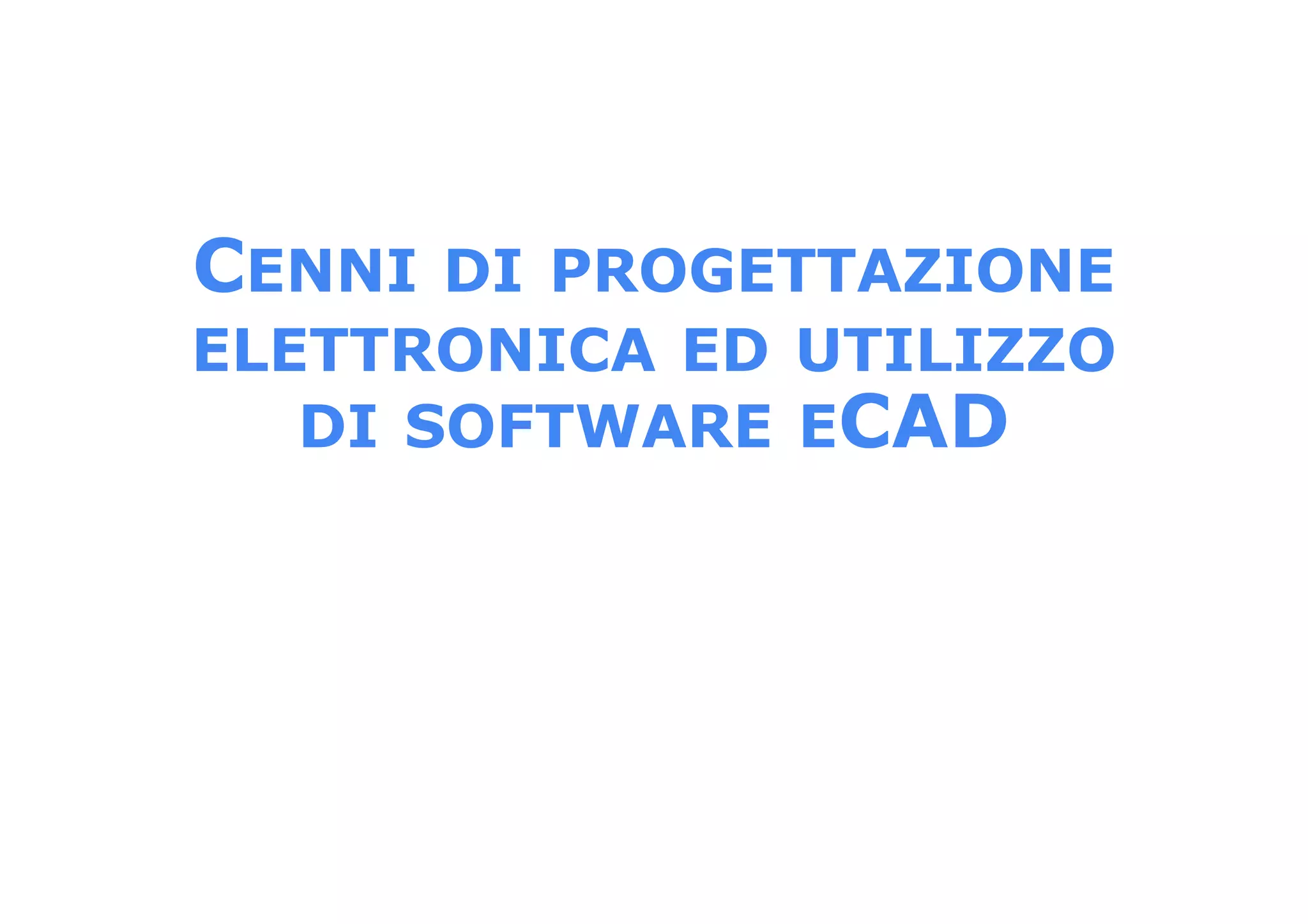

PROGETTAZIONE ELETTRONICA ED
UTILIZZO DI SOFTWARE ECAD

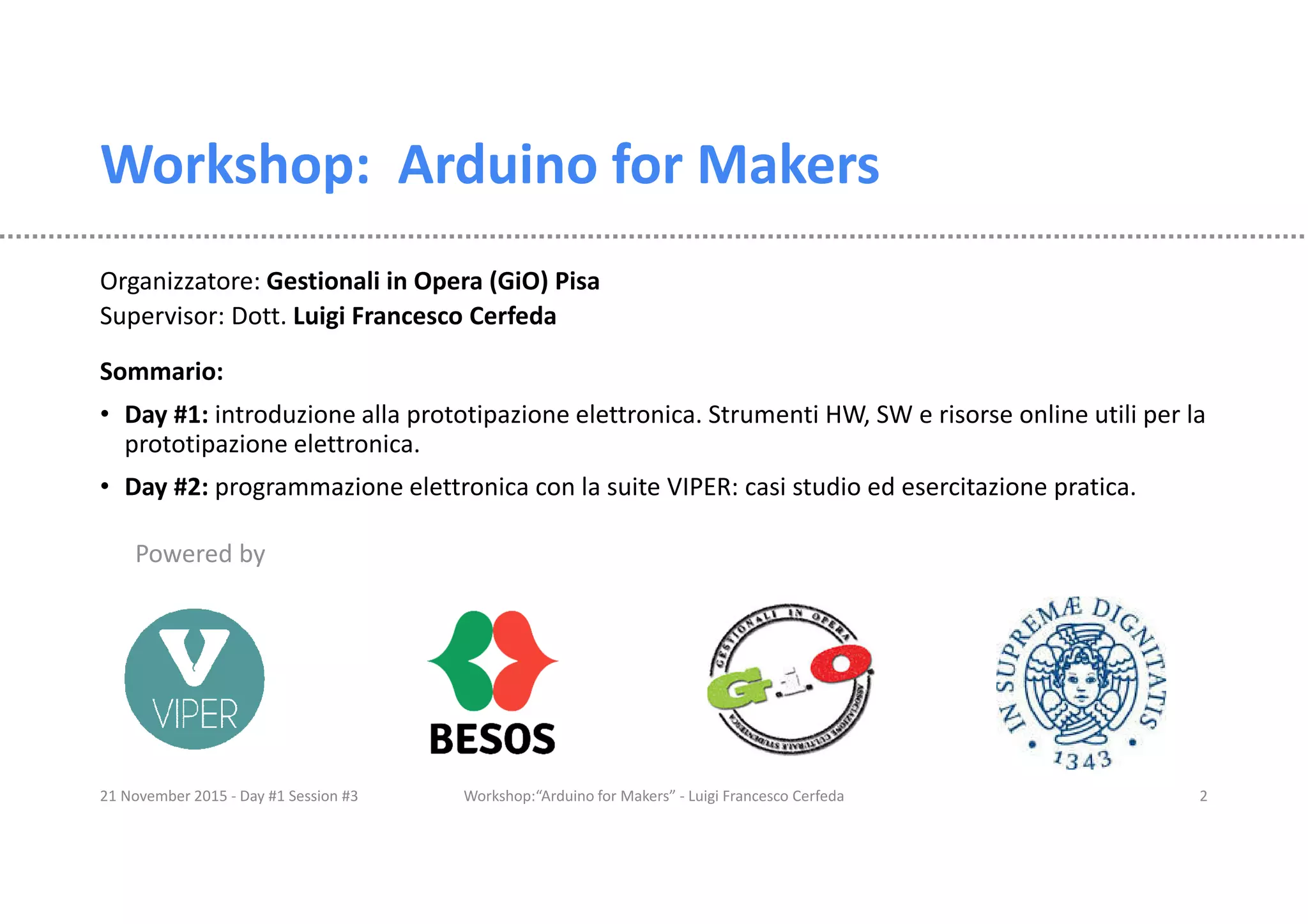

2. Workshop: Arduino for Makers
Organizzatore: Gestionali in Opera (GiO) Pisa
Supervisor: Dott. Luigi Francesco Cerfeda
Sommario:
• Day #1: introduzione alla prototipazione elettronica. Strumenti HW, SW e risorse online utili per la
prototipazione elettronica.
• Day #2: programmazione elettronica con la suite VIPER: casi studio ed esercitazione pratica.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 2
Powered by
3. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 3

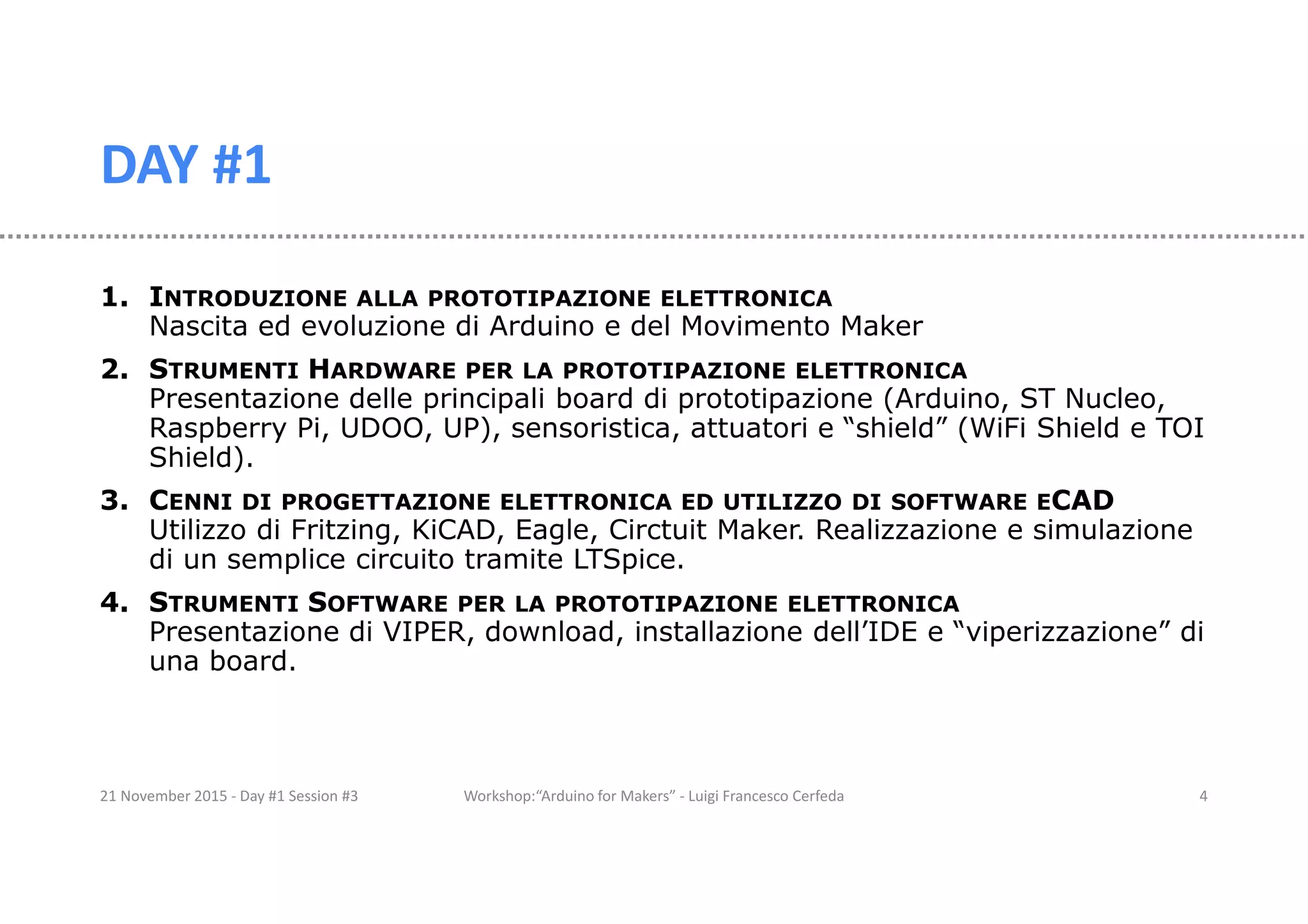

4. DAY #1
1. INTRODUZIONE ALLA PROTOTIPAZIONE ELETTRONICA
Nascita ed evoluzione di Arduino e del Movimento Maker
2. STRUMENTI HARDWARE PER LA PROTOTIPAZIONE ELETTRONICA
Presentazione delle principali board di prototipazione (Arduino, ST Nucleo,
Raspberry Pi, UDOO, UP), sensoristica, attuatori e “shield” (WiFi Shield e TOI
Shield).
3. CENNI DI PROGETTAZIONE ELETTRONICA ED UTILIZZO DI SOFTWARE ECAD
Utilizzo di Fritzing, KiCAD, Eagle, Circtuit Maker. Realizzazione e simulazione
di un semplice circuito tramite LTSpice.
4. STRUMENTI SOFTWARE PER LA PROTOTIPAZIONE ELETTRONICA
Presentazione di VIPER, download, installazione dell’IDE e “viperizzazione” di
una board.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 4

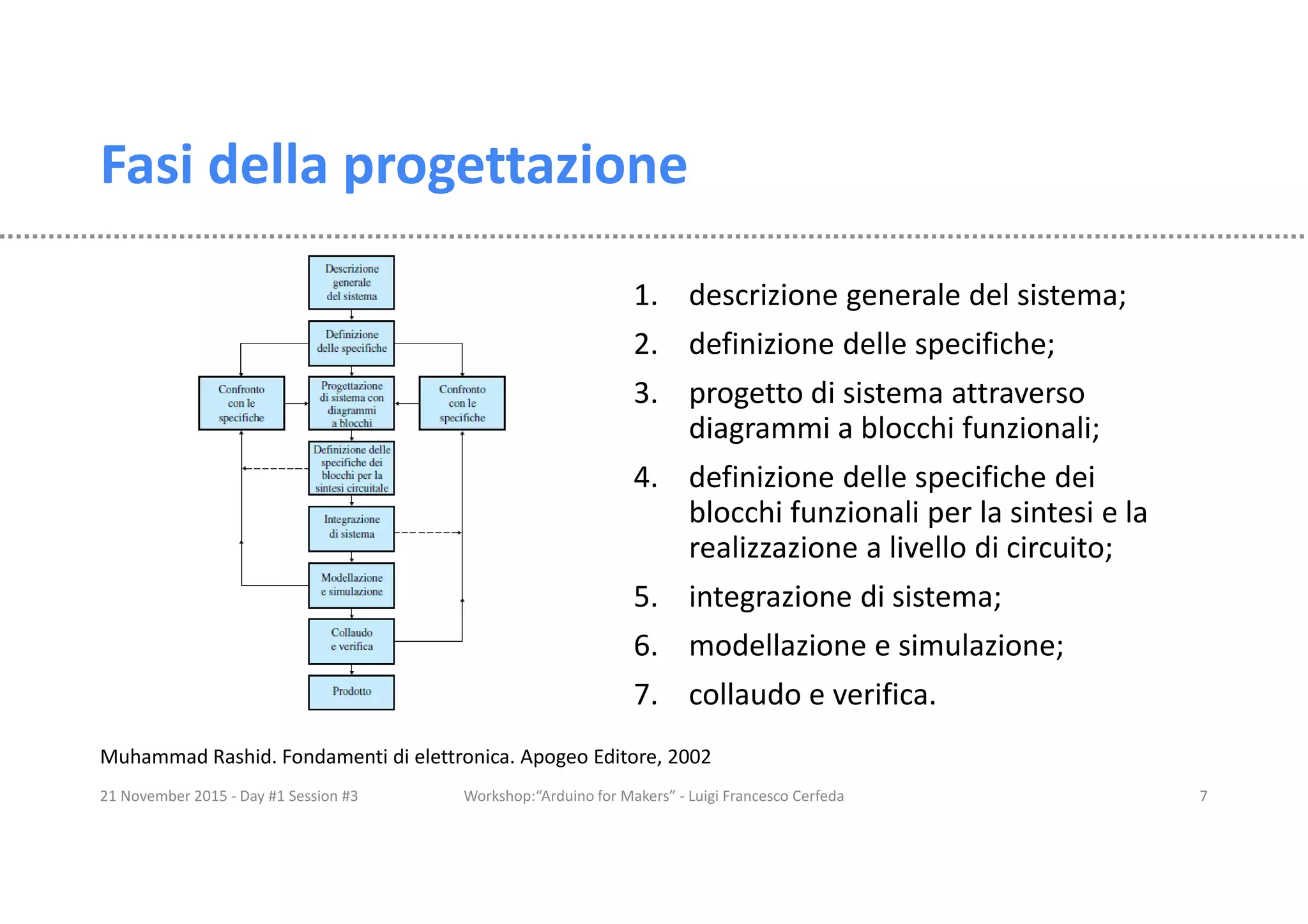

7. Fasi della progettazione
1. descrizione generale del sistema;
2. definizione delle specifiche;
3. progetto di sistema attraverso
diagrammi a blocchi funzionali;
4. definizione delle specifiche dei
blocchi funzionali per la sintesi e la
realizzazione a livello di circuito;
5. integrazione di sistema;
6. modellazione e simulazione;
7. collaudo e verifica.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 7
Muhammad Rashid. Fondamenti di elettronica. Apogeo Editore, 2002

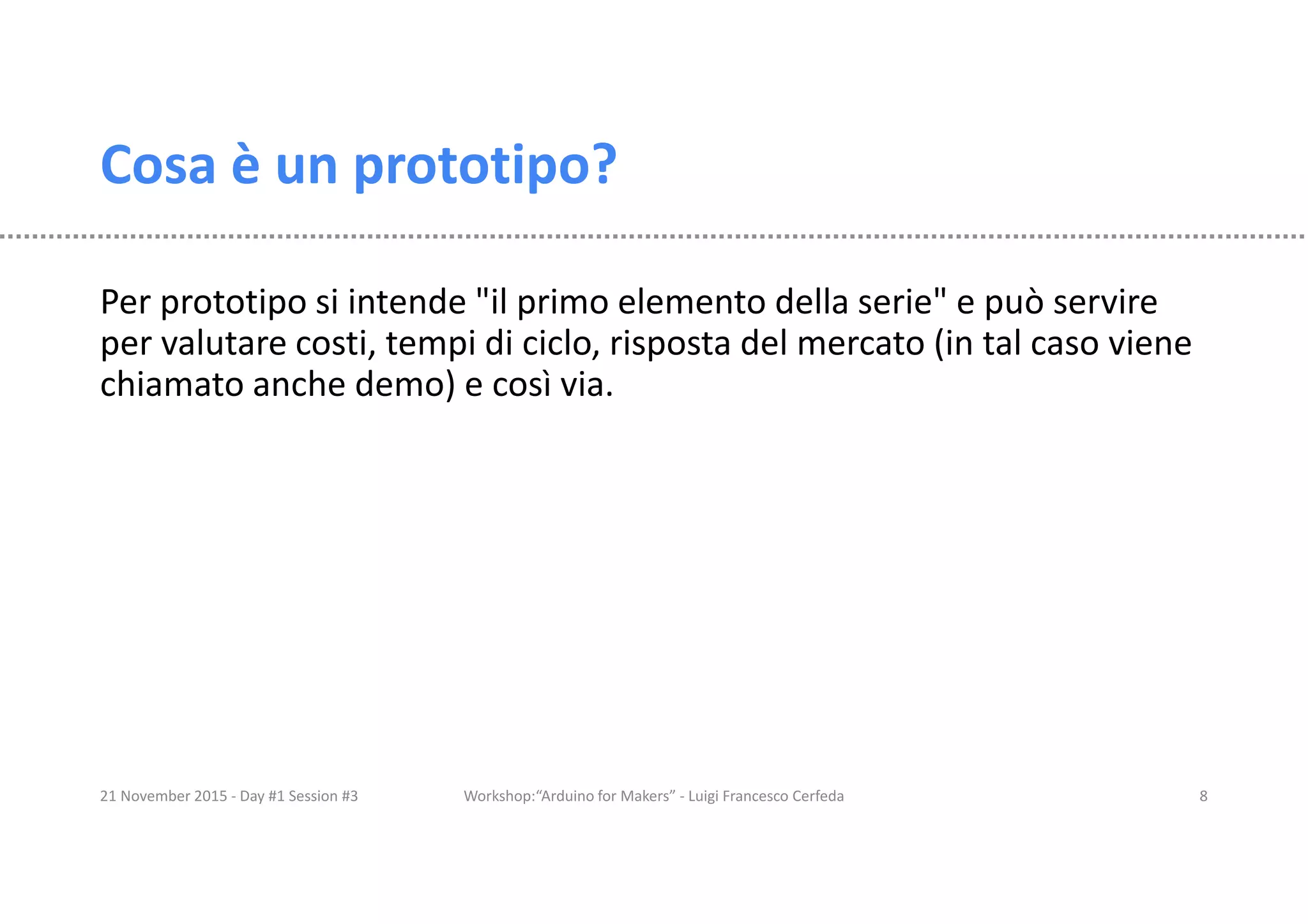

8. Cosa è un prototipo?
Per prototipo si intende "il primo elemento della serie" e può servire
per valutare costi, tempi di ciclo, risposta del mercato (in tal caso viene
chiamato anche demo) e così via.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 8

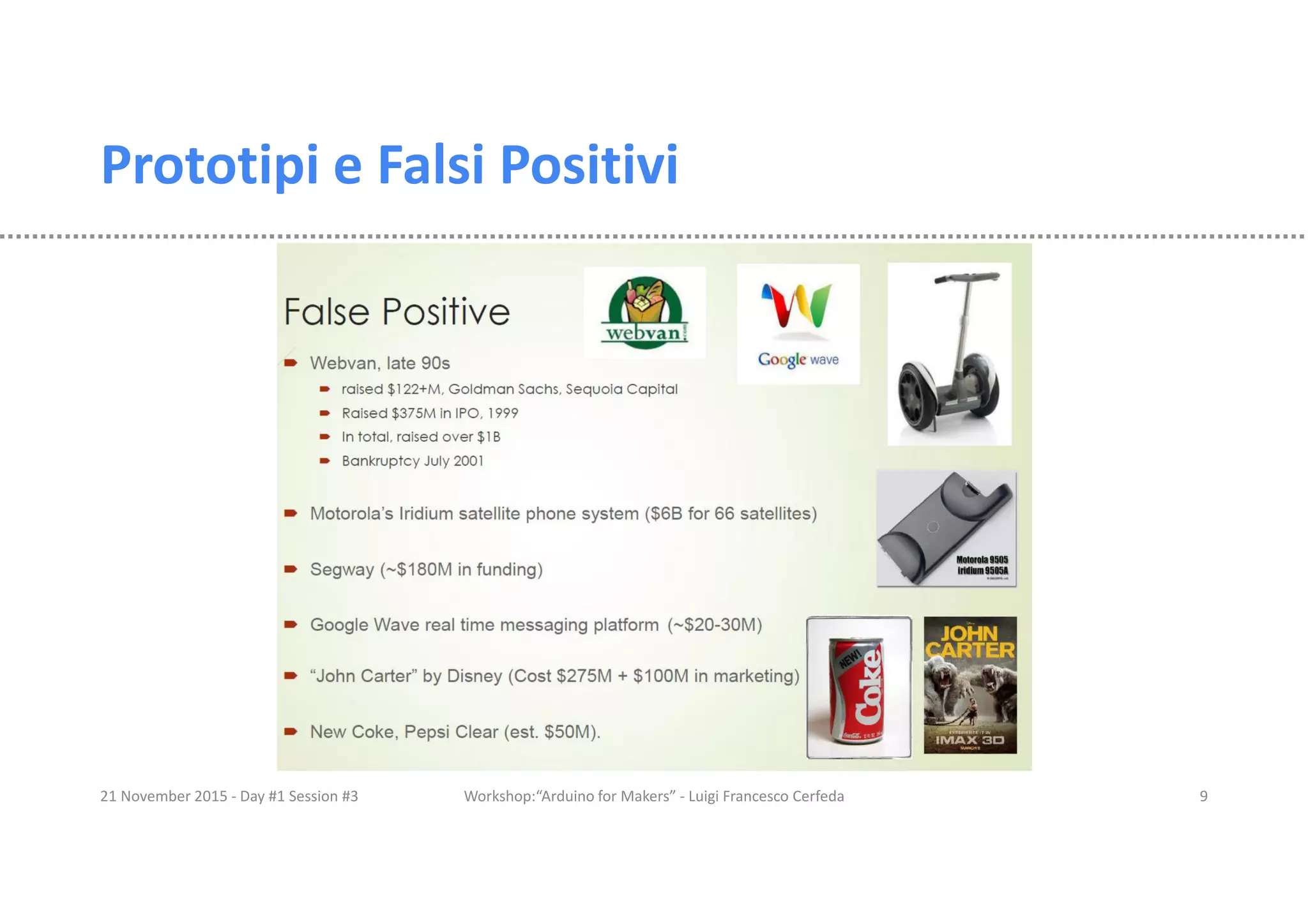

9. Prototipi e Falsi Positivi
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 9

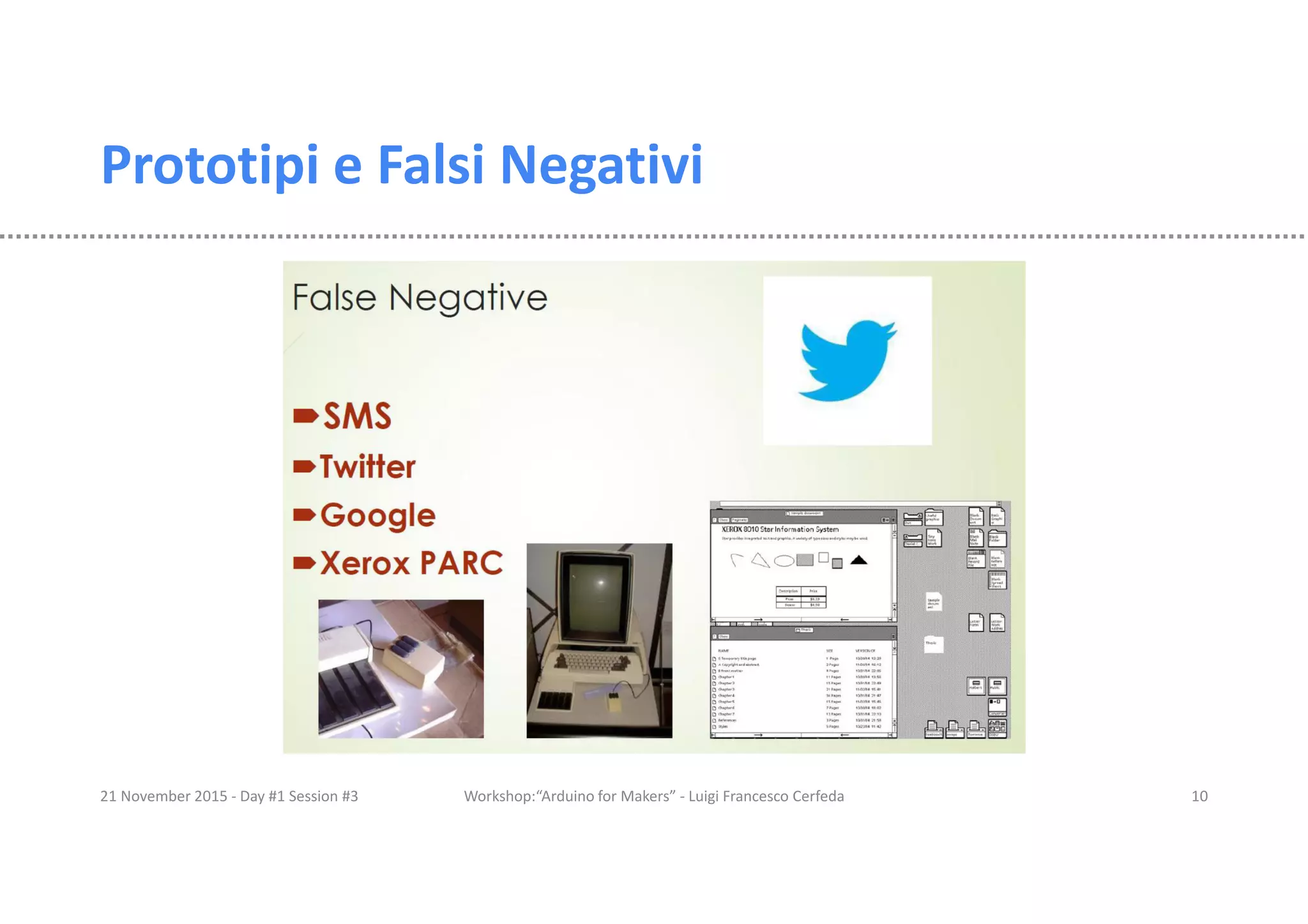

10. Prototipi e Falsi Negativi
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 10

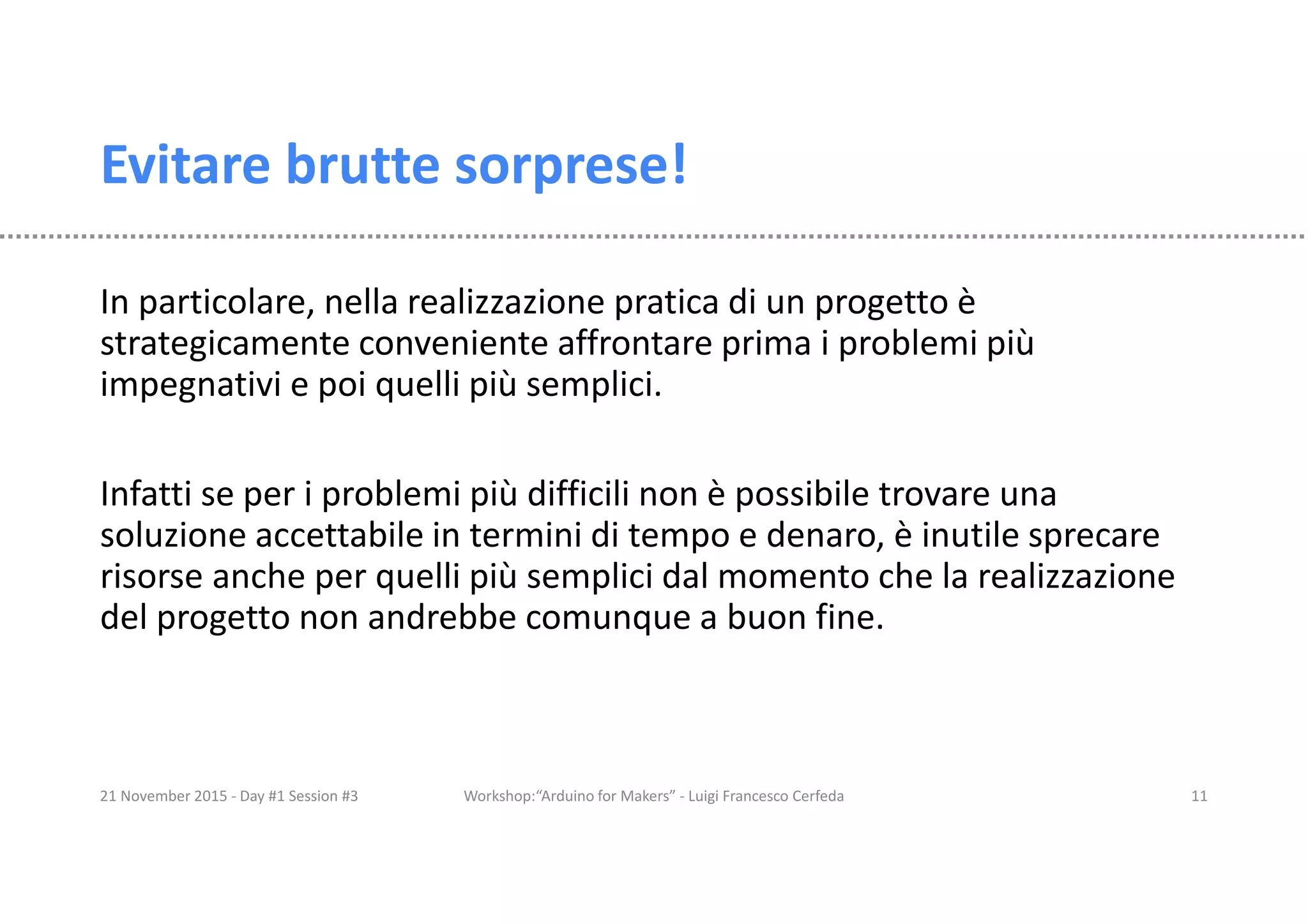

11. Evitare brutte sorprese!
In particolare, nella realizzazione pratica di un progetto è
strategicamente conveniente affrontare prima i problemi più
impegnativi e poi quelli più semplici.
Infatti se per i problemi più difficili non è possibile trovare una
soluzione accettabile in termini di tempo e denaro, è inutile sprecare
risorse anche per quelli più semplici dal momento che la realizzazione
del progetto non andrebbe comunque a buon fine.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 11

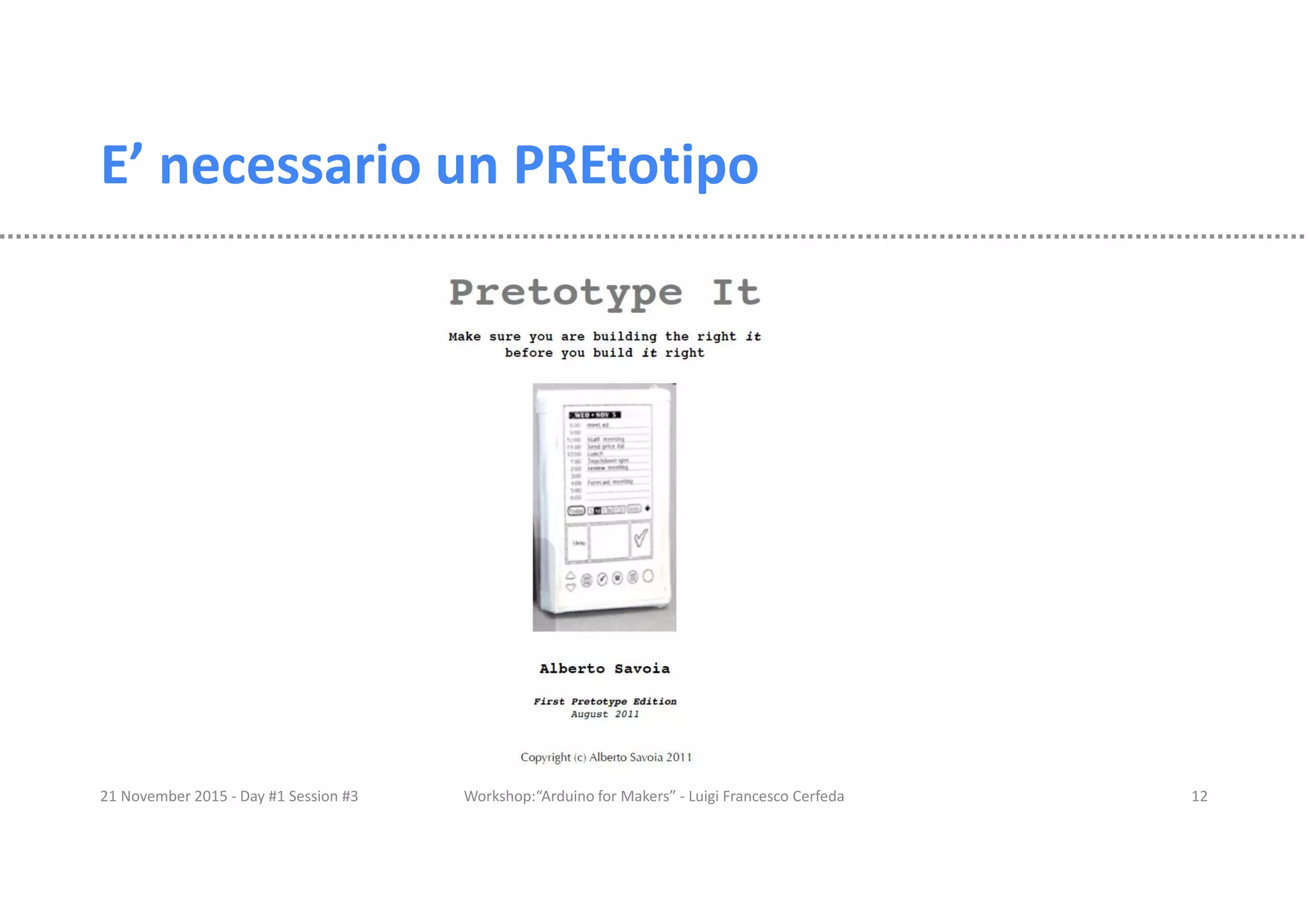

12. E’ necessario un PREtotipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 12

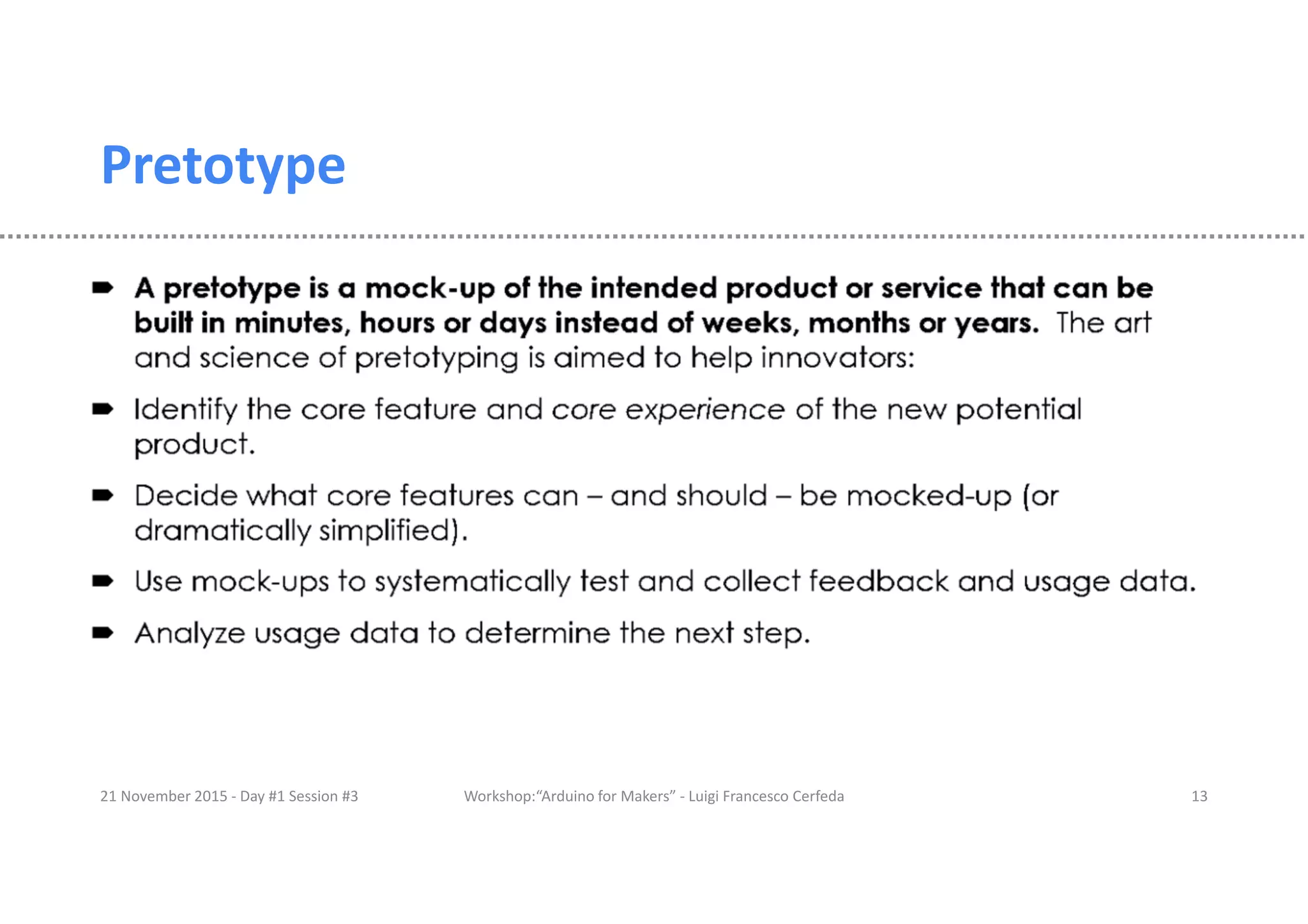

13. Pretotype
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 13
14. Metodo KISS
Keep It Simple, Stupid!
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 14

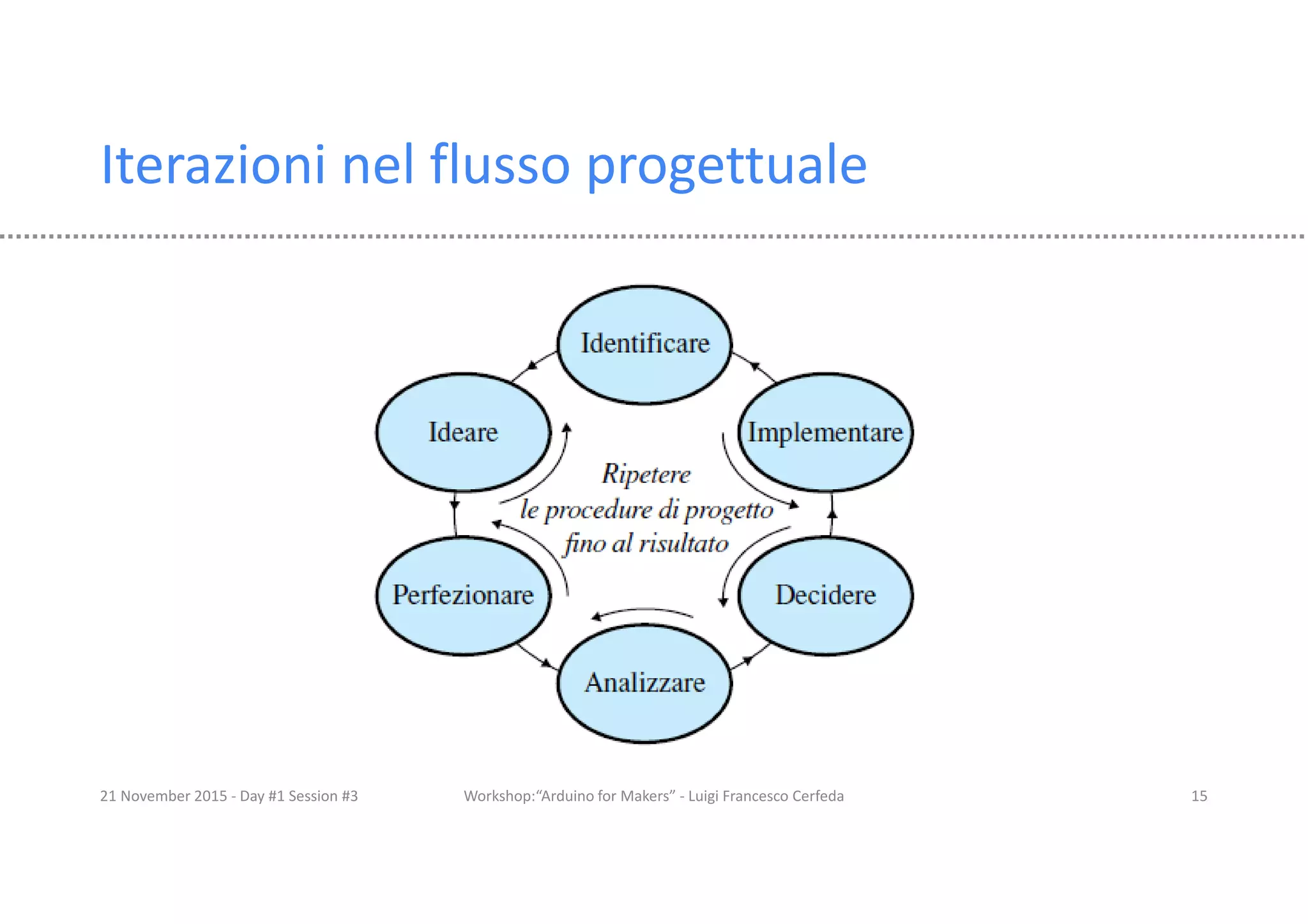

15. Iterazioni nel flusso progettuale
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 15
16. Quando fermarsi?
Your prototype doesn’t
have to be perfect!
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 16
17. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 17
18. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 18
20. Flusso di lavoro per la realizzazione del
pretotipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 20
Studio teorico
• Simulazione
tramite
LTSpice
Test su
breadboard
• Frtizing
Produzione PCB
• Progettazione
tramite
KiCAD

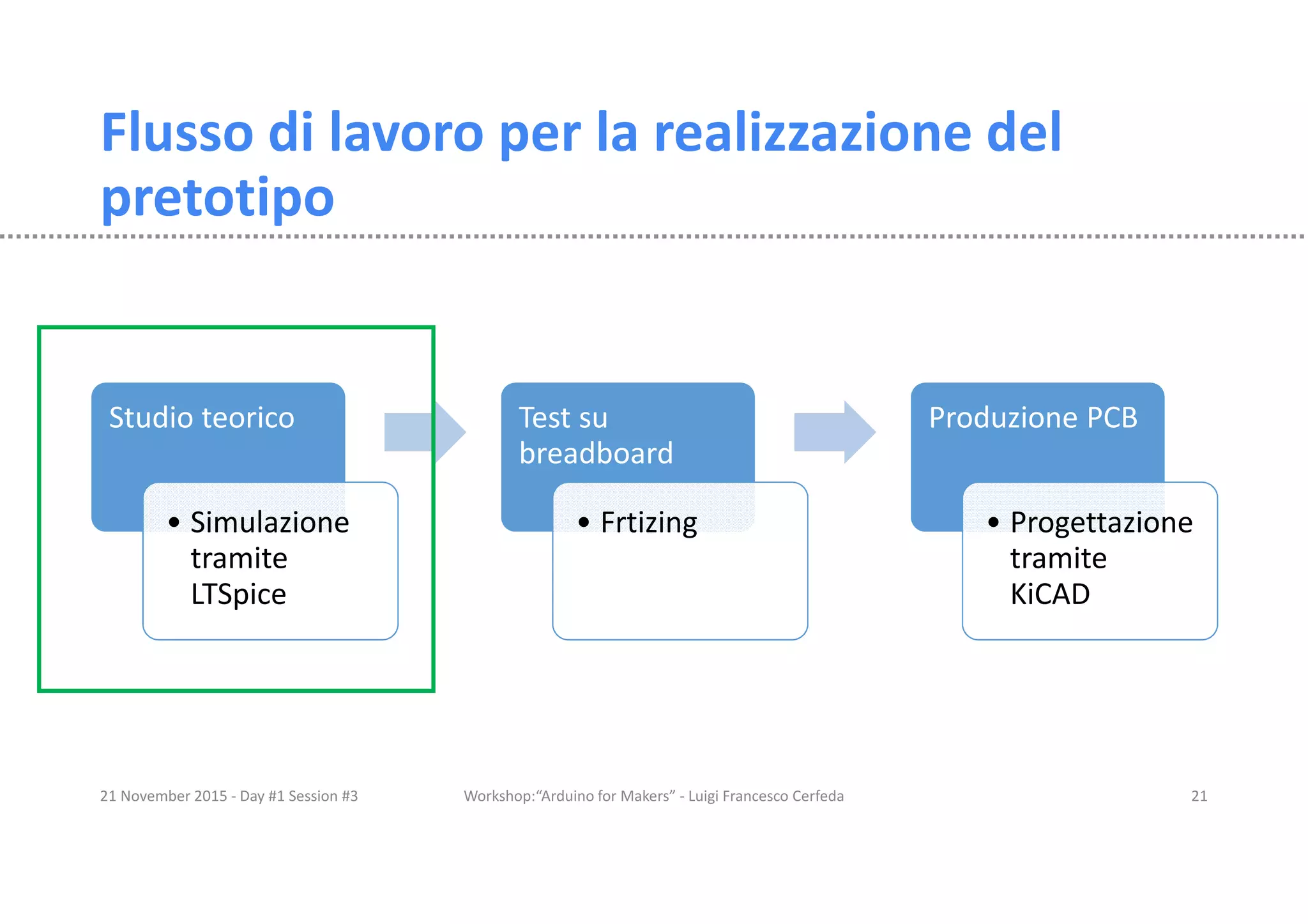

21. Flusso di lavoro per la realizzazione del
pretotipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 21
Studio teorico
• Simulazione
tramite
LTSpice
Test su
breadboard
• Frtizing
Produzione PCB
• Progettazione
tramite
KiCAD

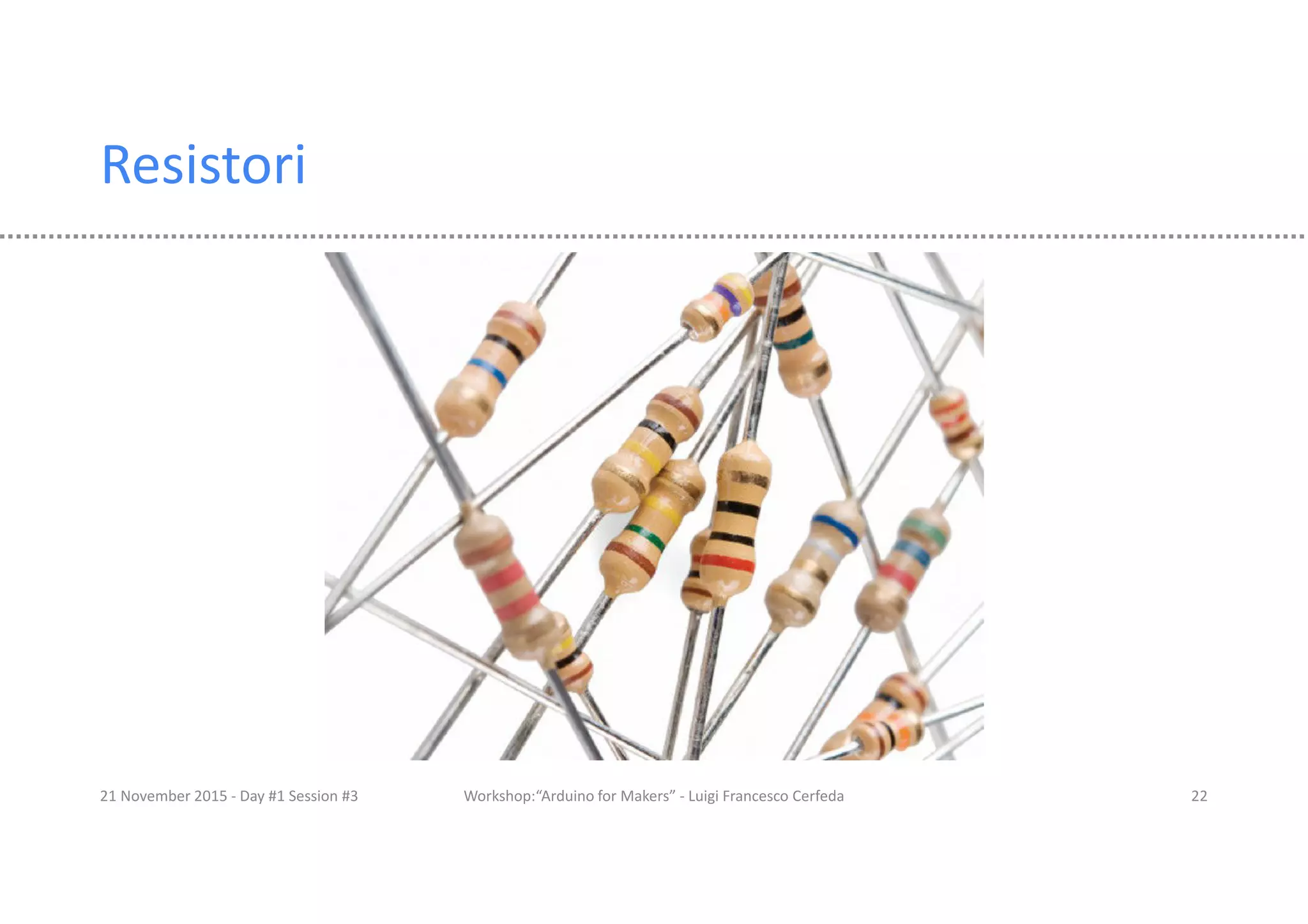

22. Resistori
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 22

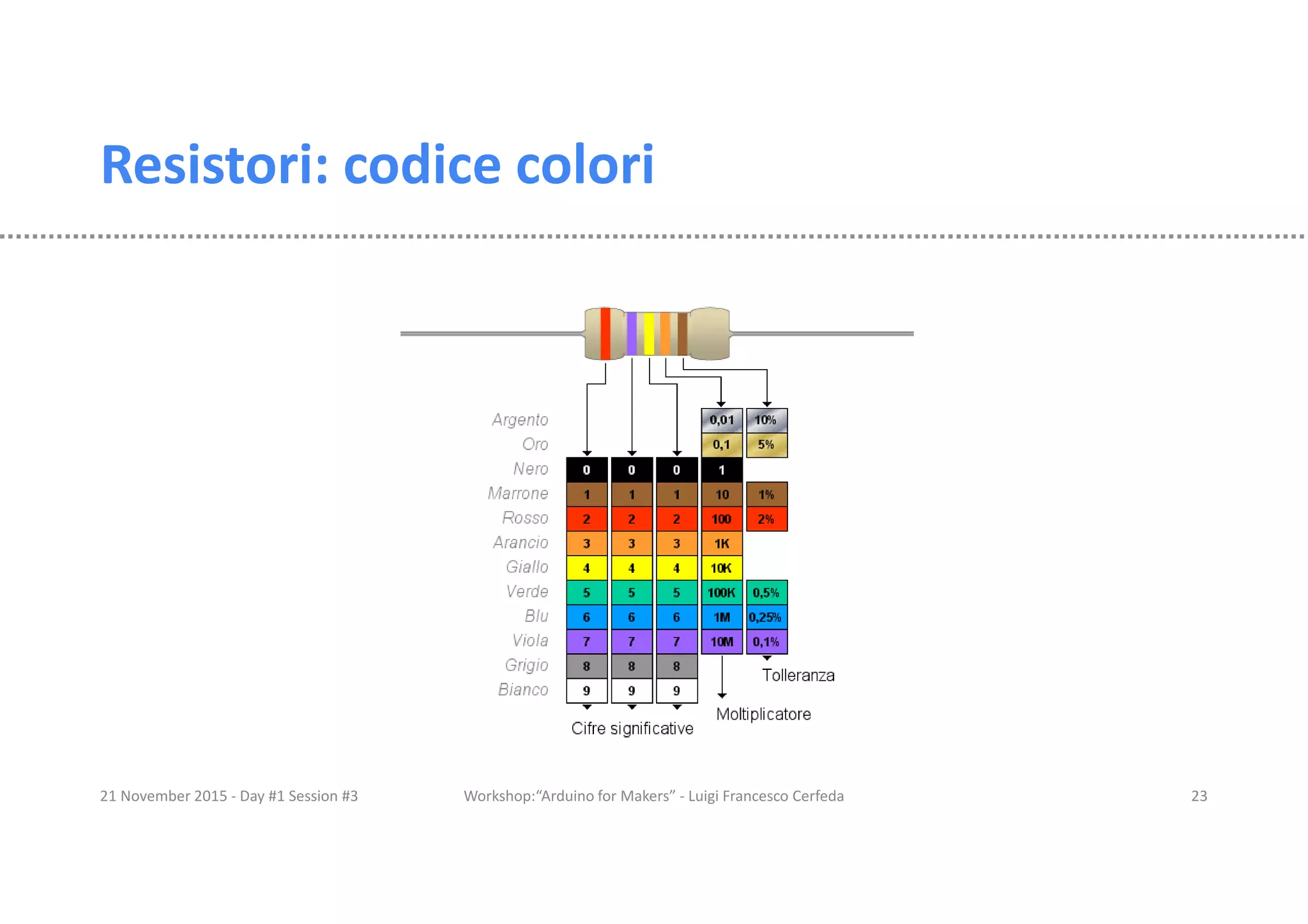

23. Resistori: codice colori
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 23

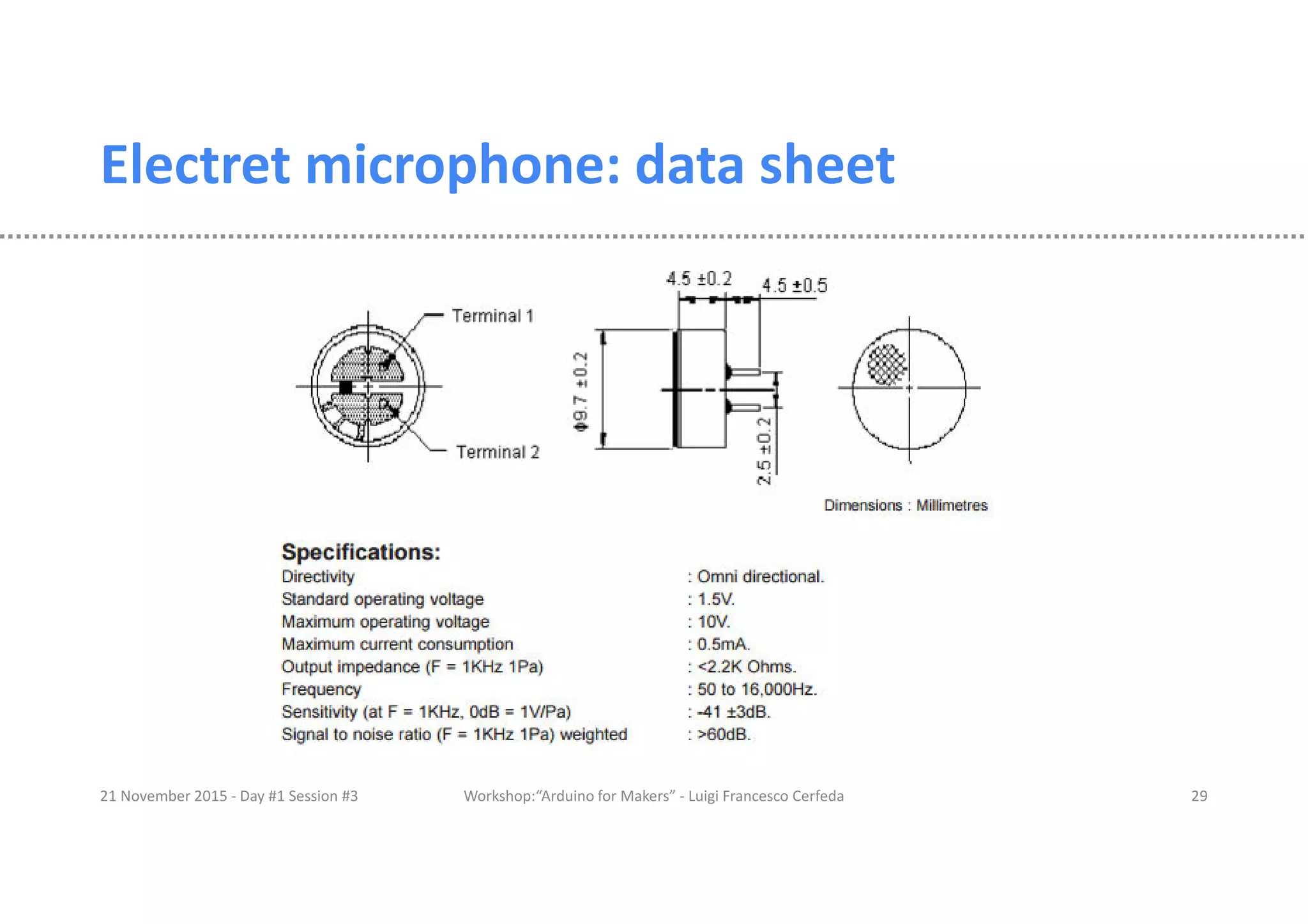

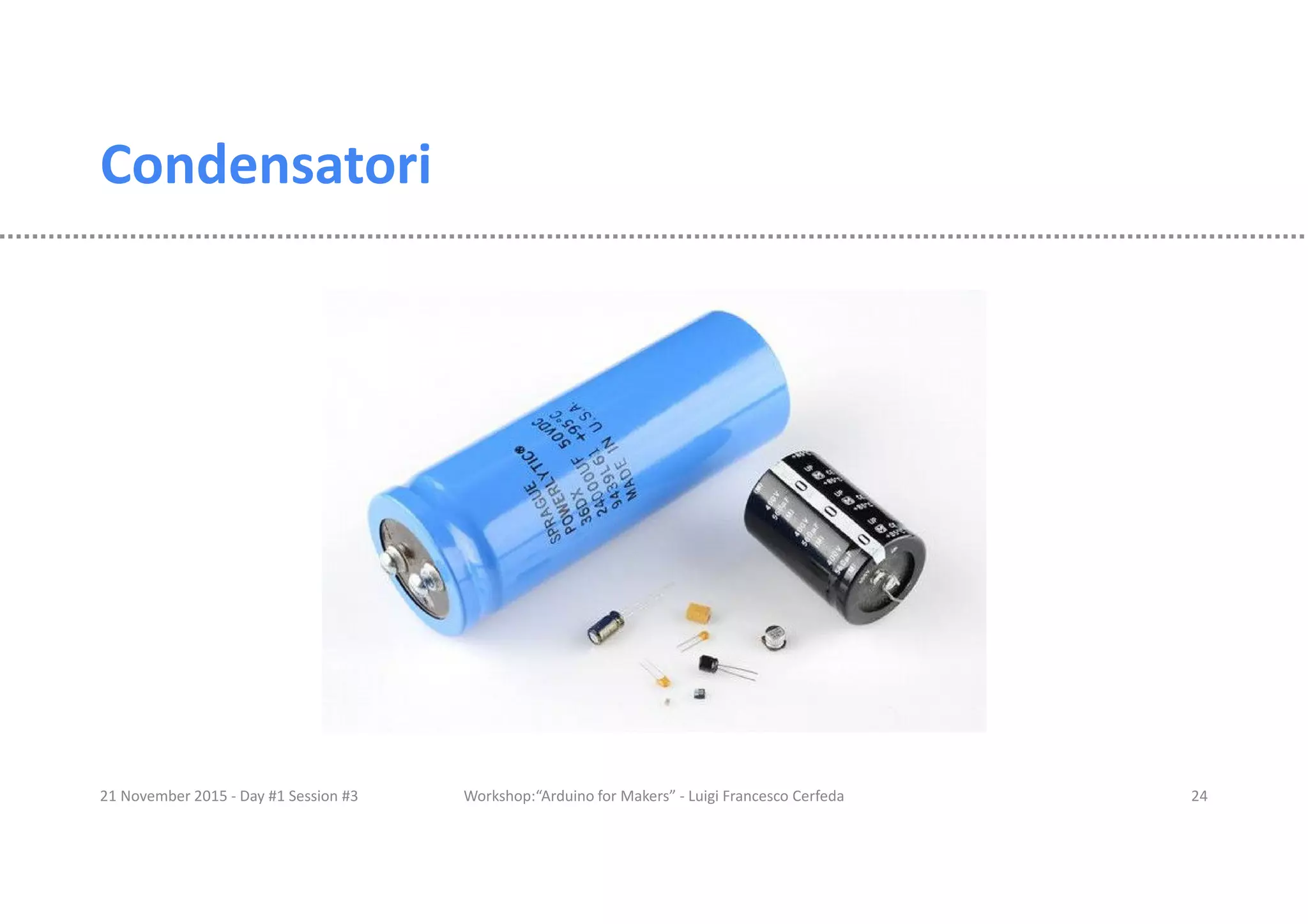

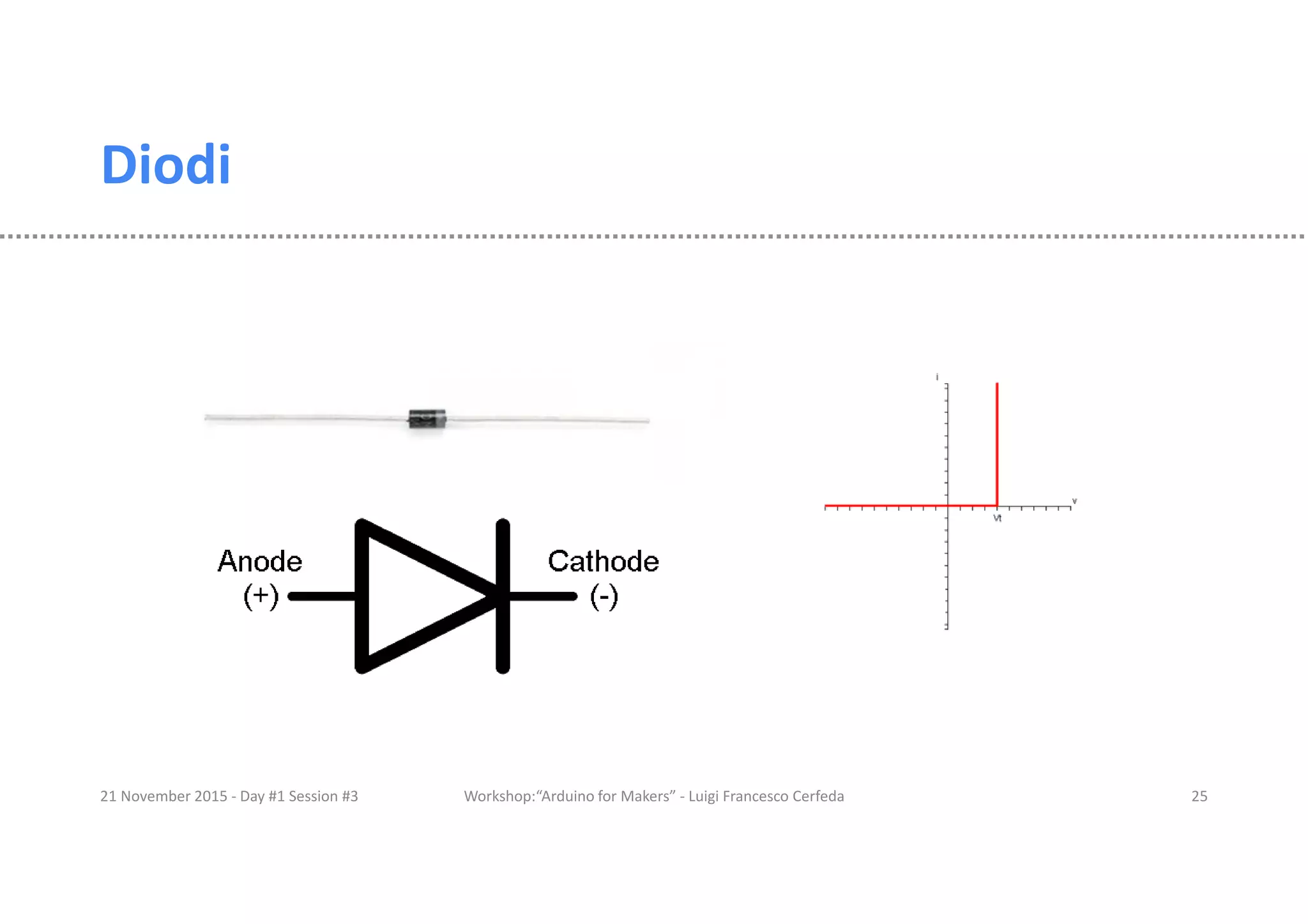

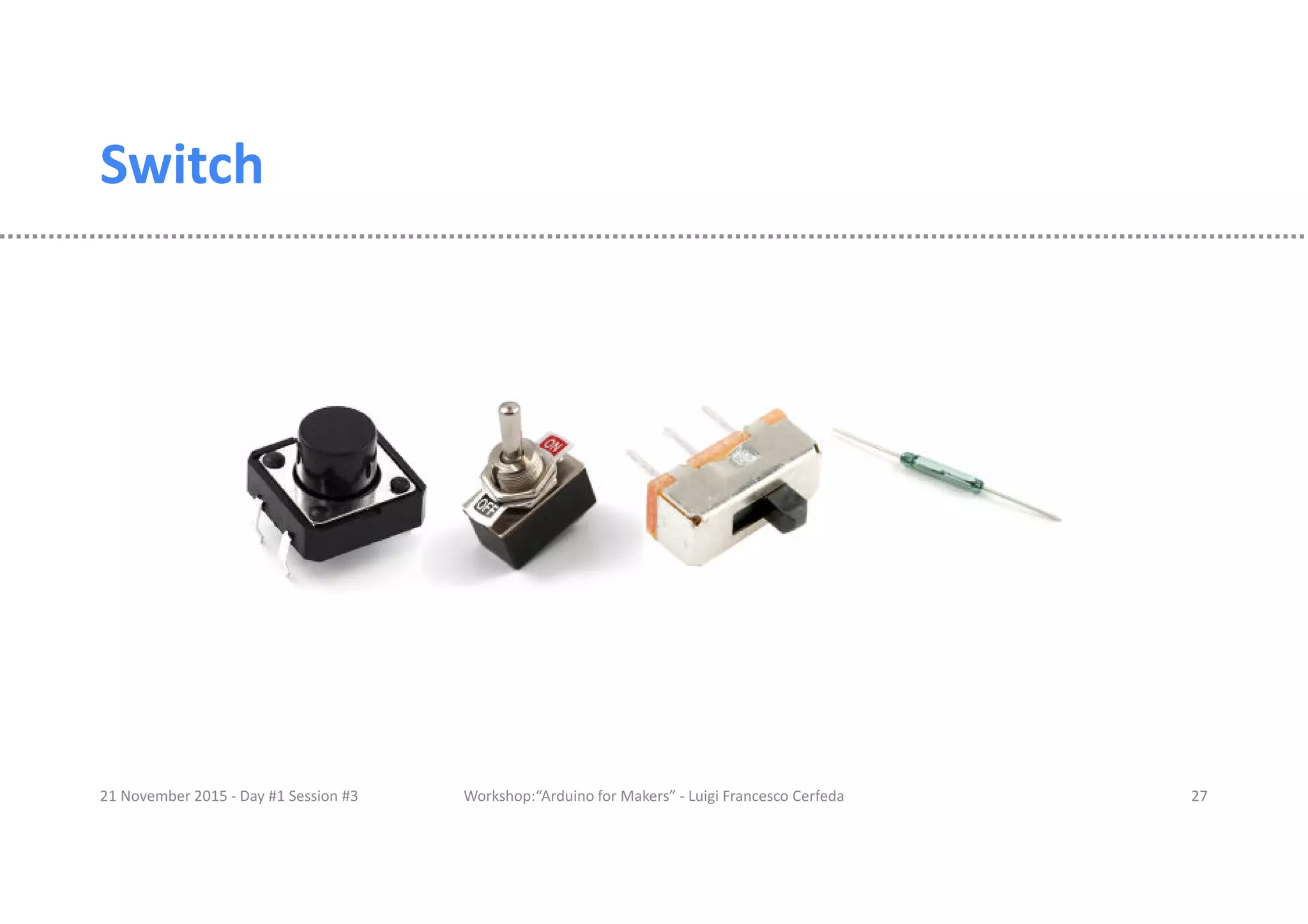

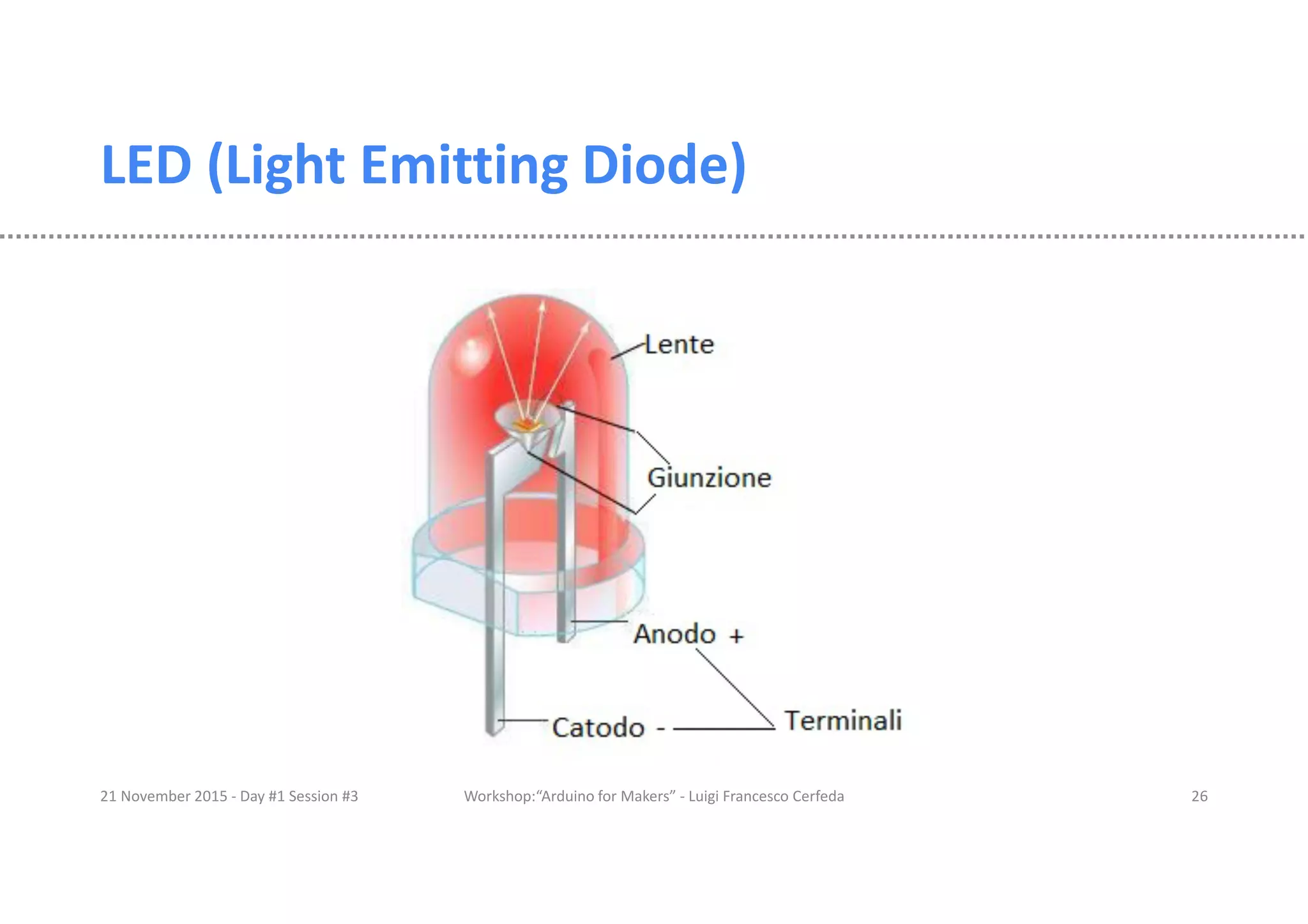

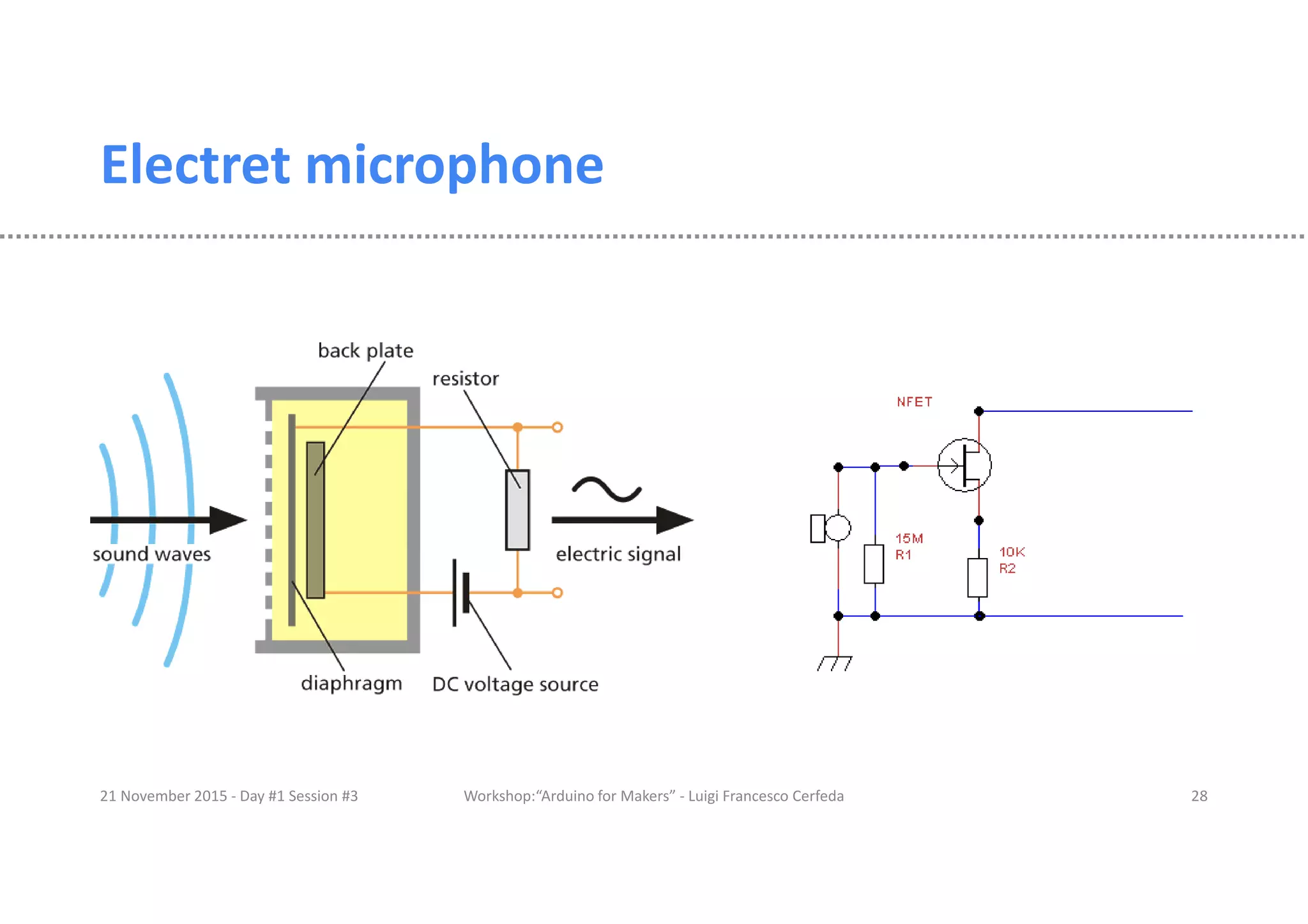

29. Electret microphone: data sheet
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 29

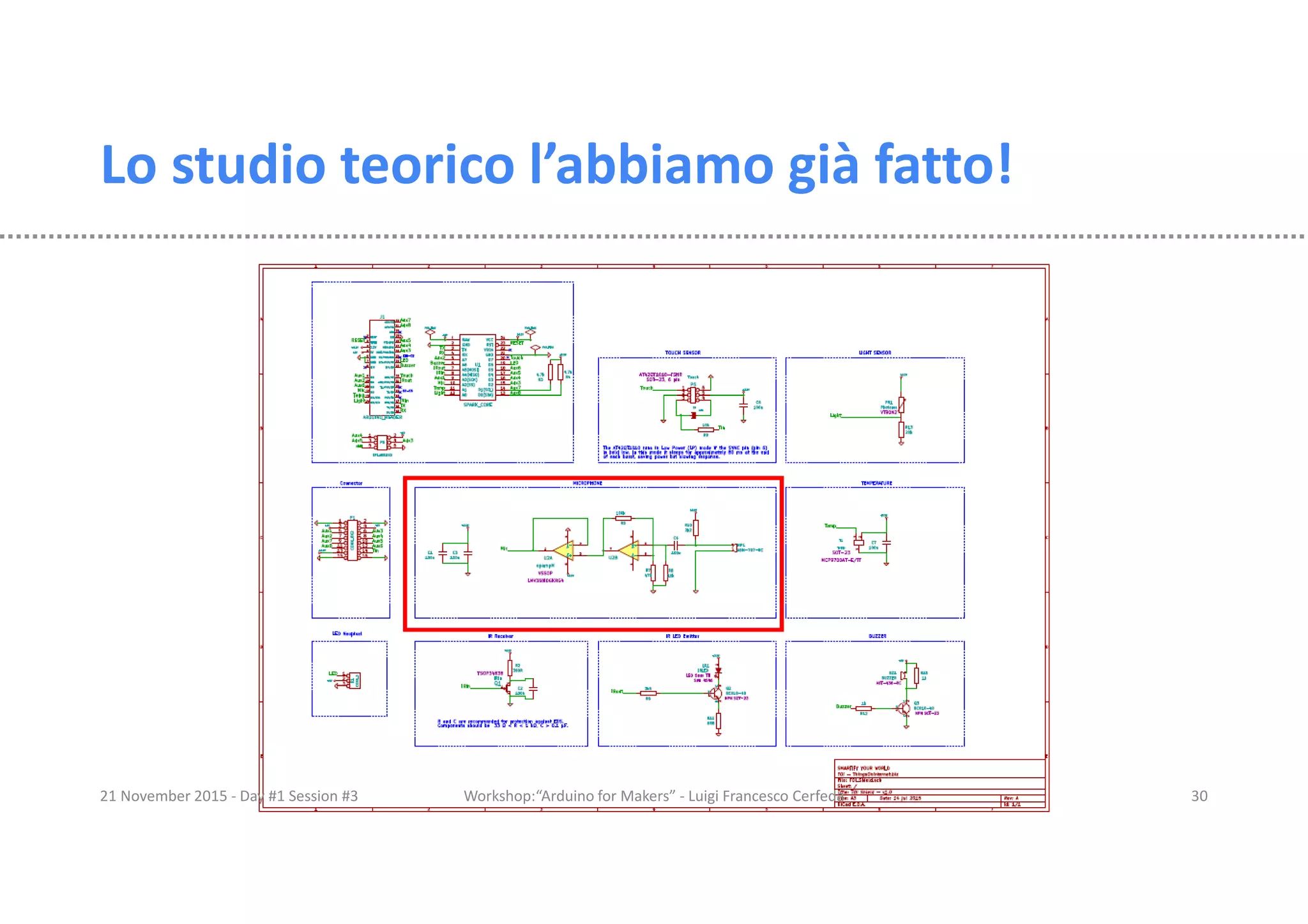

30. Lo studio teorico l’abbiamo già fatto!
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 30

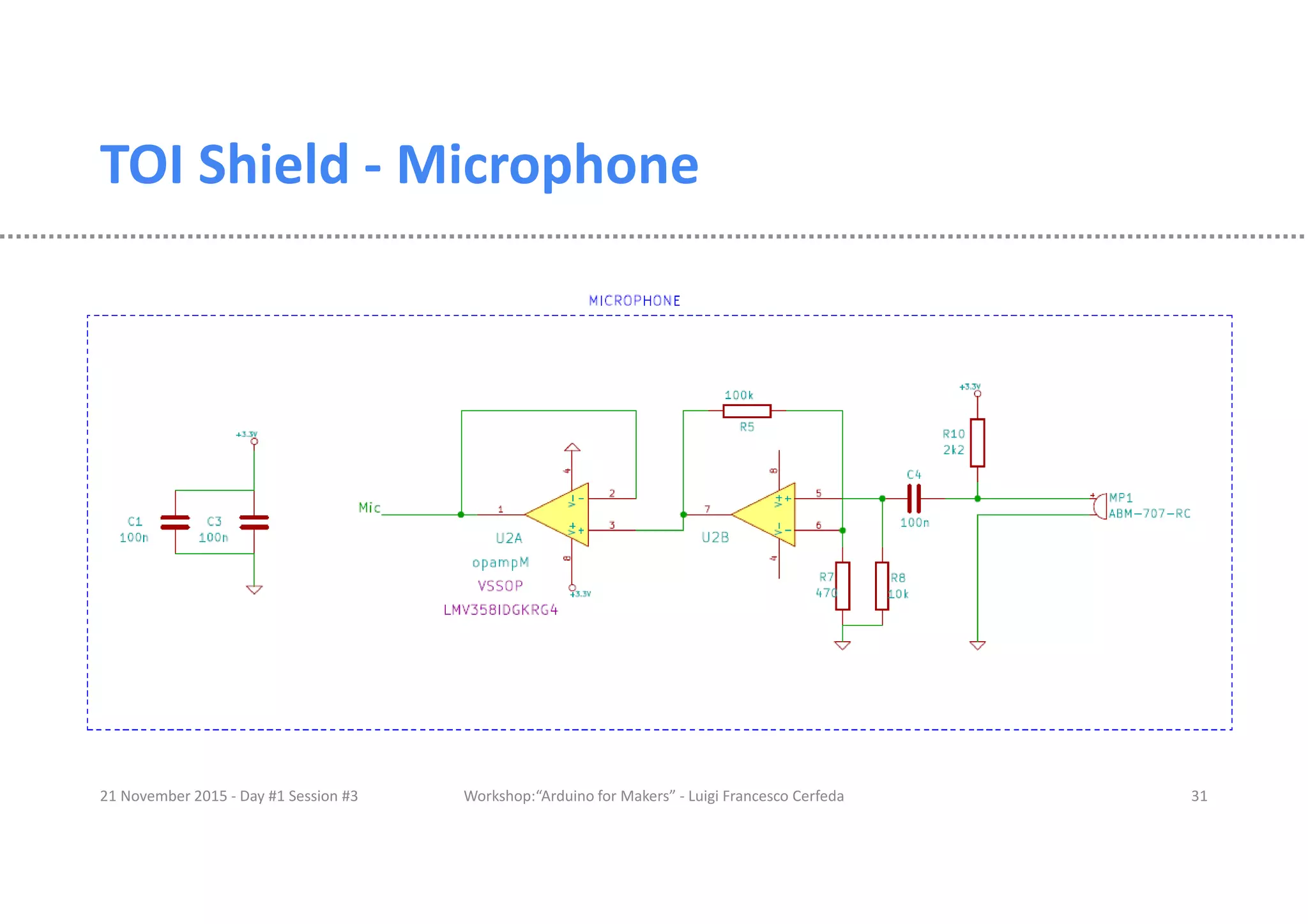

31. TOI Shield - Microphone
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 31

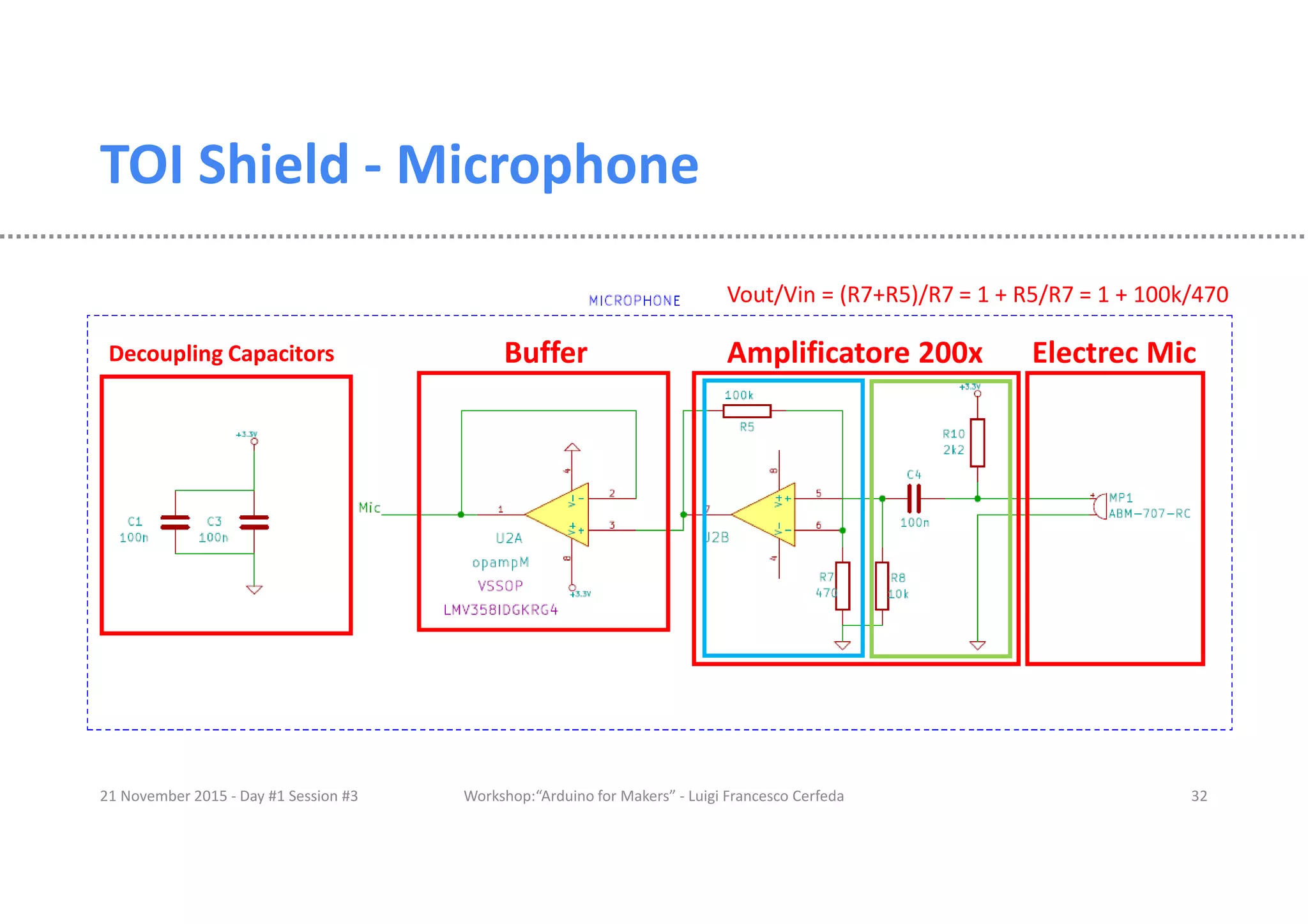

32. TOI Shield - Microphone
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 32
Amplificatore 200xBuffer Electrec MicDecoupling Capacitors
Vout/Vin = (R7+R5)/R7 = 1 + R5/R7 = 1 + 100k/470

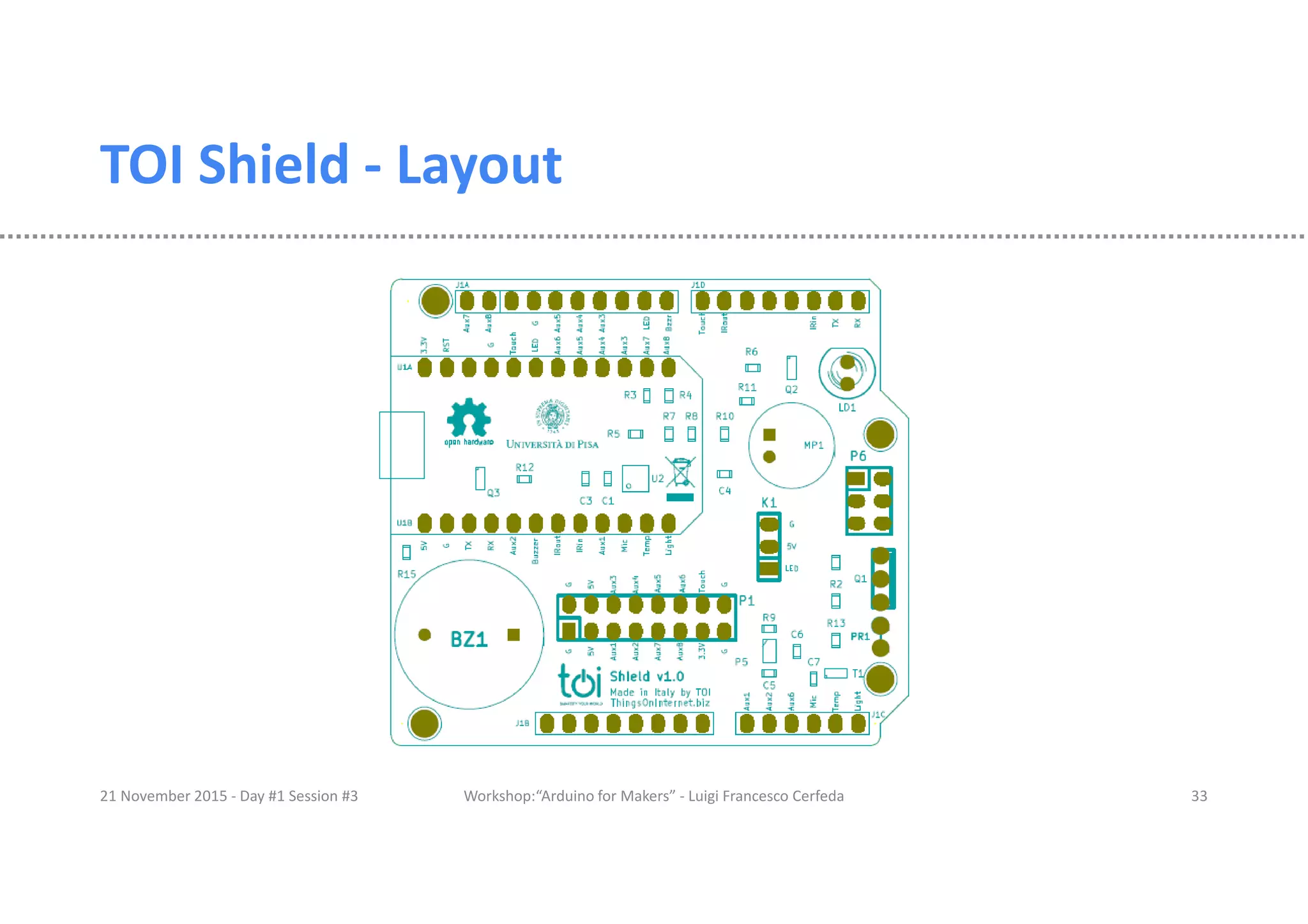

33. TOI Shield - Layout
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 33

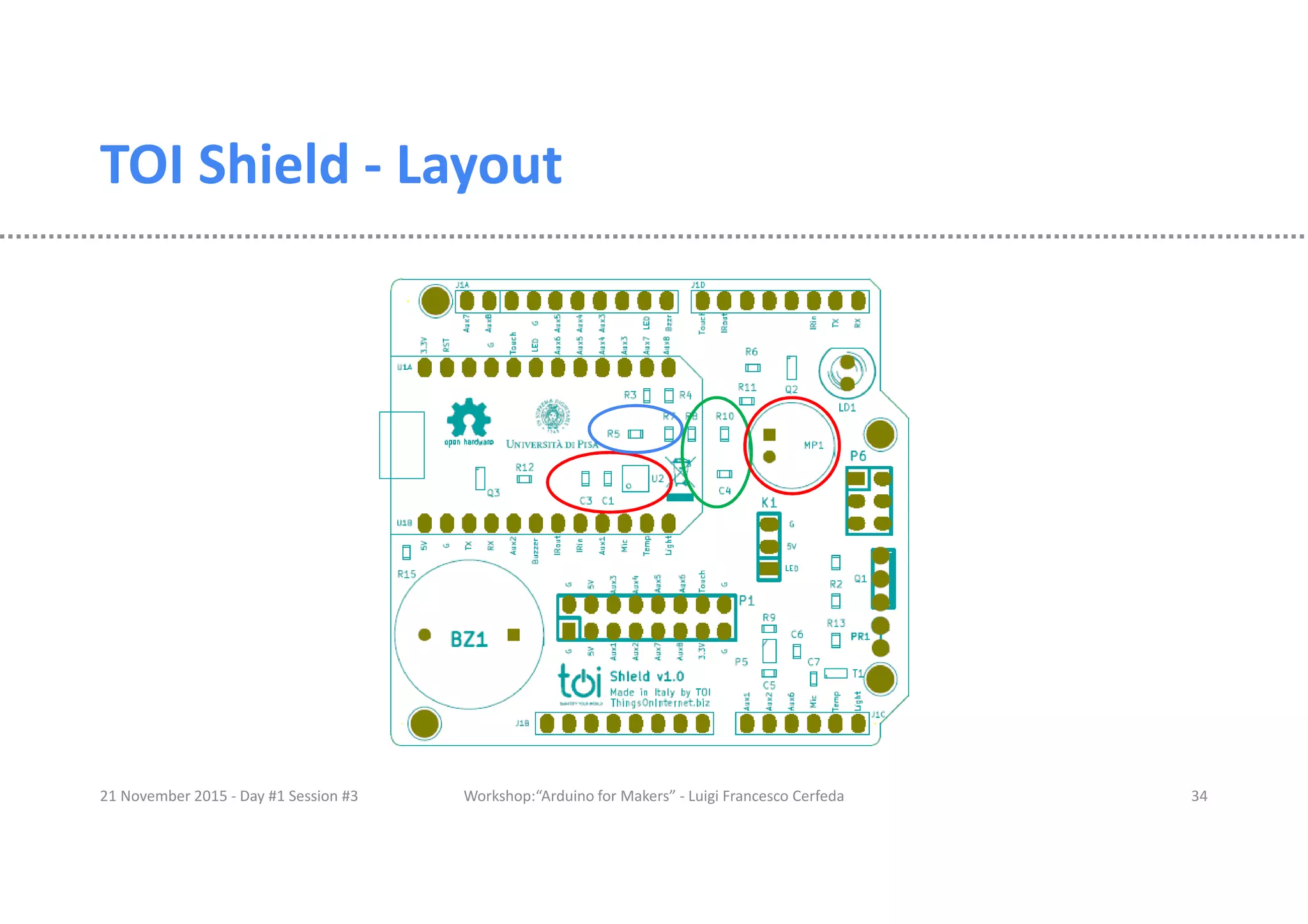

34. TOI Shield - Layout
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 34

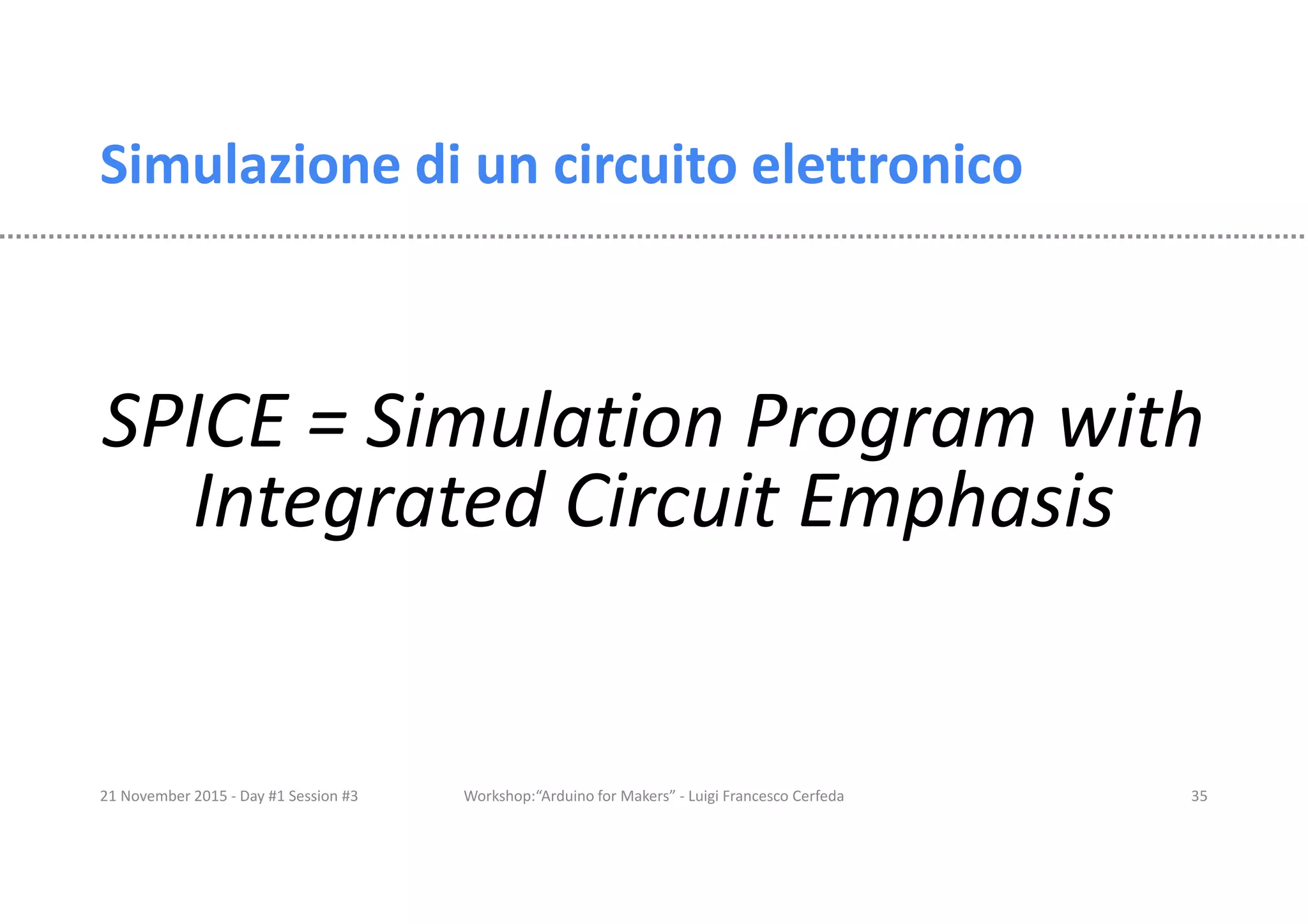

35. Simulazione di un circuito elettronico
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 35
SPICE = Simulation Program with
Integrated Circuit Emphasis

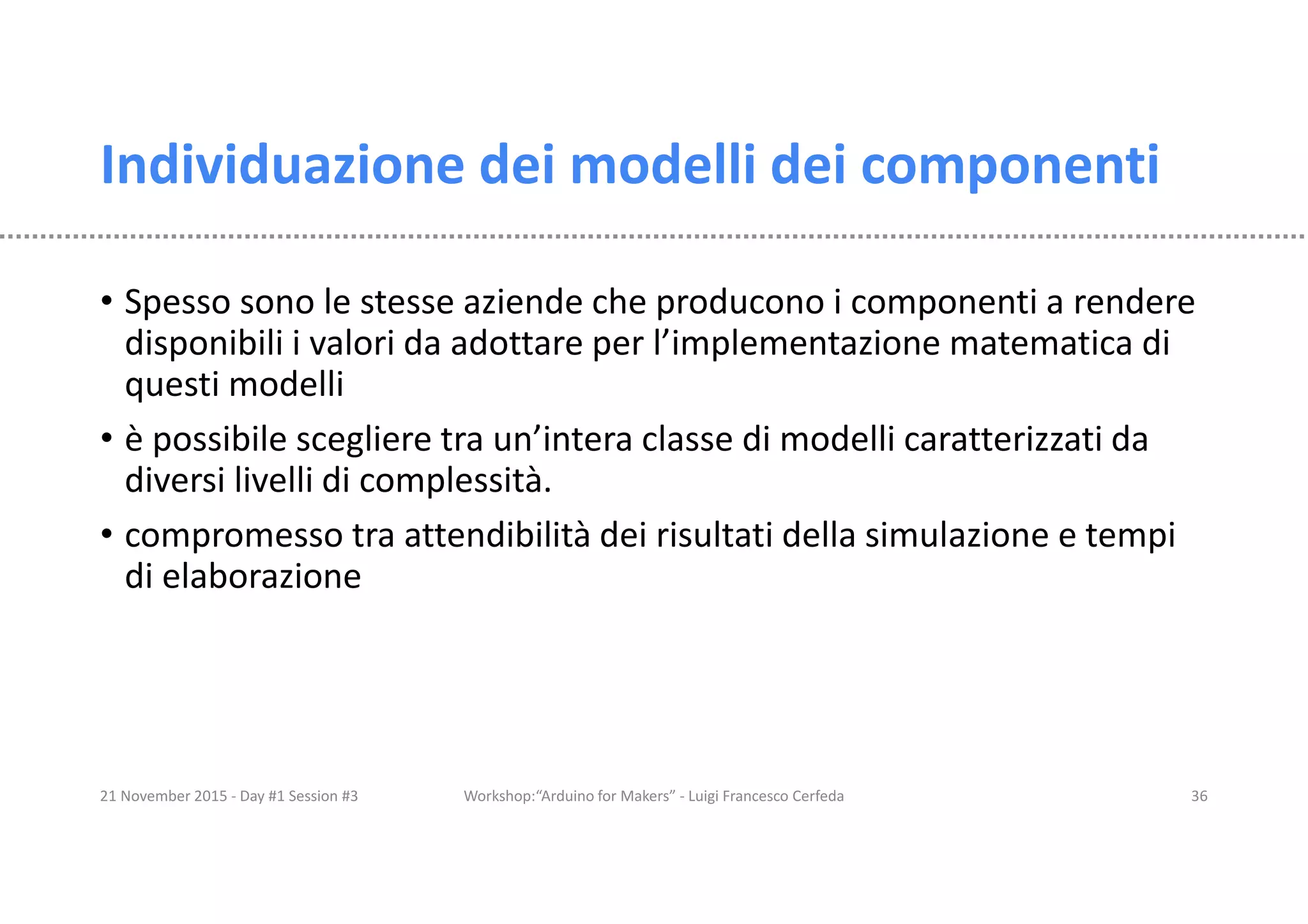

36. Individuazione dei modelli dei componenti
• Spesso sono le stesse aziende che producono i componenti a rendere
disponibili i valori da adottare per l’implementazione matematica di
questi modelli
• è possibile scegliere tra un’intera classe di modelli caratterizzati da
diversi livelli di complessità.
• compromesso tra attendibilità dei risultati della simulazione e tempi
di elaborazione
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 36

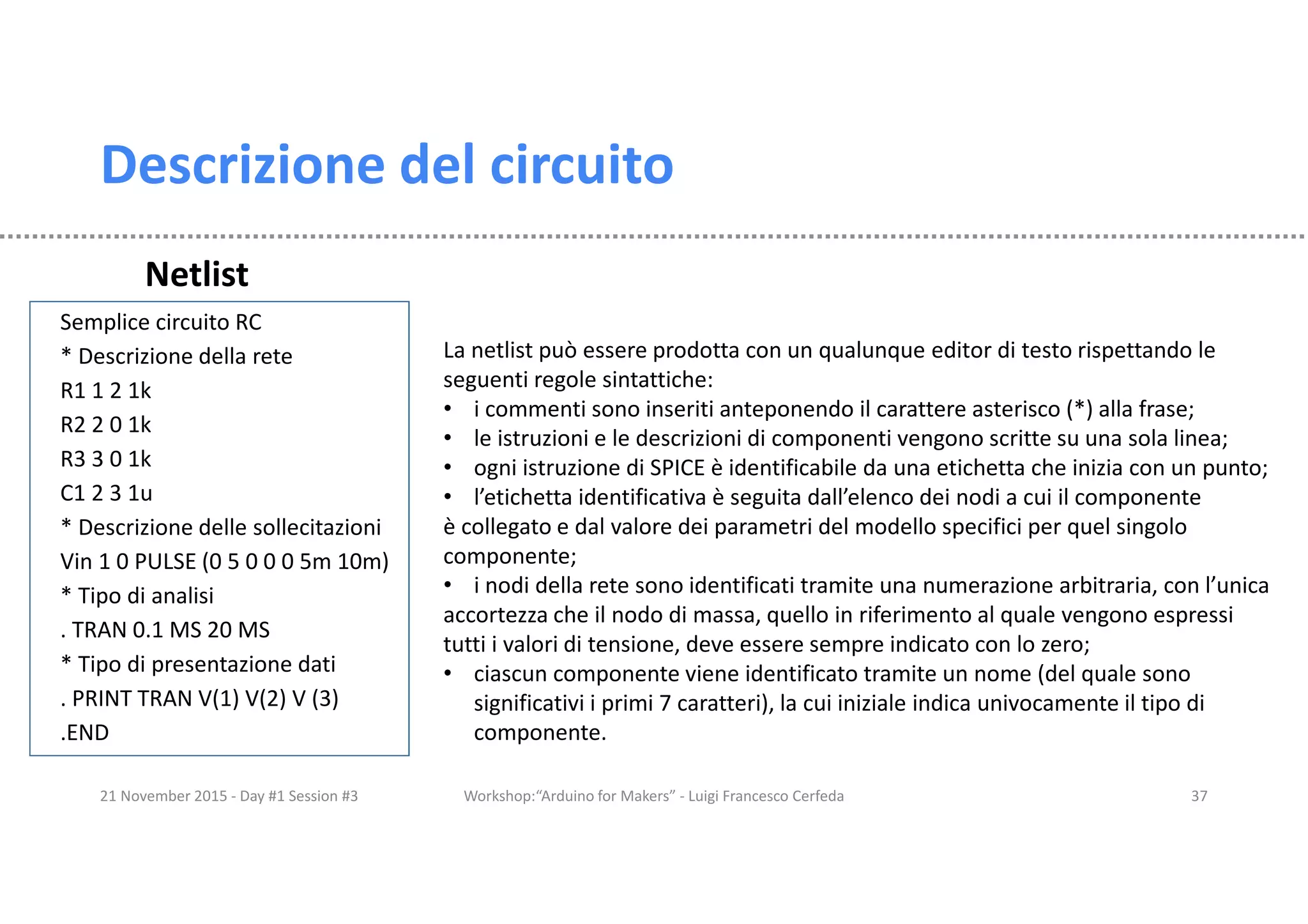

37. Descrizione del circuito
Semplice circuito RC
* Descrizione della rete
R1 1 2 1k
R2 2 0 1k
R3 3 0 1k
C1 2 3 1u
* Descrizione delle sollecitazioni
Vin 1 0 PULSE (0 5 0 0 0 5m 10m)
* Tipo di analisi
. TRAN 0.1 MS 20 MS
* Tipo di presentazione dati
. PRINT TRAN V(1) V(2) V (3)
.END
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 37
Netlist
La netlist può essere prodotta con un qualunque editor di testo rispettando le
seguenti regole sintattiche:
• i commenti sono inseriti anteponendo il carattere asterisco (*) alla frase;
• le istruzioni e le descrizioni di componenti vengono scritte su una sola linea;
• ogni istruzione di SPICE è identificabile da una etichetta che inizia con un punto;
• l’etichetta identificativa è seguita dall’elenco dei nodi a cui il componente
è collegato e dal valore dei parametri del modello specifici per quel singolo
componente;
• i nodi della rete sono identificati tramite una numerazione arbitraria, con l’unica
accortezza che il nodo di massa, quello in riferimento al quale vengono espressi
tutti i valori di tensione, deve essere sempre indicato con lo zero;
• ciascun componente viene identificato tramite un nome (del quale sono
significativi i primi 7 caratteri), la cui iniziale indica univocamente il tipo di
componente.

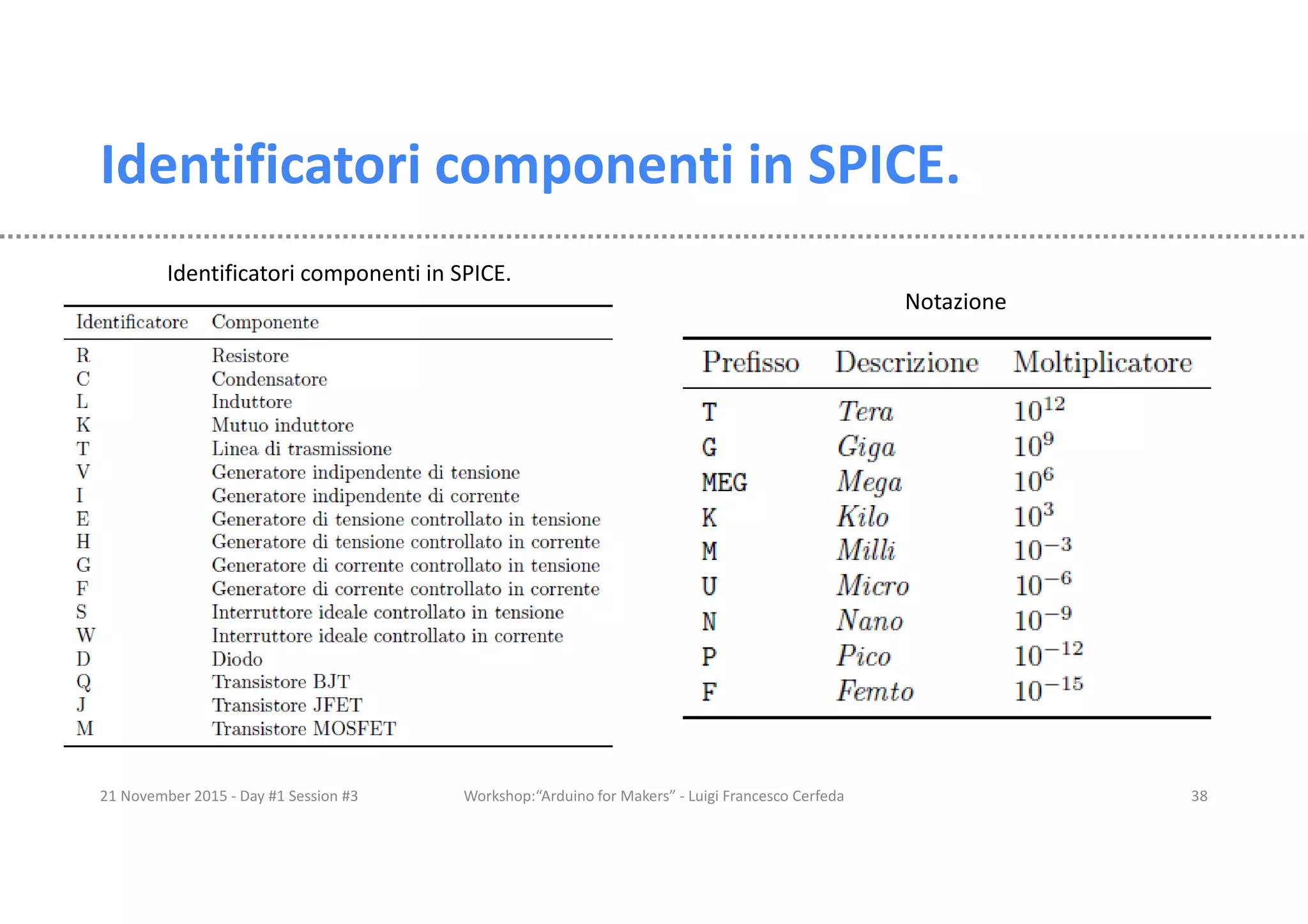

38. Identificatori componenti in SPICE.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 38
Identificatori componenti in SPICE.
Notazione

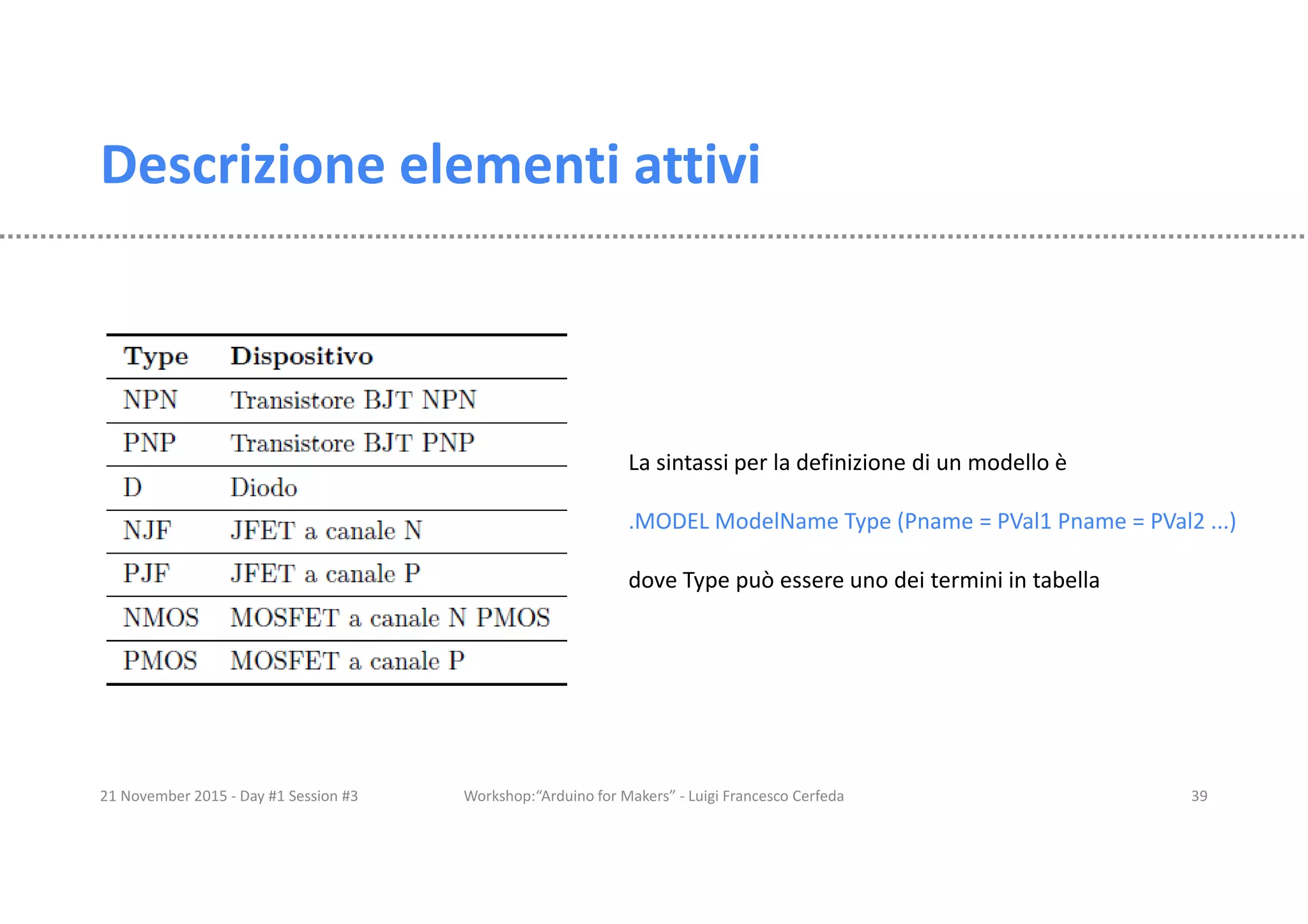

39. Descrizione elementi attivi
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 39
La sintassi per la definizione di un modello è
.MODEL ModelName Type (Pname = PVal1 Pname = PVal2 ...)
dove Type può essere uno dei termini in tabella

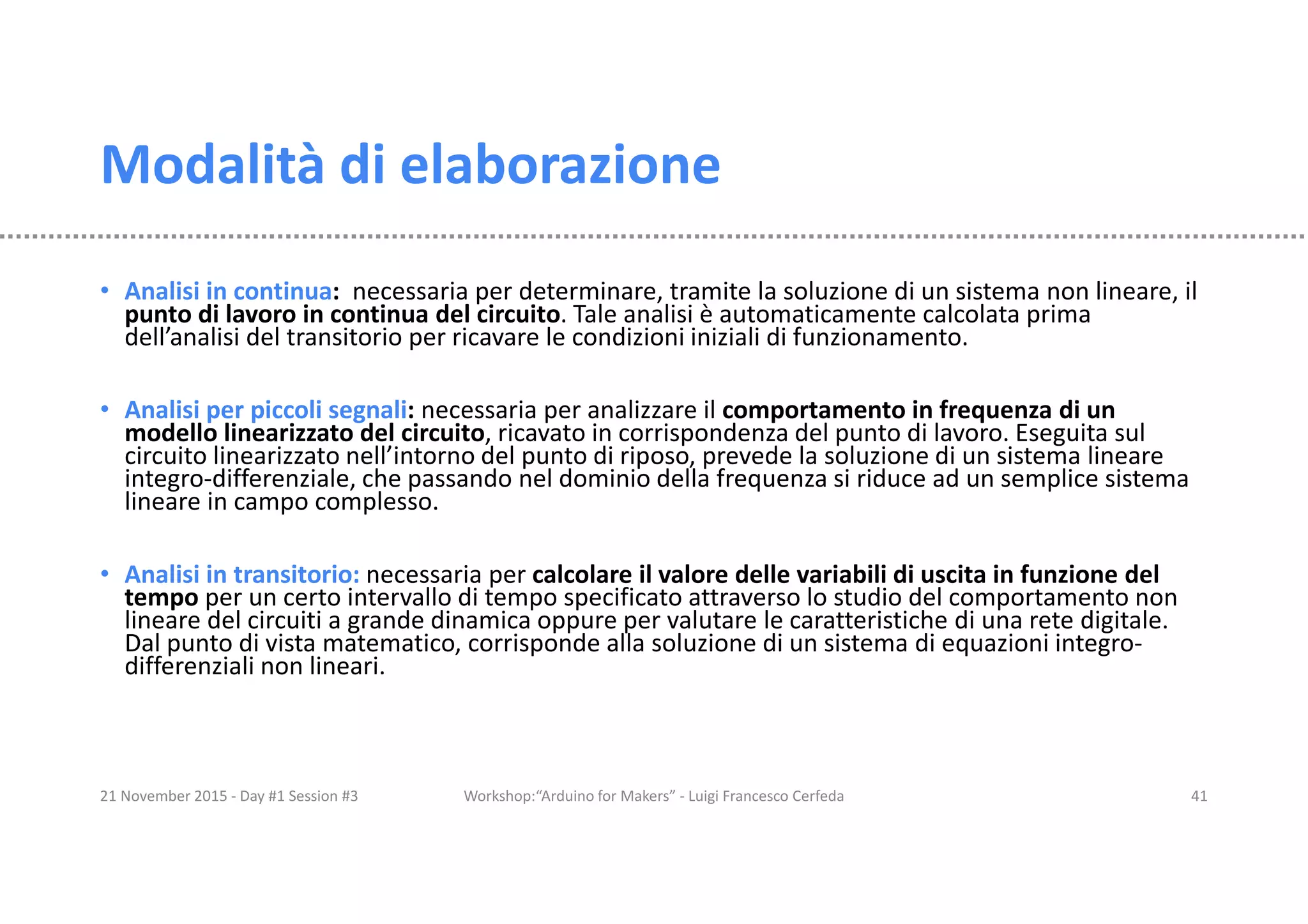

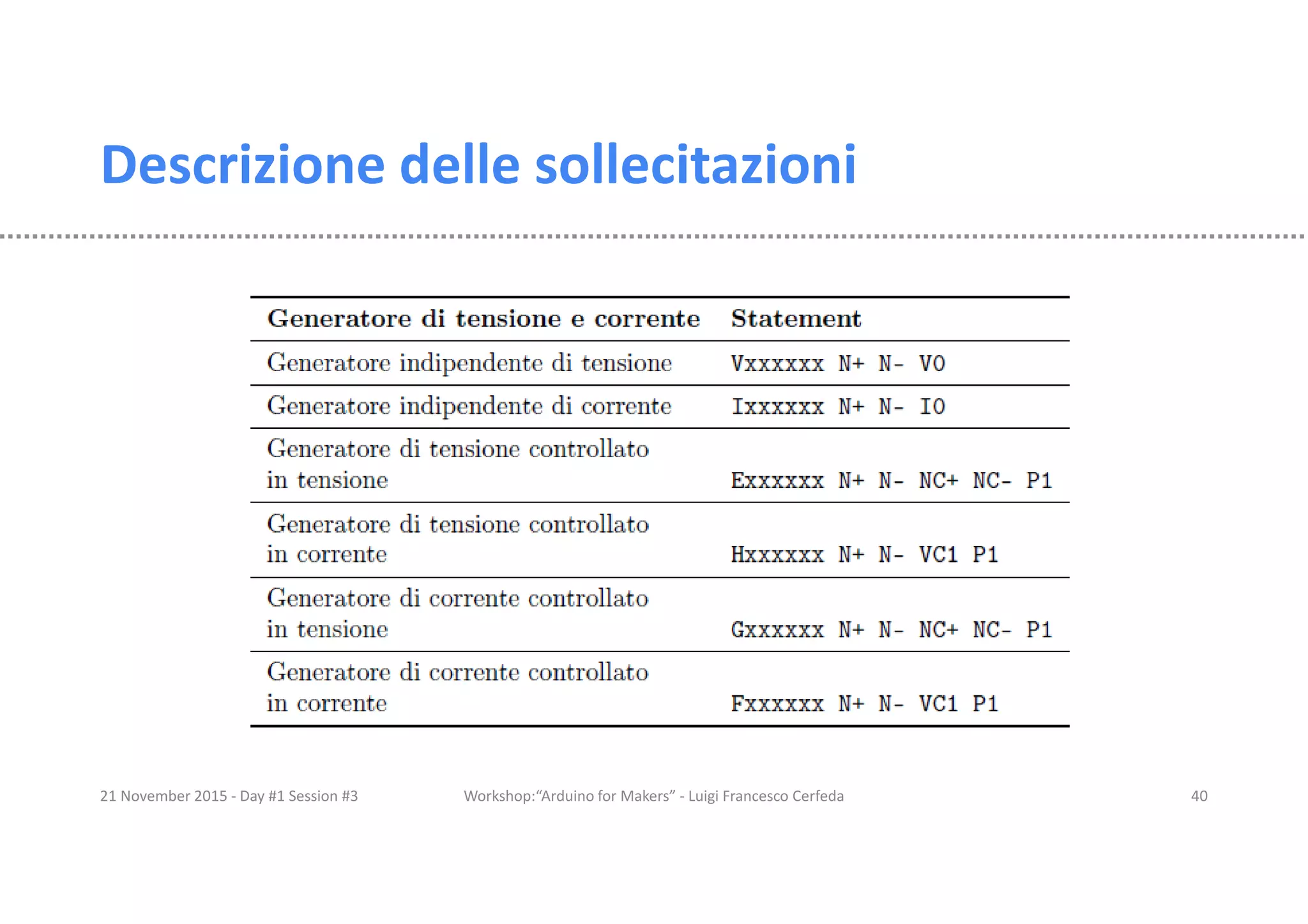

41. Modalità di elaborazione
• Analisi in continua: necessaria per determinare, tramite la soluzione di un sistema non lineare, il
punto di lavoro in continua del circuito. Tale analisi è automaticamente calcolata prima
dell’analisi del transitorio per ricavare le condizioni iniziali di funzionamento.
• Analisi per piccoli segnali: necessaria per analizzare il comportamento in frequenza di un
modello linearizzato del circuito, ricavato in corrispondenza del punto di lavoro. Eseguita sul
circuito linearizzato nell’intorno del punto di riposo, prevede la soluzione di un sistema lineare
integro-differenziale, che passando nel dominio della frequenza si riduce ad un semplice sistema
lineare in campo complesso.
• Analisi in transitorio: necessaria per calcolare il valore delle variabili di uscita in funzione del
tempo per un certo intervallo di tempo specificato attraverso lo studio del comportamento non
lineare del circuiti a grande dinamica oppure per valutare le caratteristiche di una rete digitale.
Dal punto di vista matematico, corrisponde alla soluzione di un sistema di equazioni integro-
differenziali non lineari.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 41

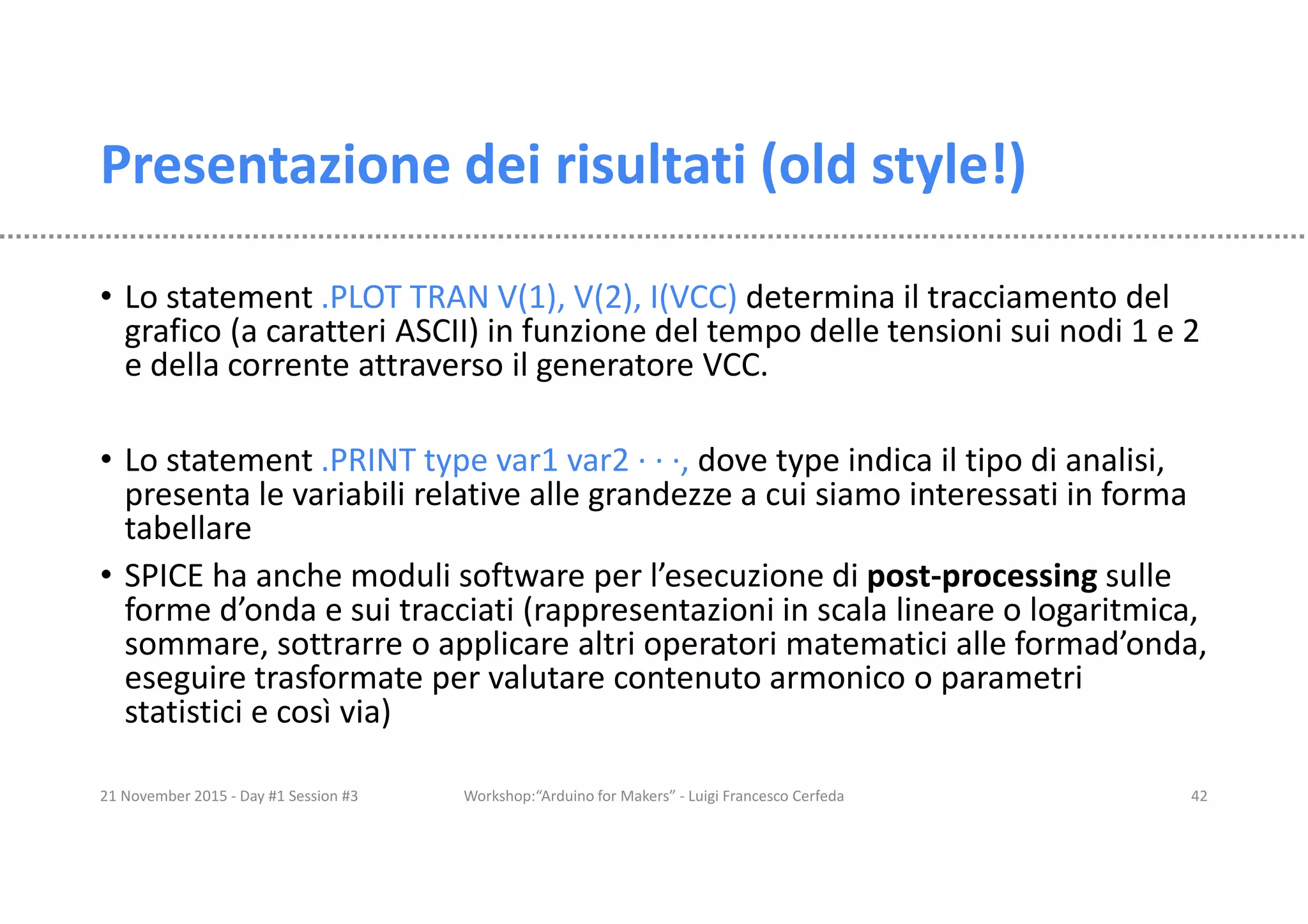

42. Presentazione dei risultati (old style!)
• Lo statement .PLOT TRAN V(1), V(2), I(VCC) determina il tracciamento del
grafico (a caratteri ASCII) in funzione del tempo delle tensioni sui nodi 1 e 2
e della corrente attraverso il generatore VCC.
• Lo statement .PRINT type var1 var2 · · ·, dove type indica il tipo di analisi,
presenta le variabili relative alle grandezze a cui siamo interessati in forma
tabellare
• SPICE ha anche moduli software per l’esecuzione di post-processing sulle
forme d’onda e sui tracciati (rappresentazioni in scala lineare o logaritmica,
sommare, sottrarre o applicare altri operatori matematici alle formad’onda,
eseguire trasformate per valutare contenuto armonico o parametri
statistici e così via)
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 42

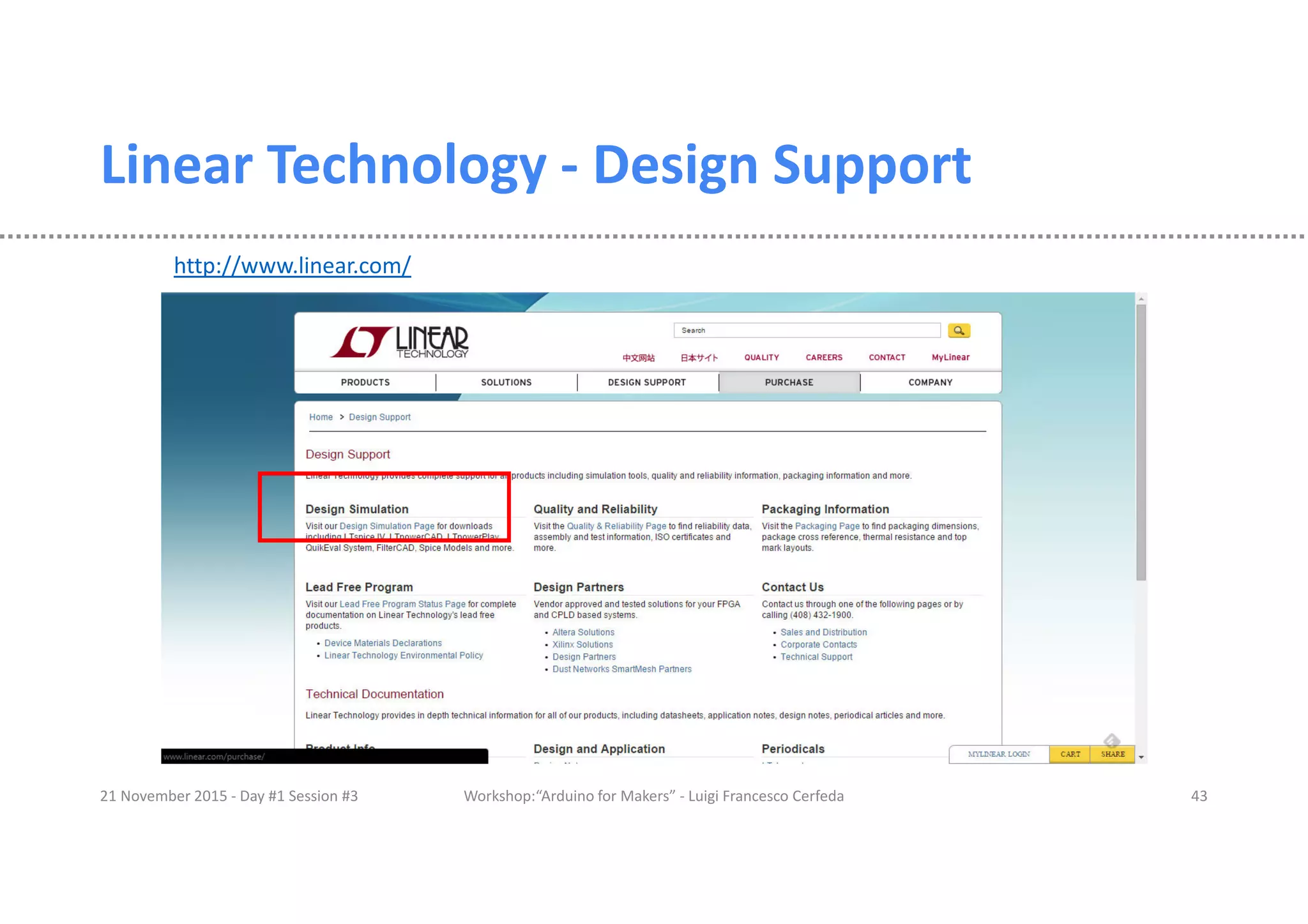

43. Linear Technology - Design Support
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 43
http://www.linear.com/

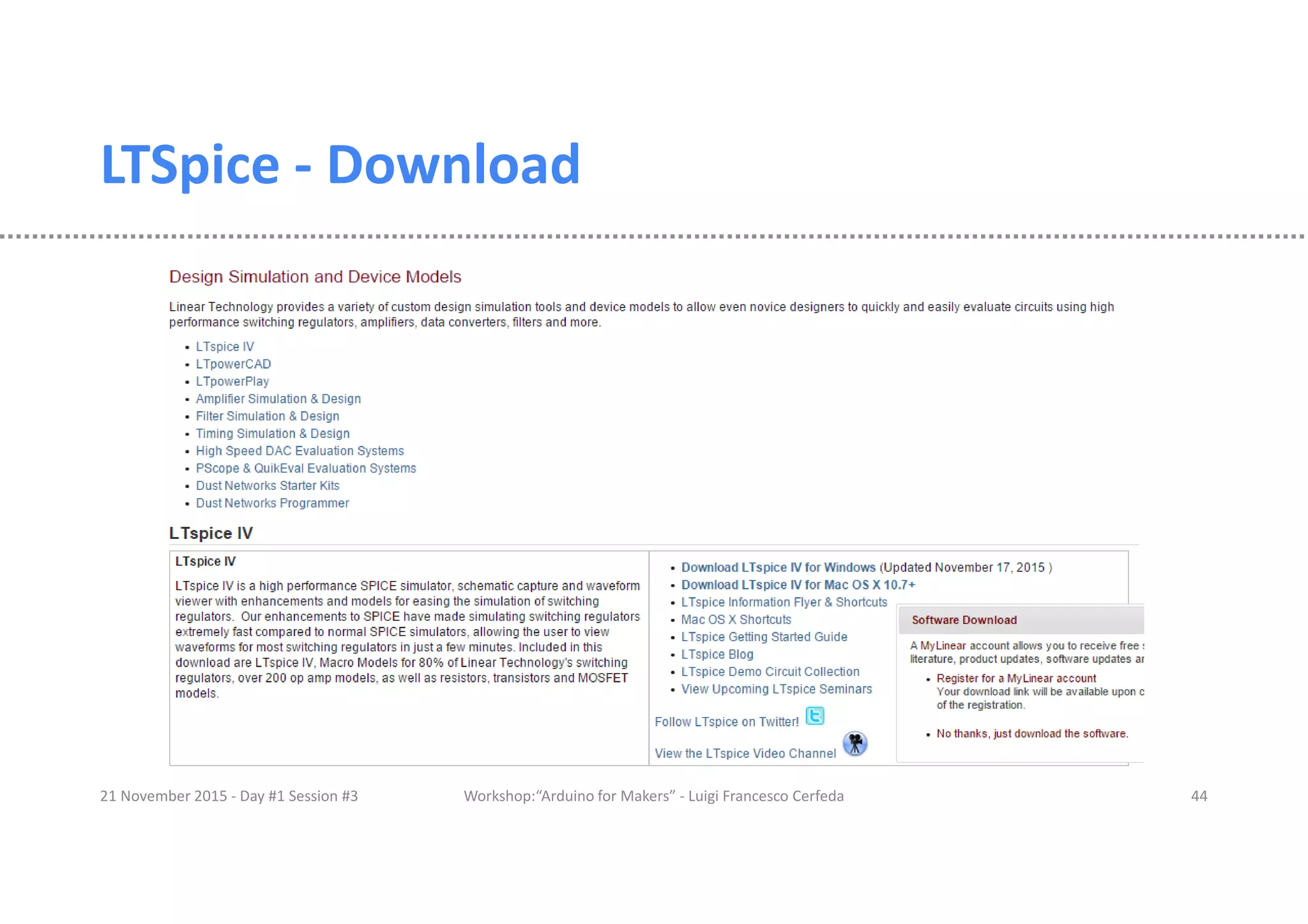

44. LTSpice - Download
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 44

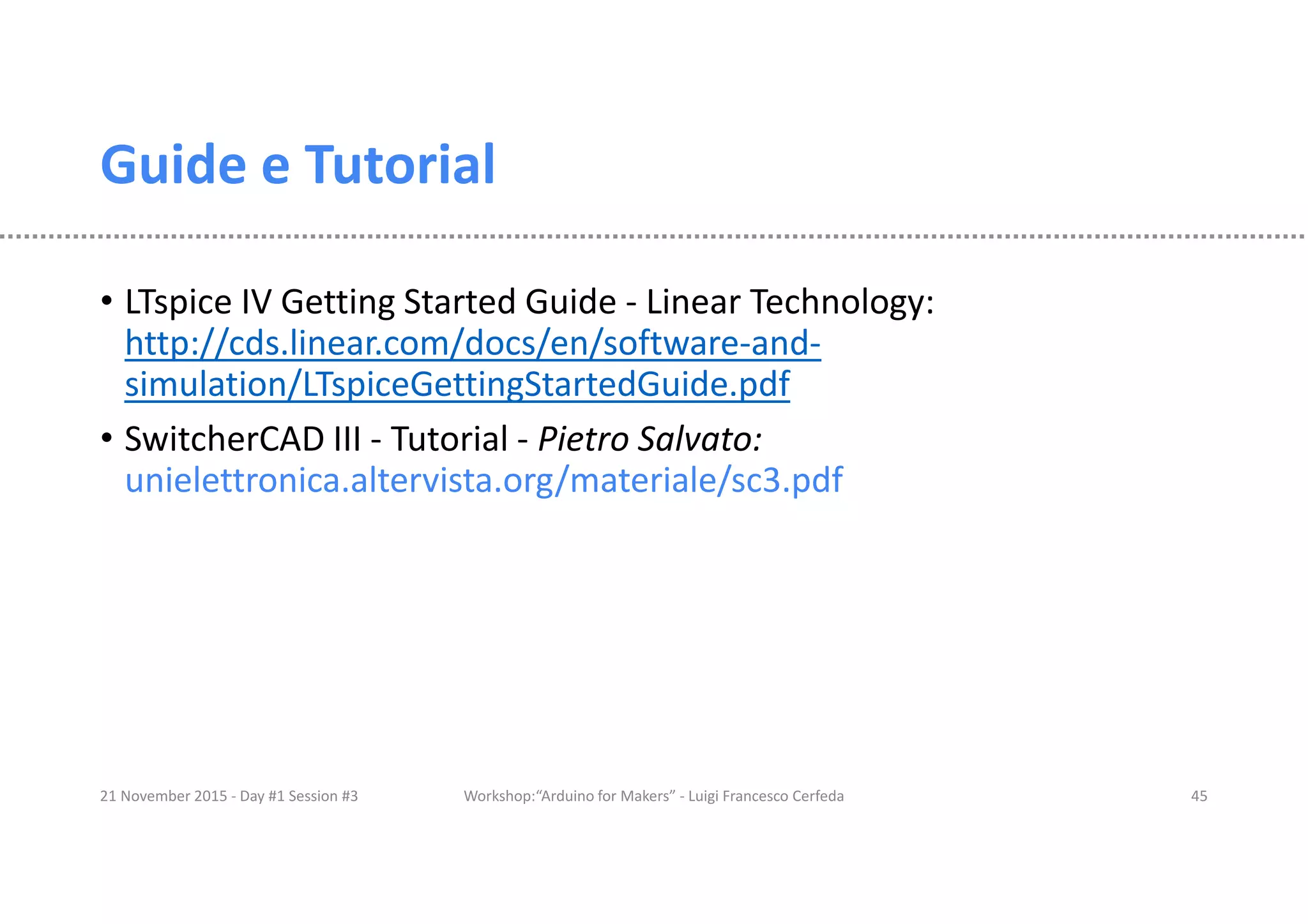

45. Guide e Tutorial
• LTspice IV Getting Started Guide - Linear Technology:
http://cds.linear.com/docs/en/software-and-
simulation/LTspiceGettingStartedGuide.pdf
• SwitcherCAD III - Tutorial - Pietro Salvato:
unielettronica.altervista.org/materiale/sc3.pdf
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 45

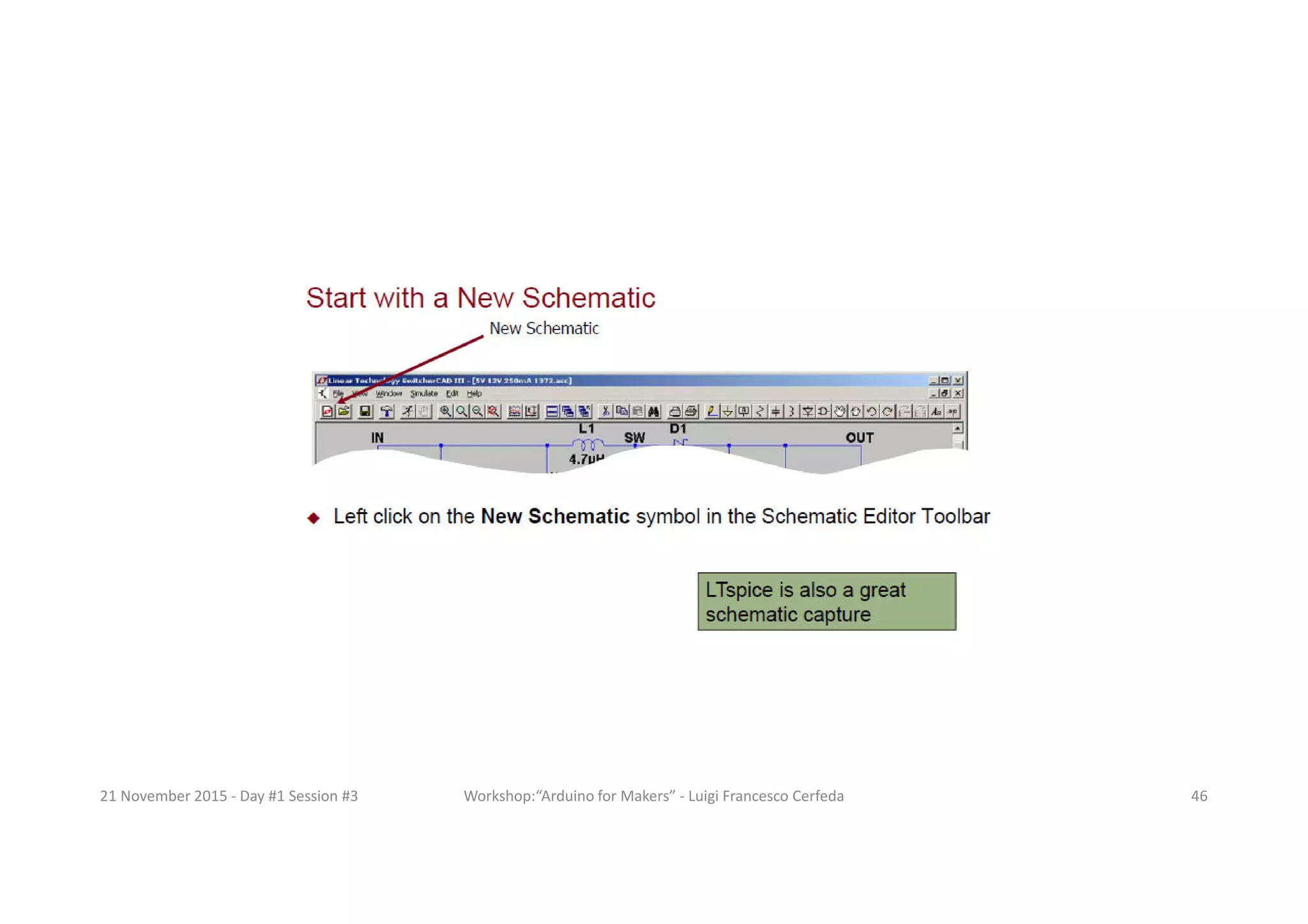

46. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 46

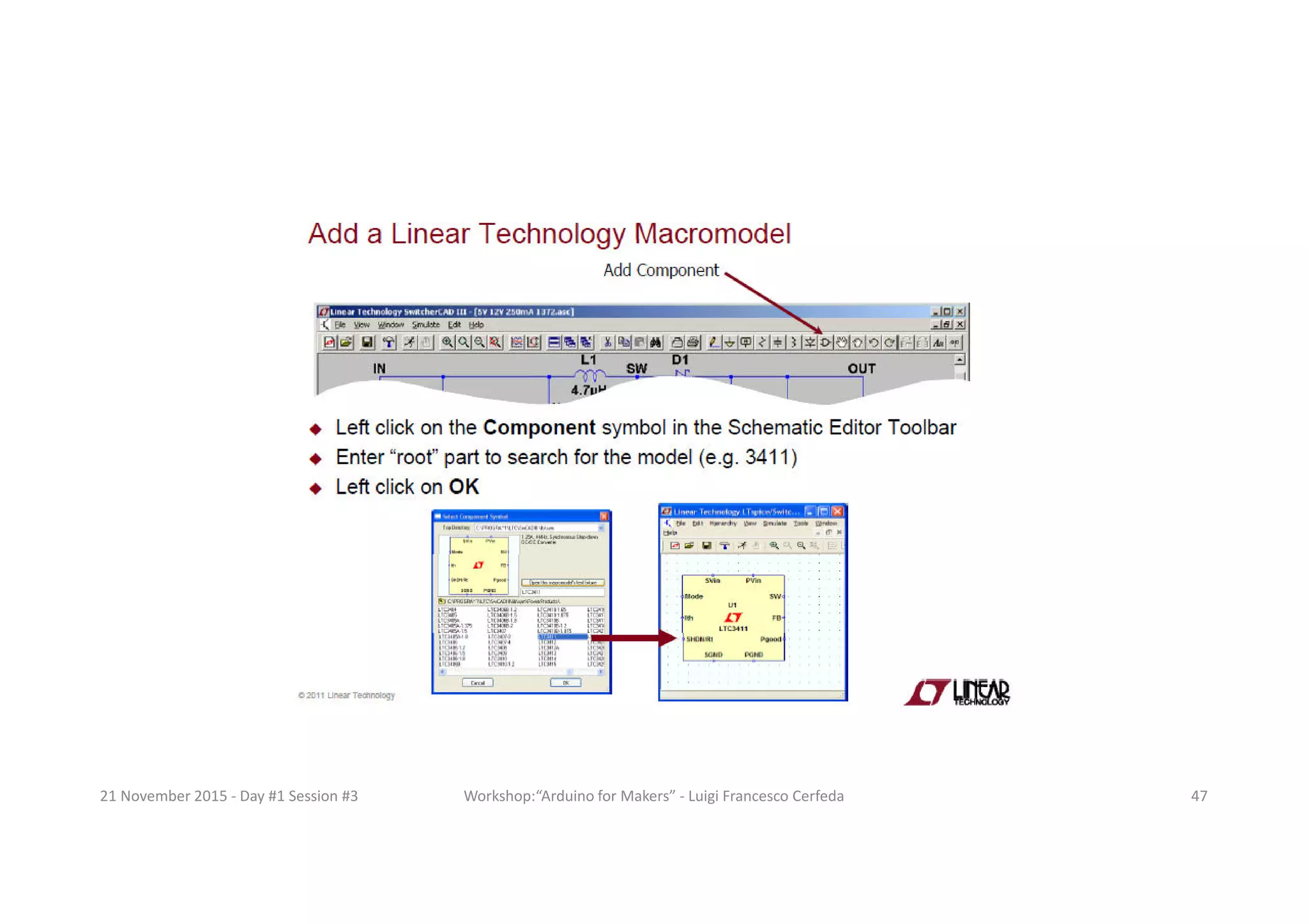

47. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 47

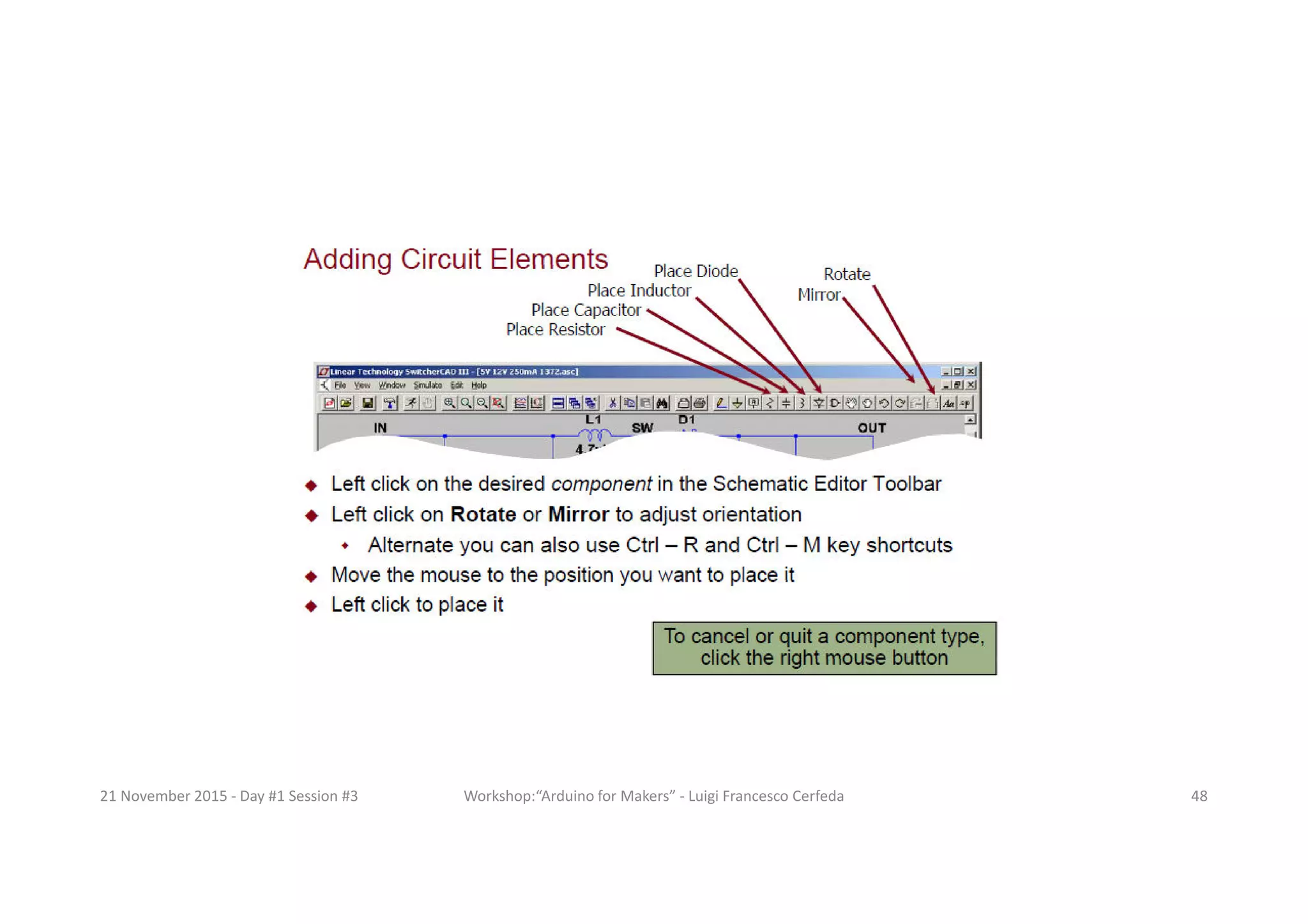

48. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 48

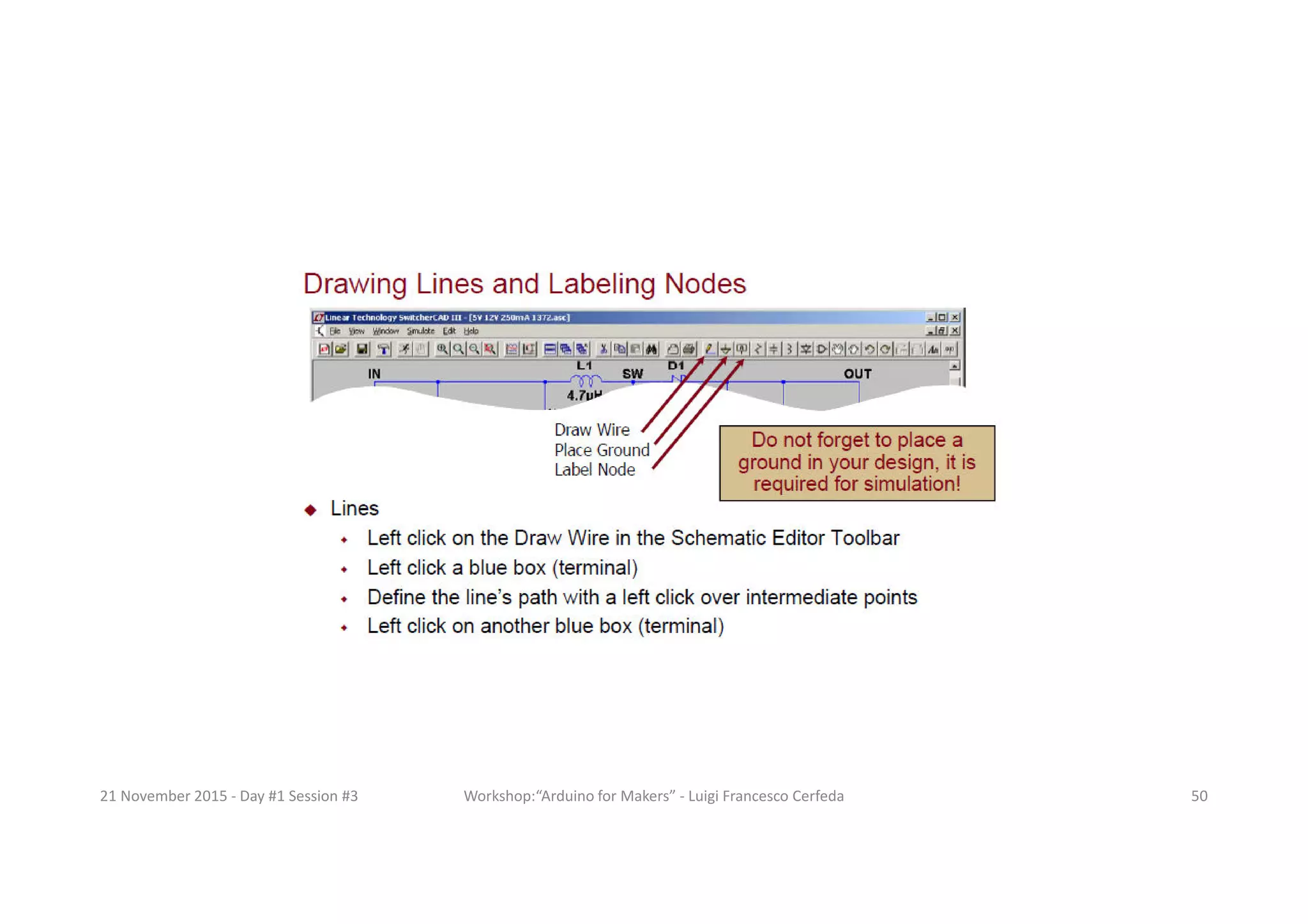

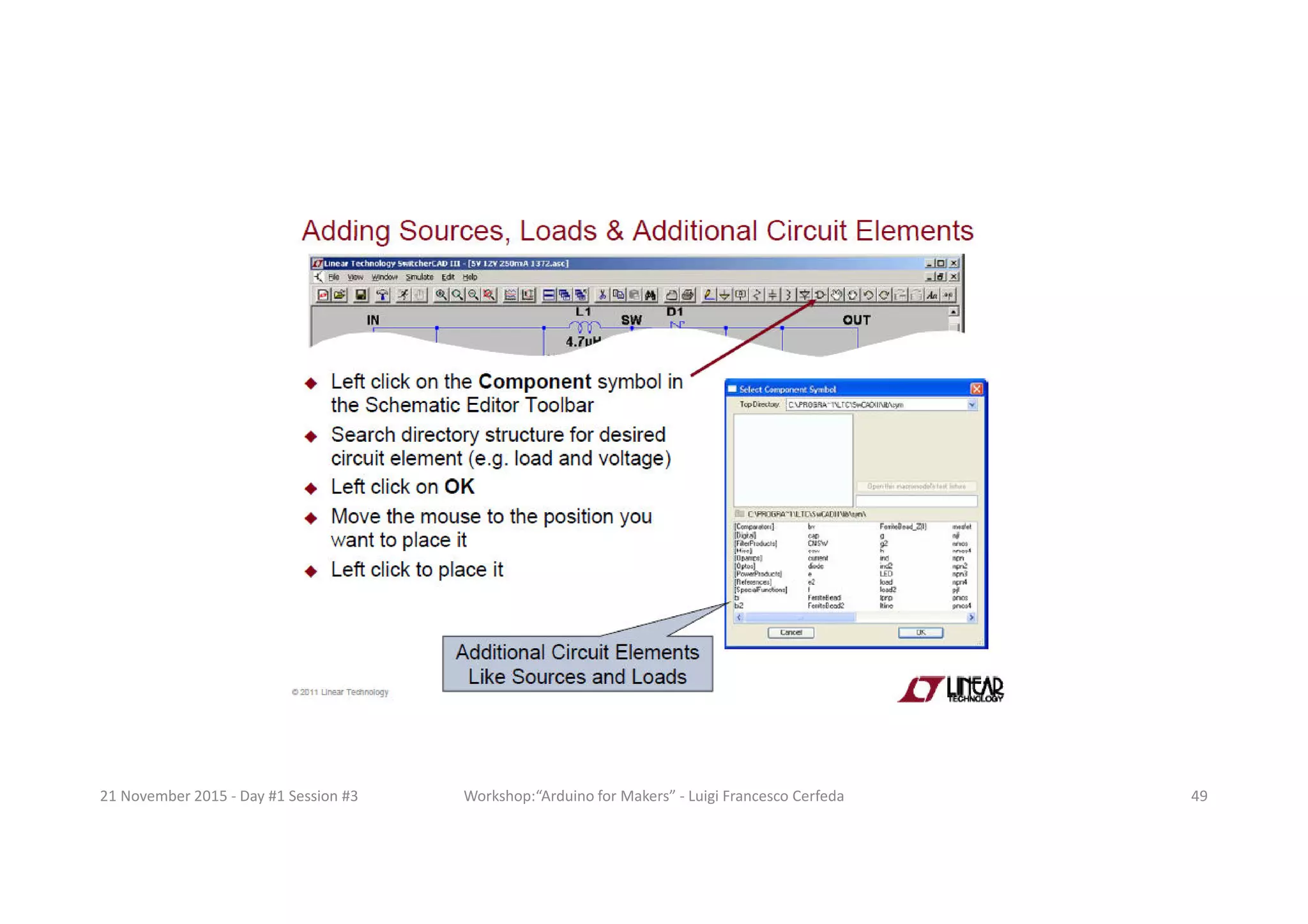

49. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 49
50. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 50

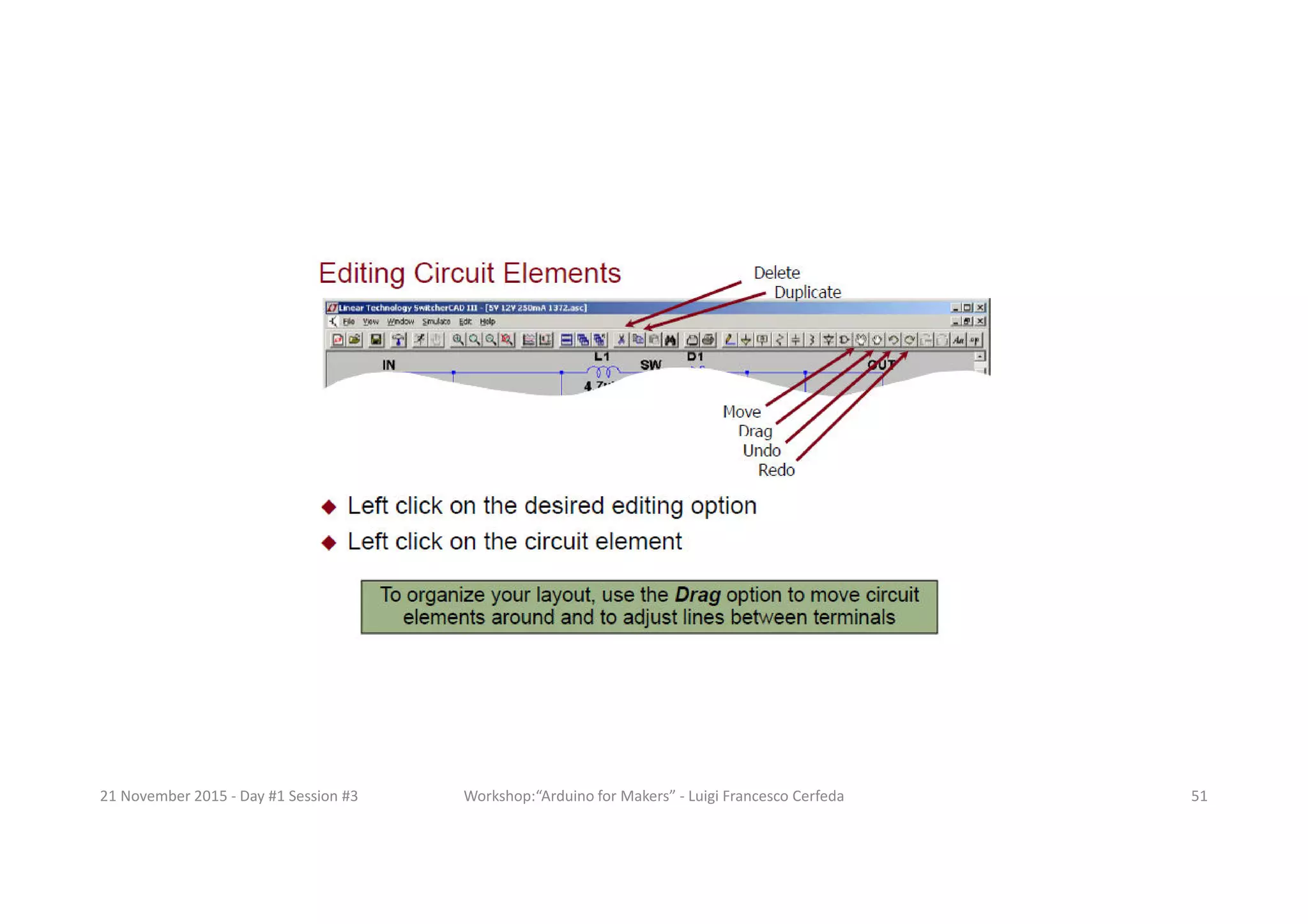

51. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 51

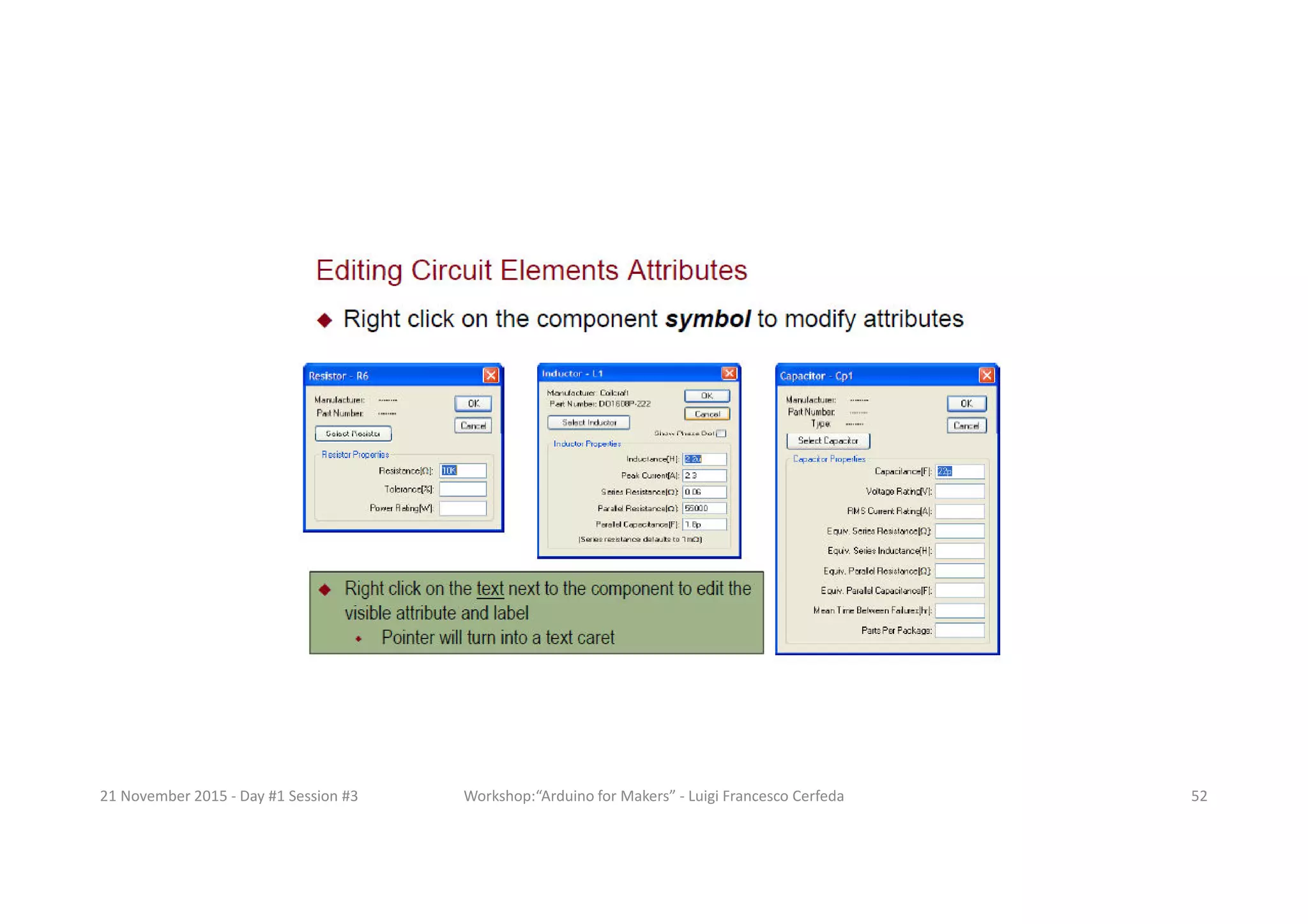

52. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 52

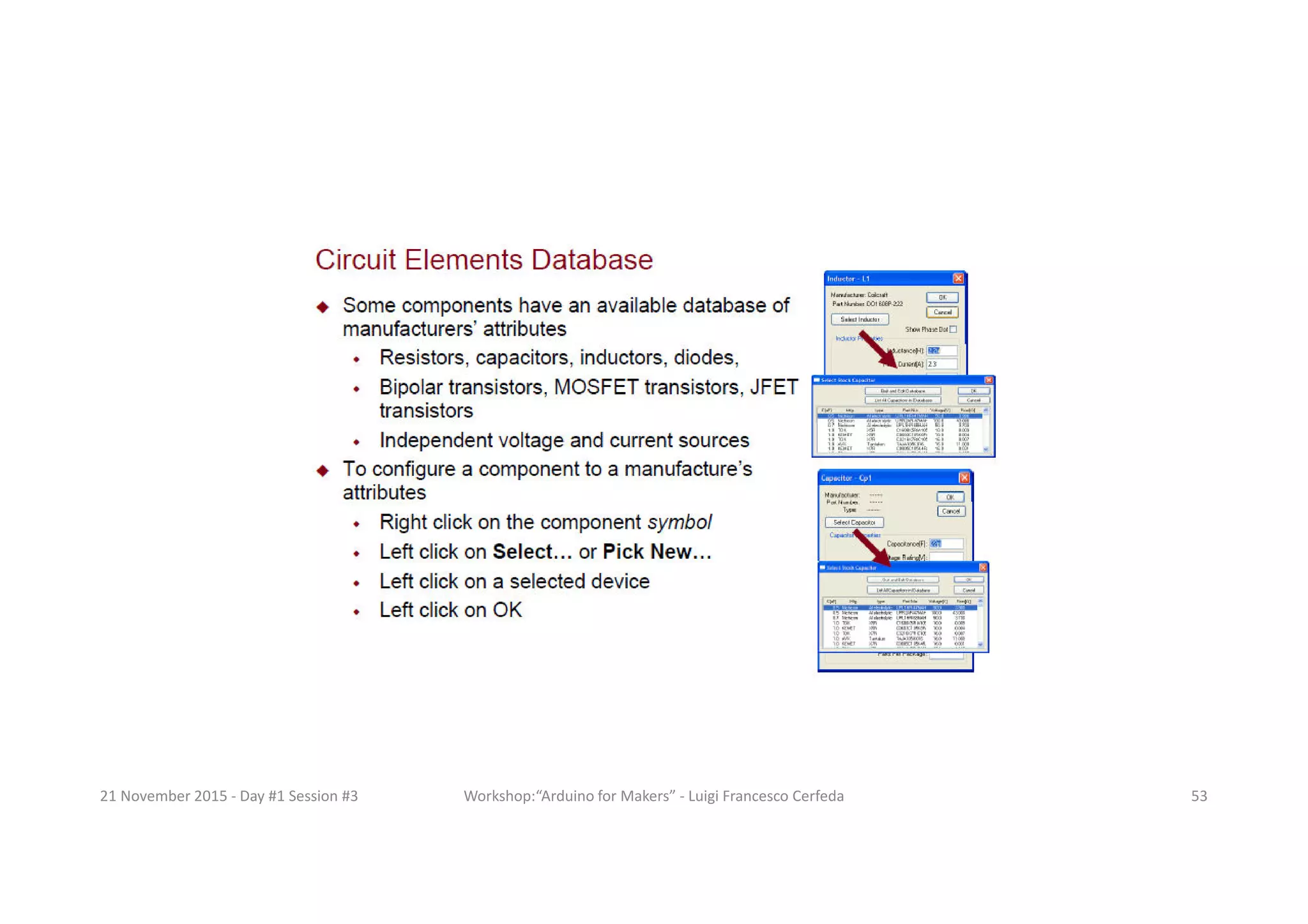

53. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 53

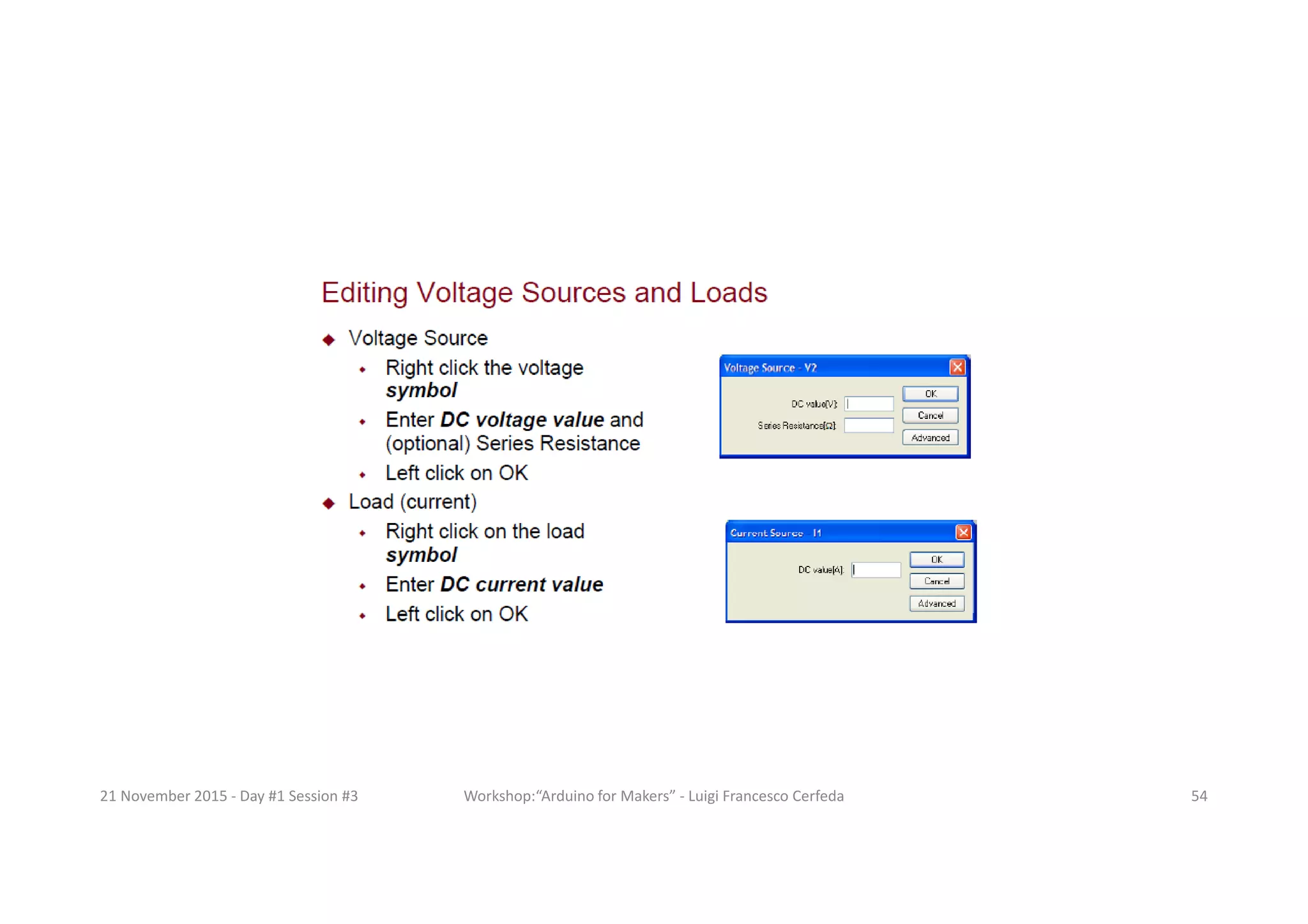

54. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 54

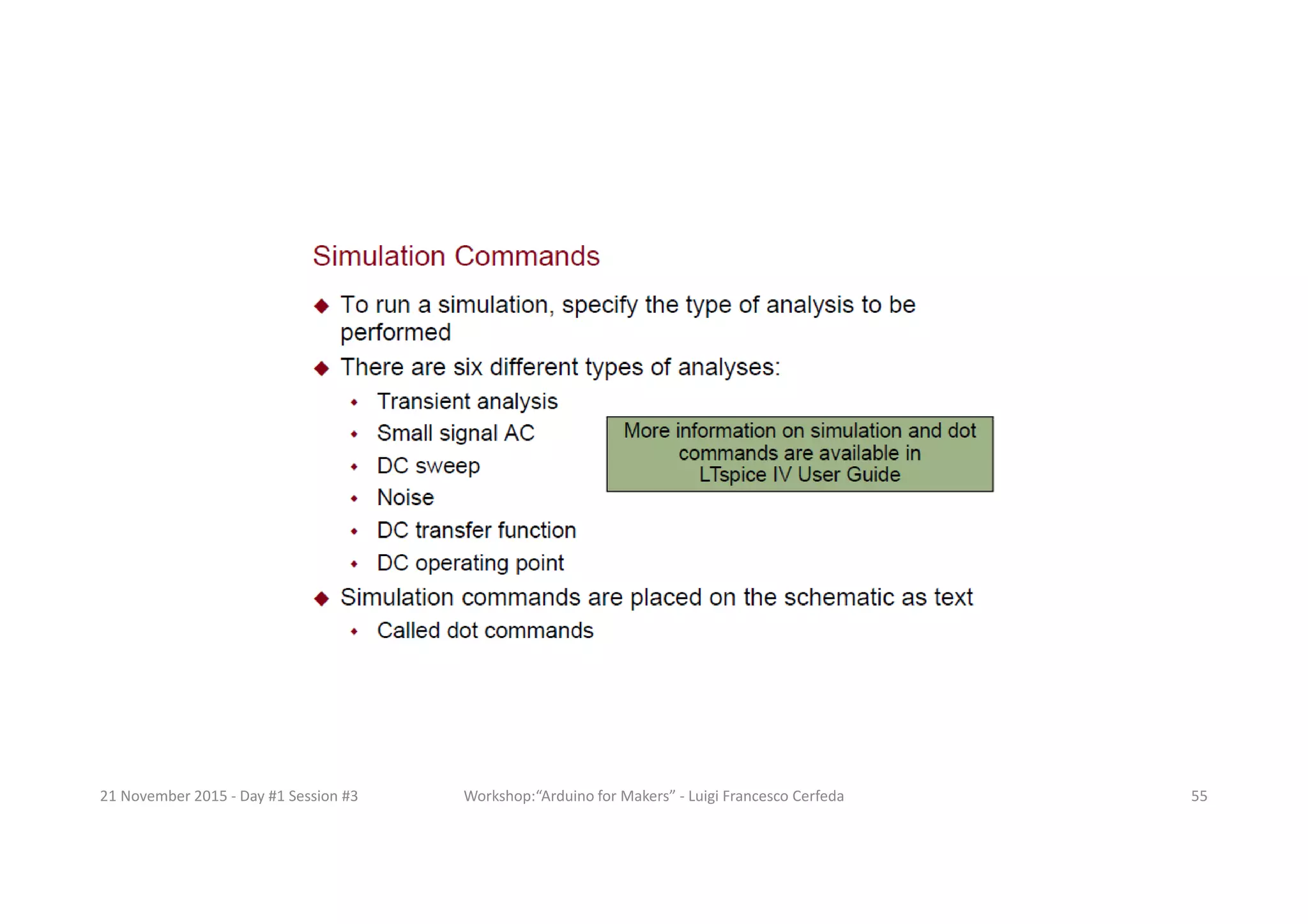

55. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 55

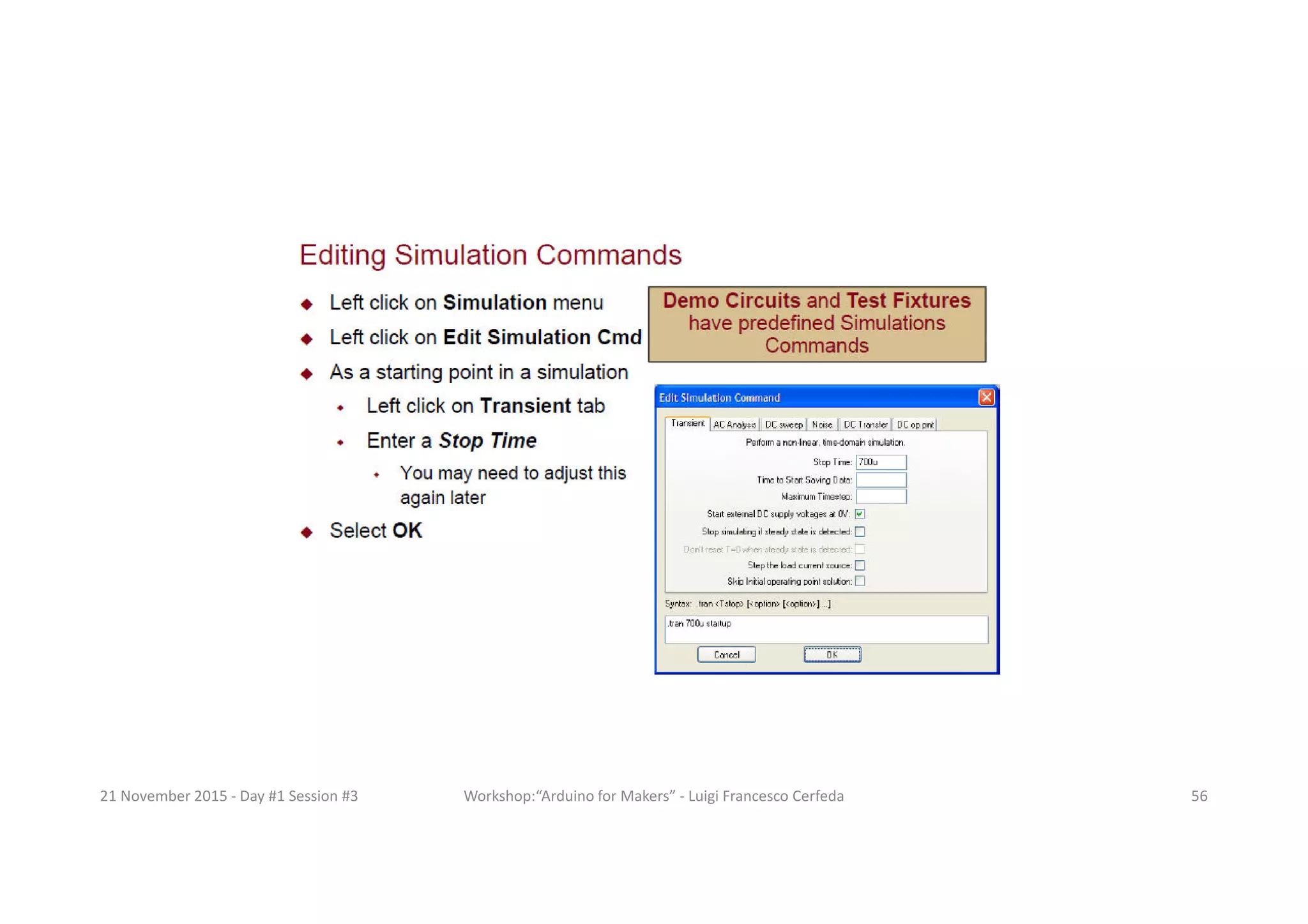

56. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 56

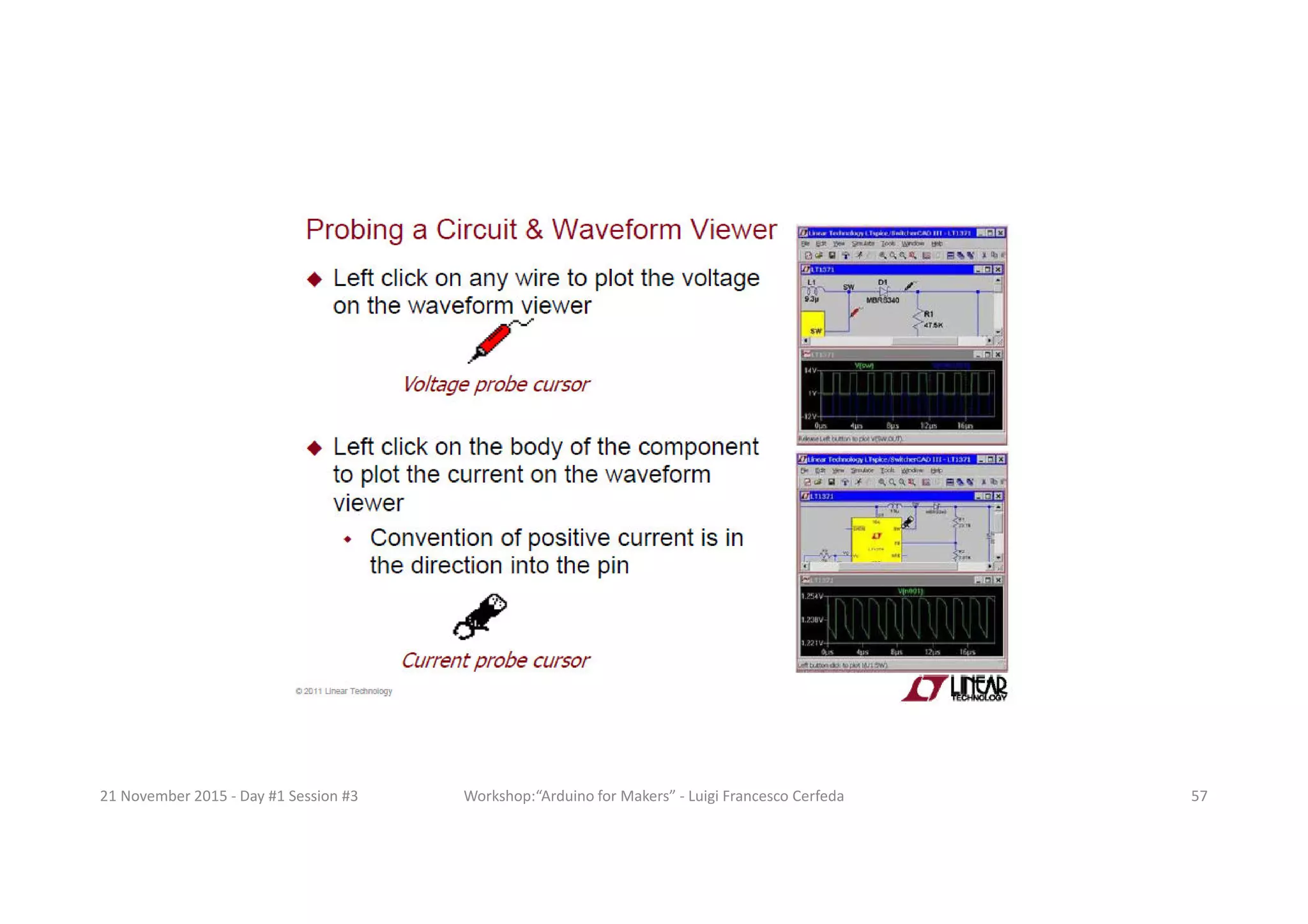

57. 21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 57

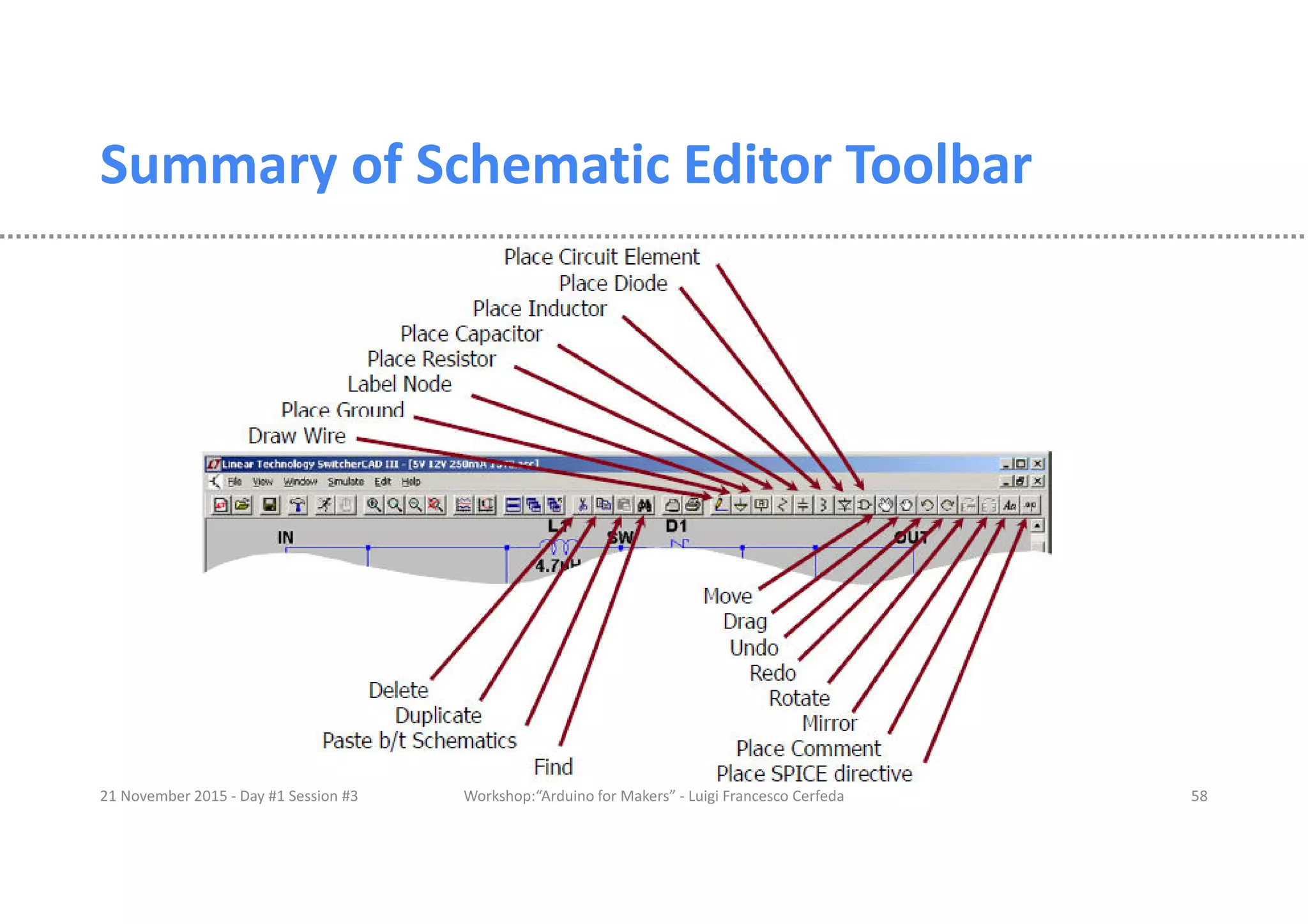

58. Summary of Schematic Editor Toolbar
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 58

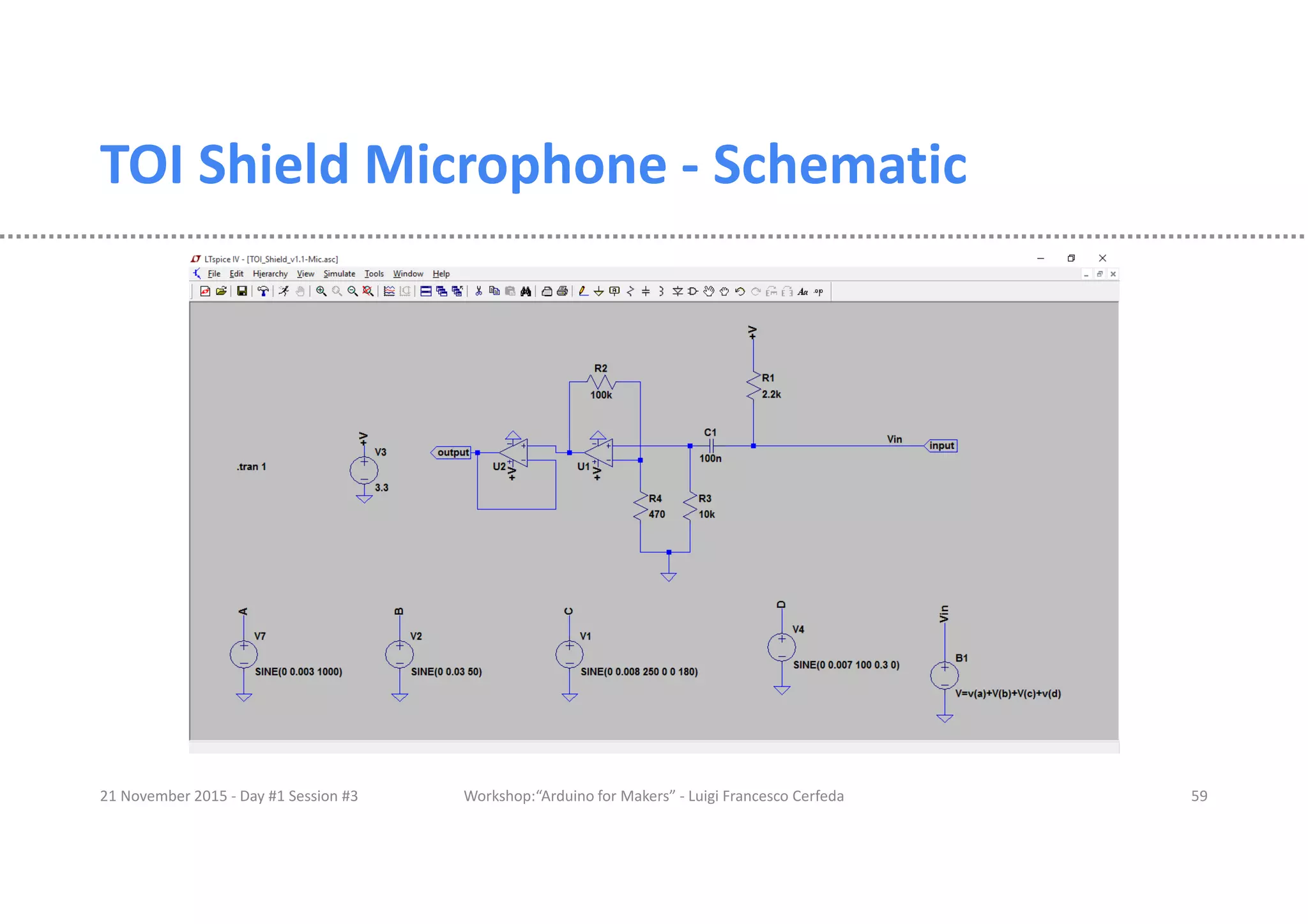

59. TOI Shield Microphone - Schematic
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 59

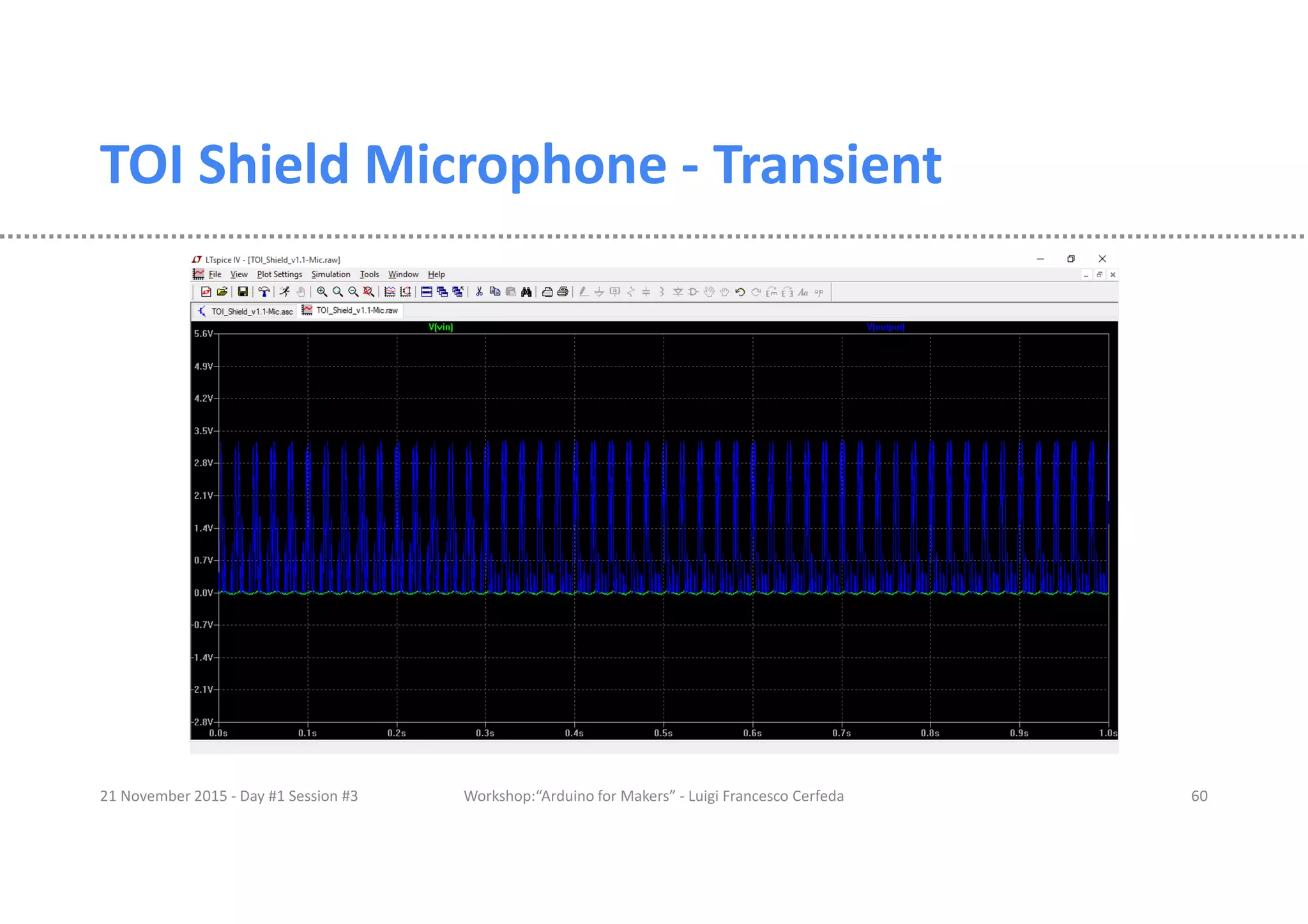

60. TOI Shield Microphone - Transient
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 60

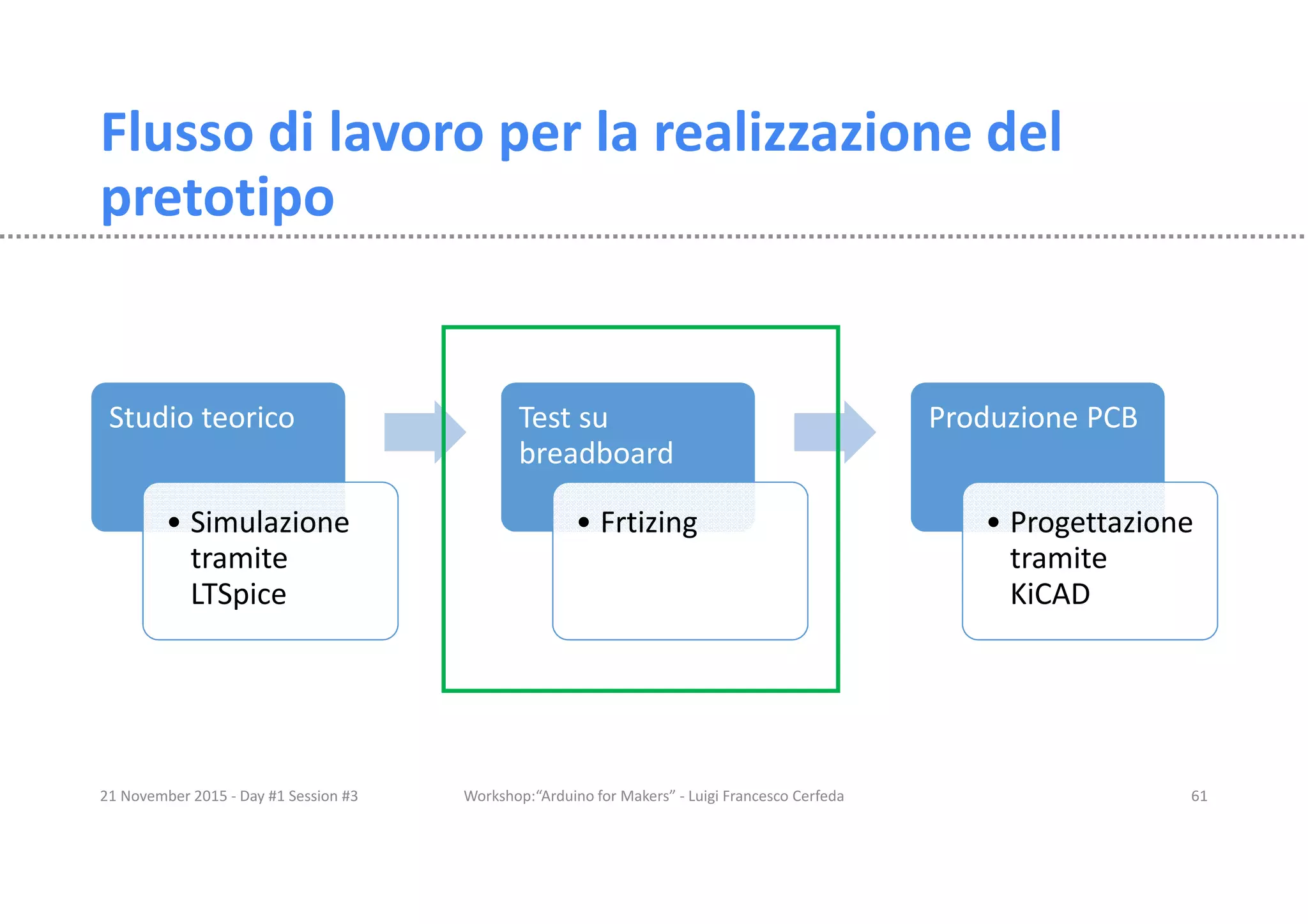

61. Flusso di lavoro per la realizzazione del
pretotipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 61
Studio teorico
• Simulazione
tramite
LTSpice
Test su
breadboard
• Frtizing
Produzione PCB
• Progettazione
tramite
KiCAD

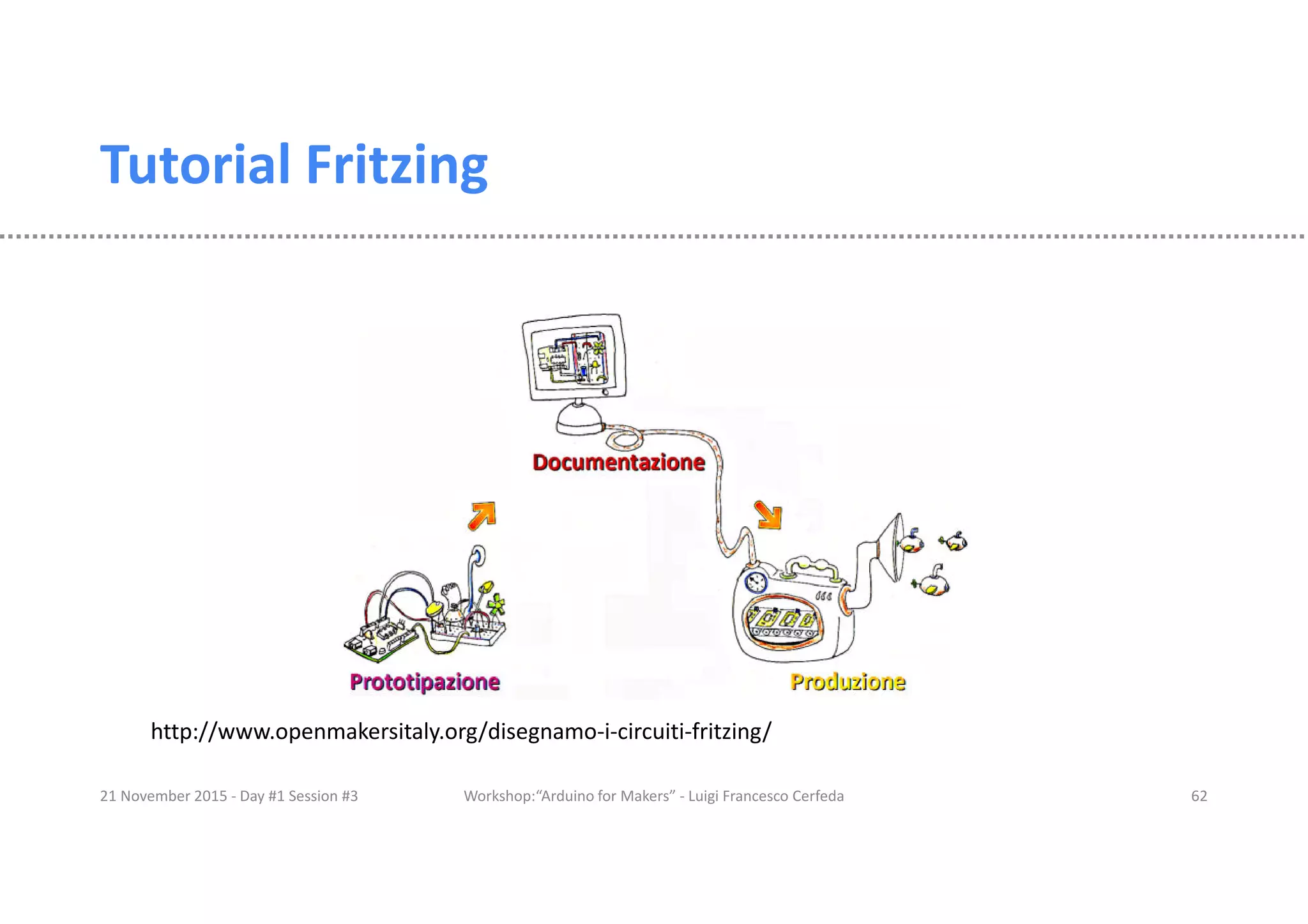

62. Tutorial Fritzing
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 62
http://www.openmakersitaly.org/disegnamo-i-circuiti-fritzing/

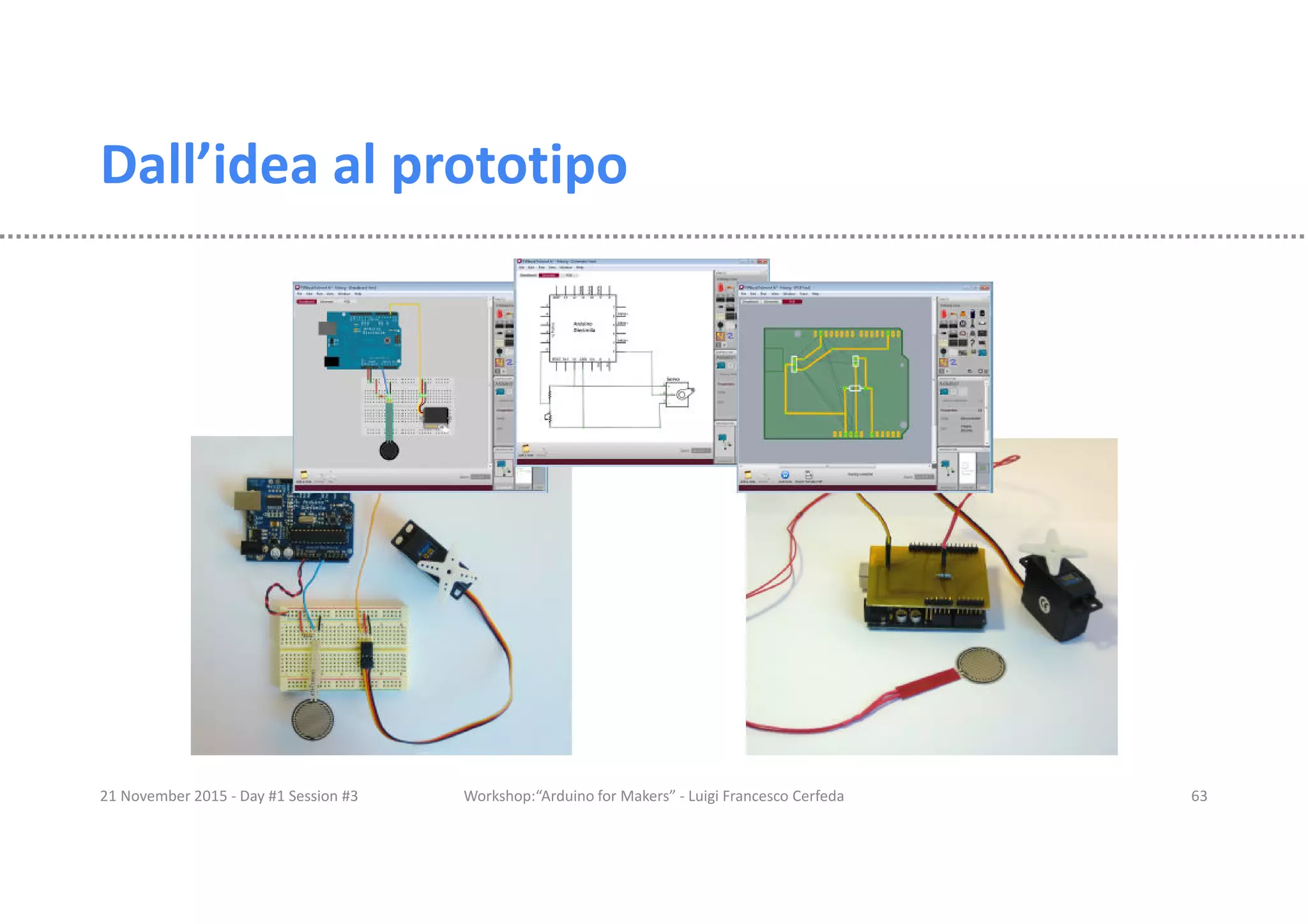

63. Dall’idea al prototipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 63
64. Breadboard ?!?
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 64

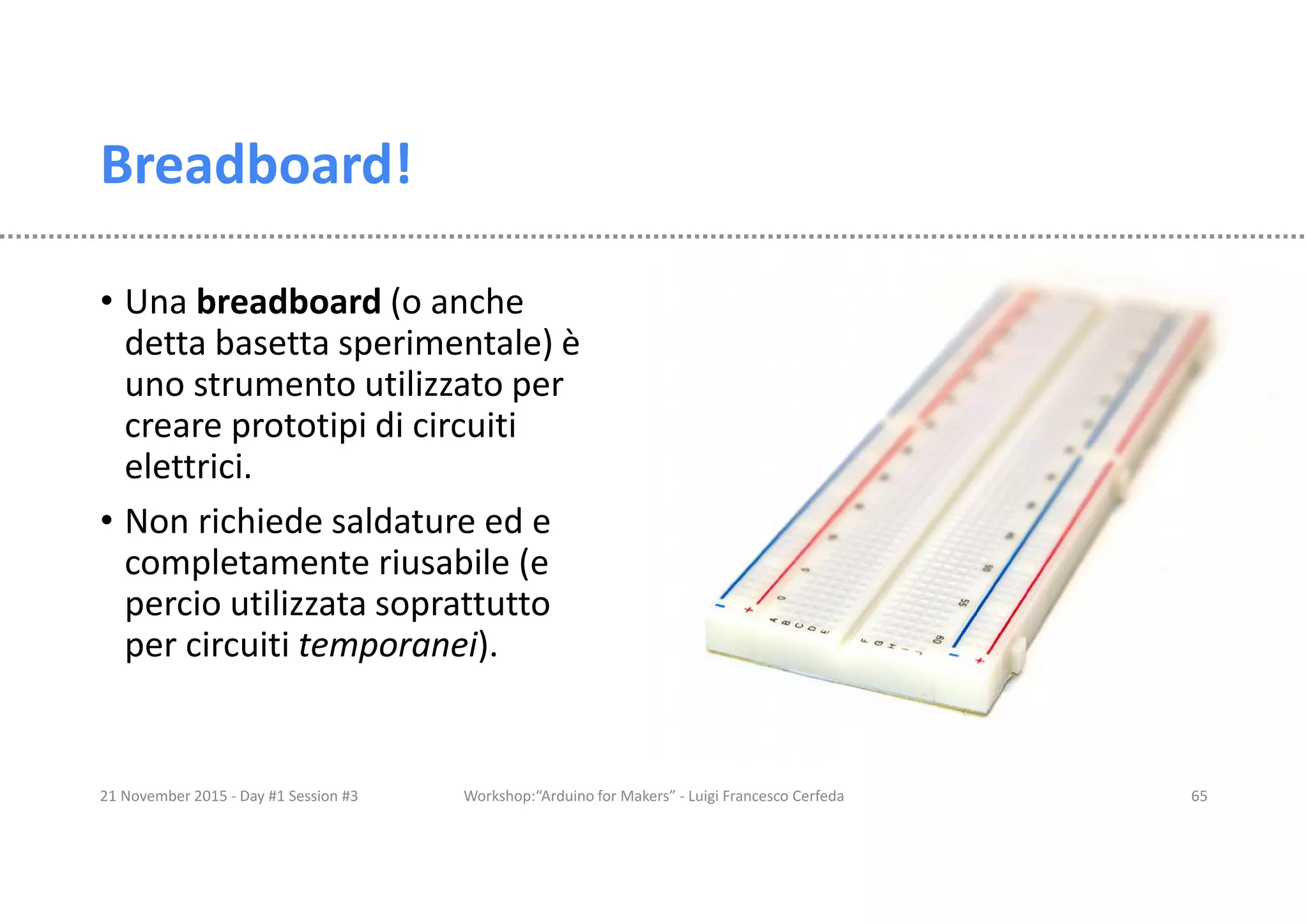

65. Breadboard!
• Una breadboard (o anche
detta basetta sperimentale) è
uno strumento utilizzato per
creare prototipi di circuiti
elettrici.
• Non richiede saldature ed e
completamente riusabile (e
percio utilizzata soprattutto
per circuiti temporanei).
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 65

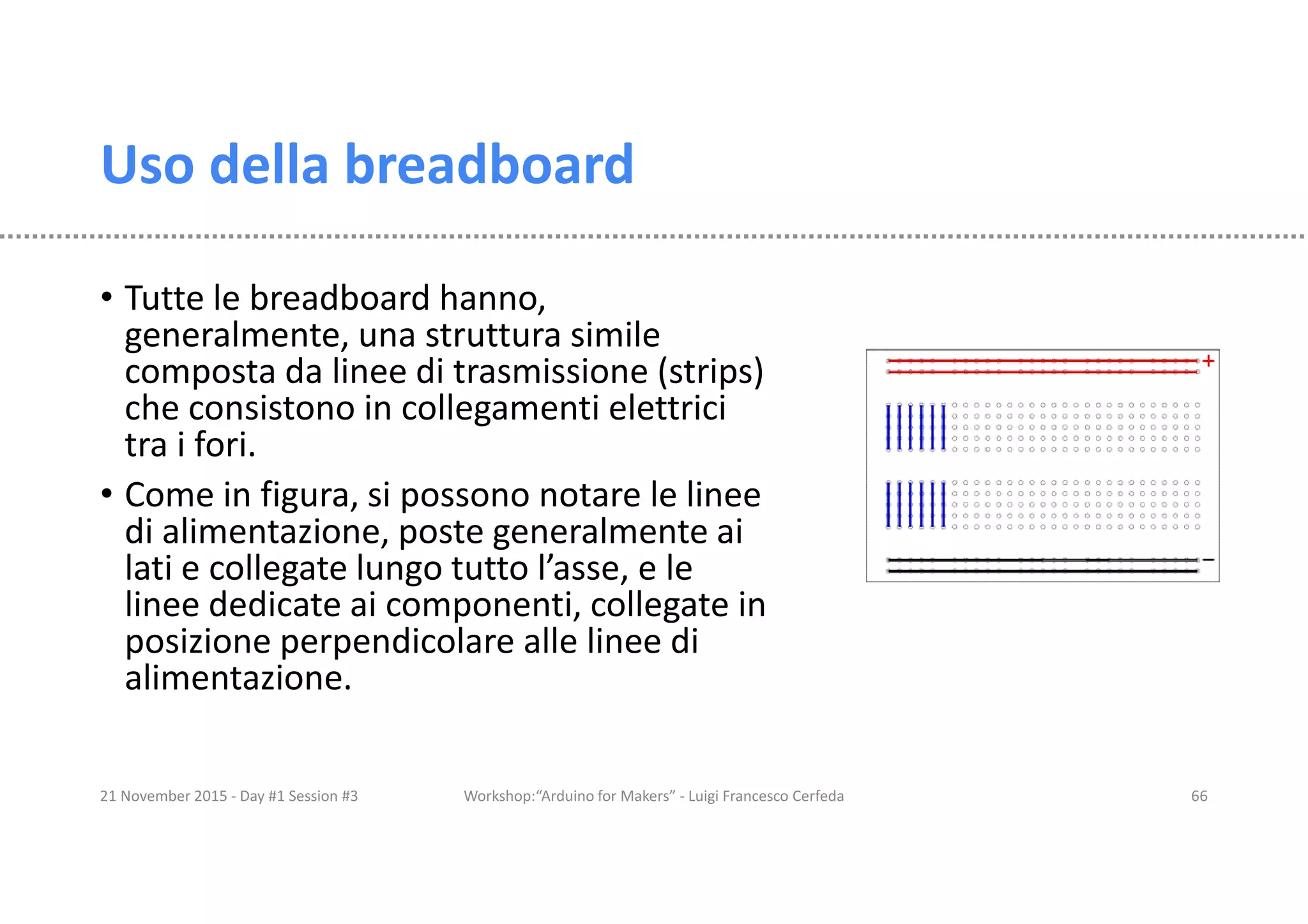

66. Uso della breadboard
• Tutte le breadboard hanno,
generalmente, una struttura simile
composta da linee di trasmissione (strips)
che consistono in collegamenti elettrici
tra i fori.
• Come in figura, si possono notare le linee
di alimentazione, poste generalmente ai
lati e collegate lungo tutto l’asse, e le
linee dedicate ai componenti, collegate in
posizione perpendicolare alle linee di
alimentazione.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 66

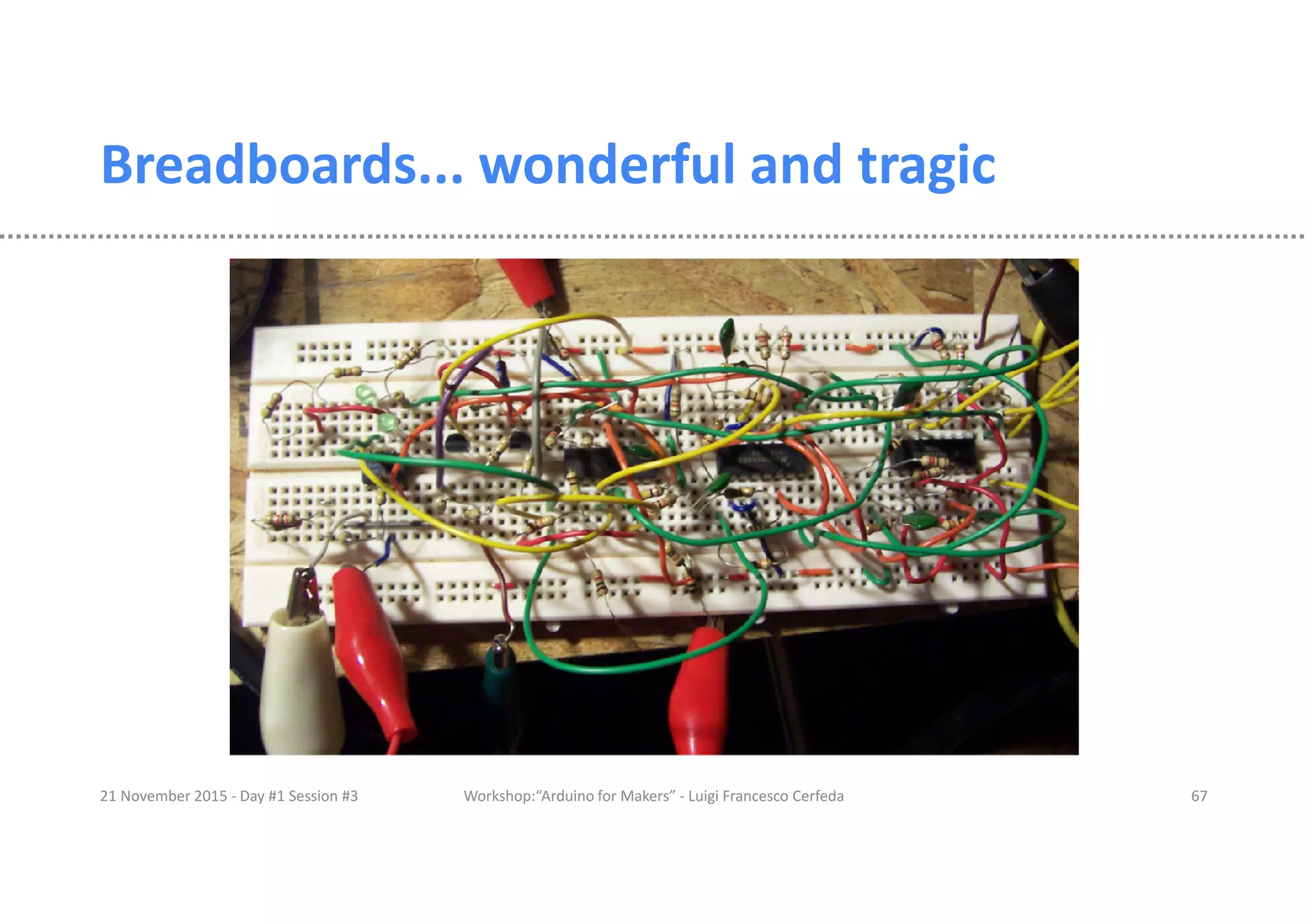

67. Breadboards... wonderful and tragic
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 67

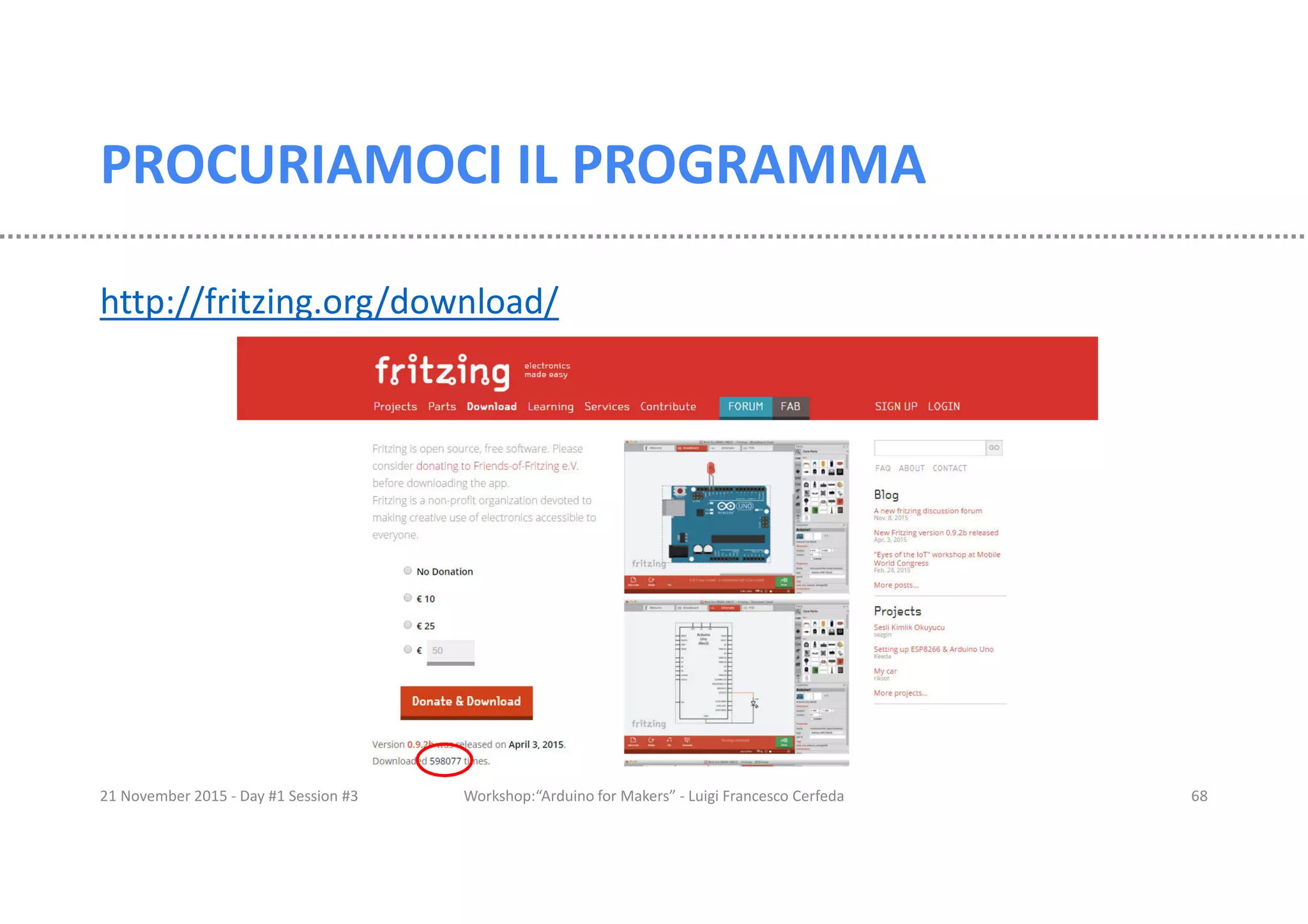

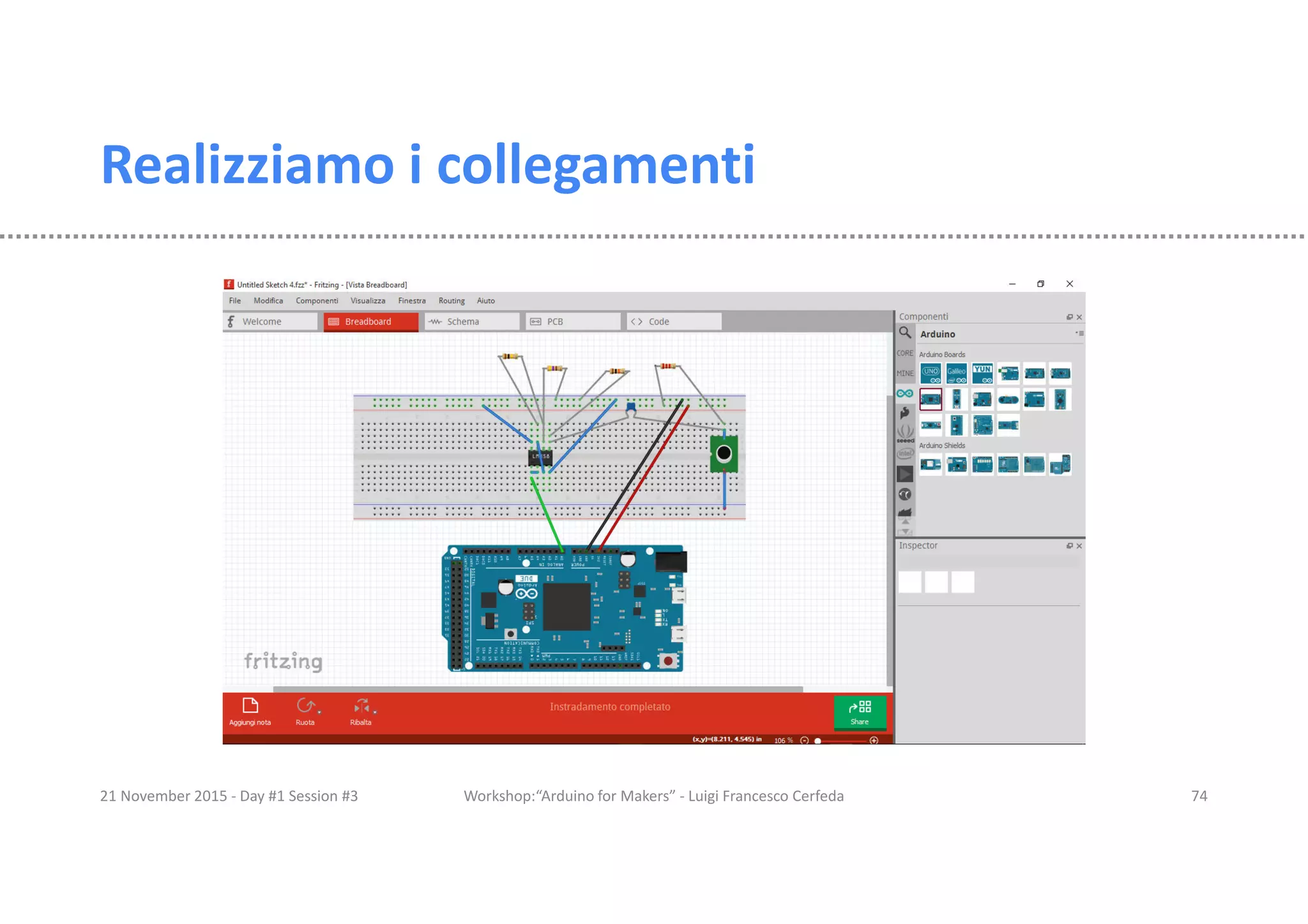

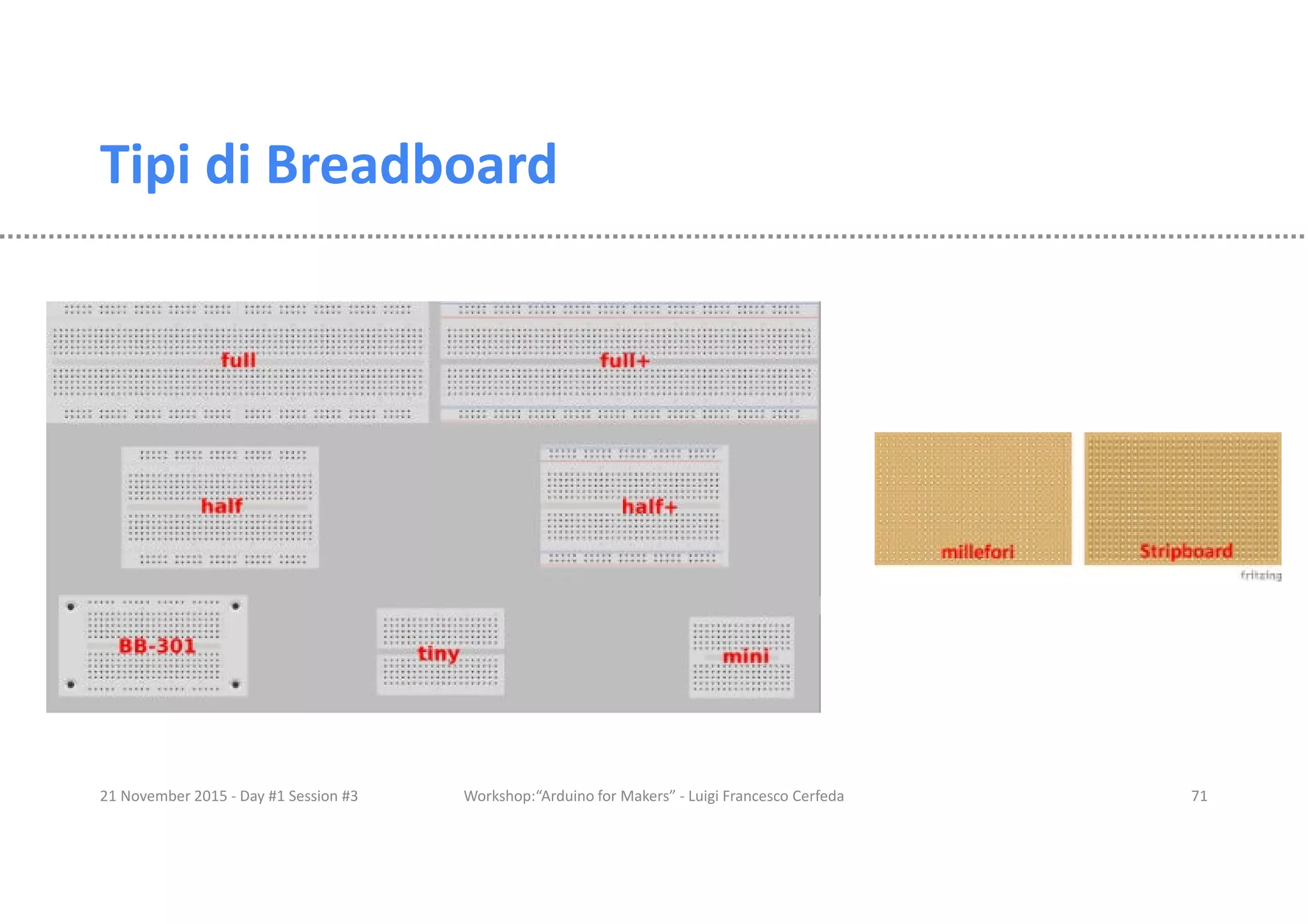

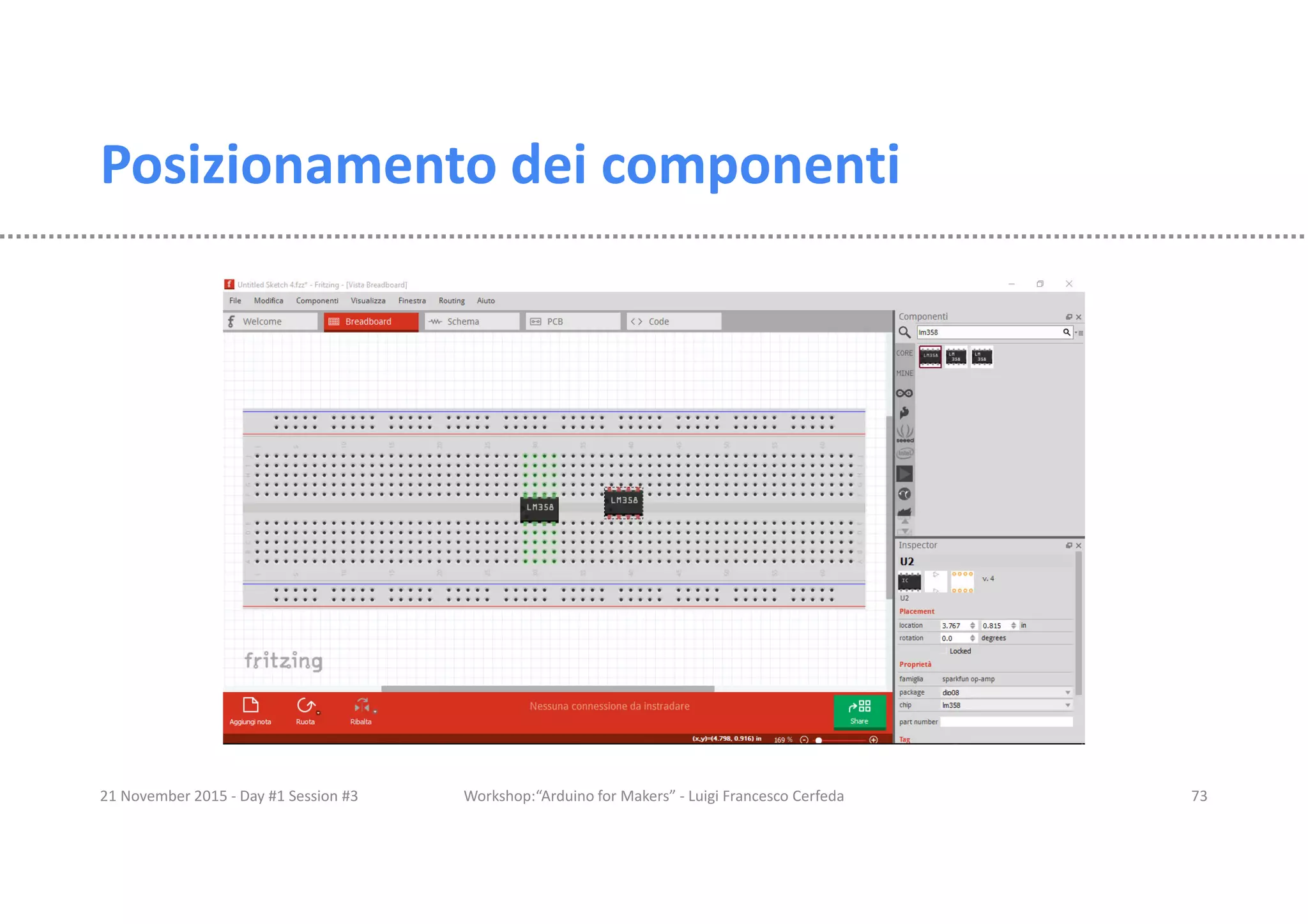

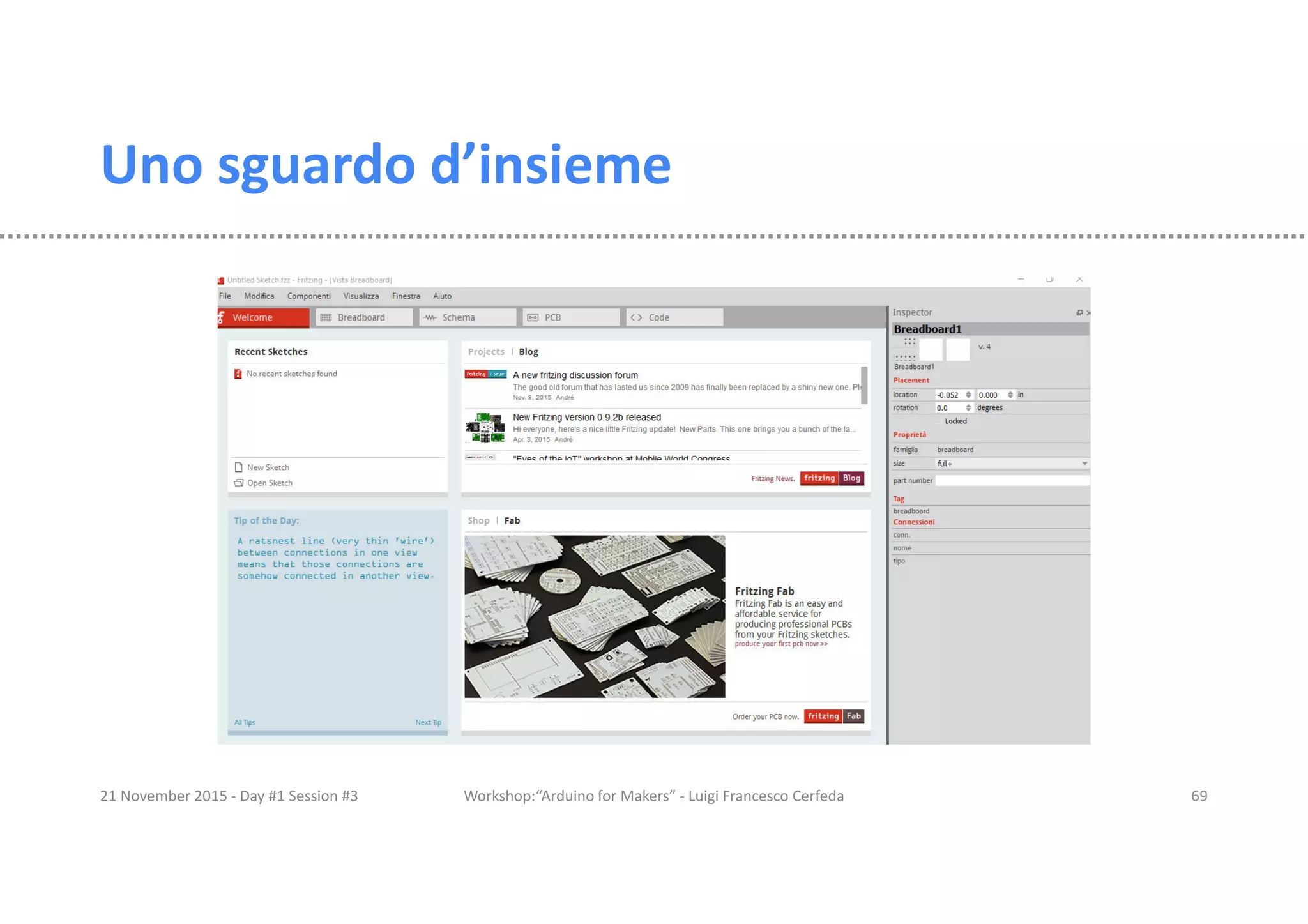

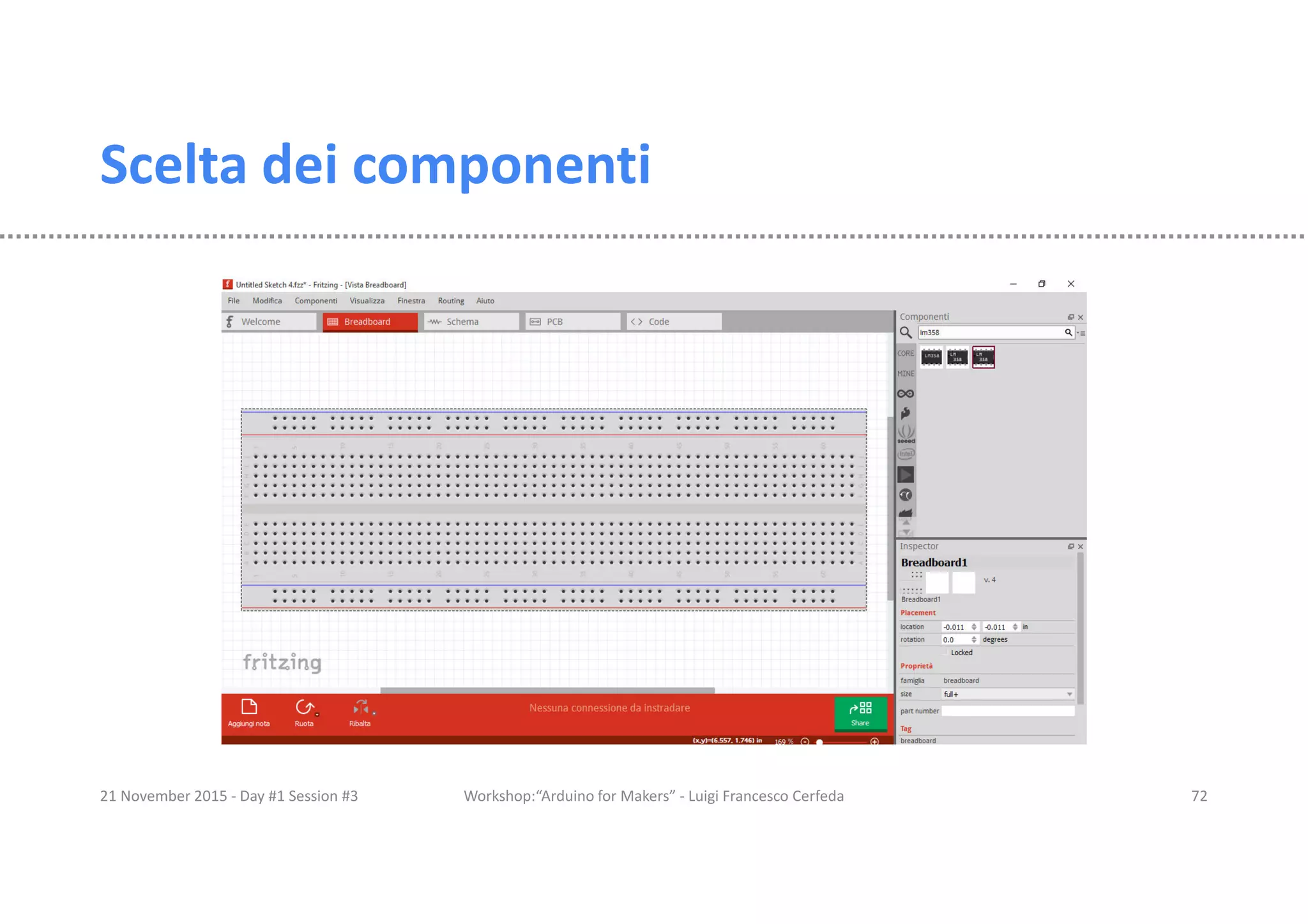

74. Realizziamo i collegamenti
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 74

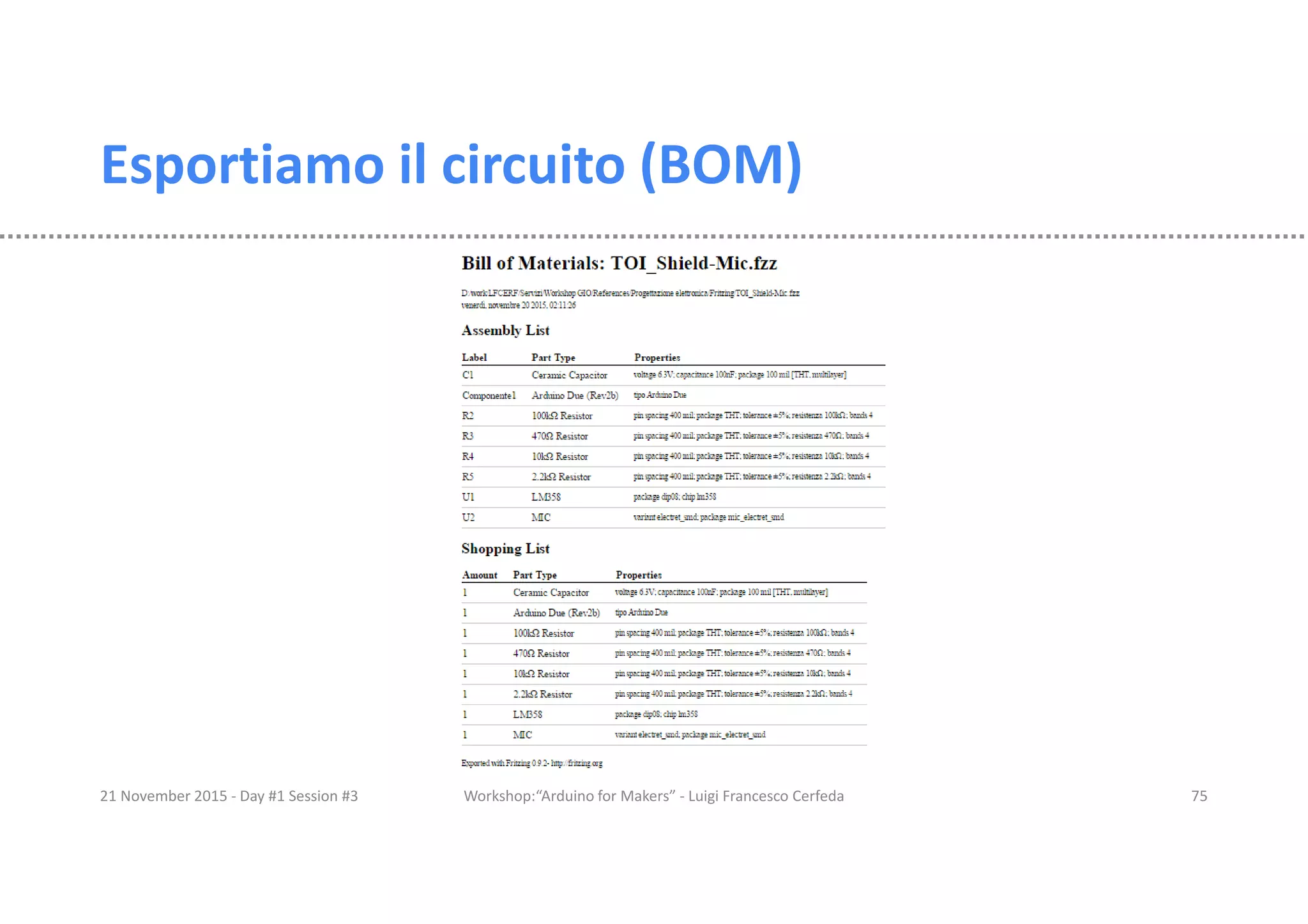

75. Esportiamo il circuito (BOM)
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 75

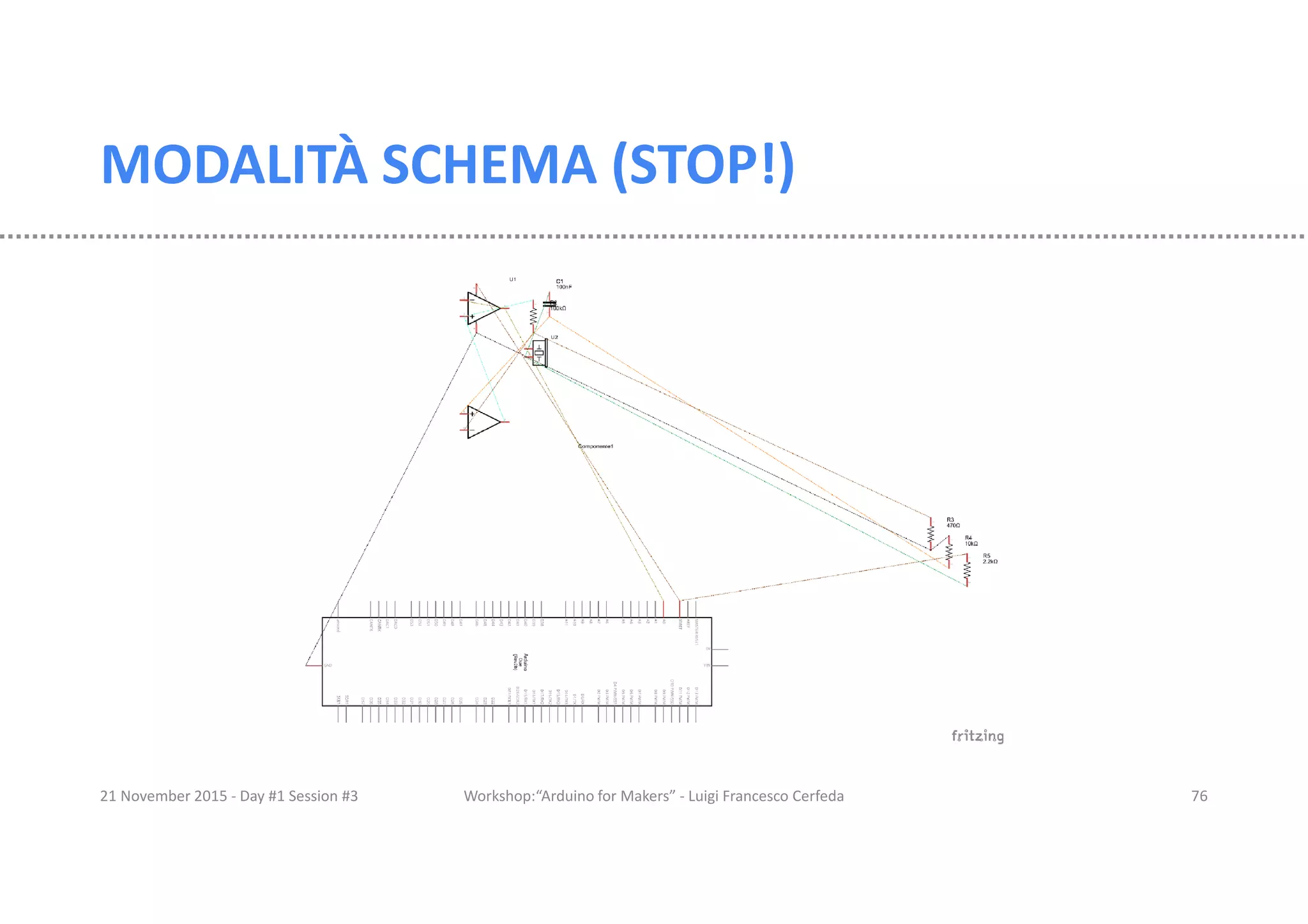

76. MODALITÀ SCHEMA (STOP!)
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 76

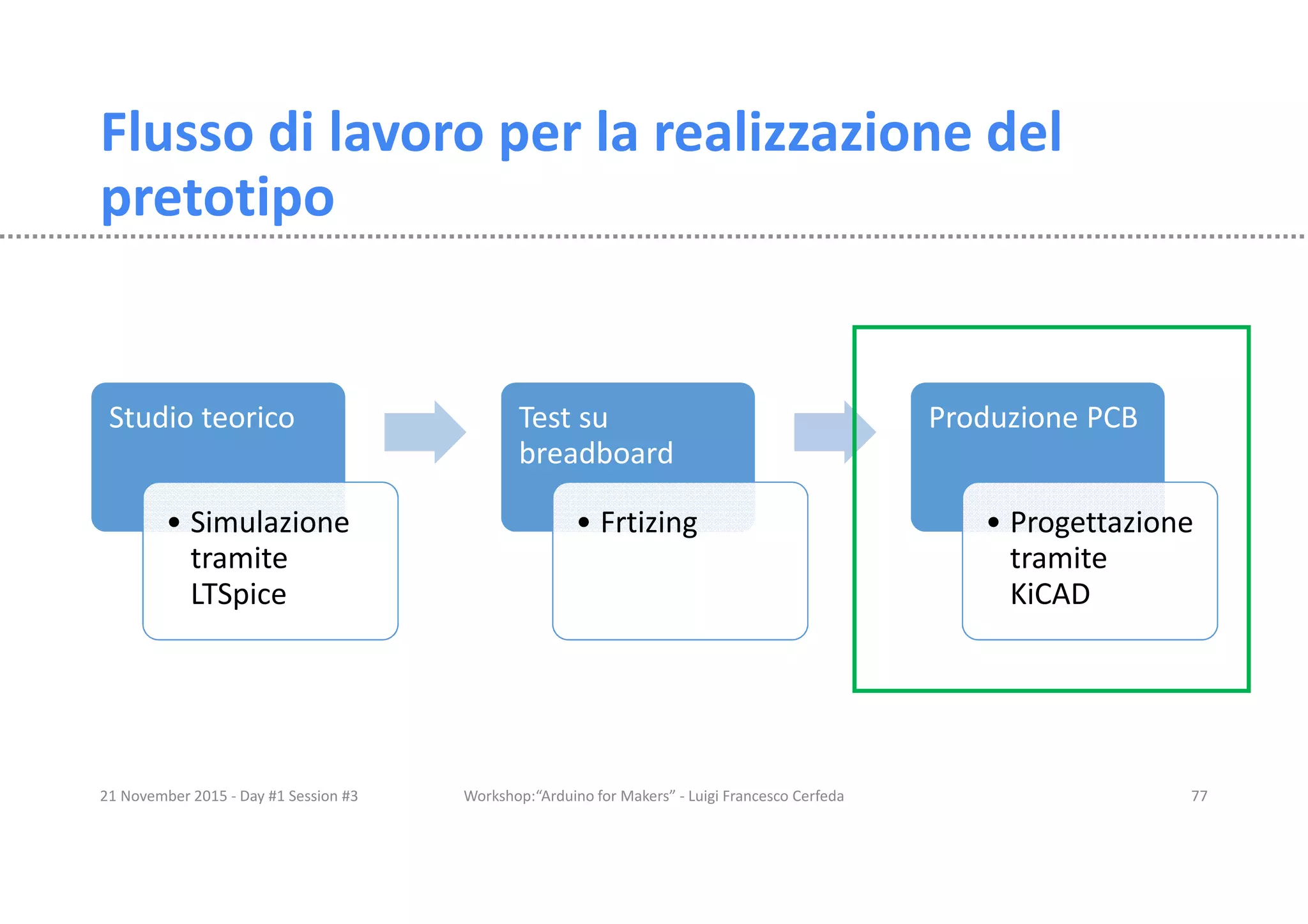

77. Flusso di lavoro per la realizzazione del
pretotipo
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 77
Studio teorico
• Simulazione
tramite
LTSpice
Test su
breadboard
• Frtizing
Produzione PCB
• Progettazione
tramite
KiCAD

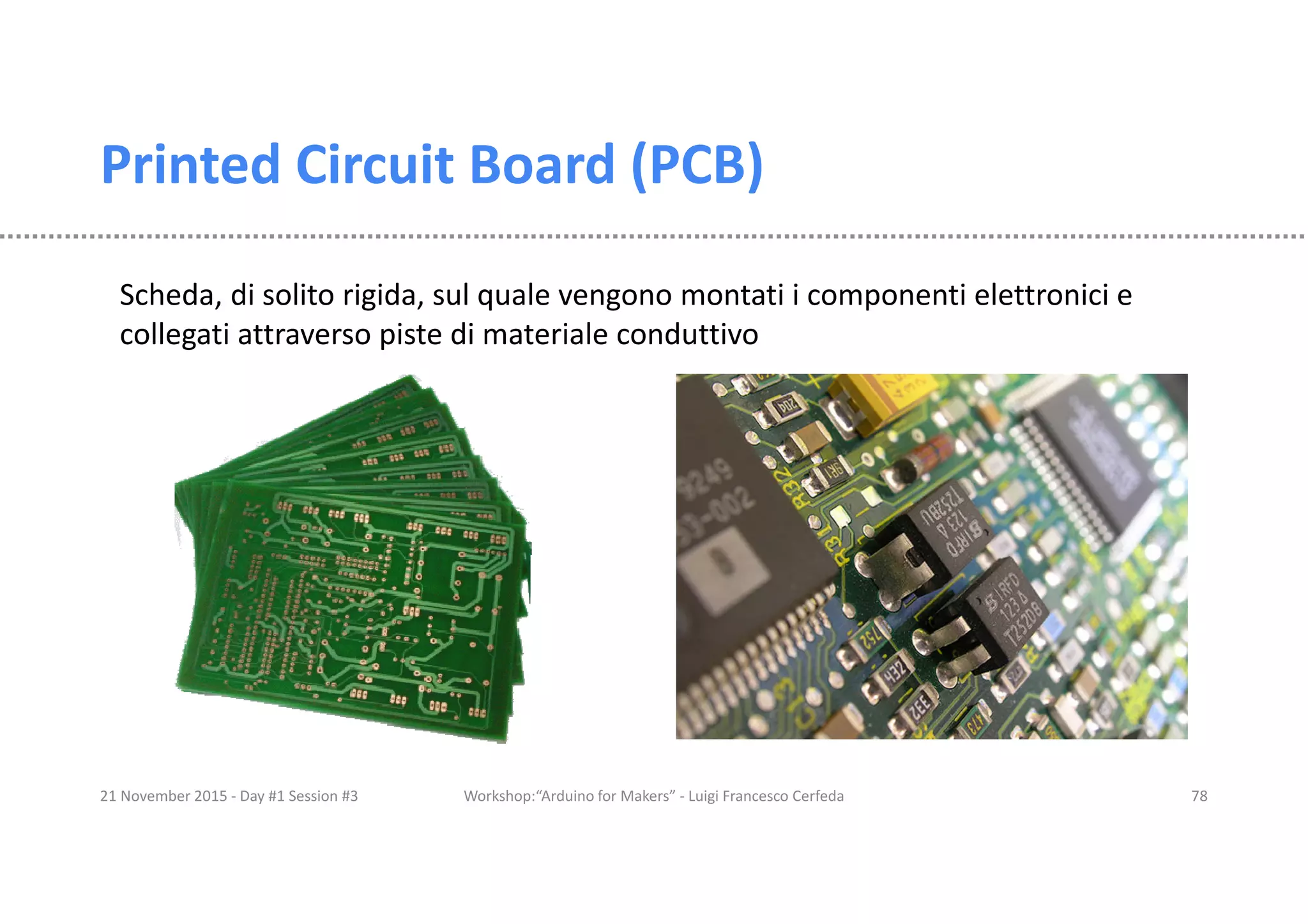

78. Printed Circuit Board (PCB)
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 78
Scheda, di solito rigida, sul quale vengono montati i componenti elettronici e
collegati attraverso piste di materiale conduttivo

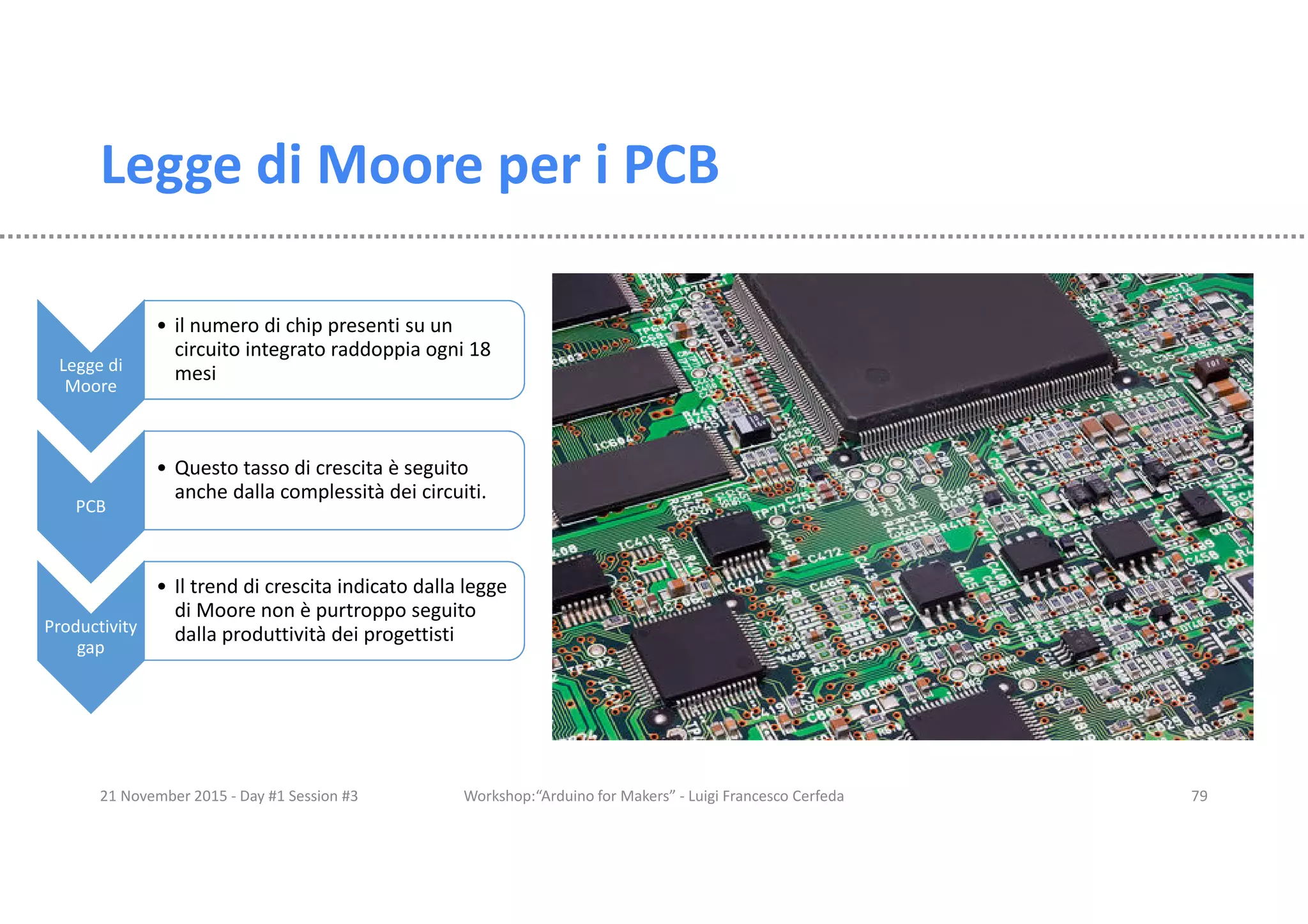

79. Legge di Moore per i PCB
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 79
Legge di
Moore
• il numero di chip presenti su un
circuito integrato raddoppia ogni 18
mesi
PCB
• Questo tasso di crescita è seguito
anche dalla complessità dei circuiti.
Productivity
gap
• Il trend di crescita indicato dalla legge
di Moore non è purtroppo seguito
dalla produttività dei progettisti

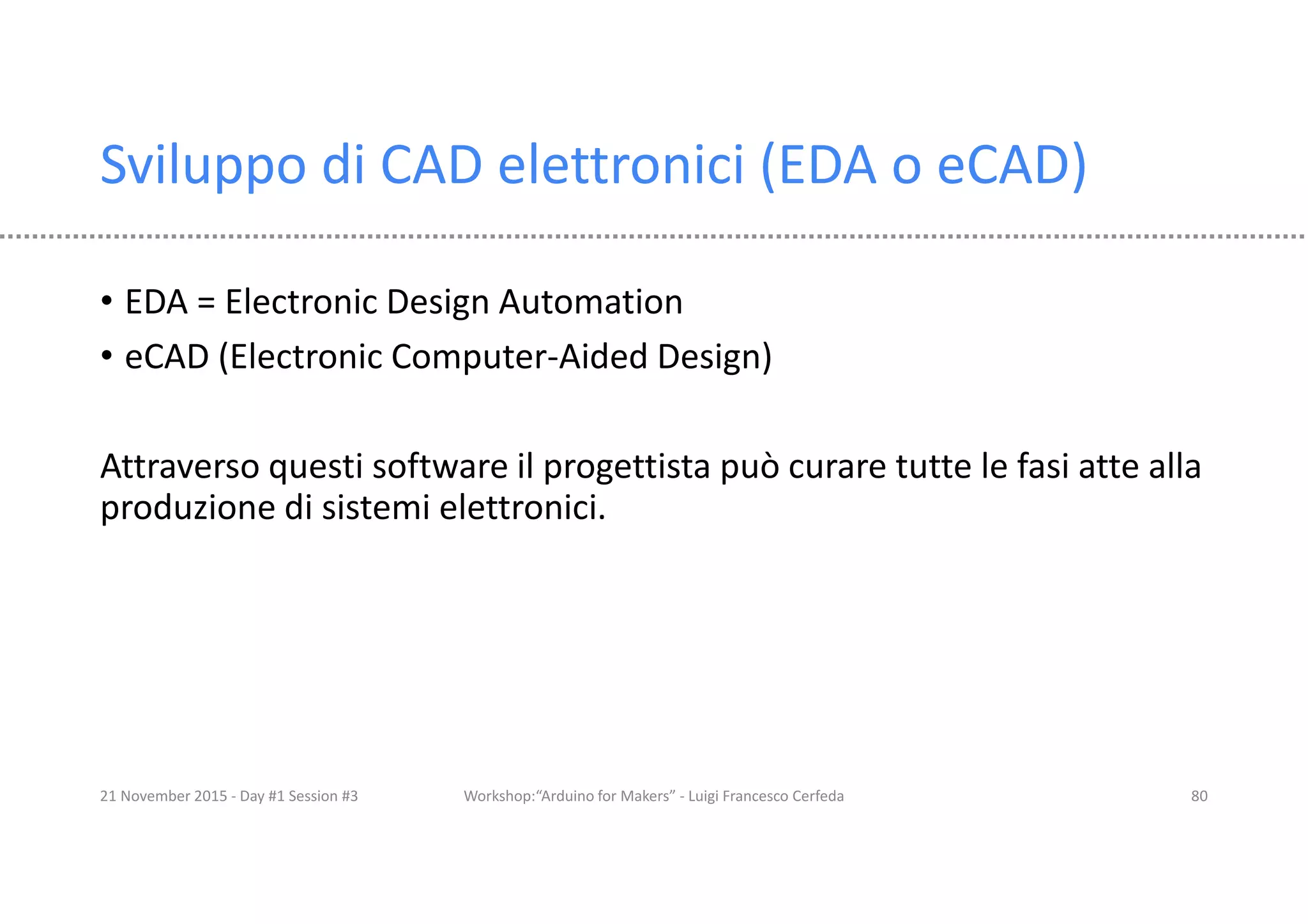

80. Sviluppo di CAD elettronici (EDA o eCAD)
• EDA = Electronic Design Automation
• eCAD (Electronic Computer-Aided Design)
Attraverso questi software il progettista può curare tutte le fasi atte alla
produzione di sistemi elettronici.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 80

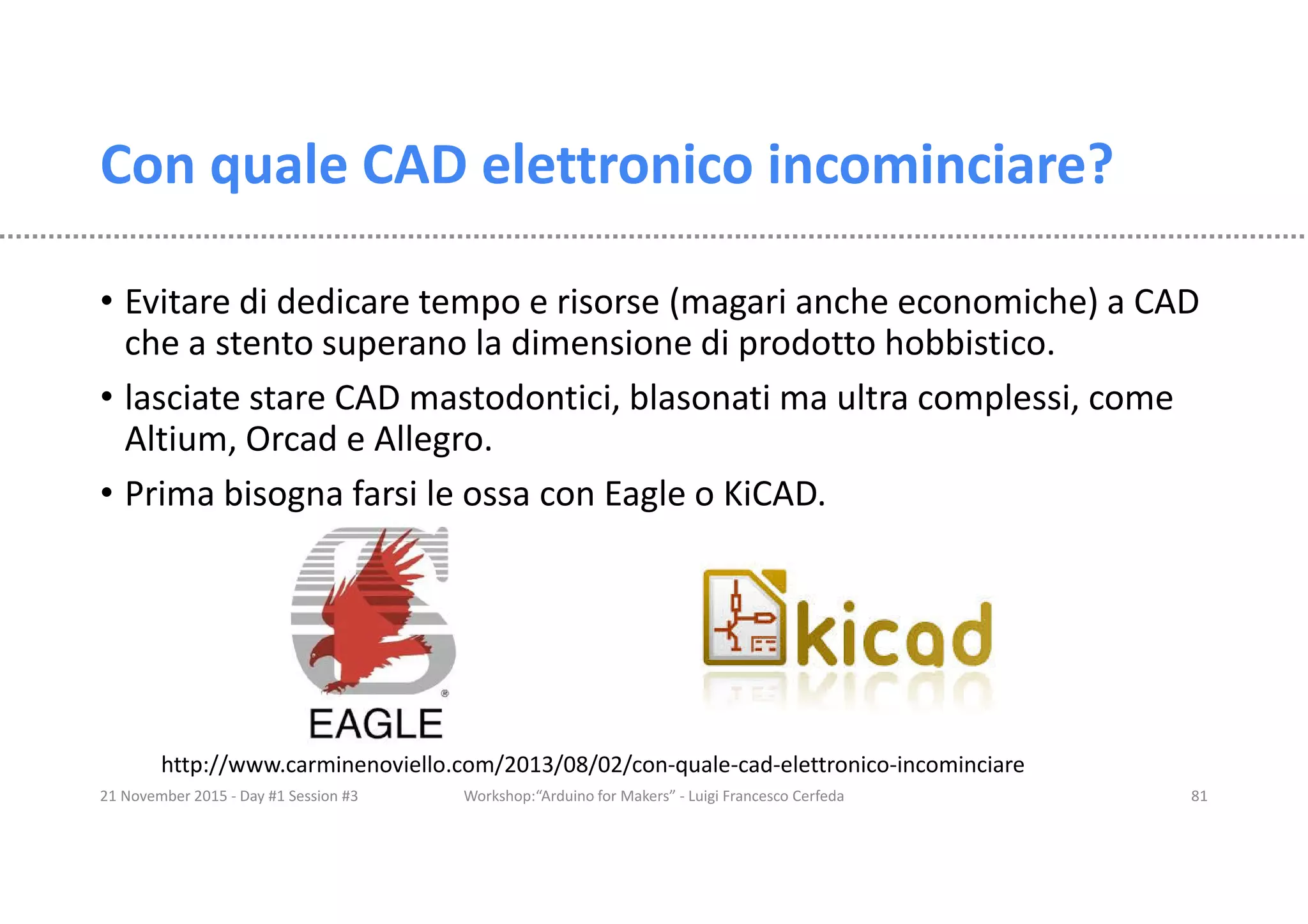

81. Con quale CAD elettronico incominciare?
• Evitare di dedicare tempo e risorse (magari anche economiche) a CAD
che a stento superano la dimensione di prodotto hobbistico.
• lasciate stare CAD mastodontici, blasonati ma ultra complessi, come
Altium, Orcad e Allegro.
• Prima bisogna farsi le ossa con Eagle o KiCAD.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 81
http://www.carminenoviello.com/2013/08/02/con-quale-cad-elettronico-incominciare

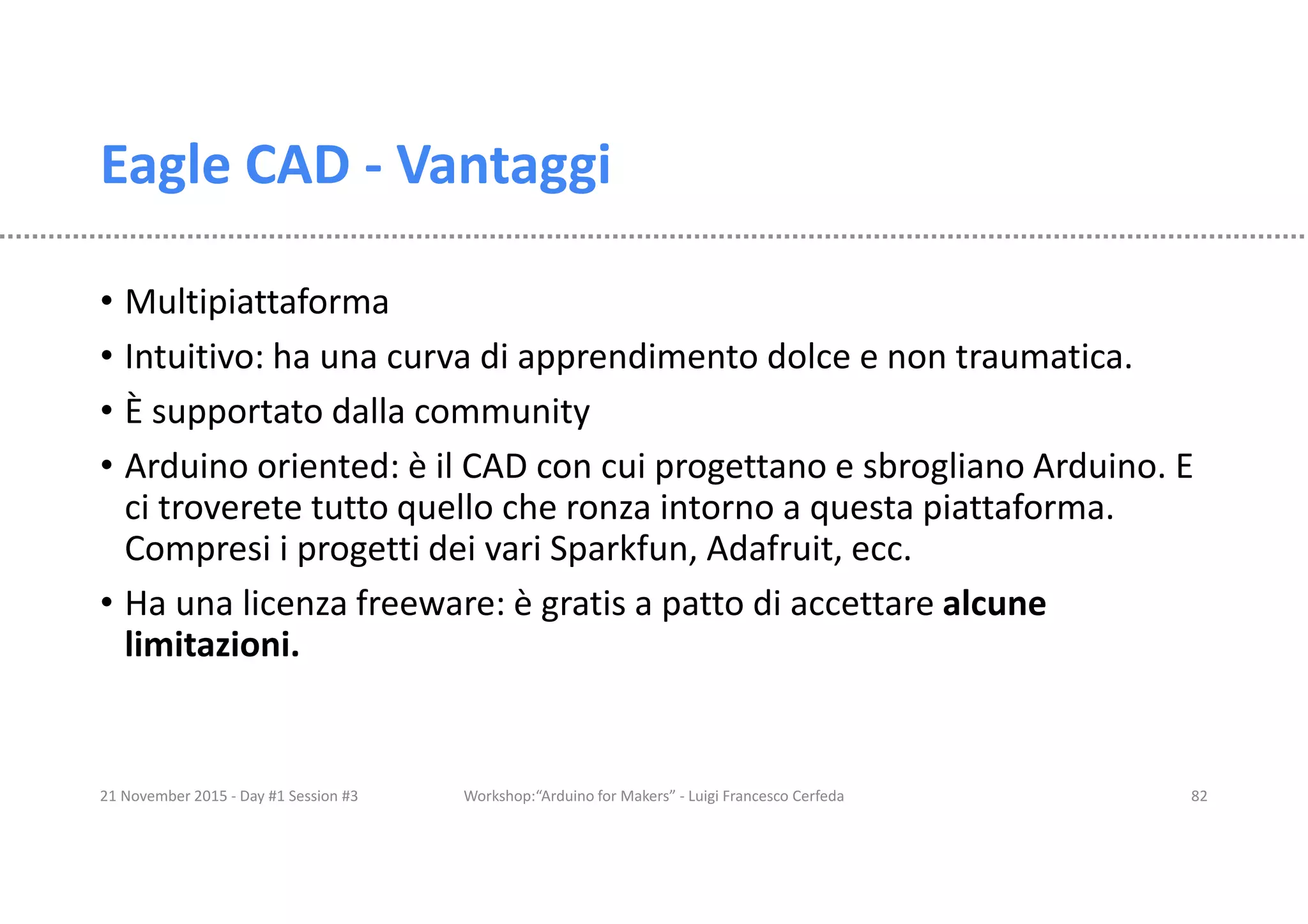

82. Eagle CAD - Vantaggi
• Multipiattaforma
• Intuitivo: ha una curva di apprendimento dolce e non traumatica.
• È supportato dalla community
• Arduino oriented: è il CAD con cui progettano e sbrogliano Arduino. E
ci troverete tutto quello che ronza intorno a questa piattaforma.
Compresi i progetti dei vari Sparkfun, Adafruit, ecc.
• Ha una licenza freeware: è gratis a patto di accettare alcune
limitazioni.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 82

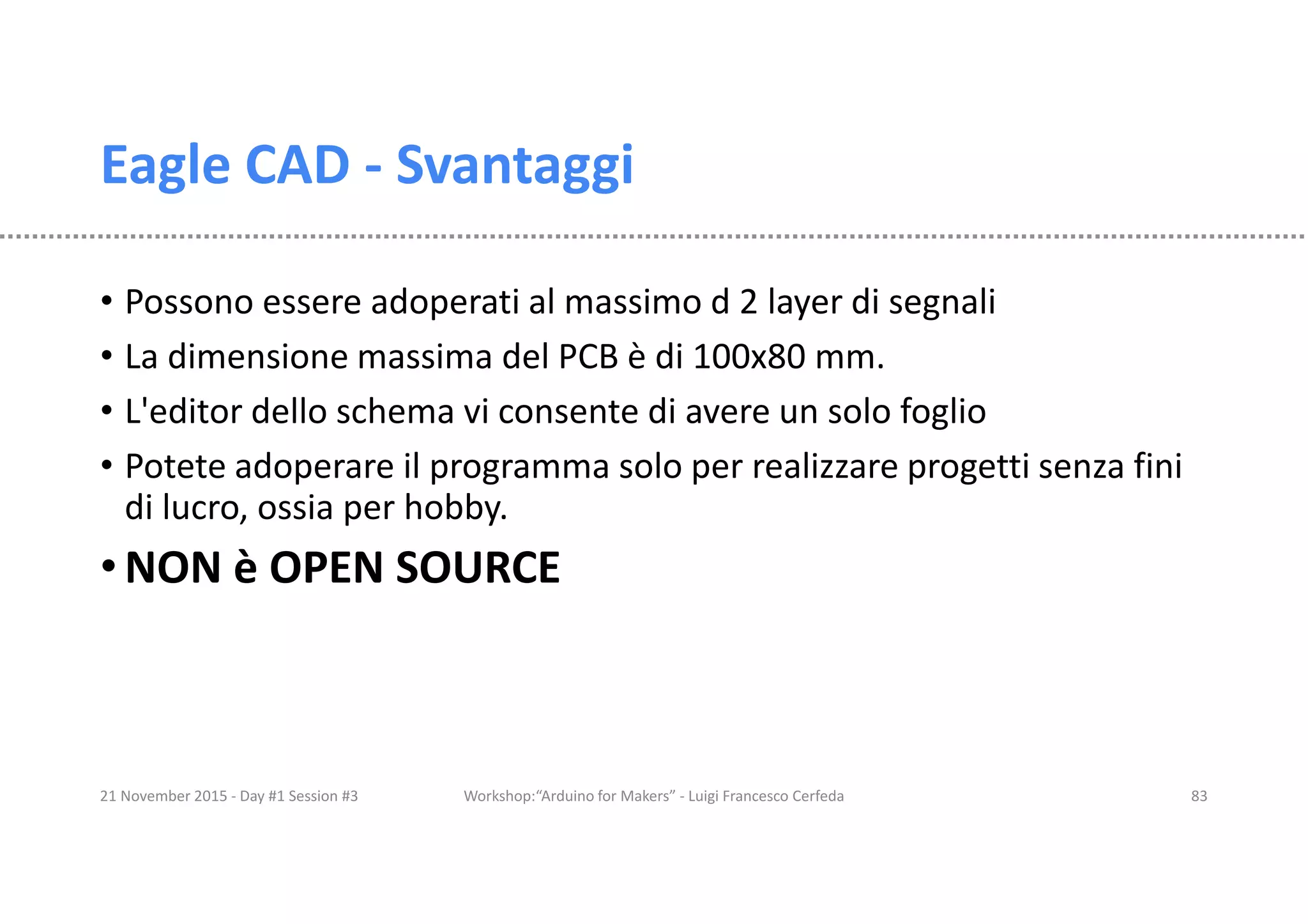

83. Eagle CAD - Svantaggi
• Possono essere adoperati al massimo d 2 layer di segnali
• La dimensione massima del PCB è di 100x80 mm.
• L'editor dello schema vi consente di avere un solo foglio
• Potete adoperare il programma solo per realizzare progetti senza fini
di lucro, ossia per hobby.
• NON è OPEN SOURCE
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 83

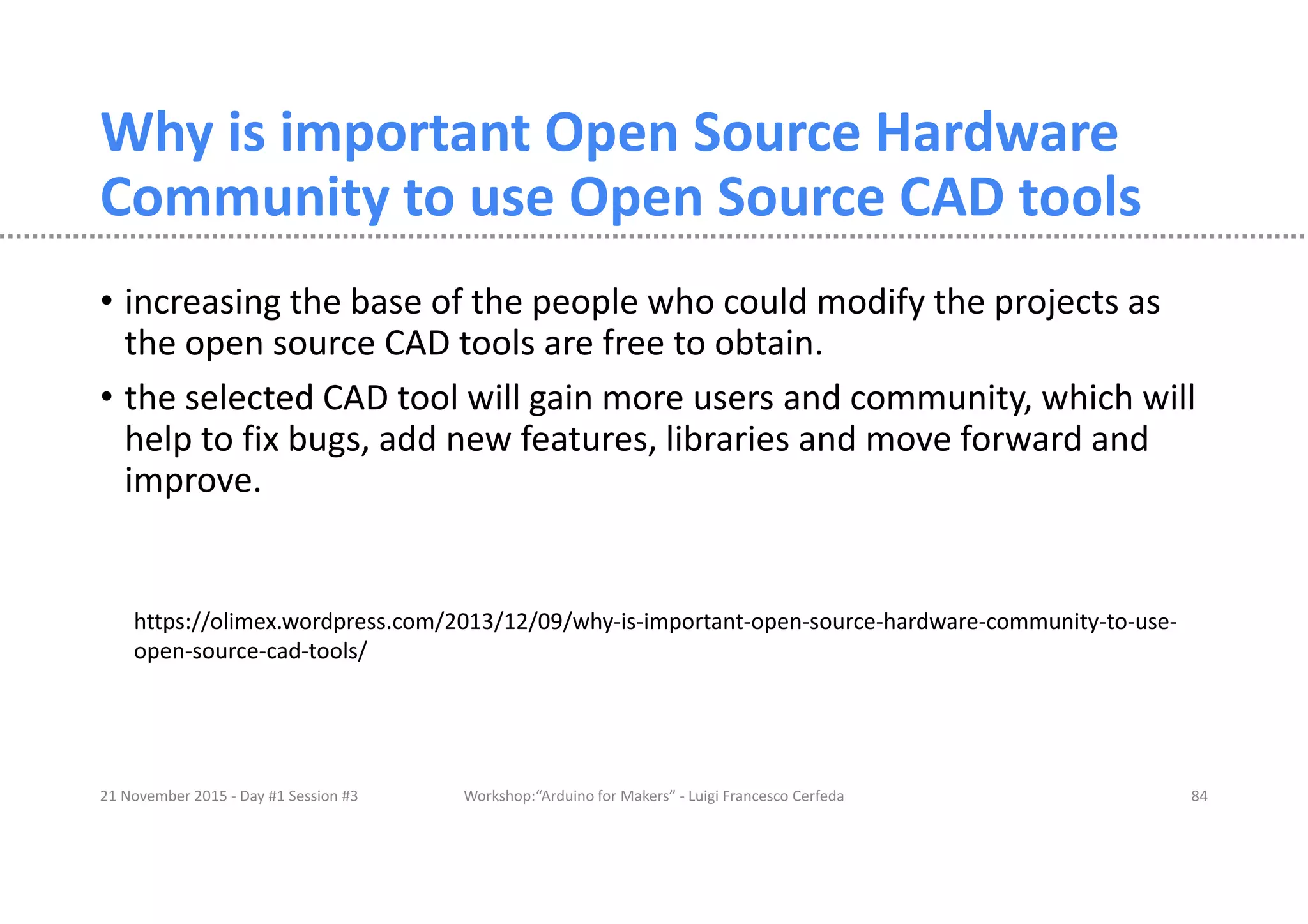

84. Why is important Open Source Hardware
Community to use Open Source CAD tools
• increasing the base of the people who could modify the projects as
the open source CAD tools are free to obtain.
• the selected CAD tool will gain more users and community, which will
help to fix bugs, add new features, libraries and move forward and
improve.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 84
https://olimex.wordpress.com/2013/12/09/why-is-important-open-source-hardware-community-to-use-
open-source-cad-tools/

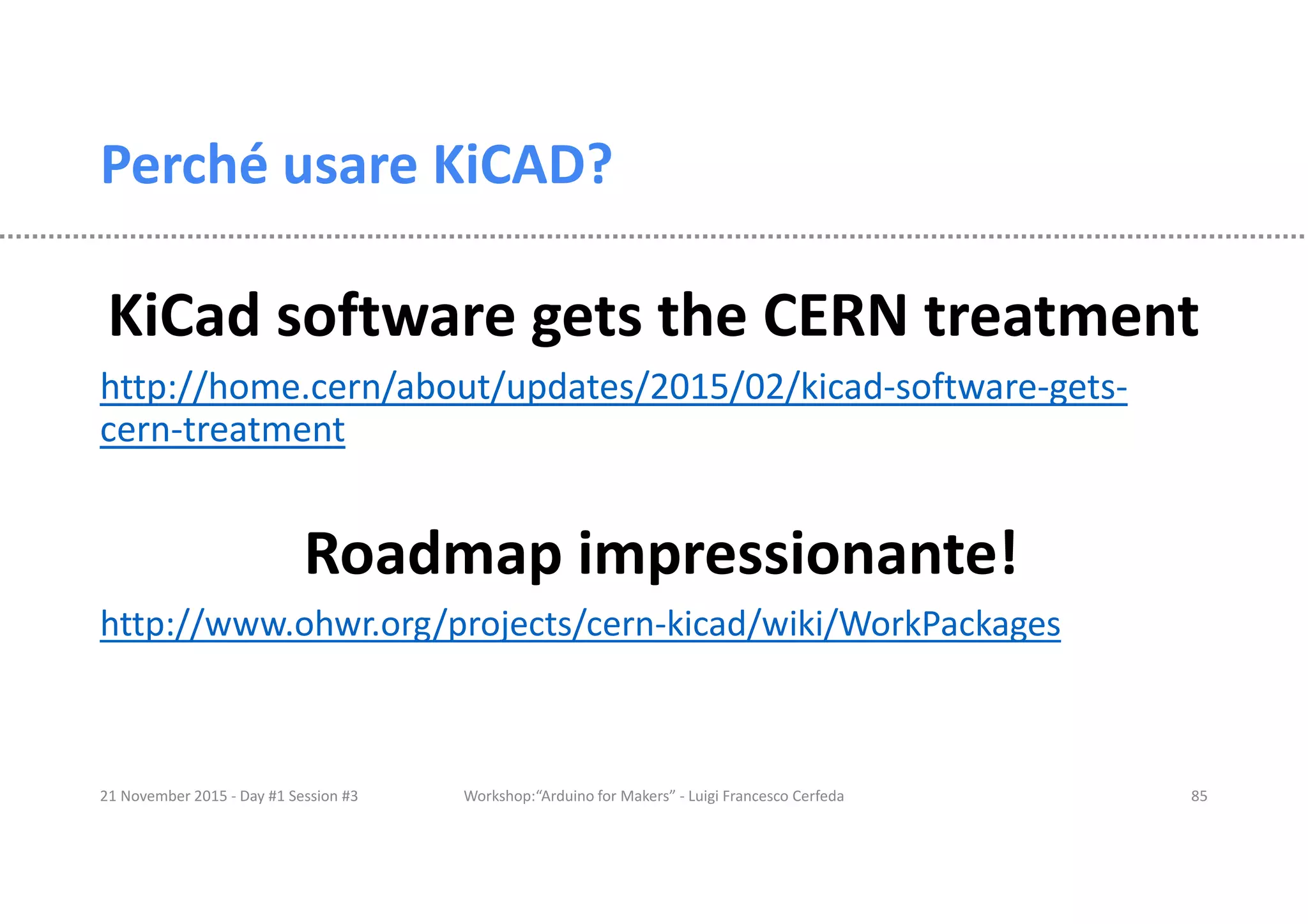

85. Perché usare KiCAD?
KiCad software gets the CERN treatment
http://home.cern/about/updates/2015/02/kicad-software-gets-
cern-treatment
Roadmap impressionante!
http://www.ohwr.org/projects/cern-kicad/wiki/WorkPackages
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 85

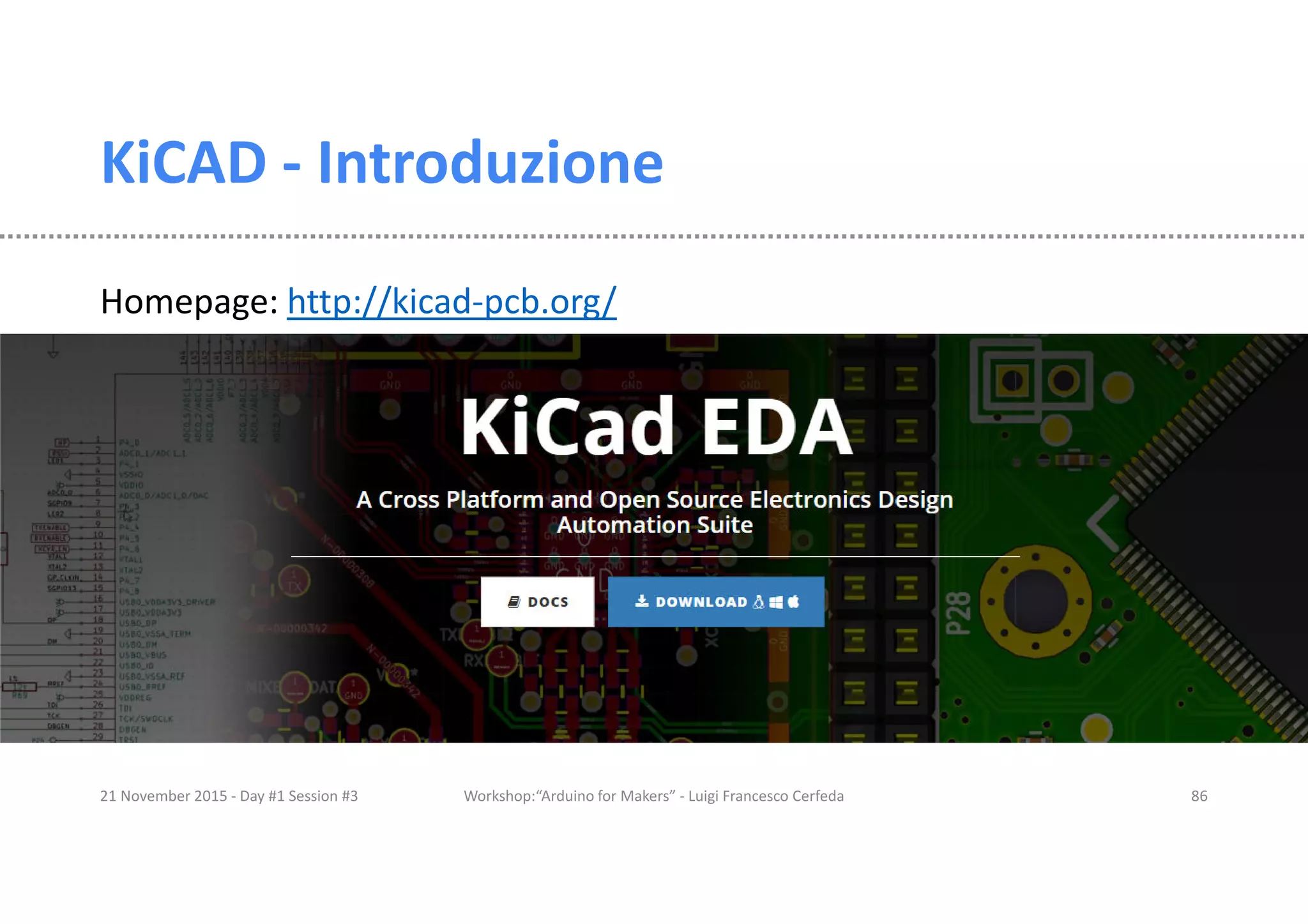

86. KiCAD - Introduzione
Homepage: http://kicad-pcb.org/
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 86

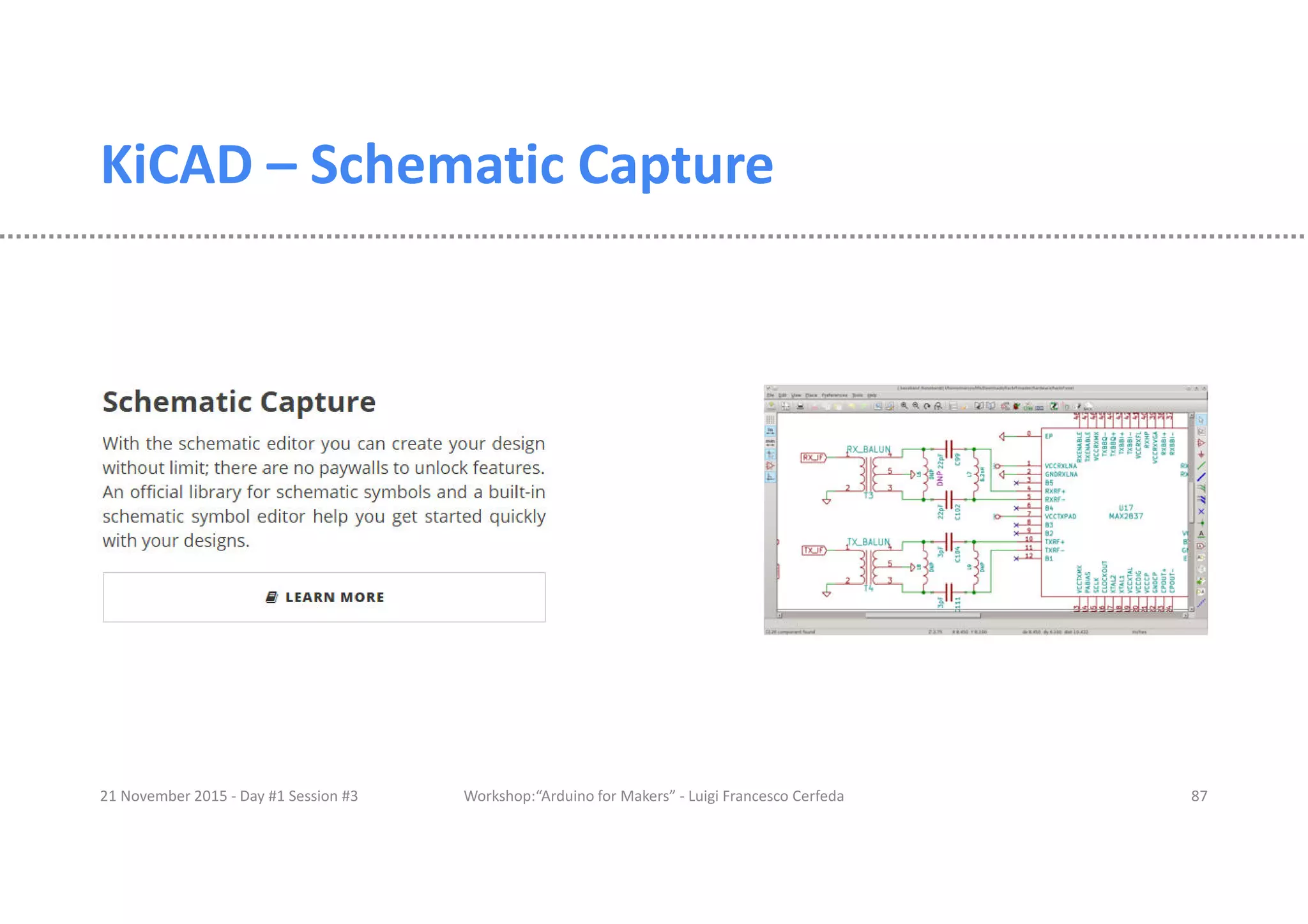

87. KiCAD – Schematic Capture
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 87

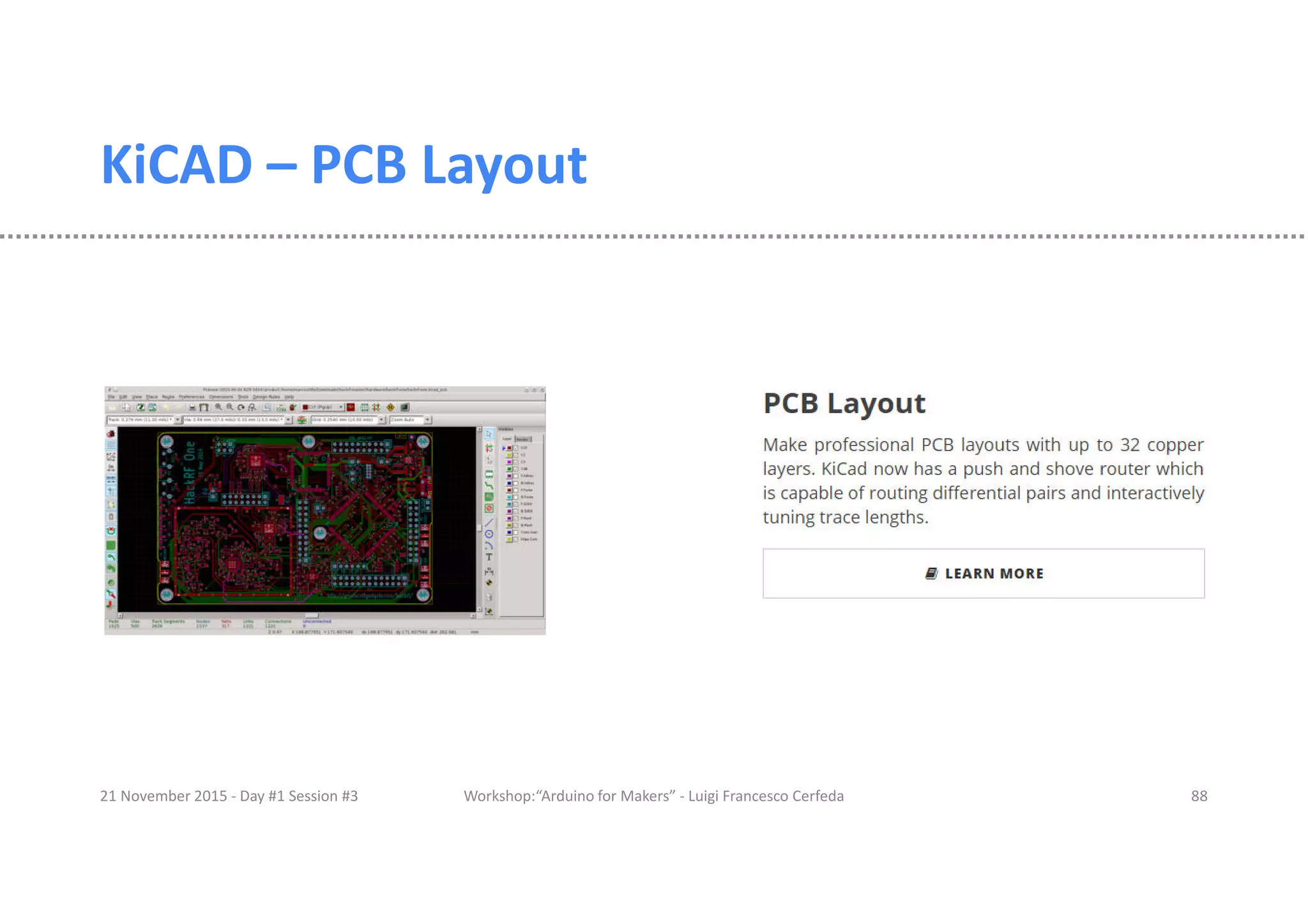

88. KiCAD – PCB Layout
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 88

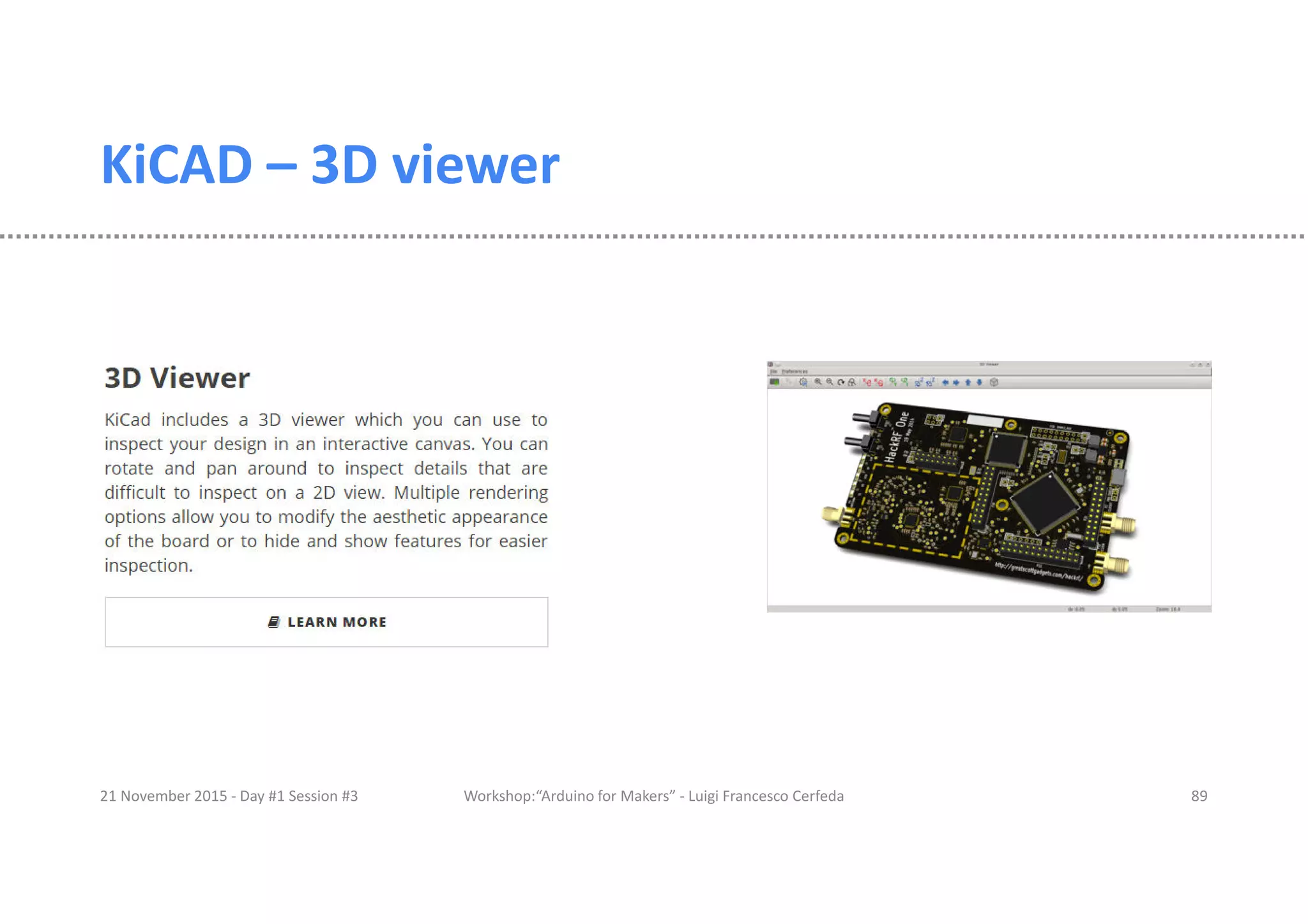

89. KiCAD – 3D viewer
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 89

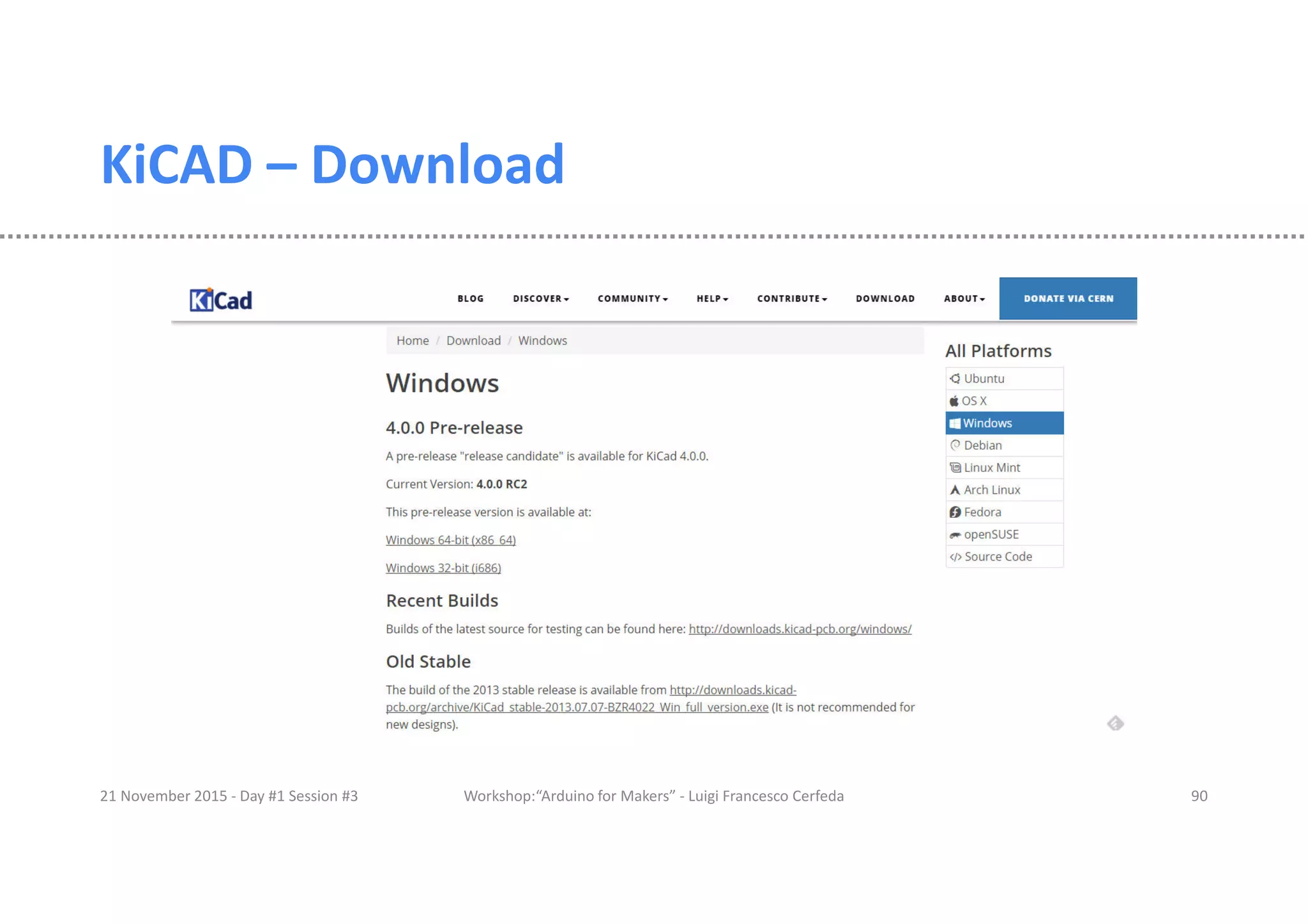

90. KiCAD – Download
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 90

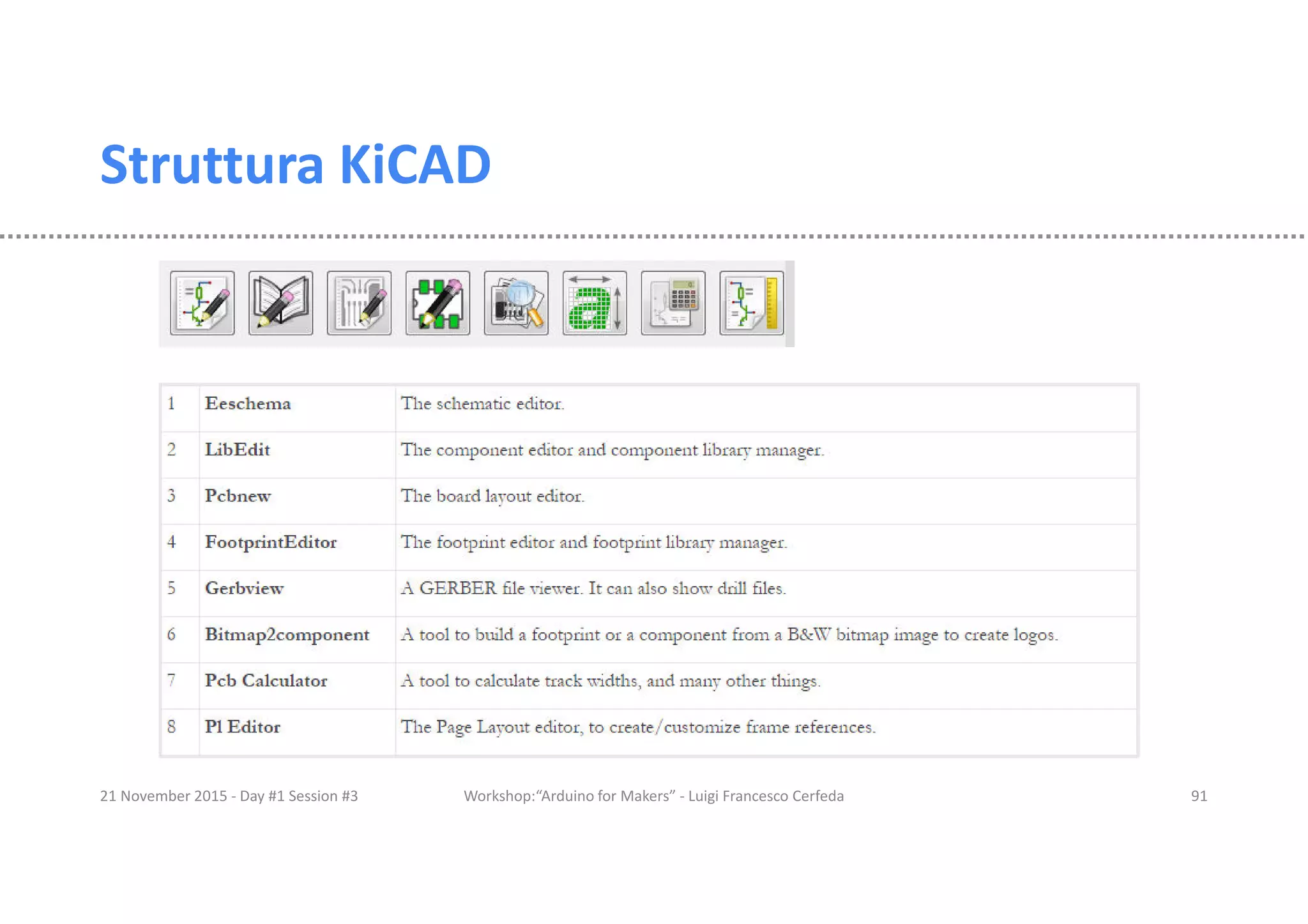

91. Struttura KiCAD
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 91

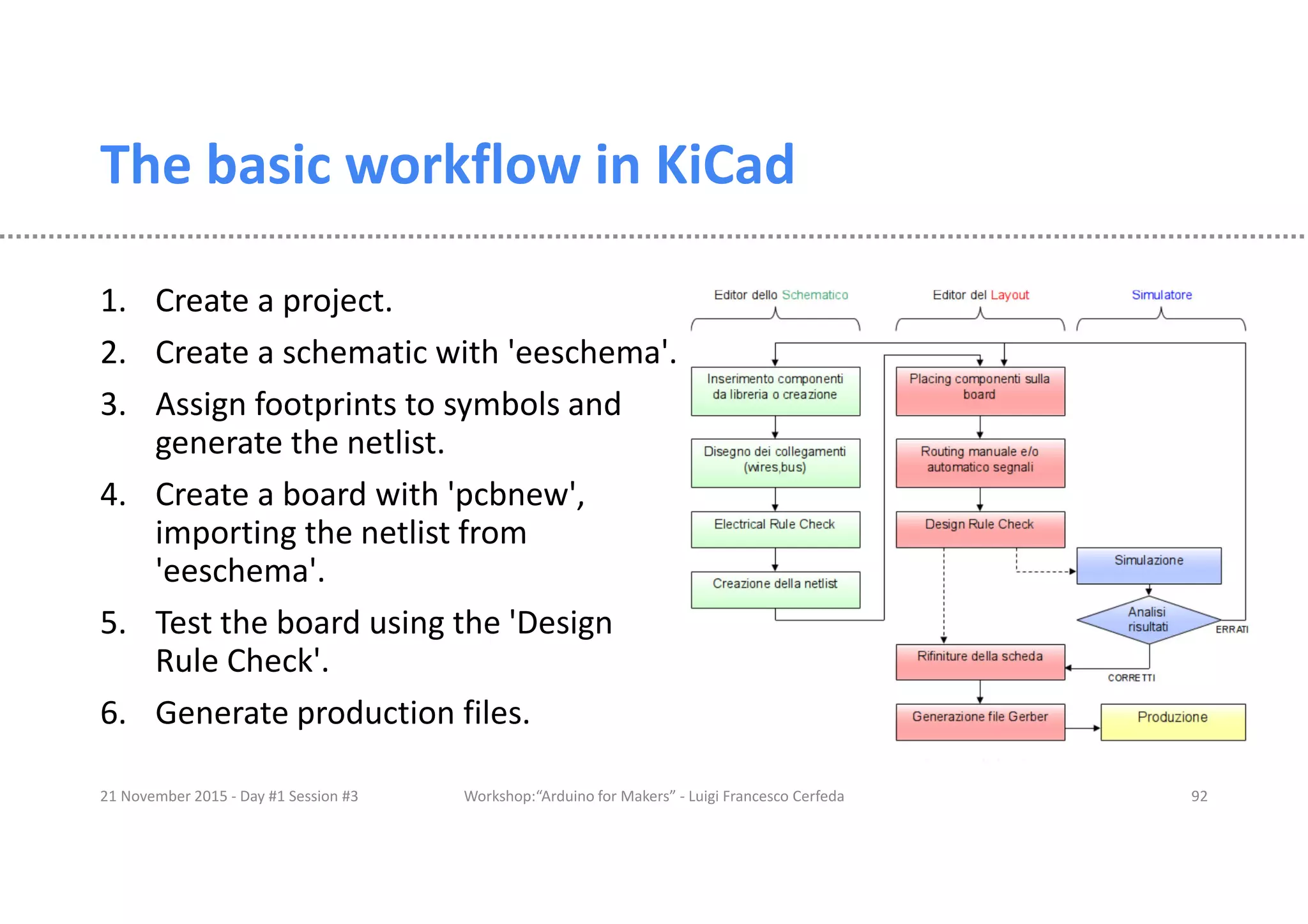

92. The basic workflow in KiCad
1. Create a project.
2. Create a schematic with 'eeschema'.
3. Assign footprints to symbols and
generate the netlist.
4. Create a board with 'pcbnew',
importing the netlist from
'eeschema'.
5. Test the board using the 'Design
Rule Check'.
6. Generate production files.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 92

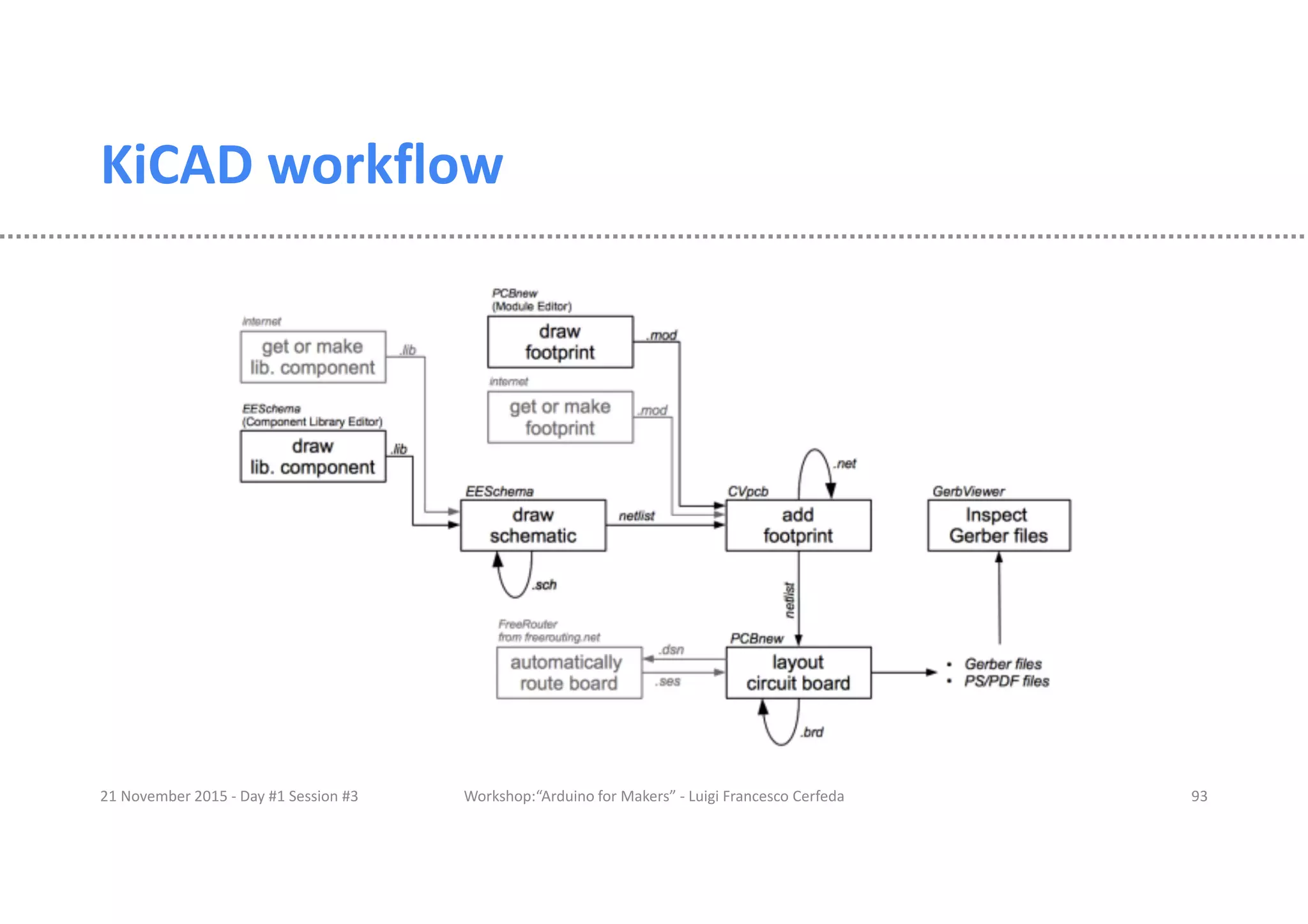

93. KiCAD workflow
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 93

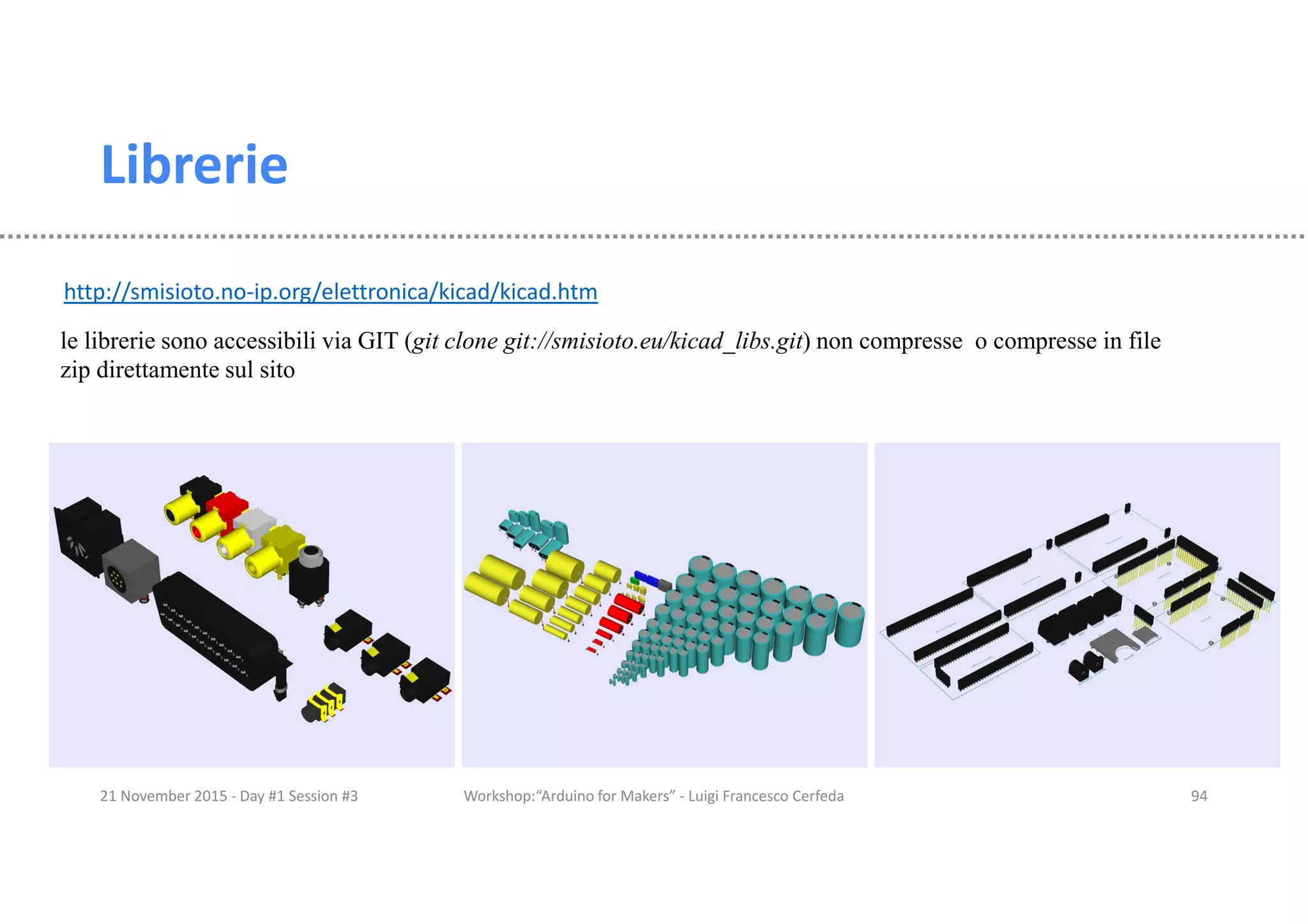

94. Librerie
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 94
http://smisioto.no-ip.org/elettronica/kicad/kicad.htm
le librerie sono accessibili via GIT (git clone git://smisioto.eu/kicad_libs.git) non compresse o compresse in file
zip direttamente sul sito

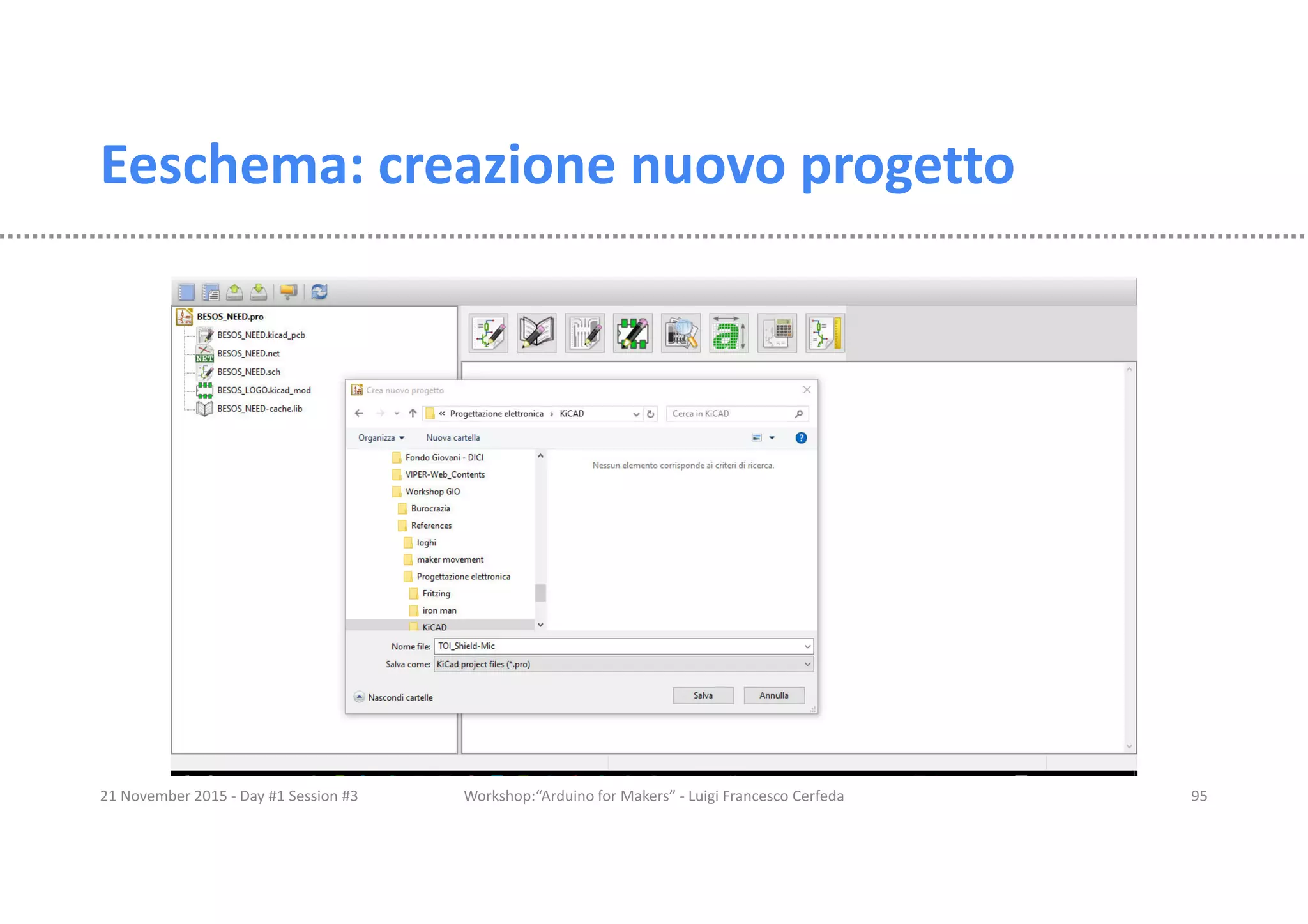

95. Eeschema: creazione nuovo progetto
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 95

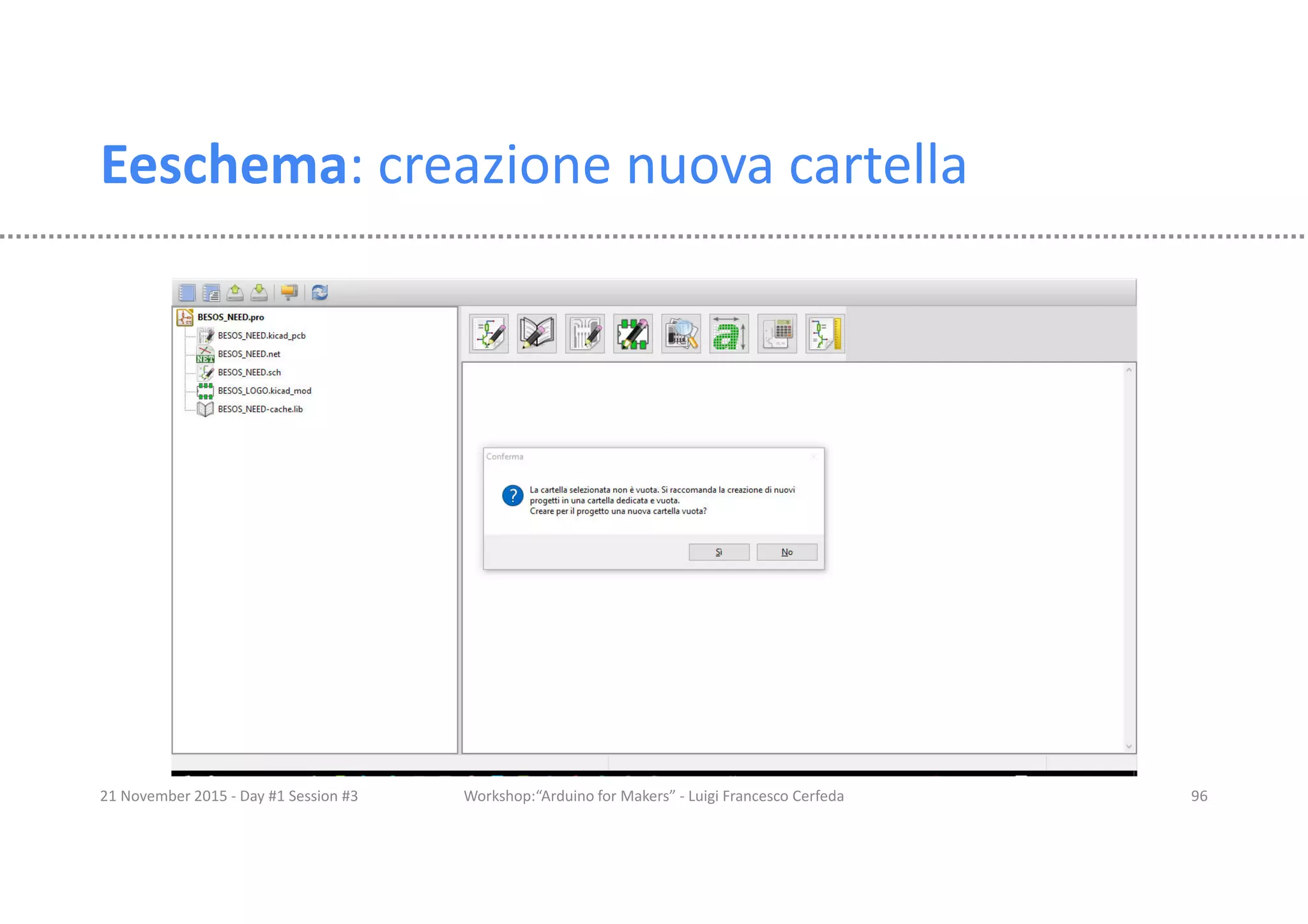

96. Eeschema: creazione nuova cartella
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 96

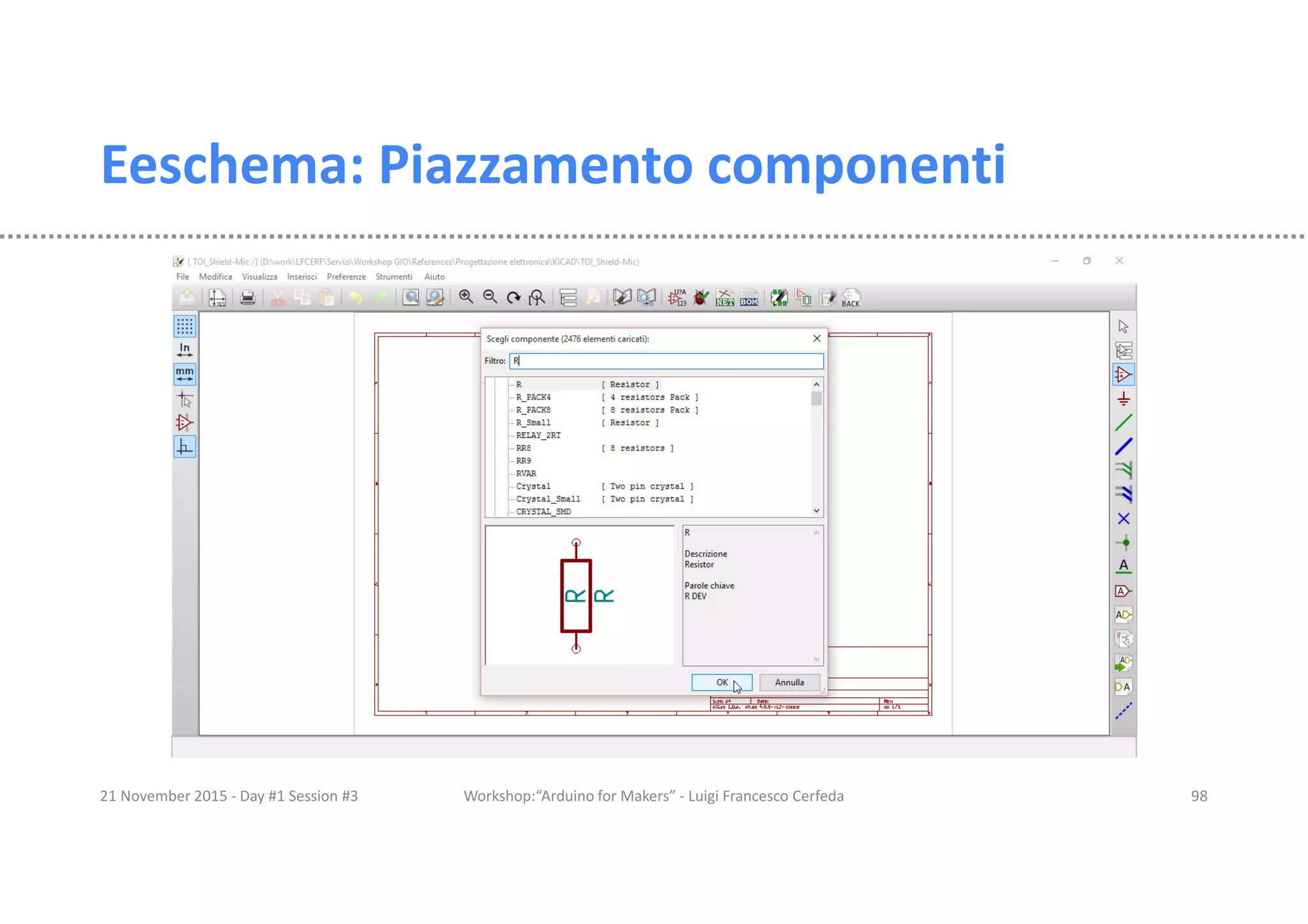

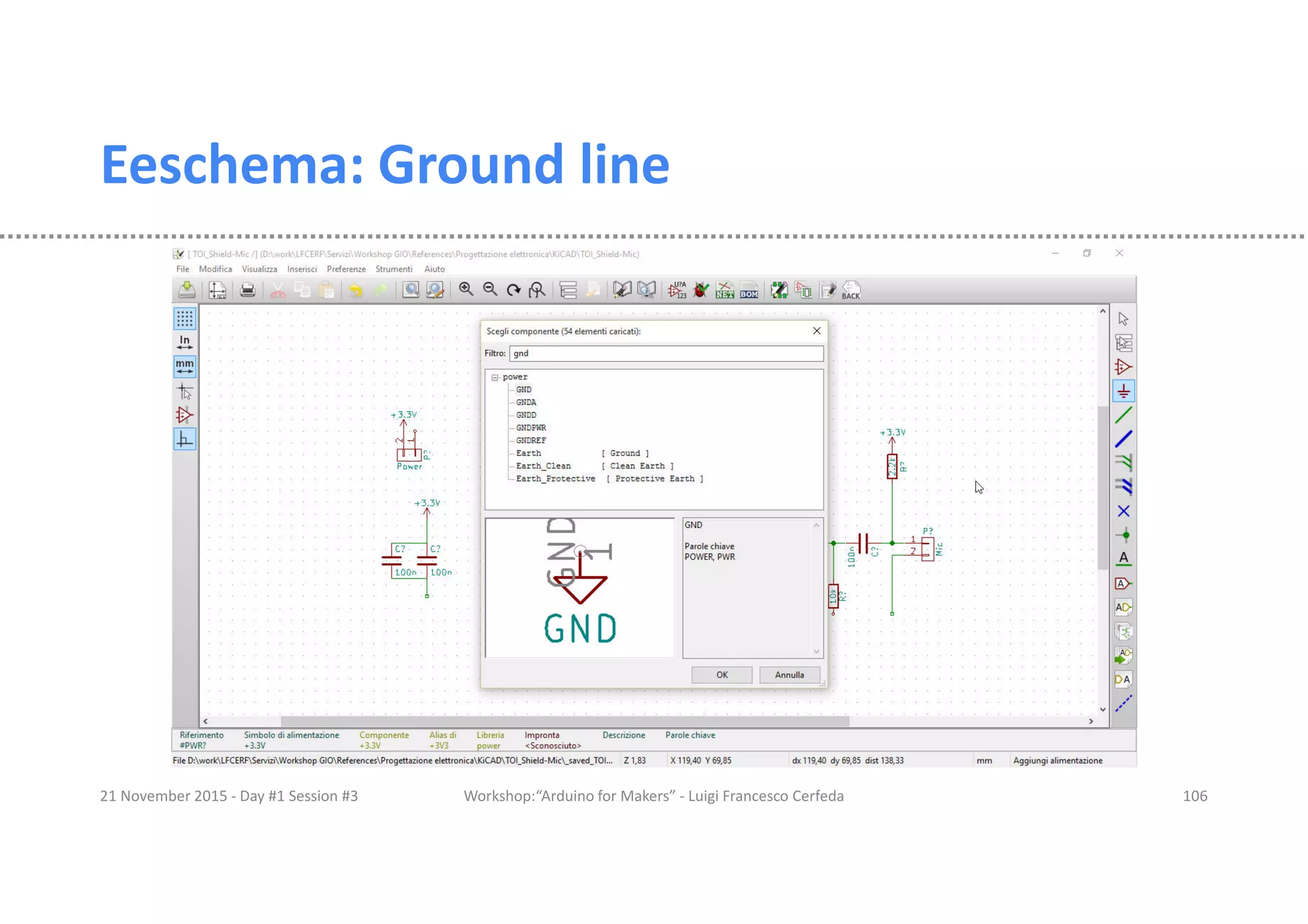

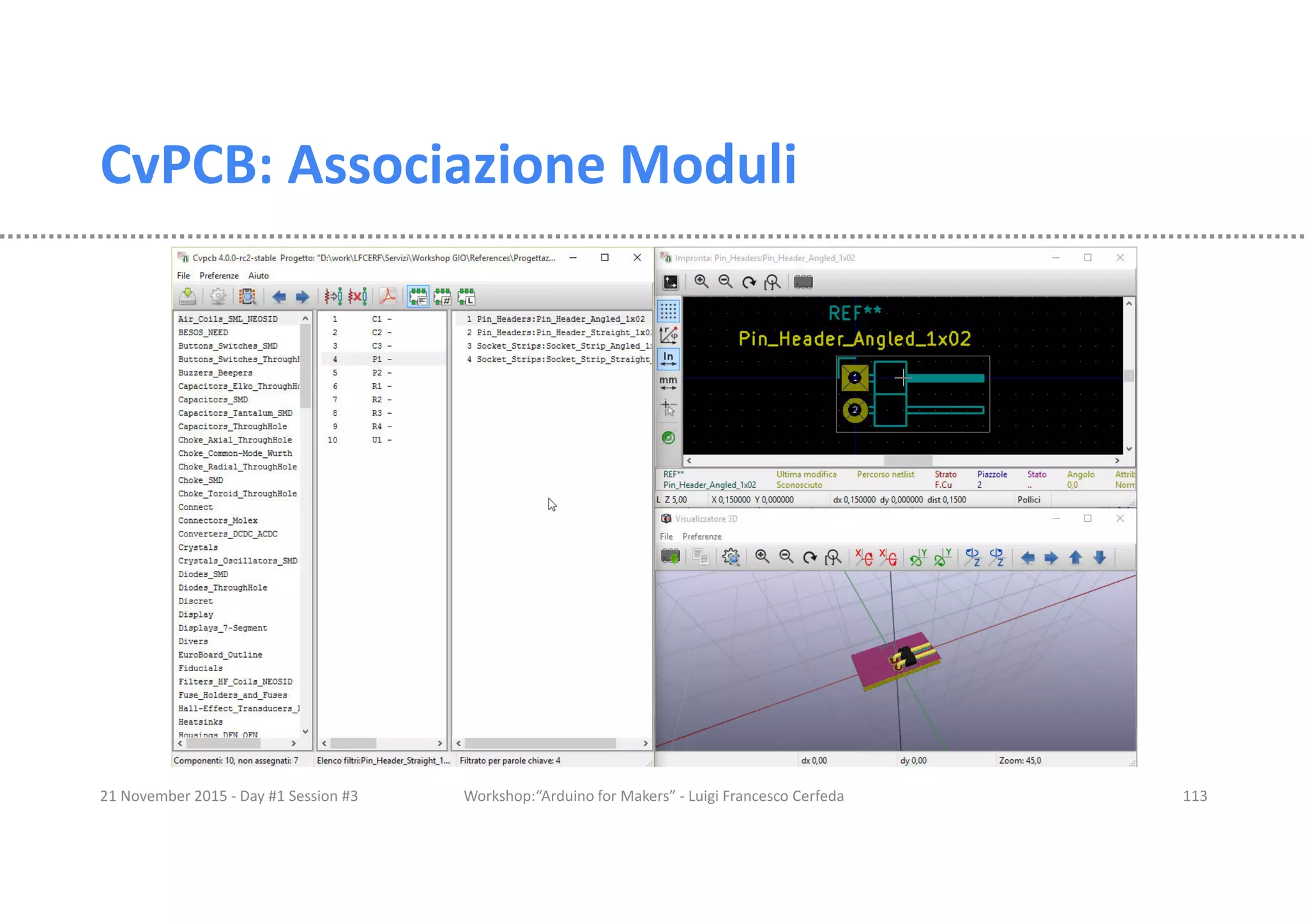

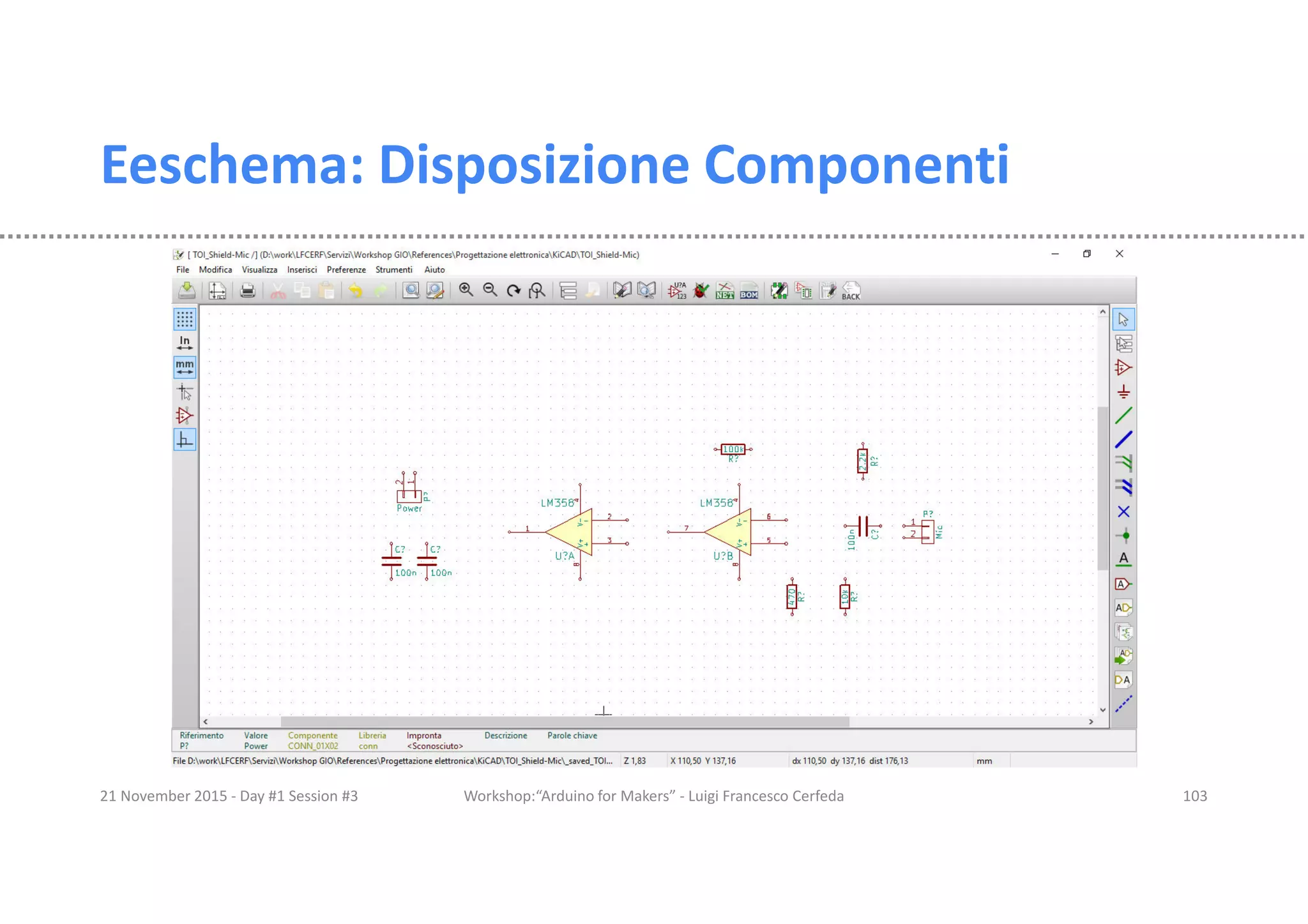

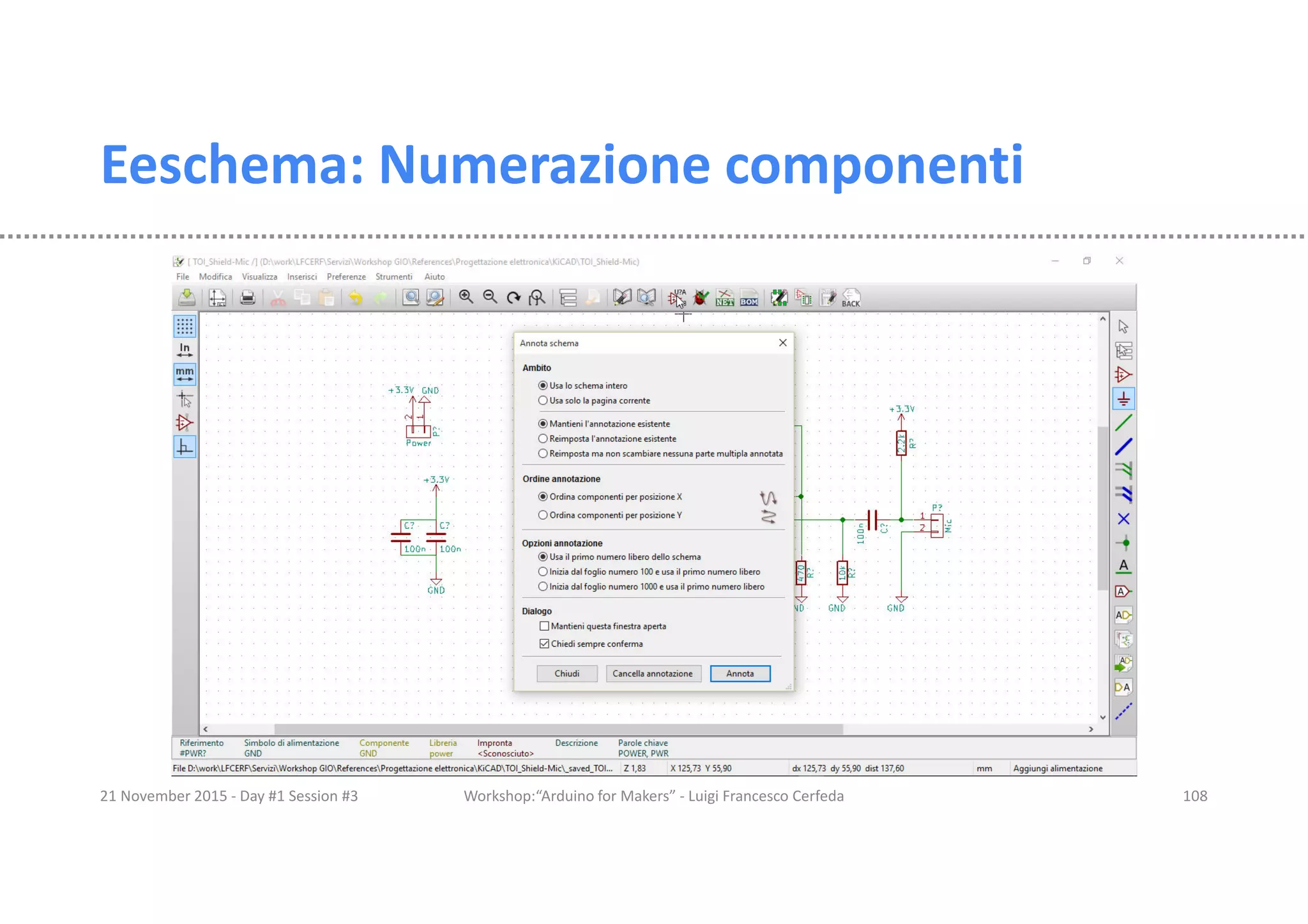

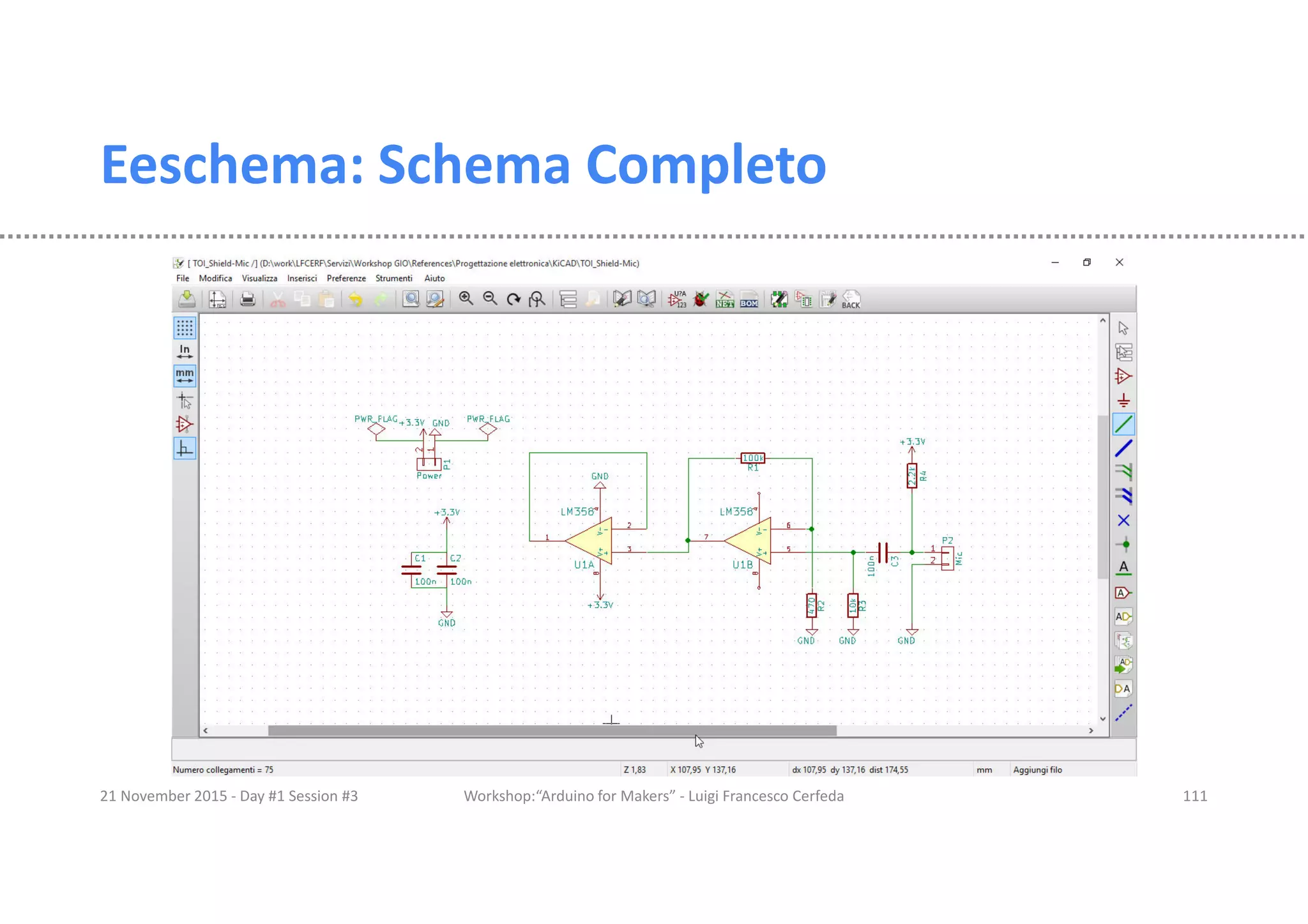

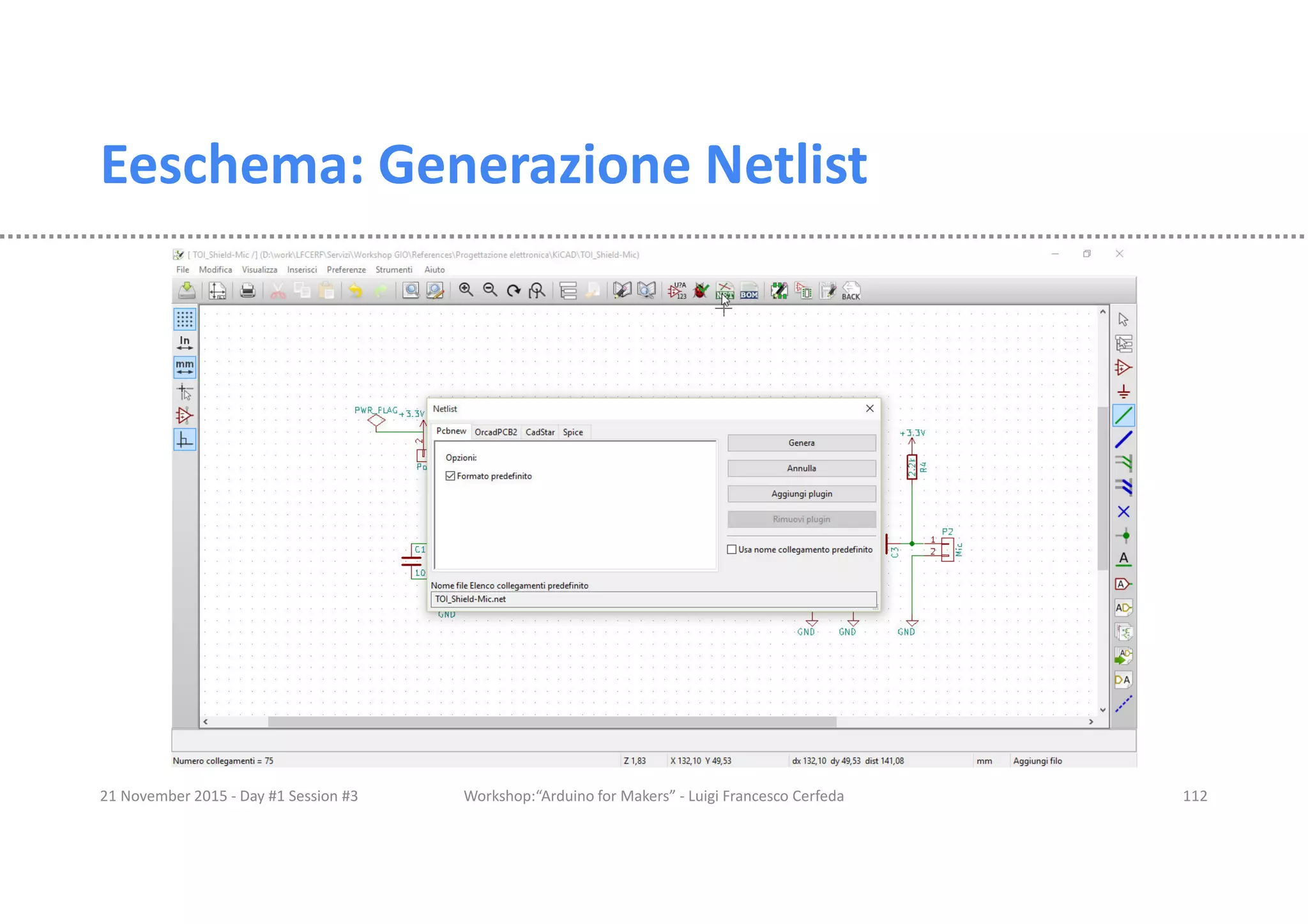

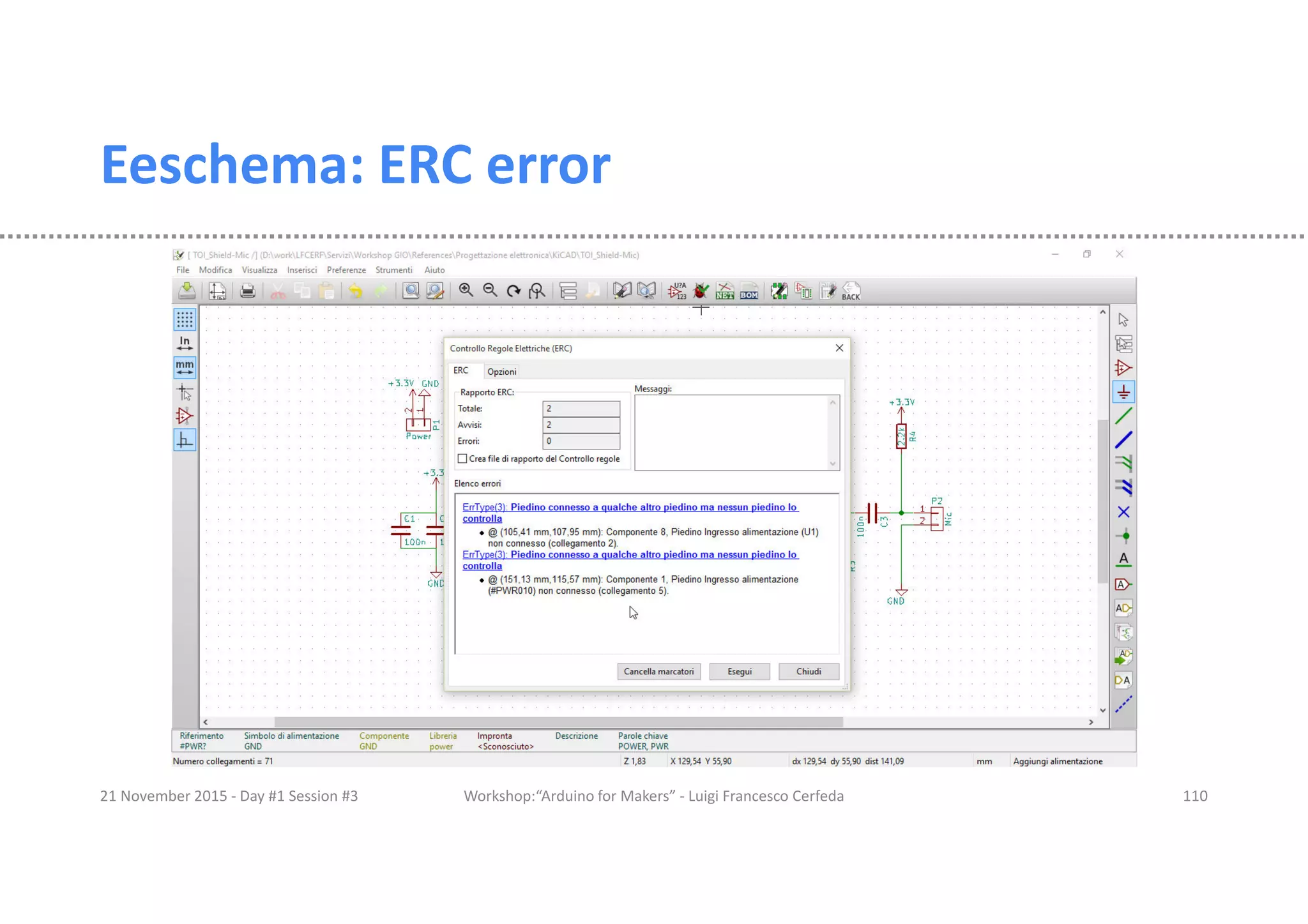

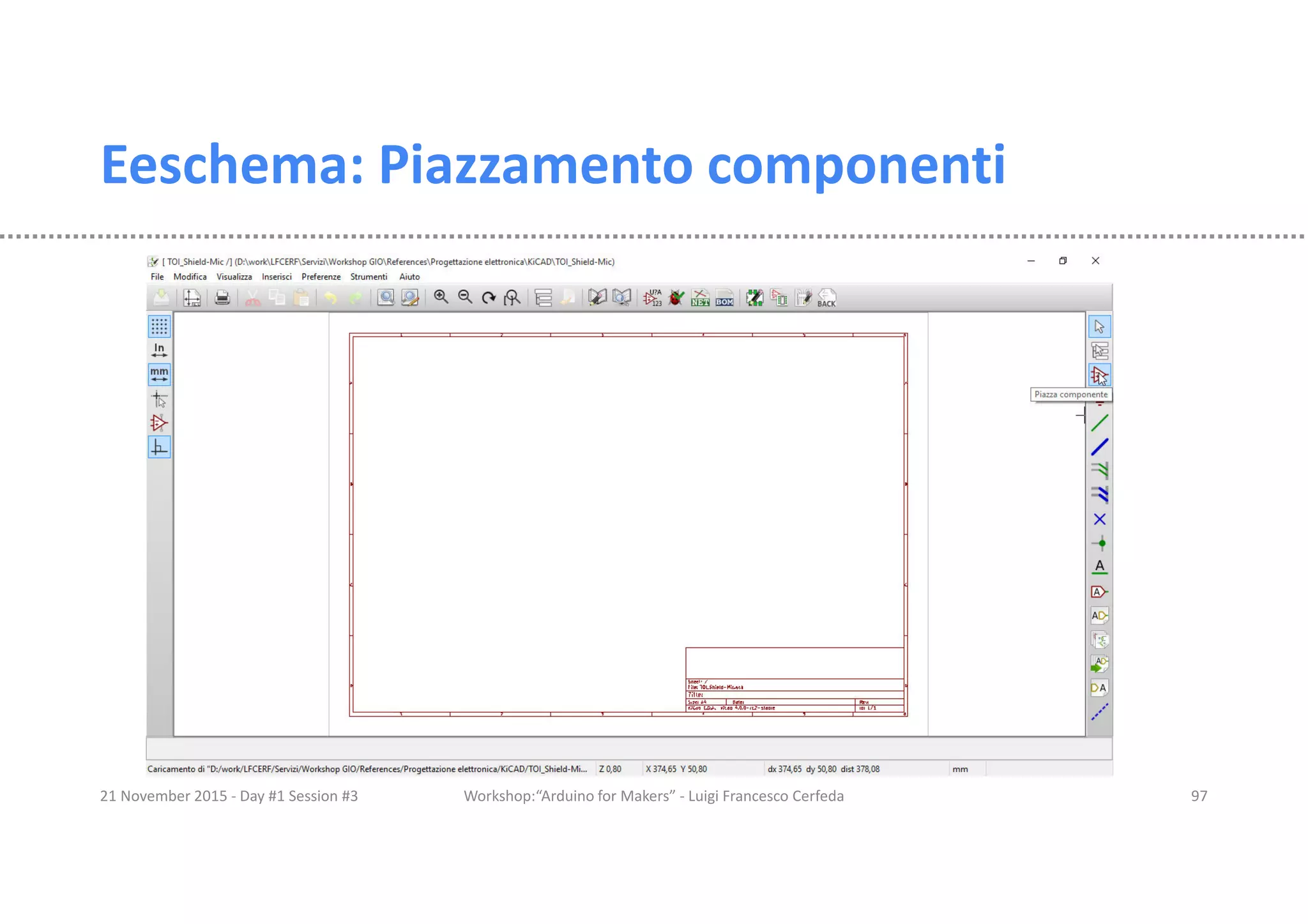

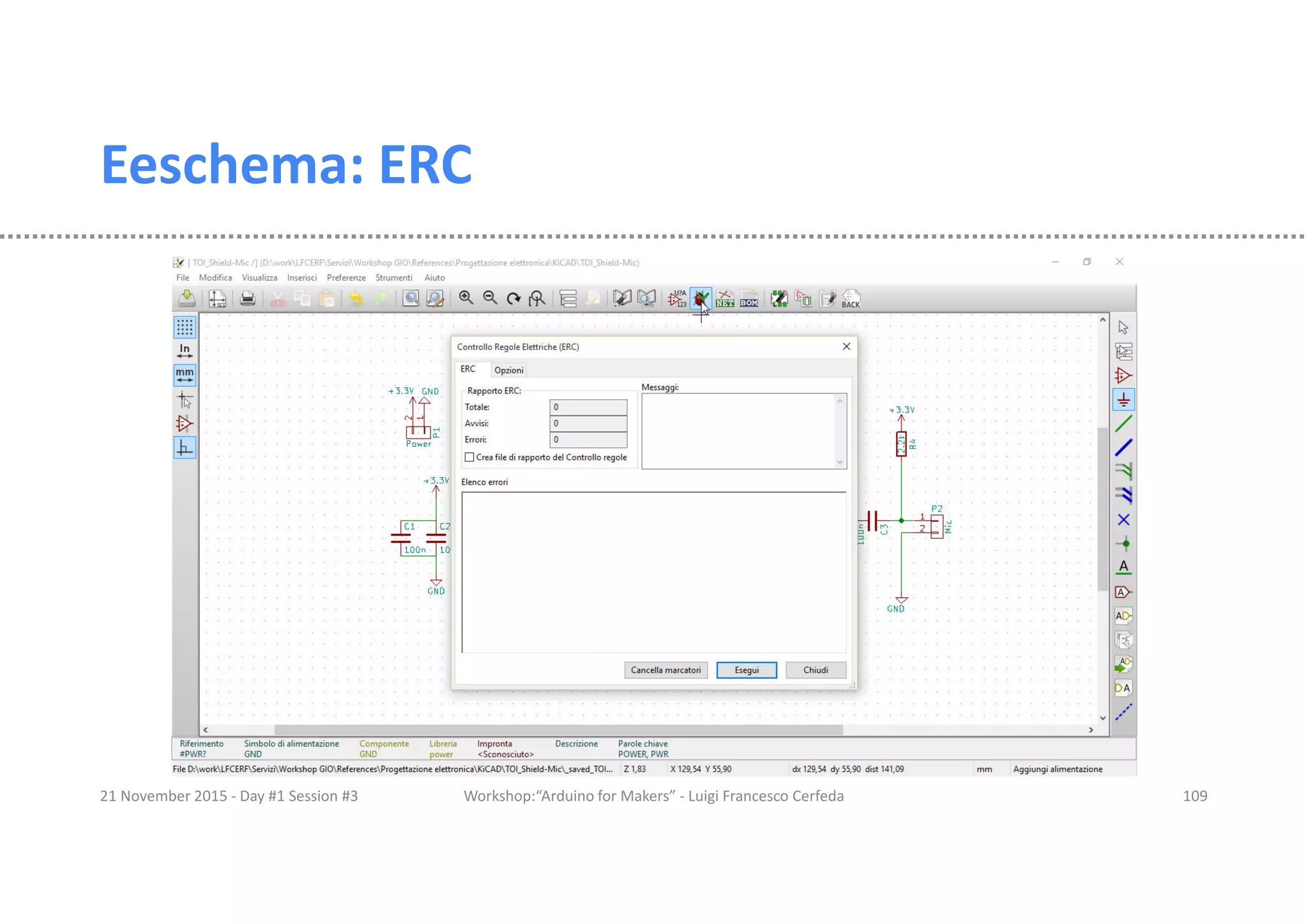

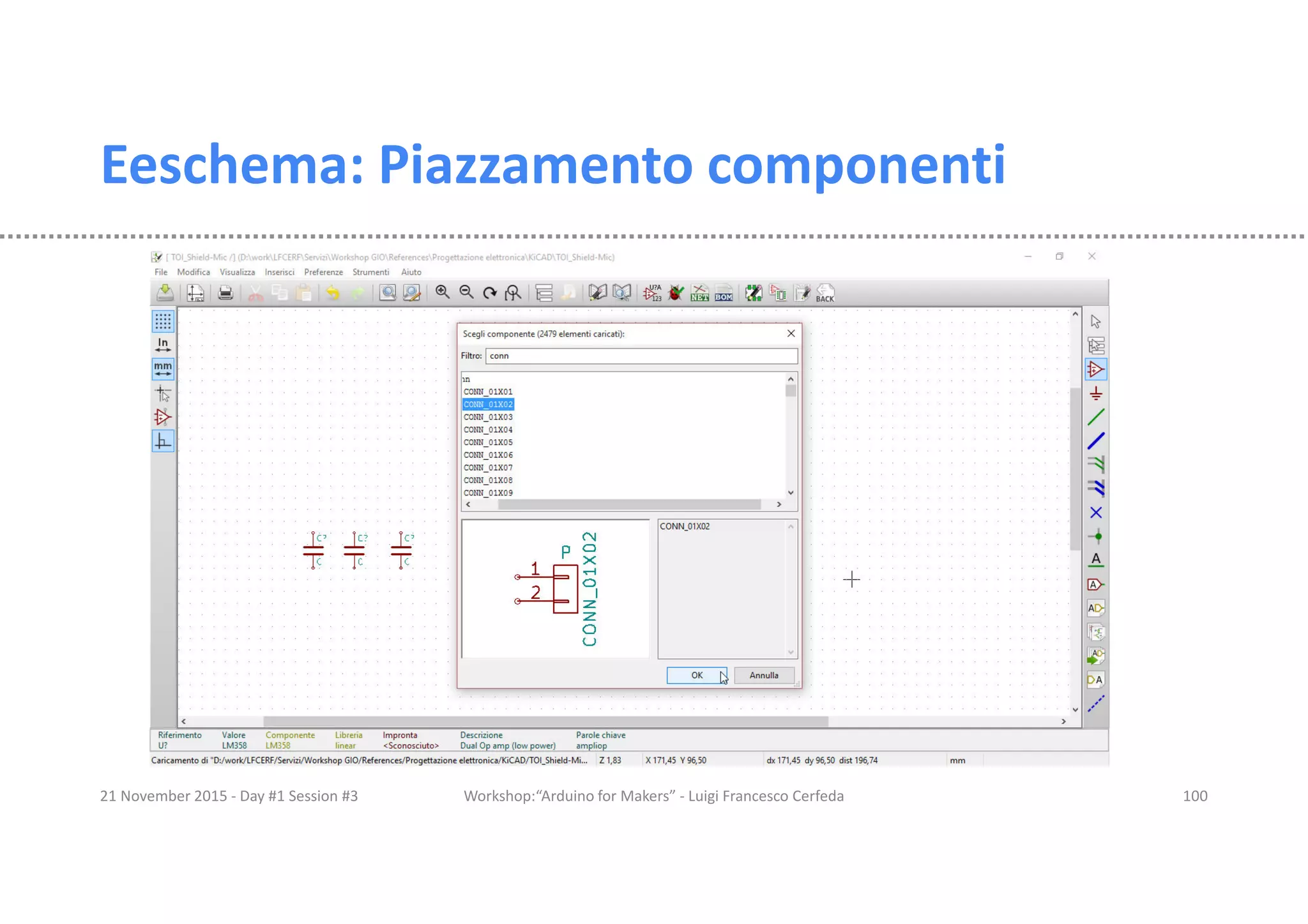

113. CvPCB: Associazione Moduli
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 113

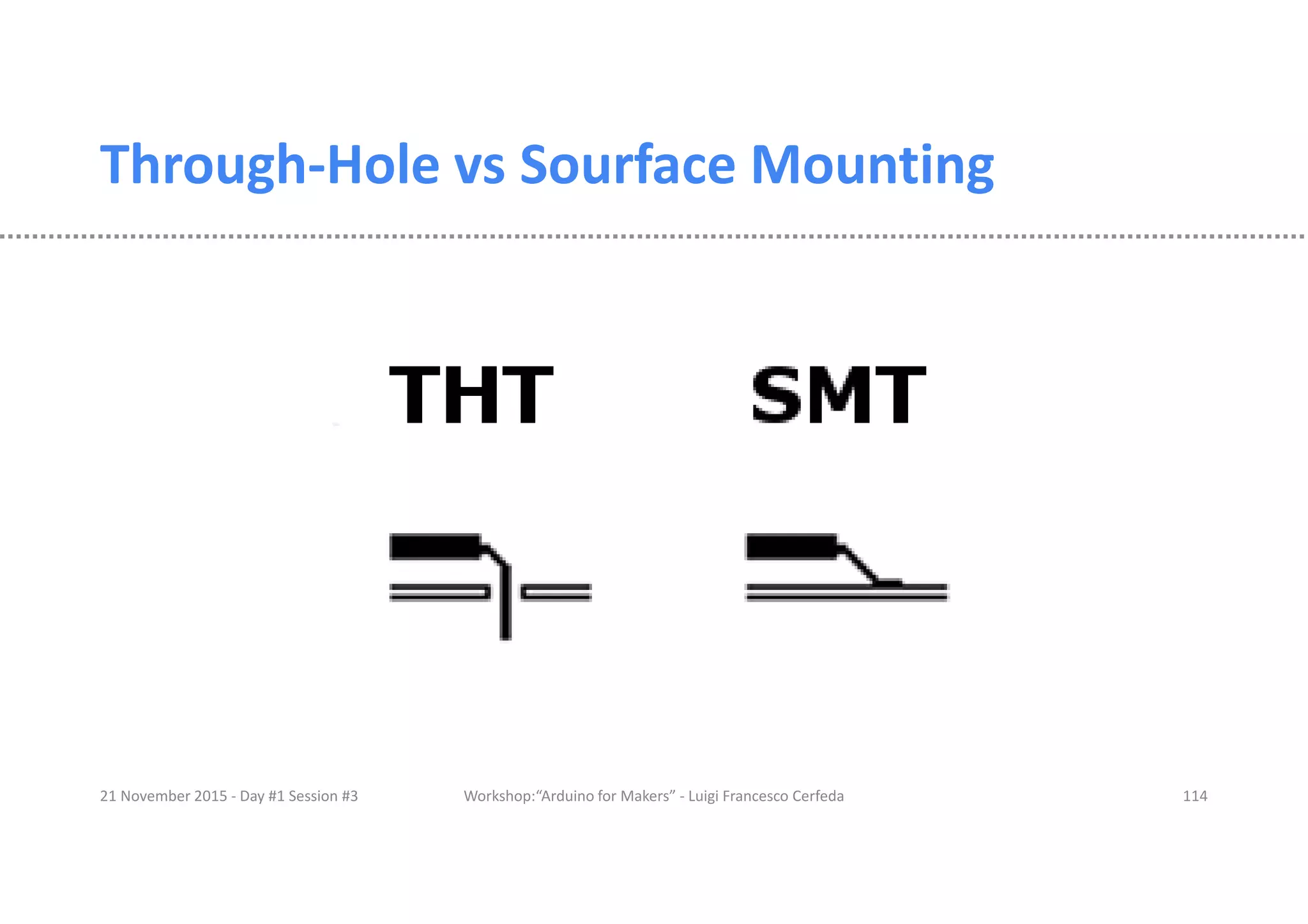

114. Through-Hole vs Sourface Mounting
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 114

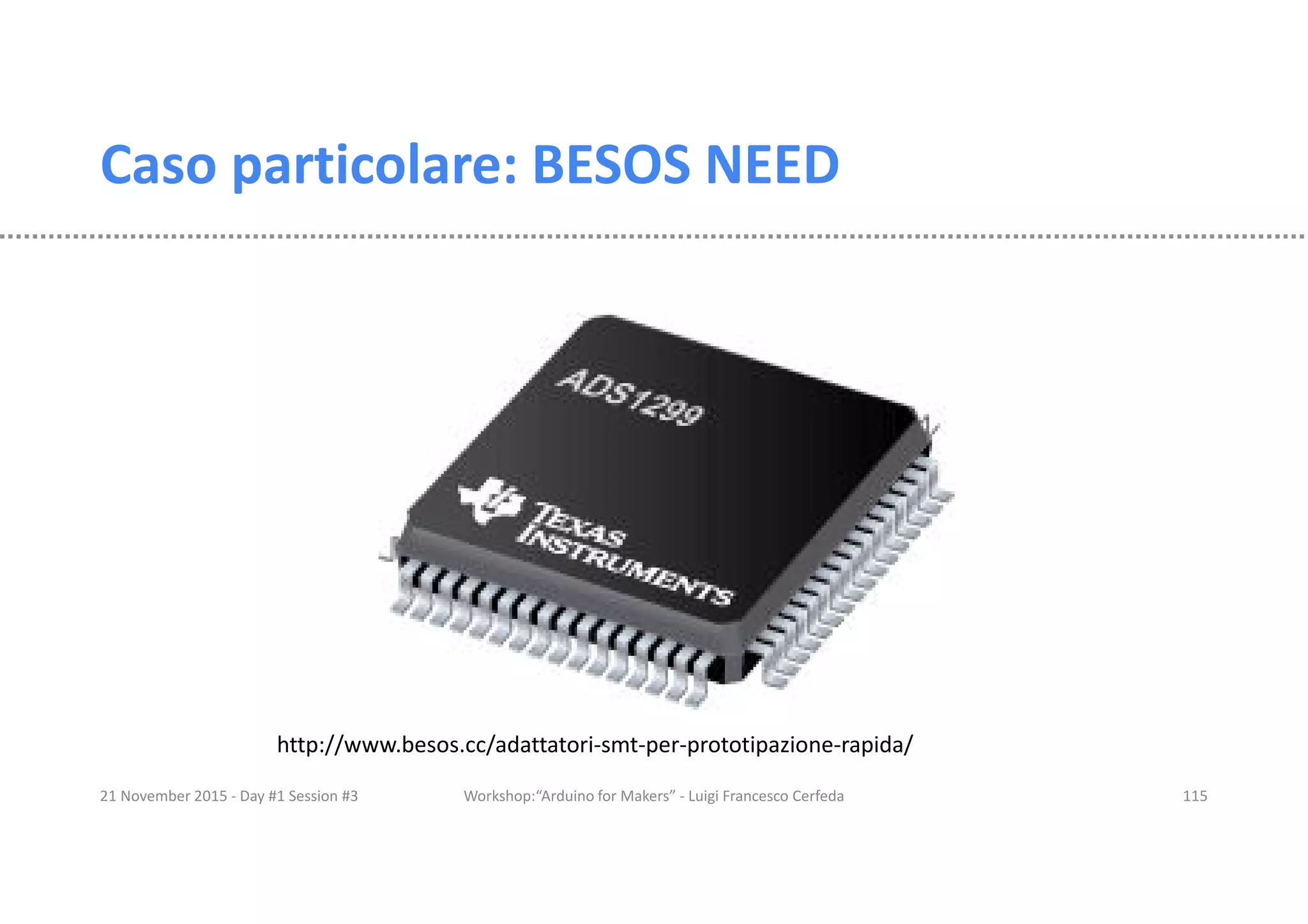

115. Caso particolare: BESOS NEED
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 115
http://www.besos.cc/adattatori-smt-per-prototipazione-rapida/

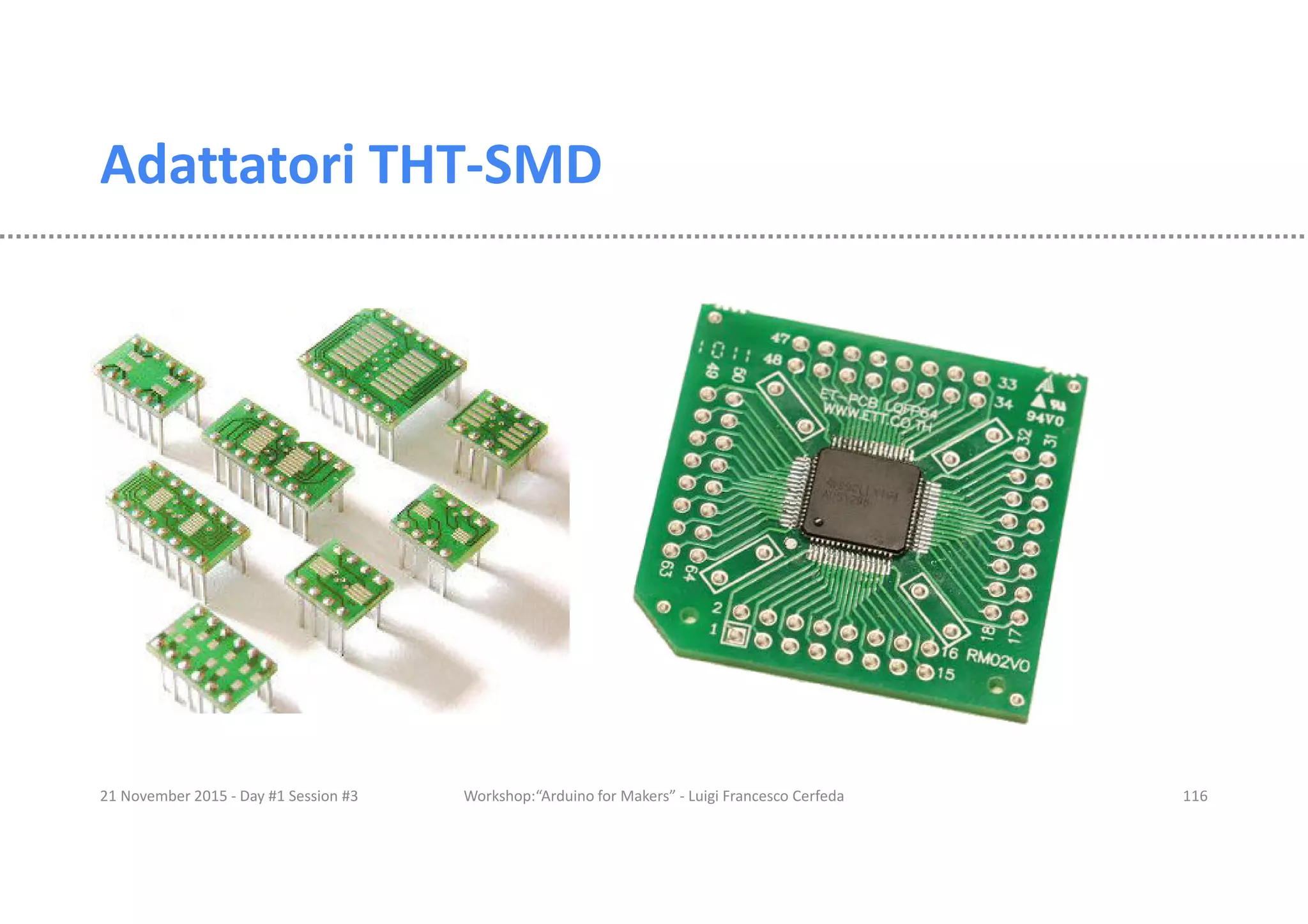

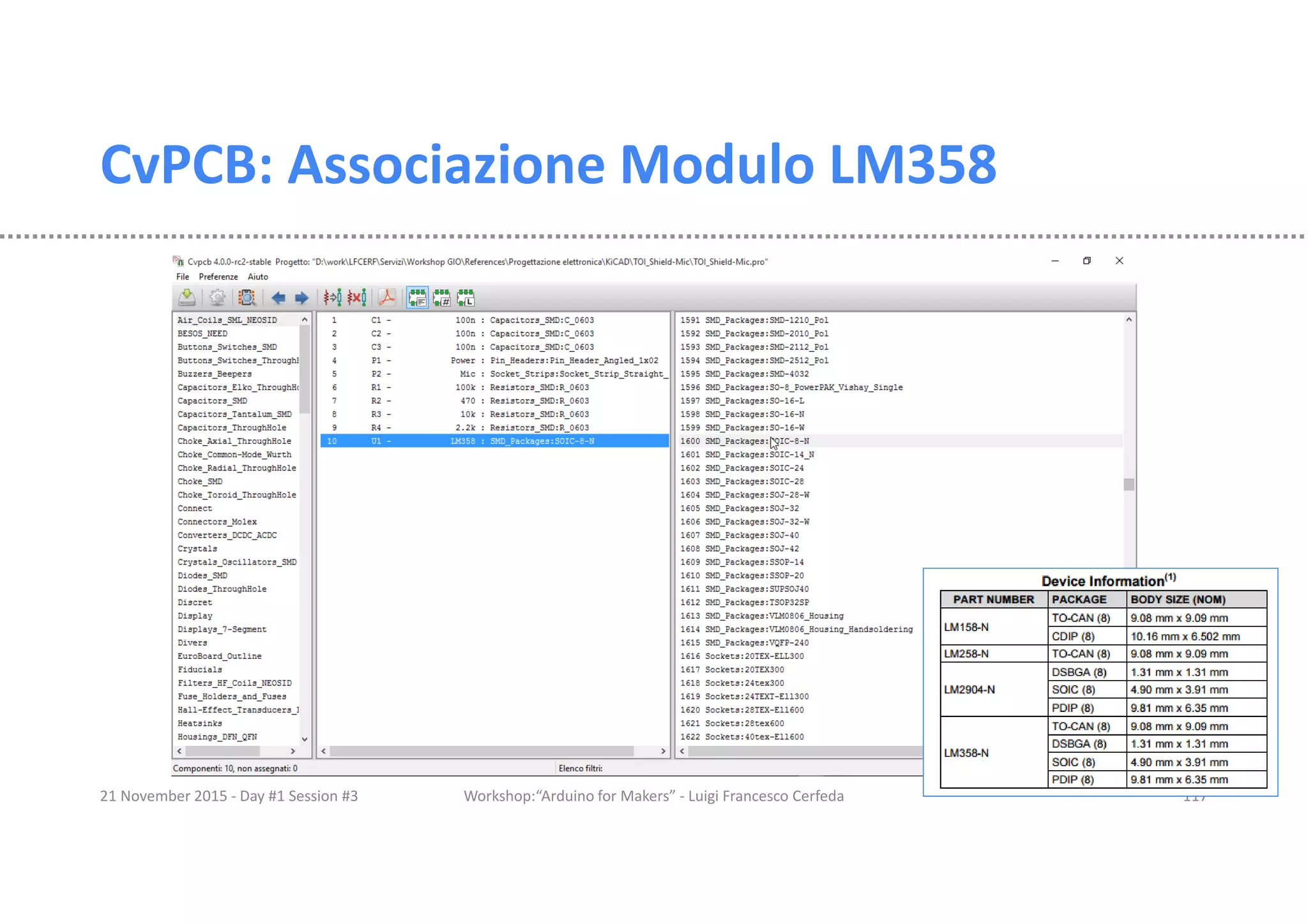

117. CvPCB: Associazione Modulo LM358
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 117

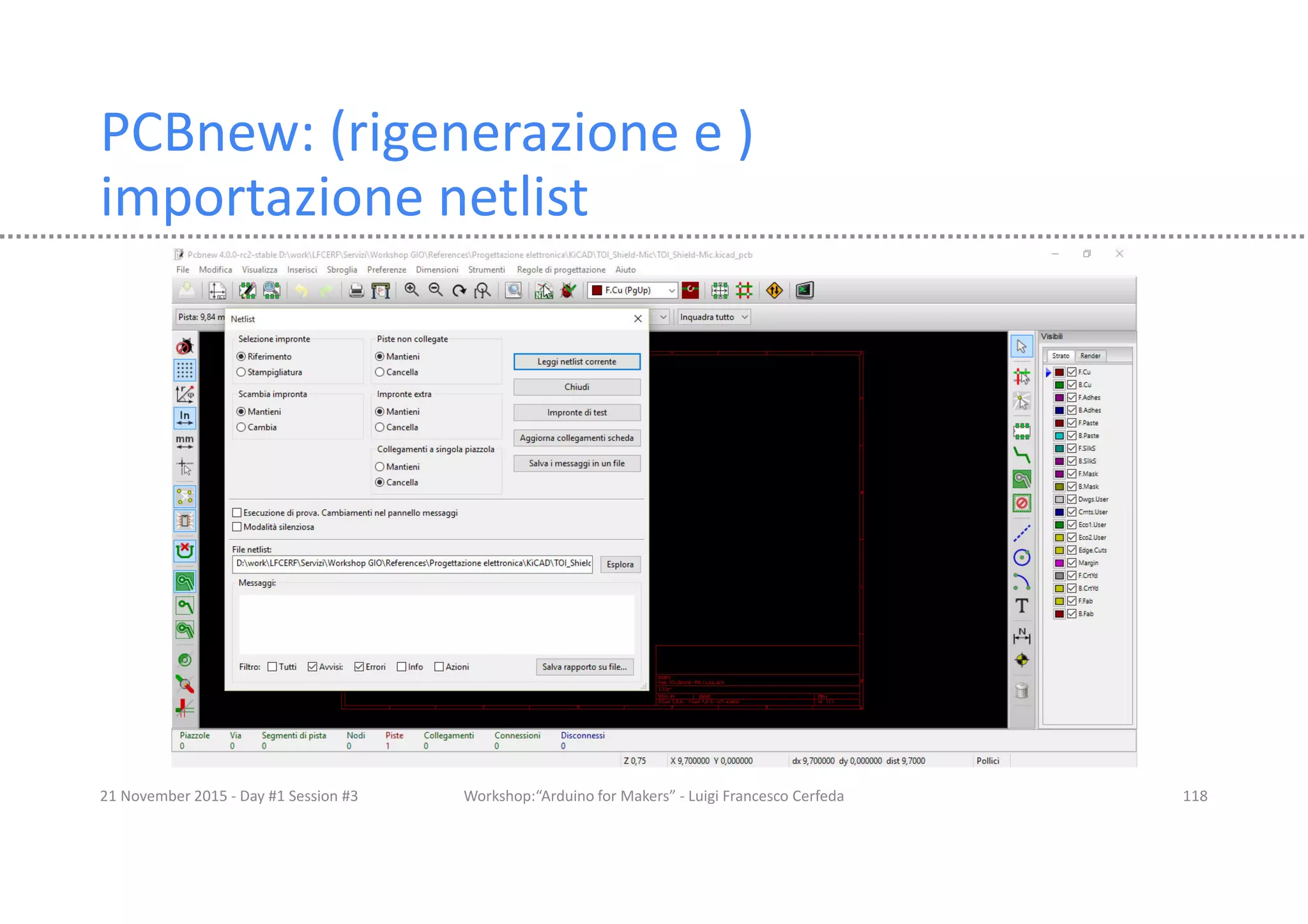

118. PCBnew: (rigenerazione e )
importazione netlist
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 118

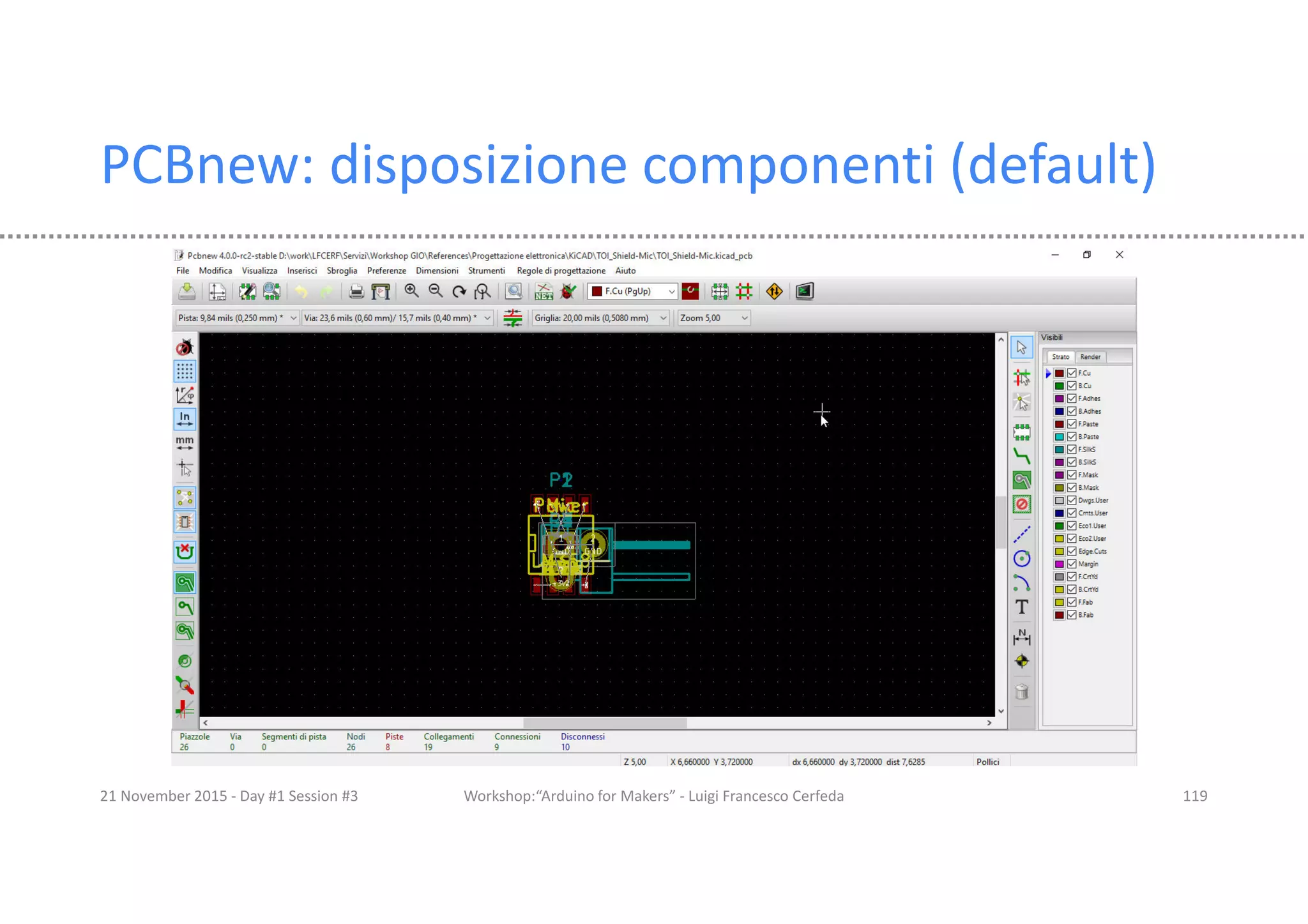

119. PCBnew: disposizione componenti (default)
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 119

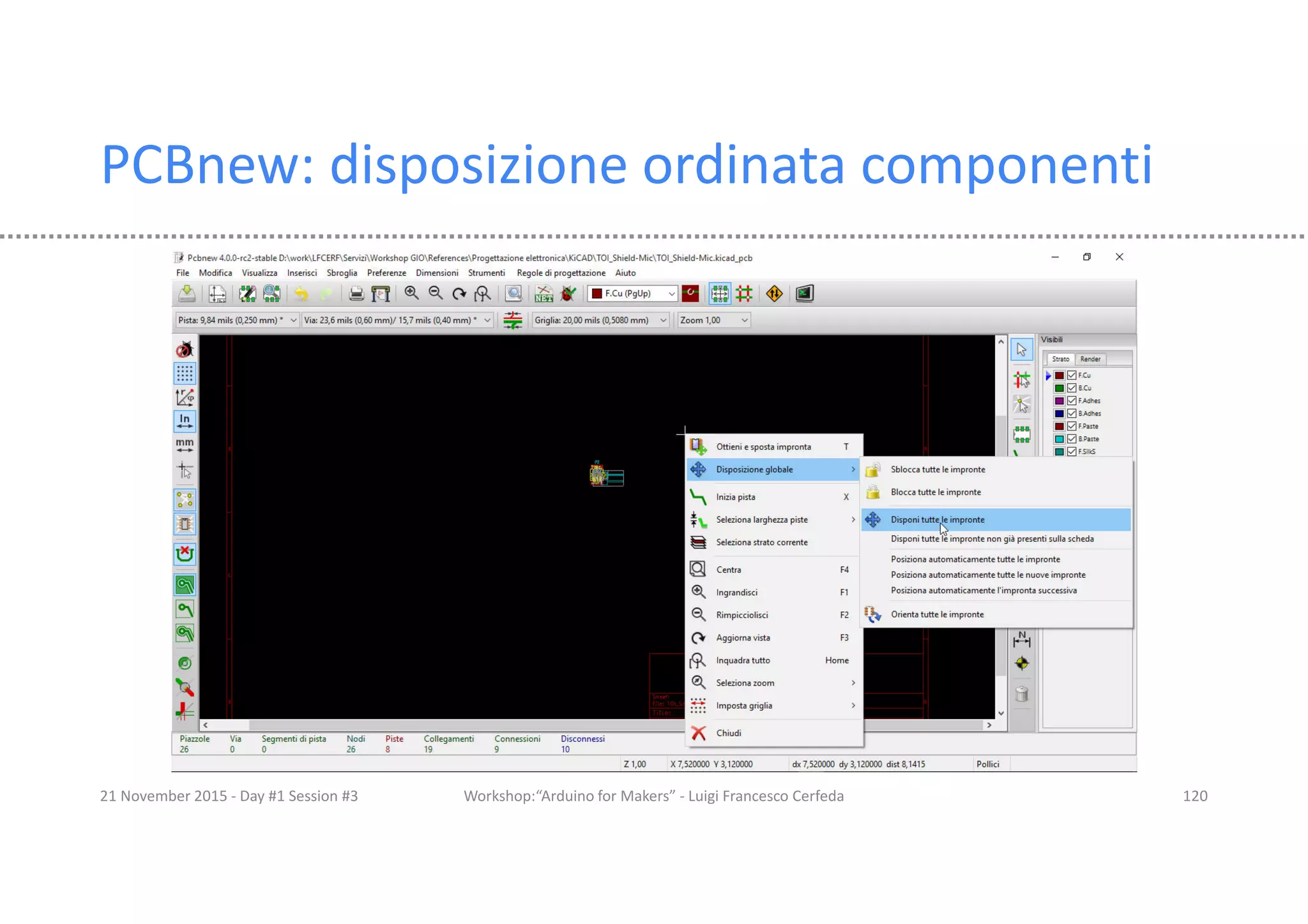

120. PCBnew: disposizione ordinata componenti
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 120

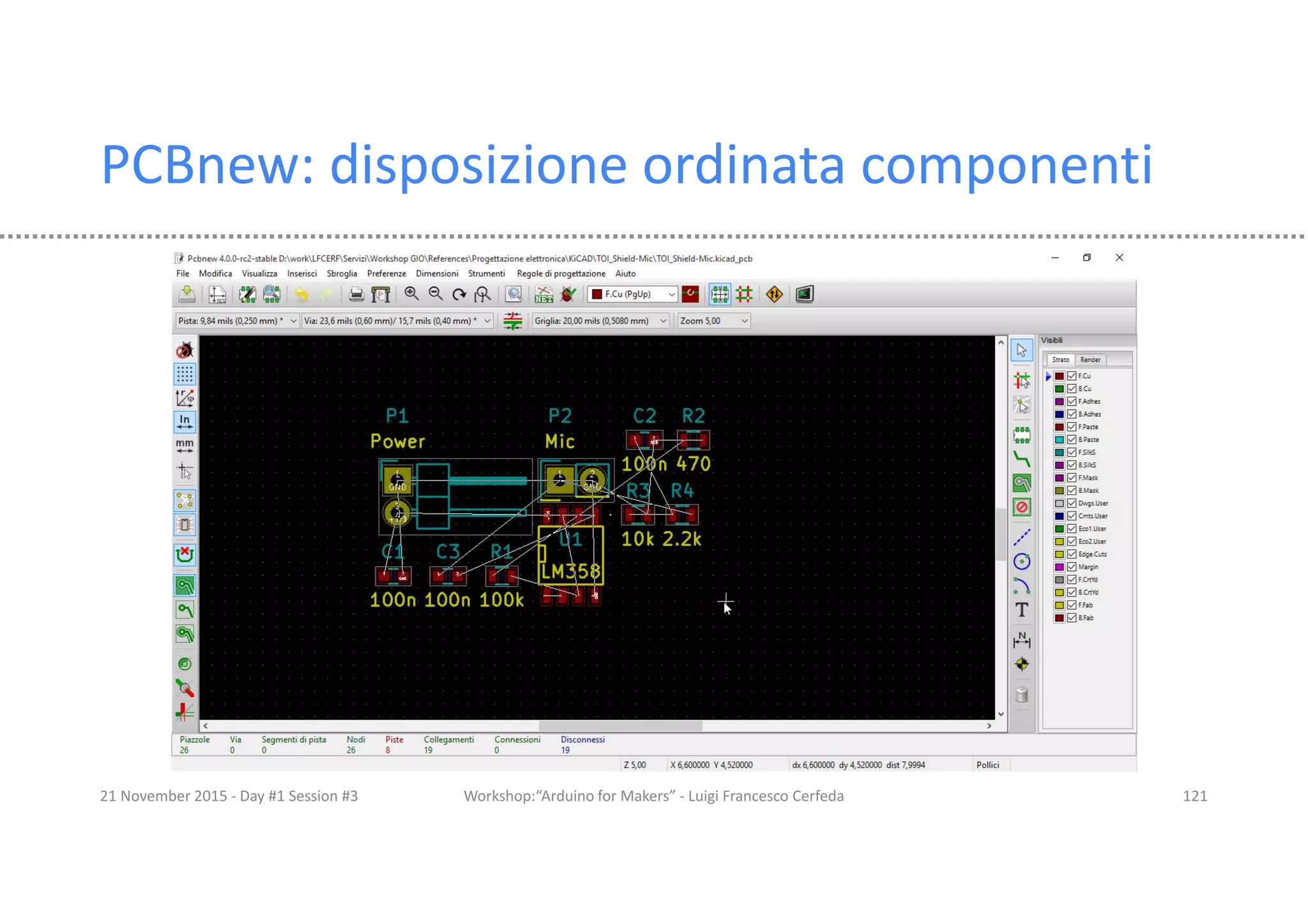

121. PCBnew: disposizione ordinata componenti
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 121

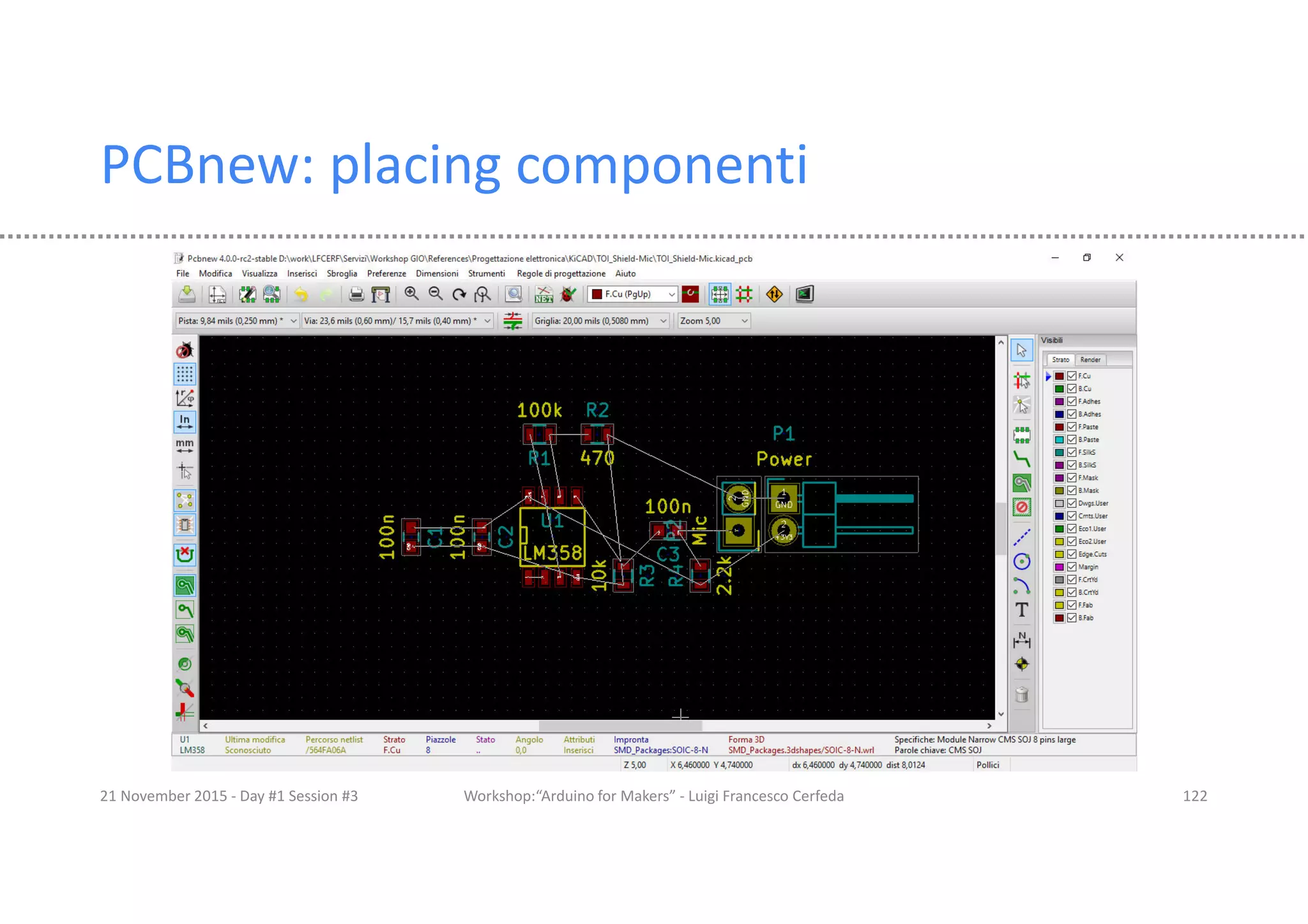

122. PCBnew: placing componenti
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 122

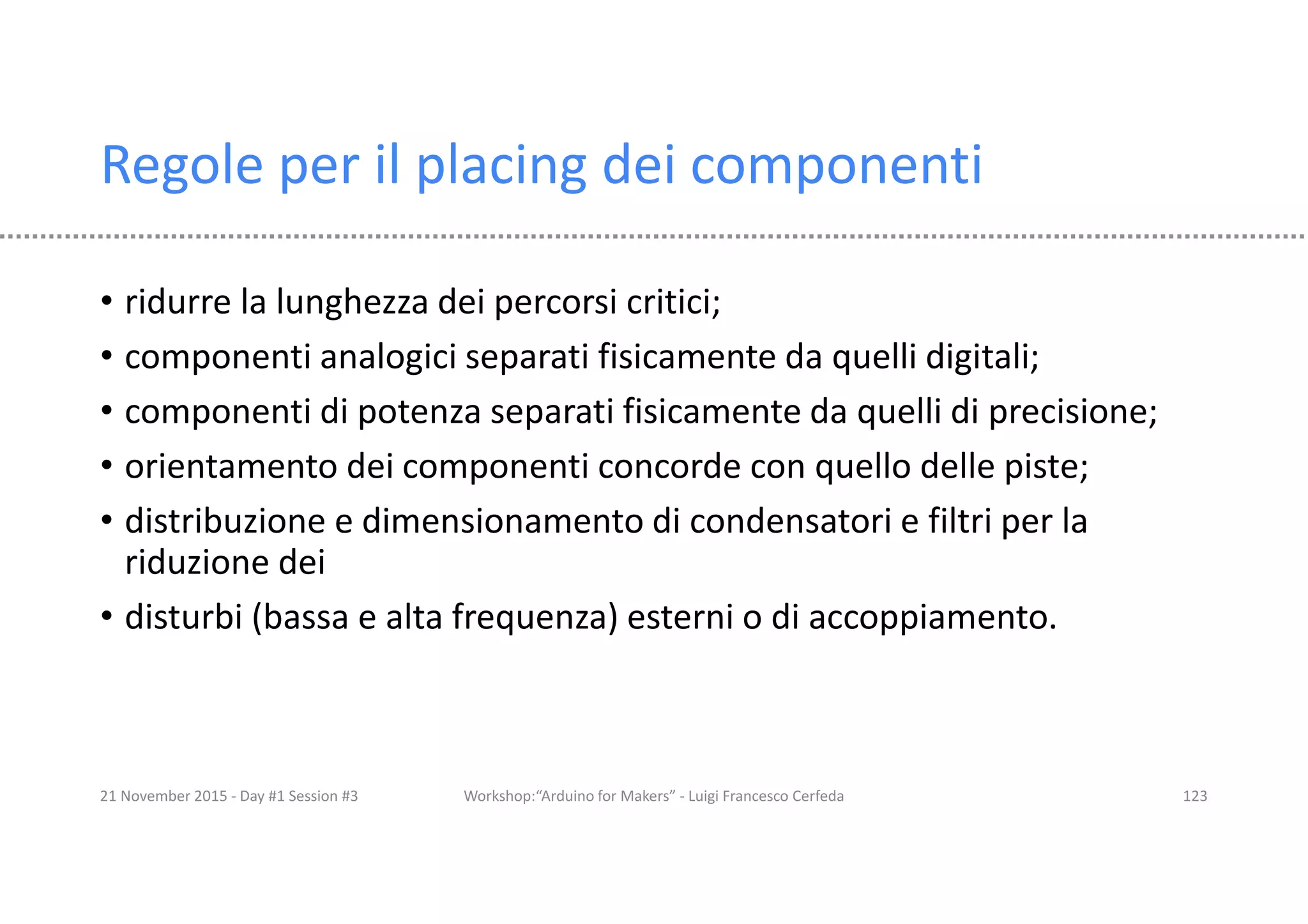

123. Regole per il placing dei componenti
• ridurre la lunghezza dei percorsi critici;
• componenti analogici separati fisicamente da quelli digitali;
• componenti di potenza separati fisicamente da quelli di precisione;
• orientamento dei componenti concorde con quello delle piste;
• distribuzione e dimensionamento di condensatori e filtri per la
riduzione dei
• disturbi (bassa e alta frequenza) esterni o di accoppiamento.
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 123

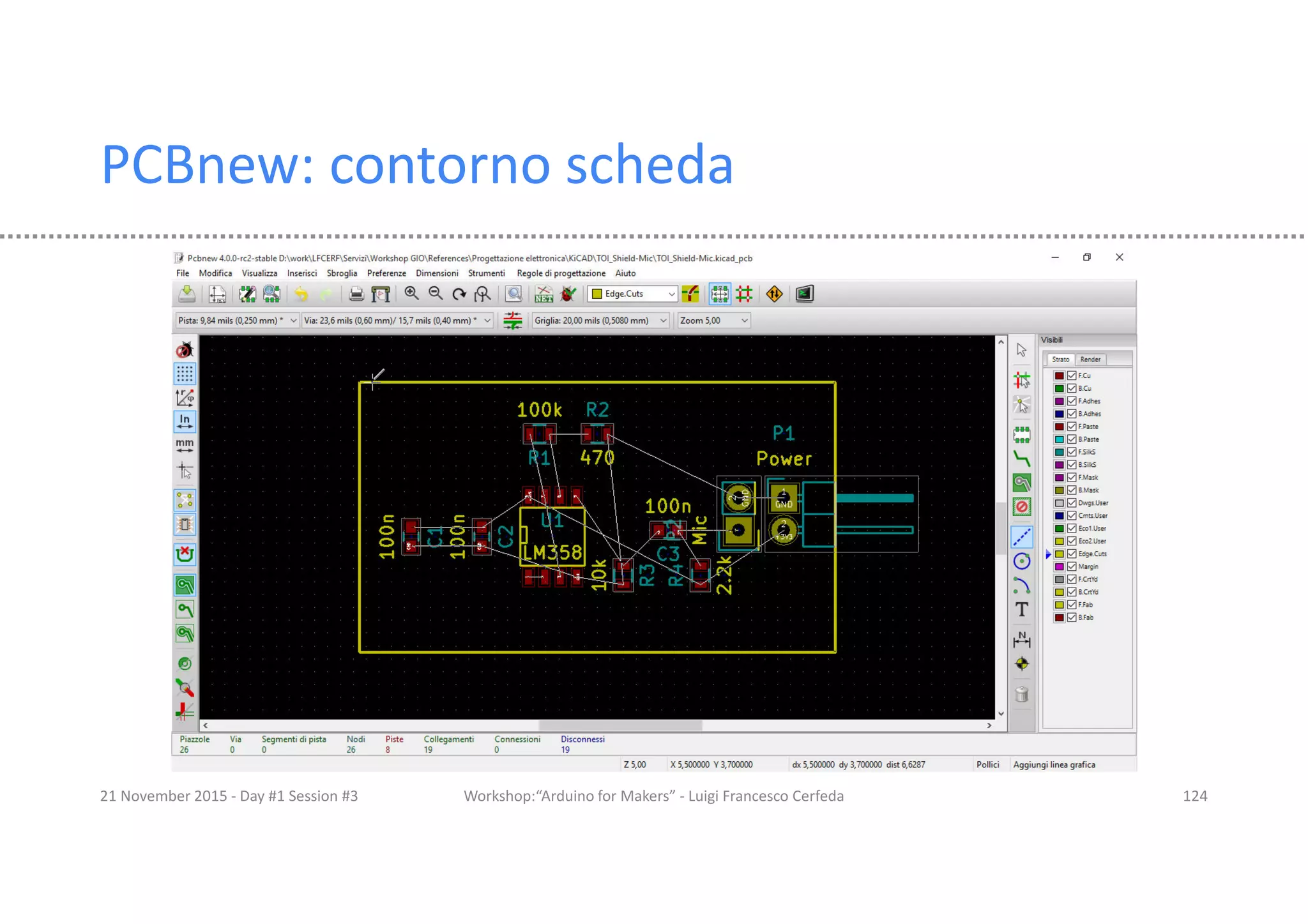

124. PCBnew: contorno scheda
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 124

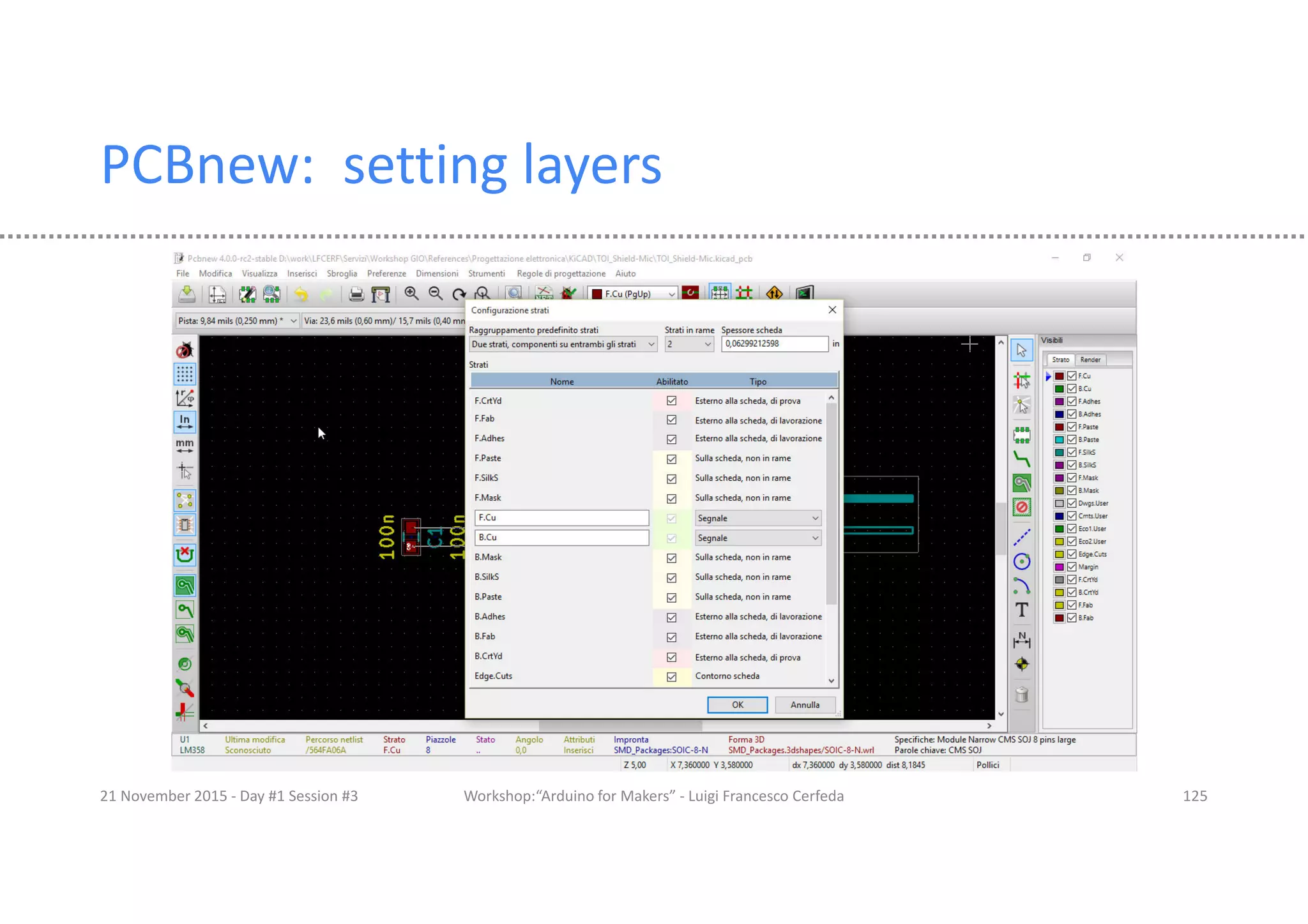

125. PCBnew: setting layers
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 125

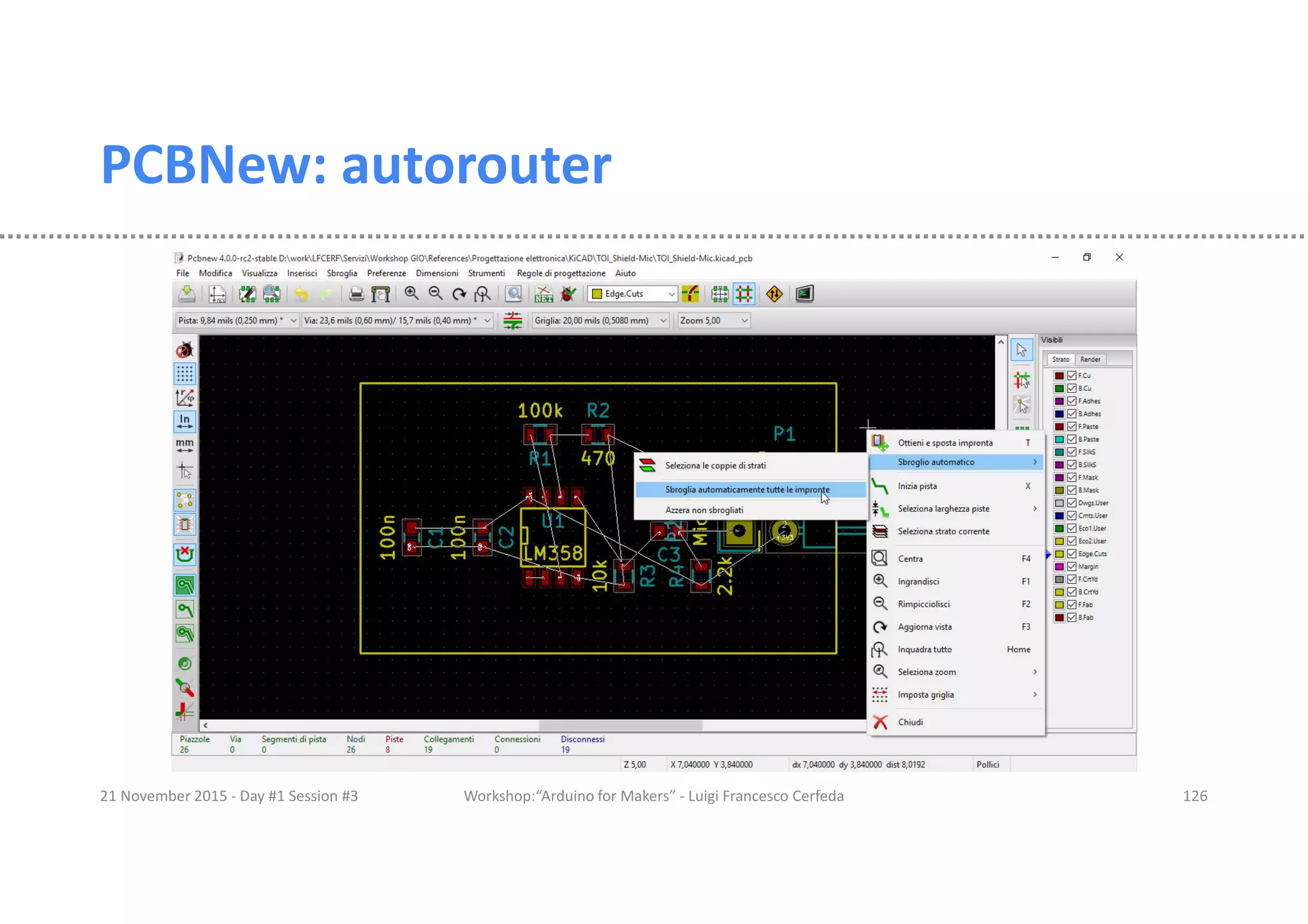

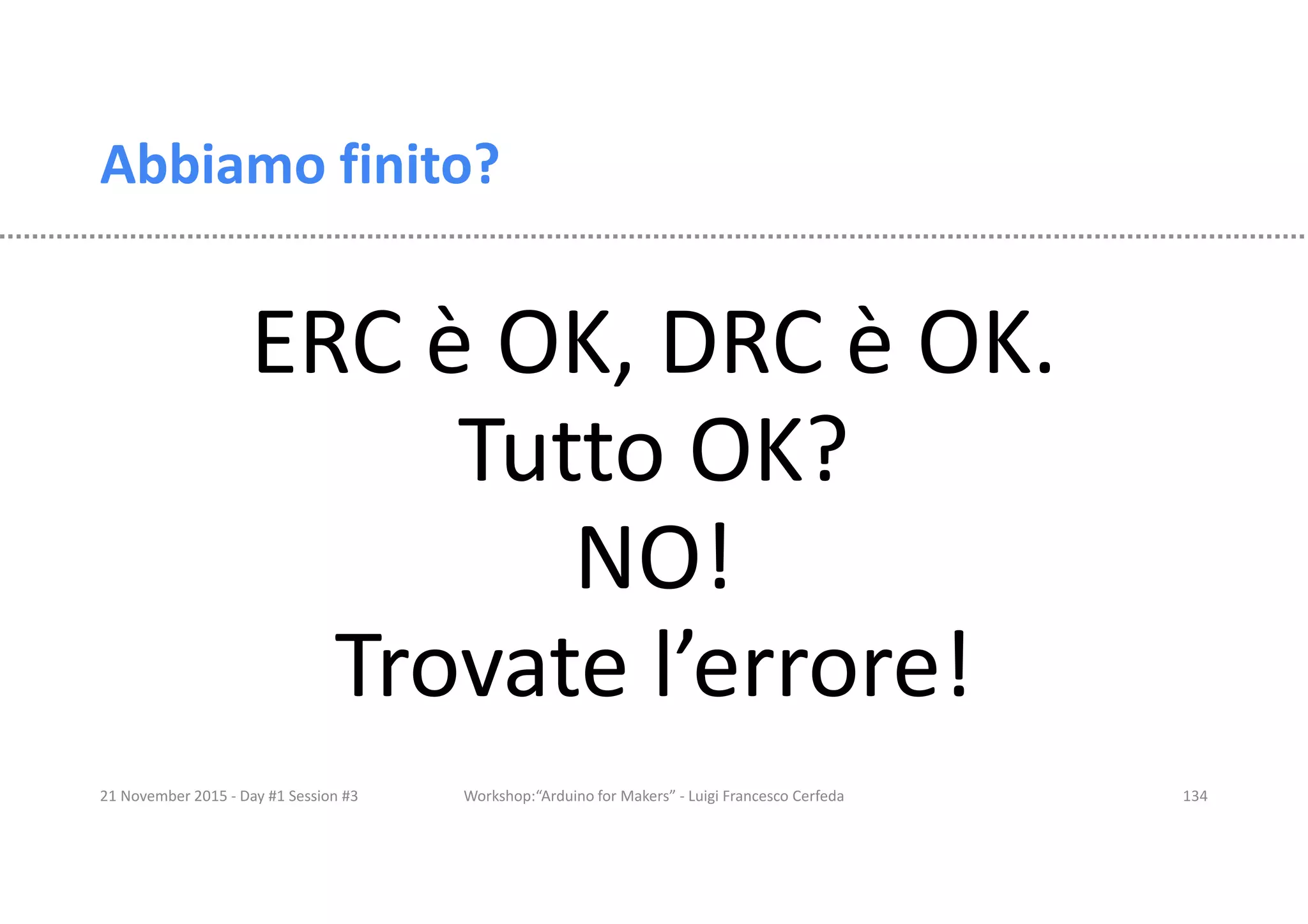

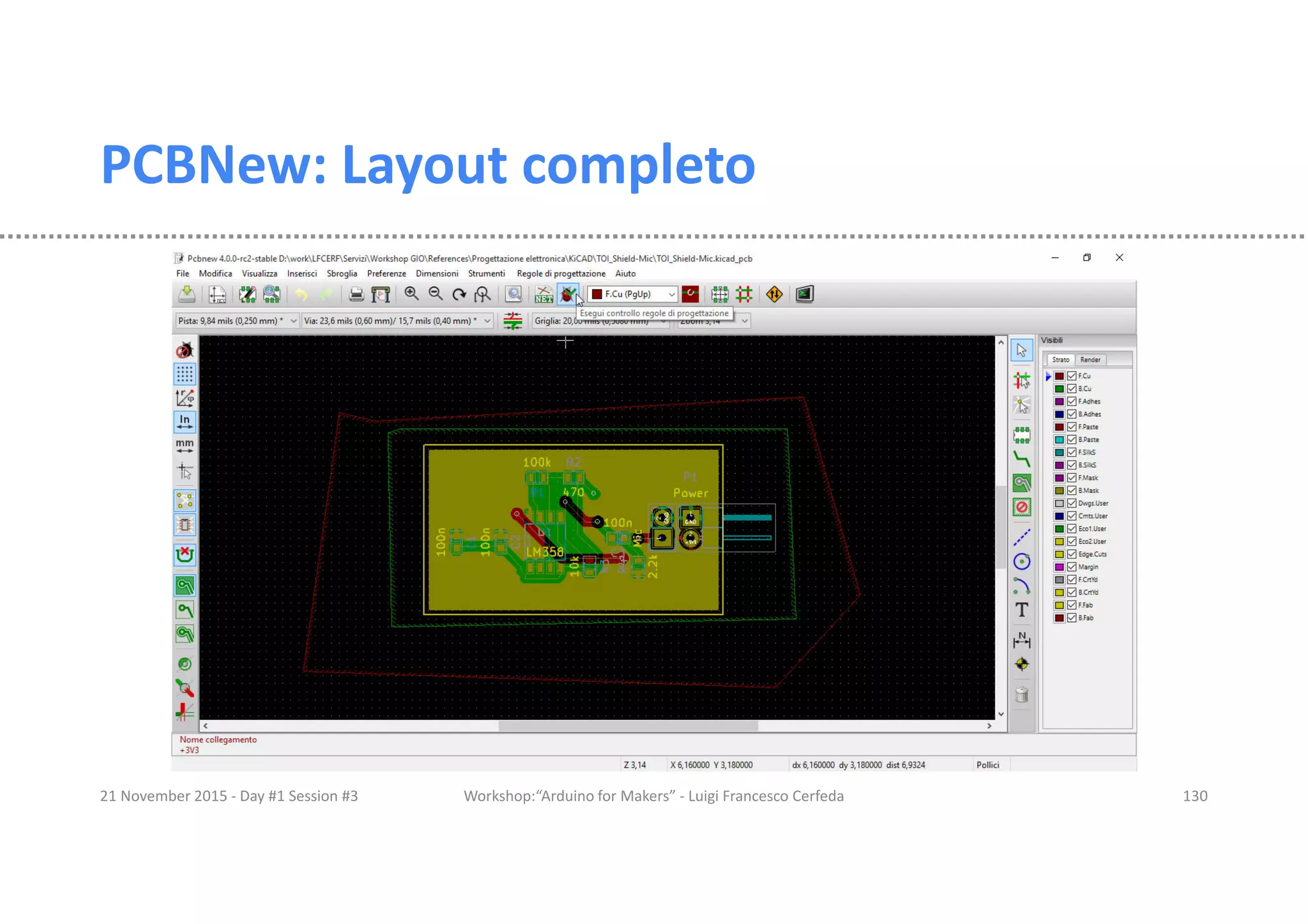

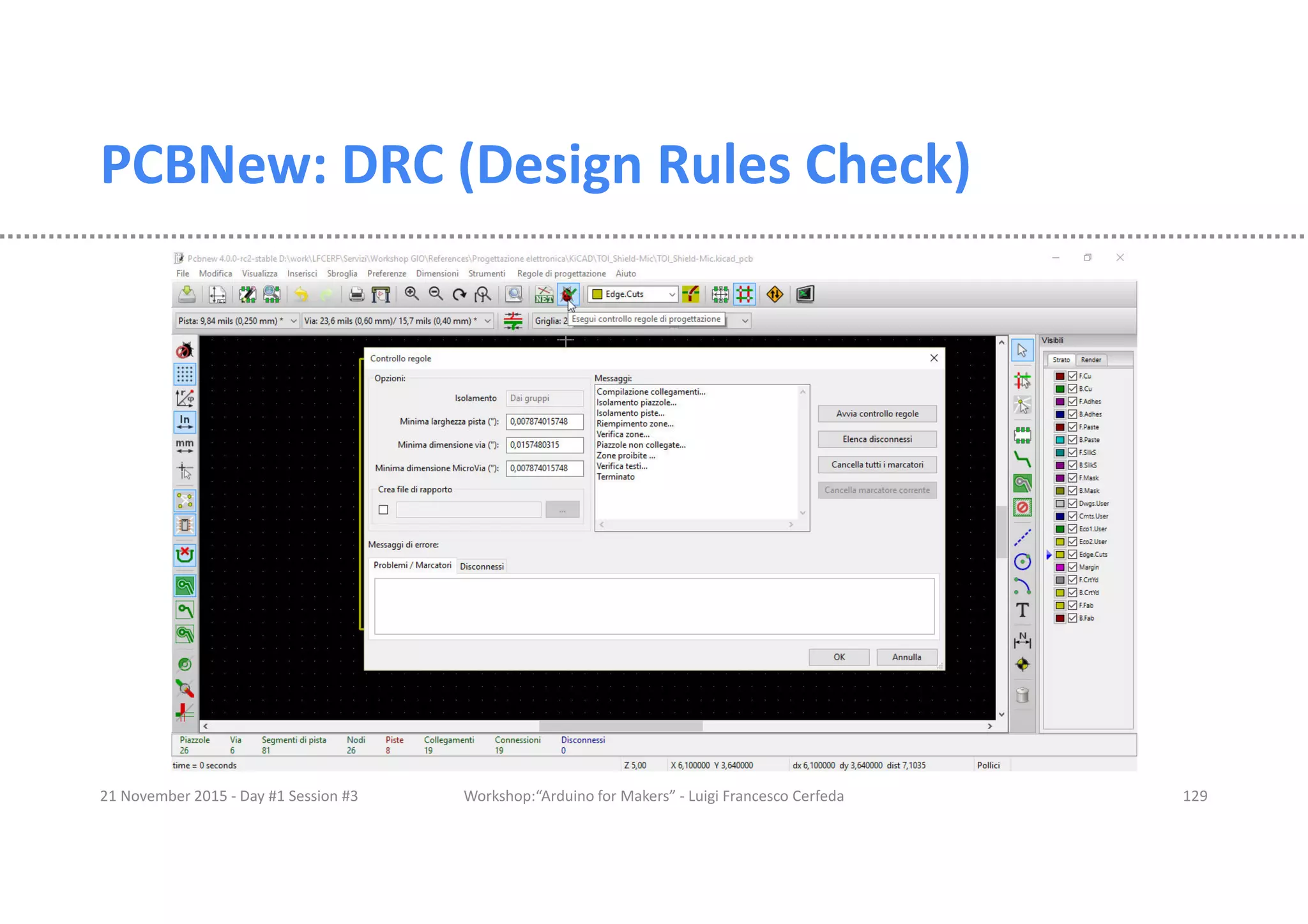

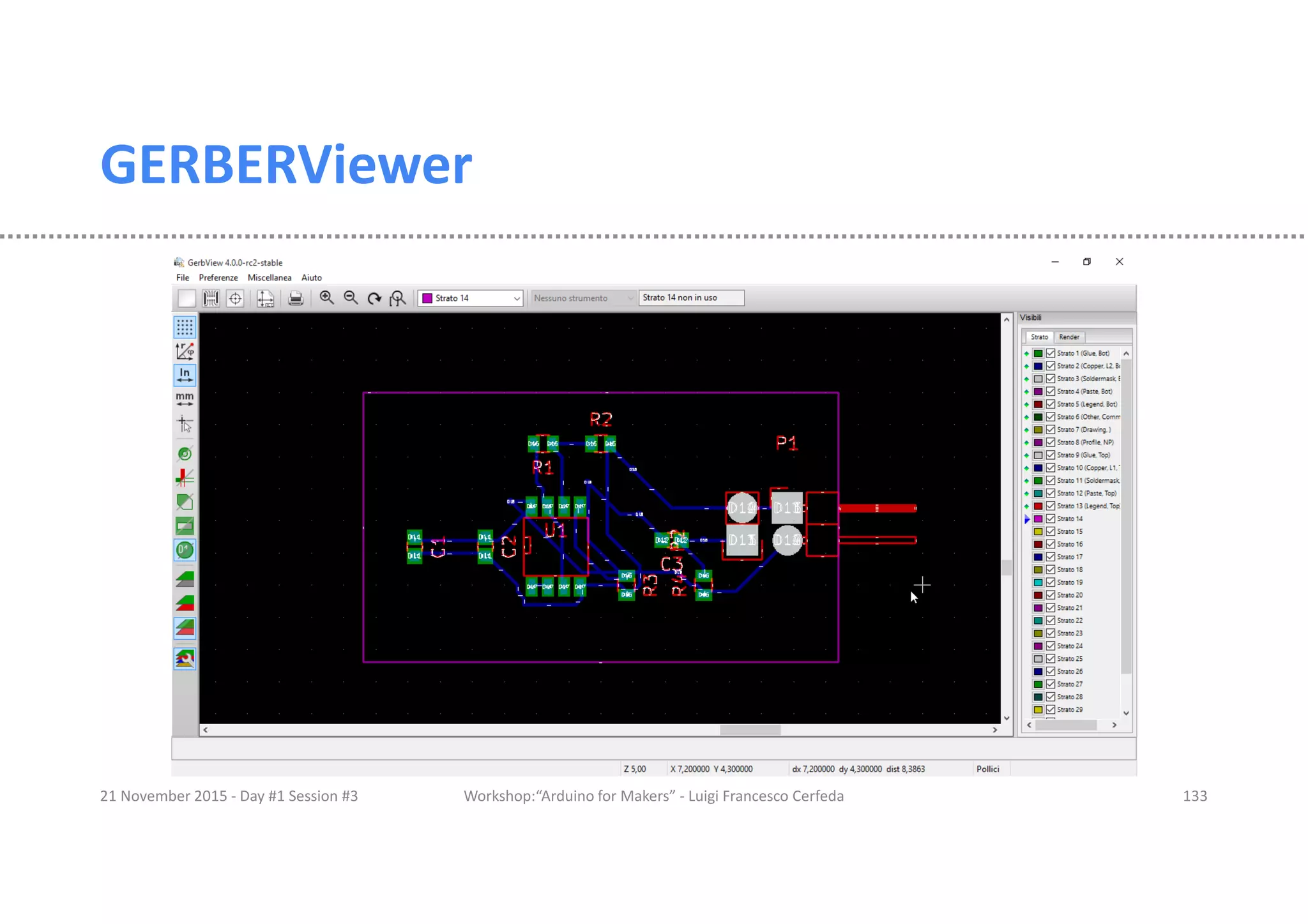

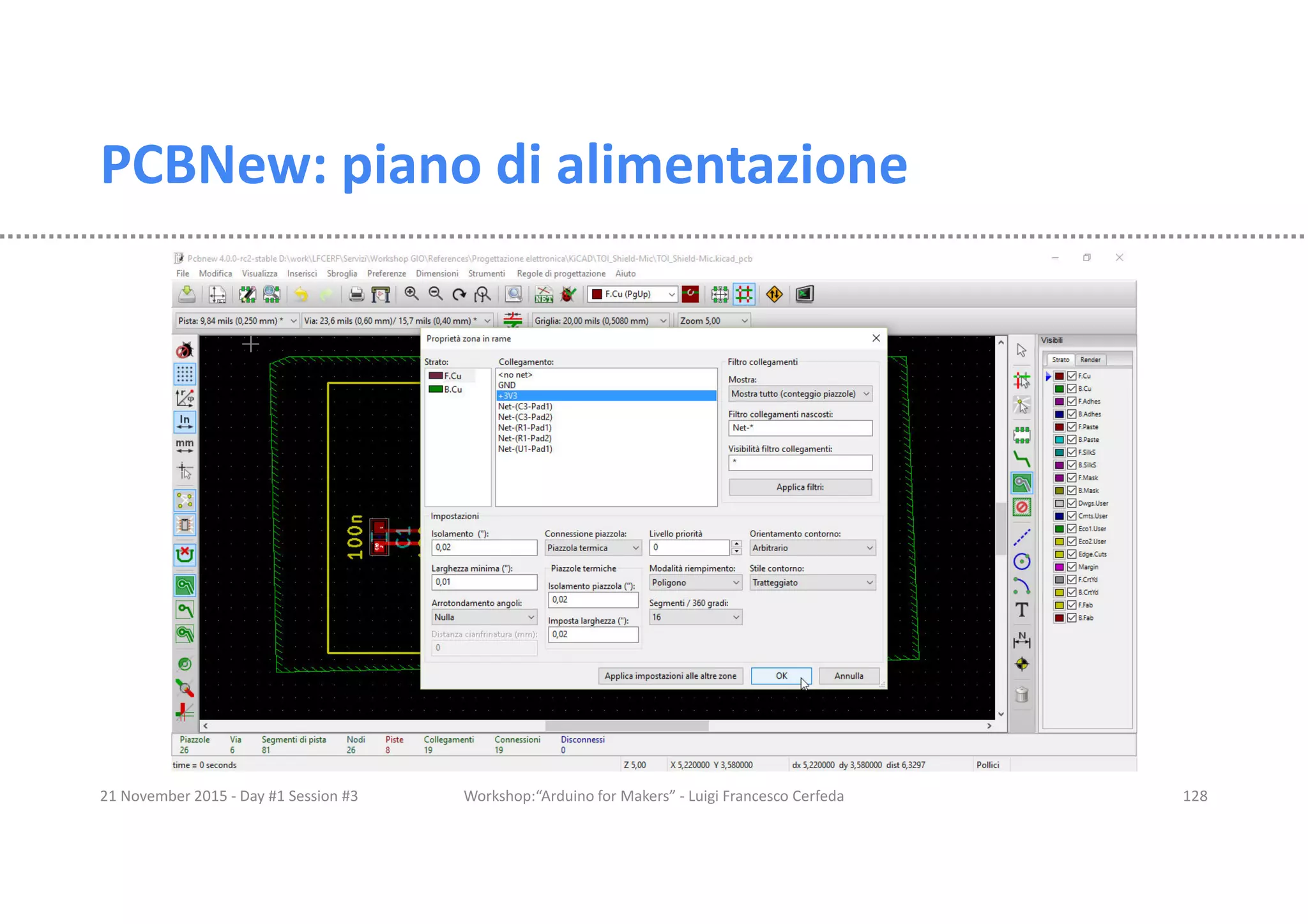

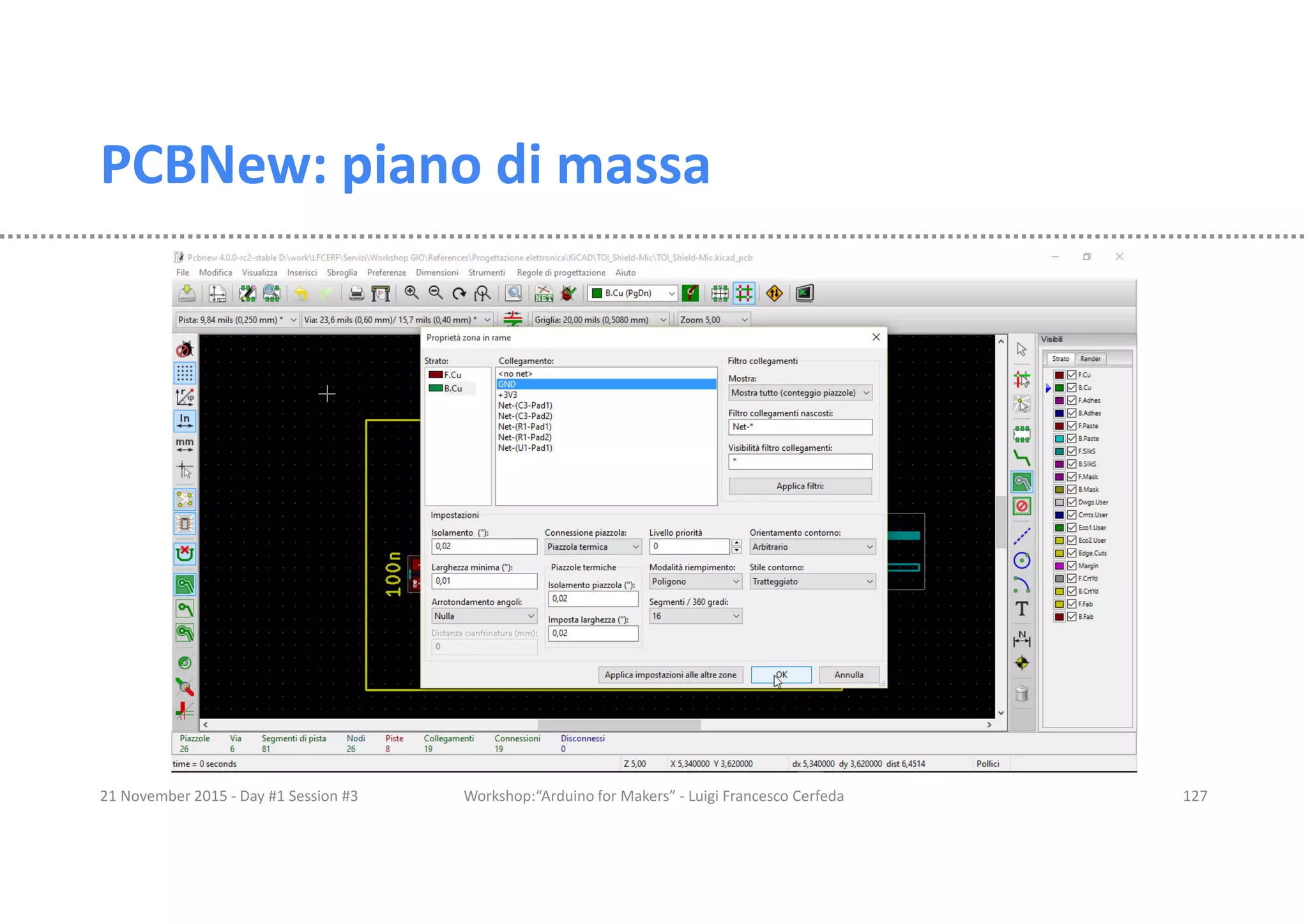

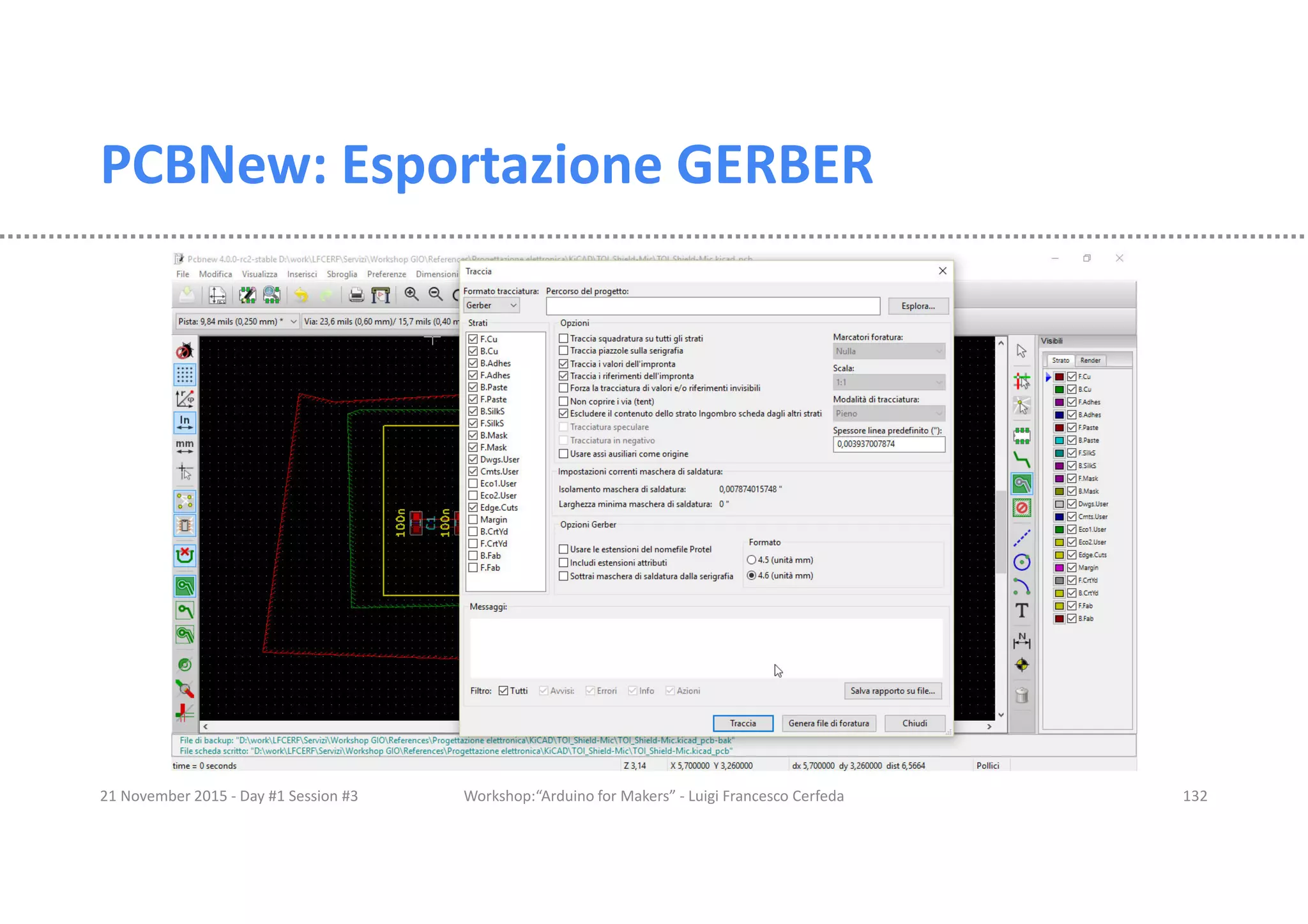

134. Abbiamo finito?
ERC è OK, DRC è OK.
Tutto OK?
NO!
Trovate l’errore!
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 134

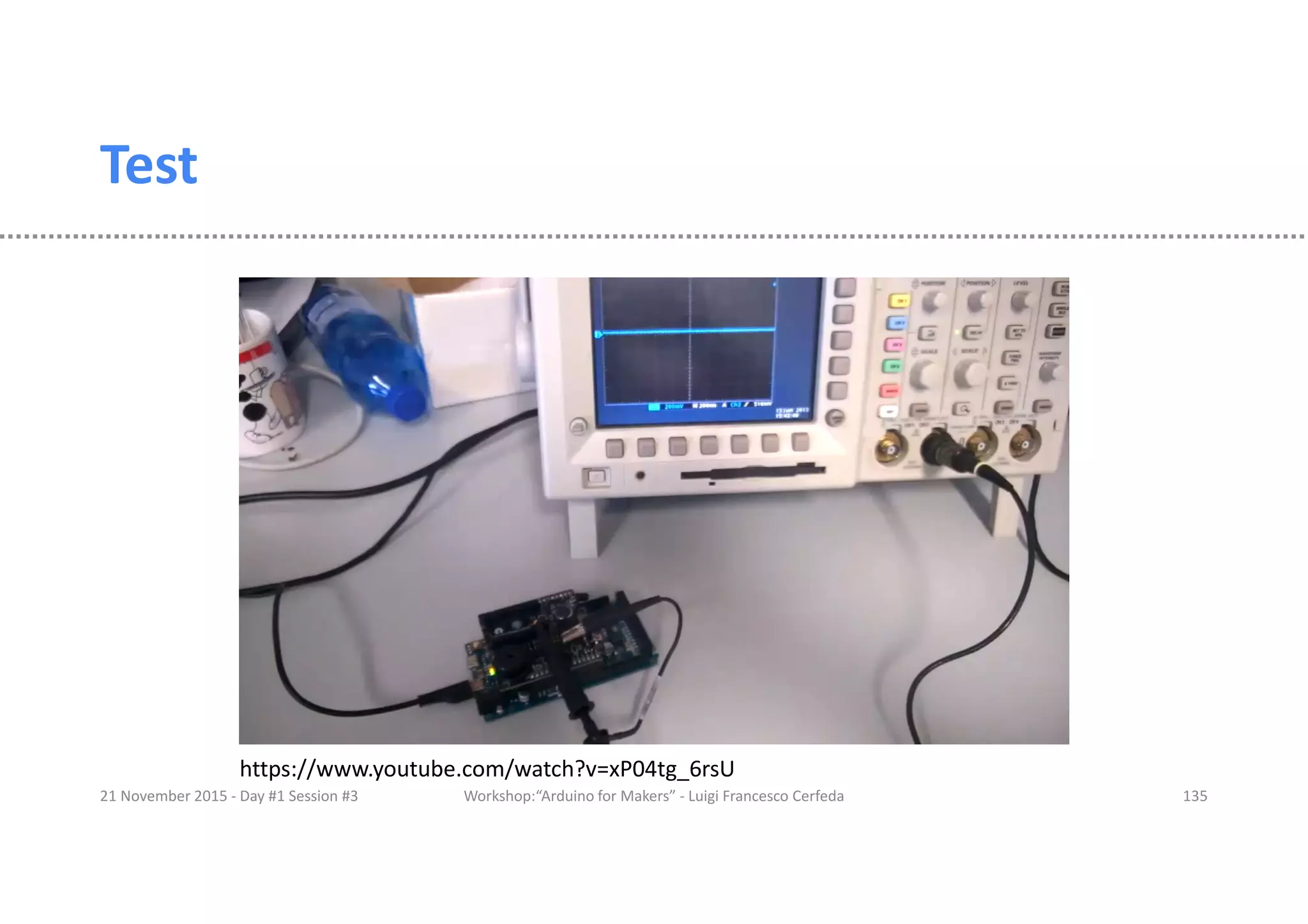

135. Test
21 November 2015 - Day #1 Session #3 Workshop:“Arduino for Makers” - Luigi Francesco Cerfeda 135
https://www.youtube.com/watch?v=xP04tg_6rsU
