1. 37 SENSOR KIT GUIDA
IN QUESTA PRESENTAZIONE VEDRAI INFORMAZIONI SU 37 TIPI DI
SENSORI DIVERSI PROGRAMMABILI VIA ARDUINO.

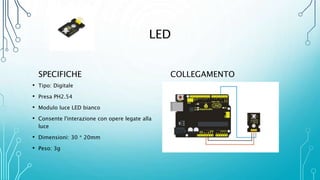

2. LED
SPECIFICHE
• Tipo: Digitale
• Presa PH2.54
• Modulo luce LED bianco
• Consente l'interazione con opere legate alla
luce
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

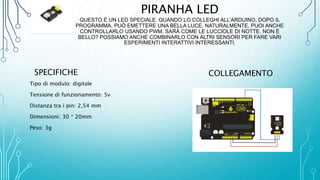

4. PIRANHA LED
QUESTO È UN LED SPECIALE. QUANDO LO COLLEGHI ALL’ARDUINO, DOPO IL
PROGRAMMA, PUÒ EMETTERE UNA BELLA LUCE. NATURALMENTE, PUOI ANCHE
CONTROLLARLO USANDO PWM. SARÀ COME LE LUCCIOLE DI NOTTE. NON È
BELLO? POSSIAMO ANCHE COMBINARLO CON ALTRI SENSORI PER FARE VARI
ESPERIMENTI INTERATTIVI INTERESSANTI.
SPECIFICHE
Tipo di modulo: digitale
Tensione di funzionamento: 5v
Distanza tra i pin: 2,54 mm
Dimensioni: 30 * 20mm
Peso: 3g
COLLEGAMENTO

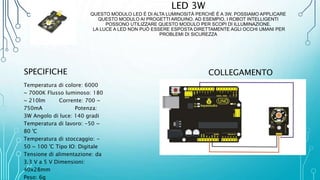

6. LED 3W
QUESTO MODULO LED È DI ALTA LUMINOSITÀ PERCHÉ È A 3W. POSSIAMO APPLICARE
QUESTO MODULO AI PROGETTI ARDUINO. AD ESEMPIO, I ROBOT INTELLIGENTI
POSSONO UTILIZZARE QUESTO MODULO PER SCOPI DI ILLUMINAZIONE.
LA LUCE A LED NON PUÒ ESSERE ESPOSTA DIRETTAMENTE AGLI OCCHI UMANI PER
PROBLEMI DI SICUREZZA
SPECIFICHE
Temperatura di colore: 6000
~ 7000K Flusso luminoso: 180
~ 210lm Corrente: 700 ~
750mA Potenza:
3W Angolo di luce: 140 gradi
Temperatura di lavoro: -50 ~
80 'C
Temperatura di stoccaggio: -
50 ~ 100 'C Tipo IO: Digitale
Tensione di alimentazione: da
3,3 V a 5 V Dimensioni:
40x28mm
Peso: 6g
COLLEGAMENTO

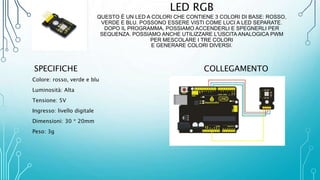

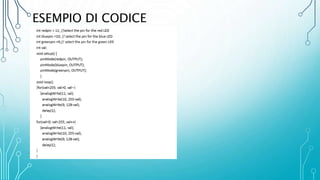

8. LED RGB
QUESTO È UN LED A COLORI CHE CONTIENE 3 COLORI DI BASE: ROSSO,
VERDE E BLU. POSSONO ESSERE VISTI COME LUCI A LED SEPARATE.
DOPO IL PROGRAMMA, POSSIAMO ACCENDERLI E SPEGNERLI PER
SEQUENZA. POSSIAMO ANCHE UTILIZZARE L'USCITA ANALOGICA PWM
PER MESCOLARE I TRE COLORI
E GENERARE COLORI DIVERSI.
SPECIFICHE
Colore: rosso, verde e blu
Luminosità: Alta
Tensione: 5V
Ingresso: livello digitale
Dimensioni: 30 * 20mm
Peso: 3g
COLLEGAMENTO

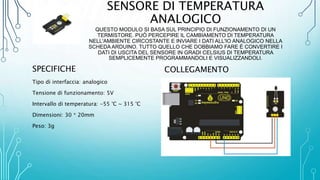

10. SENSORE DI TEMPERATURA
ANALOGICO
QUESTO MODULO SI BASA SUL PRINCIPIO DI FUNZIONAMENTO DI UN
TERMISTORE. PUÒ PERCEPIRE IL CAMBIAMENTO DI TEMPERATURA
NELL'AMBIENTE CIRCOSTANTE E INVIARE I DATI ALL'IO ANALOGICO NELLA
SCHEDA ARDUINO. TUTTO QUELLO CHE DOBBIAMO FARE È CONVERTIRE I
DATI DI USCITA DEL SENSORE IN GRADI CELSIUS DI TEMPERATURA
SEMPLICEMENTE PROGRAMMANDOLI E VISUALIZZANDOLI.
SPECIFICHE
Tipo di interfaccia: analogico
Tensione di funzionamento: 5V
Intervallo di temperatura: -55 °C ~ 315 °C
Dimensioni: 30 * 20mm
Peso: 3g
COLLEGAMENTO
12. FOTOCELLULA
LA FOTOCELLULA È COMUNEMENTE VISTA NELLA NOSTRA VITA QUOTIDIANA E
VIENE UTILIZZATA PRINCIPALMENTE NELL'INTERRUTTORE INTELLIGENTE. LA
FOTOCELLULA È UN SEMICONDUTTORE. HA CARATTERISTICHE DI ALTA
SENSIBILITÀ, RISPOSTA RAPIDA, CARATTERISTICA SPETTRALE E CONSISTENZA
DEL VALORE R, MANTENENDO UN'ELEVATA STABILITÀ E AFFIDABILITÀ IN
AMBIENTI ESTREMI COME ALTA TEMPERATURA, ALTA UMIDITÀ.
SPECIFICHE
• Tipo di interfaccia: analogico
• Tensione di funzionamento: 5V
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO
14. SENSORE SONORO ANALOGICO
ANALOG SOUND SENSOR IS TYPICALLY USED IN DETECTING THE LOUDNESS IN AMBIENT
ENVIRONMENT. THE ARDUINO CAN COLLECT ITS OUTPUT SIGNAL BY IMITATING THE INPUT
INTERFACE. YOU CAN USE IT TO MAKE SOME INTERESTING INTERACTIVE WORKS SUCH AS A VOICE
OPERATED SWITCH.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V
a 5 V
• Rilevamento dell'intensità del suono
• Interfaccia: analogica
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO
16. SENSORE DI ROTAZIONE ANALOGICO
QUESTO SENSORE DI ROTAZIONE ANALOGICO È COMPATIBILE CON ARDUINO. SI BASA
SU UN POTENZIOMETRO. LA SUA TENSIONE PUÒ ESSERE SUDDIVISA IN 1024, FACILE
DA COLLEGARE AD ARDUINO CON IL NOSTRO SENSOR SHIELD. IN COMBINAZIONE
CON ALTRI SENSORI, POSSIAMO REALIZZARE PROGETTI INTERESSANTI LEGGENDO IL
VALORE ANALOGICO DALLA PORTA IO.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5 V
• Interfaccia: analogica
• Dimensioni: 30 * 20mm
• Peso: 8g
COLLEGAMENTO
18. BUZZER PASSIVO
POSSIAMO USARE ARDUINO PER REALIZZARE MOLTE OPERE INTERATTIVE DI CUI LA
PIÙ COMUNEMENTE USATA È LA VISUALIZZAZIONE ACUSTICO-OTTICA. IL CICALINO
CHE ABBIAMO INTRODOTTO QUI È UN BUZZER PASSIVO. NON PUÒ ESSERE
AZIONATO DA SOLO, MA DA FREQUENZE DI IMPULSI ESTERNI. FREQUENZE DIVERSE
PRODUCONO SUONI DIVERSI. POSSIAMO USARE ARDUINO PER CODIFICARE LA
MELODIA DI UNA CANZONE.
SPECIFICHE
• Tensione di funzionamento: 3.3-5v
• Tipo di interfaccia: digitale
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO

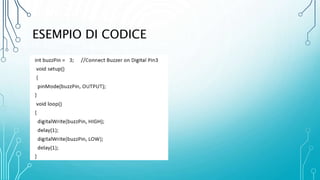

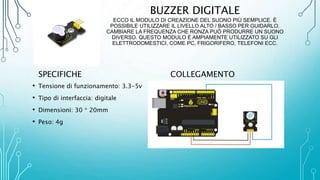

20. BUZZER DIGITALE
ECCO IL MODULO DI CREAZIONE DEL SUONO PIÙ SEMPLICE. È
POSSIBILE UTILIZZARE IL LIVELLO ALTO / BASSO PER GUIDARLO.
CAMBIARE LA FREQUENZA CHE RONZA PUÒ PRODURRE UN SUONO
DIVERSO. QUESTO MODULO È AMPIAMENTE UTILIZZATO SU GLI
ELETTRODOMESTICI, COME PC, FRIGORIFERO, TELEFONI ECC.
SPECIFICHE
• Tensione di funzionamento: 3.3-5v
• Tipo di interfaccia: digitale
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO

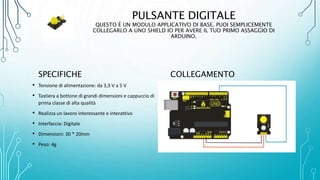

22. PULSANTE DIGITALE
QUESTO È UN MODULO APPLICATIVO DI BASE. PUOI SEMPLICEMENTE
COLLEGARLO A UNO SHIELD IO PER AVERE IL TUO PRIMO ASSAGGIO DI
ARDUINO.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5 V
• Tastiera a bottone di grandi dimensioni e cappuccio di
prima classe di alta qualità
• Realizza un lavoro interessante e interattivo
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO

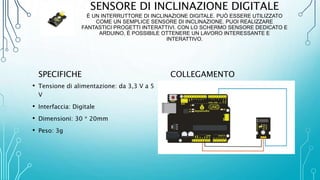

24. SENSORE DI INCLINAZIONE DIGITALE
È UN INTERRUTTORE DI INCLINAZIONE DIGITALE. PUÒ ESSERE UTILIZZATO
COME UN SEMPLICE SENSORE DI INCLINAZIONE. PUOI REALIZZARE
FANTASTICI PROGETTI INTERATTIVI. CON LO SCHERMO SENSORE DEDICATO E
ARDUINO, È POSSIBILE OTTENERE UN LAVORO INTERESSANTE E
INTERATTIVO.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5
V
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

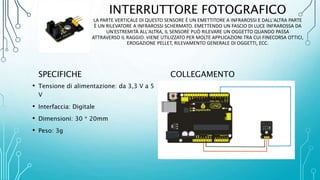

26. INTERRUTTORE FOTOGRAFICO
LA PARTE VERTICALE DI QUESTO SENSORE È UN EMETTITORE A INFRAROSSI E DALL'ALTRA PARTE
È UN RILEVATORE A INFRAROSSI SCHERMATO. EMETTENDO UN FASCIO DI LUCE INFRAROSSA DA
UN'ESTREMITÀ ALL'ALTRA, IL SENSORE PUÒ RILEVARE UN OGGETTO QUANDO PASSA
ATTRAVERSO IL RAGGIO. VIENE UTILIZZATO PER MOLTE APPLICAZIONI TRA CUI FINECORSA OTTICI,
EROGAZIONE PELLET, RILEVAMENTO GENERALE DI OGGETTI, ECC.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5
V
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

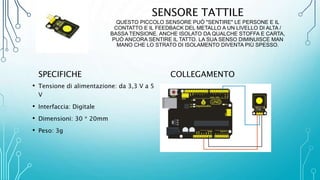

28. SENSORE TATTILE
QUESTO PICCOLO SENSORE PUÒ "SENTIRE" LE PERSONE E IL
CONTATTO E IL FEEDBACK DEL METALLO A UN LIVELLO DI ALTA /
BASSA TENSIONE. ANCHE ISOLATO DA QUALCHE STOFFA E CARTA,
PUÒ ANCORA SENTIRE IL TATTO. LA SUA SENSO DIMINUISCE MAN
MANO CHE LO STRATO DI ISOLAMENTO DIVENTA PIÙ SPESSO.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5
V
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

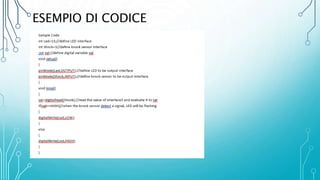

30. SENSORE DI DETONAZIONE
QUESTO MODULO È UN SENSORE DI DETONAZIONE. QUANDO LO
COLPISCI, PUÒ INVIARE UN SEGNALE MOMENTANEO. POSSIAMO
COMBINARLO CON ARDUINO PER FARE QUALCHE ESPERIMENTO
INTERESSANTE, AD ESEMPIO LA BATTERIA ELETTRONICA
SPECIFICHE
• Tensione di funzionamento: 5V
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

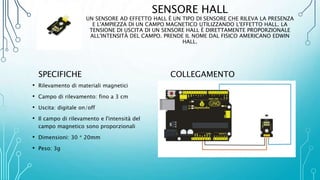

32. SENSORE HALL
UN SENSORE AD EFFETTO HALL È UN TIPO DI SENSORE CHE RILEVA LA PRESENZA
E L'AMPIEZZA DI UN CAMPO MAGNETICO UTILIZZANDO L'EFFETTO HALL. LA
TENSIONE DI USCITA DI UN SENSORE HALL È DIRETTAMENTE PROPORZIONALE
ALL'INTENSITÀ DEL CAMPO. PRENDE IL NOME DAL FISICO AMERICANO EDWIN
HALL.
SPECIFICHE
• Rilevamento di materiali magnetici
• Campo di rilevamento: fino a 3 cm
• Uscita: digitale on/off
• Il campo di rilevamento e l'intensità del
campo magnetico sono proporzionali
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

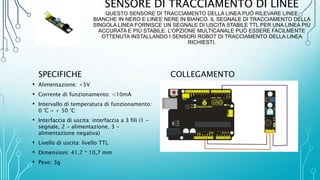

34. SENSORE DI TRACCIAMENTO DI LINEE
QUESTO SENSORE DI TRACCIAMENTO DELLA LINEA PUÒ RILEVARE LINEE
BIANCHE IN NERO E LINEE NERE IN BIANCO. IL SEGNALE DI TRACCIAMENTO DELLA
SINGOLA LINEA FORNISCE UN SEGNALE DI USCITA STABILE TTL PER UNA LINEA PIÙ
ACCURATA E PIÙ STABILE. L'OPZIONE MULTICANALE PUÒ ESSERE FACILMENTE
OTTENUTA INSTALLANDO I SENSORI ROBOT DI TRACCIAMENTO DELLA LINEA
RICHIESTI.
SPECIFICHE
• Alimentazione: +5V
• Corrente di funzionamento: <10mA
• Intervallo di temperatura di funzionamento:
0 °C ~ + 50 °C
• Interfaccia di uscita: interfaccia a 3 fili (1 -
segnale, 2 - alimentazione, 3 -
alimentazione negativa)
• Livello di uscita: livello TTL
• Dimensioni: 41,7 * 10,7 mm
• Peso: 3g
COLLEGAMENTO

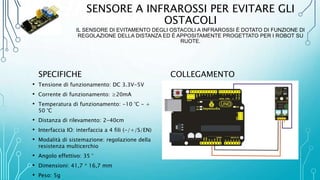

36. SENSORE A INFRAROSSI PER EVITARE GLI
OSTACOLI
IL SENSORE DI EVITAMENTO DEGLI OSTACOLI A INFRAROSSI È DOTATO DI FUNZIONE DI
REGOLAZIONE DELLA DISTANZA ED È APPOSITAMENTE PROGETTATO PER I ROBOT SU
RUOTE.
SPECIFICHE
• Tensione di funzionamento: DC 3.3V-5V
• Corrente di funzionamento: ≥20mA
• Temperatura di funzionamento: -10 °C - +
50 °C
• Distanza di rilevamento: 2-40cm
• Interfaccia IO: interfaccia a 4 fili (-/+/S/EN)
• Modalità di sistemazione: regolazione della
resistenza multicerchio
• Angolo effettivo: 35 °
• Dimensioni: 41,7 * 16,7 mm
• Peso: 5g
COLLEGAMENTO

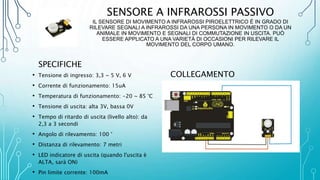

38. SENSORE A INFRAROSSI PASSIVO
IL SENSORE DI MOVIMENTO A INFRAROSSI PIROELETTRICO È IN GRADO DI
RILEVARE SEGNALI A INFRAROSSI DA UNA PERSONA IN MOVIMENTO O DA UN
ANIMALE IN MOVIMENTO E SEGNALI DI COMMUTAZIONE IN USCITA. PUÒ
ESSERE APPLICATO A UNA VARIETÀ DI OCCASIONI PER RILEVARE IL
MOVIMENTO DEL CORPO UMANO.
SPECIFICHE
• Tensione di ingresso: 3,3 ~ 5 V, 6 V
• Corrente di funzionamento: 15uA
• Temperatura di funzionamento: -20 ~ 85 °C
• Tensione di uscita: alta 3V, bassa 0V
• Tempo di ritardo di uscita (livello alto): da
2,3 a 3 secondi
• Angolo di rilevamento: 100 °
• Distanza di rilevamento: 7 metri
• LED indicatore di uscita (quando l'uscita è
ALTA, sarà ON)
• Pin limite corrente: 100mA
COLLEGAMENTO

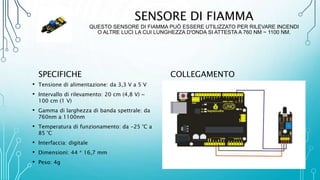

40. SENSORE DI FIAMMA
QUESTO SENSORE DI FIAMMA PUÒ ESSERE UTILIZZATO PER RILEVARE INCENDI
O ALTRE LUCI LA CUI LUNGHEZZA D'ONDA SI ATTESTA A 760 NM ~ 1100 NM.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5 V
• Intervallo di rilevamento: 20 cm (4,8 V) ~
100 cm (1 V)
• Gamma di larghezza di banda spettrale: da
760nm a 1100nm
• Temperatura di funzionamento: da -25 °C a
85 °C
• Interfaccia: digitale
• Dimensioni: 44 * 16,7 mm
• Peso: 4g
COLLEGAMENTO

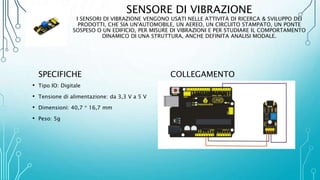

42. SENSORE DI VIBRAZIONE
I SENSORI DI VIBRAZIONE VENGONO USATI NELLE ATTIVITÀ DI RICERCA & SVILUPPO DEI
PRODOTTI, CHE SIA UN'AUTOMOBILE, UN AEREO, UN CIRCUITO STAMPATO, UN PONTE
SOSPESO O UN EDIFICIO, PER MISURE DI VIBRAZIONI E PER STUDIARE IL COMPORTAMENTO
DINAMICO DI UNA STRUTTURA, ANCHE DEFINITA ANALISI MODALE.
SPECIFICHE
• Tipo IO: Digitale
• Tensione di alimentazione: da 3,3 V a 5 V
• Dimensioni: 40,7 * 16,7 mm
• Peso: 5g
COLLEGAMENTO

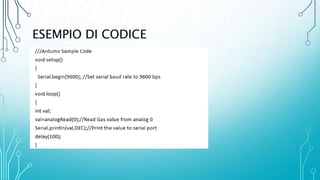

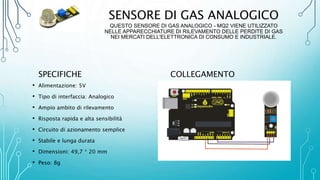

44. SENSORE DI GAS ANALOGICO
QUESTO SENSORE DI GAS ANALOGICO - MQ2 VIENE UTILIZZATO
NELLE APPARECCHIATURE DI RILEVAMENTO DELLE PERDITE DI GAS
NEI MERCATI DELL'ELETTRONICA DI CONSUMO E INDUSTRIALE.
SPECIFICHE
• Alimentazione: 5V
• Tipo di interfaccia: Analogico
• Ampio ambito di rilevamento
• Risposta rapida e alta sensibilità
• Circuito di azionamento semplice
• Stabile e lunga durata
• Dimensioni: 49,7 * 20 mm
• Peso: 8g
COLLEGAMENTO

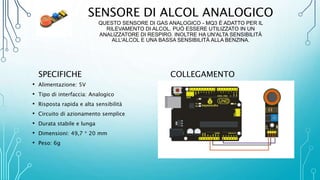

46. SENSORE DI ALCOL ANALOGICO
QUESTO SENSORE DI GAS ANALOGICO - MQ3 È ADATTO PER IL
RILEVAMENTO DI ALCOL. PUÒ ESSERE UTILIZZATO IN UN
ANALIZZATORE DI RESPIRO. INOLTRE HA UN'ALTA SENSIBILITÀ
ALL'ALCOL E UNA BASSA SENSIBILITÀ ALLA BENZINA.
SPECIFICHE
• Alimentazione: 5V
• Tipo di interfaccia: Analogico
• Risposta rapida e alta sensibilità
• Circuito di azionamento semplice
• Durata stabile e lunga
• Dimensioni: 49,7 * 20 mm
• Peso: 6g
COLLEGAMENTO

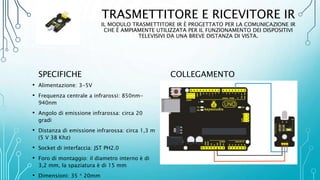

48. TRASMETTITORE E RICEVITORE IR
IL MODULO TRASMETTITORE IR È PROGETTATO PER LA COMUNICAZIONE IR
CHE È AMPIAMENTE UTILIZZATA PER IL FUNZIONAMENTO DEI DISPOSITIVI
TELEVISIVI DA UNA BREVE DISTANZA DI VISTA.
SPECIFICHE
• Alimentazione: 3-5V
• Frequenza centrale a infrarossi: 850nm-
940nm
• Angolo di emissione infrarossa: circa 20
gradi
• Distanza di emissione infrarossa: circa 1,3 m
(5 V 38 Khz)
• Socket di interfaccia: JST PH2.0
• Foro di montaggio: il diametro interno è di
3,2 mm, la spaziatura è di 15 mm
• Dimensioni: 35 * 20mm
COLLEGAMENTO

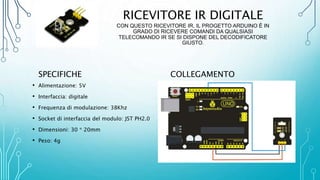

50. RICEVITORE IR DIGITALE
CON QUESTO RICEVITORE IR, IL PROGETTO ARDUINO È IN
GRADO DI RICEVERE COMANDI DA QUALSIASI
TELECOMANDO IR SE SI DISPONE DEL DECODIFICATORE
GIUSTO.
SPECIFICHE
• Alimentazione: 5V
• Interfaccia: digitale
• Frequenza di modulazione: 38Khz
• Socket di interfaccia del modulo: JST PH2.0
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO

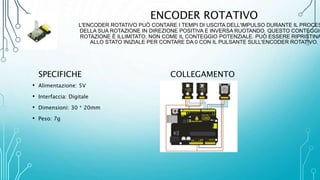

52. ENCODER ROTATIVO
L'ENCODER ROTATIVO PUÒ CONTARE I TEMPI DI USCITA DELL'IMPULSO DURANTE IL PROCES
DELLA SUA ROTAZIONE IN DIREZIONE POSITIVA E INVERSA RUOTANDO. QUESTO CONTEGGIO
ROTAZIONE È ILLIMITATO, NON COME IL CONTEGGIO POTENZIALE. PUÒ ESSERE RIPRISTINA
ALLO STATO INIZIALE PER CONTARE DA 0 CON IL PULSANTE SULL'ENCODER ROTATIVO.
SPECIFICHE
• Alimentazione: 5V
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 7g
COLLEGAMENTO

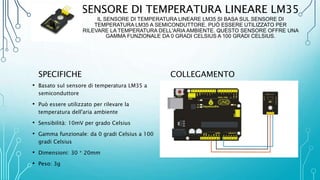

54. SENSORE DI TEMPERATURA LINEARE LM35
IL SENSORE DI TEMPERATURA LINEARE LM35 SI BASA SUL SENSORE DI
TEMPERATURA LM35 A SEMICONDUTTORE. PUÒ ESSERE UTILIZZATO PER
RILEVARE LA TEMPERATURA DELL'ARIA AMBIENTE. QUESTO SENSORE OFFRE UNA
GAMMA FUNZIONALE DA 0 GRADI CELSIUS A 100 GRADI CELSIUS.
SPECIFICHE
• Basato sul sensore di temperatura LM35 a
semiconduttore
• Può essere utilizzato per rilevare la
temperatura dell'aria ambiente
• Sensibilità: 10mV per grado Celsius
• Gamma funzionale: da 0 gradi Celsius a 100
gradi Celsius
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

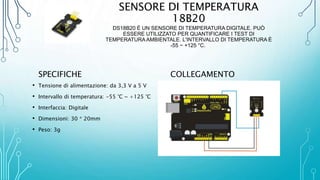

56. SENSORE DI TEMPERATURA
18B20
DS18B20 È UN SENSORE DI TEMPERATURA DIGITALE. PUÒ
ESSERE UTILIZZATO PER QUANTIFICARE I TEST DI
TEMPERATURA AMBIENTALE. L'INTERVALLO DI TEMPERATURA È
-55 ~ +125 °C.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5 V
• Intervallo di temperatura: -55 °C ~ +125 °C
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

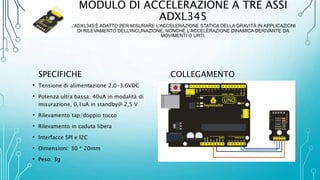

58. MODULO DI ACCELERAZIONE A TRE ASSI
ADXL345
L'ADXL345 È ADATTO PER MISURARE L'ACCELERAZIONE STATICA DELLA GRAVITÀ IN APPLICAZIONI
DI RILEVAMENTO DELL'INCLINAZIONE, NONCHÉ L'ACCELERAZIONE DINAMICA DERIVANTE DA
MOVIMENTI O URTI.
SPECIFICHE
• Tensione di alimentazione 2.0-3.6VDC
• Potenza ultra bassa: 40uA in modalità di
misurazione, 0,1uA in standby@ 2,5 V
• Rilevamento tap/doppio tocco
• Rilevamento in caduta libera
• Interfacce SPI e I2C
• Dimensioni: 30 * 20mm
• Peso: 3g
COLLEGAMENTO

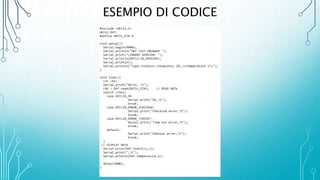

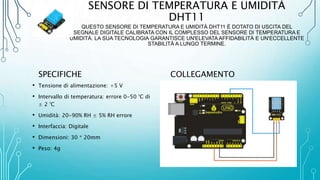

60. SENSORE DI TEMPERATURA E UMIDITÀ
DHT11
QUESTO SENSORE DI TEMPERATURA E UMIDITÀ DHT11 È DOTATO DI USCITA DEL
SEGNALE DIGITALE CALIBRATA CON IL COMPLESSO DEL SENSORE DI TEMPERATURA E
UMIDITÀ. LA SUA TECNOLOGIA GARANTISCE UN'ELEVATA AFFIDABILITÀ E UN'ECCELLENTE
STABILITÀ A LUNGO TERMINE.
SPECIFICHE
• Tensione di alimentazione: +5 V
• Intervallo di temperatura: errore 0-50 °C di
± 2 °C
• Umidità: 20-90% RH ± 5% RH errore
• Interfaccia: Digitale
• Dimensioni: 30 * 20mm
• Peso: 4g
COLLEGAMENTO

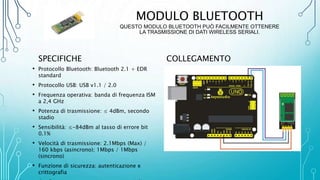

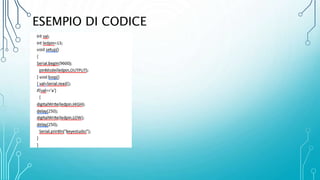

62. MODULO BLUETOOTH
QUESTO MODULO BLUETOOTH PUÒ FACILMENTE OTTENERE
LA TRASMISSIONE DI DATI WIRELESS SERIALI.
SPECIFICHE
• Protocollo Bluetooth: Bluetooth 2.1 + EDR
standard
• Protocollo USB: USB v1.1 / 2.0
• Frequenza operativa: banda di frequenza ISM
a 2,4 GHz
• Potenza di trasmissione: ≤ 4dBm, secondo
stadio
• Sensibilità: ≤-84dBm al tasso di errore bit
0.1%
• Velocità di trasmissione: 2.1Mbps (Max) /
160 kbps (asincrono); 1Mbps / 1Mbps
(sincrono)
• Funzione di sicurezza: autenticazione e
crittografia
COLLEGAMENTO

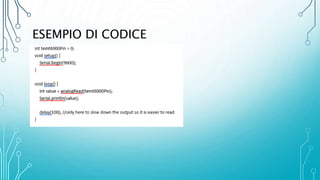

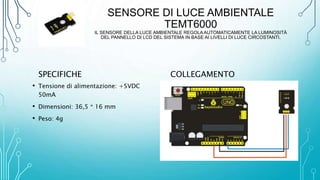

64. SENSORE DI LUCE AMBIENTALE
TEMT6000
IL SENSORE DELLA LUCE AMBIENTALE REGOLA AUTOMATICAMENTE LA LUMINOSITÀ
DEL PANNELLO DI LCD DEL SISTEMA IN BASE AI LIVELLI DI LUCE CIRCOSTANTI.
SPECIFICHE
• Tensione di alimentazione: +5VDC
50mA
• Dimensioni: 36,5 * 16 mm
• Peso: 4g
COLLEGAMENTO

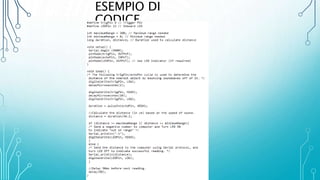

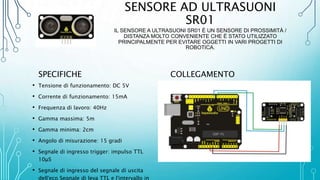

66. SENSORE AD ULTRASUONI
SR01
IL SENSORE A ULTRASUONI SR01 È UN SENSORE DI PROSSIMITÀ /
DISTANZA MOLTO CONVENIENTE CHE È STATO UTILIZZATO
PRINCIPALMENTE PER EVITARE OGGETTI IN VARI PROGETTI DI
ROBOTICA.
SPECIFICHE
• Tensione di funzionamento: DC 5V
• Corrente di funzionamento: 15mA
• Frequenza di lavoro: 40Hz
• Gamma massima: 5m
• Gamma minima: 2cm
• Angolo di misurazione: 15 gradi
• Segnale di ingresso trigger: impulso TTL
10μS
• Segnale di ingresso del segnale di uscita
dell'eco Segnale di leva TTL e l'intervallo in
COLLEGAMENTO

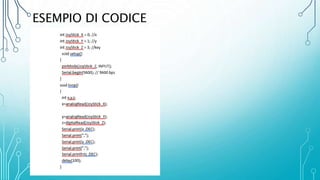

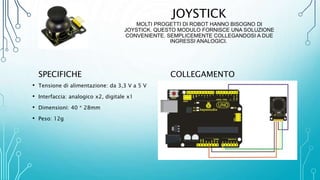

68. JOYSTICK
MOLTI PROGETTI DI ROBOT HANNO BISOGNO DI
JOYSTICK. QUESTO MODULO FORNISCE UNA SOLUZIONE
CONVENIENTE. SEMPLICEMENTE COLLEGANDOSI A DUE
INGRESSI ANALOGICI.
SPECIFICHE
• Tensione di alimentazione: da 3,3 V a 5 V
• Interfaccia: analogico x2, digitale x1
• Dimensioni: 40 * 28mm
• Peso: 12g
COLLEGAMENTO

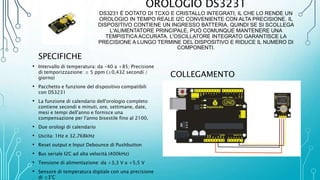

70. OROLOGIO DS3231
DS3231 È DOTATO DI TCXO E CRISTALLO INTEGRATI, IL CHE LO RENDE UN
OROLOGIO IN TEMPO REALE I2C CONVENIENTE CON ALTA PRECISIONE. IL
DISPOSITIVO CONTIENE UN INGRESSO BATTERIA, QUINDI SE SI SCOLLEGA
L'ALIMENTATORE PRINCIPALE, PUÒ COMUNQUE MANTENERE UNA
TEMPISTICA ACCURATA. L'OSCILLATORE INTEGRATO GARANTISCE LA
PRECISIONE A LUNGO TERMINE DEL DISPOSITIVO E RIDUCE IL NUMERO DI
COMPONENTI.
SPECIFICHE
• Intervallo di temperatura: da -40 a +85; Precisione
di temporizzazione: ± 5 ppm (±0,432 secondi /
giorno)
• Pacchetto e funzione del dispositivo compatibili
con DS3231
• La funzione di calendario dell'orologio completo
contiene secondi e minuti, ore, settimane, date,
mesi e tempi dell'anno e fornisce una
compensazione per l'anno bisestile fino al 2100.
• Due orologi di calendario
• Uscita: 1Hz e 32.768kHz
• Reset output e Input Debounce di Pushbutton
• Bus seriale I2C ad alta velocità (400kHz)
• Tensione di alimentazione: da +3,3 V a +5,5 V
• Sensore di temperatura digitale con una precisione
di ±3°C
COLLEGAMENTO

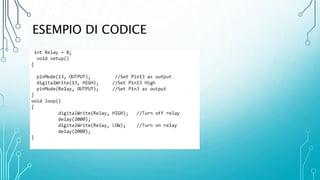

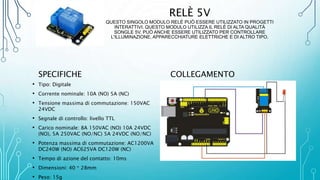

72. RELÈ 5V
QUESTO SINGOLO MODULO RELÈ PUÒ ESSERE UTILIZZATO IN PROGETTI
INTERATTIVI. QUESTO MODULO UTILIZZA IL RELÈ DI ALTA QUALITÀ
SONGLE 5V. PUÒ ANCHE ESSERE UTILIZZATO PER CONTROLLARE
L'ILLUMINAZIONE, APPARECCHIATURE ELETTRICHE E DI ALTRO TIPO.
SPECIFICHE
• Tipo: Digitale
• Corrente nominale: 10A (NO) 5A (NC)
• Tensione massima di commutazione: 150VAC
24VDC
• Segnale di controllo: livello TTL
• Carico nominale: 8A 150VAC (NO) 10A 24VDC
(NO), 5A 250VAC (NO/NC) 5A 24VDC (NO/NC)
• Potenza massima di commutazione: AC1200VA
DC240W (NO) AC625VA DC120W (NC)
• Tempo di azione del contatto: 10ms
• Dimensioni: 40 * 28mm
• Peso: 15g
COLLEGAMENTO

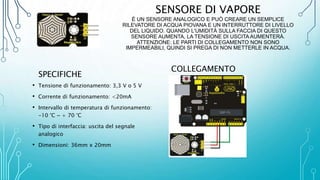

74. SENSORE DI VAPORE
È UN SENSORE ANALOGICO E PUÒ CREARE UN SEMPLICE
RILEVATORE DI ACQUA PIOVANA E UN INTERRUTTORE DI LIVELLO
DEL LIQUIDO. QUANDO L'UMIDITÀ SULLA FACCIA DI QUESTO
SENSORE AUMENTA, LA TENSIONE DI USCITA AUMENTERÀ.
ATTENZIONE: LE PARTI DI COLLEGAMENTO NON SONO
IMPERMEABILI, QUINDI SI PREGA DI NON METTERLE IN ACQUA.
SPECIFICHE
• Tensione di funzionamento: 3,3 V o 5 V
• Corrente di funzionamento: <20mA
• Intervallo di temperatura di funzionamento:
-10 °C ~ + 70 °C
• Tipo di interfaccia: uscita del segnale
analogico
• Dimensioni: 36mm x 20mm
COLLEGAMENTO
76. GRAZIE PER LA LETTURA
Presentazione realizzata da Vincenzo
Esposito
Trovi altre guide dedicate ad Arduino e al
mondo della robotica sul sito
amedeolepore.com
