Windows Azure の中でも動いている InfiniBand って何?
2014年3月22日 MVP Community Camp 2014 「Windows Azure の中でも動いている InfiniBand って何？」 セッションスライド
More Related Content
![[DI03] DWH スペシャリストが語る! Azure SQL Data Warehouse チューニングの勘所](https://cdn.slidesharecdn.com/ss_thumbnails/di03-170605023803-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Windows Azure の中でも動いている InfiniBand って何?
![[dbts-2014-tokyo] 目指せExadata!! Oracle DB高速化を目指した構成](https://cdn.slidesharecdn.com/ss_thumbnails/exadataoracledb-141125203214-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Japan Tech summit 2017] CLD 003](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfcld003-171115032051-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2015] D33:Superdome X 上の SQL Server 2014 OLTP 検証結果と S...](https://cdn.slidesharecdn.com/ss_thumbnails/dbts-tokyo-2015d33sql-servermicrosoft-150619092854-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
Windows Azure の中でも動いている InfiniBand って何?
- 1. Windows Azure の中でも 動いているInfiniBand って何? Japan Windows Azure User Group Microsoft MVP for Windows Azure 冨田 順 http://twitter.com/harutama
- 2.
- 3. Microsoft MVP for WindowsAzure な人です
- 4.
- 5.

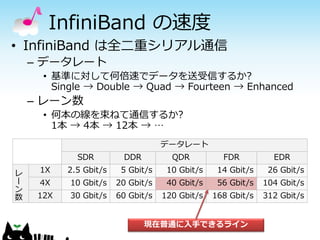

- 6. InfiniBand の速度 • InfiniBandは全二重シリアル通信 – データレート • 基準に対して何倍速でデータを送受信するか? Single → Double → Quad → Fourteen → Enhanced – レーン数 • 何本の線を束ねて通信するか? 1本 → 4本 → 12本 → … データレート SDR レ ー ン 数 DDR QDR FDR EDR 1X 2.5 Gbit/s 5 Gbit/s 10 Gbit/s 14 Gbit/s 26 Gbit/s 4X 10 Gbit/s 20 Gbit/s 40 Gbit/s 56 Gbit/s 104 Gbit/s 12X 30 Gbit/s 60 Gbit/s 120 Gbit/s 168 Gbit/s 312 Gbit/s 現在普通に入手できるライン

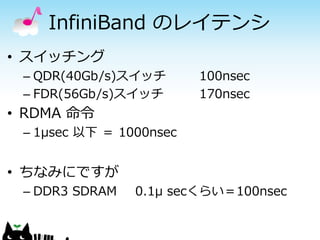

- 7. InfiniBand のレイテンシ • スイッチング –QDR(40Gb/s)スイッチ – FDR(56Gb/s)スイッチ 100nsec 170nsec • RDMA 命令 – 1μsec 以下 ＝ 1000nsec • ちなみにですが – DDR3 SDRAM 0.1μ secくらい＝100nsec

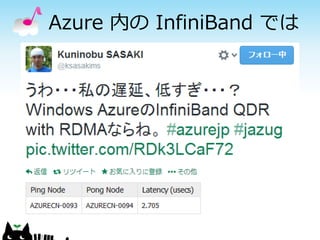

- 8.

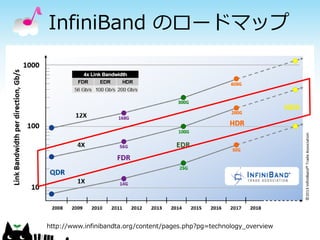

- 9.

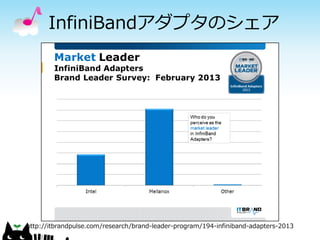

- 10.

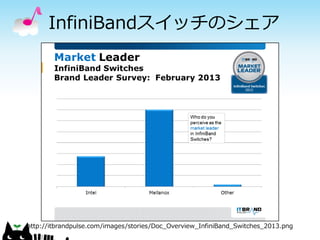

- 11.

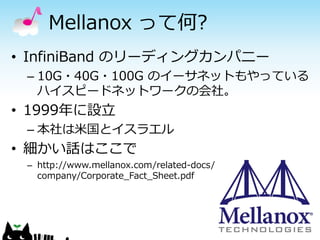

- 12. Mellanox って何? • InfiniBandのリーディングカンパニー – 10G・40G・100G のイーサネットもやっている ハイスピードネットワークの会社。 • 1999年に設立 – 本社は米国とイスラエル • 細かい話はここで – http://www.mellanox.com/related-docs/ company/Corporate_Fact_Sheet.pdf

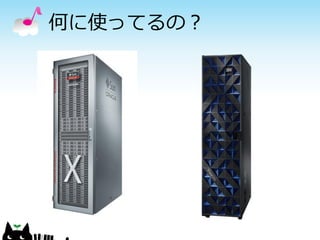

- 13.

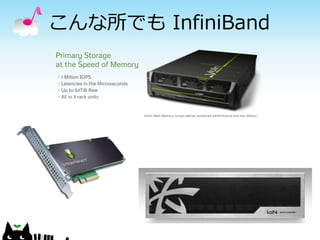

- 14.
- 15.

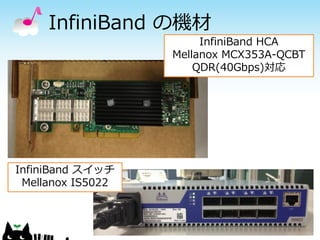

- 16. InfiniBand の機材 InfiniBand HCA MellanoxMCX353A-QCBT QDR(40Gbps)対応 InfiniBand スイッチ Mellanox IS5022

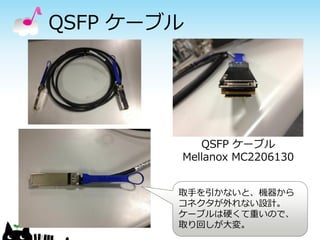

- 17. QSFP ケーブル QSFP ケーブル MellanoxMC2206130 取手を引かないと、機器から コネクタが外れない設計。 ケーブルは硬くて重いので、 取り回しが大変。

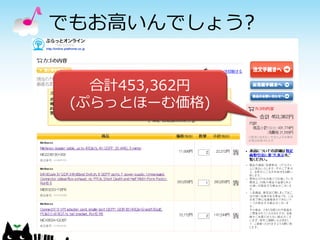

- 18.

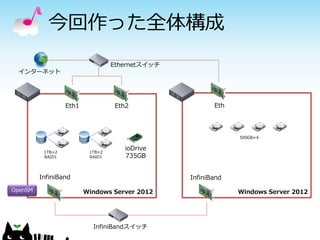

- 19.
- 20. サブネットマネージャー • 通称「SM」と書かれている。 • サブネット内にある物理的なInfiniBand の状態 を検出して、最適な経路を監視する。 • どこで動作していても構わないが、最低限どこか で1つの SM が動作している必要がある。 – マシンのサービスとして動作 • OpenSM を使うのが一般的。 – スイッチで動作 • 「マネージドスイッチ」は SM が動作可能なInfiniBandス イッチのことを指す。 • 「アンマネージドスイッチ」の表記や、特に記載が無ければ、 SM の機能は入っていない。

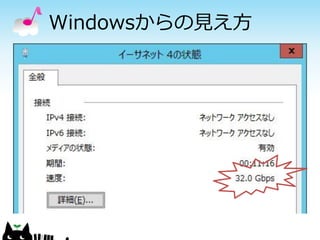

- 21.
- 22.

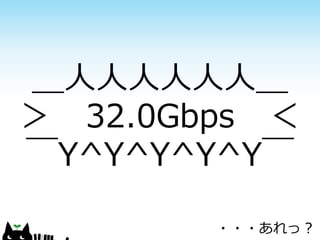

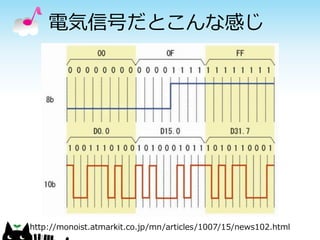

- 23. 8Gbpsはどこに行った？ • 8b/10b 変換がかかるので、 40Gbps× (8 / 10) = 32Gbps になる。 生のシリアル・データは、LowやHighの状態が長期間、或いは不定期に 渡って続く可能性があるため、そこからクロックを取り出す事が出来ない。 8b/10bでは、どのようなデータであっても、Low又はHigh状態の期間が 3クロック以下になるように変換を行う。これによって、帯域の20%をロ スする代わりに、データとクロックを同じ配線で同時に送受信する事が可 能になる。 現在のシリアル転送方式の主流であり、イーサネット、ファイバーチャネ ル、IEEE 1394、PCI Express 2.0、Serial ATA、USB 3.0などがこの方式 を採っている。PCI Express 3.0では128b/130bが採用されている。 http://ja.wikipedia.org/wiki/8b/10b
- 24.
- 25. 変換の違い • SDR DDRQDRまで – 8b/10b変換 ＝ 実効レート 80% 40Gb/s → 32Gb/s (QDRの場合) • FDR以降 – 64b/66b ＝ 実効レート 97% 56Gbps → 54.3Gb/s (FDRの場合)

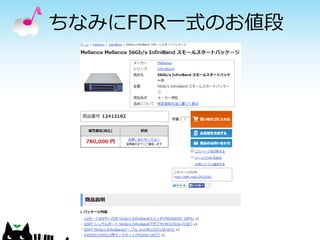

- 26.
- 27.

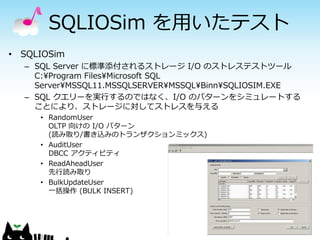

- 28. SQLIOSim を用いたテスト • SQLIOSim –SQL Server に標準添付されるストレージ I/O のストレステストツール C:¥Program Files¥Microsoft SQL Server¥MSSQL11.MSSQLSERVER¥MSSQL¥Binn¥SQLIOSIM.EXE – SQL クエリーを実行するのではなく、I/O のパターンをシミュレートする ことにより、ストレージに対してストレスを与える • RandomUser OLTP 向けの I/O パターン (読み取り/書き込みのトランザクションミックス) • AuditUser DBCC アクティビティ • ReadAheadUser 先行読み取り • BulkUpdateUser 一括操作 (BULK INSERT)

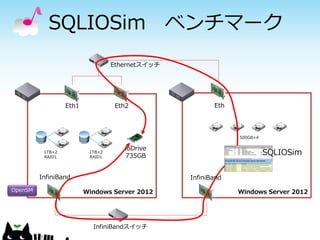

- 29. SQLIOSim ベンチマーク Ethernetスイッチ Eth1 Eth2 Eth 500GB×4 1TB×2 RAID1 1TB×2 RAID1 ioDrive 735GB InfiniBand OpenSM SQLIOSim InfiniBand Windows Server2012 InfiniBandスイッチ Windows Server 2012

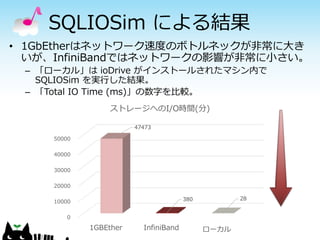

- 30. SQLIOSim による結果 • 1GbEtherはネットワーク速度のボトルネックが非常に大き いが、InfiniBandではネットワークの影響が非常に小さい。 –「ローカル」は ioDrive がインストールされたマシン内で SQLIOSim を実行した結果。 – 「Total IO Time (ms)」の数字を比較。 ストレージへのI/O時間(分) 47473 50000 40000 30000 20000 28 380 10000 0 1GBEther InfiniBand ローカル
- 31. SMB ダイレクト • WindowsServer 2012 から導入された新機能。 – 正確にはSMB 3.0 から導入された機能。 • Windows のネットワークファイル共有（SMB）を高速化 – RDMA（Remote Direct Memory Access）に対応した機器を用いた 場合、サーバーとクライアントの メモリの内容を直接読み書きする ことで高速なファイル転送を行う。 • 主な用途 – ファイル共有 – 仮想マシンのマイグレーション – データベース

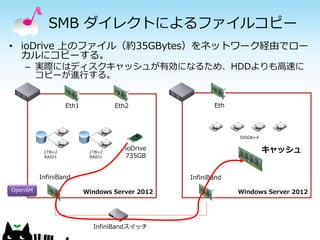

- 32. SMB ダイレクトによるファイルコピー • ioDrive上のファイル（約35GBytes）をネットワーク経由でロー カルにコピーする。 – 実際にはディスクキャッシュが有効になるため、HDDよりも高速に コピーが進行する。 Eth1 Eth2 Eth 500GB×4 1TB×2 RAID1 1TB×2 RAID1 ioDrive 735GB InfiniBand OpenSM キャッシュ InfiniBand Windows Server 2012 InfiniBandスイッチ Windows Server 2012

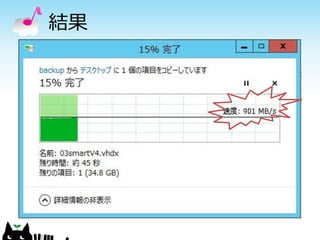

- 33.
- 34.

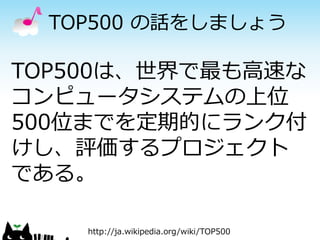

- 35.

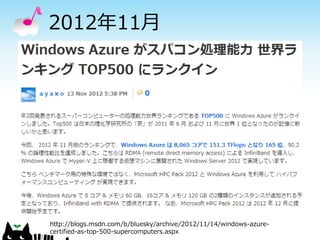

- 36.

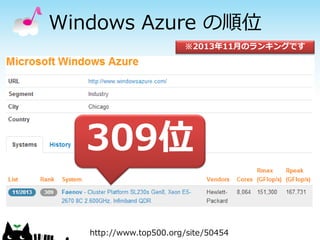

- 37.
- 38.

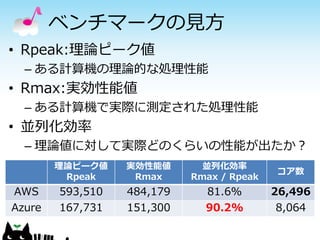

- 39. ベンチマークの見方 • Rpeak:理論ピーク値 – ある計算機の理論的な処理性能 •Rmax:実効性能値 – ある計算機で実際に測定された処理性能 • 並列化効率 – 理論値に対して実際どのくらいの性能が出たか？ 理論ピーク値 Rpeak 実効性能値 Rmax 並列化効率 Rmax / Rpeak コア数 AWS 593,510 484,179 81.6% 26,496 Azure 167,731 151,300 90.2% 8,064
- 40.
- 41. 速い順に並列化効率を見ると… ※2013年11月のランキングです 順位 名前 場所 Rmax Rpeak 並列化効率 1 Tianhe-2 (MilkyWay-2)中国 33,862,700 54,902,400 61.7% 2 Titan アメリカ 17,590,000 27,112,550 64.9% 3 Sequoia アメリカ 17,173,224 20,132,659 85.3% 4 K computer 日本 10,510,000 11,280,384 93.2% 5 Mira アメリカ 8,586,612 10,066,330 85.3% やっぱり「京コンピュータ」はいろいろおかしい

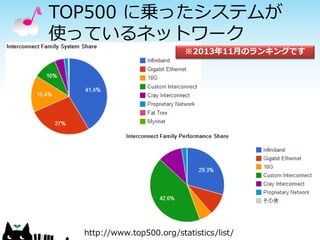

- 42.
- 43.
- 44.

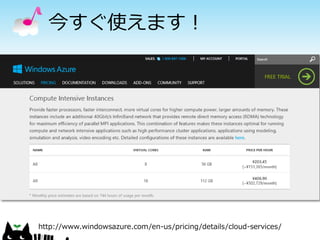

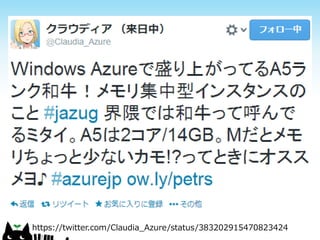

- 45.
- 46.

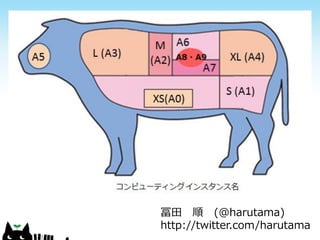

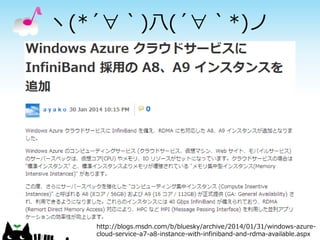

- 47.
- 48.

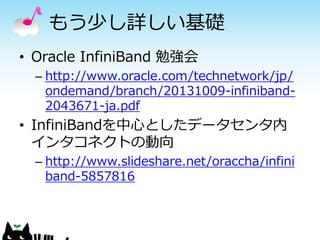

- 49. もう少し詳しい基礎 • Oracle InfiniBand勉強会 – http://www.oracle.com/technetwork/jp/ ondemand/branch/20131009-infiniband2043671-ja.pdf • InfiniBandを中心としたデータセンタ内 インタコネクトの動向 – http://www.slideshare.net/oraccha/infini band-5857816

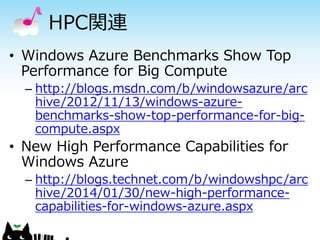

- 50. HPC関連 • Windows AzureBenchmarks Show Top Performance for Big Compute – http://blogs.msdn.com/b/windowsazure/arc hive/2012/11/13/windows-azurebenchmarks-show-top-performance-for-bigcompute.aspx • New High Performance Capabilities for Windows Azure – http://blogs.technet.com/b/windowshpc/arc hive/2014/01/30/new-high-performancecapabilities-for-windows-azure.aspx
