What is visor_fs_201207_customize

Not official document
VisorFSって
なんなのさ、
結局。
Takao Setaka
@twtko

Not official document2
ESXiにおけるファイルシステム
1.VMFS5
2.NFS
3.Vfat
4.vmkcore

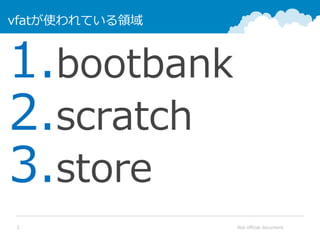

vfatが使われている領域
1.bootbank
2.scratch
3.store

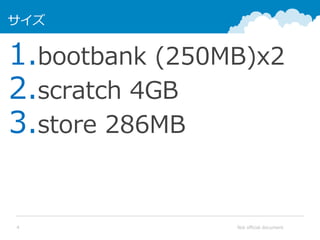

サイズ
1.bootbank (250MB)x2
2.scratch 4GB
3.store 286MB

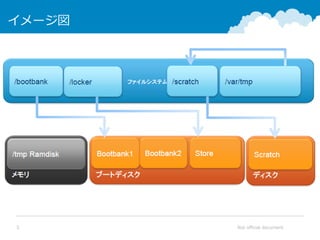

イメージ図

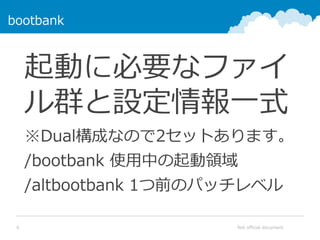

bootbank
起動に必要なファイ
ル群と設定情報一式
※Dual構成なので2セットあります。
/bootbank 使用中の起動領域
/altbootbank 1つ前のパッチレベル

store
ESXiとして使用する
ファイル群
(VMwareToolsとか
ドライバイメージ等)

scratch
ご存知の通り！

あれ？
VisorFSは？
→起動の都度再
構成される

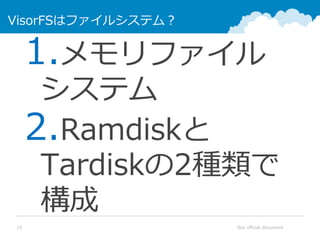

VisorFSはファイルシステム？
1.メモリファイル
システム
2.Ramdiskと
Tardiskの2種類で
構成

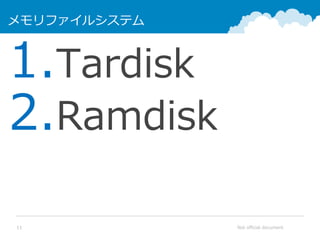

メモリファイルシステム
1.Tardisk
2.Ramdisk

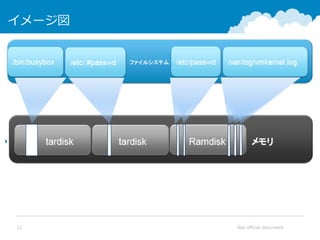

イメージ図

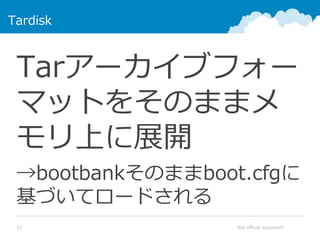

Tardisk
Tarアーカイブフォー
マットをそのままメ
モリ上に展開
→bootbankそのままboot.cfgに
基づいてロードされる

Tardiskイメージ図

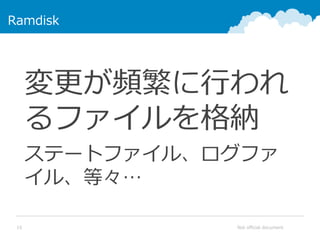

Ramdisk
変更が頻繁に行われ
るファイルを格納
ステートファイル、ログファ
イル、等々…

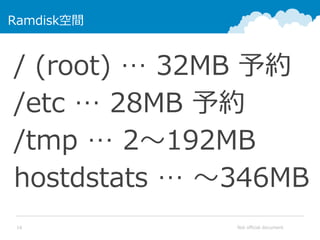

Ramdisk空間
/ (root) … 32MB 予約
/etc … 28MB 予約
/tmp … 2～192MB
hostdstats … ～346MB

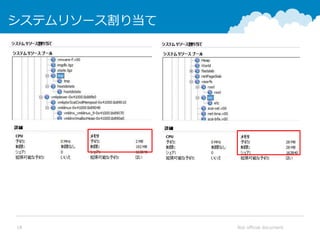

システムリソース割り当て

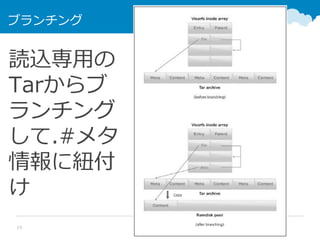

ブランチング
読込専用の
Tarからブ
ランチング
して.#メタ
情報に紐付
け

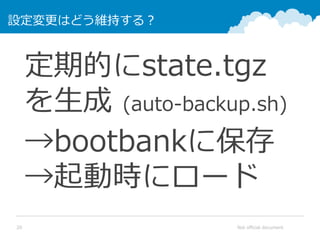

設定変更はどう維持する？
定期的にstate.tgz
を生成 (auto-backup.sh)
→bootbankに保存
→起動時にロード

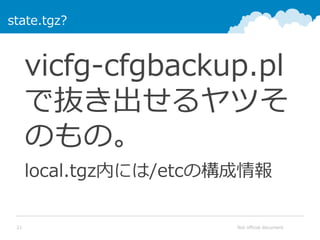

state.tgz?
vicfg-cfgbackup.pl
で抜き出せるヤツそ
のもの。
local.tgz内には/etcの構成情報

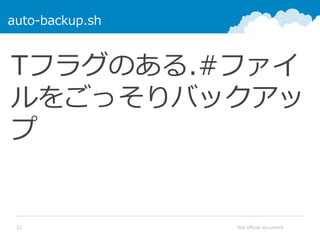

auto-backup.sh
Tフラグのある.#ファイ
ルをごっそりバックアッ
プ

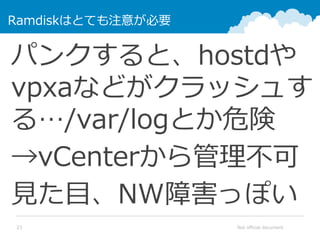

Ramdiskはとても注意が必要
パンクすると、hostdや
vpxaなどがクラッシュす
る…/var/logとか危険
→vCenterから管理不可
見た目、NW障害っぽい

/tmpはRamdisk
scratchちゃんと構成
/tmpは定期的にクリー
ンアップされる
→障害切り分け不可

Not official document
おしまい
