Wakameユーザ会 #010の発表資料です。 ネットワークに関してあまり詳しくない新人が試行錯誤しながらWakame-VDCとOpenVNetを動かしてみました。実際に動かしてみて苦労したところや同じように初めて触る人がつまづきそうなところ等をまとめて発表しました。

1. 新人が
Wakame-VDCと
OpenVNetを動かしてみた
2015年10月16日
TIS株式会社 八代光平

2. 自己紹介
八代 光平 やつしろ こうへい
経歴
電気通信大学大学院情報理工学研究科卒業
TIS株式会社戦略技術センター 新入社員
スペック
ネットワークに関する知識はあんまり…
2

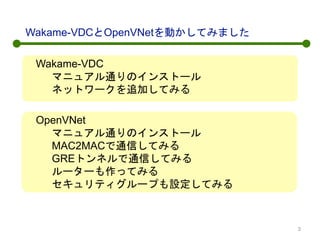

3. Wakame-VDCとOpenVNetを動かしてみました
Wakame-VDC
マニュアル通りのインストール
ネットワークを追加してみる
OpenVNet
マニュアル通りのインストール
MAC2MACで通信してみる
GREトンネルで通信してみる
ルーターも作ってみる
セキュリティグループも設定してみる
3

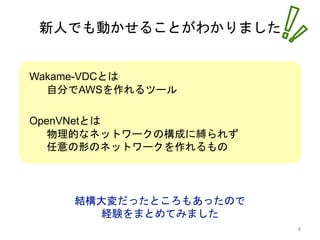

4. 新人でも動かせることがわかりました
結構大変だったところもあったので
経験をまとめてみました
Wakame-VDCとは
自分でAWSを作れるツール
OpenVNetとは
物理的なネットワークの構成に縛られず
任意の形のネットワークを作れるもの
4

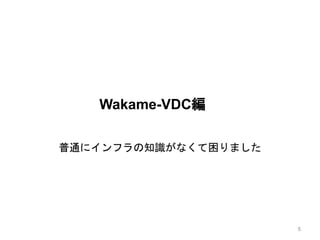

5. Wakame-VDC編
普通にインフラの知識がなくて困りました
5

6. eth0
192.168.3.100

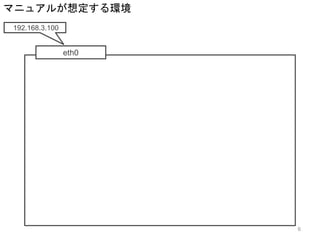

マニュアルが想定する環境
6

7. eth0
CentOS6.7
192.168.3.100

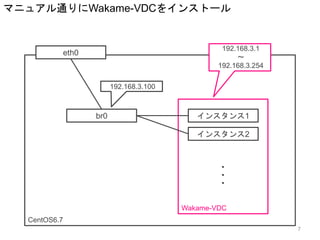

マニュアル通りにWakame-VDCをインストール
br0 インスタンス1
インスタンス2
・・・
Wakame-VDC
192.168.3.1
〜
192.168.3.254
7

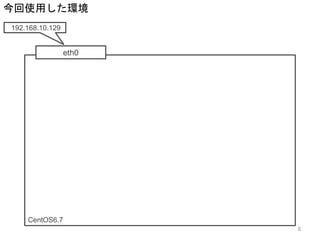

8. 今回使用した環境
eth0
CentOS6.7
192.168.10.129
8

9. eth0
CentOS6.7
192.168.10.129
br0 インスタンス1
インスタンス2
・・・
Wakame-VDC
192.168.10.1
〜
192.168.10.254

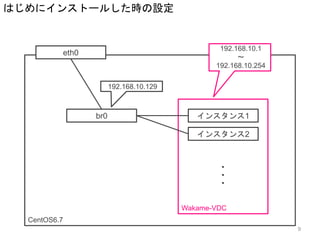

はじめにインストールした時の設定
9

10. eth0
CentOS6.7
192.168.10.129
br0 インスタンス1
インスタンス2
・・・
Wakame-VDC
192.168.10.1
〜
192.168.10.254

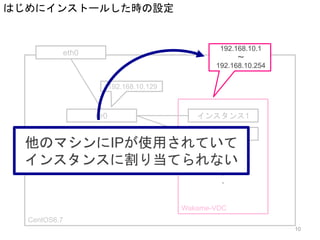

他のマシンにIPが使用されていて
インスタンスに割り当てられない
はじめにインストールした時の設定
10

11. eth0
CentOS6.7
192.168.3.100
br0 インスタンス1
インスタンス2
・・・
Wakame-VDC
192.168.3.1
〜
192.168.3.254
192.168.10.129

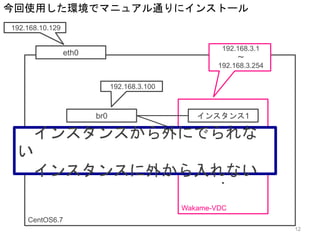

今回使用した環境でマニュアル通りにインストール
11

12. eth0
CentOS6.7
192.168.3.100
br0 インスタンス1
インスタンス2
・・・
Wakame-VDC
192.168.3.1
〜
192.168.3.254
192.168.10.129
インスタンスから外にでられな
い
インスタンスに外から入れない
今回使用した環境でマニュアル通りにインストール
12

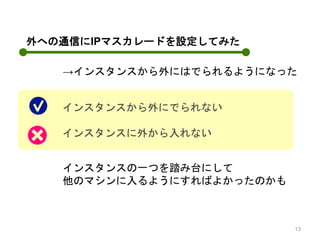

13. 外への通信にIPマスカレードを設定してみた
→インスタンスから外にはでられるようになった
インスタンスの一つを踏み台にして
他のマシンに入るようにすればよかったのかも
インスタンスから外にでられない
インスタンスに外から入れない
13

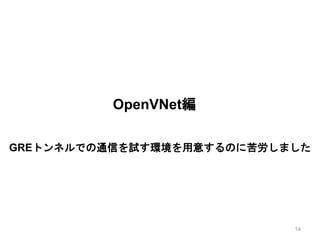

14. OpenVNet編
GREトンネルでの通信を試す環境を用意するのに苦労しました
14

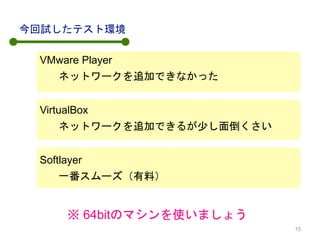

15. VMware Player
今回試したテスト環境
ネットワークを追加できなかった
VirtualBox
ネットワークを追加できるが少し面倒くさい
Softlayer
一番スムーズ（有料）
※ 64bitのマシンを使いましょう
15

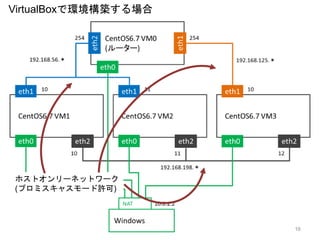

16. VirtualBoxで環境構築する場合
ホストオンリーネットワーク
(プロミスキャスモード許可)
16

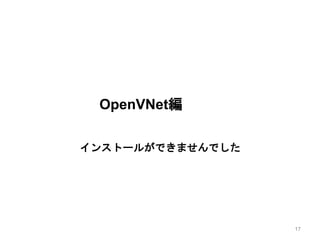

17. OpenVNet編
インストールができませんでした
17

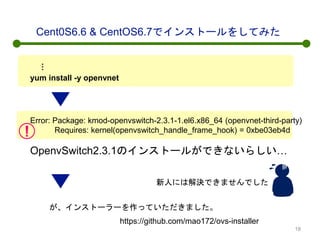

18. Cent0S6.6 & CentOS6.7でインストールをしてみた
yum install -y openvnet
Error: Package: kmod-openvswitch-2.3.1-1.el6.x86_64 (openvnet-third-party)
Requires: kernel(openvswitch_handle_frame_hook) = 0xbe03eb4d
OpenvSwitch2.3.1のインストールができないらしい…
新人には解決できませんでした
が、インストーラーを作っていただきました。
https://github.com/mao172/ovs-installer
…
18

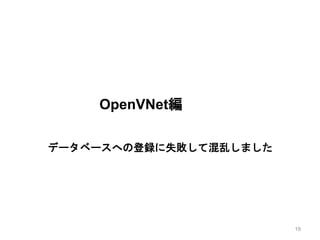

19. OpenVNet編
データベースへの登録に失敗して混乱しました
19

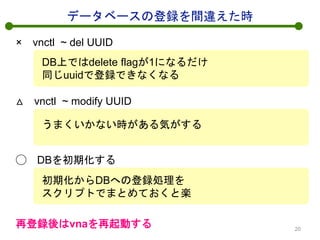

20. データベースの登録を間違えた時
× vnctl ~ del UUID
DB上ではdelete flagが1になるだけ
同じuuidで登録できなくなる
△ vnctl ~ modify UUID
うまくいかない時がある気がする
◯ DBを初期化する
初期化からDBへの登録処理を
スクリプトでまとめておくと楽
再登録後はvnaを再起動する 20

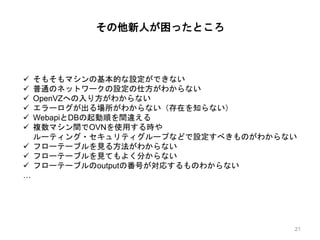

21. その他新人が困ったところ
 そもそもマシンの基本的な設定ができない
 普通のネットワークの設定の仕方がわからない
 OpenVZへの入り方がわからない
 エラーログが出る場所がわからない（存在を知らない）
 WebapiとDBの起動順を間違える
 複数マシン間でOVNを使用する時や
ルーティング・セキュリティグループなどで設定すべきものがわからない
 フローテーブルを見る方法がわからない
 フローテーブルを見てもよく分からない
 フローテーブルのoutputの番号が対応するものわからない
…
21

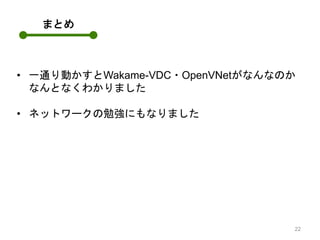

22. まとめ
• 一通り動かすとWakame-VDC・OpenVNetがなんなのか
なんとなくわかりました
• ネットワークの勉強にもなりました
22
