VyOSでMPLS

1. Copyright © NIFTY Corporation All Rights Reserved.
VyOSでMPLS
ニフティ株式会社
日下部 雄也

2. Copyright © NIFTY Corporation All Rights Reserved. 2

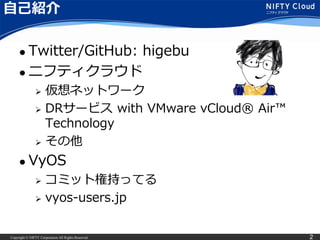

自己紹介
 Twitter/GitHub: higebu
 ニフティクラウド
 仮想ネットワーク
 DRサービス with VMware vCloud® Air™
Technology
 その他
 VyOS
 コミット権持ってる
 vyos-users.jp

3. Copyright © NIFTY Corporation All Rights Reserved. 3

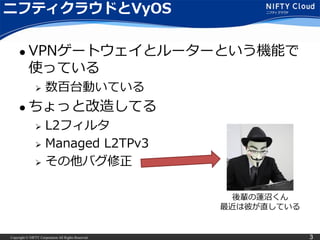

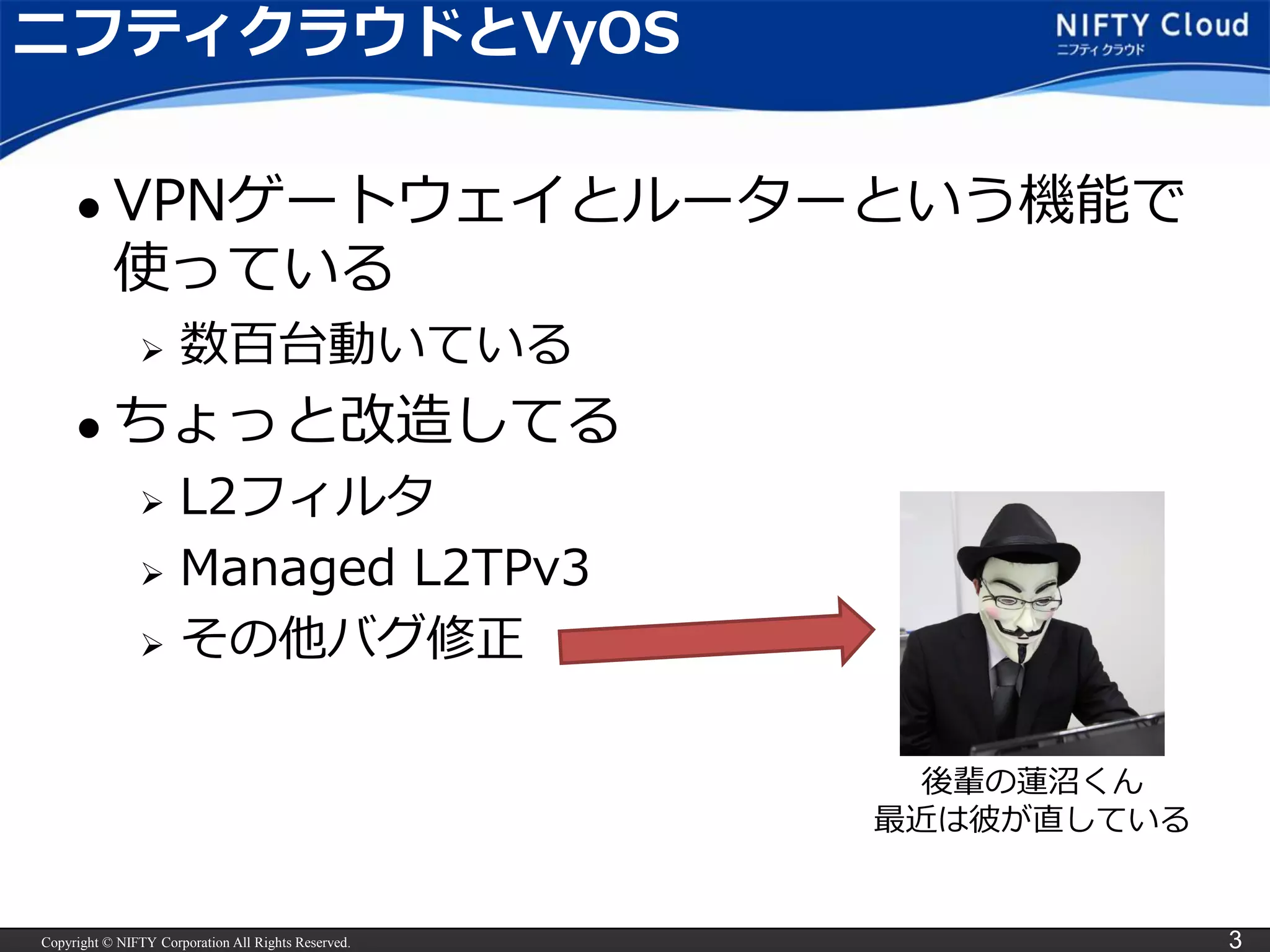

ニフティクラウドとVyOS
 VPNゲートウェイとルーターという機能で
使っている
 数百台動いている
 ちょっと改造してる
 L2フィルタ
 Managed L2TPv3
 その他バグ修正
後輩の蓮沼くん
最近は彼が直している

4. Copyright © NIFTY Corporation All Rights Reserved. 4

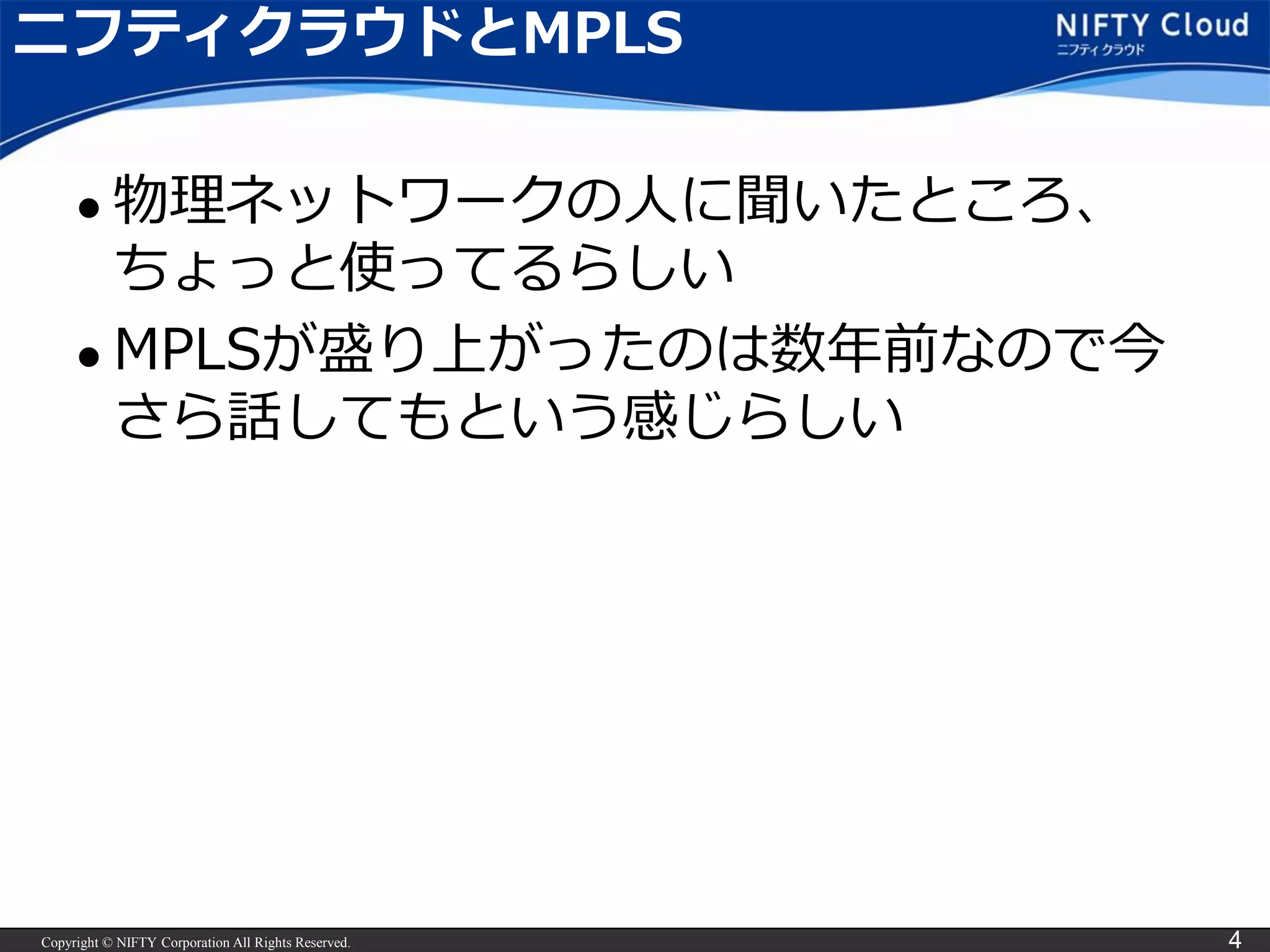

ニフティクラウドとMPLS
 物理ネットワークの人に聞いたところ、
ちょっと使ってるらしい
 MPLSが盛り上がったのは数年前なので今
さら話してもという感じらしい

5. Copyright © NIFTY Corporation All Rights Reserved. 5

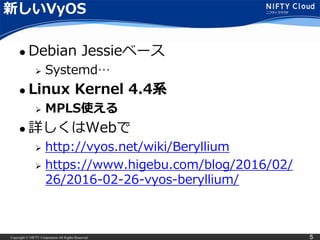

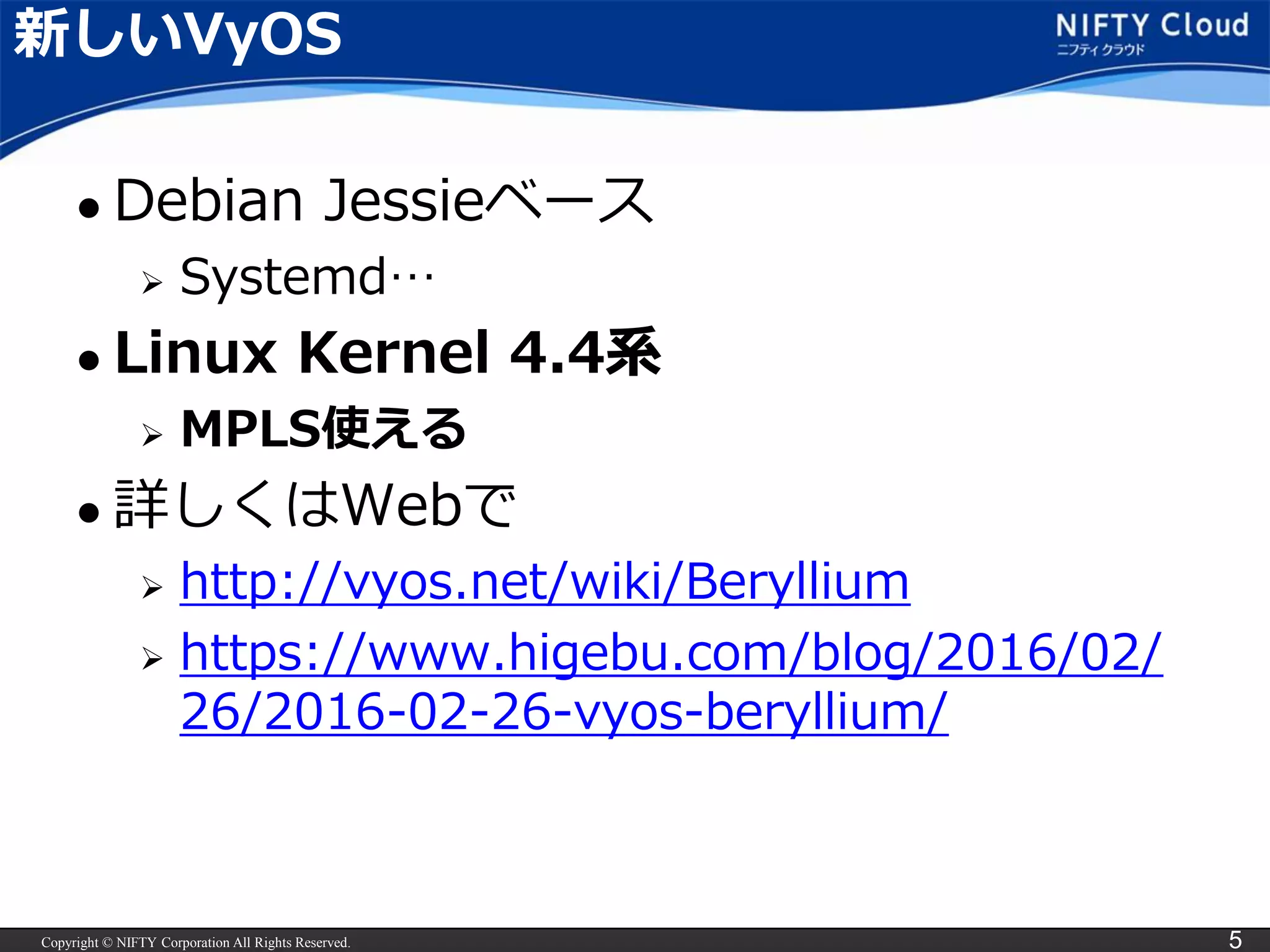

新しいVyOS
 Debian Jessieベース
 Systemd…
 Linux Kernel 4.4系
 MPLS使える
 詳しくはWebで
 http://vyos.net/wiki/Beryllium
 https://www.higebu.com/blog/2016/02/
26/2016-02-26-vyos-beryllium/

6. Copyright © NIFTY Corporation All Rights Reserved. 6

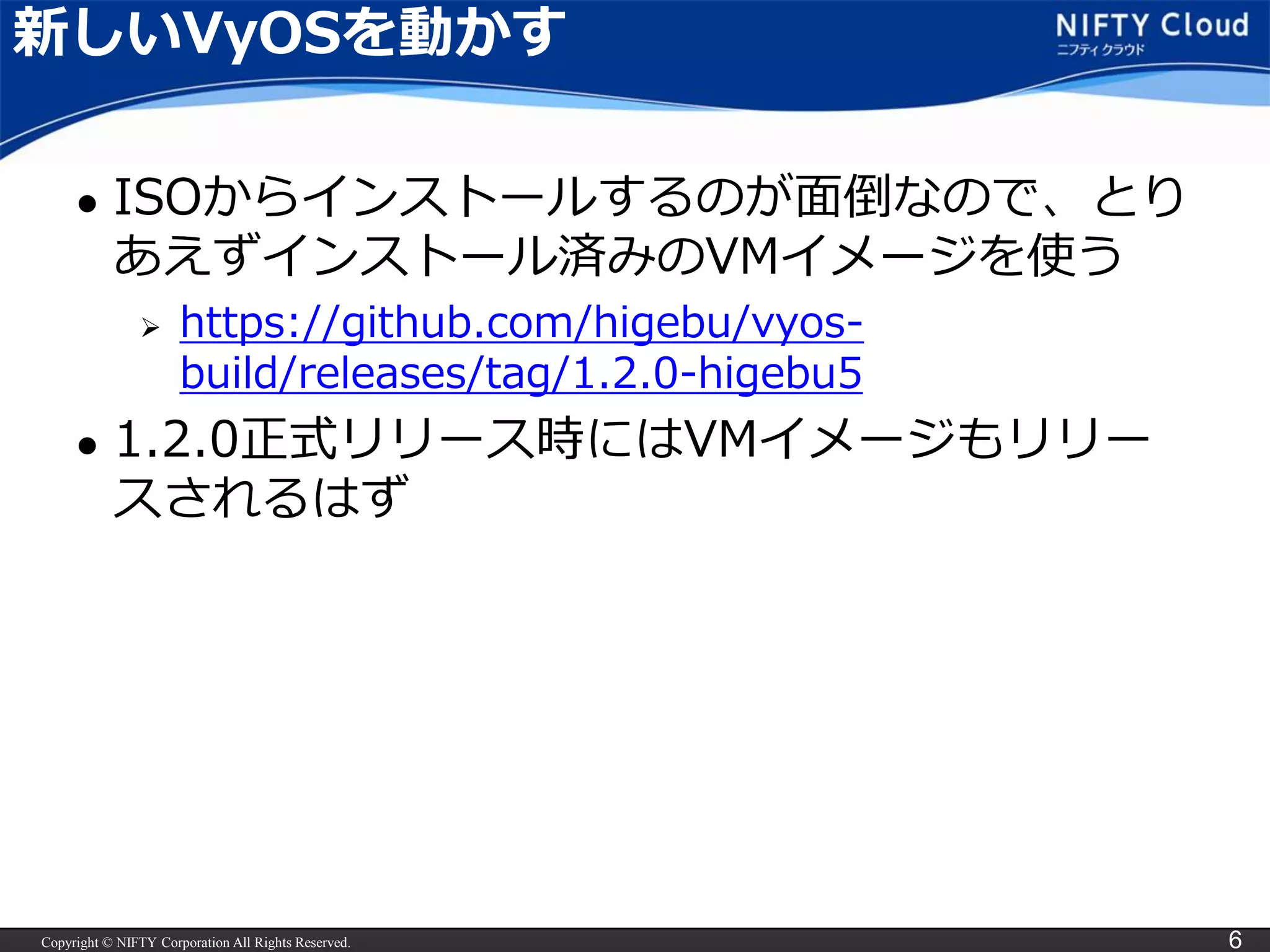

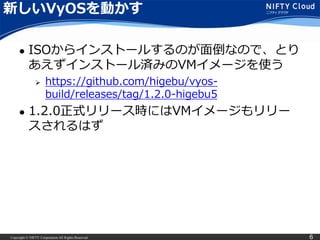

新しいVyOSを動かす
 ISOからインストールするのが面倒なので、とり
あえずインストール済みのVMイメージを使う
 https://github.com/higebu/vyos-
build/releases/tag/1.2.0-higebu5
 1.2.0正式リリース時にはVMイメージもリリー
スされるはず

7. Copyright © NIFTY Corporation All Rights Reserved. 7

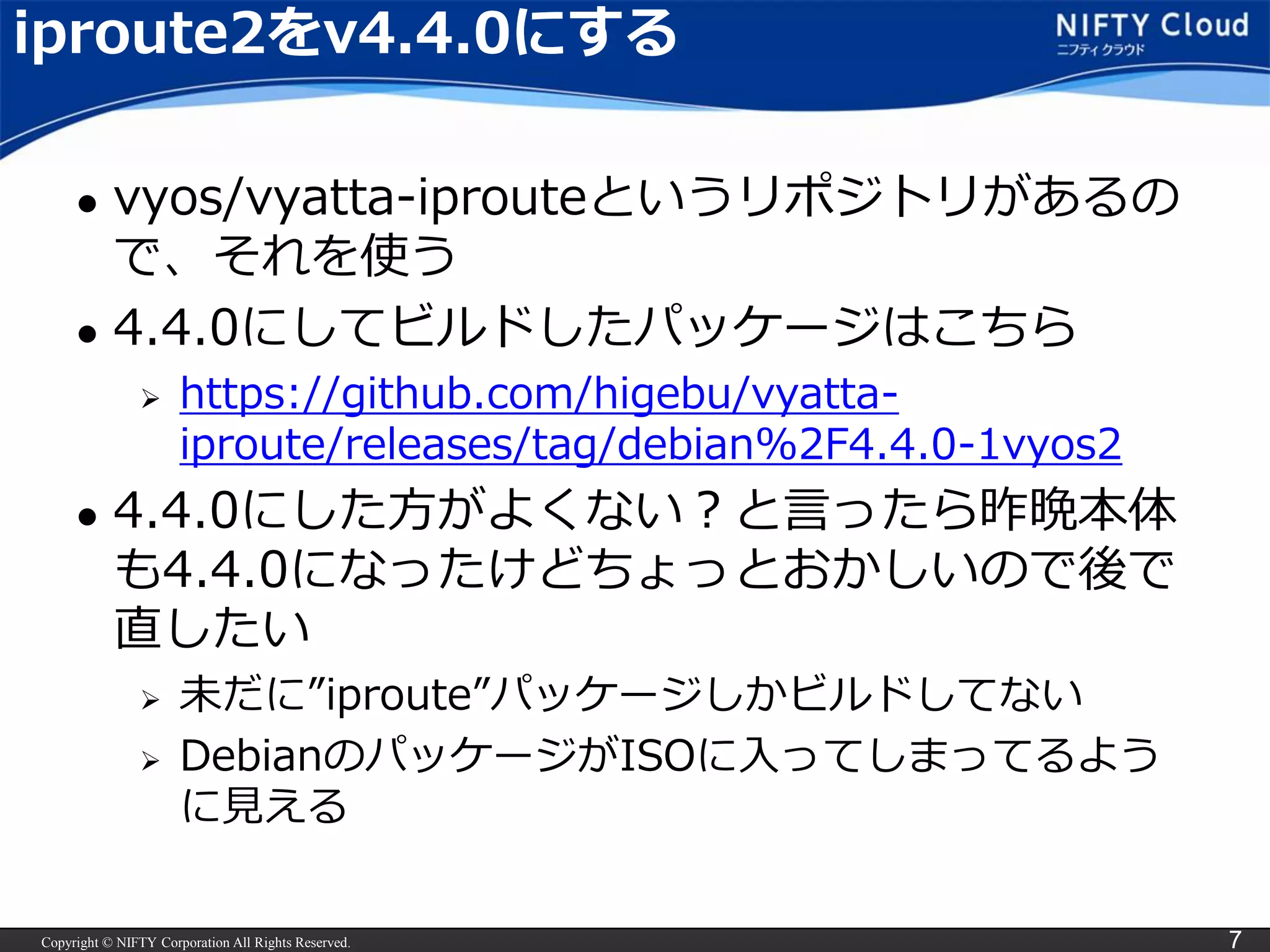

iproute2をv4.4.0にする
 vyos/vyatta-iprouteというリポジトリがあるの
で、それを使う
 4.4.0にしてビルドしたパッケージはこちら
 https://github.com/higebu/vyatta-
iproute/releases/tag/debian%2F4.4.0-1vyos2
 4.4.0にした方がよくない？と言ったら昨晩本体
も4.4.0になったけどちょっとおかしいので後で
直したい
 未だに”iproute”パッケージしかビルドしてない
 DebianのパッケージがISOに入ってしまってるよう
に見える
 さっき見たら修正したISOできてた
– UnicronNLさん仕事早すぎる

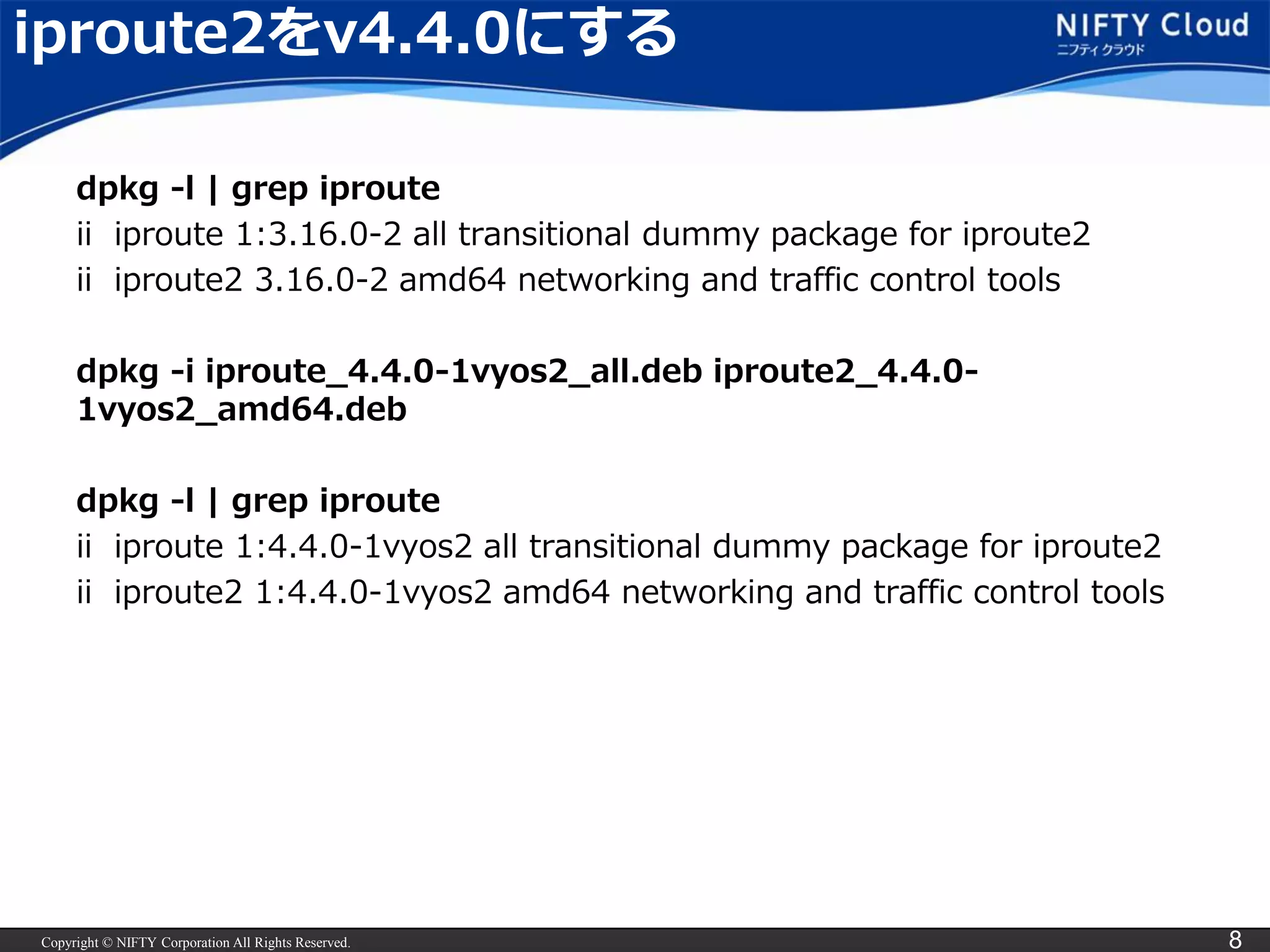

8. Copyright © NIFTY Corporation All Rights Reserved. 8
iproute2をv4.4.0にする
dpkg -l | grep iproute
ii iproute 1:3.16.0-2 all transitional dummy package for iproute2
ii iproute2 3.16.0-2 amd64 networking and traffic control tools
dpkg -i iproute_4.4.0-1vyos2_all.deb iproute2_4.4.0-
1vyos2_amd64.deb
dpkg -l | grep iproute
ii iproute 1:4.4.0-1vyos2 all transitional dummy package for iproute2
ii iproute2 1:4.4.0-1vyos2 amd64 networking and traffic control tools
※最新のISOを使う場合、この手順はいらないです

9. Copyright © NIFTY Corporation All Rights Reserved. 9

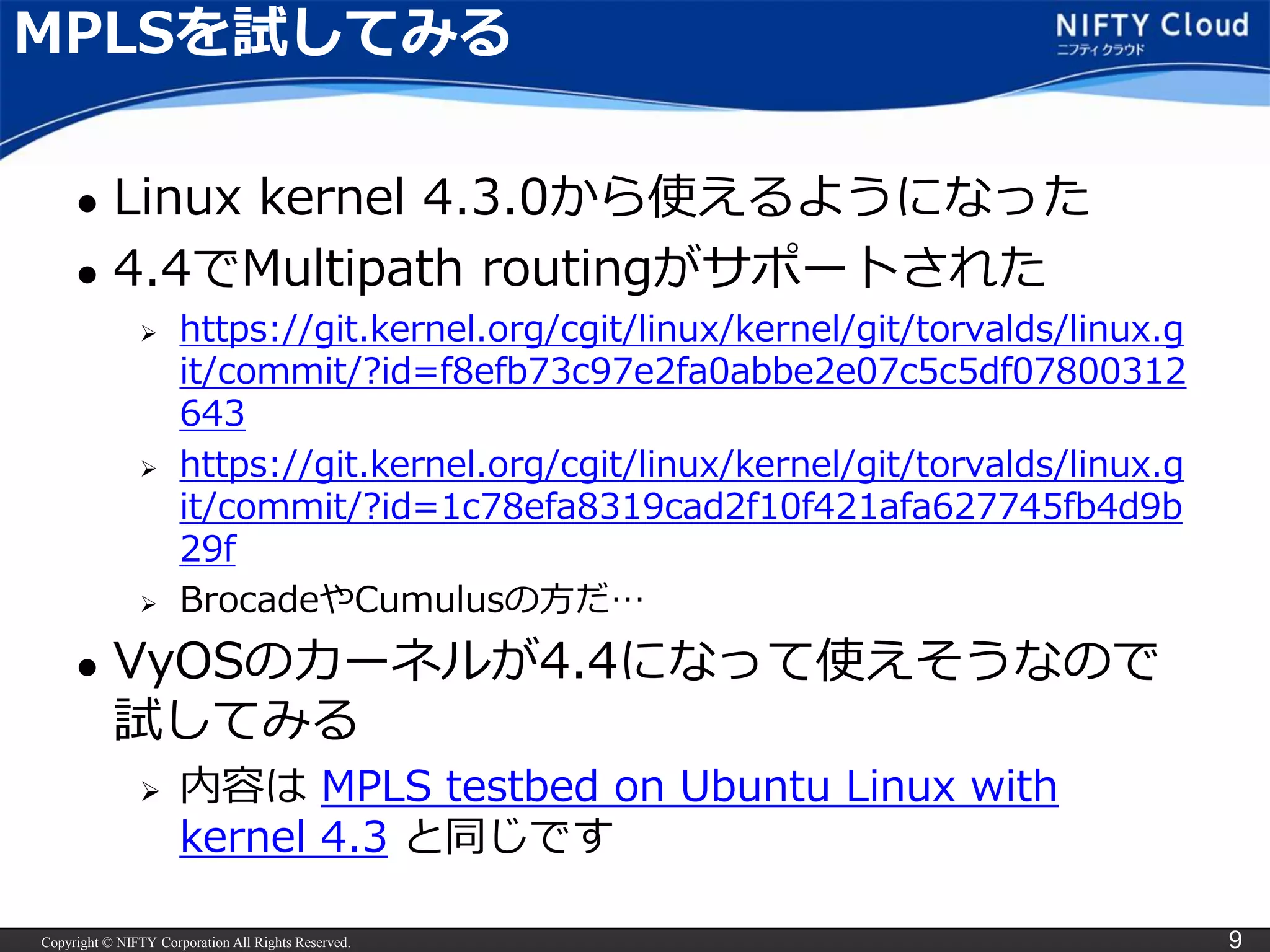

MPLSを試してみる
 Linux kernel 4.3.0から使えるようになった
 4.4でMultipath routingがサポートされた
 https://git.kernel.org/cgit/linux/kernel/git/torvalds/linux.g
it/commit/?id=f8efb73c97e2fa0abbe2e07c5c5df07800312
643
 https://git.kernel.org/cgit/linux/kernel/git/torvalds/linux.g
it/commit/?id=1c78efa8319cad2f10f421afa627745fb4d9b
29f
 BrocadeやCumulusの方だ…
 VyOSのカーネルが4.4になって使えそうなので
試してみる
 内容は MPLS testbed on Ubuntu Linux with
kernel 4.3 と同じです

10. Copyright © NIFTY Corporation All Rights Reserved. 10

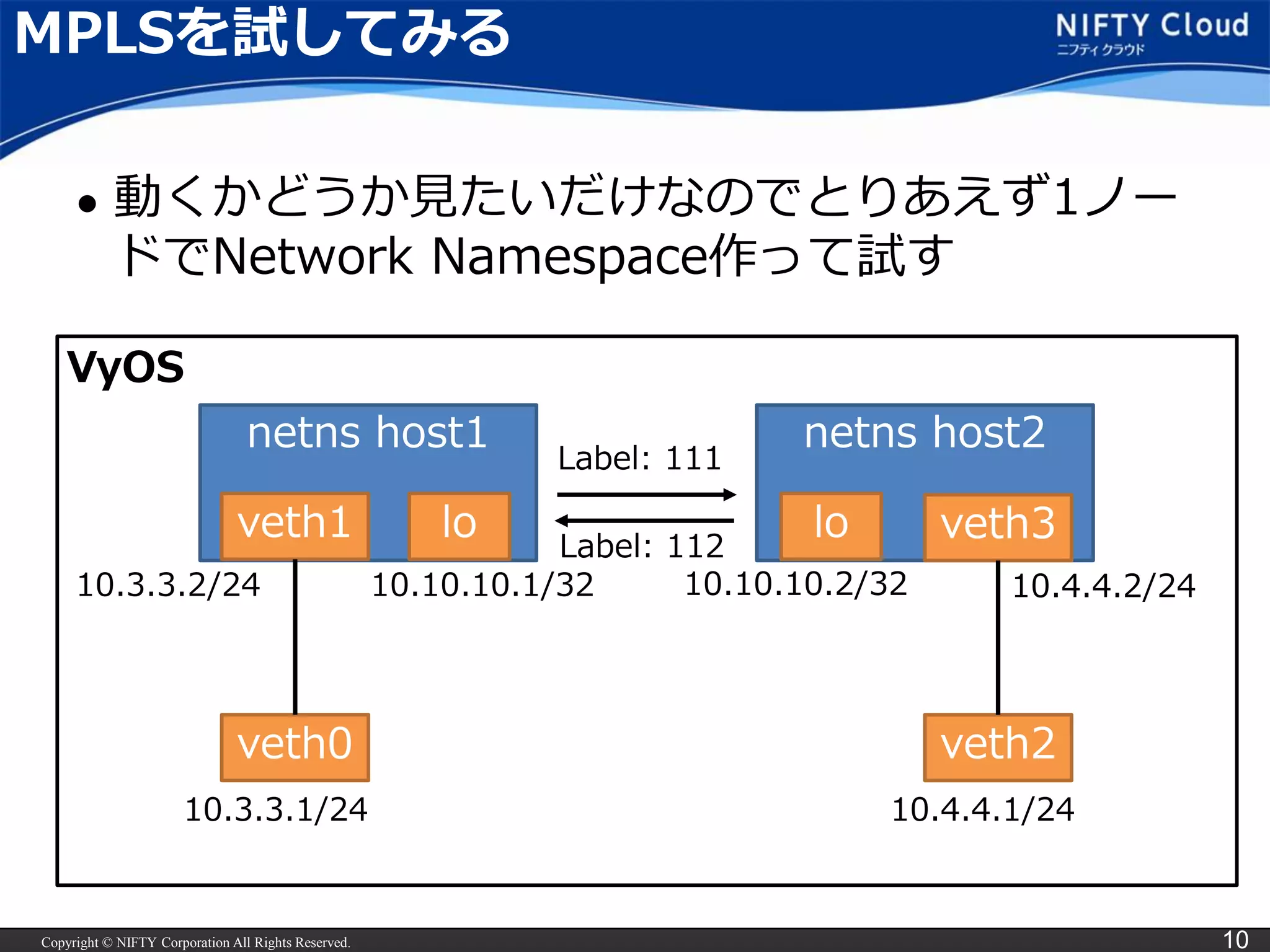

MPLSを試してみる
 動くかどうか見たいだけなのでとりあえず1ノー
ドでNetwork Namespace作って試す
netns host1
veth1
netns host2
veth3
veth0 veth2
lo lo
10.3.3.1/24 10.4.4.1/24
10.10.10.1/3210.3.3.2/24 10.4.4.2/2410.10.10.2/32
Label: 111
Label: 112
VyOS

11. Copyright © NIFTY Corporation All Rights Reserved. 11

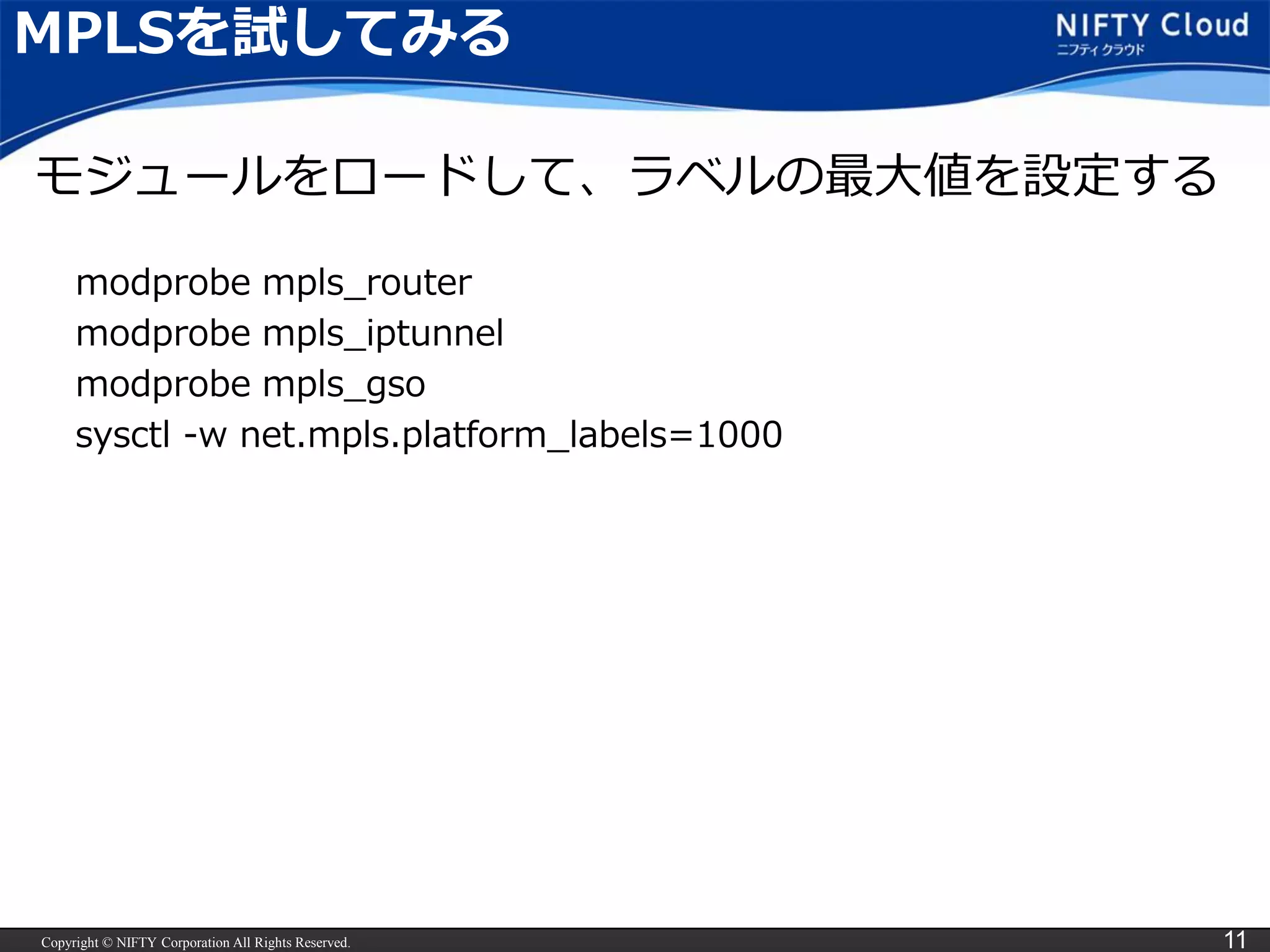

MPLSを試してみる
modprobe mpls_router
modprobe mpls_iptunnel
modprobe mpls_gso
sysctl -w net.mpls.platform_labels=1000
モジュールをロードして、ラベルの最大値を設定する

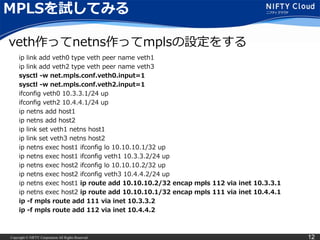

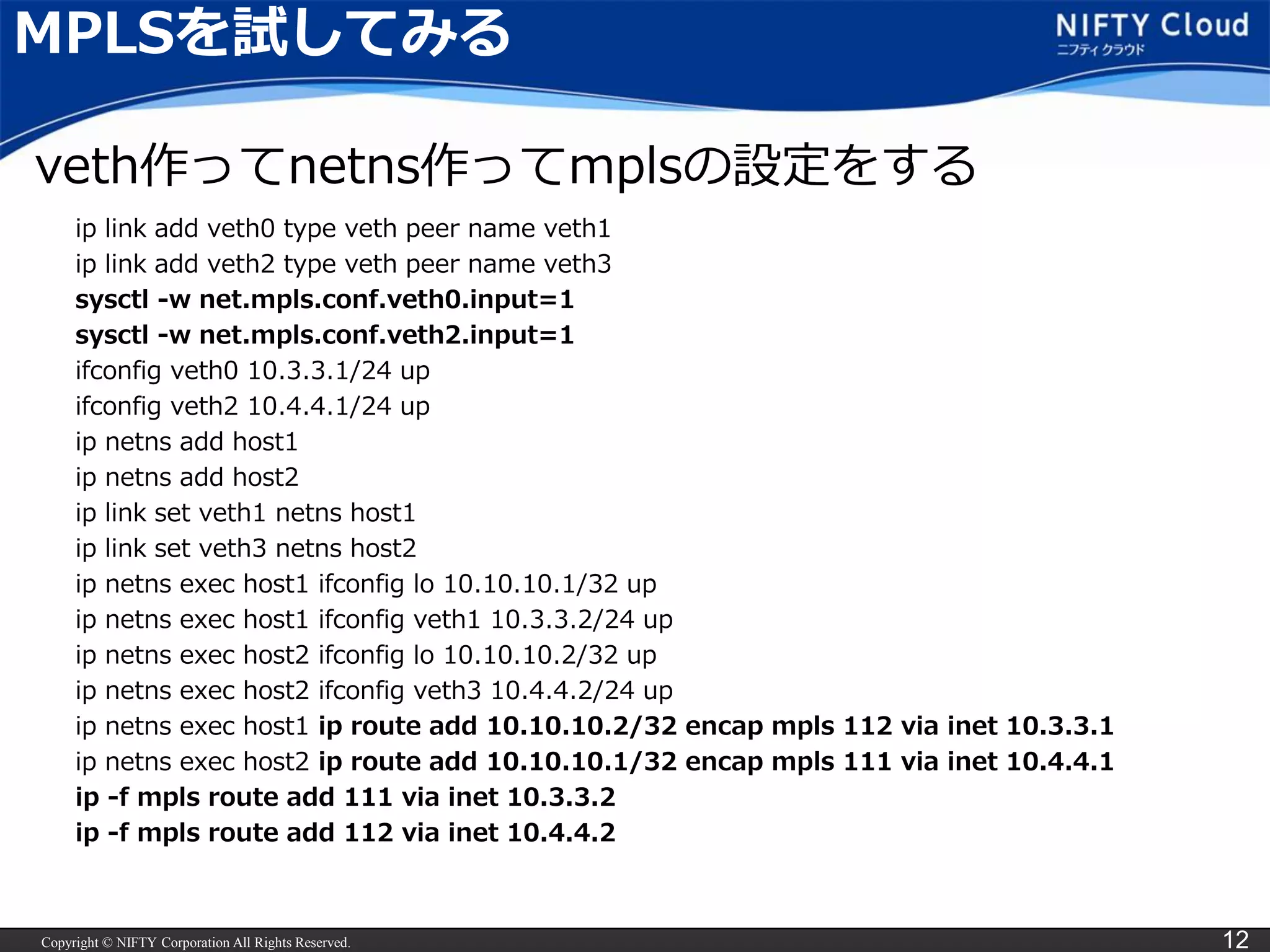

12. Copyright © NIFTY Corporation All Rights Reserved. 12
MPLSを試してみる
ip link add veth0 type veth peer name veth1
ip link add veth2 type veth peer name veth3
sysctl -w net.mpls.conf.veth0.input=1
sysctl -w net.mpls.conf.veth2.input=1
ifconfig veth0 10.3.3.1/24 up
ifconfig veth2 10.4.4.1/24 up
ip netns add host1
ip netns add host2
ip link set veth1 netns host1
ip link set veth3 netns host2
ip netns exec host1 ifconfig lo 10.10.10.1/32 up
ip netns exec host1 ifconfig veth1 10.3.3.2/24 up
ip netns exec host2 ifconfig lo 10.10.10.2/32 up
ip netns exec host2 ifconfig veth3 10.4.4.2/24 up
ip netns exec host1 ip route add 10.10.10.2/32 encap mpls 112 via inet 10.3.3.1
ip netns exec host2 ip route add 10.10.10.1/32 encap mpls 111 via inet 10.4.4.1
ip -f mpls route add 111 via inet 10.3.3.2
ip -f mpls route add 112 via inet 10.4.4.2
veth作ってnetns作ってmplsの設定をする

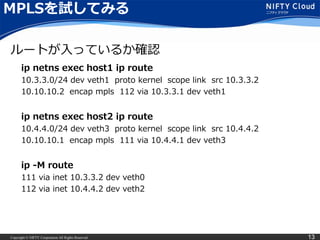

13. Copyright © NIFTY Corporation All Rights Reserved. 13
MPLSを試してみる
ip netns exec host1 ip route
10.3.3.0/24 dev veth1 proto kernel scope link src 10.3.3.2
10.10.10.2 encap mpls 112 via 10.3.3.1 dev veth1
ip netns exec host2 ip route
10.4.4.0/24 dev veth3 proto kernel scope link src 10.4.4.2
10.10.10.1 encap mpls 111 via 10.4.4.1 dev veth3
ip -M route
111 via inet 10.3.3.2 dev veth0
112 via inet 10.4.4.2 dev veth2
ルートが入っているか確認

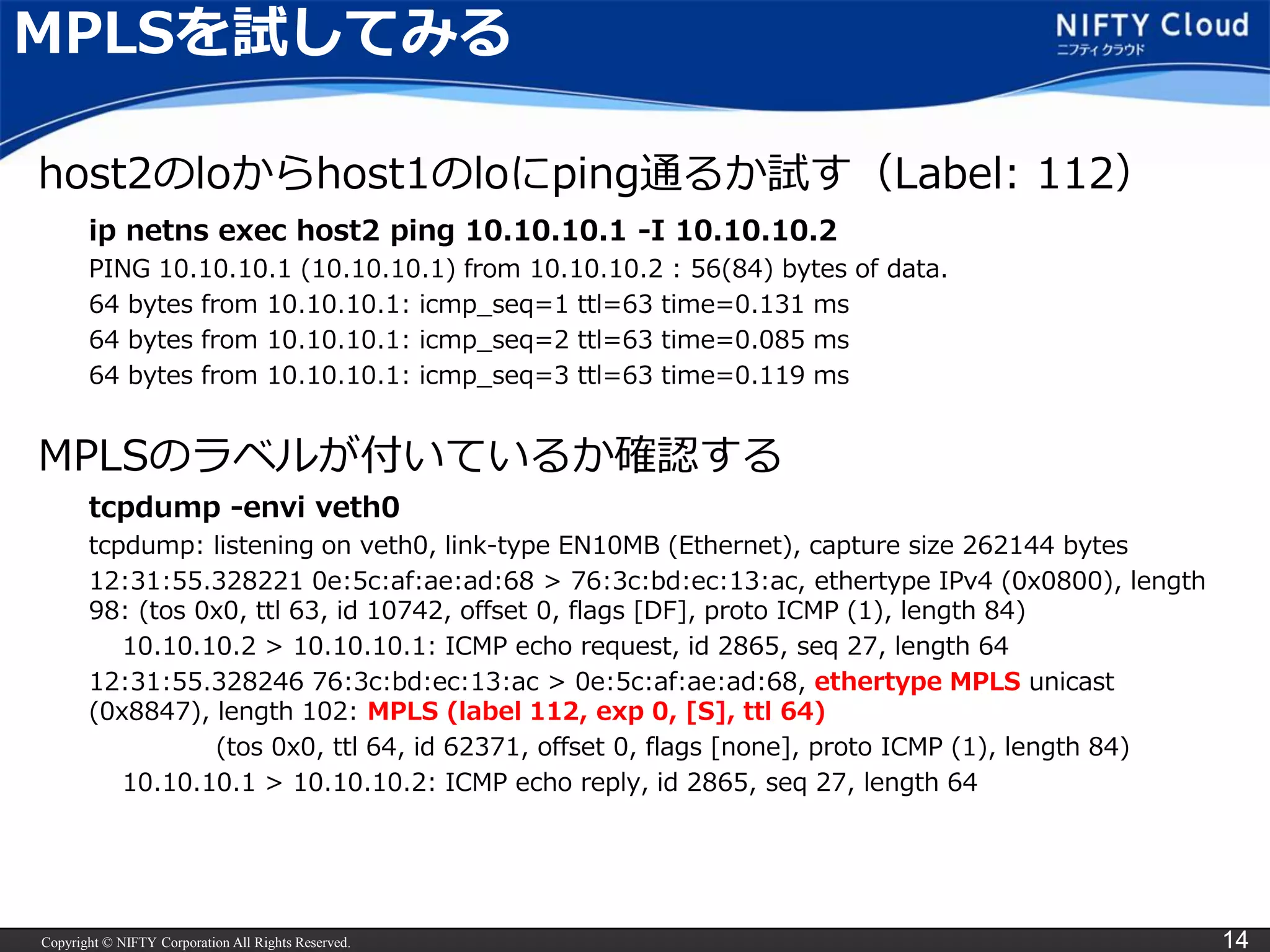

14. Copyright © NIFTY Corporation All Rights Reserved. 14
MPLSを試してみる
ip netns exec host2 ping 10.10.10.1 -I 10.10.10.2
PING 10.10.10.1 (10.10.10.1) from 10.10.10.2 : 56(84) bytes of data.
64 bytes from 10.10.10.1: icmp_seq=1 ttl=63 time=0.131 ms
64 bytes from 10.10.10.1: icmp_seq=2 ttl=63 time=0.085 ms
64 bytes from 10.10.10.1: icmp_seq=3 ttl=63 time=0.119 ms
tcpdump -envi veth0
tcpdump: listening on veth0, link-type EN10MB (Ethernet), capture size 262144 bytes
12:31:55.328221 0e:5c:af:ae:ad:68 > 76:3c:bd:ec:13:ac, ethertype IPv4 (0x0800), length
98: (tos 0x0, ttl 63, id 10742, offset 0, flags [DF], proto ICMP (1), length 84)
10.10.10.2 > 10.10.10.1: ICMP echo request, id 2865, seq 27, length 64
12:31:55.328246 76:3c:bd:ec:13:ac > 0e:5c:af:ae:ad:68, ethertype MPLS unicast
(0x8847), length 102: MPLS (label 112, exp 0, [S], ttl 64)
(tos 0x0, ttl 64, id 62371, offset 0, flags [none], proto ICMP (1), length 84)
10.10.10.1 > 10.10.10.2: ICMP echo reply, id 2865, seq 27, length 64
host2のloからhost1のloにping通るか試す（Label: 112）
MPLSのラベルが付いているか確認する

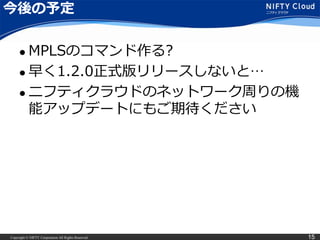

15. Copyright © NIFTY Corporation All Rights Reserved. 15

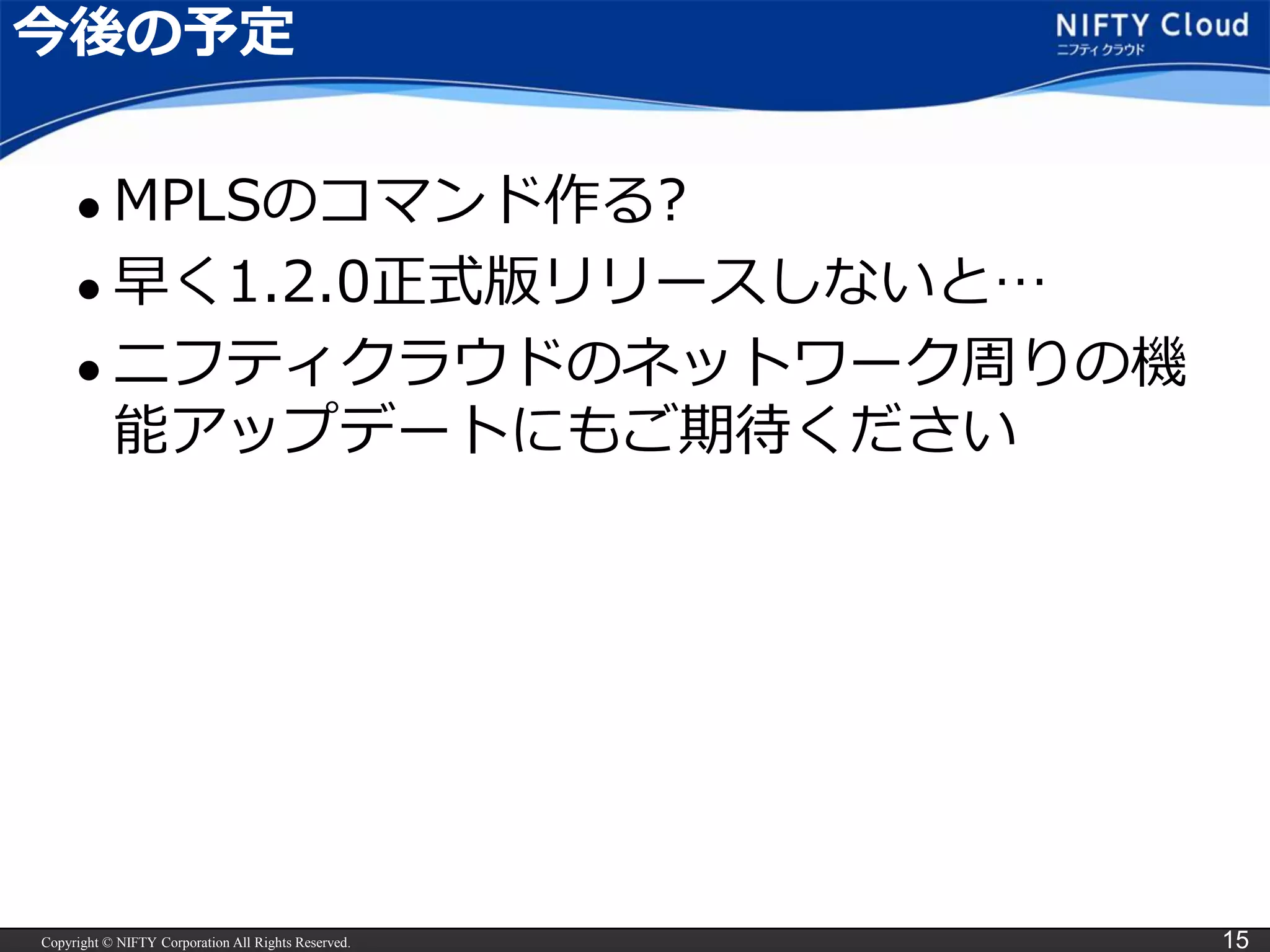

今後の予定
 MPLSのコマンド作る?
 早く1.2.0正式版リリースしないと…
 ニフティクラウドのネットワーク周りの機
能アップデートにもご期待ください
