1. Copyright © NIFTY Corporation All Rights Reserved.
ニフティクラウドでの
Vyattaの利用
- VYATTA USERS MEETING Spring 2014 -
ニフティ株式会社
日下部 雄也

2. Copyright © NIFTY Corporation All Rights Reserved. Confidential 2

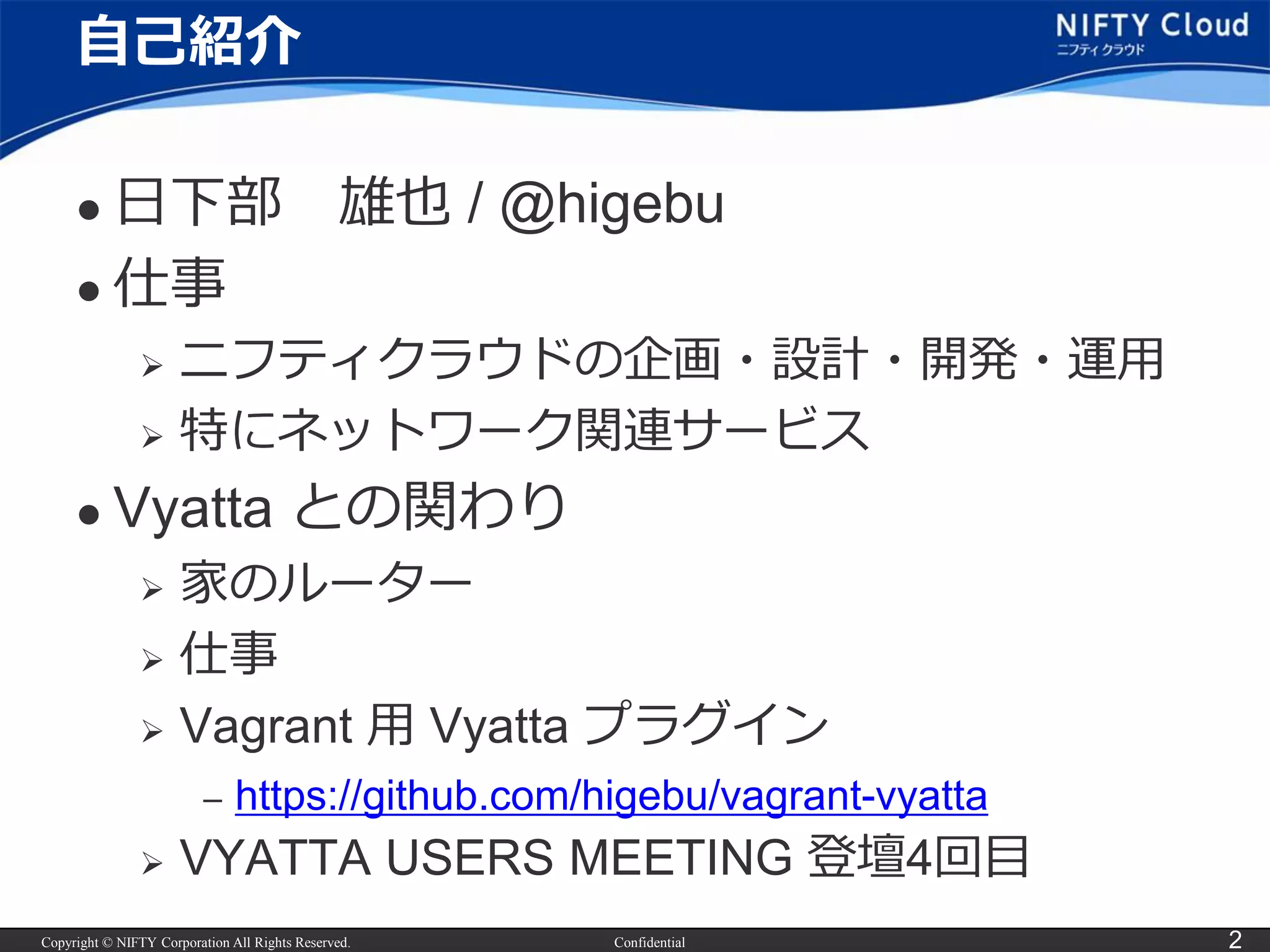

自己紹介
 日下部 雄也 / @higebu
 仕事
 ニフティクラウドの企画・設計・開発・運用
 特にネットワーク関連サービス
 Vyatta との関わり
 家のルーター
 仕事
 Vagrant 用 Vyatta プラグイン
– https://github.com/higebu/vagrant-vyatta
 VYATTA USERS MEETING 登壇4回目

3. Copyright © NIFTY Corporation All Rights Reserved. Confidential 3

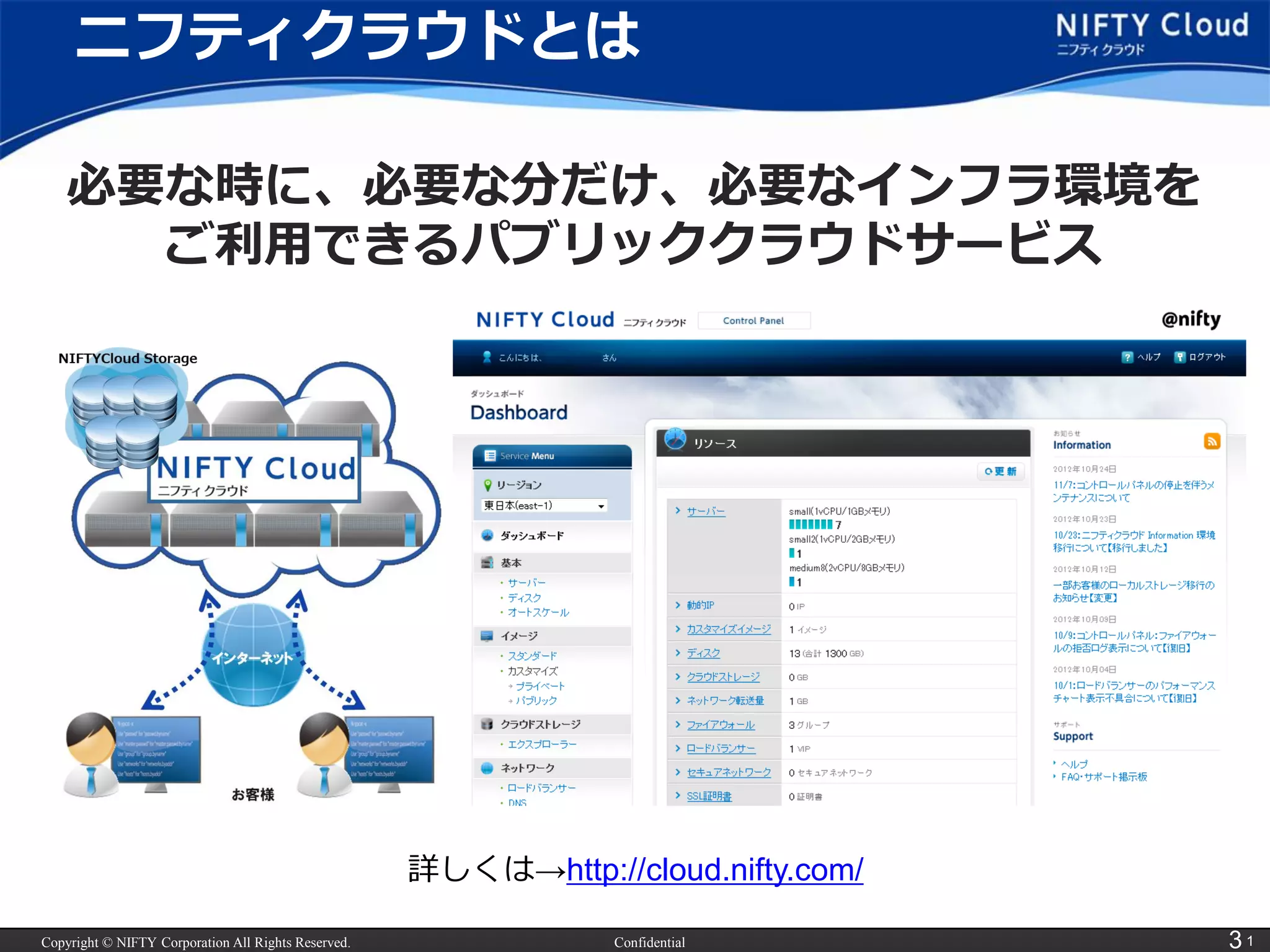

ニフティクラウドとは
必要な時に、必要な分だけ、必要なインフラ環境を
ご利用できるパブリッククラウドサービス
1
詳しくは→http://cloud.nifty.com/

4. Copyright © NIFTY Corporation All Rights Reserved. Confidential 4

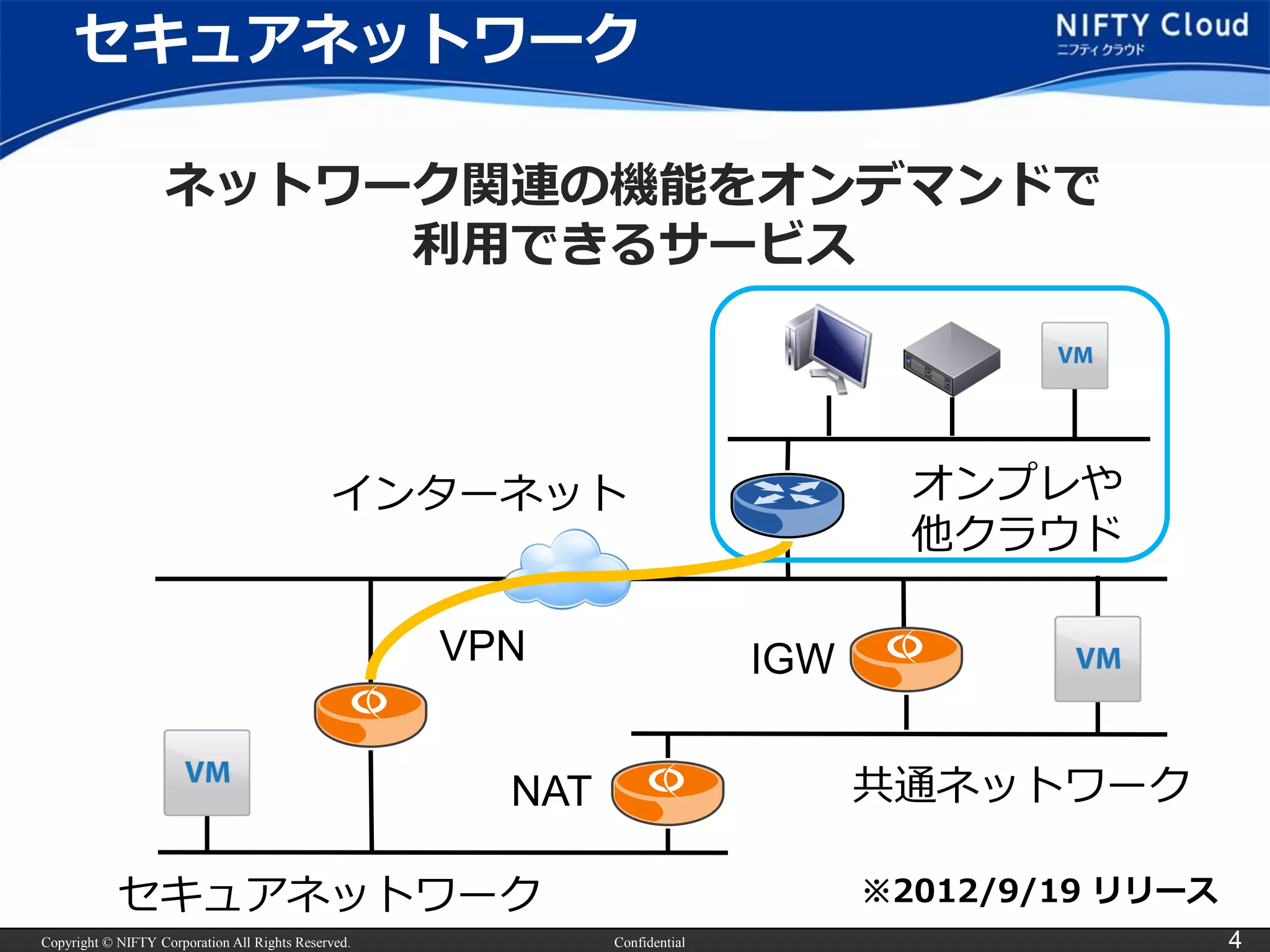

セキュアネットワーク
オンプレや
他クラウド
セキュアネットワーク
共通ネットワーク
VPN
NAT
IGW
ネットワーク関連の機能をオンデマンドで
利用できるサービス
※2012/9/19 リリース
インターネット

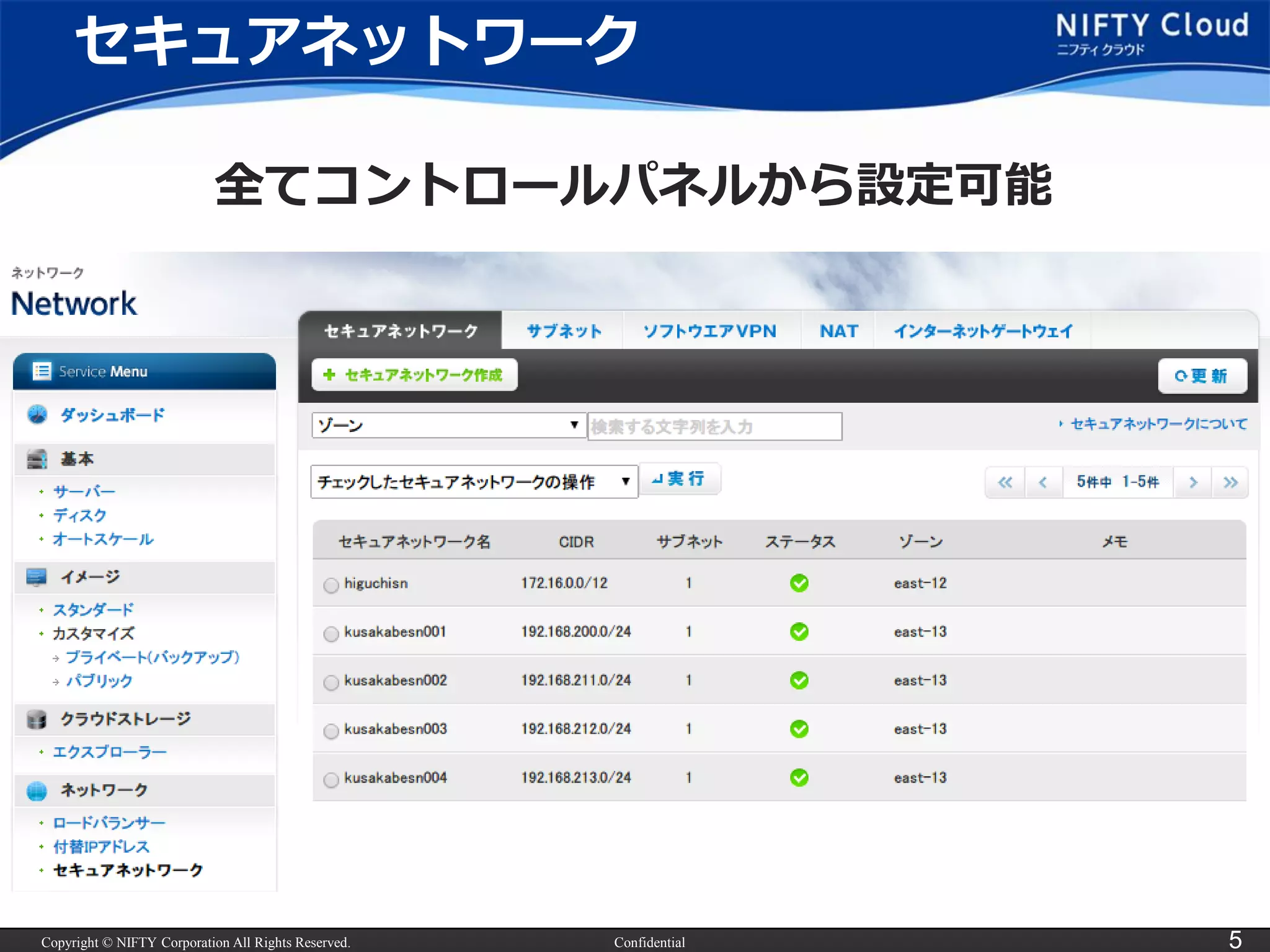

5. Copyright © NIFTY Corporation All Rights Reserved. Confidential 5
セキュアネットワーク
全てコントロールパネルから設定可能

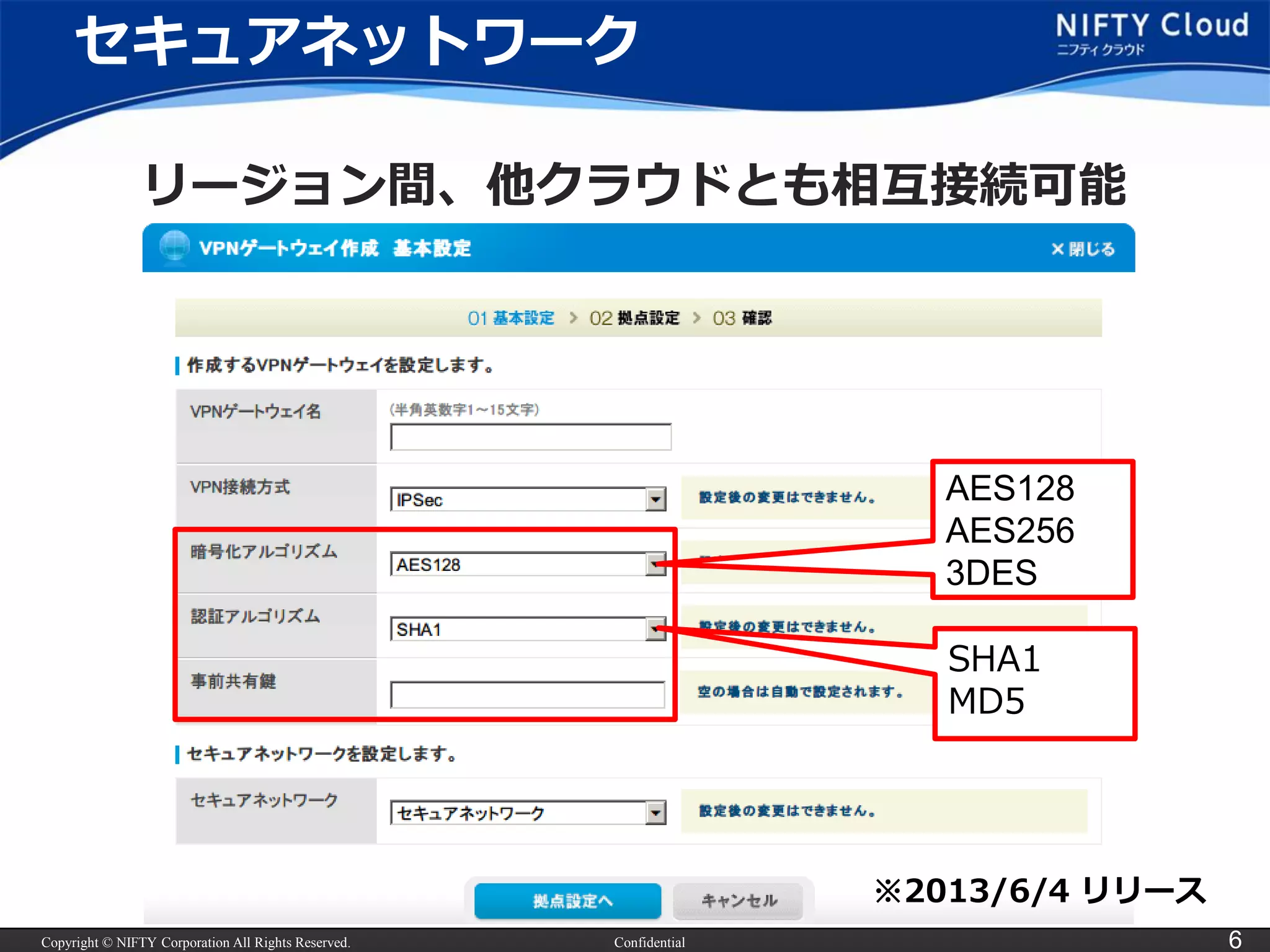

6. Copyright © NIFTY Corporation All Rights Reserved. Confidential 6
セキュアネットワーク
SHA1
MD5
AES128
AES256
3DES
リージョン間、他クラウドとも相互接続可能
※2013/6/4 リリース

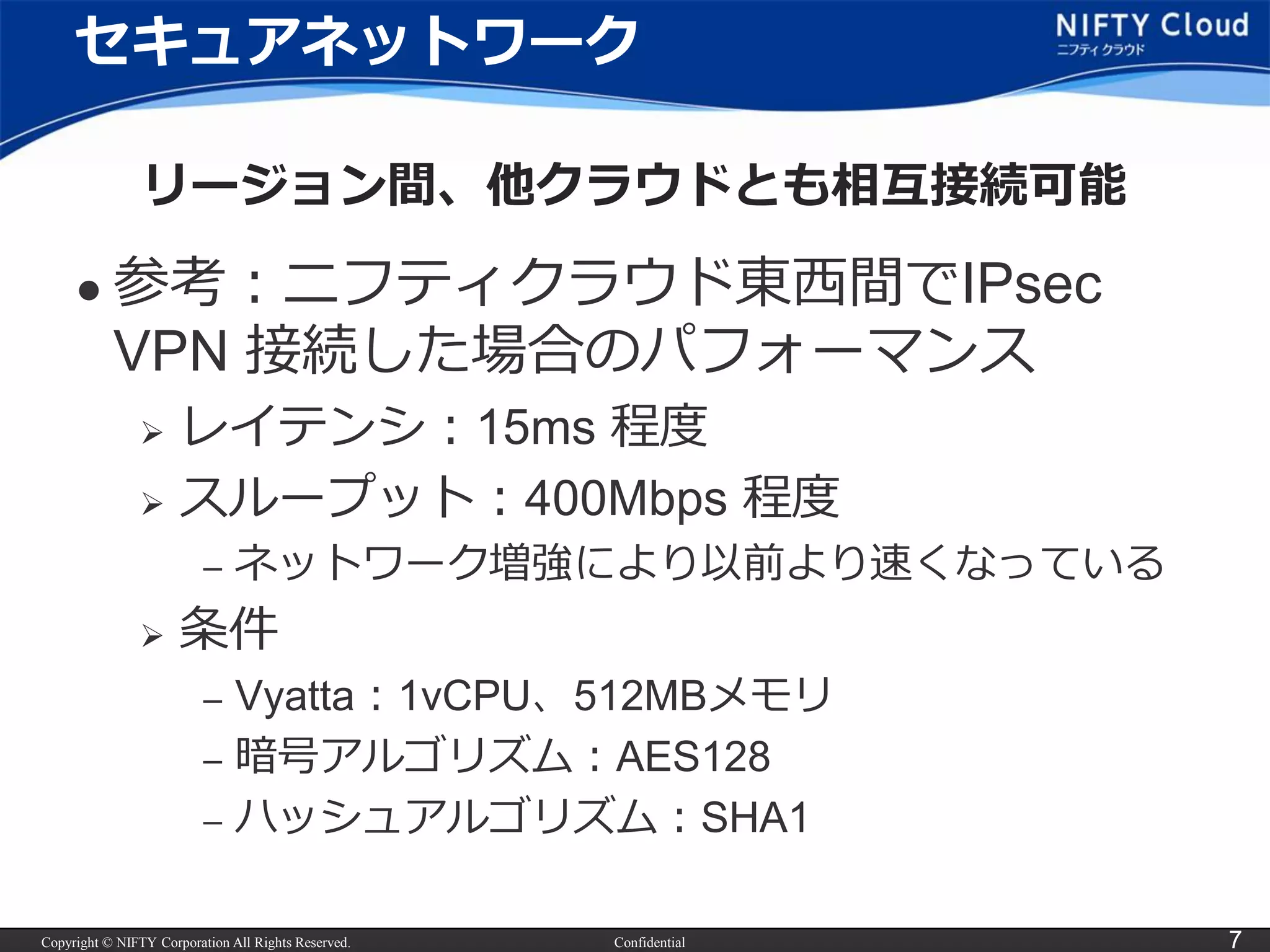

7. Copyright © NIFTY Corporation All Rights Reserved. Confidential 7
セキュアネットワーク
リージョン間、他クラウドとも相互接続可能
 参考：ニフティクラウド東西間でIPsec
VPN 接続した場合のパフォーマンス
 レイテンシ：15ms 程度
 スループット：400Mbps 程度
– ネットワーク増強により以前より速くなっている
 条件
– Vyatta：1vCPU、512MBメモリ
– 暗号アルゴリズム：AES128
– ハッシュアルゴリズム：SHA1

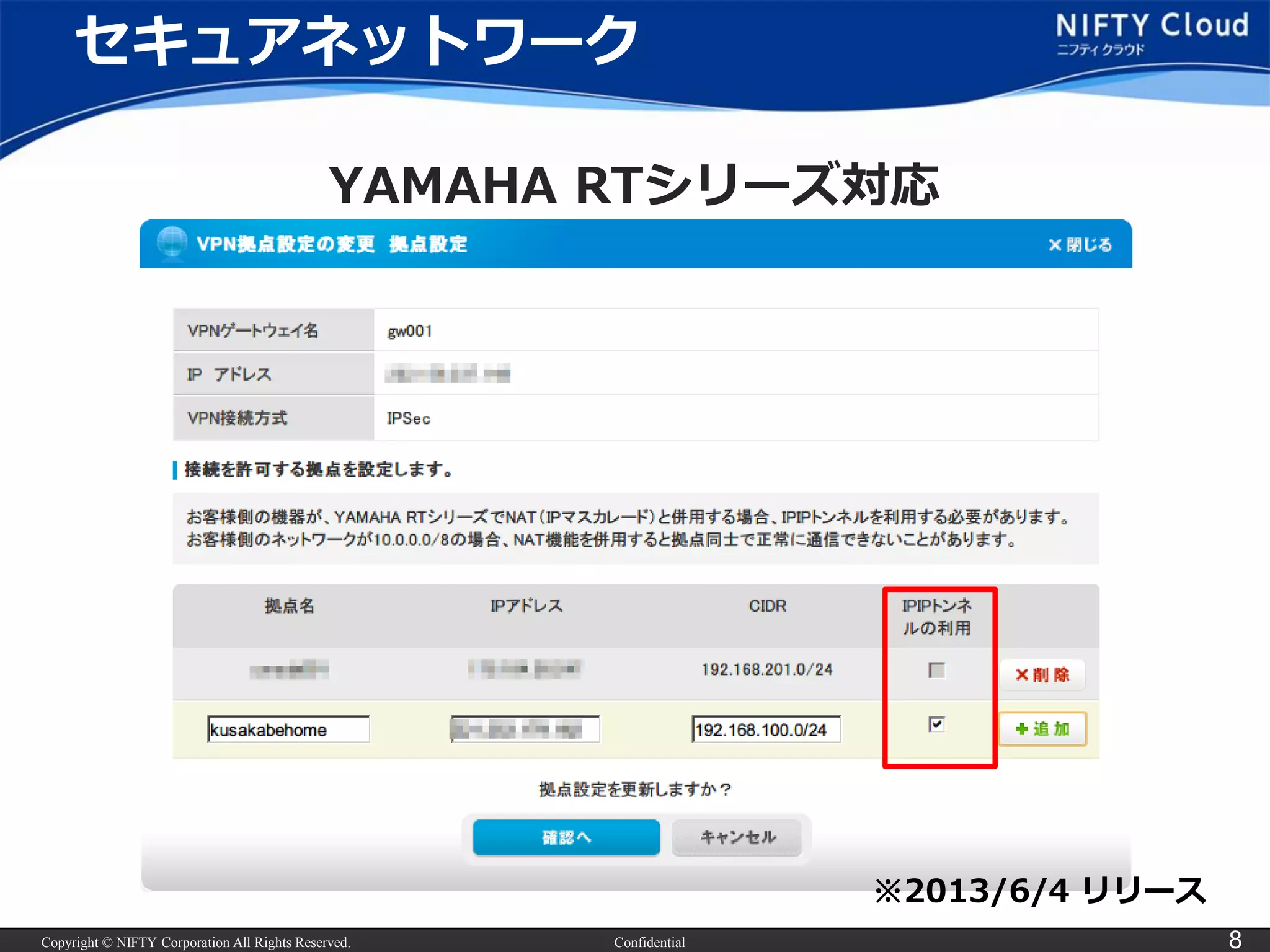

8. Copyright © NIFTY Corporation All Rights Reserved. Confidential 8
セキュアネットワーク
YAMAHA RTシリーズ対応
※2013/6/4 リリース

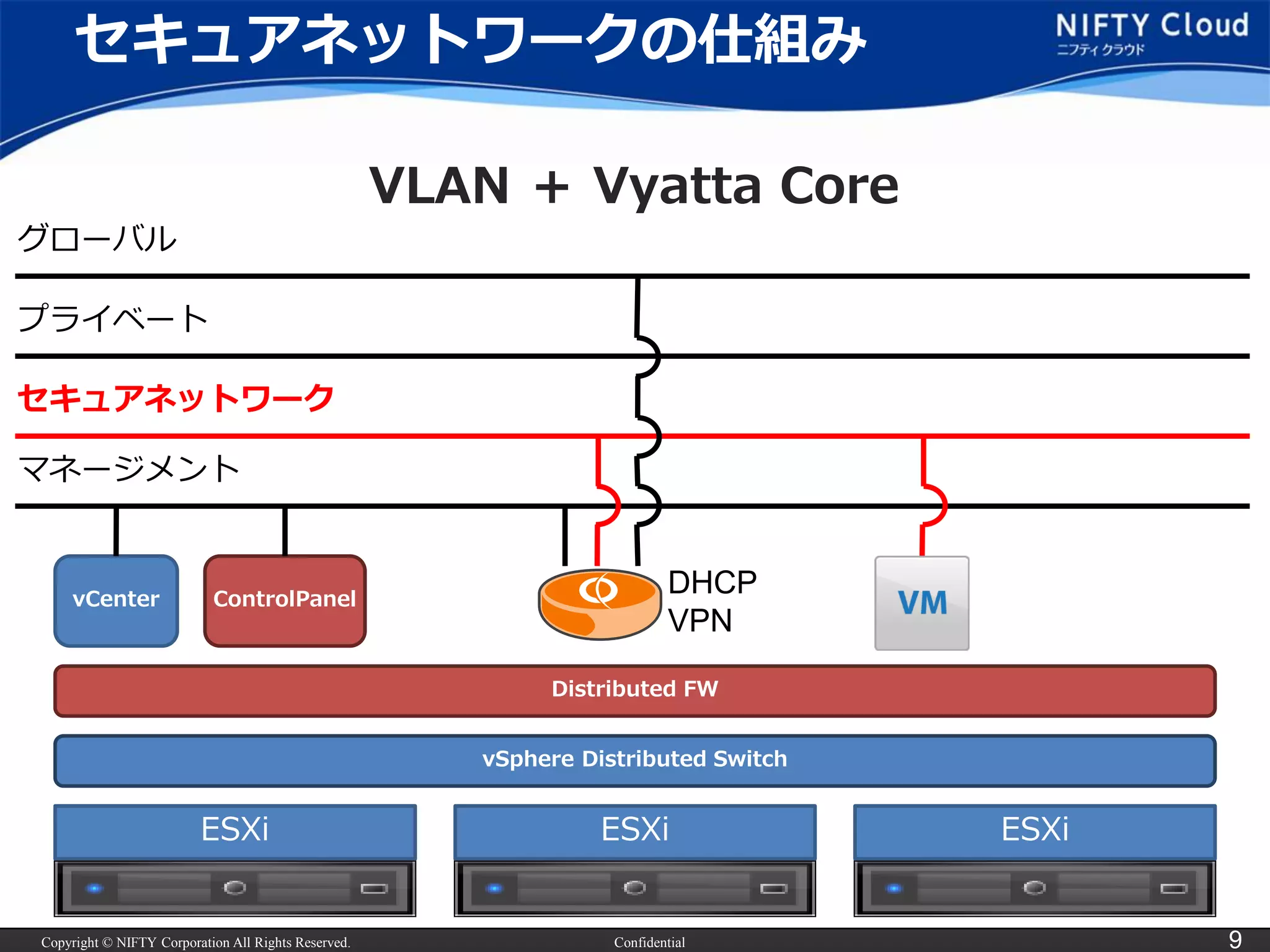

9. Copyright © NIFTY Corporation All Rights Reserved. Confidential 9
セキュアネットワークの仕組み
ESXi
vCenter ControlPanel
ESXi ESXi
vSphere Distributed Switch
グローバル
プライベート
マネージメント
Distributed FW
VLAN ＋ Vyatta Core
セキュアネットワーク
DHCP
VPN

10. Copyright © NIFTY Corporation All Rights Reserved. Confidential 10
セキュアネットワークの仕組み
ESXi
vCenter ControlPanel
ESXi ESXi
vSphere Distributed Switch
グローバル
プライベート
マネージメント
Distributed FW
Vyatta Core を SSH 経由で制御
セキュアネットワーク
DHCP
VPN

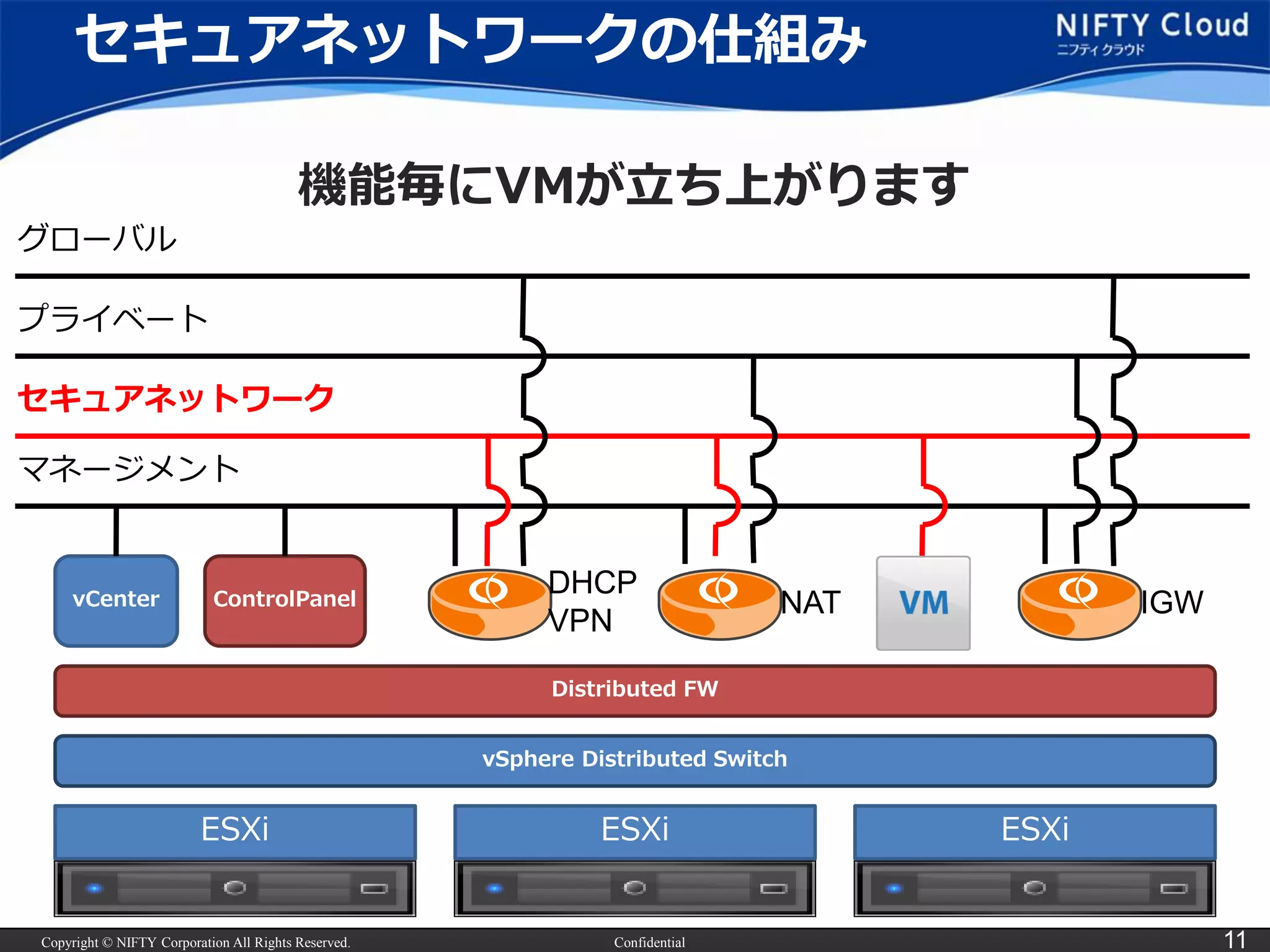

11. Copyright © NIFTY Corporation All Rights Reserved. Confidential 11
セキュアネットワークの仕組み
ESXi ESXi ESXi
vSphere Distributed Switch
グローバル
プライベート
マネージメント
Distributed FW
機能毎にVMが立ち上がります
セキュアネットワーク
DHCP
VPN
NATvCenter ControlPanel IGW

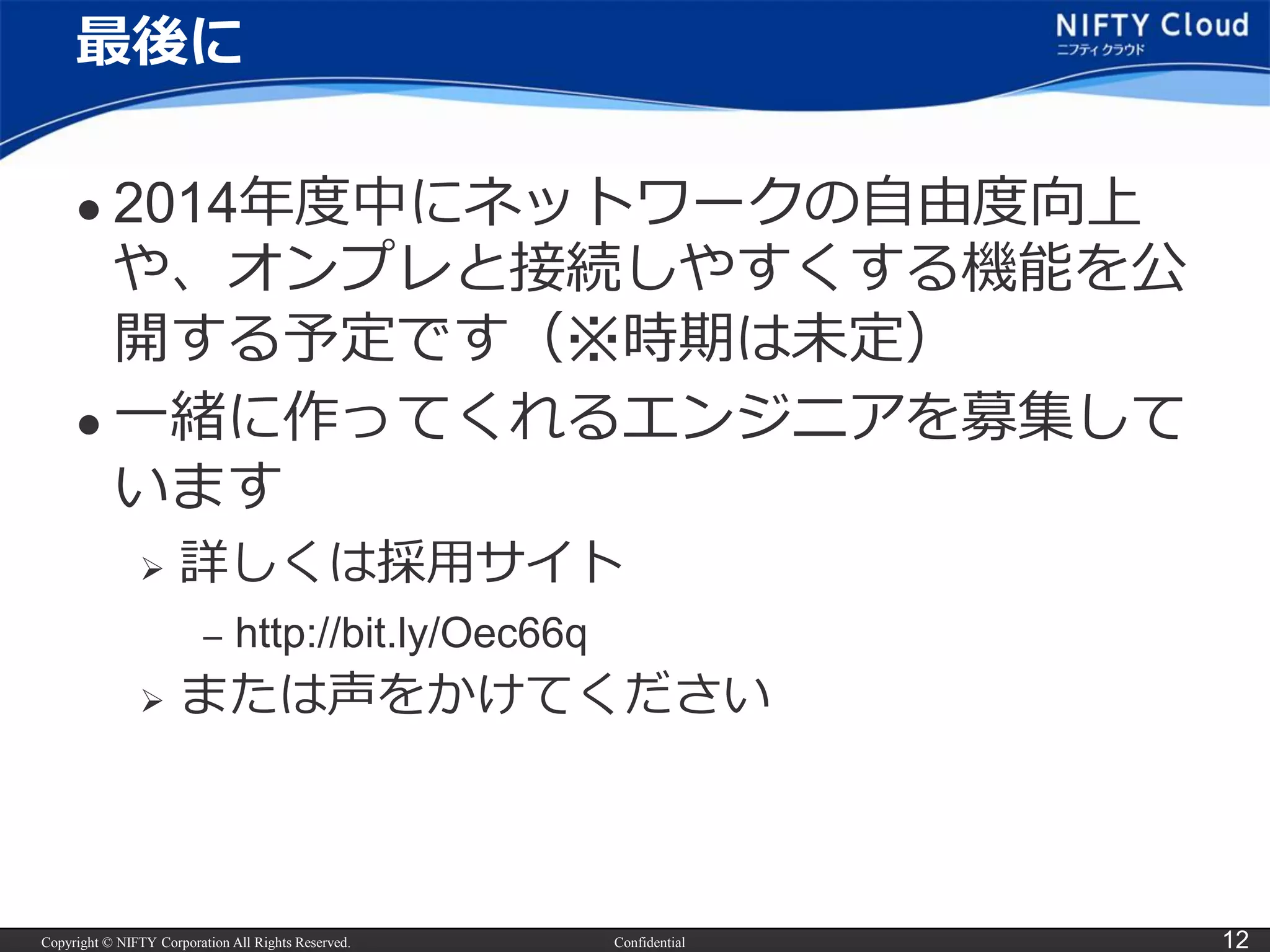

12. Copyright © NIFTY Corporation All Rights Reserved. Confidential 12
最後に
 2014年度中にネットワークの自由度向上
や、オンプレと接続しやすくする機能を公
開する予定です（※時期は未定）
 一緒に作ってくれるエンジニアを募集して
います
 詳しくは採用サイト
– http://bit.ly/Oec66q
 または声をかけてください
