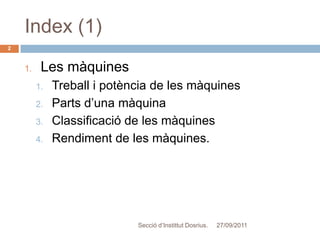

Index (1)
2
1. Les màquines
1. Treball i potència de les màquines
2. Parts d’una màquina
3. Classificació de les màquines
4. Rendiment de les màquines.
Secció d’Instittut Dosrius. 27/09/2011

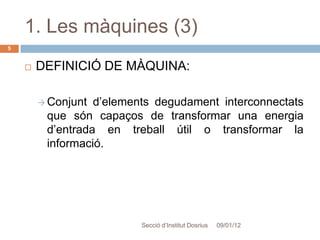

1. Les màquines(3)
5
DEFINICIÓ DE MÀQUINA:
Conjunt d’elements degudament interconnectats
que són capaços de transformar una energia
d’entrada en treball útil o transformar la
informació.
Secció d’Institut Dosrius 09/01/12
6.
1.1. Treball ipotència de les
6
màquines.
TREBALL
Secció d’Institut Dosrius 09/01/12
7.

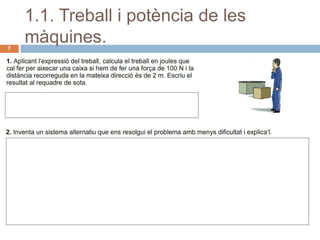

1.1. Treball ipotència de les
7
màquines.
Secció d’Institut Dosrius 09/01/12
8.
1.1. Treball ipotència de les
8
màquines.
POTÈNCIA
Secció d’Institut Dosrius 09/01/12
9.

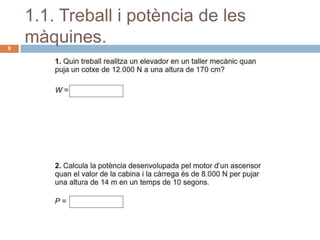

1.1. Treball ipotència de les
9
màquines.
Secció d’Institut Dosrius 09/01/12

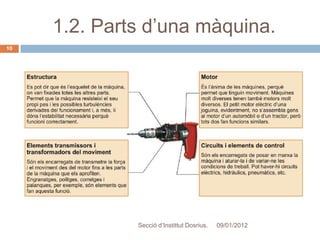

10.
1.2. Parts d’unamàquina.
10
Secció d’Instittut Dosrius. 09/01/2012
11.

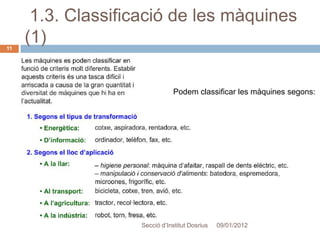

1.3. Classificació deles màquines
11
(1)
Podem classificar les màquines segons:
Secció d’Institut Dosrius 09/01/2012
1.4. Rendiment deles
18
màquines (1)
El treball de les màquines ens estalvia esforç i
temps. L’energia d’entrada es transforma en
treball.
No tota l’energia d’entrada es transforma en
treball útil. En totes les màquines hi ha una
part d’energia que es perd, transformada
fonamentalment en calor.
ENERGIA D’ENTRADA = TREBALL ÚTIL +
PÈRDUES
Secció d’Institut Dosrius. 09/01/2012

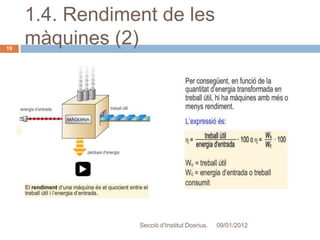

19.
1.4. Rendiment deles
19
màquines (2)
Secció d’Institut Dosrius. 09/01/2012
20.
1.4. Rendiment deles
20
màquines (3)
Secció d’Institut Dosrius. 09/01/2012

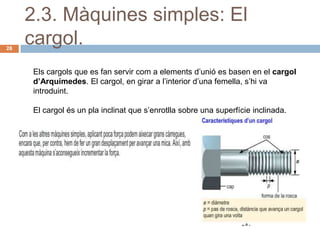

2.3. Màquines simples:El
28
cargol.
Els cargols que es fan servir com a elements d’unió es basen en el cargol
d’Arquímedes. El cargol, en girar a l’interior d’una femella, s’hi va
introduint.
El cargol és un pla inclinat que s’enrotlla sobre una superfície inclinada.

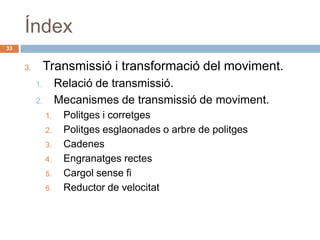

Índex
33

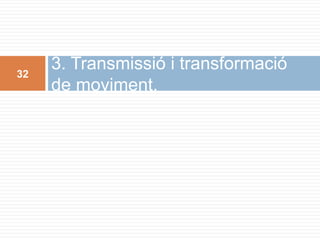

3. Transmissió i transformació del moviment.

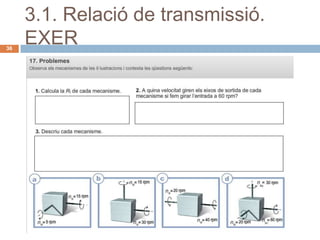

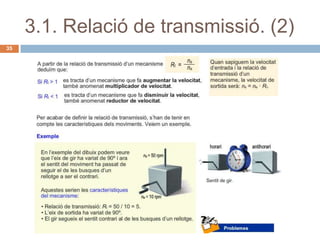

1. Relació de transmissió.

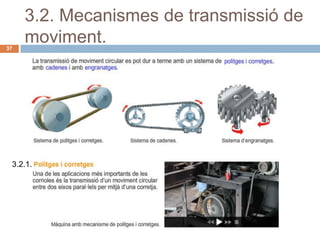

2. Mecanismes de transmissió de moviment.

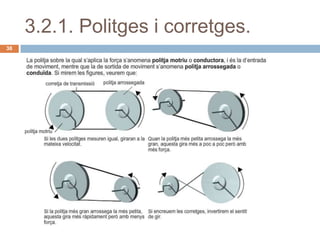

1. Politges i corretges
2. Politges esglaonades o arbre de politges

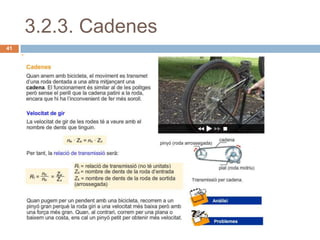

3. Cadenes

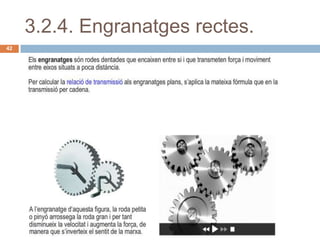

4. Engranatges rectes

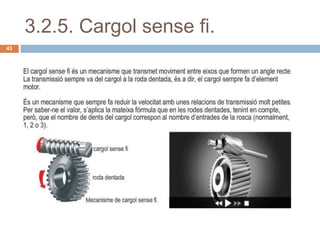

5. Cargol sense fi

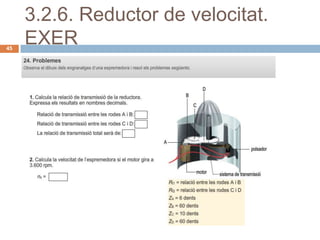

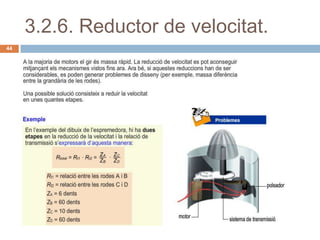

6. Reductor de velocitat
