1. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços Propietats mecàniques
dels materials
Cristina Rodon Balmaña 1/1/ 13
13
20
Departament de Tecnologia

2. UNITAT 3: FORCES I ESTRUCTURES
1. Les forces
Les forces
Les forces Esforços Propietats mecàniques
dels materials
UNA FORÇA ÉS UNA
ACCIÓ DE:
PRODUIR O
PRODUIR-HI
MODIFICAR L'ESTAT DE
DEFORMACIONS
MOVIMENT/REPÒS
Cristina Rodon Balmaña 2/ 20
13
Departament de Tecnologia

3. UNITAT 3: FORCES I ESTRUCTURES
Les forces
Les forces Esforços Propietats mecàniques
dels materials

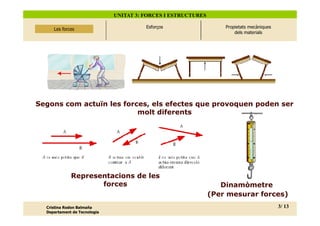

Segons com actuïn les forces, els efectes que provoquen poden ser
molt diferents
Representacions de les
forces Dinamòmetre
(Per mesurar forces)
Cristina Rodon Balmaña 3/ 20
13
Departament de Tecnologia

4. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços
Esforços
Esforços Propietats mecàniques
Propietats mecàniques dels
dels materials
materials

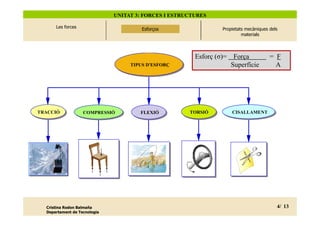

3. Esforços
Esforç (σ)= Força = F
TIPUS D'ESFORÇ Superfície A
TRACCIÓ COMPRESSIÓ FLEXIÓ TORSIÓ CISALLAMENT
Cristina Rodon Balmaña 4/ 13
4/ 20
Departament de Tecnologia

5. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços Propietats mecàniques
dels materials
Esforç de tracció
σ= F
A
Dues forces oposades que tendeixen a
estirar o allargar el cos
Cristina Rodon Balmaña 5/5/ 13
20
Departament de Tecnologia

6. UNITAT 3: FORCES I ESTRUCTURES
Les forces LesEsforços
forces Propietats mecàniques
dels materials

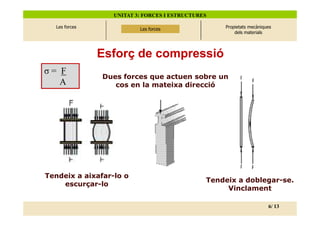

Esforç de compressió
σ= F
Dues forces que actuen sobre un
A cos en la mateixa direcció
Tendeix a aixafar-lo o
Tendeix a doblegar-se.
escurçar-lo
Vinclament
6/ 13 20
6/

7. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços
Esforços Propietats mecàniques
dels materials
Esforç de flexió
La resistència
d’un cos a la
flexió, a més del
material, depèn
de la longitud i
de la forma de la
secció.
Moment Flexor (N.m)= F · d
d= distància de la força al punt de suport
Cristina Rodon Balmaña 7/7/ 13
20
Departament de Tecnologia

8. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços Propietats mecàniques
dels materials
Esforç de torsió
L’efecte de l’acció de les forces que fan que
un cos giri o es torci.
Moment Torçor (N.m)= F · r
r= distància perpendicular al centre de gir “radi” en “m”
Cristina Rodon Balmaña 8/8/ 13
20
Departament de Tecnologia

9. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços
Esforços
Esforços Propietats mecàniques
Propietats mecàniques dels
dels materials
materials

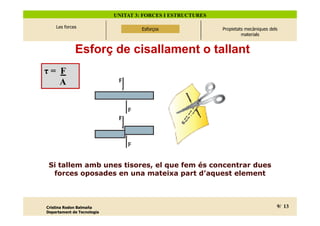

Esforç de cisallament o tallant
τ= F
A
Si tallem amb unes tisores, el que fem és concentrar dues
forces oposades en una mateixa part d’aquest element
Cristina Rodon Balmaña 9/ 13
9/ 20
Departament de Tecnologia

10. UNITAT 3: FORCES I ESTRUCTURES
Les forces
2. Les propietats mecàniques
dels materials
Esforços
Esforços Propietats mecàniques dels
Propietats mecàniques
Propietats mecàniques dels
dels materials
materials
materials
LES
PROPIETATS
MECÀNIQUES
DELS
MATERIALS
LA TENACITAT I LA LA DURESA
RESISTÈNCIA FRAGILITAT L'ELASTICITAT PLASTICITAT.
Cristina Rodon Balmaña 10/13
10/ 20
Departament de Tecnologia

11. UNITAT 3: FORCES I ESTRUCTURES
Les forces
2. Les propietats mecàniques
dels materials
Esforços
Esforços Propietats mecàniques dels
Propietats mecàniques
Propietats mecàniques dels
dels materials
materials
materials

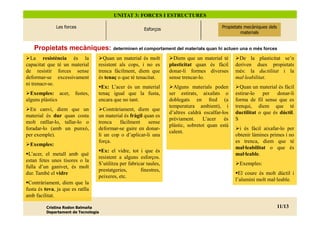

Propietats mecàniques: determinen el comportament del materials quan hi actuen una o més forces
La resistència és la Quan un material és molt Diem que un material té De la plasticitat se’n
capacitat que té un material resistent als cops, i no es plasticitat quan és fàcil deriven dues propietats
de resistir forces sense trenca fàcilment, diem que donar-li formes diverses més: la ductilitat i la
deformar-se excessivament és tenaç o que té tenacitat. sense trencar-lo. mal·leabilitat.
ni trenacr-se.
Ex: L’acer és un material Alguns materials poden Quan un material és fàcil
Exemples: acer, fustes, tenaç igual que la fusta, ser estirats, aixafats o estirar-lo per donar-li
alguns plàstics encara que no tant. doblegats en fred (a forma de fil sense que es
temperatura ambient), i trenqui, diem que té
En canvi, diem que un Contràriament, diem que
d’altres caldrà escalfar-los ductilitat o que és dúctil.
material és dur quan costa un material és fràgil quan es
prèviament. L’acer és S
molt ratllar-lo, tallar-lo o trenca fàcilment sense
plàstic, sobretot quan està
foradar-lo (amb un punxó, deformar-se gaire en donar- i és fàcil aixafar-lo per
calent.
per exemple). li un cop o d’aplicar-li una obtenir làmines primes i no
força. es trenca, diem que té
Exemples:
mal·leabilitat o que és
Ex: el vidre, tot i que és
L’acer, el metall amb què mal·leable.
resistent a alguns esforços.
estan fetes unes tisores o la
S’utilitza per fabricar taules, Exemples:
fulla d’un ganivet, és molt
prestatgeries, finestres,
dur. També el vidre El coure és molt dúctil i
peixeres, etc.
l’alumini molt mal·leable.
Contràriament, diem que la
fusta és tova, ja que es ratlla
amb facilitat.
Cristina Rodon Balmaña 11/13
11/ 20
Departament de Tecnologia

12. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços Propietats mecàniques dels
Propietats mecàniques
dels materials
materials
La resistència, tenacitat i fragilitat
El vidre és fràgil. El
martell és tenaç
La resistència a deformar-
se i a trencar-se
Aquí el vidre ès molt resistent a
alguns esforços
12/ 13 20
12/

13. UNITAT 3: FORCES I ESTRUCTURES
Les forces Esforços Propietats mecàniques dels
Propietats mecàniques
dels materials
materials

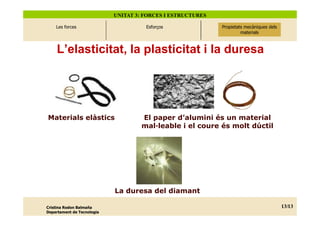

L’elasticitat, la plasticitat i la duresa
Materials elàstics El paper d’alumini és un material
mal—leable i el coure és molt dúctil
La duresa del diamant
Cristina Rodon Balmaña 13/ 20
13/13
