Estructures 3r ESO
- 1.
- 2. Enginyeria Persona que faservir l’enginy Enginy Enginyer Capacitat per imaginar o inventar coses combinant amb Intel·ligéncia i habilitat els coneixements que poseeix i els mitjans de que disposa.
- 3. Estructura 3. Conjunt depeces o elements que serveix com a suport rígid d’una cosa. estructura resistent estructura demogràfica estructura lingüística 2. Forma d’estar organitzades o ordenades les parts d’un tot. 1. Conjunt de relacions que mantenen entre sí les parts d’un tot.
- 4. Força Acció capaçde produir o modificar l’estat de repòs o moviment d’un cos o de causar-li deformacions Es mesura en NEWTONS [N] Es representa amb VECTORS direcció sentitsentit origen mòdul
- 5. Vectors A = 5N B= 3N R = 8N Cóm s’apliquen els vectors a les estructures?
- 6.
- 7. Resposta de l’estructura ales càrregues Compressió Tracció Flexió Tallant Torsió Força (acció) aplicada a l’estructura 7 CÀRREGA ESFORÇ
- 8.
- 9. 9 Compressió Tracció Càrregues aplicadesen la direcció de l’eix i... ...cap a l’interior La llargada... ...cap a l’exterior ...augmenta ...disminueix La secció... ...disminueix ...augmenta Peces amb major secció resisteixen millor En peces esveltes sotmeses a compressió cal vigilar amb el vinclament
- 10. 10 Flexió Tallant Càrregues perpendicularsa l’eix de la peça i separades La peça es corba CÀRREGA Cantell Llum La flexió és una combinació de Tracció + Compressió. Línia neutra Molt cantell: Resistència Poca llum: Resistència
- 11. 11 Flexió Tallant Càrregues perpendicularsa l’eix de la peça i molt juntes CÀRREGA Peces amb major secció resisteixen millor
- 12. 12 Torsió Càrregues girant alvoltant de l’eix de la peça CÀRREGA CÀRREGA
- 13. 13 Exercicis Num 1 A quinesforç està sotmesa la cadena de la bicicleta? Quina és la part que està fent aquest esforç?
- 14. 14 Exercicis Num 2 A quinesforç està sotmesa la corda de l’escalador?
- 15. 15 Exercicis Num 3 Quin esforçsuporten les potes d’aquesta cadira? I les d’aquesta?
- 16. 16 Exercicis Num 4 A quinesforç està sotmès el cable que aguanta la cabina de l’ascensor?
- 17. 17 Exercicis Num 5 Quin esforçsuporten els radis d’aquesta roda? I els d’aquesta?
- 18. 18 Exercicis Num 6 Quin esforçsuporta l’eix del pedalier d’una bicicleta?
- 19. 19 Exercicis Num 7 Quin esforçsuporta cada biela d’una bicicleta?
- 20. 20 Exercicis Num 8 Quin esforçsuporta el cable de fre d’una bicicleta?
- 21. 21 Exercicis Num 9 Quin esforçsuporta un cargol quan s’està col·locant? I quan està col·locat?

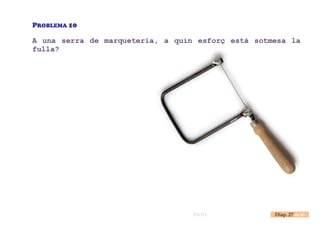

- 22. 22 Exercicis Num 10 A unaserra de marqueteria, a quin esforç està sotmesa la fulla?
- 23. 23 Exercicis Num 11 A unaserra de marqueteria, a quin esforç està sotmès l’arc?
- 24. 24 Exercicis Num 12 A unaserra de marqueteria, a quin esforç està sotmès el mànec?
- 25. 25 Exercicis Num 13 De lesbigues següents, quina et sembla que tindrà menys resistència a la flexió? I quina en tindrà més?
- 26. 26 Estructures Conjunt depeces o elements que serveix com a suport rígid d’una cosa. Conjunt d’elements units entre si amb la funció de suportar esforços. 1. Resistir el seu propi pes. 2. Resistir les accions externes. 3. Mantenir l’estabilitat. Funcions: Els materials es trien... 1. Per la seva capacitat per resistir esforços. 2. Per altres qualitats.
- 27. 27 Exercicis Num 14 Què voldir que un cos és resistent?
- 28.
- 29.
- 30.
- 31.
- 32. 32 Tipus d’estructures • Moltaacumulació de material • Domina l’esforç de compressió
- 33. 33 Tipus d’estructures • Formesrodones: Arc, Volta i Cúpula • Domina l’esforç de compressió
- 34. 34 Tipus d’estructures • Barresque s’uneixen als nusos formant Triangles • Es combinen esforços de Tracció i Compressió • Son estructures Lleugeres
- 35. 35 Tipus d’estructures • Barresque s’uneixen als nusos formant Triangles • Es combinen esforços de Tracció i Compressió • Son estructures Lleugeres
- 36. 36 Tipus d’estructures • AmbTirants i Tensors dels que penja la càrrega • Dominen els esforços de Tracció
- 37. 37 Tipus d’estructures • Construïdaamb una Làmina que resisteix els esforços • Dominen els esforços de Tracció
- 38. 38 Tipus d’estructures • Construïdacreuant elements horitzontals i verticals. • Hi ha varietat d’esforços.
- 39. 39 Exercicis Num 15 Què funcióque tenen les bigues i els pilars en l’estructura d’un edifici? A quin tipus d’esforç solen estar sotmesos?
- 40. 40 Estructures mixtes • Fetescombinant diferents tipus d’estructures.
- 41. 41 Fases de laconstrucció
- 42. 42 Fases de laconstrucció 1. Preparació del terreny 2. Excavació de rases i pous 3. Fonaments 4. Pilars 5. Forjat 6. Tancaments i acabats
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 56.
