syarat Transistor PNP dapat bekerja / konduk

1. Transistor PNP
Nama : AHMAD CHIDHIR SOFYAN
NPM : 1710501088
Matkul : Sistem Mikrokontroler
Dosen Pembimbing : R.SURYOTO EDY RAHARJO S.T.,M.Eng
TEKNIK ELEKTRO
FAKULTAS TEKNIK
UNIVERSITAS TIDAR

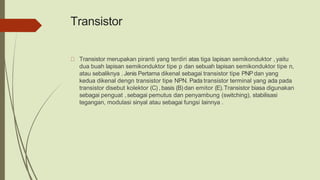

2. Transistor
Transistor merupakan piranti yang terdiri atas tiga lapisan semikonduktor , yaitu
dua buah lapisan semikonduktor tipe p dan sebuah lapisan semikonduktor tipe n,
atau sebaliknya . Jenis Pertama dikenal sebagai transistor tipe PNPdan yang
kedua dikenal dengn transistor tipe NPN. Pada transistor terminal yang ada pada
transistor disebut kolektor (C) , basis (B) dan emitor (E).Transistor biasa digunakan
sebagai penguat , sebagai pemutus dan penyambung (switching), stabilisasi
tegangan, modulasi sinyal atau sebagai fungsi lainnya .

3. Transistor PNP
Transistor PNPadalah transistor yang mengalirkan arus positif dari emitor menuju
kolektor . Emitor difungsikan sebagai input dan kolektor sebagai outputnya jika
basis dialiri arus negatif .

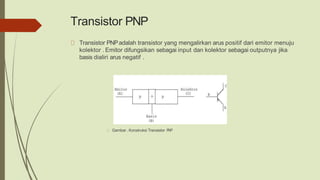

Gambar . Konstruksi Transistor PNP

4. Pada Emitor diberikan bahan semikonduktor yang diberi tingkat doping sangat
tinggi. Bahan kolektor diberi doping dengan tingkat yang sedang. Sedangkan basis
adalah bahan dengan dengan doping yang sangat rendah. Perlu diingat bahwa
semakin rendah tingkat doping suatu bahan, maka semakin kecil konduktivitasnya.
Hal ini karena jumlah pembawa mayoritasnya (elektron untuk bahan n; dan hole
untuk bahan p) adalah sedikit.

5. Syarat Transistor PNP konduk
1. Kaki emitor harus mendapatkan tegangan yang lebih positif dari tengangan basis
dan tegangan kolektor
2. Basis harus mendapatkan tegangan negative
3. Tegangan Basis emitor telah mencapai 0,7 volt untuk jenis silicon dan 0,3 untuk
jenis germanium
4. Arus basis harus negative sesuai dengan data sheet transistor tersebut agar arus
dapat mengalir dari emitor ke kolektor

6. Terima Kasih
