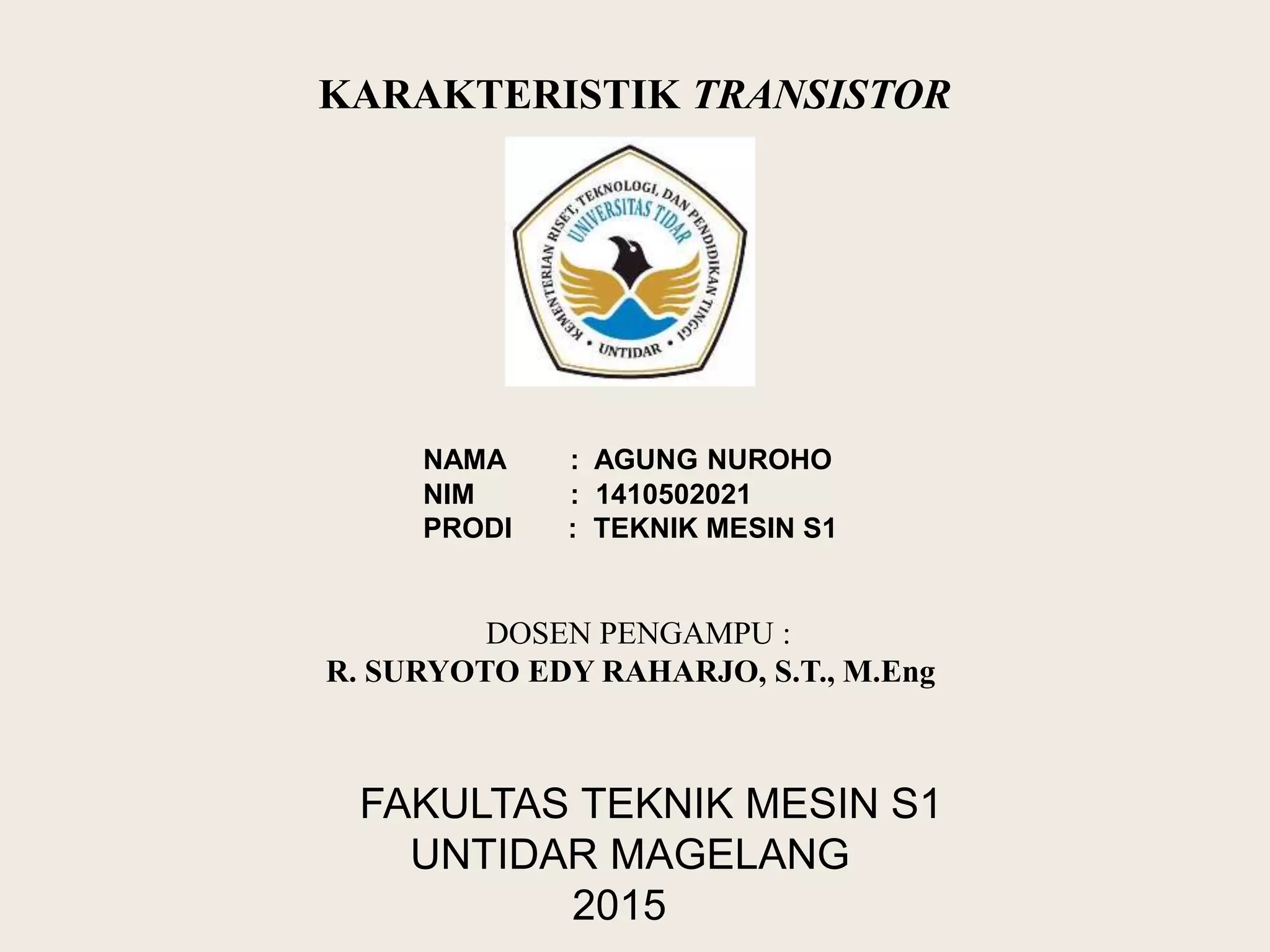

- 1. NAMA : AGUNG NUROHO NIM : 1410502021 PRODI : TEKNIK MESIN S1 FAKULTAS TEKNIK MESIN S1 UNTIDAR MAGELANG 2015 KARAKTERISTIK TRANSISTOR DOSEN PENGAMPU : R. SURYOTO EDY RAHARJO, S.T., M.Eng

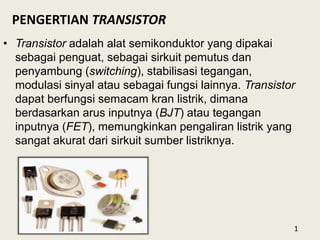

- 2. PENGERTIAN TRANSISTOR • Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. 1

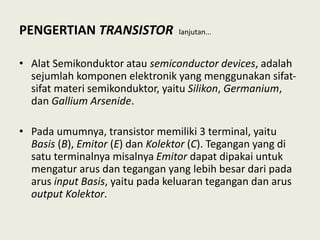

- 3. PENGERTIAN TRANSISTOR lanjutan... • Alat Semikonduktor atau semiconductor devices, adalah sejumlah komponen elektronik yang menggunakan sifat- sifat materi semikonduktor, yaitu Silikon, Germanium, dan Gallium Arsenide. • Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar dari pada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.

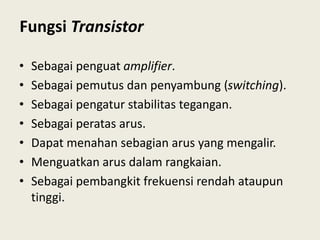

- 4. Fungsi Transistor • Sebagai penguat amplifier. • Sebagai pemutus dan penyambung (switching). • Sebagai pengatur stabilitas tegangan. • Sebagai peratas arus. • Dapat menahan sebagian arus yang mengalir. • Menguatkan arus dalam rangkaian. • Sebagai pembangkit frekuensi rendah ataupun tinggi.

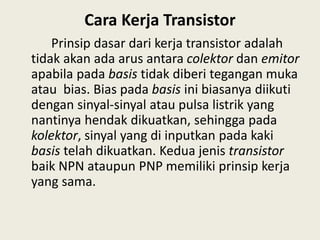

- 5. Cara Kerja Transistor Prinsip dasar dari kerja transistor adalah tidak akan ada arus antara colektor dan emitor apabila pada basis tidak diberi tegangan muka atau bias. Bias pada basis ini biasanya diikuti dengan sinyal-sinyal atau pulsa listrik yang nantinya hendak dikuatkan, sehingga pada kolektor, sinyal yang di inputkan pada kaki basis telah dikuatkan. Kedua jenis transistor baik NPN ataupun PNP memiliki prinsip kerja yang sama.

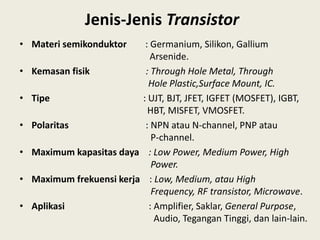

- 6. • Materi semikonduktor : Germanium, Silikon, Gallium Arsenide. • Kemasan fisik : Through Hole Metal, Through Hole Plastic,Surface Mount, IC. • Tipe : UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET. • Polaritas : NPN atau N-channel, PNP atau P-channel. • Maximum kapasitas daya : Low Power, Medium Power, High Power. • Maximum frekuensi kerja : Low, Medium, atau High Frequency, RF transistor, Microwave. • Aplikasi : Amplifier, Saklar, General Purpose, Audio, Tegangan Tinggi, dan lain-lain. Jenis-Jenis Transistor
- 7. TIPE Bipolar Junction Transistor (BJT) Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP. kaki pada transistor BJT ada 3 yaitu kaki Basis sebagai titik pertemuan dua dioda dan dua kaki lainnya adalah kolektor dan emiter
- 8. JENIS TRANSISTOR NPN Pada transistor jenis NPN terdapat arah arus aliran yang berbeda dengan transistor jenis PNP, dimana NPN mengalir arus dari kolektor ke emitor. Dan pada NPN, untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Cara kerja NPN adalah ketika tegangan yang mengenai kaki basis, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor. Dan transistor akan berlogika 1 (aktif). Dan apabila arus yang melalui basis berkurang, maka arus yang mengalir pada kolektor ke emitor akan berkurang, hingga titik cutoff. Penurunan ini sangatlah cepat karena perbandingan penguatan yang terjadi antara basis dan kolektor melebihi 200 kali.

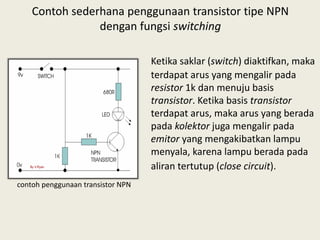

- 9. Contoh sederhana penggunaan transistor tipe NPN dengan fungsi switching Ketika saklar (switch) diaktifkan, maka terdapat arus yang mengalir pada resistor 1k dan menuju basis transistor. Ketika basis transistor terdapat arus, maka arus yang berada pada kolektor juga mengalir pada emitor yang mengakibatkan lampu menyala, karena lampu berada pada aliran tertutup (close circuit). contoh penggunaan transistor NPN

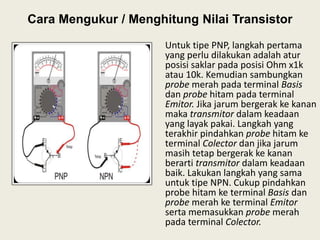

- 10. Cara Mengukur / Menghitung Nilai Transistor Untuk tipe PNP, langkah pertama yang perlu dilakukan adalah atur posisi saklar pada posisi Ohm x1k atau 10k. Kemudian sambungkan probe merah pada terminal Basis dan probe hitam pada terminal Emitor. Jika jarum bergerak ke kanan maka transmitor dalam keadaan yang layak pakai. Langkah yang terakhir pindahkan probe hitam ke terminal Colector dan jika jarum masih tetap bergerak ke kanan berarti transmitor dalam keadaan baik. Lakukan langkah yang sama untuk tipe NPN. Cukup pindahkan probe hitam ke terminal Basis dan probe merah ke terminal Emitor serta memasukkan probe merah pada terminal Colector.

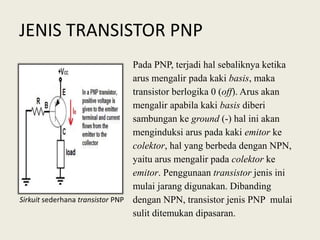

- 11. Pada PNP, terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor berlogika 0 (off). Arus akan mengalir apabila kaki basis diberi sambungan ke ground (-) hal ini akan menginduksi arus pada kaki emitor ke colektor, hal yang berbeda dengan NPN, yaitu arus mengalir pada colektor ke emitor. Penggunaan transistor jenis ini mulai jarang digunakan. Dibanding dengan NPN, transistor jenis PNP mulai sulit ditemukan dipasaran. JENIS TRANSISTOR PNP Sirkuit sederhana transistor PNP

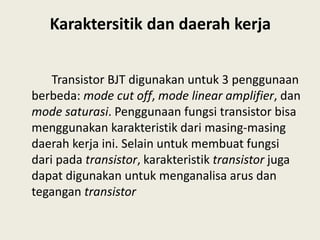

- 12. Karaktersitik dan daerah kerja Transistor BJT digunakan untuk 3 penggunaan berbeda: mode cut off, mode linear amplifier, dan mode saturasi. Penggunaan fungsi transistor bisa menggunakan karakteristik dari masing-masing daerah kerja ini. Selain untuk membuat fungsi dari pada transistor, karakteristik transistor juga dapat digunakan untuk menganalisa arus dan tegangan transistor
