Dokumen tersebut menjelaskan transistor PNP sebagai jenis transistor bipolar dimana tegangan positif diterapkan pada emitor. Transistor PNP memiliki konfigurasi positif-negatif-positif dan arus mengalir dari emitor ke kolektor ketika tegangan emitor lebih positif dari basis dan kolektor.

1. TRANSISTOR PNP
Oleh
Siti Amalia Pangestu
1710501030
Dosen Pengampu : R. Suryoto Edy Raharjo
Teknik Elektro Universitas Tidar

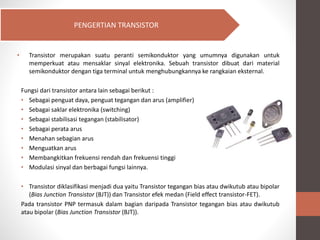

2. • Transistor merupakan suatu peranti semikonduktor yang umumnya digunakan untuk
memperkuat atau mensaklar sinyal elektronika. Sebuah transistor dibuat dari material
semikonduktor dengan tiga terminal untuk menghubungkannya ke rangkaian eksternal.
Fungsi dari transistor antara lain sebagai berikut :
• Sebagai penguat daya, penguat tegangan dan arus (amplifier)
• Sebagai saklar elektronika (switching)
• Sebagai stabilisasi tegangan (stabilisator)
• Sebagai perata arus
• Menahan sebagian arus
• Menguatkan arus
• Membangkitkan frekuensi rendah dan frekuensi tinggi
• Modulasi sinyal dan berbagai fungsi lainnya.
• Transistor diklasifikasi menjadi dua yaitu Transistor tegangan bias atau dwikutub atau bipolar
(Bias Junction Transistor (BJT)) dan Transistor efek medan (Field effect transistor-FET).
Pada transistor PNP termasuk dalam bagian daripada Transistor tegangan bias atau dwikutub
atau bipolar (Bias Junction Transistor (BJT)).
PENGERTIAN TRANSISTOR

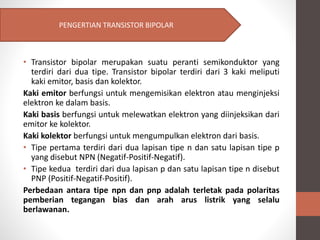

3. • Transistor bipolar merupakan suatu peranti semikonduktor yang
terdiri dari dua tipe. Transistor bipolar terdiri dari 3 kaki meliputi
kaki emitor, basis dan kolektor.
Kaki emitor berfungsi untuk mengemisikan elektron atau menginjeksi
elektron ke dalam basis.
Kaki basis berfungsi untuk melewatkan elektron yang diinjeksikan dari
emitor ke kolektor.
Kaki kolektor berfungsi untuk mengumpulkan elektron dari basis.

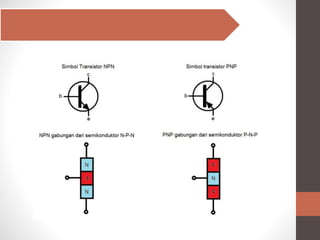

• Tipe pertama terdiri dari dua lapisan tipe n dan satu lapisan tipe p
yang disebut NPN (Negatif-Positif-Negatif).
• Tipe kedua terdiri dari dua lapisan p dan satu lapisan tipe n disebut
PNP (Positif-Negatif-Positif).
Perbedaan antara tipe npn dan pnp adalah terletak pada polaritas
pemberian tegangan bias dan arah arus listrik yang selalu
berlawanan.
PENGERTIAN TRANSISTOR BIPOLAR

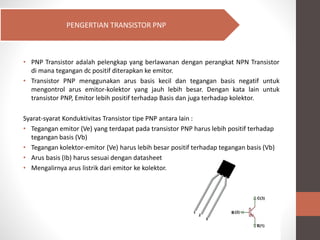

5. • PNP Transistor adalah pelengkap yang berlawanan dengan perangkat NPN Transistor
di mana tegangan dc positif diterapkan ke emitor.
• Transistor PNP menggunakan arus basis kecil dan tegangan basis negatif untuk
mengontrol arus emitor-kolektor yang jauh lebih besar. Dengan kata lain untuk
transistor PNP, Emitor lebih positif terhadap Basis dan juga terhadap kolektor.
Syarat-syarat Konduktivitas Transistor tipe PNP antara lain :
• Tegangan emitor (Ve) yang terdapat pada transistor PNP harus lebih positif terhadap
tegangan basis (Vb)
• Tegangan kolektor-emitor (Ve) harus lebih besar positif terhadap tegangan basis (Vb)
• Arus basis (Ib) harus sesuai dengan datasheet
• Mengalirnya arus listrik dari emitor ke kolektor.
PENGERTIAN TRANSISTOR PNP

6. • Pada dasarnya, dalam jenis konstruksi transistor ini, dua dioda
dibalik sehubungan dengan tipe NPN yang memberikan tipe
konfigurasi Positive- Negative- Positive, dengan panah yang
juga mendefinisikan terminal Emitor kali ini yang menunjuk ke
dalam simbol transistor.
• Semua polaritas untuk transistor PNP dibalik yang berarti
bahwa ia "tenggelam" saat ini ke dalam Basisnya sebagai
lawan dari transistor NPN yang "sumber" saat ini melalui
Basisnya.

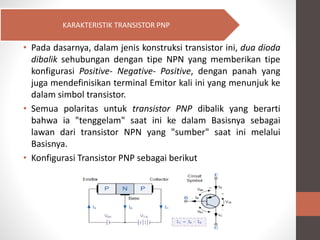

• Konfigurasi Transistor PNP sebagai berikut
KARAKTERISTIK TRANSISTOR PNP

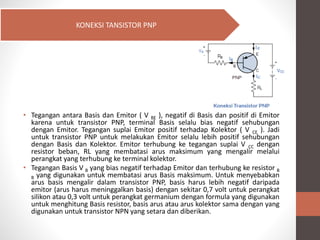

7. • Tegangan antara Basis dan Emitor ( V BE ), negatif di Basis dan positif di Emitor
karena untuk transistor PNP, terminal Basis selalu bias negatif sehubungan
dengan Emitor. Tegangan suplai Emitor positif terhadap Kolektor ( V CE ). Jadi
untuk transistor PNP untuk melakukan Emitor selalu lebih positif sehubungan
dengan Basis dan Kolektor. Emitor terhubung ke tegangan suplai V CC dengan
resistor beban, RL yang membatasi arus maksimum yang mengalir melalui
perangkat yang terhubung ke terminal kolektor.
• Tegangan Basis V B yang bias negatif terhadap Emitor dan terhubung ke resistor B
B yang digunakan untuk membatasi arus Basis maksimum. Untuk menyebabkan
arus basis mengalir dalam transistor PNP, basis harus lebih negatif daripada
emitor (arus harus meninggalkan basis) dengan sekitar 0,7 volt untuk perangkat
silikon atau 0,3 volt untuk perangkat germanium dengan formula yang digunakan
untuk menghitung Basis resistor, basis arus atau arus kolektor sama dengan yang
digunakan untuk transistor NPN yang setara dan diberikan.
KONEKSI TANSISTOR PNP

8. • PNP Transistor sebagai “OFF” secara normal tetapi arus
keluaran kecil dan tegangan negatif pada Basisnya ( B ) relatif
terhadap Emitornya ( E ) akan mengubahnya "ON" yang
memungkinkan arus Emitor-Kolektor yang jauh lebih besar
untuk mengalir . Transistor PNP melakukan ketika Ve jauh lebih
besar dari Vc . Dengan kata lain, Transistor Bipolar PNP HANYA
akan melakukan jika terminal Basis dan Kolektor negatif
terhadap Emitor.
• Transistor PNP adalah bias yang tepat dari persimpangan
transistor karena arah arus dan polaritas tegangan selalu saling
berseberangan. Jadi Ic = Ie - Ib sebagai arus harus
meninggalkan Basis.
PENGERTIAN TRANSISTOR PNP
