1. QUIZ

2. Trafo
System
Training
oleh . Fidri Chaerul Umam
Oktober 2016

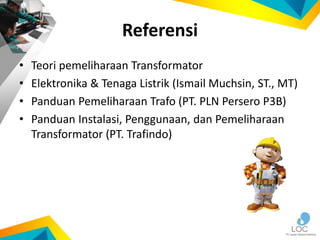

3. Referensi
• Teori pemeliharaan Transformator
• Elektronika & Tenaga Listrik (Ismail Muchsin, ST., MT)
• Panduan Pemeliharaan Trafo (PT. PLN Persero P3B)
• Panduan Instalasi, Penggunaan, dan Pemeliharaan
Transformator (PT. Trafindo)

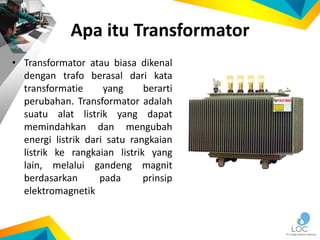

4. Apa itu Transformator
• Transformator atau biasa dikenal
dengan trafo berasal dari kata
transformatie yang berarti
perubahan. Transformator adalah
suatu alat listrik yang dapat
memindahkan dan mengubah
energi listrik dari satu rangkaian
listrik ke rangkaian listrik yang
lain, melalui gandeng magnit
berdasarkan pada prinsip
elektromagnetik

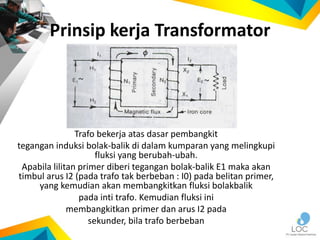

5. Prinsip kerja Transformator
Trafo bekerja atas dasar pembangkit
tegangan induksi bolak-balik di dalam kumparan yang melingkupi
fluksi yang berubah-ubah.
Apabila lilitan primer diberi tegangan bolak-balik E1 maka akan
timbul arus I2 (pada trafo tak berbeban : I0) pada belitan primer,
yang kemudian akan membangkitkan fluksi bolakbalik
pada inti trafo. Kemudian fluksi ini
membangkitkan primer dan arus I2 pada
sekunder, bila trafo berbeban

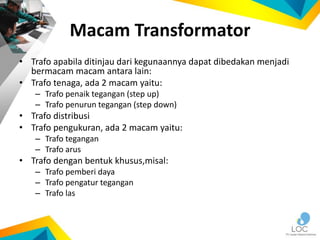

6. Macam Transformator
• Trafo apabila ditinjau dari kegunaannya dapat dibedakan menjadi
bermacam macam antara lain:
• Trafo tenaga, ada 2 macam yaitu:
– Trafo penaik tegangan (step up)
– Trafo penurun tegangan (step down)
• Trafo distribusi
• Trafo pengukuran, ada 2 macam yaitu:
– Trafo tegangan
– Trafo arus
• Trafo dengan bentuk khusus,misal:
– Trafo pemberi daya
– Trafo pengatur tegangan
– Trafo las

7. Kegunaan Transformator
• Digunakan untuk pengiriman tenaga
listrik
• Untuk menyesuaikan tegangan
• Untuk mengadakan pengukuran dari
besaran listrik
• Untuk memisahkan rangkaian yang
satu dengan yang lain
• Untuk memberikan tenaga pada alat
tertentu

8. Type TR Hermetically Seal

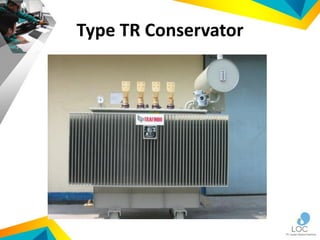

9. Type TR Conservator

10. Type Conservator
Breather dengan silica Gell 
Conservator with rubber
bag/diapraghma 

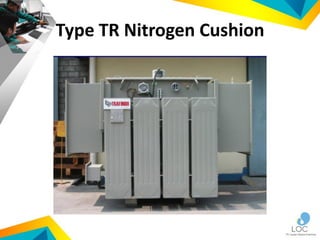

11. Type TR Nitrogen Cushion

12. Dry Type Cast Resin

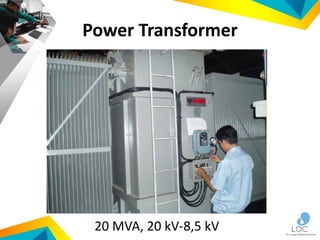

13. Power Transformer
20 MVA, 20 kV-8,5 kV

14. Distribution Transformer
100 kVA, 20 kV-400V

15. Instrument Trafo
CT Indoor VT Outdoor

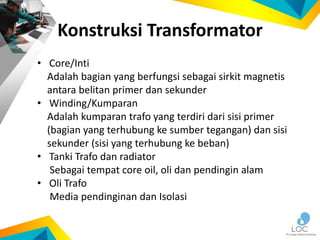

16. Konstruksi Transformator
• Core/Inti
Adalah bagian yang berfungsi sebagai sirkit magnetis
antara belitan primer dan sekunder
• Winding/Kumparan
Adalah kumparan trafo yang terdiri dari sisi primer
(bagian yang terhubung ke sumber tegangan) dan sisi
sekunder (sisi yang terhubung ke beban)
• Tanki Trafo dan radiator
Sebagai tempat core oil, oli dan pendingin alam
• Oli Trafo
Media pendinginan dan Isolasi

17. Inti Kumparan dan Tanki

18. Oli Transformator
Berfungsi sebagai pendingin dan Isolasi
Type : Mineral Oil
Spec : Comply with IEC 296 Class I
Electrical Breakdown : >50 kV/2,5 mm
Minimum standard : 30 kV/2,5 mm
Insulation class : Class A (105 deg C)

19. Bagian Pendukung Lain
1. Tap Changer
sebagai pengubah sadapan sisi primer 20 kV
Bisa juga untuk adjust tegangan LV 420-410-390-380 V

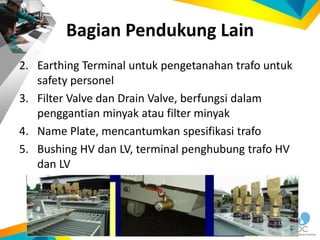

20. 2. Earthing Terminal untuk pengetanahan trafo untuk
safety personel
3. Filter Valve dan Drain Valve, berfungsi dalam
penggantian minyak atau filter minyak
4. Name Plate, mencantumkan spesifikasi trafo
5. Bushing HV dan LV, terminal penghubung trafo HV
dan LV
Bagian Pendukung Lain

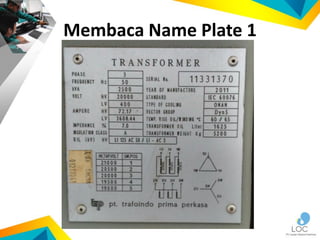

21. Membaca Name Plate 1

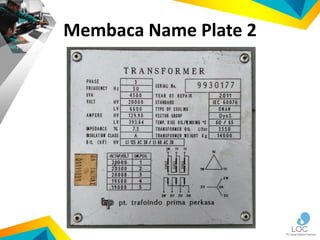

22. Membaca Name Plate 2

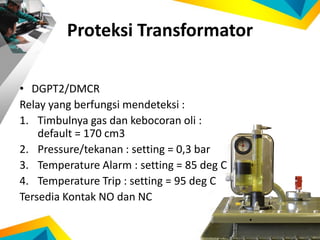

23. Proteksi Transformator
• DGPT2/DMCR
Relay yang berfungsi mendeteksi :
1. Timbulnya gas dan kebocoran oli :
default = 170 cm3
2. Pressure/tekanan : setting = 0,3 bar
3. Temperature Alarm : setting = 85 deg C
4. Temperature Trip : setting = 95 deg C
Tersedia Kontak NO dan NC

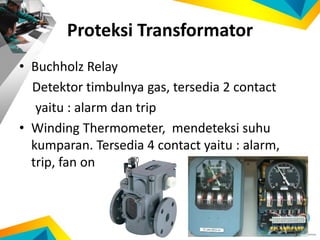

24. Proteksi Transformator
• Buchholz Relay
Detektor timbulnya gas, tersedia 2 contact
yaitu : alarm dan trip
• Winding Thermometer, mendeteksi suhu
kumparan. Tersedia 4 contact yaitu : alarm,
trip, fan on

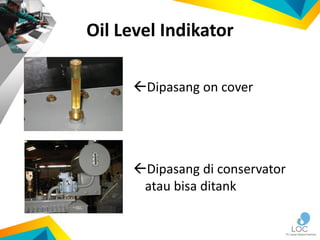

25. Oil Level Indikator
Dipasang on cover
Dipasang di conservator
atau bisa ditank

26. Pemeliharaan Trafo
Penting ! Pemeliharaan
dalam keadaan offline, trafo
harus dilepaskan dari
rangkaian eksternal dan
harus digrounding dengan
baik
Apabila dalam keadaan
Online Gunakan Seluruh
Panca Indera

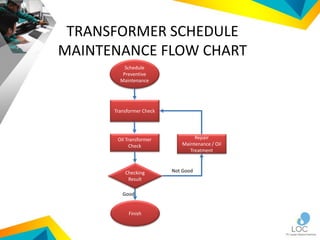

27. TRANSFORMER SCHEDULE
MAINTENANCE FLOW CHART
Schedule
Preventive
Maintenance
Transformer Check
Oil Transformer
Check
Checking
Result
Finish
Repair
Maintenance / Oil
Treatment
Good
Not Good

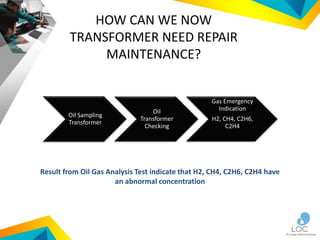

28. HOW CAN WE NOW
TRANSFORMER NEED REPAIR
MAINTENANCE?
Oil Sampling
Transformer
Oil
Transformer
Checking
Gas Emergency
Indication
H2, CH4, C2H6,
C2H4
Result from Oil Gas Analysis Test indicate that H2, CH4, C2H6, C2H4 have
an abnormal concentration

29. Pemeriksaan Rutin Pada Trafo

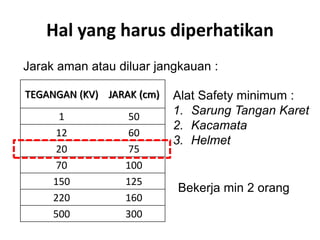

30. Hal yang harus diperhatikan
TEGANGAN (KV) JARAK (cm)
1 50
12 60
20 75
70 100
150 125
220 160
500 300
Jarak aman atau diluar jangkauan :
Alat Safety minimum :
1. Sarung Tangan Karet
2. Kacamata
3. Helmet
Bekerja min 2 orang

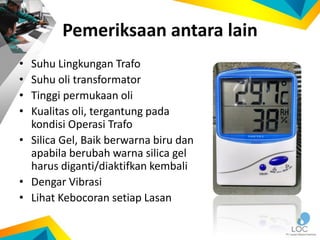

31. Pemeriksaan antara lain
• Suhu Lingkungan Trafo
• Suhu oli transformator
• Tinggi permukaan oli
• Kualitas oli, tergantung pada
kondisi Operasi Trafo
• Silica Gel, Baik berwarna biru dan
apabila berubah warna silica gel
harus diganti/diaktifkan kembali
• Dengar Vibrasi
• Lihat Kebocoran setiap Lasan

32. Pemeliharaan Berkala 1 Tahun

33. 1. Pemeriksaan Bagian Luar
• Periksa kondisi tanki trafo, termasuk semua baut, mur,
dan bagian yang dilas. Pastikan tidak ada kebocoran
• Periksa sambungan kabel/konduktor pada terminal-
terminal dan pentanahan
• Periksa keadaan silica gel dalam breather. Sedikitnya ¾
dari silicagel harus masih berwarna biru.
• Periksa tinggi permukaan oli, pastikan berada di atas
batas yang ditunjukkan di oil level indicator/gauge
• Yang dilengkapi dengan nitrogen, periksa tekanan
nitrogen tersebut, seharusnya diantara +2PSI dan +3PSI

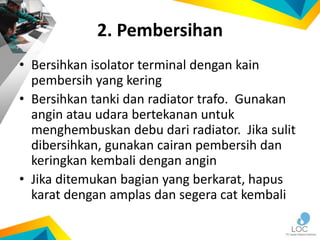

34. 2. Pembersihan
• Bersihkan isolator terminal dengan kain
pembersih yang kering
• Bersihkan tanki dan radiator trafo. Gunakan
angin atau udara bertekanan untuk
menghembuskan debu dari radiator. Jika sulit
dibersihkan, gunakan cairan pembersih dan
keringkan kembali dengan angin
• Jika ditemukan bagian yang berkarat, hapus
karat dengan amplas dan segera cat kembali

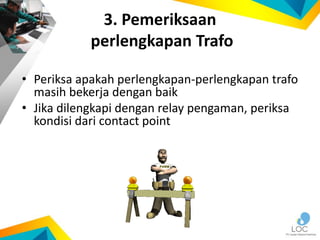

35. 3. Pemeriksaan
perlengkapan Trafo
• Periksa apakah perlengkapan-perlengkapan trafo
masih bekerja dengan baik
• Jika dilengkapi dengan relay pengaman, periksa
kondisi dari contact point

36. Pemeliharaan Berkala 4 Tahun

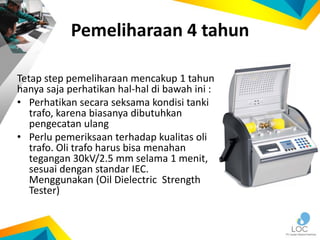

37. Pemeliharaan 4 tahun
Tetap step pemeliharaan mencakup 1 tahun
hanya saja perhatikan hal-hal di bawah ini :
• Perhatikan secara seksama kondisi tanki
trafo, karena biasanya dibutuhkan
pengecatan ulang
• Perlu pemeriksaan terhadap kualitas oli
trafo. Oli trafo harus bisa menahan
tegangan 30kV/2.5 mm selama 1 menit,
sesuai dengan standar IEC.
Menggunakan (Oil Dielectric Strength
Tester)

38. Terima kasih
