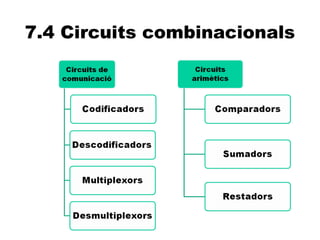

Classificació circuits lògics
Elscircuits combinacionals són aquells en que l’ estat lògic de les
seves sortides en un determinat instant, depèn exclusivamen del valor de
les entrades en aquell mateix instante. No són funció del temps
Els circuits seqüencials són aquells en que l’ esta lògic de les seves
sortides en un determinat instant ,depèn no només del valor de les
entrades en aquell mateix instant si no també del valor de les sortides en
instants anteriors. Són funció del temps: circuits amb memòria
Circuits de comunicació
Codificadors
Circuit combinacional de n sortides i d’un nombre d’entrades inferior o igual
a 2n que,en activar-se una de les entrades ( i adoptar un estat lògic
determinat, 0 o 1), genera a la sortida una combinació binaria ( o la seva
complementaria ) corresponent a aquesta entrada.
5.
Codificador de 4a 2
Codificador de 4 a 2:
m= 4 entrades
n= 2 sortides
Descodificadors
Transformen informació binàriaen altre tipus d’informació.
Circuit combinacional proveït de n entrades i d’un nombre de sortides menor o
igual que 2n que converteix un codi binari a qualsevol altre codi.
Funcionen bàsicament de manera que,en apareixer una combinació binaria en
les seves entrades, s’activa una sola de les seves sortides..
Desmultiplexors
Un desmultiplexor escomporta com un conmutador d’ entrada única i
sortida múltiple , però amb control electrònic enlloc de mecànic
15.
Desmultiplexor de 2canals
S I Oo O1
0 0 0 0
0 1 0 1
1 0 0 0
1 1 1 0
S I Oo O1
0 X 0 X
1 X X 0
O1 = SI
Oo = S I
16.
Circuits aritmètics
Comparadors
Indica a la sortida la relació d’igualtat o desigualtat existent
entre els nombres binaris corresponents de les entrades
17.
Comparadors de dosnombres d’ 1 bit
O1 O2 O3
O1 = A ⋅ B
O2 = A ⊕ B
O3 = A ⋅ B
18.
Sumadors
Indica a lasortida la suma entre els nombres binaris
corresponents de les entrades
Unitats aritmètiques ilògiques
Té dos busos d’entrada de dades de n bits, un bus de m bits de selecció
de l’operació que cal realitzar, un bus de sortida de dades de n bits i una
taula de codis operatius que indica quina operació ha de fer-se segons el
codi introduït en el bus de selecció.
23.

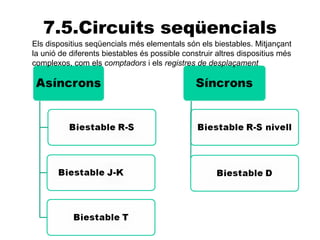

7.5.Circuits seqüencials
Els dispositiusseqüencials més elementals són els biestables. Mitjançant
la unió de diferents biestables és possible construir altres dispositius més
complexos, com els comptadors i els registres de desplaçament
24.
Biestables
Unitats bàsiques elementals constituïdes per portes lògiques
capaçes d’ emmagatzemar la informació corresponent a un bit
•Asíncrons: no necessiten d’ una senyal de rellotge per activar-se
•Síncrons: necessiten d’ una senyal de rellotge per activar-se
Entrades: Sortides:
R : Reset Q
S: Set Q’
(complementària)
25.

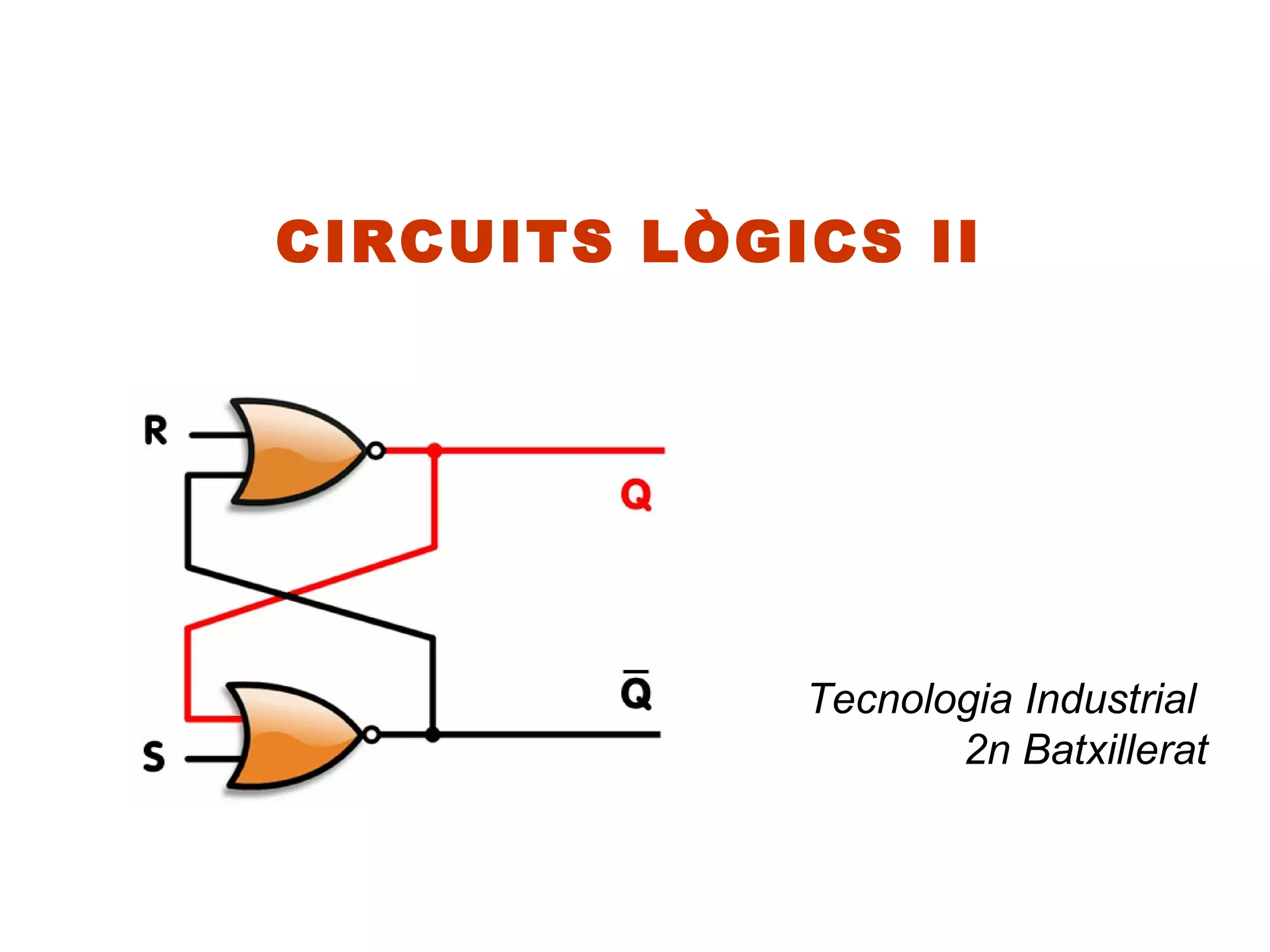

Biestable RS asíncron
Duesentrades:
• R=1: (reset en anglès), sortida a 0
• S=1: (set en anglès), sortida a 1
• R=0 i S=0: no hi ha canvis
• R=1 i S=1: indeterminació
26.
Biestable JK asíncron
Dues entrades:
• J=1: (set), sortida a 1
• K=1: (reset), sortida a 0
• J=0 y K=0: no hi ha canvis
• J=1 y K=1: sortida invertida
27.
Biestable T asíncron
Unaentrada:
• T=1: (toggle), canvia de valor la sortida
• T=0: no canvia la sortida
28.
Biestable RS síncron
Tresentrades:
• R: (reset), sortida a 0
• S: (set), sortida a 1
• C: (clock), el biestable només funciona quan C=1
29.
Biestable D síncron
Duesentrades:
• D: (data), sortida a 0
• C: (clock), transfereix el valor de D a la
sortida quan C=1
30.

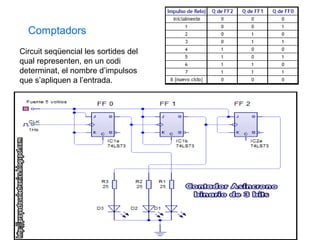

Comptadors
Circuit seqüencial lessortides del
qual representen, en un codi
determinat, el nombre d’impulsos
que s’apliquen a l’entrada.
31.

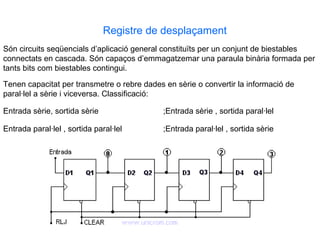

Registre de desplaçament
Sóncircuits seqüencials d’aplicació general constituïts per un conjunt de biestables
connectats en cascada. Són capaços d’emmagatzemar una paraula binària formada per
tants bits com biestables contingui.
Tenen capacitat per transmetre o rebre dades en sèrie o convertir la informació de
paral·lel a sèrie i viceversa. Classificació:
Entrada sèrie, sortida sèrie ;Entrada sèrie , sortida paral·lel
Entrada paral·lel , sortida paral·lel ;Entrada paral·lel , sortida sèrie
