• 1.
  SISTEMES DIGITALS TecnologiaIndustrial 2n Batxillerat davidctecno
• 2.

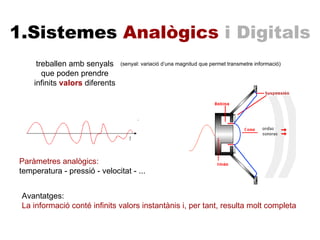

  treballen amb senyalsque poden prendre infinits valors diferents 1.Sistemes Analògics i Digitals Paràmetres analògics: temperatura - pressió - velocitat - ... Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa (senyal: variació d’una magnitud que permet transmetre informació)
• 3.

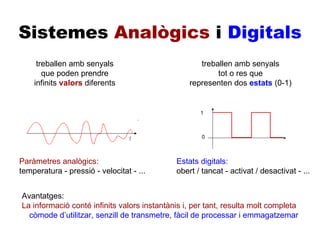

  treballen amb senyalsque poden prendre infinits valors diferents treballen amb senyals tot o res que representen dos estats (0-1) Avantatges: còmode d’utilitzar, senzill de transmetre, fàcil de processar i emmagatzemar Sistemes Analògics i Digitals Paràmetres analògics: temperatura - pressió - velocitat - ... Estats digitals: obert / tancat - activat / desactivat - ... Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa 1 0
• 4.
  Sistemes Analògics i Digitals Sistemes analògico-digitals Sistemes mixtos formats per blocs analògics i blocs digitals + Avantatges: còmode d’utilitzar, senzill de transmetre, fàcil de processar i emmagatzemar Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa 1 0
• 5.
  Sistemes analògico-digitals Exemple:termòmetre digital La captació de temperatura, magnitud física analógica , es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic.
• 6.
  Sistemes analògico-digitals Exemple:termòmetre digital La captació de temperatura, magnitud física analógica , es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic. Un processador converteix el senyal elèctric analògic en senyal elèctric digital , processa les dades, i memoritza el resultat.
• 7.

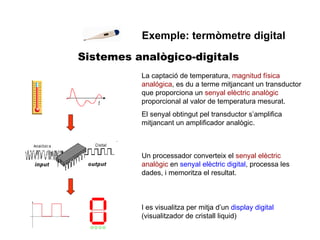

  Sistemes analògico-digitals Exemple:termòmetre digital La captació de temperatura, magnitud física analógica , es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic. Un processador converteix el senyal elèctric analògic en senyal elèctric digital , processa les dades, i memoritza el resultat. I es visualitza per mitja d’un display digital (visualitzador de cristall liquid)
• 8.
  Fent circular uncorrent elèctric per la bobina del relé es poden accionar uns contactes secundaris Evolució dels sistemes digitals Relé La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica.
• 9.
  El pas delrelé (electromecànic) a les vàlvules de buit (totalment elèctriques) va ser el primer en l’evolució de la tecnologia digital Evolució dels sistemes digitals Relé v de buit La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica.
• 10.

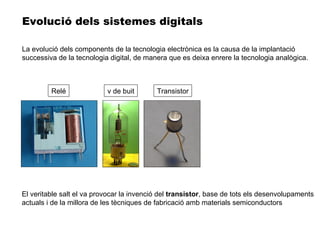

  El veritable saltel va provocar la invenció del transistor , base de tots els desenvolupaments actuals i de la millora de les tècniques de fabricació amb materials semiconductors Evolució dels sistemes digitals Relé v de buit Transistor La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica.
• 11.

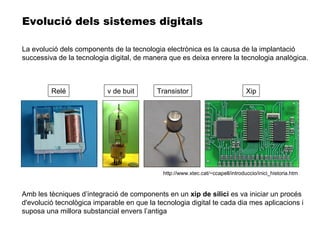

  Amb les tècniquesd’integració de components en un xip de silici es va iniciar un procés d'evolució tecnològica imparable en que la tecnologia digital te cada dia mes aplicacions i suposa una millora substancial envers l’antiga Evolució dels sistemes digitals Relé v de buit Transistor Xip La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. http://www.xtec.cat/~ccapell/introduccio/inici_historia.htm
• 12.
  El grafé es pot convertir en un element clau en la electrònica del futur. Els xips fabricats amb grafé podran funcionar fins a 1.000 vegades més ràpid que els actuals de silici Evolució dels sistemes digitals La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica.
• 13.
  A 2. Sistemesde numeració Sistema numeració Base Símbols/Signes/Dígits Decimal 10 0,1,2,3,4,5,6,7,8,9 Binari 2 0,1 Octal 8 0,1,2,3,4,5,6,7 Hexadecimal 16 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F
• 14.
  A Sistema denumeració decimal 528 = 5 centenes + 2 decenes + 8 unitats = = 500 + 20 + 8 = 5*10 2   + 2*10 1   + 8*10 0   8245,97 = 8 milers + 2 centenes + 4 decenes + 5 unitats + 9 d è cimes + 7 c e ntèssimes= 8000 + 200 + 40 + 5 + 0,9 + 0,07 = 8*10 3   + 2*10 2   + 4*10 1   + 5*10 0   + 9*10 -1   + 7*10 -2 ,
• 15.
  A Sistema denumeració binari   , 1011 = 1*2 3   + 0*2 2   + 1*2 1   + 1*2 0  = 8 + 0 +2 +1 = 11 1011 2 = 11 10 10101 = 1*2 4 +0*2 3   + 1*2 2   + 0*2 1   + 1*2 0  = 16 + 0 +4+0+1 = 21 10101 2 = 21 10
• 16.
  A Conversió binari - decimal
• 17.
  A Conversió binari - decimal
• 18.
  A Conversió decimal-binari
• 19.
  A Conversió decimal-binari
• 20.
  A Addició binària  + 0 1 0 0 1 1 1 0 + 1
• 21.
  A Addició binària  + 0 1 0 0 1 1 1 0 + 1
• 22.
  A Sustracció binària  - 0 1 0 0 1 1 1 + 1 0
• 23.
  A Sustracció binària  - 0 1 0 0 1 1 1 + 1 0
• 24.
  A Multiplicació binària  x 0 1 0 0 0 1 0 1
• 25.
  A Multiplicació binària  x 0 1 0 0 0 1 0 1
• 26.
  A Divisió binària
• 27.
  A Divisió binària
• 28.
  A Codi BCD
• 29.

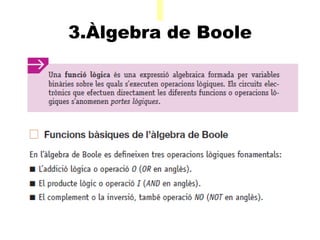

  A 3.Àlgebra deBoole
• 30.
  A Addició lògica:Funció OR
• 31.
  A Producte lògic: Funció AND
• 32.
  A Inversió lògica:Funció NOT
• 33.
  A Funció NOR
• 34.
  A Funció NAND
• 35.
  A Funció EXOR
• 36.
  A Funció EXNOR
• 37.
  A Esquemes circuitslògics   Exemple 1: a b c F 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1
• 38.
  A Esquemes circuitslògics   Exemple 2:
• 39.
  A Esquemes circuitslògics   Exemple 2: a b c d F 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 a b c d F 0 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 1 0 1 1 0 0 0 1 1 1 1 a b c d F 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 0 0 1 1 1 1 1
• 40.
  A Funció lògica Minterm   Suma de productes lògics on la sortida és 1 Assignació: 0 : entrada corresponent negada 1 : entrada directa sense negar
• 41.
  A Funció lògica Maxterm   Producte de sumes lògiques on la sortida és 0 Assignació: 1 : entrada corresponent negada 0 : entrada directa sense negar
• 42.
  A Simplificació defuncions   Propietats àlgebra de Boole
• 43.
  A Simplificació defuncions   Exemples senzills : Aquest mètode es pot complicar. Implica un domini de la taula de propietats.
• 44.
  A Simplificació defuncions   Mapes de Karnaugh Dos variables Tres variables Quatre variables
• 45.
  A Simplificació defuncions   Exemples 1: a b c F 0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 0 1 1 1 1
• 46.

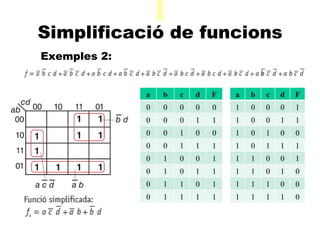

  A Simplificació defuncions   Exemples 2: a b c d F 1 0 0 0 1 1 0 0 1 1 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0 1 1 1 1 0 a b c d F 0 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1
