Dokumen ini memberikan pengetahuan dasar tentang teknik dasar listrik untuk teknisi, termasuk konsep arus, tegangan, resistansi, dan hukum Ohm. Terdapat juga penjelasan tentang jenis-jenis arus listrik, sumber listrik, serta hubungan antara daya dan energi. Selain itu, dokumen ini mencakup penggunaan unit pengukuran dalam kelistrikan seperti ampere, volt, dan watt.

1. PENGETAHUAN DASAR TEKNIK
DASAR BAGI TEKNISI LISTRIK DAN
TEKNISI LAINNYA YANG
BERHUBUNGAN DENGAN
KELISTRIKAN
TEKNIK DASAR LISTRIK
1
Teknik Dasar Listrik :

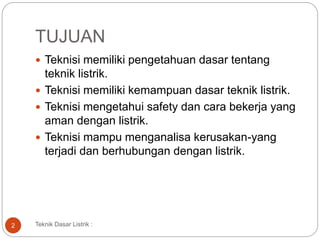

2. TUJUAN
 Teknisi memiliki pengetahuan dasar tentang
teknik listrik.
 Teknisi memiliki kemampuan dasar teknik listrik.
 Teknisi mengetahui safety dan cara bekerja yang
aman dengan listrik.
 Teknisi mampu menganalisa kerusakan-yang
terjadi dan berhubungan dengan listrik.
2 Teknik Dasar Listrik :

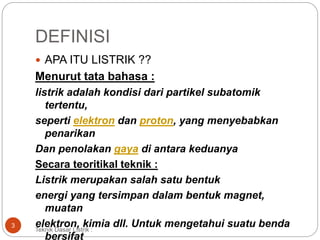

3. DEFINISI
 APA ITU LISTRIK ??
Menurut tata bahasa :
listrik adalah kondisi dari partikel subatomik
tertentu,
seperti elektron dan proton, yang menyebabkan
penarikan
Dan penolakan gaya di antara keduanya
Secara teoritikal teknik :
Listrik merupakan salah satu bentuk
energi yang tersimpan dalam bentuk magnet,
muatan
elektron, kimia dll. Untuk mengetahui suatu benda
bersifat
3
Teknik Dasar Listrik :

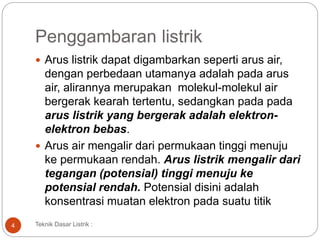

4. Penggambaran listrik
 Arus listrik dapat digambarkan seperti arus air,
dengan perbedaan utamanya adalah pada arus
air, alirannya merupakan molekul-molekul air
bergerak kearah tertentu, sedangkan pada pada
arus listrik yang bergerak adalah elektron-
elektron bebas.
 Arus air mengalir dari permukaan tinggi menuju
ke permukaan rendah. Arus listrik mengalir dari
tegangan (potensial) tinggi menuju ke
potensial rendah. Potensial disini adalah
konsentrasi muatan elektron pada suatu titik
4 Teknik Dasar Listrik :

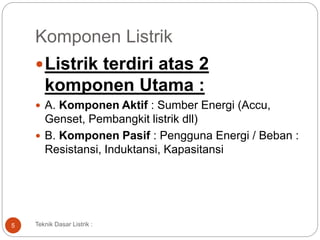

5. Komponen Listrik
Listrik terdiri atas 2
komponen Utama :
 A. Komponen Aktif : Sumber Energi (Accu,
Genset, Pembangkit listrik dll)
 B. Komponen Pasif : Pengguna Energi / Beban :
Resistansi, Induktansi, Kapasitansi
5 Teknik Dasar Listrik :

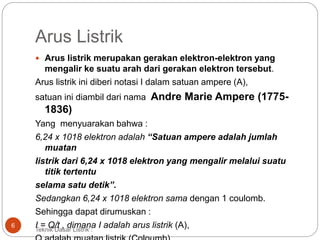

6. Arus Listrik
 Arus listrik merupakan gerakan elektron-elektron yang
mengalir ke suatu arah dari gerakan elektron tersebut.
Arus listrik ini diberi notasi I dalam satuan ampere (A),
satuan ini diambil dari nama Andre Marie Ampere (1775-
1836)
Yang menyuarakan bahwa :
6,24 x 1018 elektron adalah “Satuan ampere adalah jumlah
muatan
listrik dari 6,24 x 1018 elektron yang mengalir melalui suatu
titik tertentu
selama satu detik”.
Sedangkan 6,24 x 1018 elektron sama dengan 1 coulomb.
Sehingga dapat dirumuskan :
I = Q/t , dimana I adalah arus listrik (A),6
Teknik Dasar Listrik :

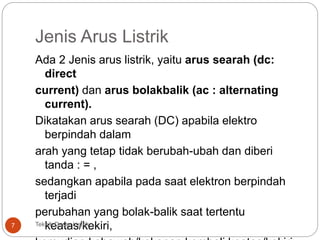

7. Jenis Arus Listrik
Ada 2 Jenis arus listrik, yaitu arus searah (dc:
direct
current) dan arus bolakbalik (ac : alternating
current).
Dikatakan arus searah (DC) apabila elektro
berpindah dalam
arah yang tetap tidak berubah-ubah dan diberi
tanda : = ,
sedangkan apabila pada saat elektron berpindah
terjadi
perubahan yang bolak-balik saat tertentu
keatas/kekiri,7 Teknik Dasar Listrik :

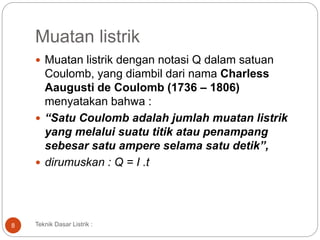

8. Muatan listrik
 Muatan listrik dengan notasi Q dalam satuan
Coulomb, yang diambil dari nama Charless
Aaugusti de Coulomb (1736 – 1806)
menyatakan bahwa :
 “Satu Coulomb adalah jumlah muatan listrik
yang melalui suatu titik atau penampang
sebesar satu ampere selama satu detik”,
 dirumuskan : Q = I .t
8 Teknik Dasar Listrik :

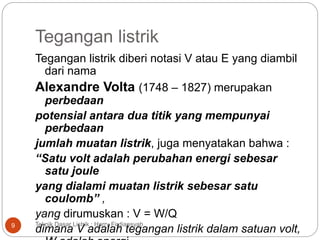

9. Tegangan listrik
Tegangan listrik diberi notasi V atau E yang diambil
dari nama
Alexandre Volta (1748 – 1827) merupakan
perbedaan
potensial antara dua titik yang mempunyai
perbedaan
jumlah muatan listrik, juga menyatakan bahwa :
“Satu volt adalah perubahan energi sebesar
satu joule
yang dialami muatan listrik sebesar satu
coulomb” ,
yang dirumuskan : V = W/Q
dimana V adalah tegangan listrik dalam satuan volt,9 Teknik Dasar Listrik : Harry Firdiansyah

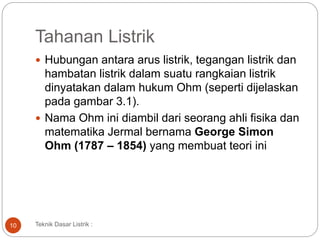

10. Tahanan Listrik
 Hubungan antara arus listrik, tegangan listrik dan
hambatan listrik dalam suatu rangkaian listrik
dinyatakan dalam hukum Ohm (seperti dijelaskan
pada gambar 3.1).
 Nama Ohm ini diambil dari seorang ahli fisika dan
matematika Jermal bernama George Simon
Ohm (1787 – 1854) yang membuat teori ini
10 Teknik Dasar Listrik :

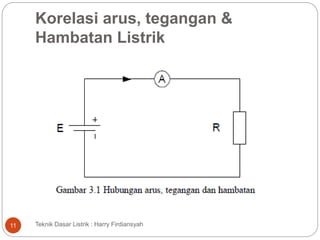

11. Korelasi arus, tegangan &
Hambatan Listrik
Teknik Dasar Listrik : Harry Firdiansyah11

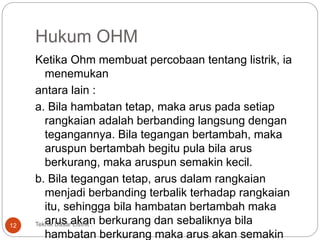

12. Hukum OHM
Ketika Ohm membuat percobaan tentang listrik, ia
menemukan
antara lain :
a. Bila hambatan tetap, maka arus pada setiap
rangkaian adalah berbanding langsung dengan
tegangannya. Bila tegangan bertambah, maka
aruspun bertambah begitu pula bila arus
berkurang, maka aruspun semakin kecil.
b. Bila tegangan tetap, arus dalam rangkaian
menjadi berbanding terbalik terhadap rangkaian
itu, sehingga bila hambatan bertambah maka
arus akan berkurang dan sebaliknya bila
hambatan berkurang maka arus akan semakin
Teknik Dasar Listrik :12

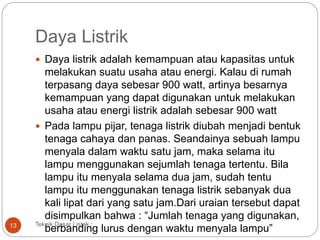

13. Daya Listrik
 Daya listrik adalah kemampuan atau kapasitas untuk
melakukan suatu usaha atau energi. Kalau di rumah
terpasang daya sebesar 900 watt, artinya besarnya
kemampuan yang dapat digunakan untuk melakukan
usaha atau energi listrik adalah sebesar 900 watt
 Pada lampu pijar, tenaga listrik diubah menjadi bentuk
tenaga cahaya dan panas. Seandainya sebuah lampu
menyala dalam waktu satu jam, maka selama itu
lampu menggunakan sejumlah tenaga tertentu. Bila
lampu itu menyala selama dua jam, sudah tentu
lampu itu menggunakan tenaga listrik sebanyak dua
kali lipat dari yang satu jam.Dari uraian tersebut dapat
disimpulkan bahwa : “Jumlah tenaga yang digunakan,
berbanding lurus dengan waktu menyala lampu”
Teknik Dasar Listrik :13

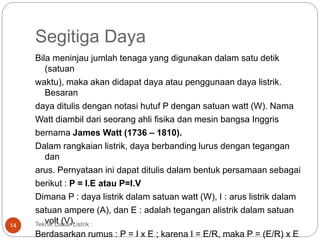

14. Segitiga Daya
Bila meninjau jumlah tenaga yang digunakan dalam satu detik
(satuan
waktu), maka akan didapat daya atau penggunaan daya listrik.
Besaran
daya ditulis dengan notasi hutuf P dengan satuan watt (W). Nama
Watt diambil dari seorang ahli fisika dan mesin bangsa Inggris
bernama James Watt (1736 – 1810).
Dalam rangkaian listrik, daya berbanding lurus dengan tegangan
dan
arus. Pernyataan ini dapat ditulis dalam bentuk persamaan sebagai
berikut : P = I.E atau P=I.V
Dimana P : daya listrik dalam satuan watt (W), I : arus listrik dalam
satuan ampere (A), dan E : adalah tegangan alistrik dalam satuan
volt (V).
Berdasarkan rumus : P = I x E ; karena I = E/R, maka P = (E/R) x E
Teknik Dasar Listrik :14

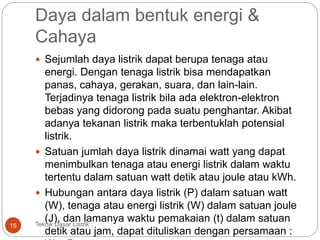

15. Daya dalam bentuk energi &
Cahaya
 Sejumlah daya listrik dapat berupa tenaga atau
energi. Dengan tenaga listrik bisa mendapatkan
panas, cahaya, gerakan, suara, dan lain-lain.
Terjadinya tenaga listrik bila ada elektron-elektron
bebas yang didorong pada suatu penghantar. Akibat
adanya tekanan listrik maka terbentuklah potensial
listrik.
 Satuan jumlah daya listrik dinamai watt yang dapat
menimbulkan tenaga atau energi listrik dalam waktu
tertentu dalam satuan watt detik atau joule atau kWh.
 Hubungan antara daya listrik (P) dalam satuan watt
(W), tenaga atau energi listrik (W) dalam satuan joule
(J), dan lamanya waktu pemakaian (t) dalam satuan
detik atau jam, dapat dituliskan dengan persamaan :
Teknik Dasar Listrik :15

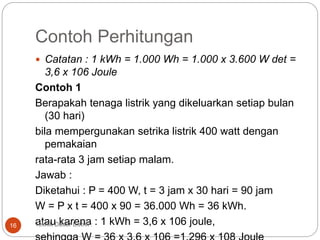

16. Contoh Perhitungan
 Catatan : 1 kWh = 1.000 Wh = 1.000 x 3.600 W det =
3,6 x 106 Joule
Contoh 1
Berapakah tenaga listrik yang dikeluarkan setiap bulan
(30 hari)
bila mempergunakan setrika listrik 400 watt dengan
pemakaian
rata-rata 3 jam setiap malam.
Jawab :
Diketahui : P = 400 W, t = 3 jam x 30 hari = 90 jam
W = P x t = 400 x 90 = 36.000 Wh = 36 kWh.
atau karena : 1 kWh = 3,6 x 106 joule,Teknik Dasar Listrik :16

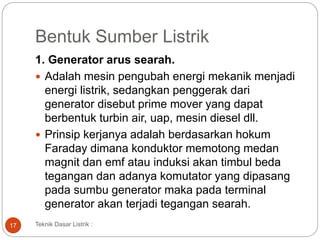

17. Bentuk Sumber Listrik
1. Generator arus searah.
 Adalah mesin pengubah energi mekanik menjadi
energi listrik, sedangkan penggerak dari
generator disebut prime mover yang dapat
berbentuk turbin air, uap, mesin diesel dll.
 Prinsip kerjanya adalah berdasarkan hokum
Faraday dimana konduktor memotong medan
magnit dan emf atau induksi akan timbul beda
tegangan dan adanya komutator yang dipasang
pada sumbu generator maka pada terminal
generator akan terjadi tegangan searah.
Teknik Dasar Listrik :17

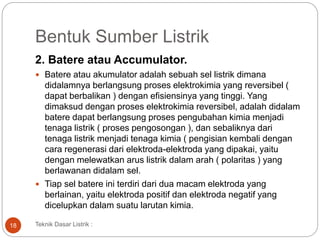

18. Bentuk Sumber Listrik
2. Batere atau Accumulator.
 Batere atau akumulator adalah sebuah sel listrik dimana
didalamnya berlangsung proses elektrokimia yang reversibel (
dapat berbalikan ) dengan efisiensinya yang tinggi. Yang
dimaksud dengan proses elektrokimia reversibel, adalah didalam
batere dapat berlangsung proses pengubahan kimia menjadi
tenaga listrik ( proses pengosongan ), dan sebaliknya dari
tenaga listrik menjadi tenaga kimia ( pengisian kembali dengan
cara regenerasi dari elektroda-elektroda yang dipakai, yaitu
dengan melewatkan arus listrik dalam arah ( polaritas ) yang
berlawanan didalam sel.
 Tiap sel batere ini terdiri dari dua macam elektroda yang
berlainan, yaitu elektroda positif dan elektroda negatif yang
dicelupkan dalam suatu larutan kimia.
Teknik Dasar Listrik :18

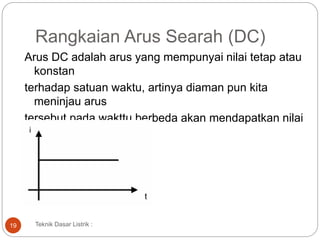

19. Rangkaian Arus Searah (DC)
Arus DC adalah arus yang mempunyai nilai tetap atau
konstan
terhadap satuan waktu, artinya diaman pun kita
meninjau arus
tersebut pada wakttu berbeda akan mendapatkan nilai
yang
Sama.
Teknik Dasar Listrik :19

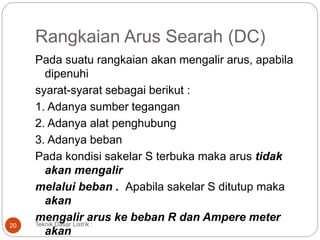

20. Rangkaian Arus Searah (DC)
Pada suatu rangkaian akan mengalir arus, apabila
dipenuhi
syarat-syarat sebagai berikut :
1. Adanya sumber tegangan
2. Adanya alat penghubung
3. Adanya beban
Pada kondisi sakelar S terbuka maka arus tidak
akan mengalir
melalui beban . Apabila sakelar S ditutup maka
akan
mengalir arus ke beban R dan Ampere meter
akan
Teknik Dasar Listrik :20

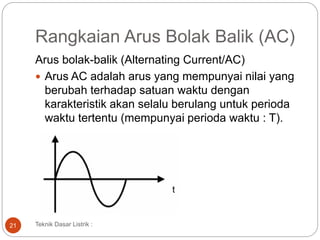

21. Rangkaian Arus Bolak Balik (AC)
Arus bolak-balik (Alternating Current/AC)
 Arus AC adalah arus yang mempunyai nilai yang
berubah terhadap satuan waktu dengan
karakteristik akan selalu berulang untuk perioda
waktu tertentu (mempunyai perioda waktu : T).
Teknik Dasar Listrik :21

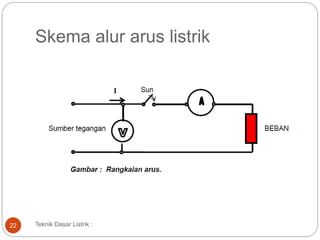

22. Skema alur arus listrik
Teknik Dasar Listrik :22

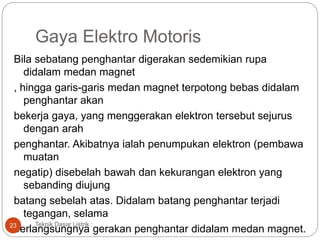

23. Gaya Elektro Motoris
Bila sebatang penghantar digerakan sedemikian rupa
didalam medan magnet
, hingga garis-garis medan magnet terpotong bebas didalam
penghantar akan
bekerja gaya, yang menggerakan elektron tersebut sejurus
dengan arah
penghantar. Akibatnya ialah penumpukan elektron (pembawa
muatan
negatip) disebelah bawah dan kekurangan elektron yang
sebanding diujung
batang sebelah atas. Didalam batang penghantar terjadi
tegangan, selama
berlangsungnya gerakan penghantar didalam medan magnet.
Teknik Dasar Listrik :23

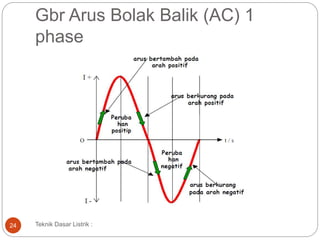

24. Gbr Arus Bolak Balik (AC) 1
phase
Teknik Dasar Listrik :24

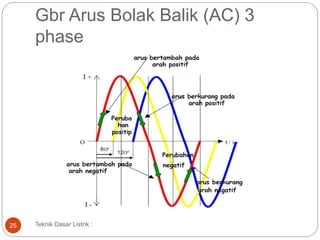

25. Gbr Arus Bolak Balik (AC) 3
phase
Teknik Dasar Listrik :25

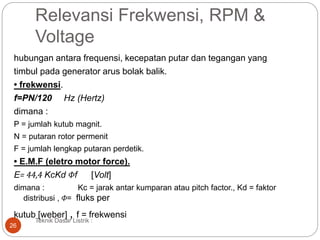

26. Relevansi Frekwensi, RPM &
Voltage
hubungan antara frequensi, kecepatan putar dan tegangan yang
timbul pada generator arus bolak balik.
• frekwensi.
f=PN/120 Hz (Hertz)
dimana :
P = jumlah kutub magnit.
N = putaran rotor permenit
F = jumlah lengkap putaran perdetik.
• E.M.F (eletro motor force).
E= 44,4 KcKd Φf [Volt]
dimana : Kc = jarak antar kumparan atau pitch factor., Kd = faktor
distribusi , Φ= fluks per
kutub [weber] , f = frekwensi
Teknik Dasar Listrik :
26

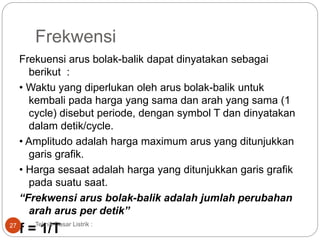

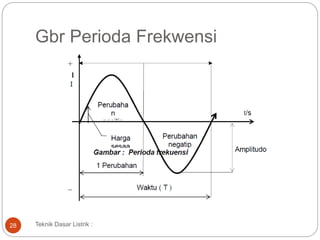

27. Frekwensi
Frekuensi arus bolak-balik dapat dinyatakan sebagai
berikut :
• Waktu yang diperlukan oleh arus bolak-balik untuk
kembali pada harga yang sama dan arah yang sama (1
cycle) disebut periode, dengan symbol T dan dinyatakan
dalam detik/cycle.
• Amplitudo adalah harga maximum arus yang ditunjukkan
garis grafik.
• Harga sesaat adalah harga yang ditunjukkan garis grafik
pada suatu saat.
“Frekwensi arus bolak-balik adalah jumlah perubahan
arah arus per detik”
f = 1/TTeknik Dasar Listrik :27

28. Gbr Perioda Frekwensi
Teknik Dasar Listrik :28

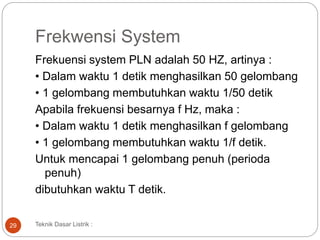

29. Frekwensi System
Frekuensi system PLN adalah 50 HZ, artinya :
• Dalam waktu 1 detik menghasilkan 50 gelombang
• 1 gelombang membutuhkan waktu 1/50 detik
Apabila frekuensi besarnya f Hz, maka :
• Dalam waktu 1 detik menghasilkan f gelombang
• 1 gelombang membutuhkan waktu 1/f detik.
Untuk mencapai 1 gelombang penuh (perioda
penuh)
dibutuhkan waktu T detik.
Teknik Dasar Listrik :29

30. Glosarium
Teknik Dasar Listrik :30

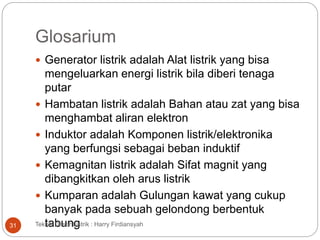

31. Glosarium
 Generator listrik adalah Alat listrik yang bisa
mengeluarkan energi listrik bila diberi tenaga
putar
 Hambatan listrik adalah Bahan atau zat yang bisa
menghambat aliran elektron
 Induktor adalah Komponen listrik/elektronika
yang berfungsi sebagai beban induktif
 Kemagnitan listrik adalah Sifat magnit yang
dibangkitkan oleh arus listrik
 Kumparan adalah Gulungan kawat yang cukup
banyak pada sebuah gelondong berbentuk
tabungTeknik Dasar Listrik : Harry Firdiansyah31

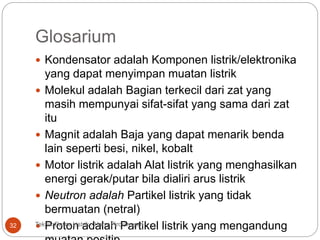

32. Glosarium
 Kondensator adalah Komponen listrik/elektronika
yang dapat menyimpan muatan listrik
 Molekul adalah Bagian terkecil dari zat yang
masih mempunyai sifat-sifat yang sama dari zat
itu
 Magnit adalah Baja yang dapat menarik benda
lain seperti besi, nikel, kobalt
 Motor listrik adalah Alat listrik yang menghasilkan
energi gerak/putar bila dialiri arus listrik
 Neutron adalah Partikel listrik yang tidak
bermuatan (netral)
 Proton adalah Partikel listrik yang mengandungTeknik Dasar Listrik : Harry Firdiansyah32

33. Glosarium
 Resistor adalah Komponen listrik/elektronika
yang dapat dipakai untuk menghambat arus listrik
yang mengalirinya
 Simbol adalah Gambar yang dapat dipakai untuk
menggantikan bentuk sesungguhnya
 Tegangan listrik adalah Antara dua benda yang
tidak sama sifat muatannya terdapat beda
tegangan listriknya
 Variabel adalah Dapat berubah-ubah nilanya
Teknik Dasar Listrik : Harry Firdiansyah33
