1. CLASS DIAGRAM
tinoDWIANTORO
6

2. PENGANTAR
• Class Diagram mendeskripsikan jenis-jenis objek
dalam sistem dan berbagai macam hubungan statis
yang terdapat diantara mereka.
• Class diagram juga menunjukkan properti dan
operasi sebuah class dan batasan-batasan yang
terdapat dalam hubungan-hubungan objek tersebut.
• UML menggunakan istilah fitur sebagai istilah umum
yang meliputi properti dan operasi sebuah class.

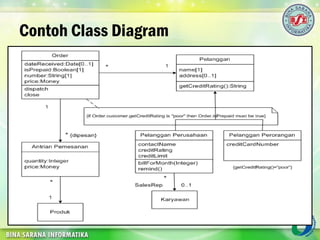

3. Contoh Class Diagram

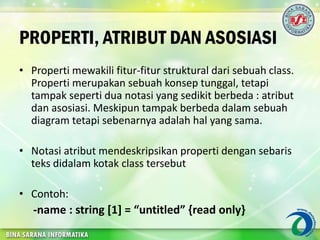

4. PROPERTI, ATRIBUT DAN ASOSIASI
• Properti mewakili fitur-fitur struktural dari sebuah class.
Properti merupakan sebuah konsep tunggal, tetapi
tampak seperti dua notasi yang sedikit berbeda : atribut
dan asosiasi. Meskipun tampak berbeda dalam sebuah
diagram tetapi sebenarnya adalah hal yang sama.
• Notasi atribut mendeskripsikan properti dengan sebaris
teks didalam kotak class tersebut
• Contoh:
-name : string [1] = “untitled” {read only}

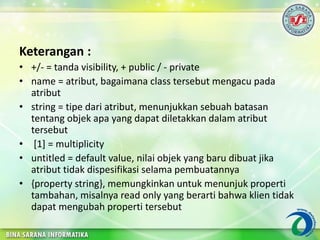

5. Keterangan :
• +/- = tanda visibility, + public / - private
• name = atribut, bagaimana class tersebut mengacu pada
atribut
• string = tipe dari atribut, menunjukkan sebuah batasan
tentang objek apa yang dapat diletakkan dalam atribut
tersebut
• [1] = multiplicity
• untitled = default value, nilai objek yang baru dibuat jika
atribut tidak dispesifikasi selama pembuatannya
• {property string}, memungkinkan untuk menunjuk properti
tambahan, misalnya read only yang berarti bahwa klien tidak
dapat mengubah properti tersebut

6. • Asosiasi merupakan sebuah garis solid antara dua class, ditarik
dari class sumber ke class target. Nama properti bergerak
sampai tujuan akhir sebuah asosiasi bersama dengan
multiplicity. Tujuan akhir sebuah asosiasi menghubungkan
dengan class yang merupakan jenis properti.
• Properti dalam susunan atribut dapat digambarkan sebagai
berikut:

7. Contoh objek Barang
Barang
+KodeBrg : String
+NamaBrg : String
+HargaBrg : Long
+StokBrg : Int
-TambahData() : void
-HapusData() : void
-UbahData() : void
-HitungStok() : void

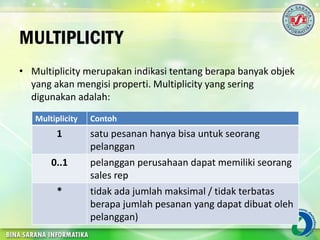

8. MULTIPLICITY
• Multiplicity merupakan indikasi tentang berapa banyak objek
yang akan mengisi properti. Multiplicity yang sering
digunakan adalah:
Multiplicity Contoh
1 satu pesanan hanya bisa untuk seorang
pelanggan
0..1 pelanggan perusahaan dapat memiliki seorang
sales rep
* tidak ada jumlah maksimal / tidak terbatas
berapa jumlah pesanan yang dapat dibuat oleh
pelanggan)

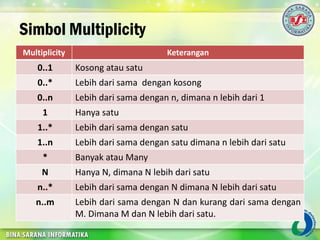

9. Simbol Multiplicity
Multiplicity Keterangan
0..1 Kosong atau satu
0..* Lebih dari sama dengan kosong
0..n Lebih dari sama dengan n, dimana n lebih dari 1
1 Hanya satu
1..* Lebih dari sama dengan satu
1..n Lebih dari sama dengan satu dimana n lebih dari satu
* Banyak atau Many
N Hanya N, dimana N lebih dari satu
n..* Lebih dari sama dengan N dimana N lebih dari satu
n..m Lebih dari sama dengan N dan kurang dari sama dengan
M. Dimana M dan N lebih dari satu.

10. Association multiplicity
Association multiplicity merupakan batasan pada user dalam
melakukan aktifitasnya. Beberapa macam istilah yang mengacu
pada multiplicity:
• Optional
Menunjukkan sebuah batas
bawah yang bernilai nol (0)
• Mandatory
Menunjukkan sebuah batas
bawah yang bernilai satu (1)
atau mungkin lebih
• Single-valued
Menunjukkan sebuah batas
atas yang bernilai satu (1)
• Multivalued
Menunjukkan sebuah batas
atas yang bernilai lebih dari
satu (1) dan biasanya ditulis
dengan tanda *

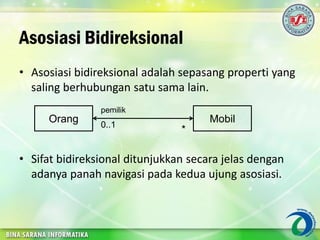

11. Asosiasi Bidireksional
• Asosiasi bidireksional adalah sepasang properti yang
saling berhubungan satu sama lain.
• Sifat bidireksional ditunjukkan secara jelas dengan
adanya panah navigasi pada kedua ujung asosiasi.
Orang Mobil
pemilik
0..1
*

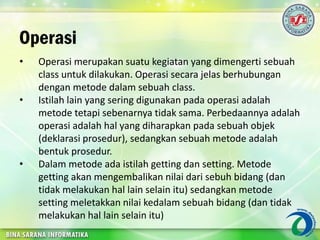

12. Operasi
• Operasi merupakan suatu kegiatan yang dimengerti sebuah
class untuk dilakukan. Operasi secara jelas berhubungan
dengan metode dalam sebuah class.
• Istilah lain yang sering digunakan pada operasi adalah
metode tetapi sebenarnya tidak sama. Perbedaannya adalah
operasi adalah hal yang diharapkan pada sebuah objek
(deklarasi prosedur), sedangkan sebuah metode adalah
bentuk prosedur.
• Dalam metode ada istilah getting dan setting. Metode
getting akan mengembalikan nilai dari sebuh bidang (dan
tidak melakukan hal lain selain itu) sedangkan metode
setting meletakkan nilai kedalam sebuah bidang (dan tidak
melakukan hal lain selain itu)

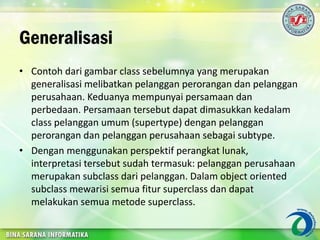

13. Generalisasi
• Contoh dari gambar class sebelumnya yang merupakan
generalisasi melibatkan pelanggan perorangan dan pelanggan
perusahaan. Keduanya mempunyai persamaan dan
perbedaan. Persamaan tersebut dapat dimasukkan kedalam
class pelanggan umum (supertype) dengan pelanggan
perorangan dan pelanggan perusahaan sebagai subtype.
• Dengan menggunakan perspektif perangkat lunak,
interpretasi tersebut sudah termasuk: pelanggan perusahaan
merupakan subclass dari pelanggan. Dalam object oriented
subclass mewarisi semua fitur superclass dan dapat
melakukan semua metode superclass.

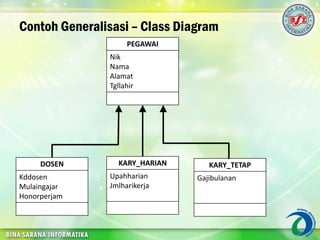

14. Contoh Generalisasi – Class Diagram
PEGAWAI
Nik
Nama
Alamat
Tgllahir
DOSEN
Kddosen
Mulaingajar
Honorperjam
KARY_HARIAN
Upahharian
Jmlharikerja
KARY_TETAP
Gajibulanan

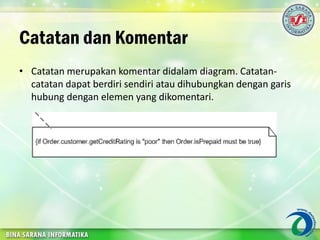

15. Catatan dan Komentar
• Catatan merupakan komentar didalam diagram. Catatan-
catatan dapat berdiri sendiri atau dihubungkan dengan garis
hubung dengan elemen yang dikomentari.

16. Ketergantungan
• Sebuah ketergantungan muncul antara dua elemen jika
perubahan definisi sebuah elemen dapat menyebabkan
perubahan pada elemen lainnya. Dalam class ketergantungan
muncul karena banyak hal, antara lain : salah satu class
mengirim pesan ke class lain, salah satu class memiliki
sebagian data, salah satu class menyebut class lain sebagai
parameter sebuah operasi. Jika sebuah class mengubah
antarmukanya, setiap pesan yang dikirim ke class tersebut
dapat menjadi tidak valid.
• Ketergantungan di gambarkan dengan garis putus-putus.

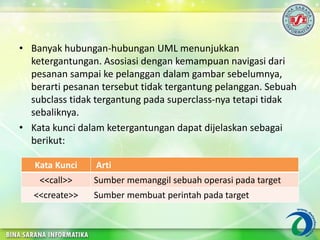

17. • Banyak hubungan-hubungan UML menunjukkan
ketergantungan. Asosiasi dengan kemampuan navigasi dari
pesanan sampai ke pelanggan dalam gambar sebelumnya,
berarti pesanan tersebut tidak tergantung pelanggan. Sebuah
subclass tidak tergantung pada superclass-nya tetapi tidak
sebaliknya.
• Kata kunci dalam ketergantungan dapat dijelaskan sebagai
berikut:
Kata Kunci Arti
<<call>> Sumber memanggil sebuah operasi pada target
<<create>> Sumber membuat perintah pada target

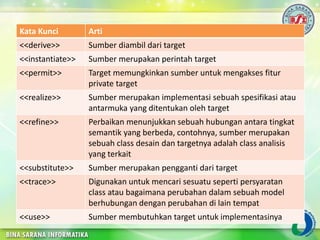

18. Kata Kunci Arti
<<derive>> Sumber diambil dari target
<<instantiate>> Sumber merupakan perintah target
<<permit>> Target memungkinkan sumber untuk mengakses fitur
private target
<<realize>> Sumber merupakan implementasi sebuah spesifikasi atau
antarmuka yang ditentukan oleh target
<<refine>> Perbaikan menunjukkan sebuah hubungan antara tingkat
semantik yang berbeda, contohnya, sumber merupakan
sebuah class desain dan targetnya adalah class analisis
yang terkait
<<substitute>> Sumber merupakan pengganti dari target
<<trace>> Digunakan untuk mencari sesuatu seperti persyaratan
class atau bagaimana perubahan dalam sebuah model
berhubungan dengan perubahan di lain tempat
<<use>> Sumber membutuhkan target untuk implementasinya

19. Contoh dependency (ketergantungan)
Mobil
+model : String
-pabrik : String
+BelokKanan() : void
+BelokKiri() : void
+JalanLurus() : void
Roda
-ukuran : int
<<use>>

20. STUDI KASUS
-- PENYEWAAN MOBIL --
<<lihat slide studi kasus>>

21. LATIHAN SOAL

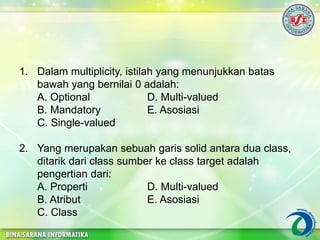

22. 1. Dalam multiplicity, istilah yang menunjukkan batas
bawah yang bernilai 0 adalah:
A. Optional D. Multi-valued
B. Mandatory E. Asosiasi
C. Single-valued
2. Yang merupakan sebuah garis solid antara dua class,
ditarik dari class sumber ke class target adalah
pengertian dari:
A. Properti D. Multi-valued
B. Atribut E. Asosiasi
C. Class

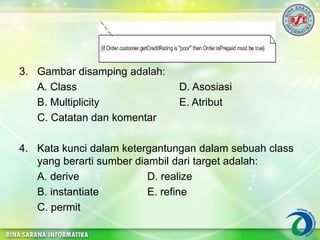

23. 3. Gambar disamping adalah:
A. Class D. Asosiasi
B. Multiplicity E. Atribut
C. Catatan dan komentar
4. Kata kunci dalam ketergantungan dalam sebuah class
yang berarti sumber diambil dari target adalah:
A. derive D. realize
B. instantiate E. refine
C. permit

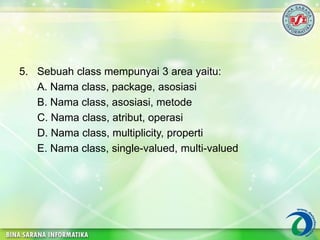

24. 5. Sebuah class mempunyai 3 area yaitu:
A. Nama class, package, asosiasi
B. Nama class, asosiasi, metode
C. Nama class, atribut, operasi
D. Nama class, multiplicity, properti
E. Nama class, single-valued, multi-valued
