Dokumen ini menjelaskan pentingnya pengukuran tahanan isolasi untuk peralatan listrik, dengan nilai minimum tergantung pada tegangan yang digunakan. Megger digunakan sebagai alat untuk pengukuran ini, dengan berbagai jenis dan tegangan yang sesuai untuk instalasi tegangan menengah dan rendah. Resistansi isolasi diukur untuk memastikan keamanan operasional peralatan listrik, dengan batasan tertentu untuk menentukan keadaan isolasi yang baik atau buruk.

1. MEGGER
PENGUKURAN TAHANAN
ISOLASI

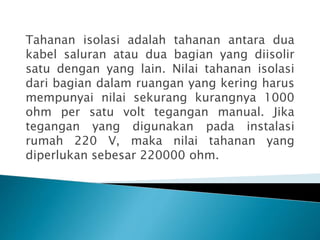

2. Tahanan isolasi adalah tahanan antara dua
kabel saluran atau dua bagian yang diisolir
satu dengan yang lain. Nilai tahanan isolasi
dari bagian dalam ruangan yang kering harus
mempunyai nilai sekurang kurangnya 1000
ohm per satu volt tegangan manual. Jika
tegangan yang digunakan pada instalasi
rumah 220 V, maka nilai tahanan yang
diperlukan sebesar 220000 ohm.

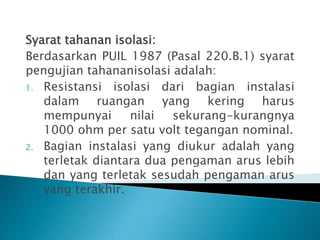

3. Syarat tahanan isolasi:
Berdasarkan PUIL 1987 (Pasal 220.B.1) syarat
pengujian tahananisolasi adalah:
1. Resistansi isolasi dari bagian instalasi
dalam ruangan yang kering harus
mempunyai nilai sekurang-kurangnya
1000 ohm per satu volt tegangan nominal.
2. Bagian instalasi yang diukur adalah yang
terletak diantara dua pengaman arus lebih
dan yang terletak sesudah pengaman arus
yang terakhir.

4. PENGUKURAN TAHANAN ISOLASI
Mengetahui besarnya tahanan isolasi dari
suatu peralatan listrik merupakan hal yang
penting untuk menentukan apakah peralatan
tersebut dapat dioperasikan dengan aman.
Secara umum jika akan mengoperasikan
peralatan tenaga listrik seperti generator,
transformator dan motor, sebaiknya terlebih
dahulu memeriksa tahanan isolasinya, tidak
peduli apakah alat tsb baru atau lama tidak
dipakai.

5. PENGUKURAN TAHANAN ISOLASI
Untuk mengukur tahanan isolasi digunakan
Megger (Mega Ohm Meter).
Isolasi yg dimaksud adalah isolasi antara
bagian yang bertegangan dengan
bertegangan maupun dengan bagian yang
tidak bertegangan seperti body / ground.

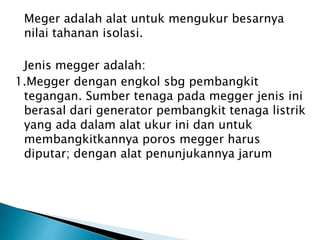

6. Meger adalah alat untuk mengukur besarnya
nilai tahanan isolasi.
Jenis megger adalah:

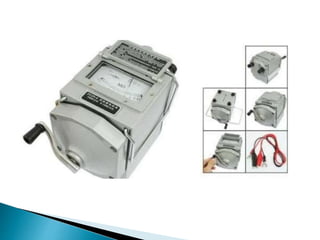

1.Megger dengan engkol sbg pembangkit
tegangan. Sumber tenaga pada megger jenis ini
berasal dari generator pembangkit tenaga listrik
yang ada dalam alat ukur ini dan untuk
membangkitkannya poros megger harus
diputar; dengan alat penunjukannya jarum

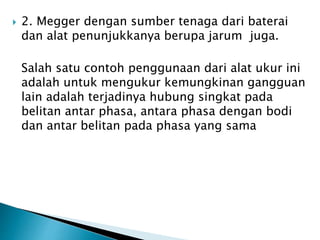

8.  2. Megger dengan sumber tenaga dari baterai
dan alat penunjukkanya berupa jarum juga.
Salah satu contoh penggunaan dari alat ukur ini
adalah untuk mengukur kemungkinan gangguan
lain adalah terjadinya hubung singkat pada
belitan antar phasa, antara phasa dengan bodi
dan antar belitan pada phasa yang sama

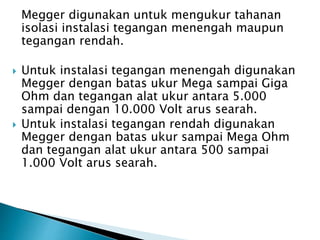

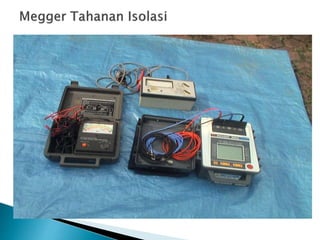

10. Megger digunakan untuk mengukur tahanan
isolasi instalasi tegangan menengah maupun
tegangan rendah.
 Untuk instalasi tegangan menengah digunakan
Megger dengan batas ukur Mega sampai Giga
Ohm dan tegangan alat ukur antara 5.000
sampai dengan 10.000 Volt arus searah.
 Untuk instalasi tegangan rendah digunakan
Megger dengan batas ukur sampai Mega Ohm
dan tegangan alat ukur antara 500 sampai
1.000 Volt arus searah.

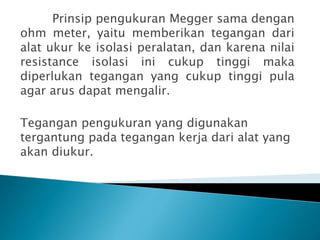

11. Prinsip pengukuran Megger sama dengan
ohm meter, yaitu memberikan tegangan dari
alat ukur ke isolasi peralatan, dan karena nilai
resistance isolasi ini cukup tinggi maka
diperlukan tegangan yang cukup tinggi pula
agar arus dapat mengalir.
Tegangan pengukuran yang digunakan
tergantung pada tegangan kerja dari alat yang
akan diukur.

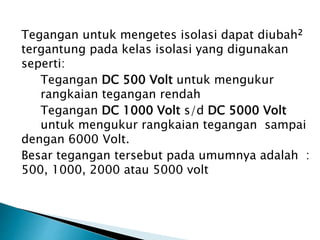

12. Tegangan untuk mengetes isolasi dapat diubah2
tergantung pada kelas isolasi yang digunakan
seperti:
Tegangan DC 500 Volt untuk mengukur
rangkaian tegangan rendah
Tegangan DC 1000 Volt s/d DC 5000 Volt
untuk mengukur rangkaian tegangan sampai
dengan 6000 Volt.
Besar tegangan tersebut pada umumnya adalah :
500, 1000, 2000 atau 5000 volt

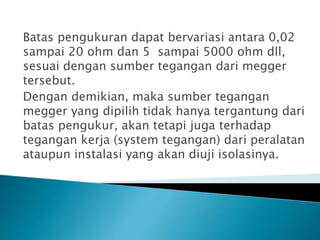

13. Batas pengukuran dapat bervariasi antara 0,02
sampai 20 ohm dan 5 sampai 5000 ohm dll,
sesuai dengan sumber tegangan dari megger
tersebut.
Dengan demikian, maka sumber tegangan
megger yang dipilih tidak hanya tergantung dari
batas pengukur, akan tetapi juga terhadap
tegangan kerja (system tegangan) dari peralatan
ataupun instalasi yang akan diuji isolasinya.

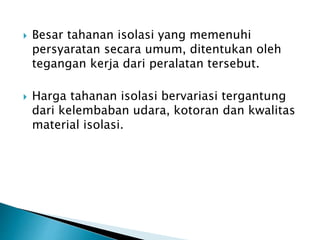

14.  Besar tahanan isolasi yang memenuhi
persyaratan secara umum, ditentukan oleh
tegangan kerja dari peralatan tersebut.
 Harga tahanan isolasi bervariasi tergantung
dari kelembaban udara, kotoran dan kwalitas
material isolasi.

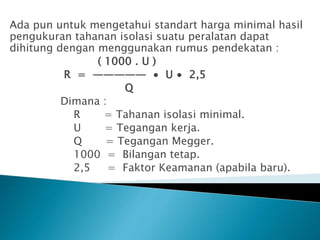

15. Ada pun untuk mengetahui standart harga minimal hasil
pengukuran tahanan isolasi suatu peralatan dapat
dihitung dengan menggunakan rumus pendekatan :
( 1000 . U )
R = ————— ∙ U ∙ 2,5
Q
Dimana :
R = Tahanan isolasi minimal.
U = Tegangan kerja.
Q = Tegangan Megger.
1000 = Bilangan tetap.
2,5 = Faktor Keamanan (apabila baru).

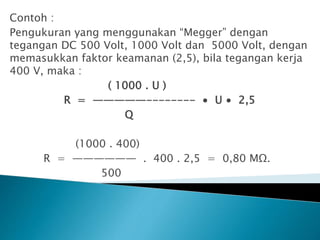

16. Contoh :
Pengukuran yang menggunakan “Megger” dengan
tegangan DC 500 Volt, 1000 Volt dan 5000 Volt, dengan
memasukkan faktor keamanan (2,5), bila tegangan kerja
400 V, maka :
( 1000 . U )
R = —————-------- ∙ U ∙ 2,5
Q
(1000 . 400)
R = —————— . 400 . 2,5 = 0,80 MΩ.
500

17. NO STANDAR RESISTANSI ISOLASI LEVEL ISOLASI
1 2 Mega Ohm or less Bad
2 2 – 5 Mega Ohm Critical
3 5 – 10 Mega Ohm Abnormal
4 10 – 50 Mega Ohm Good
5 50 – 100 Mega Ohm Very Good
6 100 Mega Ohm or more Exellent
