Dokumen tersebut membahas tentang elektronika dan peralatan listrik. Secara singkat, dibahas tentang sejarah elektronika dari abad ke-20 yang melibatkan tabung hampa udara, transistor, dan sirkuit terpadu. Kemudian dibahas pula tentang komponen dasar elektronika seperti resistor, kapasitor, induktor, dan lainnya beserta jenis dan manfaatnya. Terakhir, dibahas mengenai peralatan listrik dan instalasi listrik

1. Wawasan
Elektronika
by Adam Abdillah Hanafi
9.4
Dasar-Dasar
Elektronika

2. Wawasan Elektronika
1
2
3
Komponen Elektronika Dasar
Jenis dan Manfaat
Sifat dan Macam Bahan
Pengantar dan Isolator

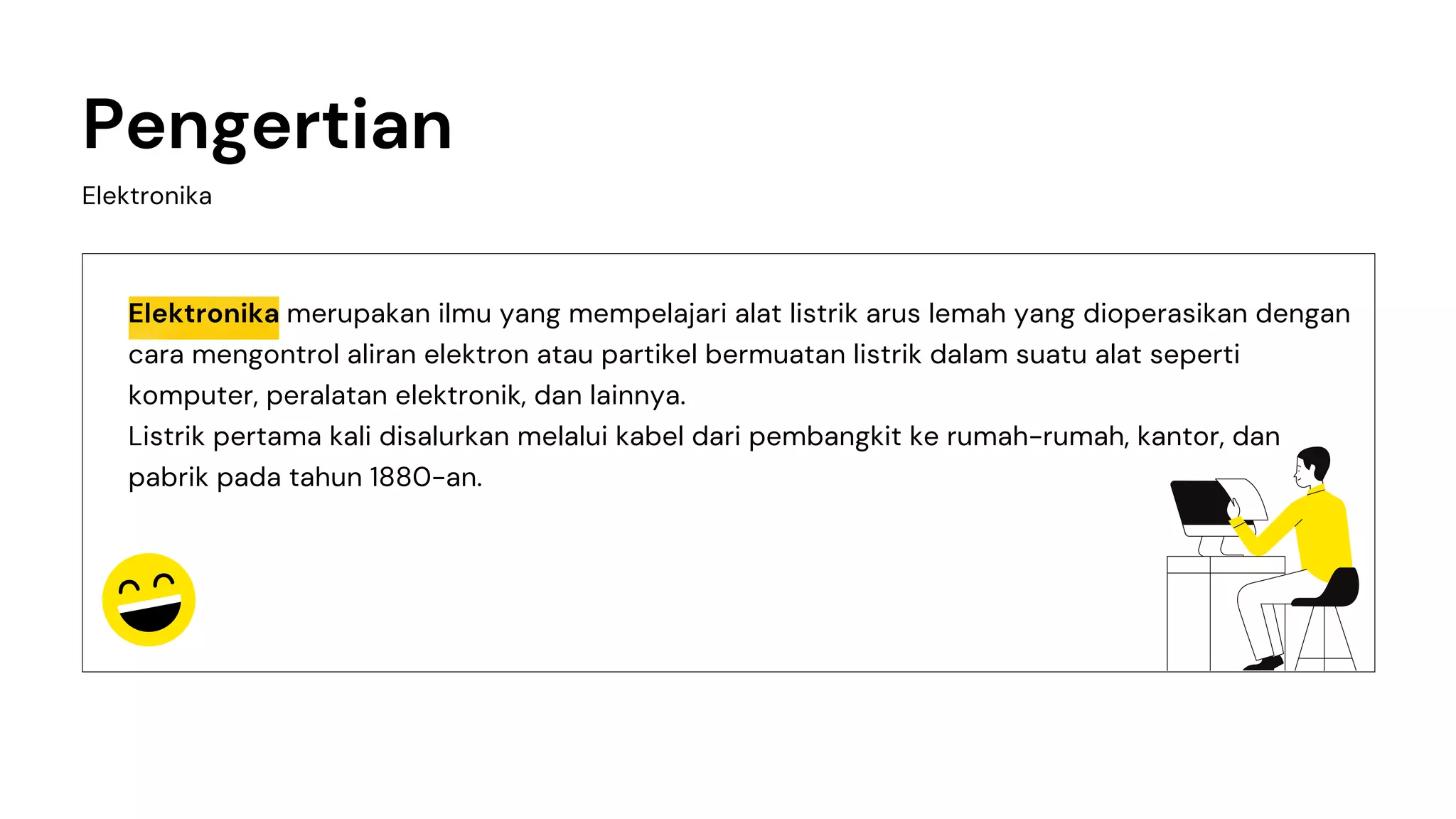

3. Elektronika merupakan ilmu yang mempelajari alat listrik arus lemah yang dioperasikan dengan
cara mengontrol aliran elektron atau partikel bermuatan listrik dalam suatu alat seperti
komputer, peralatan elektronik, dan lainnya.
Listrik pertama kali disalurkan melalui kabel dari pembangkit ke rumah-rumah, kantor, dan
pabrik pada tahun 1880-an.
Elektronika
Pengertian

4. Sejarah elektronika dimulai dari abad ke-20, dengan melibatkan tiga buah komponen utama yaitu tabung
hampa udara (vacuum tube), transistor dan sirkuit terpadu (integrated circuit). Pada tahun 1883, Thomas Alva
Edison berhasil menemukan bahwa elektron bisa berpindah dari sebuah konduktor ke konduktor lainnya
melewati ruang hampa. Penemuan konduksi atau perpindahan ini dikenal dengan nama efek Edison. Pada
pertengahan tahun 1950-an, televisi telah melewati radio untuk penggunaan di rumah dan hiburan.Setelah
perang, tabung elektron digunakan untuk mengembangan komputer pertama, tetapi tabung ini tidak praktis
karena ukuran komponen elektroniknya. Pada tahun 1947, transistor ditemukan oleh tim insinyur dari Bell
Laboratories. Fungsi transistor seperti tabung hampa udara, tetapi memiliki ukuran yang lebih kecil, lebih
ringan, konsumsi daya lebih kecil, dan lebih kuat, dan lebih murah untuk diproduksi dengan adanya kombinasi
penghubung metalnya dan bahan semikonductor. Konsep sirkuit terintegrasi diusulkan pada tahun 1952 oleh
Geoffrey W. A. Dummer, seorang ahli elektronika berkebangsaan Inggris dengan Royal Radar Establishment-
nya. Pada tahun 1961, sirkuit terintegrasi menjadi produksi penuh oleh sejumlah perusahaan, dan desain
peralatan berubah secara cepat dan dalam beberapa arah yang berbeda untuk mengadaptasi teknologi.
Elektronika
Sejarah Thomas Alfa Edison Goeffrey W.A Dummer

5. Wawasan Elektronika
Komponen dasar elektronika
Resistor atau tahanan
Kapasitor atau kondensator
Induktor atau kumparan
Transformator
Komponen Pasif
1
1
1
Diode Diode cahaya
Diode foto Diode laser
Diode Zener Diode Bridge
Diode Schottky
Transistor
Transistor efek medan
Transistor bipolar
Transistor IGBT
Transistor DarlingtonT
Transistor foto
Komponen Aktif
Komponen elektronika berupa sebuah alat berupa benda yang menjadi bagian pendukung suatu rangkaian
elektronik yang dapat bekerja sesuai dengan kegunaannya. Mulai dari yang menempel langsung pada papan
rangkaian baik berupa PCB, CCB, Protoboard maupun Veroboard dengan cara disolder atau tidak menempel
langsung pada papan rangkaian (dengan alat penghubung lain, misalnya kabel).

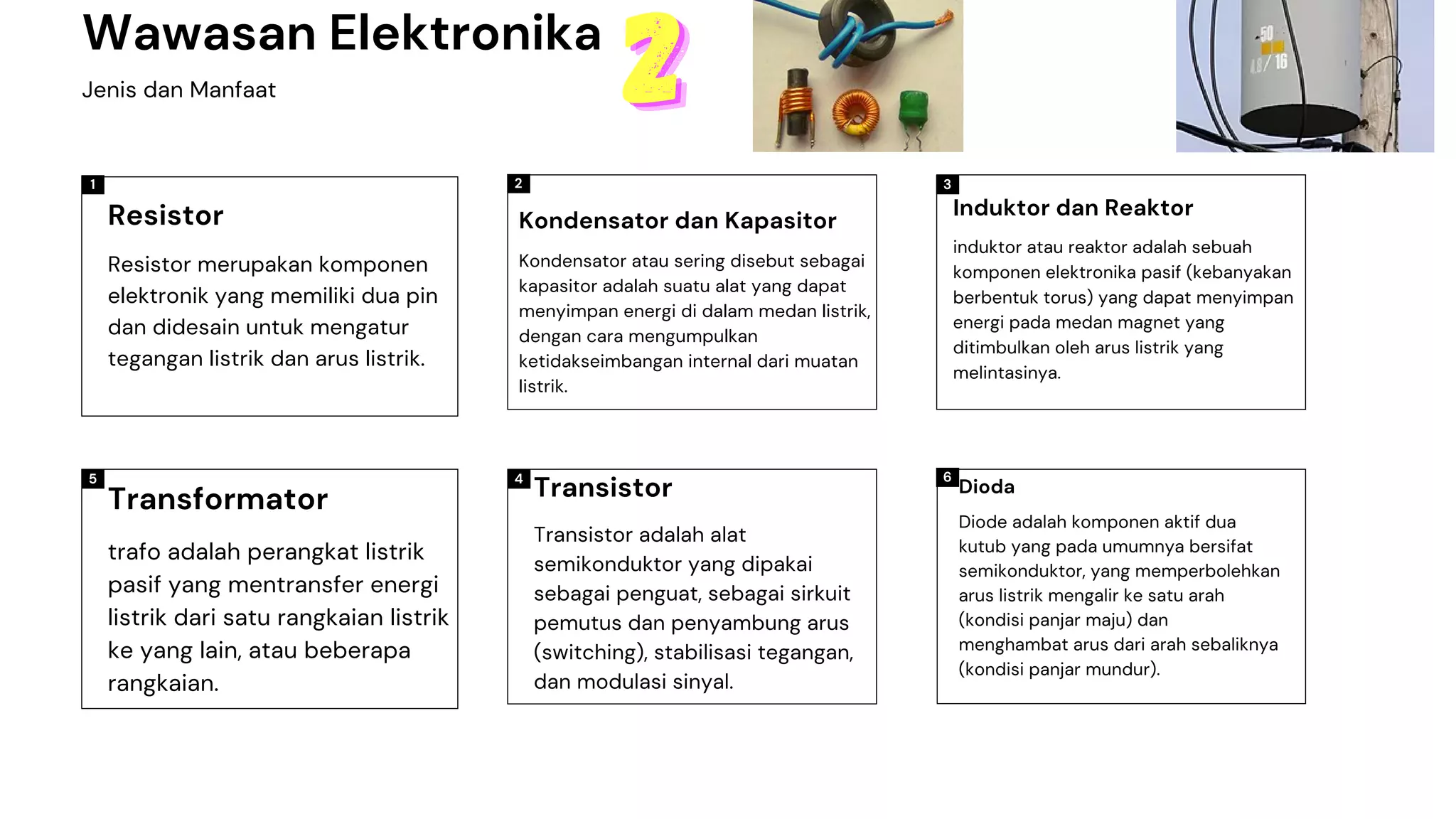

6. 1 2 3
5 6
4
Wawasan Elektronika
Jenis dan Manfaat
2
2
2
Resistor merupakan komponen
elektronik yang memiliki dua pin
dan didesain untuk mengatur
tegangan listrik dan arus listrik.
Resistor
Kondensator atau sering disebut sebagai
kapasitor adalah suatu alat yang dapat
menyimpan energi di dalam medan listrik,
dengan cara mengumpulkan
ketidakseimbangan internal dari muatan
listrik.
Kondensator dan Kapasitor
induktor atau reaktor adalah sebuah
komponen elektronika pasif (kebanyakan
berbentuk torus) yang dapat menyimpan
energi pada medan magnet yang
ditimbulkan oleh arus listrik yang
melintasinya.
Induktor dan Reaktor
Diode adalah komponen aktif dua
kutub yang pada umumnya bersifat
semikonduktor, yang memperbolehkan
arus listrik mengalir ke satu arah
(kondisi panjar maju) dan
menghambat arus dari arah sebaliknya
(kondisi panjar mundur).
Dioda
Transistor adalah alat
semikonduktor yang dipakai
sebagai penguat, sebagai sirkuit
pemutus dan penyambung arus
(switching), stabilisasi tegangan,
dan modulasi sinyal.
Transistor
trafo adalah perangkat listrik
pasif yang mentransfer energi
listrik dari satu rangkaian listrik
ke yang lain, atau beberapa
rangkaian.
Transformator

7. 1
2
3
4
5
6
Wawasan Elektronika
Sifat dan Macam Bahan Penghantar dan Isolator
3
3
3
Konduktor adalah zat yang dapat melakukan arus listrik. Bahan konduktor merupakan penghantar listrik yang
baik . Bahan ini mempunyai daya hantar listrik yang besar dan tahanan listrik yang kecil. Bahan penghantar
listrik berfungsi untuk mengalirkan arus listrik.
Penghantar yang lazim digunakan antara lain: Tembaga dan Alumunium. Yang termasuk bahan-bahan
penghantar adalah bahan yang memiliki banyak elektron bebas pada kulit terluar orbit. Elektron bebas ini
akan sangat berpengaruh pada sifat bahan tersebut.
7
Bahan Penghantar
(Konduktor)
Bahan Penyekat
(Isolator)
Bahan Setengah Penghantar
(Semi Konduktor)
Bahan Magnetik
Bahan super
konduktor
Bahan Nuklir
Bahan Khusus
Bahan bahan teknik listrik

8. Elektronika
Analog
Elektronika
Digital

9. 1 2 3
Elektronika analog ialah bidang elektronika
dimana sinyal listrik yang terlibat bersifat
kontinue, sedangkan komponen yang
digunakan umumnya disebut komponen
diskrit. Beda dengan elektronika digital
dimana sinyal listrik yang terlibat
merupakan sinyal 0V atau 5 V (sinyal
digital berlogika 0 atau 1).
Penguat Penguat
Operasi
Girator
Jenis 1:
Elektronika
Analog
Contoh
Contoh
Sirkuit
Sirkuit
Analog
Analog

10. 1 2 3
Elektronika digital adalah sistem elektronika yang
menggunakan isyarat digital. Elektronika digital
adalah representasi dari aljabar boolean dan
digunakan di komputer, telpon genggam dan
berbagai produk konsumen lainnya. Dalam sebuah
sirkuit digital, sinyal direpresentasikan dengan
satu dari dua macam kondisi yaitu 1 (high, active,
true,) dan 0 (low, nonactive, false). Atau jika
direspresentasika dalam tegangan 1 dapat berarti
tegangan maksimum (umumnya 5 V atau 3 V) dan
0 berarti tegangan minimum (umumnya 0 v, tetapi
ada pula yang 2,5 V). hal ini dikarenakan varian
dari bahan pembuatnya.
Gerbang
Logika
Flip-Flop Penghitung
Biner
Jenis 2:
Elektronika
Digital
Contoh
Contoh
Sirkuit
Sirkuit
Digital
Digital

11. Peralatan
Listrik
Peralatan
Instalasi
Listrik

12. espen, lampu tes, tester
tegangan, atau tester listrik adalah
bagian sederhana dari alat uji
elektronik yang digunakan untuk
menentukan ada atau tidak
adanya tegangan listrik di sebuah
peralatan yang diuji.
Peralatan Listrik
Test Pen
1.
T

13. older atau patri merupakan alat bantu dalam merakit atau
membongkar rangkaian elektronika pada rangkaian yang
terdapat pada papan PCB.Solder mengubah energi listrik
menjadi energi panas. Solder banyak jenis dan beragam
bentuknya, umumnya berbentuk seperti pistol, dan lurus
dengan mata solder di ujung yang berbentuk lancip, dan
dilengkapi tombol pengatur suhu ukuran tinggi rendahnya
panas yang dihasilkan untuk membuat kawat timah mencair
agar dapat melepaskan atau menyatukan kaki-kaki komponen
pada papan PCB. Suhu panasnya yang terlalu berlebihan dapat
merusak komponen atau menyebabkan komponen lain ikut
terlepas.
Peralatan Listrik
2. Solder
S

14. Contoh Lain
Peralatan Listrik
Volt
Meter
Ampere
meter
Ketam
Penggaris
SIku
Gunting
Seng
Palu

15. argainser merupakan alat yang terpasang
sebagai batas antara PLN dan pelanggan.
Selain itu, bargainser merupakan milik PLN
sehingga masih tanggung jawab dan
tersegel oleh PLN. Posisi pemasangannya di
bagian depan dari rumah untuk
memudahkan pencatatan pemakaian listrik
oleh petugas PLN. Terdapat juga informasi
mengenai ID pelanggan (No. kontrak
pelanggan) di bargainser ini.
Peralatan Instalasi Listrik
Bargainser
1.
B

16. akelar adalah sebuah perangkat yang
digunakan untuk memutuskan jaringan
listrik, atau untuk menghubungkannya. Jadi
saklar pada dasarnya adalah alat
penyambung atau pemutus aliran listrik.
Selain untuk jaringan listrik arus kuat, saklar
berbentuk kecil juga dipakai untuk alat
komponen elektronika arus lemah.
Peralatan Instalasi Listrik
2. Sakelar
S

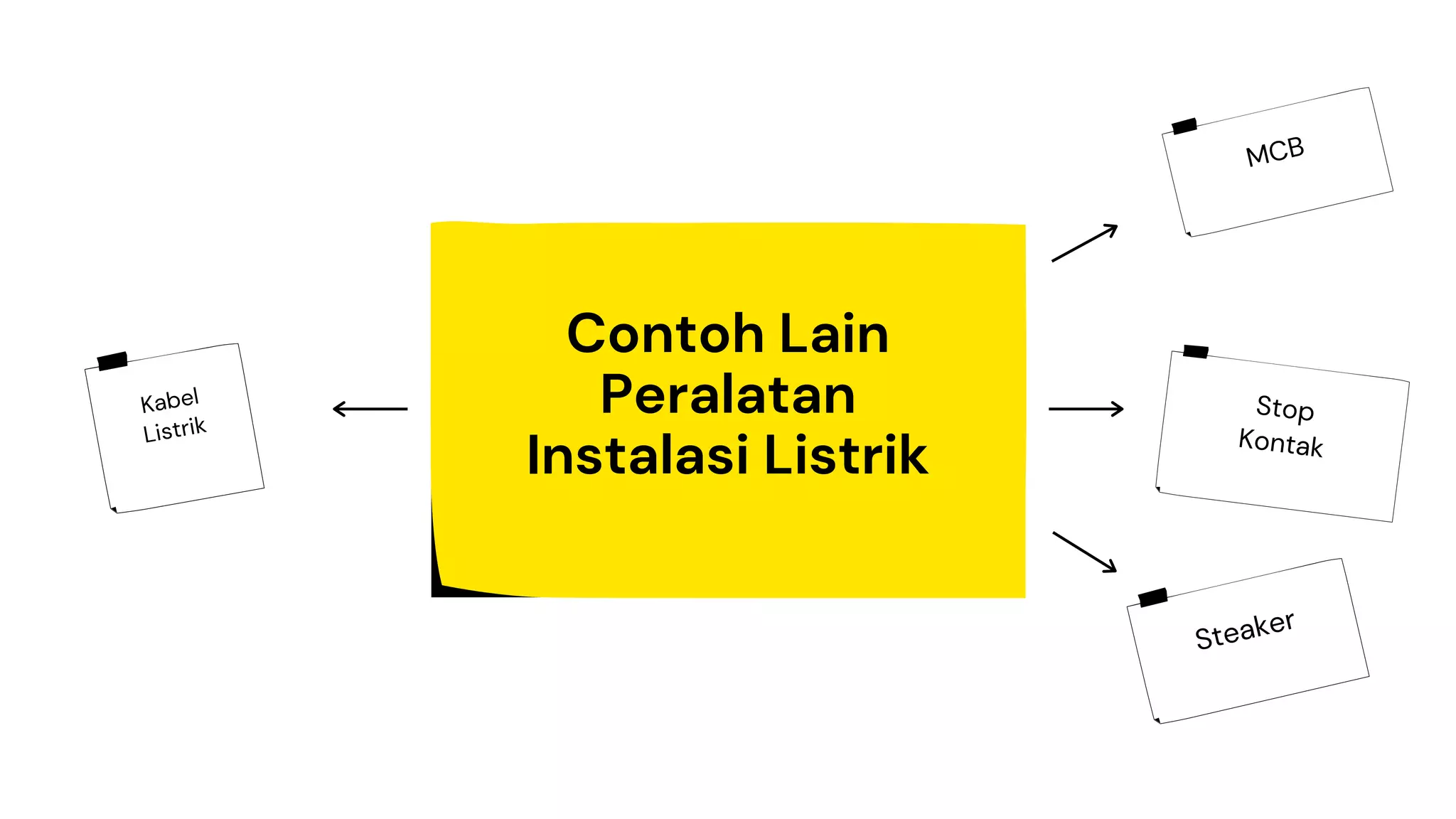

17. Contoh Lain
Peralatan
Instalasi Listrik
Kabel
Listrik
MCB
Steaker
Stop
Kontak

18. Thank you!
For Read
Adam Abdillah Hanafi
9.4
SMPN 3 Tangerang

19. Berdasarkan Pasal 4 Undang-Undang Nomor 28 Tahun 2014 tentang Hak Cipta (“UU Hak Cipta”), hak cipta
merupakan hak eksklusif yang terdiri atas hak moral dan hak ekonomi.
Handmade by Adam Abdillah Hanafi
